Produkttyp	Induktionsherd
Marke	Balay
Modell	3EB861FR
Abmessungen (B x T x H)	Ca. 60 x 52 x 5 cm
Gewicht	Ca. 10 kg
Stromversorgung	220-240 V, 50/60 Hz
Gesamtleistung	Ca. 7,2 kW
Anzahl Kochstellen	4 Induktionskochstellen
Bedienung	Touch-Bedienung
Hauptfunktionen	Induktionskochen, Topferkennung, Kindersicherung, automatische Abschaltung
Reinigung und Pflege	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Sicherheit	Kindersicherung, Sicherheitsabschaltung, Überhitzungsschutz
Installation	Einbau in eine Arbeitsplatte, erfordert ausreichende Belüftung
Ersatzteile	Erhältlich beim Balay-Kundendienst
Reparierbarkeit	Reparaturindex nicht angegeben, aber Ersatzteile verfügbar
Garantie	Standard-Herstellergewährleistung (siehe Bedingungen)
Zusätzliche Informationen	Entspricht der Schutzklasse 1

Häufig gestellte Fragen - 3EB861FR BALAY

Welcher Herdtyp ist das Modell Balay 3EB861FR?

Der Balay 3EB861FR ist ein Induktionsherd zum Einbau.

Welche Abmessungen hat der Herd Balay 3EB861FR?

Die ungefähren Abmessungen betragen 60 x 52 x 5 cm (Breite, Tiefe, Höhe).

Wie hoch ist die elektrische Leistung des Herdes?

Die Gesamtleistung beträgt ca. 7,2 kW bei 220-240 V.

Wie viele Kochstellen hat er?

Er verfügt über 4 Induktionskochstellen.

Wie reinige ich das Kochfeld?

Reinigen Sie mit einem feuchten Tuch und mildem Reinigungsmittel. Vermeiden Sie Scheuermittel.

Welche Sicherheitsfunktionen gibt es?

Er beinhaltet eine Kindersicherung, eine automatische Abschaltung und einen Überhitzungsschutz.

Muss ich einen Fachmann für die Installation beauftragen?

Ja, die Installation muss von einem zugelassenen Fachmann gemäß den örtlichen Vorschriften durchgeführt werden.

Kann dieser Herd über einem Backofen installiert werden?

Ja, aber es muss ein Mindestabstand von 5 mm zwischen den beiden Geräten und eine ausreichende Belüftung eingehalten werden.

Was tun, wenn die Anzeige 'L400u E6' erscheint?

Dies bedeutet, dass das Gerät nicht richtig angeschlossen ist. Trennen Sie die Verbindung und überprüfen Sie den Anschluss des Netzkabels.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Balay-Kundendienst erhältlich.

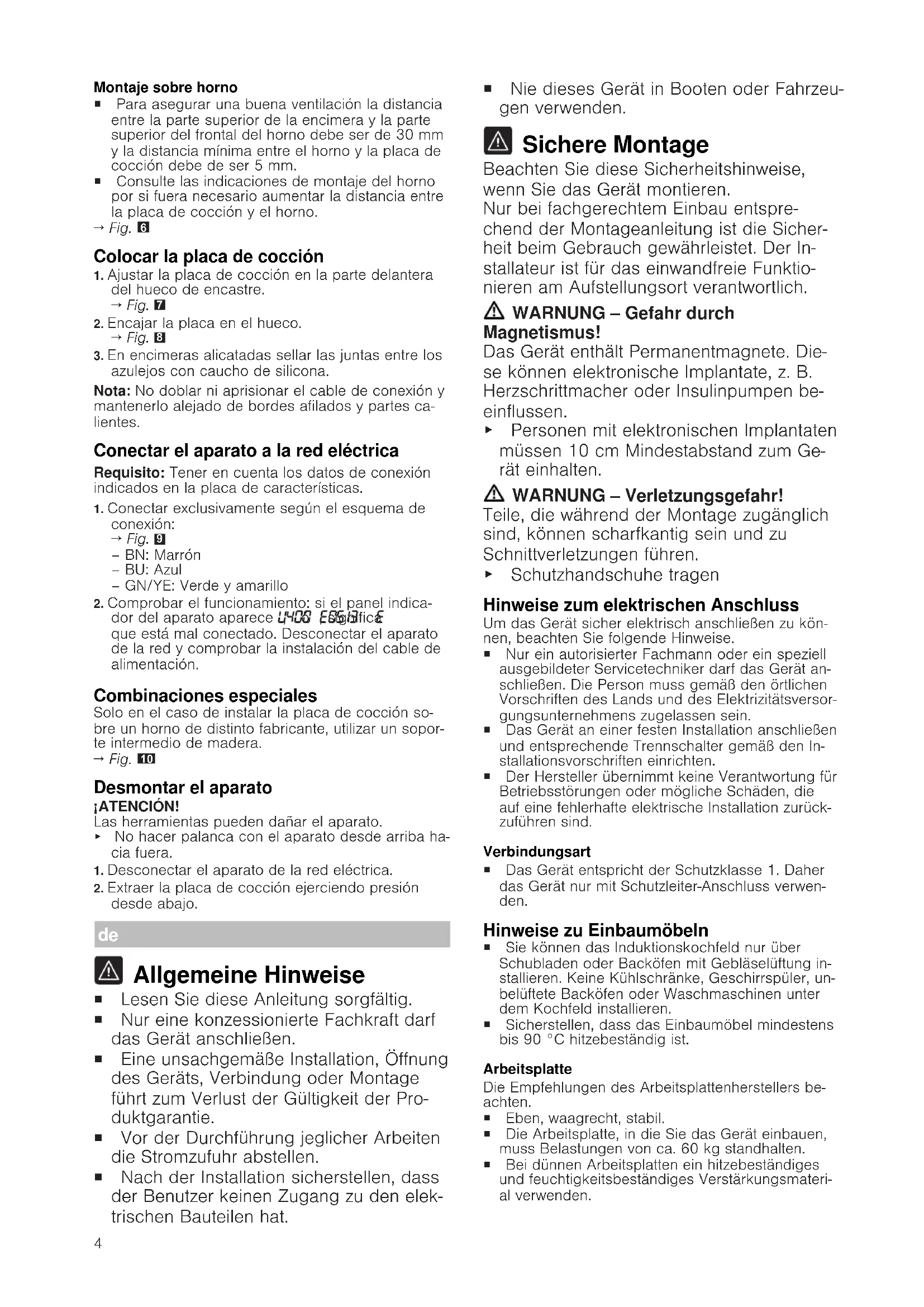

BEDIENUNGSANLEITUNG 3EB861FR BALAY

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraftarf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.

• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.

• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installatur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

WARNING - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backofen mit Geblaseiluftung installmenten. Keine Kuhlschränke, Geschirrspuler, unbelüftete Backofen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

• Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichnen. - Sicherstellen, dass der Winkel der Schnittflache zur Arbeitsplatte 90^ beträgt. Abb. 1
2. Nach den Ausschnittarbeiten die Späne entfernen..
3. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts besteht eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten. Abb. 2
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 3
3. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlagen. Abb. 4
4. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen.
Abb. 5

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.
Abb. 6

Kochfeld einsetzen

1. Das Kochfeld im vorderen Teil der Einbaunische anpassen. Abb. 7
2. Das Kochfeld in den Ausschnitt einsetzen. Abb. 8
3. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und bereits Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

Abb. 9
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Gerats 4000schein, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prufen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→Abb. 10

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigten.

• Nie das Gerät von oben hersaushebeln.
• Das Gerät vom Stromnetz trennen.
• Das Kochfeld von unter herausdrücken.
