BEDIENUNGSANLEITUNG HF2002 ETNA

BEDIENUNGSCANLEITUNG

INSTRUCTIONS FOR USE

AFZUIGKAP

HOTTE CHEMINÉE

DUNSTABZUGSHAUBE

COOKER HOOD

AD780---

AD781---

DE Anleitung DE 3 - DE 14

EN Manual EN 3-EN 14

Installatie / Installation 16-19

Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir
Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

Uw afzuigkap

Inleiding 4

Beschrijving 4

Afvoersystemen 5

Gebruik

Bediening 6

Reinigen filters 6

Onderhoud

Reinigen 8

Vetfilters 9

Koolstoffilters 9

Verlichting 11

Installatie

Algemeen 12

Aansluiting 13

Montage 13

Bijlage

Afvoeren 14

Installatie

Montage 16

Inleiding

Reinigen der Filter 6

Pflege

Reinigung 8

Fettfilter 9

Kohlefilter 9

Beleuchtung 11

Installation

Allgemeines 12

Anschluss 13

Montage 13

Anhang

Entsorgung 14

Installation

Montage 16

Einleitung

In dieser Bedienungsanleitung finden Sie eine Übersicht aller möglichkeiten, die Innen das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen für zukünftige Nutzung sorgfältig auf.

Lesen Sie vor der Inbetriebnahme des Geräts die separates Sicherheitshinweise!

Die neueste Version der Bedienungsanleitung findsie auf unserer Website.

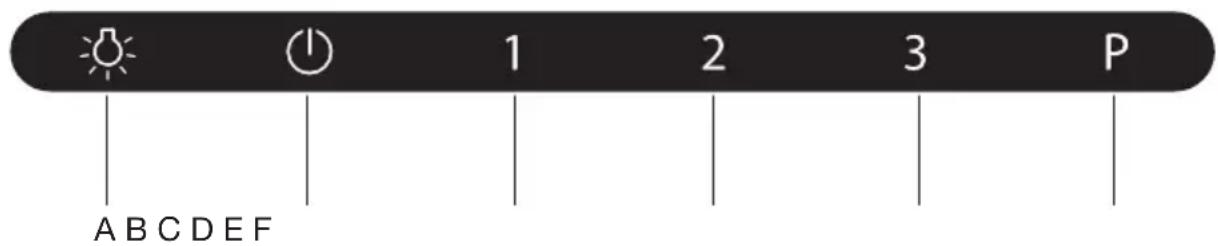

Beschreibung

A Beleuchtung
B EIN/AUS
C Stufe 1
D Stufe 2
E Stufe 3
F Intensivstufe P

Betriebsarten

These Abzugshaube kann je nach Modell auf zwei Arten betrieben werden:

1. Im Abluftbetrieb an einem Abluftkanal. Angesaugte und gefilte Dampfe werden ins Freie geleitet. Dies ist die bevorzugte Betriebsart!
2. Im Umluftbetrieb. Fettpartikel und Gerüche werden mit Filtern aus den angesaugten Dämpfen entwickel. Die gereinigte Luft wird nicht abgeleitet, sondern in die Küche darüber geführt. Für diese Betriebsart müssen Kohlefilter eingesetzt werden.

Achtung! Kohlefilter separat bestellen!

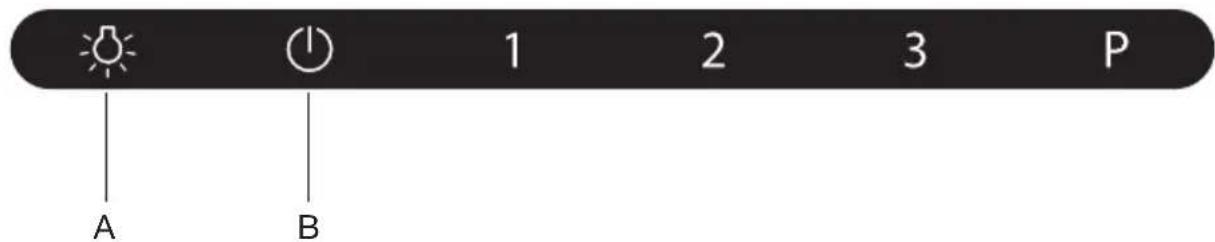

Bedienung

Gebäse ein-/ausschalten

• Geblase einschalten mit EIN/AUS-Taste (B).
• Stufe „1“, „2“, „3“ oder „P“ auswahlen.
• Geblüse ausschalten mit EIN/AUS-Taste (B).

Zeitsteuerung

Doppelt auf eine der Stufentasten, 1^ ,2^ ,3^ oder P" tippen.

Zeitsteuerung wird aktiviert.

Abzugshaube wird nach 5 Minuten automatisch ausgeschaltet.

Beleuchtung ein-/ausschalten

• Beleuchtungstaste (A) drucken.

Beleuchtung wird eingeschaltet.

• Beleuchtungstaste (A) drucken.

Beleuchtung wird ausgeschaltet.

Reinigen der Filter

Sattigung der Fett- und Kohlefilter

Wenn die Filteranzeige leuchtet, Filter austauschen oder reinigen.

Anzeige „Fettfilter reinigen“:

EIN/AUS-Taste (B) sowie „3" und „P" blinken langsam.

Anzeige ,Kohlefilter reinigen":

EIN/AUS-Taste (B) sowie „3" und „P" blinken Schnell.

Fettfilter

Nach 40 Betriebsstunden beginnnt die Filteranzeige zu leuchten.

• Fettfilter reinigen!
• Um den Speicher zurückzusetzen, Tasten „3" und „P" so lange gleichzeitig gedrückt halten, bis die Filteranzeige nicht mehr blinkt.

Kohlefilter (Umluftbetrieb)

Nach 120 Betriebsstunden beginnnt die Filteranzeige zu blinken.

Die Kohlefilter austauschen!
- Um den Speicher zurückzusetzen, Tasten „3" und „P" so lange gleichzeitig gedrückt halten, bis die Filteranzeige nicht mehr blinkt.

Spicher zurücksetzen immer erst nach Wartung/Austausch der Filter!

Reinigung

Achtung! Trennen Sie die Abzugshaube vor jeder Wartung und Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdoseziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube mussinnen und außen regelmäßig gereinigt werden (mindestens ebenso*häufig, wie die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel enthalten. Verwenden Sie keinen Alkohol!

Achtung! Wenn Sie diese Anweisungen zur Reinigung des Geräts und zur Reinigung beziehungsweise zum Austauschen der Filter nicht befolgen, kann es zu einem Brand kommt. Befolgen Sie die Anweisungen!

Der Hersteller haftet nicht für Schäden am Motor oder Brandschäden aufgrund von unsachgemäßer Pflege oder der Nichteinhaltung der oben genannten Sicherheitsvorschriften.

Abzugshaube

Reinigen Sie die Abzugshaube mit Seifenwasser und einem weichen Tuch. AnschlieBend mit klarem Wasser nachwischen. Verwenden Sie keine aggressiven Reinigungsmittel wie Natronlauge. Der Lack der Abzugshaube wird geschützt, wenn Sieihn ab und zu mit Wachs einreiben.

Abzugshauben aus Edelstahl

Nicht mit Scheuerschwamm oder anderen Scheuermitteln behandeln. Mit einem nicht scheuernden, nicht polierenden Mittel nachbehandeln. In Strukturrichtung des Edelstahls putzen.

Edelstahlfettfilter

Die Fettfilter mussen einmal monatlich gereinigt werden, oder wenn die Sattigungsanzeige dies anziegt (sofern beim jeweiligen Modell vorgesehen). Reinigung mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, damit das Wasser Herauslaufen kann. Durch die Reinigungsmittel wird der Aluminiumfilter stumpf. Das ist normal.

Fettfilter

Kohlefilter

Fettfilter entfernen

1. Fettfilter einzeln Herausnahmen, indem Sie an den entsprechenden Hebelnziehen.

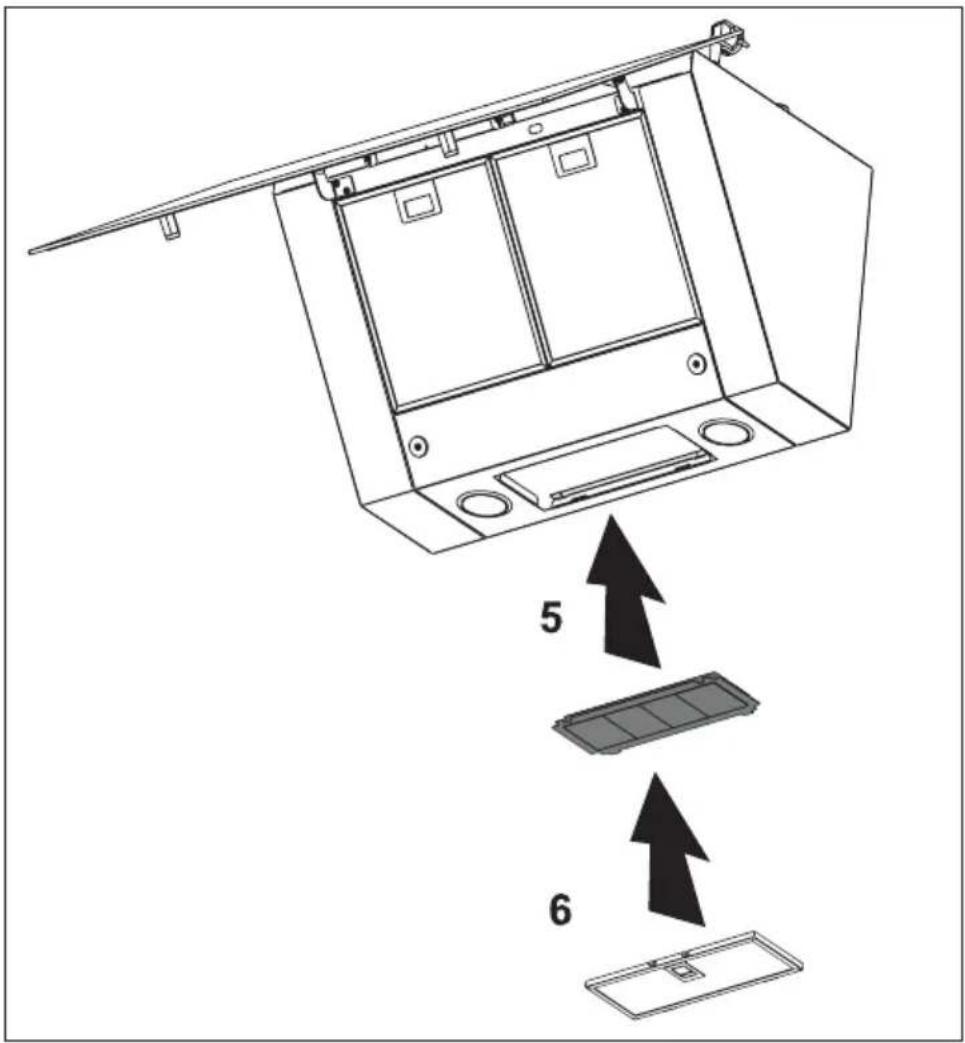

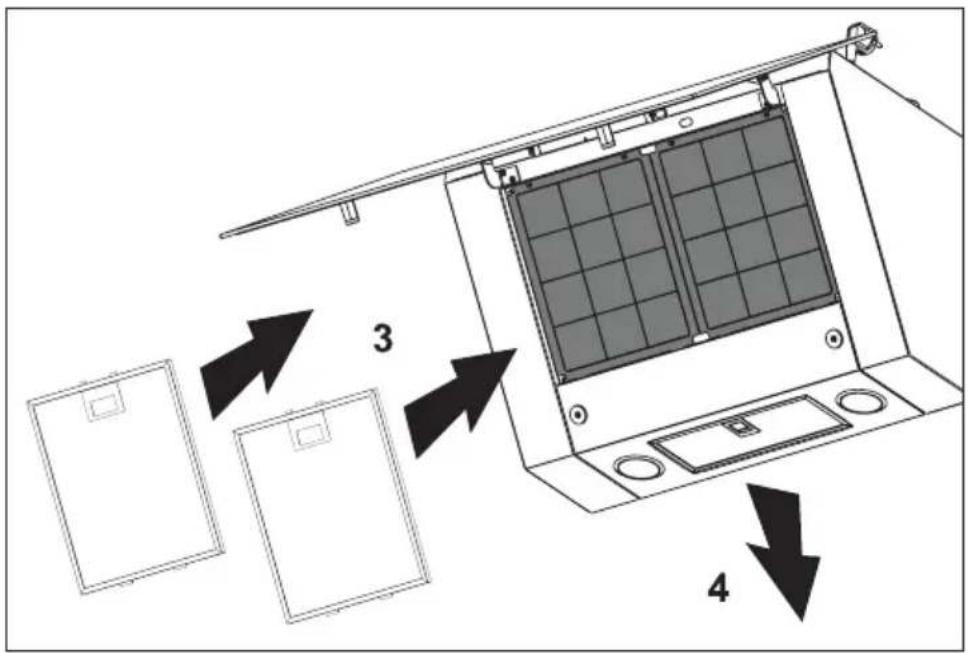

Kohlefilter austauschen

Verwenden Sie Kohlefilter, wenn die Abzugshaube nicht an einen Abluftkanal angeschlossen ist.

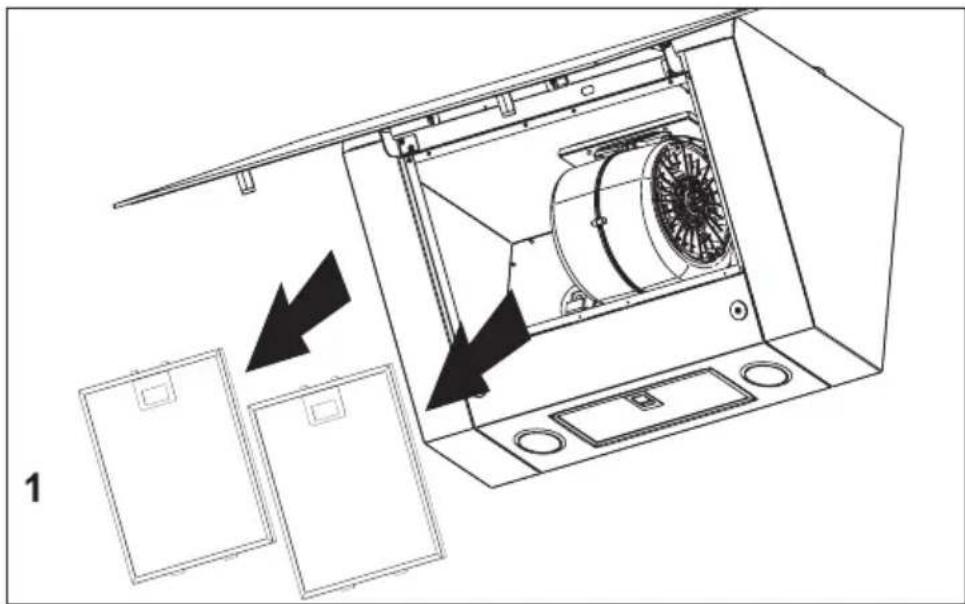

1. Entfernen Sie die Fettfilter.

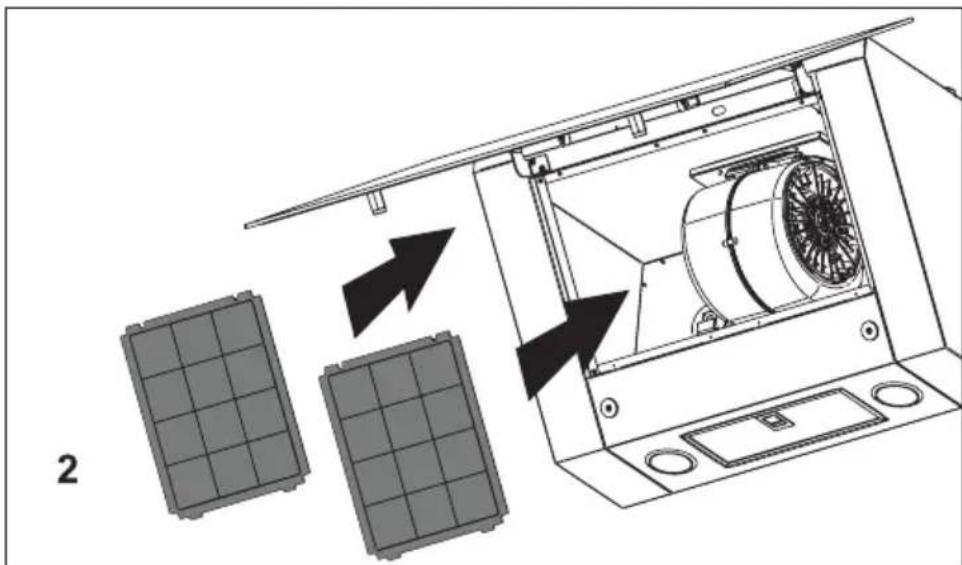

2. Setzen Sie die Kohlefilter in die Abzugshaube ein.
3. Setzen Sie die Fettfilter ein.

Die regenerierbare Aktivkohlefilter,müssen per Hand mit klarem Wasser oder im Geschirrspul er bei einer Höchsttemperatur von 65^ gereinigt werden. Bei Reinigung im Geschirrspul durren sich keine Teller, Geschirr, Tassen usw. im Spul er befinden. Keine Reinigungsmittel verwenden!

Entfernen Sie verbleibendes Wasser. Handhaben Sie den Filter vorsichtig, umihn nicht zu beschädigen. Legen Sie die Filter in den Backofen. Lassen Sieihn mindestens 1 Stunde lang bei maximal 80^ trocknen. Nach 3 Jahren (oder wenn die Filter Beschädigt sind) mussen die Filter ausgetauscht werden. Es ist wichtig, dass der Fettfilter und die regenerierbare Aktivkohlefilter vollständig trocken sind, bevor sie wieder eingesetzt werden.

Funktionsweise:

• Wenn die Abzugshaube mit Kohlefilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüfung nach außen.
• Kohlefilter arbeiten nur bei niedrigeren Drehzahlen optimal. Aus diesen Grund sollen den Sie die Boost-Funktion vermeiden.

Beleuchtung

These Haube ist mit einem Lichtsystem ausgestattet. Diese Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in thisum Haushaltsgerät ist nur für die Beleuchtung deses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Allgemeines

Der Anschluss theses Geräts an die Stromversorgung muss durch einen Elektriker erfolgen. These Geräts erfüllt die Anforderungen der europäischen Vorschriften.

Wichtig:

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm betragen.
• Wenn die Abzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen an diesen keine anderen Geräte angeschlossen sein, wie etwa ein Warmwasserbereiter oder ein Ofen.
• Beachten Sie die vor Ort geltenden Vorschriften für die Belüftung von Gasgeräten.
• Je kürzer das Abluftrohr ist und je weniger Krümmungen es hat, umso effizienter arbeitet die Abzugshaube.
• Vergewissem Sie sich, dass sich in der Wand keine Kabel oder Leitungen befinden, bevor Sie mit dem Bohren beginnen.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 mm oder 150 mm. Es wird empfohlen, ein Abluftrohr gleichen Durchmessers zu verwenden.
• Das gelieferte Installationsmaterial für diese Abzugshaube ist für Stahlbeton und gemauerte Wände geeignet. Für manche Wandtypen sind möglicherweise spezielle Dübel und Schrauben erforderlich.

Anschluss

Elektrischer Anschluss
Das Gerät entspricht Klasse I. Deshalb ist eine separate Erdung erforderlich.

Vergewissern Sie sich, dass die Versorgungsspannung mit der Spanningsangabe auf dem Typenschild der Abzugshaube übereinstimmt. Der Netzanschluss wird folgendermaßen durchgeführt: BRAUN = Phase L BLAU = Phase N GRUN/GELB = ERDE

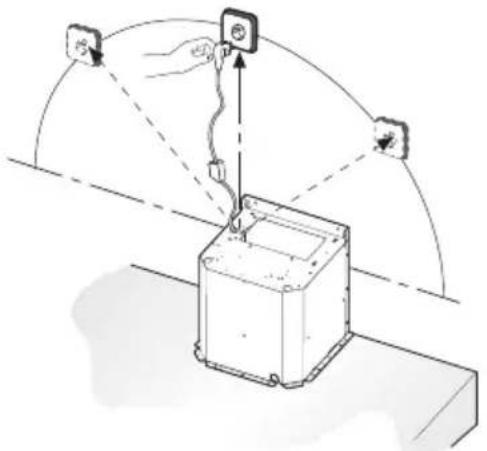

These Abzugshaube ist mit einem Anschlussstecker ausgestattet. Installieren Sie die Abzugshaube so, dass der Stecker gut zugänglich ist. Setzen Sie die Wandsteckdose bevorzugt in den unsichtbaren Bereich, zum Beispiel hinter die Essenblende.

Achtung: Wenn ein fester Anschluss gewündt wird, ist für einen allpoligen Schalter mit einem Kontaktabstand von mindestens 3 mm in der Zuleitung zu sorgen.

Max. 125 cm

Montage

Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte zur Montage der Haube.

Entsorgung

Entsorgung von Gerät und Verpackung

Bei der Herstellung these Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät verantwortungsbewusst entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton
  Polyethylenfolie (PE)
  CFK-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Produkt ist mit einem durchgestrichen Abfallcontainer gekennzeichnet. Mit thisem Symbol wird darauf hingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Das Gerät dar am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einem communalen Abfallsammelpunkt oder bei Ihr hem Handler ab.

Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieser Geräts verwendeten Materialien setzen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen让他们。

Konformitätserklarung

Wir erklären hiermit, dass unsere Produkte den einschlagigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie)samtliche Normen einhalten, auf welche diese verweisen.
