BEDIENUNGSANLEITUNG DT 287 PV MK II BEYERDYNAMIC

NOTICE D’UTILISATIONBEDIENUNGSANLEITUNG DT 200-SERIE

deutschenglishfrançais

1. Sicherheitshinweis . . . . . . . . . . . . . . . . . . . . . . Seite 4

2. Charakteristik . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

3. Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

4. Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

5. Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

6. Ausführungen . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

7. Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

8. Optionales Zubehör. . . . . . . . . . . . . . . . . . . . . Seite 7

9. Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

10. Technische Daten . . . . . . . . . . . . . . . . . . . . . . Seite 8

Schließen Sie den Studiohörer bzw. die Hör-Sprechgarnitur an hochwertige Geräte mit der entspre chen den Impe danz und Belastbarkeit an. Bei der Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 ist das Mikrofon symmetrisch herausgeführt. Es kann aber auch an ei nen unsymmetrischen Mikrofoneingang angeschlossen werden. Für symmetrische Mikrofoneingänge mit Phantomspeisung sind die Hör-Sprechgarnituren DT 291 PV, DT 297 PV geeignet. Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfer nung 13 mV bzw. 250 mV. Für den Anschluss an Fernsehkameras mit Mikrofoneingang, welcher für Tonaderspeisung ausgelegt ist, verwenden Sie die Hör-Sprech garnitur DT 280 / DT 290 V.11 oder DT 287 / DT 297 V.11 mit integriertem Vor verstärker. Der Mikrofonpegel ist b ei Besprechen aus 5cm Entfernung bei normaler Sprech - lautstärke von 52 mV bis 1,3 V regelbar. Die Speisespannung für den Vorverstärker kann zwischen 6 - 27 V variieren, wobei die Strom aufnahme sich wie folgt ergibt: DT 290 V.11 DT 297 V.11 6V R vor 330 Ω 8 mA 6 mA 12 V R vor 330 Ω 23 mA 20 mA 20 V R vor 330 Ω 43 mA 40 mA 27 V R vor 330 Ω 61 mA 57 mA

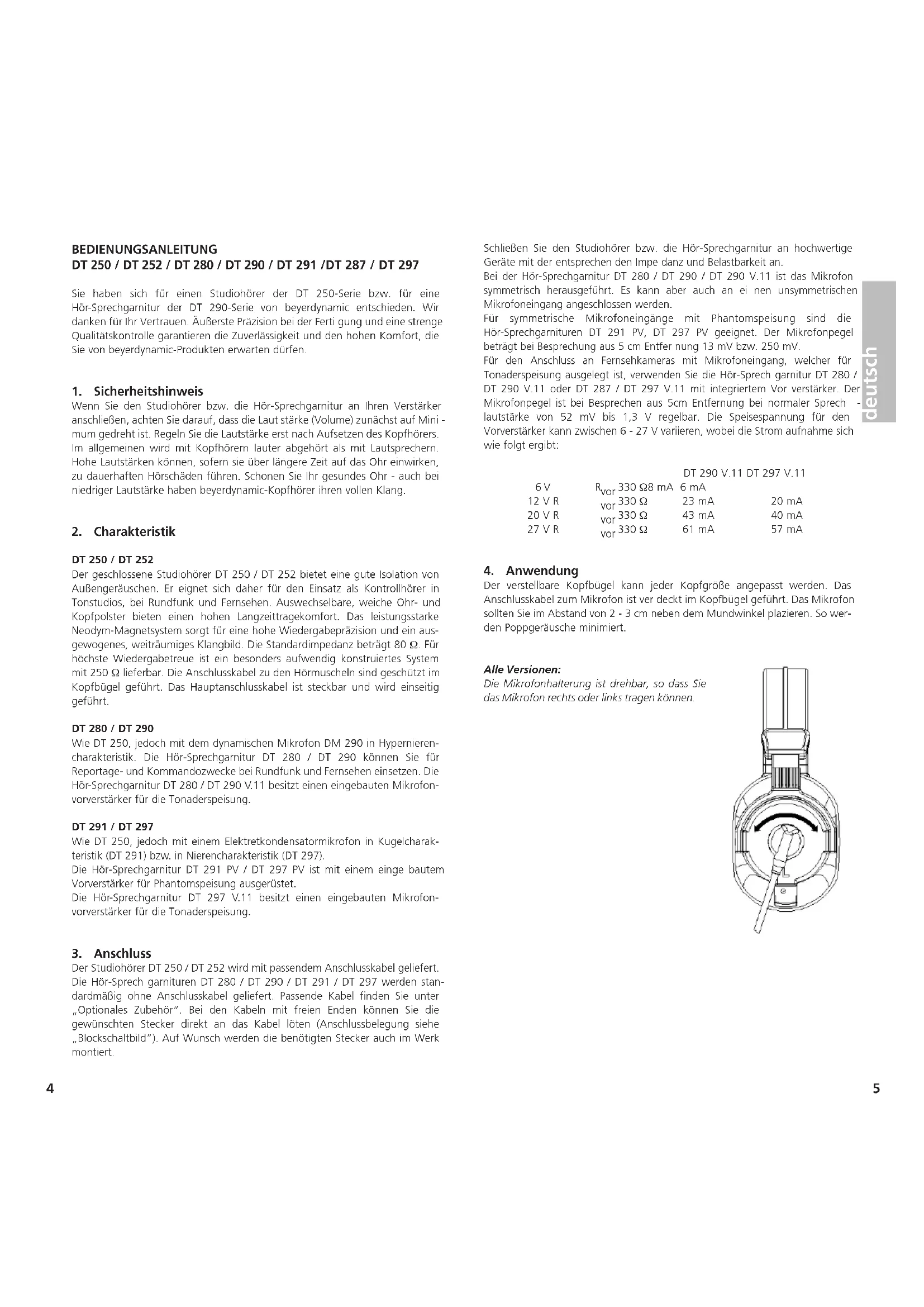

Der verstellbare Kopfbügel kann jeder Kopfgröße an ge passt werden. Das Anschlusskabel zum Mikrofon ist ver deckt im Kopfbügel geführt. Das Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel plazieren. So wer- den Poppgeräusche minimiert. BEDIENUNGSANLEITUNG DT 250 / DT 252 / DT 280 / DT 290 / DT 291 /DT 287 / DT 297 Sie haben sich für einen Studiohörer der DT 250-Serie bzw. für eine Hör-Sprechgarnitur der DT 290-Serie von beyerdynamic ent schie d en. Wir danken für Ihr Ver trauen. Äußerste Präzision bei der Ferti gung und eine strenge Quali täts kontrolle garan tieren die Zu ver lässigkeit und den hohen Komfort, die Sie von beyerdynamic-Produkten erwarten dürfen.

1. Sicherheitshinweis

Wenn Sie den Studiohörer bzw. die Hör-Sprechgarnitur an Ihren Verstärker anschließen, achten Sie darauf, dass die Laut stärke (Volume) zunächst auf Mini - mum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers. Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechern. Hohe Lautstärken können, sofern sie über längere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laut stärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

DT 250 / DT 252 Der geschlossene Studiohörer DT 250 / DT 252 bietet eine gute Isolation von Außengeräuschen. Er eignet sich daher für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk und Fernsehen. Auswechselbare, weiche Ohr- und Kopfpolster bieten einen hohen Langzeittragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzision und ein aus- gewogenes, weiträumiges Klangbild. Die Stan dard impedanz beträgt 80 Ω. Für höchste Wiedergabetreue ist ein besonders aufwendig konstruiertes System mit 250 Ω lieferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt. DT 280 / DT 290 Wie DT 250, jedoch mit dem dynamischen Mikrofon DM 290 in Hypernieren- charakteristik. Die Hör-Sprechgarnitur DT 280 / DT 290 können Sie für Reportage- und Kommando zwecke bei Rundfunk und Fernsehen einsetzen. Die Hör-Sprechgarnitur DT 280 / DT 290 V.11 besitzt einen eingebauten Mikro fon - vorverstärker für die Tonaderspeisung. DT 291 / DT 297 Wie DT 250, jedoch mit einem Elektretkondensatormikrofon in Kugelcharak- teristik (DT 291) bzw. in Nieren charak teristik (DT 297). Die Hör-Sprechgarnitur DT 291 PV / DT 297 PV ist mit einem einge bautem Vorverstärker für Phantomspeisung ausgerüstet. Die Hör-Sprechgarnitur DT 297 V.11 besitzt einen eingebauten Mikro fon - vorverstärker für die Tonaderspeisung.

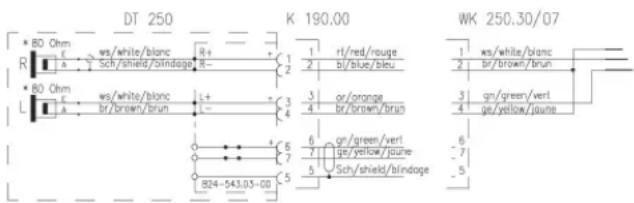

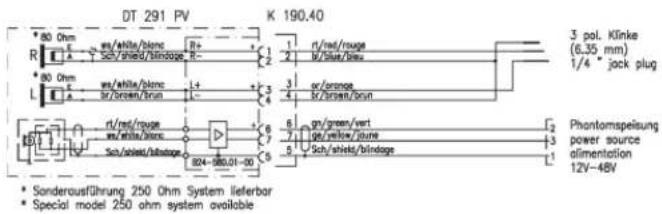

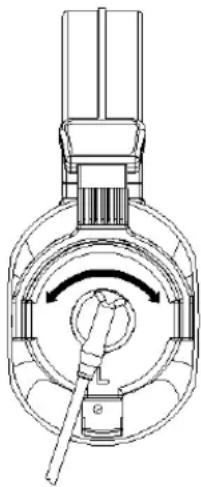

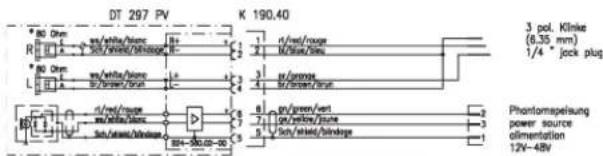

Der Studiohörer DT 250 / DT 252 wird mit passendem Anschlusskabel geliefert. Die Hör-Sprech garnituren DT 280 / DT 290 / DT 291 / DT 297 werden stan- dardmäßig ohne Anschlusskabel geliefert. Passende Kabel finden Sie unter „Optionales Zubehör“. Bei den Kabeln mit freien Enden können Sie die gewünschten Stecker direkt an das Kabel löten (Anschlussbelegung siehe „Blockschaltbild”). Auf Wunsch werden die benötigten Stecker auch im Werk montiert. Alle Versionen: Die Mikrofonhalterung ist drehbar, so dass Sie das Mikrofon rechts oder links tragen können.deutsch

Alle Kopfhörer und Hör-Sprech-Kombinationen können auch mit integrierter Lautstärkerbegrenzung bestellt werden. Diese Option sorgt dafür, dass das Gehör des Nutzers während des Einsatzes zu jeder Zeit geschützt ist. Um den immer wichtiger werdenden Sicherheits- und Gesundheitsaspekt zu erfüllen, wurde die passive Schaltung entwickelt, welche ein ähnliches Klangbild wie bei einer aufwändigen elektronischen Limiterschaltung erreicht. Diese umfasst ein zweistufiges Konzept bei dem ab Erreichen der Limiterschwelle zuerst eine sanft einsetzende Zurückregelung des Audiosignals um 6 dB erfolgt und nachgeschaltet, eine zweite Limiterstufe, die bei weiter gesteigerter Eingangslautstärke das Audiosignal hart mit einem „Brickwall-Limiter“ begrenzt. Der Vorteil dieses Konzepts gegenüber anderen ist der weiche, kompressor- ähnliche Übernahmebereich zwischen dem unlimitierten Audiosignal und der harten zweiten Limiterstufe. Dieser Bereich ist immer noch sehr wohlklingend, signalisiert dem Benutzer aber das Erreichen der Limiterschwelle ohne sofort harte Verzerrungsspitzen zu erzeugen. Alle Kopfhörer und Hör-Sprech- Kombinationen mit Limiter haben den Zusatz „LTD“ und sind im Kapitel

7. „Ausführungen“ aufgelistet. Alle Ausführungen mit Limiter können mit

jeder erwünschten/benötigten Limiterschwelle bestellt werden.

Aus hygienischen Gründen sollten Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Ver wen den Sie nur milde Reinigungsmittel (Geschirrspülmittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in den Wandler läuft. Bei den Hör-Sprechgarnituren können Sie den Poppschutz im warmen Wasser spülen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist. Da die Ohrpolster einem natürlichen Verschleiß unterliegen, sollten Sie sie gelegentlich austauschen:

1. Ohrpolster am Plastikring anfassen und vomGehäuseteil ziehen.

2. Neues Ohrpolster so aufsetzen, dass die Rastnasen in

die vorgesehenen Löcher einrasten können.

3. Neues Ohrpolster fest an das Gehäuseteil drücken, bis es

hörbar einrastet. Die modulare Bauweise der Kopfhörer ist besonders servicefreundlich, denn alle Teile können leicht ausgewechselt werden.

DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 442.844 DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 443.530 DT 252 Studio-Kopfhörer (Ein-Ohr-Version), 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm /Adapter 6,35 mm) . . . . . . . . . . . . . . . . . Best.-Nr. 445.177 DT 280 MK II Einohr/Hör-Sprechgarnitur, 200/80 Ω . . . Best.-Nr. 701.599 DT 280 MK II dito, jedoch 200/250 Ω . . . . . . . . . . . . . Best.-Nr. 701.602 DT 280 V.11 MK II Einohr/Hör-Sprechgarnitur, 200/80 Ω mit eingebautem Vorverstärker . . . . . . . . Best.-Nr. 700.509 DT 290 MK II Hör-Sprechgarnitur, 200/80 Ω . . . . . . . . Best.-Nr. 701.610 DT 290 MK II dito, jedoch 200/250 Ω . . . . . . . . . . . . . Best.-Nr. 701.629 DT 290 V.11 MK II Hör-Sprechgarnitur, 200/80 Ω mit eingebautem Vorverstärker . . . . . . . . Best.-Nr. 700.525 DT 291 PV MK II Hör-Sprechgarnitur, 80 Ω, Kond.-Mikrofon (Kugel), mit eingebautem Vorverstärker für Phantomspeisung . . . . . . . . . . . . . . . Best.-Nr. 701.440 DT 291 PV MK II dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . Best.-Nr. 701.459 DT 287 PV MK II Ein-Ohr-Version, 80 Ω, Kond.-Mikrofon (Niere) . . . . . . . . . . . . . . Best.-Nr. 701.432 DT 287 V.11 MK II Ein-Ohr-Version, 80 Ω, Kond.-Mikrofon (Niere) . . . . . . . . . . . . . . Best.-Nr. 700.517 DT 297 PV MK II Hörsprechgarnitur, 80 Ω, Kond.-Mikrofon (Niere), für Phantomspeisung 12 - 48 V . Best.-Nr. 701.467 DT 297 PV MK II dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . Best.-Nr. 721.042 DT 297 V.11 MK II Hörsprechgarnitur, 80 Ω, mit eingebautem Mikrofonvorverstärker, . . . . . . . . . . . . . . Best.-Nr. 700.533 DT 250 LTD Studio-Kopfhörer, 80 Ω, schwarz, mit Limiter und Kabel . . . . . . . . . . . . . . . Best.-Nr. 497.924 DT 250 LTD Studio-Kopfhörer, 250 Ω, schwarz, mit Limiter und Kabel . . . . . . . . . . . . . . . Best.-Nr. 497.142 DT 252 LTD Studio-Kopfhörer (Ein-Ohr-Version), 80 Ω, schwarz, mit Limiter und Kabel. . . Best.-Nr. 497.266 DT 280 MK II LTD Einohr/Hör-Sprechgarnitur, 80 Ω dyn. Mikrofon, mit Limiter, ohne Kabel. . Best.-Nr. 497.983 DT 280 MK II LTD dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . Best.-Nr. 497.975 DT 290 MK II LTD Hör-Sprechgarnitur, 80 Ω dyn. Mikrofon, mit Limiter, ohne Kabel. . Best.-Nr. 498.033 DT 290 MK II LTD dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . Best.-Nr

DT 291 PV MK II LTD Hör-Sprechgarnitur, 80 Ω, Kond.-Mikrofon (Kugel), mit Limiter, ohne Kabel . . . . . . . Best.-Nr. 488.615 DT 291 PV MK II LTD dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . Best.-Nr. 498.017 DT 287 PV MK II LTD Ein-Ohr-Version, 80 Ω, Kond.-Mikrofon (Niere), mit Limiter, ohne Kabel . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 498.076 DT 287 PV MK II LTD Ein-Ohr-Version, 250 Ω, Kond.-Mikrofon (Niere), mit Limiter, ohne Kabel . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 498.025 DT 297 PV MK II LTD Hörsprechgarnitur, 80 Ω, Kond.-Mikrofon (Niere), mit Limiter, ohne Kabel. . . . . . . . Best.-Nr. 490.881 DT 297 PV MK II LTD dito, jedoch 250 Ω . . . . . . . . . . . . . . . . . Best.-Nr. 498.114

• Nur V.11-Version des DT 287/DT 297: Trimmer zur Einstellung des eingebauten Mikrofonvorverstärkers.11. Technische Daten DT 250 / DT 252 DT 280 / DT 290 / DT 291 / DT 287 / DT 297 Hörer Übertragungsbereich p. 10
• - 30.000 Hz (bei Hör-Sprechgarnituren auf beste Verständlichkeit optimiert) Nennimpedanz p. 80
• Ω / 250 Ω Kennschalldruckpegel bei 1 kHz p. 100
• dB SPL bei 1 mW 0,28 V an 80 Ω 100 dB SPL bei 1 mW 0,5 V an 250 Ω Nennbelastbarkeit mW 120 dB 2,8 V an 80 Ω 100 mW 120 dB 5 V an 250 Ω Isolierung von Außengeräuschen p. 100
• ca. 16 dBA Andruckkraft p. 4
• ,5 N Gewicht (ohne Kabel) DT 250 / DT 290 / DT 294 / DT 297 p. 240
• g DT 252 / DT 280 / DT 287 g Schaltbild DT 250 p. 170

BN 59-59/A Kopfpolster. . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 503.886 EDT 250 V Ohrmuschelsatz Velour, für DT 25*/28*/29* . . . . . . . . . . Best.-Nr. 942.704 EDT 250 S Ohrmuschelsatz Softskin, für DT 25*/28*/29* . . . . . . . . . Best.-Nr. 943.549 WS 97 AZ Windschutz, anthrazit. . . . . . . . . . . . . . . Best.-Nr. 465.313

9. Optionales Zubehör

WK 250.07 Wendel-Anschlusskabel für DT 25* mit 3,5/6,35 mm Stereo-Klinkenstecker . Best.-Nr. 442.070 K 190.00 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit freien Enden . . . . . . . . . . . . . Best.-Nr. 431.575 K 190.00 Anschlusskabel für DT 28*/DT29*, 3 m, mit freien Enden. . . . . . . . . . . . . . . Best.-Nr. 441.937 K 190.28 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit 4-pol. XLR-Buchse . . . . . . . . . Best.-Nr. 445.304 K 190.39 Anschlusskabel für V.11-Version der DT 29*-Serien, mit 5-pol. XLR-Stecker zum Anschluss an Profi-Kameras (Sony, Philips, Ikegami), 1,5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 475.181 K 190.40 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke . . . . . . . . . . . . . . Best.-Nr. 445.894 K 190.40 Anschlusskabel für DT 28*/DT29*, 3 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke . . . . . . . . . . . . . . Best.-Nr. 446.750 K 190.41 Anschlusskabel für DT 28*/DT29*, 1,5 m, mit 5-pol. XLR-Stecker . . . . . . . . . . . . . . Best.-Nr. 445.312 K 190.48 Anschlusskabel für DT 280/DT 290 mit 2 x 3,5 mm Stereoklinken- stecker zum Anschluss an PC Soundkarten (Achtung: Keine Phantomspeisung) . . . . Best.-Nr. 479.470 WK 190.00 Wendel-Anschlusskabel für DT 28*/DT29*, 3 m, mit freien Enden . . Best.-Nr. 448.176

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin. deutsch

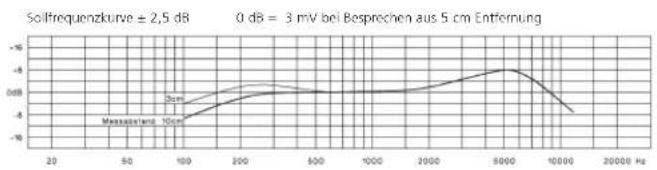

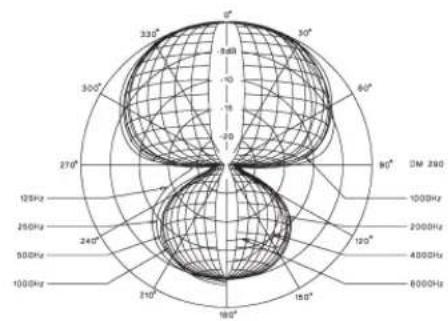

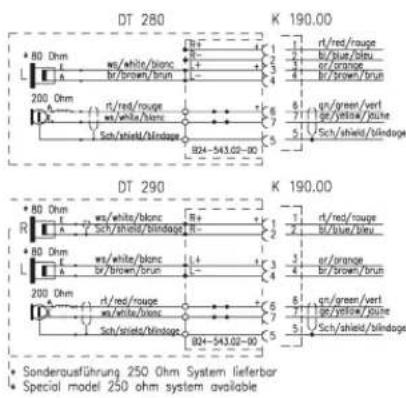

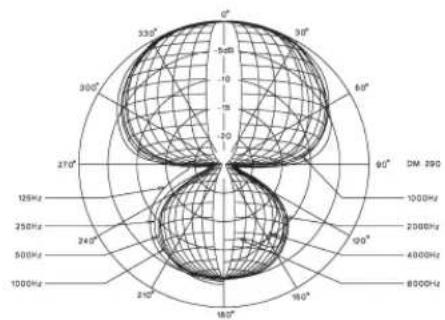

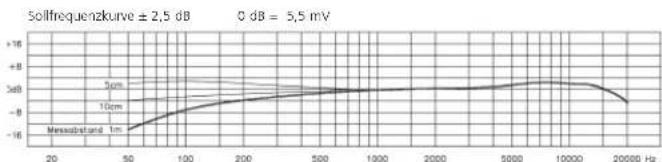

DT 280 / DT 290 Mikrofon Wandlerprinzip . . . . . . . . . . . . . . . . . dynamisch Übertragungsbereich. . . . . . . . . . . . . 40 - 12.000 Hz Richtcharakteristik. . . . . . . . . . . . . . . Hyperniere Störschallauslöschung . . . . . . . . . . . . 30 dB Ausgangsspannung bei Besprechung aus 5 cm Entfernung . . ca. 3 mV Nennimpedanz . . . . . . . . . . . . . . . . . ca. 200 Ω Gewicht . . . . . . . . . . . . . . . . . . . . . . ca. 45 g Frequenzkurve Schaltbild Richtdiagramm Sollfrequenzkurve ± 2,5 dB 0 dB = 3 mV bei Besprechen aus 5 cm Entfernung DT 290 V.11 Mikrofon Wandlerprinzip . . . . . . . . . . . . . . . . . dynamisch Übertragungsbereich. . . . . . . . . . . . . 40 - 12.000 Hz Richtcharakteristik. . . . . . . . . . . . . . . Hyperniere Ausgangsspannung bei Besprechung aus 5 cm Entfernung, Is = 16 mA, Us = 10 V, Rv = 330 Ω . . . . . . . . . . . ca. 1,5 V Besprechung aus 5 cm Entfernung, Is = 16 mA, Us = 10 V, Rv = 330 Ω, RLS = 200 Ω . . . . . . . . . . . . . . . . . . . ca. 750 mV Nennimpedanz . . . . . . . . . . . . . . . . . ca. 200 Ω Stromaufnahme min. . . . . . . . . . . . . 8 mA Stromaufnahme max. . . . . . . . . . . . . 56 mA Gewicht . . . . . . . . . . . . . . . . . . . . . . ca. 45 g Frequenzkurve Schaltbild Richtdiagramm Sollfrequenzkurve ± 2,5 dB 0 dB = 750 mV bei Besprechen aus 5 cm Entfernung12 deutsch

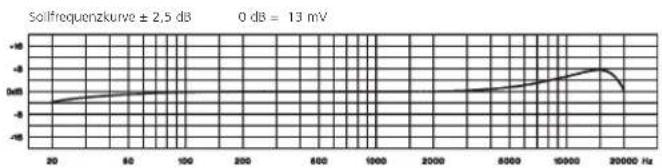

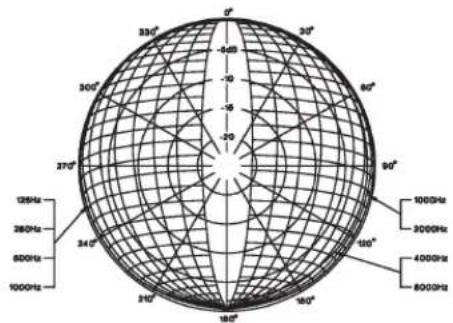

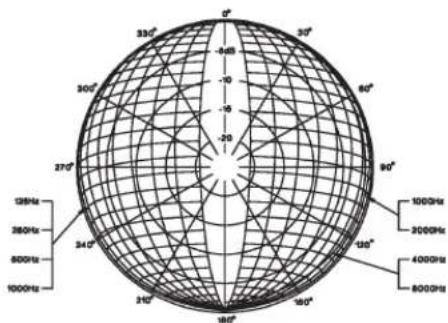

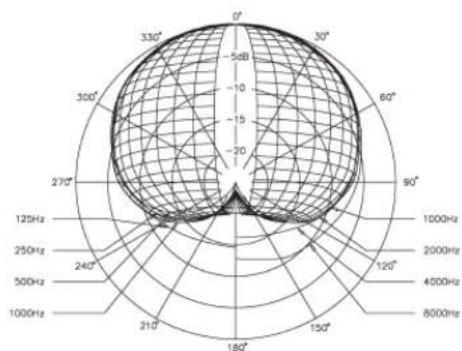

DT 291 PV Mikrofon Wandlerprinzip . . . . . . . . . . . . . . . . . Kondensator (Back-Elektret) Übertragungsbereich. . . . . . . . . . . . . 20 - 18.000 Hz Richtcharakteristik. . . . . . . . . . . . . . . Kugel Ausgangsspannung bei Besprechung aus 5 cm Entfernung . . ca. 13 mV Nennimpedanz . . . . . . . . . . . . . . . . . 200 Ω Nennabschlussimpedanz . . . . . . . . . . ≥ 1000 Ω Max. Schalldruckpegel . . . . . . . . . . . 127 dB Stromaufnahme . . . . . . . . . . . . . . . . ca. 3,5 mA Phantomspeisung . . . . . . . . . . . . . . . 12 - 48 V Gewicht . . . . . . . . . . . . . . . . . . . . . . ca. 20 g Frequenzkurve Schaltbild Richtdiagramm Sollfrequenzkurve ± 2,5 dB 0 dB = 13 mV DT 287 PV / DT 297 PV Mikrofon Wandlerprinzip . . . . . . . . . . . . . . . . . Kondensator (Back-Elektret) Übertragungsbereich. . . . . . . . . . . . . 40 - 20.000 Hz Richtcharakteristik. . . . . . . . . . . . . . . Niere Ausgangsspannung bei Besprechung aus 5 cm Entfernung . . 5,5 mV Nennimpedanz . . . . . . . . . . . . . . . . . 300 Ω Nennabschlussimpedanz . . . . . . . . . . ≥ 1000 Ω Max. Schalldruckpegel . . . . . . . . . . . 132 dB Geräuschspannungsabstand . . . . . . . 62 dB Stromaufnahme . . . . . . . . . . . . . . . . ca. 3,5 mA Phantomspeisung . . . . . . . . . . . . . . . 12 - 48 V Gewicht . . . . . . . . . . . . . . . . . . . . . . ca. 30 g Frequenzkurve Schaltbild Richtdiagramm Sollfrequenzkurve ± 2,5 dB 0 dB = 5,5 mVdeutsch

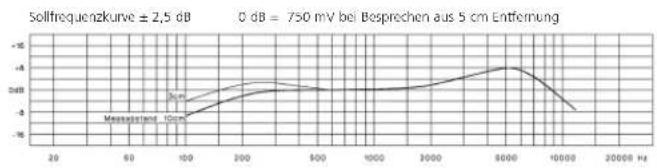

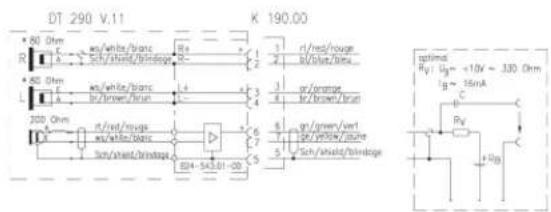

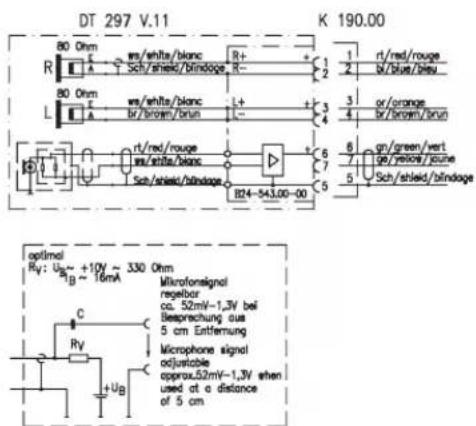

DT 287 V. 11 / DT 297 V.11 Mikrofon Wandlerprinzip . . . . . . . . . . . . . . . . . Kondensator (Back-Elektret) Übertragungsbereich. . . . . . . . . . . . . 20 - 20.000 Hz Richtcharakteristik. . . . . . . . . . . . . . . Niere Ausgangsspannung bei Besprechung aus 5 cm Entfernung . . ca. 52 mV - 1,3 V regelbar Nennimpedanz . . . . . . . . . . . . . . . . . 300 Ω Stromaufnahme . . . . . . . . . . . . . . . . 6 - 56 mA Schaltbildenglish
