Produkttyp	Stereo-Receiver
Marke	Skytec
Modell	SPL1500EQ
Maximale Ausgangsleistung (4 Ohm)	2 x 750 W
Maximale Ausgangsleistung (8 Ohm)	2 x 500 W
Minimale Lastimpedanz	4 Ohm
Eingangsempfindlichkeit	775 mV
Eingangsimpedanz	10 kΩ min.
Bandbreite	20 Hz - 20 kHz ±3 dB
THD+N	< 0,5 %
Signal-Rausch-Verhältnis	> 95 dB
Übersprechen	> 82 dB bei 1 kHz
Anzeigen	Clip, Signal, Power
Equalizer	3 Bänder (Höhen, Mitten, Tiefen)
Eingänge	6 x RCA + 1 x 3,5-mm-Stereo-Klinke (Frontseite)
Lautsprecherausgänge	Lautsprecherklemmen
Spannungsversorgung	220-240 V AC, 50 Hz
Sicherung	T4A
Leistungsaufnahme	180 W
Abmessungen (B x T x H)	482 x 290 x 88 mm
Gewicht	5,4 kg
Zusätzliche Funktionen	Eingangswahl (PC, MP3, TV, CD), Überlastschutz
Gehörschutz	85 dB nicht überschreiten
Wartung	Vor der Reinigung Netzstecker ziehen, trockenes Tuch verwenden. Feuchtigkeit vermeiden.

Häufig gestellte Fragen - SPL1500EQ Skytec

Wie schließe ich Lautsprecher an den SPL1500EQ an?

Stellen Sie sicher, dass der Verstärker ausgeschaltet ist. Schließen Sie die Lautsprecherkabel an die Lautsprecherklemmen unter Beachtung der Polarität (+ und -) an. Verwenden Sie Kabel mit ausreichendem Querschnitt, passend zur Leistung. Die minimale Lastimpedanz beträgt 4 Ohm.

Wie hoch ist die maximale Leistung des Verstärkers?

Der SPL1500EQ liefert 2 x 750 W an 4 Ohm und 2 x 500 W an 8 Ohm. Überschreiten Sie diese Werte nicht, um Schäden am Gerät zu vermeiden.

Was tun, wenn die Clip-LED leuchtet?

Die Clip-LED zeigt eine Überlastung oder Verzerrung an. Reduzieren Sie sofort die Lautstärke oder den Eingangspegel. Wenn sie weiterhin leuchtet oder blinkt, kann dies die Lautsprecher beschädigen.

Wie stelle ich den Equalizer ein?

Der 3-Band-Equalizer ermöglicht die Anpassung von Höhen, Mitten und Tiefen. Verwenden Sie ihn, um die Raumakustik oder die Quellenqualität zu korrigieren. Jedes Band hat eine unabhängige Verstärkung oder Absenkung.

Kann ich einen 3,5-mm-Klinkeneingang verwenden?

Ja, ein 3,5-mm-Klinkeneingang ist an der Vorderseite verfügbar, um einen MP3-Player oder ein Smartphone anzuschließen. Wählen Sie die MP3-Quelle mit dem Wahlschalter.

Wie schütze ich mein Gehör mit diesem Verstärker?

Der Schalldruck sollte 85 dB nicht überschreiten. Verwenden Sie geeignete Lautsprecher und vermeiden Sie langes Hören bei hoher Lautstärke. Tragen Sie bei Bedarf Gehörschutz.

Was tun bei Überhitzung des Verstärkers?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und der Verstärker an einem gut belüfteten Ort steht. Berühren Sie das heiße Gehäuse nicht.

Kann ich das Gerät selbst reparieren?

Nein, der Verstärker enthält keine vom Benutzer reparierbaren Teile. Reparaturen dürfen nur von qualifizierten Technikern durchgeführt werden. Das Öffnen des Gehäuses führt zum Erlöschen der Garantie.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektronikschrott, um seine Komponenten zu recyceln. Recycelbare Verpackungen sind getrennt zu entsorgen.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Spannung von 220-240 V AC bei 50 Hz, geschützt durch eine Sicherung von 10-16 A. Verwenden Sie eine geerdete Steckdose. Trennen Sie es bei Gewitter oder längerem Nichtgebrauch vom Netz.

BEDIENUNGSANLEITUNG SPL1500EQ Skytec

Herzlichen Glückwunsch zum Kauf unseres SPL Verstärkers.

Vor der ersten Inbetriebnahme bitte sorgfältig diese Anleitung durchlesen

SICHERHEITSHINWEISE:

• Gehörschäden:

Lautsprecher können sehr hohe Schallpegel (SPL) erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehörschäden verursachen können. Achten Sie darauf, dass der Schallpegel nie 85dB übersteigt.

• Achten Sie darauf, dass der Verstärker ausgeschaltet ist, wenn die Box angeschlossen oder abgekoppelt wird.
• Verstärker und Lautsprecher nicht überlasten, um Schäden an den Bauteilen zu vermeiden.
• Das Gerät nicht mit nassen Händen ans Netz anschließen oder vom Netz trennen.
• Wenn Stecker und/oder Netzkabel beschädigt sind, müssen sie von einem Fachmann ersetzt werden.
• Schließen Sie das Gerät an eine geerdete 220-240VAC/50Hz Netzsteckdose an, die von einer 10-16A Sicherung geschützt ist.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Im Allgemeinen gilt: Bei Nichtgebrauch Stecker abziehen.
• Nach längerem Nichtgebrauch kann sich Kondenswasser bilden. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Niemals in feuchten Räumen oder im Freien benutzen.
• Während des Betriebs wird das Gehäuse sehr heiß. Nicht während des Betriebs oder sofort danach berühren.
• Keine Reinigungssprays für die Regler benutzen. Die Rückstände, die diese Produkte hinterlassen, führen zu Staub- und Fettansammlungen. Im Problemfall einen Fachmann um Rat fragen.

• Niemals die Regler mit Gewalt bedienen.
- Kein offenes Feuer (Kerze usw.) auf oder neben das Gehäuse stellen – FEUERGEFAHR.
- Den Verstärke auf eine stabile, feste Fläche stellen.
- Keine Flüssigkeiten auf den Verstärker stellen. Vor Feuchtigkeit schützen, da sie die Lebensdauer des Geräts erheblich verkürzt.
- Wenn das Gerät so stark beschädigt ist, dass Innenteile sichtbar sind, NICHT das Gerät ans Netz anschließen und NICHT einschalten. Bitte wenden Sie sich an Ihren Fachhändler.
- Niemals das Gerät selbst reparieren. Alle Reparaturen müssen von einem Fachmann ausgeführt werden.
- Den Lautstärkeregler des Verstärkers ganz herunterfahren, bevor Sie ihn einschalten.
• Das Gerät von Kindern fernhalten.
- Gerät ausschalten, bevor Sie es vom Netz und/oder anderen Geräten trennen. Bevor Sie das Gerät an einen anderen Platz stellen, erst alle Kabel abziehen.
- Achten Sie darauf, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darauf treten. Vor jeder Inbetriebnahme das Netzkabel auf Schäden überprüfen.

Umweltschutz: Verpackungsmaterial wann

immer möglich recyceln

Entsorgung: Das Gerät darf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Geräts recycelt werden kann.

Keine eigenmächtigen Reparaturen oder Veränderungen am Gerät vornehmen, sonst verfällt jeglicher Garantieanspruch. Es besteht kein Anrecht auf Garantie bei Unfällen und Schäden, die durch unsachgemässen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind. SkyTronic übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind.

ANSCHLÜSSE:

Prüfen Sie zuerst die technischen Daten Ihres Verstärkers, um sicherzugehen, dass er für die Box geeignet ist. Achten Sie dabei besonders auf die Leistung und die Impedanz.

Prüfen Sie, dass der Verstärker ausgeschaltet ist und schließen Sie dann die Box an. ACHTUNG! Achten Sie auf die Polarität (+/-). Schließen Sie Leiter mit derselben Farbe an beiden Seiten gleich an, also + am Verstärker mit dem + an der Box. Bei falschem Anschluss wird die Klangqualität beeinträchtigt.

Benutzen Sie nur Lautsprecherkabel von guter Qualität, die der Leistung und der Entfernung zwischen Verstärker und Box entsprechen.

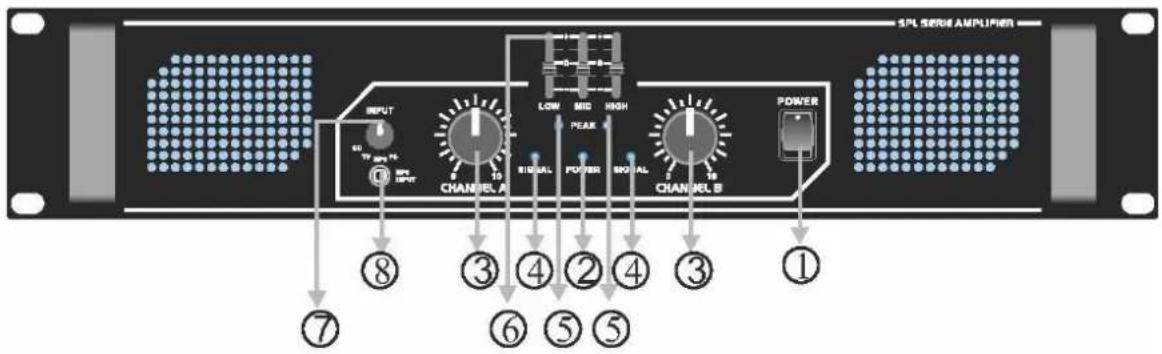

BESCHREIBUNG

SPL SENS AMPLIUM OUTPUT 60 10 20 CHANNEL A 19 5 2 3 4 5 6 7 8 9 10 MIC PEAK HIGH POWER SIGNAL POWER SIGNAL CHANNEL B 19 POWER ① ② ③ ④ ⑤ ⑥ ⑦

1. Ein/Aus Schalter
2. Betriebs-LED
3. Lautstärkeregler Kanal A & B
4. Signal LED Kanal A & B
5. Clip Anzeiger
6. 3-Band Equalizer
7. Eingangswahlschalter
8. MP3 Eingang

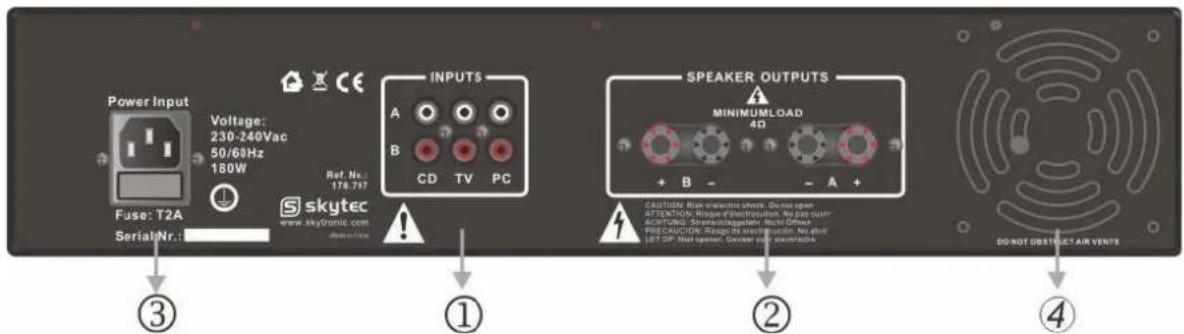

Rückseite

1. Eingänge Kanal A & B (Cinch Buchsen)
2. Ausgang Kanal A & B
3. Netzanschluss & Sicherungshalter
4. Ventilator nur Modelle aus SPL700EQ

BETRIEB

1. Die Lautsprecheranlage (Mindestens 4 Ohms Last) mit ausreichender Leistung an die Ausgangsklemmen des Verstärkers anschließen
2. Den Ausgang des Fernsehers, DVD Spielers, Computers, Mischpults (oder eine andere geeignete Signalquelle) an die entsprechenden Eingangsbuchsen des Leistungsverstärkers anschließen. An der Frontseite können Sie einen MP3 Spieler über eine 3,5mm Stereo-Klinkenbuchse anschließen.
3. Das Netzkabel in eine Netzsteckdose stecken.
4. Wählen Sie mit dem Wahlschalter auf der Frontseite eine Eingangsquelle (PC - MP3 - TV - CD)
5. Die Gainregler ganz herunterfahren und den Verstärker einschalten.
6. Stellen Sie die Lautstärkeregler auf den gewünschten Pegel ein. HINWEIS: Wenn das Audio Eingangssignal zu stark ist, klingt der Ton verzerrt und der CLIP Anzeiger leuchtet. Wenn die Clip LED ständig leuchtet oder blinkt, muss der Pegel reduziert werden.
7. Regeln sie den Klang mit den Equalizern. Sie können Unterschiede in der Klangqualität der Quellen oder in der Raumakustik ausgleichen. Jeder Equalizer verfügt über seinen eigenen Boost oder Cut für die tiefen, mittleren und hohen Frequenzen.

Für einen zuverlässigen und problemlosen Betrieb, bitte folgende Punkte beachten:

• Alle Ein- und Ausgangsverbinder müssen gut und sicher angeschlossen sein.
  • Die Leistung der Lautsprecher muss für die Ausgangsleistung des Verstärkers geeignet sein.
• Den Verstärker immer an einer gut belüfteten Stelle aufstellen.
  • Vor schweren Erschütterungen schützen.
• Niemals während des Betriebs die Lautsprecher anschließen oder abziehen. Das kann den Verstärker schwer beschädigen.

TECHNISCHE DATEN

		SPL500EQ	SPL700EQ	SPL1000EQ		SPL1500EQ		SPL2000EQ
Max Ausgangsleistung bei 4 Ohm		2x 250W	2x 350W	2x 500W		2x 750W		2x 1000W
Max Ausgangsleistung bei 8 Ohm		2x 200W	2x 250W	2x 350W		2x 500W		2x 750W
Impedanz (Mindestens)		4 Ohm
Verbinder	Eingang	6x Cinch Buchsen & 3.5mm Stereo Klinkenbuchse
	Ausgang	Schraubklemmen
Eingangsspannung		775 mV
Eingangsimpedanz		10 K min.
Frequenzbereich		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Signal/Rauschabstand		>95 dB
Crosstalk		>82dB at 1KHz
Anzeiger		Clip / Signal / Netz
Netzspannung		220~240 Vac(Euro) / 50 Hz
Sicherung		T1A		T2A	T4A		T4A
Abmessungen		482 X 290 X 88mm
Gewicht		3,5kg	4,2kg	4,8kg		5,4kg		6kg
