BEDIENUNGSANLEITUNG LOTTE BLAUPUNKT

Enjoy it. Bedienungsanleitung Owners manual Návod k použití Brugervejledningen Mode d‘emploi Manuale Gebruiksaanwijzing Instukcja Obsługi Användarmanual εγχειρίδιο χρήσηςWir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Falt-E-Bikes/ Falt-E-Trikes (nachfolgend auch Falt-E- Bike genannt). Wir möchten, dass Sie lange Freude an Ihrem Falt-E-Bike haben, daher lesen Sie bitte dieses Handbuch sorgfältig durch. Sollten Sie wider Erwarten Probleme mit Ihrem Falt-E-Bike haben, prüfen Sie bitte anhand der Bedienungsanleitung, ob Sie das Problem lösen können. Bitte beachten Sie: Dieses Handbuch ist keine detaillierte Anleitung für Service, Wartung und Reparaturen. Reparaturen dürfen nur von einem Fachmann/ Fahrradhändler durchgeführt werden, um die Sicherheit Ihres Falt-E-Bikes zu gewährleisten. Ferner sind einige Funktionen/ Optionen abhängig vom Modell, welches Sie erworben haben und treffen ggf. nicht zu. Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter. Es wird empfohlen die vollständige Verpackung des Falt-E-Bikes aufzuheben, da diese für einen ggf. nötigen Versand bei Reparatur- oder Servicearbeiten sowie auch einem eventuellen Verkauf von Nutzen ist.

1. WICHTIGE SICHERHEITSHINWEISE

6. DER AKKU (ENTNAHME, AUFLADUNG, WARTUNG, REICHWEITE)

7. FAHRRADCOMPUTER/ FUNKTIONEN BEIM RADFAHREN (MODELLSPEZIFISCH)

8. POSITION/ HÖHE DES SATTELS (MODELLSPEZIFISCH)

11. BETRIEB DER GANGSCHALTUNG (MODELLSPEZIFISCH)

12. SCHWENKMECHANISMUS (MODELLSPEZIFISCH)

13. WARTUNG: VOR DER ERSTEN INBETRIEBNAHME

14. WARTUNG: VOR JEDER FAHRT

15. WARTUNG: REGELMÄSSIGE REINIGUNG

16. WARTUNG: REGELMÄSSIGE KONTROLLEN

17. BESTIMMUNGSGEMÄSSE VERWENDUNG

18. TECHNISCHE INFORMATIONEN

19. FAQ (HÄUFIG GESTELLTE FRAGEN)

22. ENTSORGUNGSHINWEISE

1. WICHTIGE SICHERHEITSHINWEISE

Das Falt-E-Bike wird in einem vormontierten, nicht fahrbereiten Zustand ausgeliefert. Vor der ersten Inbetriebnahme müssen zwingend alle Bauteile und Schrauben auf festen Sitz geprüft und ggf. nachgezogen werden. Die Einstellung und Funktion der Gangschaltung, der Bremsen und aller anderen mechanischen Teile ist zu überprüfen- diese Arbeiten sollten von einem Fachmann/ Fahrradhändler durchgeführt werden. Das Falt-E-Bike darf nur verwendet werden, wenn alle Schnellspannmechanismen korrekt einrasten bzw. eingerastet sind. Bedienen Sie dieses Falt-E-Bike nicht, ohne die Anleitung sorgfältig durchzulesen und die Bedienung des Falt-E-Bikes zu verstehen. Dieses Falt-E-Bike ist nur für den nicht kommerziellen Gebrauch bestimmt. Legen Sie vor dem Fahren einen Helm, Handschuhe und andere Schutzausrüstung an, um sich bei einem Unfall vor Verletzungen zu schützen. Bei Nachtfahrten empfehlen wir das Tragen reflektierender Kleidung. Beachten Sie beim Benutzen dieses Falt-E-Bikes die Verkehrsregeln und Vorschriften. Es dürfen keine zusätzlichen Passagiere befördert werden. Verwenden Sie das Falt-E-Bike nicht, wenn daran Beschädigungen sichtbar sind oder andere Zweifel an der ordnungsgemäßen und sicheren Funktion bestehen. Ihre Versicherungspolicen bieten Ihnen ggf. keinen Schutz vor Unfällen mit diesem Falt- E-Bike. Um festzustellen, ob eine Versicherungsdeckung besteht, wenden Sie sich an Ihren Versicherungsvertreter. Das Falt-E-Bike darf nicht im Regen stehen gelassen oder ins Wasser getaucht werden. Wenn Wasser in das Steuergerät und das Antriebsrad eindringt, kann dies einen Kurzschluss verursachen und die elektrischen Komponenten beschädigen. Verändern Sie keine Komponenten am Falt-E-Bike. Änderungen am Falt-E-Bike, die von Blaupunkt nicht genehmigt wurden, führen zum Erlöschen der Gewährleistung/ Garantie des Herstellers und können zu Schäden oder Verletzungen führen. Fahren Sie immer mit einer angemessenen Geschwindigkeit in Bezug auf Licht, Wetter und Straßenbedingungen, Verkehr, Sicht und Ihrer fahrerischen Fähigkeiten.DE

1. WICHTIGE SICHERHEITSHINWEISE

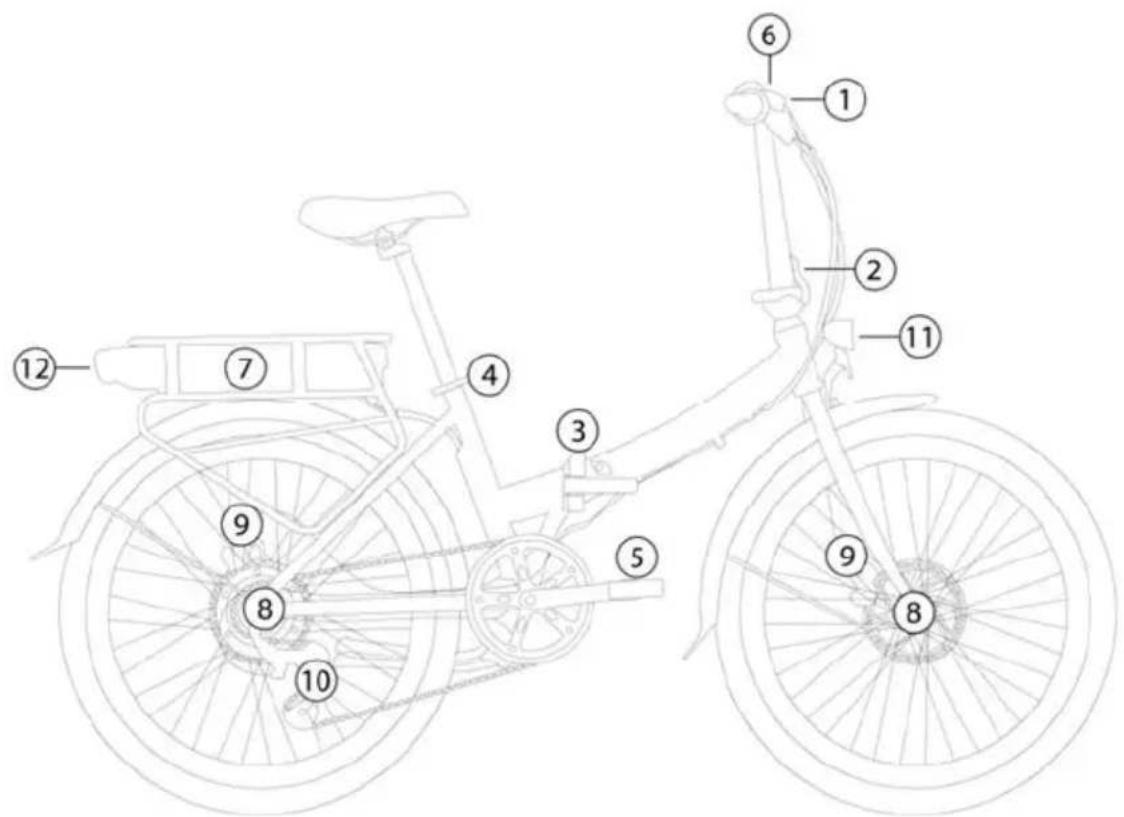

① Lenker (Modellabhängig mit Schnellspanner für Höhenverstellung) ② Schnellspanner/ Faltgelenk Lenkstange ③ Schnellspanner/ Faltgelenk Rahmen ④ Schnellspanner für Sattelhöhe ⑤ Faltpedale

⑥ Computer ⑦ Akku (Modellabhängig entnehmbar, mit Ladebuchse, Schalter und Kapazitätsanzeige) ⑧ Nabenmotor Hinterrad bzw. Vorderrad (Modellabhängig) ⑨ Scheibenbremse/ Felgenbremse/ Rücktrittbremse (Modellabhängig) ⑩ Naben- bzw. Kettenschaltung (Modellabhängig) ⑪ Frontleuchte ⑫ Rücklicht (Modellabhängig mit integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die gezeigten Optionen können variieren.

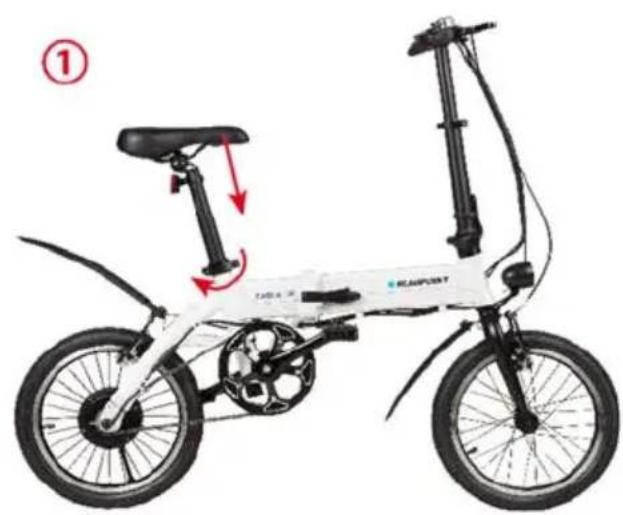

Öffnen Sie die Schnellspanner an der Sattelstütze (1) und drücken Sie den Sitz ganz nach unten. Pedale nach innen drücken und anklappen (2-4) Entsperren und lösen Sie die Schnellspannklemme (5) und klappen Sie die Lenkstange zusammen. Den Klapphebel (6) lösen und das Falt-E-Bike zusammenklappen.

SICHERHEITSHINWEISE: Stellen Sie sicher, dass alle Verriegelungen bzw. Schnellspanner vor dem Fahren mit dem Falt-E-Bike ordnungsgemäß befestigt und geschlossen sind. Klappen Sie bei geklapptem Falt-E-Bike die Rahmenverriegelung nicht zu bzw. klappen Sie diese nicht auf die Kontakte, da hierdurch beim Transport die Kontakte beschädigt werden können.

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die gezeigten Optionen können variieren.DE

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die gezeigten Optionen können variieren.5. FUNKTIONSWEISE DES ANTRIEBS Das Antriebssystem besteht aus den folgenden Komponenten: Kadenz- Sensor: Erfasst die Trittfrequenz Smart Controller: Ansteuerung des Motors unter Berücksichtigung der vorgenommenen Einstellungen am Computer BMS: Akku mit integriertem BMS (Battery Management System) Brushless motor: Der Antrieb, bietet die Tretunterstützung an Smart Cycling Computer: Steuerungs- und Anzeigeeinheit (Computer) Sobald Sie mit dem Radfahren beginnen, erkennt das System Ihre Trittfrequenz (Pedalbewegungsrate des Radfahrers) sowie die Fahrgeschwindigkeit und steuert den Elektromotor entsprechend der auf dem Computer vorgenommenen Einstellungen, um die richtige Kraftunterstützung für Ihre Fahrbedingungen bereitzustellen und Ihnen das Fahren leichter und angenehmer zu machen.

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die gezeigten Optionen können variieren.

6. DER AKKU (ENTNAHME, AUFLADEN, WARTUNG, REICHWEITE)

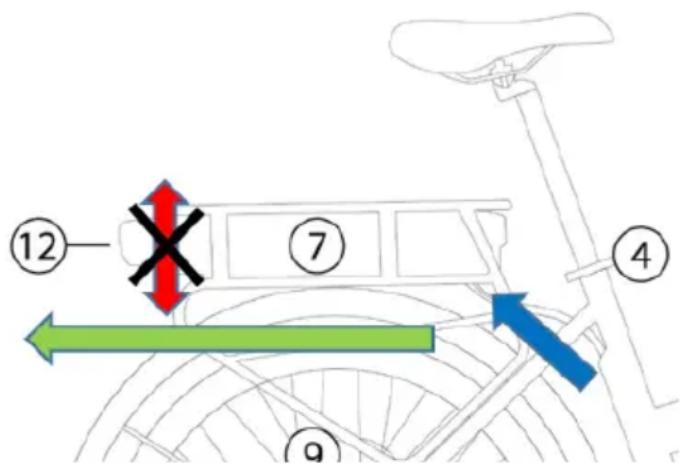

ENTNAHME Abhängig vom Modell kann der Akku entnommen und separat geladen werden: Den Akku ⑦ mit dem Schlüssel (Schloss siehe blauer Pfeil nahe der Sattelstange ④) entriegeln, je nach Schloss muss der Schlüssel in der Entriegelungsposition festgehalten werden, während der Akku entnommen wird. Den Akku nun unter der Rückleuchte ⑫ greifen und vorsichtig, ohne Gewalt in waagerechter Richtung nach hinten herausziehen (langer, grüner Pfeil), Verkanten oder anheben/ herunter drücken ist hierbei zu vermeiden.

Hinweis: Je nach Modell kann sich der Akku auch im Rahmen befinden und die Entnahme des Akkus abweichen.

AUFLADEN Der Akku muss vor dem ersten Gebrauch aufgeladen werden. Verwenden Sie ausschließlich das von Blaupunkt dafür bestimmte Original-Ladegerät, andernfalls kann der Akku beschädigt werden und es kann zu einem Brand und anderen Gefahren kommen. Beim Verwenden eines anderen Ladegeräts erlischt die Gewährleistung/ Garantie. Wir empfehlen Ihnen, das Laden unter Aufsicht durchzuführen. Prüfen Sie sorgfältig, ob die Nenneingangsspannung des Ladegeräts mit der Spannung des Stromnetzes übereinstimmt. Laden Sie den Akku an einem trockenen Ort auf und sorgen Sie für ausreichende Belüftung. Weder der Akku noch das Ladegerät dürfen während des Ladevorgangs abgedeckt werden. Verbinden Sie zuerst den Ausgangsstecker des Ladegeräts (2) mit der Ladebuchse des Akkus. Verbinden Sie dann den Eingangsstecker (1) des Ladegeräts mit der Steckdose. Je nach Modell können Sie den Akku entnehmen und auch separat laden. Das vollständige Aufladen eines Akkus dauert abhängig vom Ladezustand und Modell 2- 8 Stunden. Wenn die Ladekontrollleuchte am Ladegerät von rot zu grün wechselt, ist der Akku vollständig aufgeladen. Ziehen Sie nach dem Aufladen zuerst den Netzstecker (1) heraus und dann den mit dem Akku verbundenen Stecker (2).DE

6. DER AKKU (ENTNAHME, AUFLADEN, WARTUNG, REICHWEITE)

Hinweis: Je nach Modell kann sich der Akku auch im Rahmen befinden und die Entnahme des Akkus abweichen.

WARTUNG Sie können die bestmögliche Leistung und Lebensdauer Ihres Akkus erzielen, indem Sie ihn regelmäßig vor der Verwendung aufladen auch wenn er nicht vollständig entladen ist. Laden Sie den Akku bei Zimmertemperatur. Verwenden Sie den Akku im Temperaturbereich von 0°- 25°C . Wenn Sie einen vollständig entladenen Akku längere Zeit lagern, führt dies zu einem dauerhaften Funktionsverlust. Laden Sie einen leeren Akku so bald wie möglich wieder auf. Bei längerer Lagerung bzw. Nichtbenutzung den Akku mit ca. 50- 70% Ladung lagern und regelmäßig auf noch vorhandene Ladung zu prüfen. Ein wegen unterlassenem Aufladen defekter Akku stellt keinen Gewährleistungsanspruch dar. Wenn der Akku einen Schalter besitzt (modellspezifisch), ist dieser auszuschalten. Jeder Akku mit Li-Ion-Technologie unterliegt einem unaufhaltsamen chemischen Alterungsprozess, dieser Prozess läuft auch ohne die Verwendung bzw. ohne Laden des Akkus ab. Die Kapazität des Akkus sinkt mit zunehmendem Alter. Nachlassende Kapazität ist kein Mangel bzw. stellt keinen Gewährleistungsanspruch dar. Befolgen Sie zur Vermeidung von Umweltverschmutzung die kommunalen Vorschriften zur ordnungsgemäßen Entsorgung des Akkus.

REICHWEITE Die angegebene, modellabhängige Reichweite ist eine Maximalangabe. In Fahrtests bei uns im Haus konnten diese Reichweiten problemlos erreicht oder sogar übertroffen werden. Es sind jedoch auch weitaus kürzere Reichweiten von unter 20 km möglich.

Die Reichweite mit einer Akkuladung hängt von vielen Faktoren ab, wie zum Beispiel: Unterstützungsstufe/ Eigenleistung des Fahrers – nutzen Sie kleinere Unterstützungsstufen und erhöhen Sie die Eigenleistung zur Maximierung der Reichweite. Fahrgeschwindigkeit – höhere Geschwindigkeiten, insbesondere mit höheren Unterstützungsstufen kosten mehr Akkuleistung. Trittfrequenz – höhere Trittfrequenzen (schnelleres Treten) optimieren den Wirkungsgrad, langsames Treten kostet mehr Energie. Anfahren und Bremsen – Häufiges Bremsen und damit verbundenes Anfahren entleert den Akku schneller als lange Strecken mit gleichmäßiger Geschwindigkeit. Körperliche Fitness des Fahrers – je mehr und öfter Sie Fahrrad fahren, desto mehr steigern Sie Ihre körperliche Fitness und werden höherer Reichweiten erzielen Schaltverhalten des Fahrers (wenn Schaltung vorhanden) – Richtiges Schalten optimiert den Wirkungsgrad, Anfahren und Steigungen bewältigt man am besten in einem kleinen, leichten Gang. Straßenbeschaffenheit – ebene Straßenoberflächen verringern den Rollwiderstand und erhöhen die Reichweite. Windverhältnisse/ Sitzhaltung des Fahrers – aufrechte Sitzpositionen erhöhen den Windwiderstand, ebenso erfordert Fahren bei Gegenwind mehr Energie. Gewicht – Das Gesamtgewicht von Fahrrad, Gepäck und Fahrer sollte möglichst niedrig gehalten werden. Reifendruck – Minimieren Sie den Rollwiderstand durch passenden Reifendruck, ein höherer Reifendruck sorgt für einen niedrigeren Rollwiderstand. Temperatur – Mit niedrigeren Temperaturen nimmt die Leistungsfähigkeit des Akkus ab. Im Winter sinken daher die Reichweiten mit einer Akkuladung. Lagern Sie den Akku im Winter bei Raumtemperatur und setzen ihn erst bei Fahrtantritt in das Rad ein. Leistungsanzeige des Computers – Einige Computermodelle zeigen die Motorleistung an, eine durchschnittlich niedrigere Leistungsangabe bedeutet eine höhere Reichweite.DE

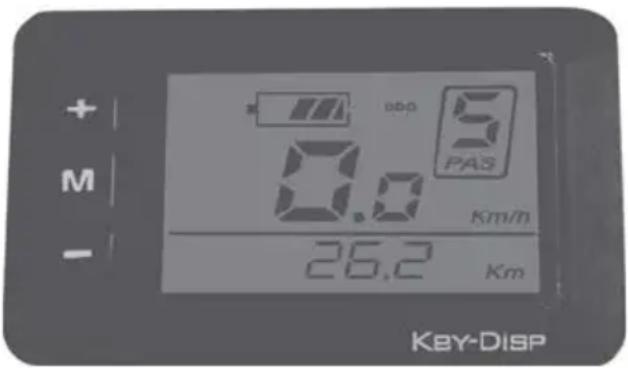

Die Steuereinheit ist in das LC-Display integriert und steuert das Antriebssystem. Es befindet sich am Lenker. Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

Halten Sie die mittlere Taste für 2 Sekunden gedrückt, um das Steuergerät und den elektrischen Antrieb ein- bzw. auszuschalten. Das System schaltet sich automatisch aus, wenn das Falt-E-Bike länger als 10 Minuten nicht verwendet wird.

Drücken Sie die Tasten oder , um die gewünschte Unterstützungsstufe für das System auszuwählen. Die niedrigste ist Stufe 1 und die höchste ist Stufe 5. Beim Einschalten ist die Standardeinstellung Stufe 1. Wenn Leistungsstufe „0“ angezeigt wird, bedeutet dies, dass sich das Falt-E-Bike im Parkmodus befindet bzw. Sie können es ohne Motorunterstützung verwenden. SICHERHEITSHINWEIS: Beim Bewegen der Pedale kann der Motor bereits starten, wenn Sie noch nicht sicher auf dem Rad sitzen. Schalten Sie den Computer erst ein, wenn Sie auf dem Falt-E-Bike Platz genommen haben bzw. stellen Sie die Unterstützungsstufe auf 0. Stellen Sie die Unterstützung auf 0 bevor Sie vom Rad absteigen.

1.3 Licht/ Hintergrundbeleuchtung an/ aus:

Mit dem Display eingeschaltet, halten die Taste für 2 Sekunden gedrückt, um Scheinwerfer, Rücklicht (Modellabhängig) und Hintergrundbeleuchtung ein- / auszuschalten.

Das Falt-E-Bike ist mit einer Schiebehilfe ausgestattet. Diese Funktion bewegt Ihr Falt- E-Bike mit einer konstanten Geschwindigkeit von 6 km/h ohne Pedalbewegung vorwärts und erfordert lediglich, dass sie es beim Laufen daneben im Gleichgewicht halten. Dies ist sehr praktisch, wenn Sie das Falt-E- Bike steil bergauf schieben müssen. Halten Sie die Taste gedrückt, um die Schiebehilfe zu aktivieren. Diese Funktion bleibt so lange aktiviert, wie Sie die Taste gedrückt halten und deaktiviert sich in dem Moment, in dem Sie die Taste nicht mehr gedrückt halten. SICHERHEITSHINWEIS: Die Schiebehilfe-Funktion darf nur verwendet werden, wenn die Räder Bodenkontakt haben. Beim Aktivieren der Schiebehilfe kann bei unsachgemäßer Verwendung Verletzungsgefahr bestehen, da sich das vom Motor angetriebene Rad zu drehen beginnt.

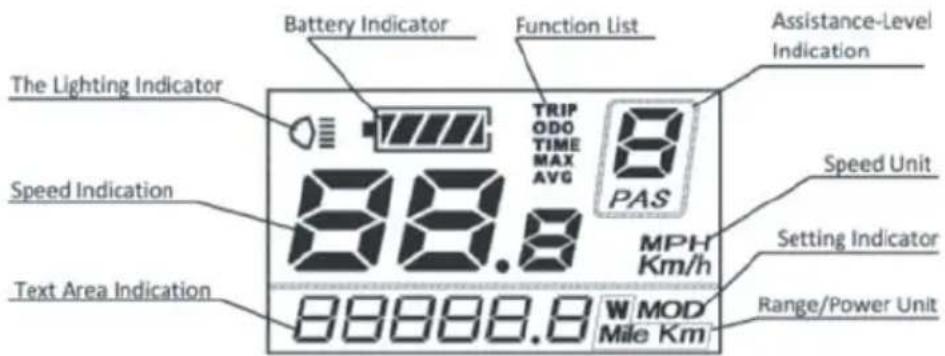

1.5 Anzeigeinformationen:

Sie können zwischen verschiedenen Informationen wechseln: Drücken Sie die mittlere Taste wiederholt, um Folgendes anzuzeigen: Aktuelle Geschwindigkeit -> Fahrdistanz-> Fahrzeit (Stunden) -> Maximale Geschwindigkeit -> Durchschnittliche Fahrgeschwindigkeit -> Motorleistung (Watt) -> Aktuelle Geschwindigkeit.

Steuergerät Anzeige Information

Wenn der Akku vollständig aufgeladen ist, leuchten alle LED-Segmente sowie der Rand auf, wobei die Segmente nach und nach erlöschen, wenn sich der Akku während des Betriebs verbraucht. Wenn alle Segmente ausgeschaltet sind und der Rand blinkt, muss der Akku aufgeladen werden.

Zeigt den aktuellen Anzeigemodus an: Fahrdistanz (TRIP), Gesamtstrecke (ODO), Fahrzeit, maximale Geschwindigkeit, Durchschnittsgeschwindigkeit.

1.3 Assistance-Level Indication (PAS):

Zeigt die ausgewählte Unterstützungsstufe von 0 (aus) bis 5 (höchste Unterstützungsstufe) oder P für die Schiebehilfe (6 km/h) an.

Zeigt an, ob die Geschwindigkeit in km/h oder in MPH angezeigt wird (Werkseinstellung: km/h)

MOD zeigt den aktiven Einstellungsmodus an (siehe das allgemeine Einstellungsmenü)

1.6 Range/ Power unit:

Zeigt die aktuelle Anzeigeeinheit an

1.7 Text area indication:

Zeigt verschiedene Informationen einschließlich Fehlercode an. SICHERHEITSHINWEIS: Verwenden Sie Ihr Falt-E-Bike nicht, wenn ein Fehler angezeigt wird, wenden Sie sich umgehend an Ihren Händler!

1.8 Speed indication:

Anzeige der Fahrgeschwindigkeit

1.9 Lighting indicator:

Statusanzeige von Licht/ Hintergrundbeleuchtung ein/ aus .DE

Steuergerät Anzeige Information

Zeigt den aktuellen Anzeigemodus an: Fahrdistanz (TRIP), Gesamtstrecke (ODO), Fahrzeit, maximale Geschwindigkeit, Durchschnittsgeschwindigkeit.

1.3 Assistance-Level Indication (PAS):

Zeigt die ausgewählte Unterstützungsstufe von 0 (aus) bis 5 (höchste Unterstützungsstufe) oder P für die Schiebehilfe (6 km/h) an.

Zeigt an, ob die Geschwindigkeit in km/h oder in MPH angezeigt wird (Werkseinstellung: km/h)

MOD zeigt den aktiven Einstellungsmodus an (siehe das allgemeine Einstellungsmenü)

1.6 Range/ Power unit:

Zeigt die aktuelle Anzeigeeinheit an

1.7 Text area indication:

Zeigt verschiedene Informationen einschließlich Fehlercode an. SICHERHEITSHINWEIS: Verwenden Sie Ihr Falt-E-Bike nicht, wenn ein Fehler angezeigt wird, wenden Sie sich umgehend an Ihren Händler!

1.8 Speed indication:

Anzeige der Fahrgeschwindigkeit

1.9 Lighting indicator:

Statusanzeige von Licht/ Hintergrundbeleuchtung ein/ aus .Allgemeines Einstellungsmenü Halten Sie nach dem Einschalten des Systems die Tasten (+) und (-) 2 Sekunden lang gedrückt, um das allgemeine Einstellungsmenü aufzurufen. Um das allgemeine Einstellungsmenü zu verlassen, halten Sie die mittlere Taste 2 Sekunden lang gedrückt. Fahrdistanz zurücksetzen: TC wird angezeigt. Umschalten mit (+) und (-) zwischen Y und N. Mit Y wird das zurücksetzen der Fahrdistanz bestätigt. Drücken Sie die MODE-Taste, um die Einstellungen zu speichern und zu den Kontrasteinstellungen zu wechseln.

Einstellung der Hintergrundbeleuchtung: bL wird angezeigt. Der Standardwert ist 1. Drücken Sie (+) oder (-), um zwischen den verschiedenen Helligkeitsstufen zu wechseln. Drücken Sie die MODE-Taste, um die Einstellungen zu speichern und zu den Einstellungen für km/ Meilen zu wechseln.

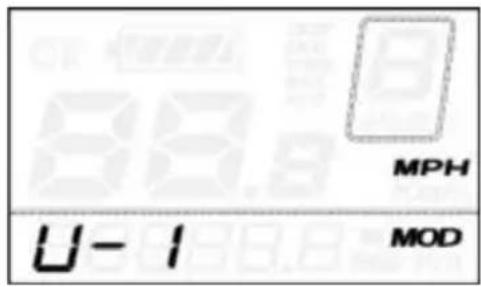

KM/ MEILEN Einstellung für das Display: U wird angezeigt. 1 steht für Meilen und 2 Kilometer. Der Standardwert ist 2. Drücken Sie die UP / DOWN-Tasten, um den gewünschten Modus auszuwählen. Um die Änderungen zu speichern, drücken Sie die MODE-Taste, um die Einstellungen zu speichern. Das System bringt Sie zurück zum Zurücksetzen der Fahrdistanz.

SICHERHEITSHINWEIS: Nehmen Sie die Einstellungen nur bei stehendem Falt-E-Bike vor.

Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

Drücken Sie die Tasten oder , um die gewünschte Unterstützungsstufe für das System auszuwählen. Die niedrigste ist Stufe 1 und die höchste ist Stufe 3. Beim Einschalten ist die Standardeinstellung Stufe 1. Wenn Leistungsstufe „0“ angezeigt wird, bedeutet dies, dass sich das Falt-E-Bike im Parkmodus befindet bzw. Sie können es ohne Motorunterstützung verwenden. SICHERHEITSHINWEIS: Beim Bewegen der Pedale kann der Motor bereits starten, wenn Sie noch nicht sicher auf dem Rad sitzen. Schalten Sie den Computer erst ein, wenn Sie auf dem Falt-E- Bike Platz genommen haben bzw. stellen Sie die Unterstützungsstufe auf 0. Stellen Sie die Unterstützung auf 0 bevor Sie vom Rad absteigen.

1.3 Licht/ Hintergrundbeleuchtung an/

aus: Mit dem Display eingeschaltet, halten die Taste für 2 Sekunden gedrückt, um Scheinwerfer, Rücklicht und Hintergrundbeleuchtung ein- / auszuschalten.

1.4 Anzeigeinformationen:

Sie können zwischen verschiedenen Informationen wechseln: Drücken Sie die mittlere Taste wiederholt, um Folgendes anzuzeigen: Fahrdistanz-> Gesamtdistanz -> Fahrzeit (Stunden)

SICHERHEITSHINWEIS: Nehmen Sie die Einstellungen nur bei stehendem Falt-E-Bike vor.DE

Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

1.3 Licht/ Hintergrundbeleuchtung an/

aus: Mit dem Display eingeschaltet, halten die Taste für 2 Sekunden gedrückt, um Scheinwerfer, Rücklicht und Hintergrundbeleuchtung ein- / auszuschalten.

1.4 Anzeigeinformationen:

Sie können zwischen verschiedenen Informationen wechseln: Drücken Sie die mittlere Taste wiederholt, um Folgendes anzuzeigen: Fahrdistanz-> Gesamtdistanz -> Fahrzeit (Stunden)

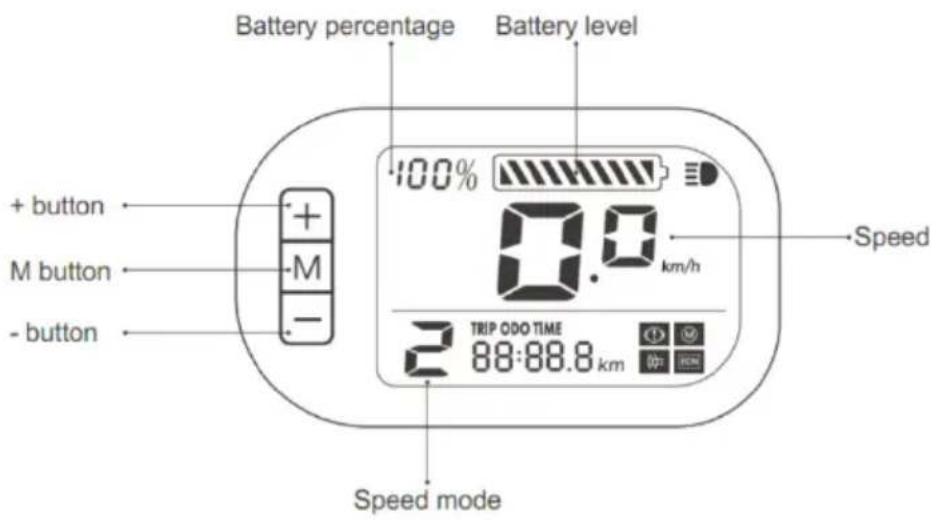

SICHERHEITSHINWEIS: Nehmen Sie die Einstellungen nur bei stehendem Falt-E-Bike vor.Steuergerät Anzeigeinformationen

Wenn der Akku vollständig aufgeladen ist, leuchten alle LED-Segmente auf, die Anzeige zeigt 100%, wobei die Segmente nach und nach erlöschen, wenn sich der Akku während des Betriebs verbraucht. Wenn alle Segmente ausgeschaltet sind, muss der Akku aufgeladen werden.

Anzeige der Fahrgeschwindigkeit. Zeigt an, ob die Geschwindigkeit in km/h oder in MPH angezeigt wird

1.3 Speed mode (PAS):

Zeigt die ausgewählte Unterstützungsstufe von 0 (aus) bis 3 (höchste Unterstützungsstufe) an. Zeigt den aktuellen Anzeigemodus an: Fahrdistanz (TRIP), Gesamtstrecke (ODO), Fahrzeit (TIME).

Zeigt an, dass das Licht eingeschaltet ist, je nach Lampe bitte an der Lampe prüfen, ob diese einen zusätzlichen Schalter besitzt.

SICHERHEITSHINWEIS: Verwenden Sie Ihr Falt-E-Bike nicht, wenn ein Fehler angezeigt wird, wenden Sie sich umgehend an Ihren Händler!

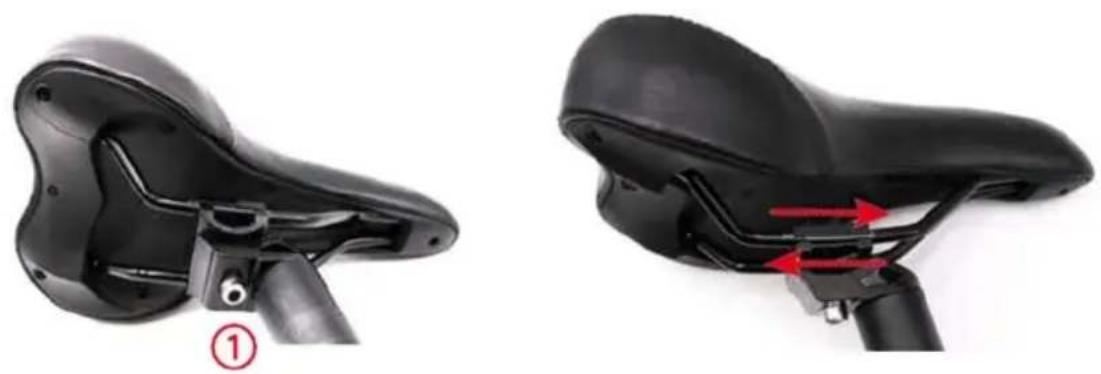

8. POSITION / HÖHE DES SATTELS (MODELLSPEZIFISCH)

Ein richtig eingestellter Sattel kann Unannehmlichkeiten beim Fahren mit dem Falt-E-Bike minimieren und das Fahren effizienter gestalten. Nehmen Sie sich etwas Zeit für das Finden der korrekten Sattelposition, da dies Ihr Fahrerlebnis insgesamt verbessert. Sättel können auf drei Arten eingestellt werden: Sattelhöhe, Vorwärts-/Rückwärtsposition und Neigungswinkel. Wenn sich der Sattel bei geschlossenem Schnellspanner/ geschlossener Verschraubung verdrehen/ verstellen lässt, stellen Sie den Schnellspanner im geöffneten Zustand mit der kleinen Rändelschraube am Schnellspanner nach. Wenn Sie den Schnellspanner zu schwer schließen können, lösen Sie die Rändelschraube etwas. Bzw. ziehen die Schraube, welche die Sattelstange fixiert nach. Die Sattelhöhe beeinflusst Ihre Hebelwirkung auf die Pedale. Ist sie zu niedrig, belasten Sie Ihre Knie, ist sie zu hoch, können Sie den Sattel übermäßig abreiben. Es gibt verschiedene Möglichkeiten, die richtige Sattelhöhe einzustellen. Eine gute Möglichkeit ist es, mit beiden Füßen auf den Pedalen auf dem Falt-E-Bike zu sitzen - lassen Sie sich von einer zweiten Person helfen, um dabei nicht zu umzufallen. Stellen Sie Ihre Pedale in die 6-Uhr- und 12-Uhr-Position. Das untere Bein sollte vollständig gestreckt sein, wenn die Ferse auf dem unteren Pedal platziert ist. Wenn es angewinkelt ist, müssen Sie den Sattel höher einstellen. Wenn Sie das Pedal nicht mit der Ferse erreichen können, senken Sie den Sattel ab. Sie können den Sattelwinkel und die vordere / hintere Position ändern, indem Sie die Inbusschraube (1) lösen und den Sattel nach Ihren Wünschen einstellen. Ziehen Sie die Inbusschraube wieder an, wenn Sie die richtige Position eingestellt haben.

8. POSITION / HÖHE DES SATTELS (MODELLSPEZIFISCH)

SICHERHEITSHINWEIS: Die Sattelstütze hat eine Markierung für die maximale Höhe. Wie auch immer Sie den Sattel einstellen: Diese Linie sollte immer unterhalb der Sattelstützenklemme liegen und somit knapp nicht sichtbar sein. Der Fahrer kann schwere Verletzungen erleiden, wenn die Sattelhöhe zu hoch eingestellt ist und die Sattelstange instabil wird.9. BREMSEN, BREMSANLAGE (MODELLSPEZIFISCH) Stellen Sie sicher, dass Sie wissen wie Ihre Bremsen funktionieren, bevor Sie losfahren. Linker Bremshebel: Vorderbremse Rechter Bremshebel: Hinterradbremse Bei einigen Modellen mit Nabenschaltung steht eine zusätzliche Rücktrittbremse zur Verfügung. Diese Bremse betätigen Sie, indem Sie die Pedale entgegen der normalen Tretbewegung bewegen und kräftig drücken. Bei einigen Modellen (z.B. dem Falt-E-Trike) lassen sich die Bremsen blockieren um das Wegrollen zu unterbinden. Hierzu die Bremse anziehen, den Knopf auf der Bremse hineindrücken und anschließend den Bremshebel wieder loslassen. Vor der Fahrt muss die Bremse einmal angezogen werden, der Knopf löst sich nun wieder und die Bremse ist freigegeben. SICHERHEITSHINWEIS: Bitte beachten Sie, dass die Wirksamkeit der Bremsen bei Nässe oder auf rutschigen Oberflächen unterschiedlich sein kann. Bitte berücksichtigen Sie beim Fahren die Möglichkeit längerer Bremswege und rutschiger Oberflächen und passen Ihre Fahrweise entsprechend an (z.B. Geschwindigkeit verringern, Sicherheitsabstände erhöhen). Einbremsen neuer Bremsbeläge: Beschleunigen Sie das Fahrrad auf 25 km/h. Bremsen Sie kontrolliert (ohne die Räder blockieren zu lassen) aber kraftvoll bis zum Stillstand. Wiederholen Sie dies ca. 10- 20 Mal. SICHERHEITSHINWEIS: Bitte beachten Sie, dass die Bremsen heiß werden, wenn Sie häufig verwendet werden, die Berührung kann zu Verbrennungen führen!

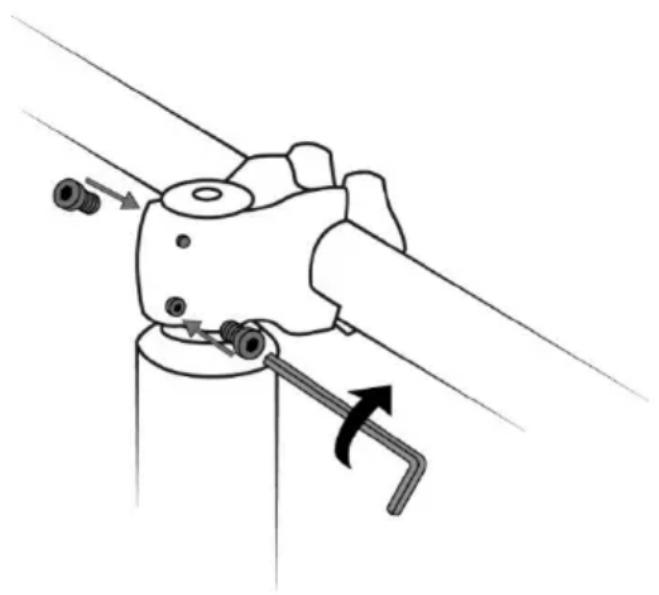

Je nach Modell muss der Lenker noch am Fahrrad montiert werden: Entfernen Sie hierzu den auf der Lenkstange verschraubten Deckel und setzen den Lenker auf. Die innere Lenkstange darf nicht herausragen, lassen Sie hier ca. 2 mm Platz, andernfalls schließt der Deckel anschließend nicht mehr bündig. Ziehen Sie anschließend die beiden Schrauben fest. Montieren Sie zum Schluss den Deckel wieder. Bei Modellen mit Schnellspanner(n) an der Lenkstange achten Sie auf festen Sitz des/ der Schnellspanner(s) um ein Verdrehen des Lenkers zu vermeiden.

11. GANGSCHALTUNG (MODELLSPEZIFISCH)

BETRIEB DER GANGSCHALTUNG

Stellen Sie sicher, dass Sie den Gangwechsel nur bei leichtem Treten ausführen. Schalten Sie behutsam Gang für Gang während Sie mit wenig Druck in die Pedale treten.

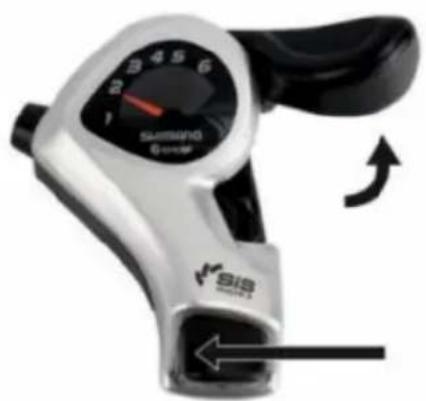

Kettenschaltung Wenn Sie einen leichteren Gang einlegen möchten, drücken Sie den Hebel (A) schrittweise nach vorne. Wenn Sie den Hebel weiter nach vorne bewegen, können Sie auch einen Gang überspringen. Wenn Sie einen schwereren Gang wählen möchten, drücken Sie die Taste (B), um je einen Gang hoch zu schalten.

(A) Hebel / Gang nach unten

(B) Taste / Gang nach oben

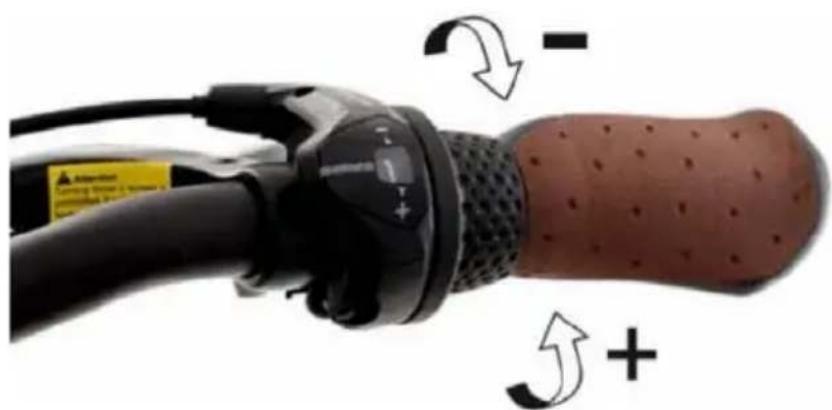

Nabenschaltung Wenn Sie einen leichteren Gang einlegen möchten, drehen Sie den Griff schrittweise vorwärts (+). Die Anzeige zeigt Ihnen entsprechend den eingelegten Gang an. Wenn Sie einen schwereren Gang einlegen möchten, drehen Sie den Griff schrittweise rückwärts (-). Die Anzeige zeigt Ihnen entsprechend den eingelegten Gang an.DE

11. GANGSCHALTUNG (MODELLSPEZIFISCH)

BETRIEB DER GANGSCHALTUNG

Stellen Sie sicher, dass Sie den Gangwechsel nur bei leichtem Treten ausführen. Schalten Sie behutsam Gang für Gang während Sie mit wenig Druck in die Pedale treten.

(A) Hebel / Gang nach unten

(B) Taste / Gang nach oben

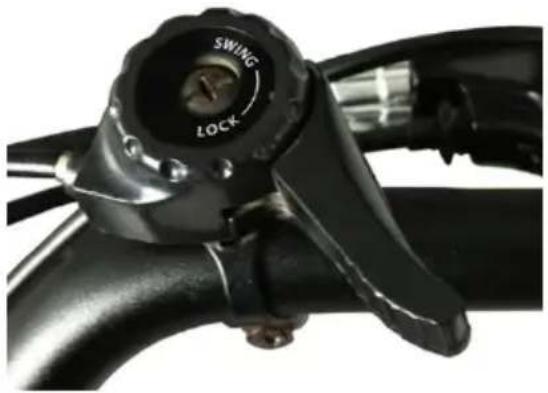

BETRIEB DES SCHWENKMECHANISMUS

Systembedingt kann sich ein Trike nicht wie ein normales Fahrrad in die Kurve legen- durch den Schwenkmechanismus erlaubt es jedoch komfortableres Fahren. Engere Kurven/ ein kleinerer Kurvenradius und ein natürlicheres Fahrgefühl sind bei aktivem Schwenken möglich.

Beim Aufsteigen auf das Rad muss der Schwenkmechanismus blockiert sein, der Hebel muss hierzu wie auf der Abbildung auf LOCK stehen. Wenn der Schwenkmechanismus nicht eingerastet ist, ist der Hebel auf die Stellung LOCK zu bringen, den vorderen Teil des TRIKE in eine senkrechte Position bringen, bis der Mechanismus einrastet und der Vorderteil des TRIKE senkrecht blockiert ist. Nach aufsitzen bzw. anfahren können Sie den Hebel entgegen dem Uhrzeigersinn auf die Stellung SWING bringen, bis der Hebel parallel zum Lenker steht. Hierdurch wird das Schwenken aktiviert. Alternativ kann der Mechanismus beim Fahren auch dauerhaft blockiert bleiben.

SICHERHEITSHINWEISE: Wenn Sie den Mechanismus lösen, kann das Rad unerwartet zur Seite kippen. Bitte machen Sie sich mit dem Schwenkmechanismus behutsam vertraut und nehmen Sie ggf. eine Person zu Hilfe bis Sie sich sicher fühlen. Wenn Sie den Mechanismus währen der Fahrt in die LOCK- Position bringen, kann das Fahrverhalten sich unerwartet ändern, da die Mechanik beim erreichen einer senkrechten Position einrastet und blockiert. In starken Kurven darf die maximale Geschwindigkeit von 13 km/h nicht überschritten werden um die Fahrsicherheit zu gewährleisten. Der Schwenkmechanismus ist beim Abstellen des Falt-E-Trikes auf die LOCK- Position zu stellen und einzurasten.

13. WARTUNG: VOR DER ERSTEN INBETRIEBNAHME

Laden Sie den Akku vollständig auf. Stellen Sie sicher, dass Ihr Falt-E-Bike einsatzbereit ist und an Ihren Körper angepasst ist, einschließlich der Position und der Befestigung von Sattel und Lenker. Kontrollieren Sie die Sicherung/ Verschraubung der Räder, Lenker, Sattel, Bremsen sowie aller wichtigen Schrauben und Schnellspanner. Prüfen Sie den Reifendruck (Hinweise zum minimalen / maximalen Druck finden Sie auf der Flanke der Reifen). Als Faustregel können Sie den Reifendruck wie folgt überprüfen: Wenn Sie Ihren Daumen auf einen aufgepumpten Reifen drücken, sollten Sie seine Form durch Druck nicht wesentlich ändern können Betreiben und fahren Sie Ihr Falt-E-Bike zuerst an einem ruhigen und sicheren Ort. Vergewissern Sie sich, dass Sie wissen, welcher Hebel welche Bremse betätigt. Überprüfen Sie die Montage und Einstellung der Bremsen. Schieben Sie die das Falt-E-Bike mit angezogenen Bremsen nach vorne. Die Hinterradbremse sollte vollständig verhindern, dass sich das Hinterrad bewegt, während die Vorderradbremse das Hinterrad mit seiner Bremswirkung vom Boden heben sollte. Die Lenkung des Falt-E-Bikes sollte beim Bremsen nicht klappern oder Spiel (nach rechts/ links) aufweisen. Verwenden Sie das Falt-E-Bike nicht, wenn der Computer eine Fehlermeldung anzeigt

14. WARTUNG: VOR JEDER FAHRT

13. WARTUNG: VOR DER ERSTEN INBETRIEBNAHME

14. WARTUNG: VOR JEDER FAHRT

Überprüfen Sie die Reifen und Felgen. Suchen Sie nach Beschädigungen, Rissen, Verformungen oder Abnutzung sowie evtl. Fremdkörpern wie Glasscherben oder scharfen Steinen. Sollten Sie in den Reifen Einschnitte, Risse oder Löcher finden, fahren Sie bitte nicht weiter. Lassen Sie Ihr Falt-E-Bike zunächst von qualifizierten Fahrradmonteuren überprüfen. Überprüfen Sie Rahmen, Gabel und montierte Komponenten auf Beschädigungen und lose Teile. Prüfen Sie die Funktionsfähigkeit der Bremsen. Schieben Sie die das Falt-E-Bike mit angezogenen Bremsen nach vorne. Die Hinterradbremse sollte vollständig verhindern, dass sich das Hinterrad bewegt, während die Vorderradbremse das Hinterrad mit seiner Bremswirkung vom Boden heben sollte. Die Lenkung des Falt-E-Bikes sollte beim Bremsen nicht klappern oder Spiel (nach rechts/ links) aufweisen. Verwenden Sie das Falt-E-Bike nicht, wenn der Computer eine Fehlermeldung anzeigt15. WARTUNG: REGELMÄSSIGE REINIGUNG Verwenden Sie zur Reinigung des Falt-E-Bikes kein Wasser, da die elektrischen und elektronischen Systeme nass werden können, was zu Fehlfunktionen des Falt-E-Bikes oder zu Gesundheitsschäden führen kann. Wischen Sie verschmutzte lackierte Teile oder Kunststoffteile vorsichtig mit einem weichen, feuchten Tuch und einer neutralen Reinigungslösung ab. Trocknen Sie die Teile vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie zum Abwischen von elektrischen Anschlüssen, Bremsbelägen, Rädern, Reifen oder Kunststoffteilen kein fettiges Tuch und schmieren sie diese Teile NICHT ab.

16. WARTUNG: REGELMÄSSIGE KONTROLLEN

Nach nicht mehr als 500 km Fahrleistung oder spätestens halb- jährlich müssen die nachfolgenden Punkte überprüft werden, wir empfehlen diese Arbeiten von einem Fachmann/ Fahrradhändler durchführen zu lassen. Hierfür finden Sie am Ende dieser Anleitung auch einen Servicenachweis, den Ihr Händler abstempeln kann. Bitte beachten Sie, dass die Wartungsintervalle je nach Einsatzgebiet variieren können- z.B. stark staubige Betriebsumgebungen machen u.U. kleinere Intervalle nötig. Kontrollieren Sie die Sicherung/ Verschraubung der Räder, Lenker, Sattel sowie aller wichtigen Schrauben und Schnellspanner. Prüfen Sie, ob der Akku ausreichend geladen ist. Prüfen Sie, ob die Brems- und Schaltzüge ausreichend geschmiert und die Bremsbeläge in gutem Zustand sind. Prüfen Sie, ob die Fahrradkette ausreichend geschmiert ist. Prüfen Sie die Justage der Schaltung, wenn die Gänge nicht korrekt schalten oder die Kette starke Laufgeräusche macht. Prüfen Sie, ob Schweißnähte des Rahmens, Speichen/ Felgen in gutem Zustand und frei von Beschädigung, Bruch, Korrosion oder Oxidation sind.

17. BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Falt-E-Bike ist nur für den Transport einer Person bestimmt. Montieren Sie geeignete Ausrüstung, wenn Sie Gepäck transportieren möchten. Stellen Sie sicher, dass Sie die maximal zulässige Last (Fahrer + Gepäck) nicht überschreiten. Stellen Sie sicher, dass Gepäck sich nicht lösen und ggf. in bewegliche Teile des Fahrrades geraten kann. Hersteller und Händler übernehmen keine Haftung für Aktivitäten, die über den bestimmungsgemäßen Gebrauch hinausgehen. Dies gilt für die Nichteinhaltung von Sicherheitshinweisen und daraus resultierende Schäden, insbesondere für die Benutzung dieses Falt-E-Bikes im Gelände, bei Überladung jeglicher Art oder nicht ordnungsgemäße Beseitigung von Mängeln. Das Falt-E-Bike ist für die Verwendung auf Straßen, Radwegen und gut befestigten Wegen ausgelegt, es ist nicht für extreme Beanspruchungen ausgelegt, wie sie z. B. beim Herunterfahren von Stufen oder Sprüngen entstehen.

18. TECHNISCHE INFORMATIONEN

Fehlercodes des Fahrradcomputers (Modell 1) FEHLERCODE

Ungewöhnliche Stromstärke

Kommunikationsfehler

Fehlercodes des Fahrradcomputers (Modell 2)

Zeigt an, dass ein Fehler an der Bremse vorliegt

Zeigt an, dass eine Motorstörung vorliegt

Zeigt an, dass ein Controllerfehler vorliegt

18. TECHNISCHE INFORMATIONEN

Fehlercodes des Fahrradcomputers (Modell 1) FEHLERCODE

Ungewöhnliche Stromstärke

Kommunikationsfehler

Fehlercodes des Fahrradcomputers (Modell 2)

Zeigt an, dass ein Fehler an der Bremse vorliegt

Zeigt an, dass eine Motorstörung vorliegt

Zeigt an, dass ein Controllerfehler vorliegt

Zeigt an, dass der Throttlemode nicht funktioniert oder deaktiviert ist. Hinweis: Der Throttlemode ist in Deutschland und anderen Europäischen Ländern nicht zulässig, er ist daher deaktiviert. Eine Aktivierung ist bei diesem Modell nicht möglich/ vorgsehen (das Symbol ist je nach Ausführung dauerhaft an oder aus, beide Zustände deuten NICHT auf einen Fehler). DREHMOMENTE Bitte beachten Sie Angaben auf den Anbauteilen selbst, einige Teile haben die max. zulässigen Drehmomente aufgedruckt. Bitte gehen Sie immer mit dem nötigen Gefühl an das Nachziehen der Schrauben, wenn Sie sich hier nicht sicher sind, lassen Sie die Schrauben von einem Fachmann/ Fahrradhändler prüfen. Je kleiner eine Schraube ist, desto eher wird diese durch zu hohe Kräfte beschädigt.19. FAQ (HÄUFIG GESTELLTE FRAGEN) Nachfolgend finden Sie eine kleine Hilfestellung bei möglichen Problemen, welche Sie oftmals selbst leicht beheben können: Der Computer lässt sich nicht einschalten: Ist der Akku korrekt eingesetzt und geladen? Ist der Akku eingeschaltet (je nach Modell hat der Akku einen Ein-/ Ausschalter)? Entfernen Sie den Akku für ca. 10 Minuten, versuchen Sie es anschließend erneut. Akku lässt sich nicht laden: (Akku-) Temperatur zu niedrig/ hoch? Stecker/ Ladegerät beschädigt? Ladegerät korrekt angeschlossen? Akku bereits voll? Akkukontrollanzeige keine Funktion: Ist der Akku eingeschaltet (je nach Modell hat der Akku einen Ein-/ Ausschalter)? Der Computer zeigt einen Fehler an: Entfernen Sie den Akku für ca. 10 Minuten, versuchen Sie es anschließend erneut. Prüfen Sie alle offen zugänglichen Stecker auf festen Sitz Prüfen Sie alle offen zugänglichen Kabel auf Beschädigungen Prüfen Sie die Bremsen auf mögliche Schäden/ Fehlfunktionen Verriegelung der Klappmechanik lässt sich nicht schließen: Prüfen Sie, ob die Verriegelung bereits eingerastet ist- lösen Sie diese durch Druck auf den Entriegelungsknopf Prüfen Sie die Einstellung der Mechanik Reinigen und Fetten Sie die Mechanik Teile wie Sattel oder Lenker sitzen nicht fest, verdrehen sich, klappern: Kontrollieren Sie mögliche Schrauben auf festen Sitz Kontrollieren Sie mögliche Schnellspanner. Wenn Teile sich trotz geschlossenem Schnellspanner bewegen lassen, stellen Sie den Schnellspanner im geöffneten Zustand mit der kleinen Rändelschraube am Schnellspanner nach, wenn Sie den Schnellspanner zu schwer schließen können, lösen Sie die Rändelschraube etwas. Geringe Reichweite: Akku vollständig geladen? Reifendruck i.O.? Häufiges Anfahren und Bremsen? Alterung/ normaler Verschleiß der Batterie? Umgebungstemperatur niedrig?

Fahrgeräusche haben sich verändert oder etwas klappert/ schleift etc.: Bitte prüfen Sie das E-Falt-Bike anhand der unter WARTUNG aufgeführten Punkte Die Beleuchtung funktioniert nicht: Ist der Computer eingeschaltet und wurde die Beleuchtung eingeschaltet? Ist durch Transport o.ä. ggf. ein Kabel beschädigt worden? Je nach Modell besitzt die Frontlampe an der Lampe selbst einen zusätzlichen Schalter Einige Modelle haben hinten eine Batterie- oder Akkuleuchte, diese muss separat eingeschaltet werden. Bitte hier auch die Batterien prüfen bzw. auf ausreichende Ladung der Lampe prüfen. Die Bremsleuchte funktioniert beim Bremsen nicht (modellspezifisch): Ist der Computer eingeschaltet? Schaltet der Antrieb beim Betätigen der Bremse ab? Wenn nein, bitte Kabel an den Bremsen prüfen? Systembedingt funktioniert die Bremsleuchte nur bei den Handbremshebeln, da nur diese integrierte Schalter besitzen. Die Rücktrittbremse hat keine elektrische Verbindung zum System. Bremsen quietschen: Wurden die Bremsen korrekt eingebremst? Sind die Bremsen incl. Position der Beläge zur Scheibe/ zur Felge korrekt eingestellt? Weisen die Bremsscheiben Verfärbungen auf, weil sie zu heiß geworden sind? Sind Bremsbeläge verschlissen, beschädigt, verglast oder verschmutzt? Abhängig von Wetter und Temperatur (z.B. kalt & feucht), kann dies ein normales Phänomen sein. Unwohlsein/ Schmerzen beim Fahren: Sind Sattel und Lenker korrekt eingestellt? Aufgrund dessen, dass es sich hier um ein Faltrad mit relativ kleinen Rädern handelt, können die möglichen Sitzposition u.U. je nach Fahrer nicht für längere Fahrradtouren geeignet sein. Reparieren/ Warten/ Austauschen von Bremsen, Schaltung und anderer Teile: Bitte kontaktieren Sie hierzu Ihren Fachhändler oder den Blaupunkt-Service, derartige Wartungsarbeiten dürfen nur von geschultem Personal ausgeführt werden und sind aus haftungstechnischen Gründen nicht in dieser Anleitung aufgeführt. Auch wird Ihnen der Fachhändler oder den Blaupunkt-Service hierzu keine Anleitung aushändigen.20. GEWÄHRLEISTUNG/ GARANTIE Die Gewährleistung/ Garantie gilt für den privaten Gebrauch, nicht jedoch bei gewerblichem Gebrauch oder Vermietung. Es gelten die landesspezifischen Regelungen, diese können Sie über Ihren Händler oder unter www.blaupunkt.com in Erfahrung bringen. Ausgenommen von Gewährleistung/ Garantie sind: a) Bauteile, die dem Verbrauch, Abnutzung oder Verschleiß unterliegen, wie z.B. Sattel, Akku/ Batterien, Griffe, Teile des Antriebs, Reifen, Schläuche, Lichtanlage, Bremsen, Sicherungen, Kabel, Ständer, Bowdenzüge, Aufkleber usw. (ausgenommen eindeutige Herstellungs- oder Materialfehler). b) Kosten für Wartungs-, Überprüfungs- und Säuberungsarbeiten. c) Alle Ereignisse wie Schwingungen, Farbveränderungen, Abnutzung, Geräusche usw. die die Fahreigenschaften nicht beeinträchtigen. Der Gewährleistungs-/ Garantieanspruch erlischt: a) Bei Schäden durch bauliche Veränderung an Rahmen, Gabel, Lenkstange, Antrieb, Elektronik oder Akku. b) Bei Schäden durch Anbau von Zubehör- oder Ersatzteilen, die nicht vom Hersteller freigegeben sind. c) Bei Unkenntlichkeit der originalen Rahmennummer. d) Wenn das E-Bike nicht wie in der Gebrauchsanweisung den ausgewiesenen Spezifikationen verwendet, behandelt und durch qualifiziertes Personal regelmäßig gewartet worden ist. e) Bei Schäden durch Unfall oder Vandalismus. Ermittlung des Schadens: Die Untersuchung des Gewährleistung- bzw. des Garantiefalls obliegt ausschließlich dem Hersteller. Mängelbeseitigung: Der Anspruch auf Gewährleistung/ Garantie berechtigt den Kunden zur Beseitigung des Mangels. Ansprüche auf Rückgabe, Minderung oder Schadensersatz sind ausgeschlossen. Verlängerung Gewährleistung/ Garantie: Durch eine ausgeführte Arbeit im Rahmen der Gewährleistung/ Garantie wird die Gewährleistung/ Garantie weder erneuert noch verlängert. Die Geltendmachung nach Ablauf des Zeitraumes ist ausgeschlossen.

Sollten Sie einmal einen Reparaturservice in Anspruch nehmen müssen, wenden Sie sich bitte an Ihren Blaupunkt-Händler. Informationen über Servicepartner in Ihrem Land finden Sie unter www.blaupunkt.com.

22. ENTSORGUNGSHINWEISE

Das Falt-E-Bike darf am Ende der Lebensdauer nicht in den normalen Haushaltsabfall gelangen. Es muss an einem Sammelpunkt für das Recycling von alten Fahrrädern und elektronischen Geräten abgegeben werden.

Technische Änderungen vorbehalten. Bei sämtlichen Abbildungen handelt es sich um Symbol- / Beispielbilder, die tatsächliche Ausstattung/ Variante des Falt-E-Bikes kann abweichen.DE

22. ENTSORGUNGSHINWEISE

17. TECHNISCHE INFORMATIE

15. REGELBUNDEN RENGÖRING

Datum/ Date: Km/ miles (ODO): Händlerstempel/ dealer stampCompetence Center Car Multimedia & Foldable E-Bikes Evo-Sales GmbH Hastenbecker Weg 33 31785 Hameln/Deutschland www.blaupunkt.com Technische Änderungen, Irrtümer und Druckfehler vorbehalten. Dieses Material darf nur für den persönlichen Gebrauch reproduziert, kopiert oder verteilt werden. © Evo-Sales GmbH – alle Rechte vorbehalten. DE, EN, CS, DK, FR, IT, NL, PL, SV, EL
