HPS5323W - Zubehör für Waschmaschine ASKO - Kostenlose Bedienungsanleitung

Marke	ASKO
Modell	HPS5323W
Produkttyp	Schubladenblock
Kompatibilität	ASKO Waschmaschine oder Trockner
Verwendung	Aufbewahrung für Waschmittel, Weichspüler oder anderes Zubehör
Belastbarkeit	Gewicht einer Maschine (Waschmaschine oder Trockner)
Materialien	Stahl, Kunststoff, Gummi
Packungsinhalt	Schubladenblock, Distanzstücke, Gummikappen, Muttern, Beschläge
Benötigte Werkzeuge für die Installation	Maulschlüssel 17 mm und 22 mm
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht geeignet für Kinder unter 3 Jahren ohne Aufsicht. Nicht selbst reparieren
Reparierbarkeit	Reparatur nur durch qualifiziertes Fachpersonal
Vorgesehene Verwendung	Nur für den Hausgebrauch

Häufig gestellte Fragen - HPS5323W ASKO

Wie installiere ich den Schubladenblock unter meiner Maschine?

Bei der Installation müssen die Metallfüße der Maschine entfernt und die mitgelieferten Distanzstücke befestigt werden. Verwenden Sie einen 22-mm-Maulschlüssel, um die Distanzstücke festzuziehen, und stellen Sie die Maschine dann auf den Schubladenblock. Befolgen Sie die detaillierten Schritte in der Anleitung.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen 22-mm-Maulschlüssel für die Distanzstücke und einen 17-mm-Maulschlüssel zum Festziehen der Muttern.

An welchen Maschinen kann ich diesen Schubladenblock befestigen?

Dieser Schubladenblock ist ausschließlich mit ASKO Waschmaschinen und Trocknern kompatibel. Er darf nicht mit anderen Marken verwendet werden.

Kann ich mit diesem Schubladenblock einen Trockner auf eine Waschmaschine stellen?

Nein. Der Schubladenblock kann nur das Gewicht einer einzelnen Maschine tragen. Stapeln Sie keine Waschmaschine und keinen Trockner auf demselben Schubladenblock.

Wie entferne ich die Schublade?

Drücken Sie auf die Front, um die Schublade zu öffnen, ziehen Sie sie mit beiden Händen heraus, und schieben Sie dann die Kunststoffhebel an den Schienen zur Mitte, um den Anschlag zu lösen. Entfernen Sie anschließend die Schublade.

Trägt der Schubladenblock das Gewicht einer Waschmaschine?

Ja, er ist dafür ausgelegt, das Gewicht einer ASKO Waschmaschine oder eines Trockners zu tragen. Stellen Sie sicher, dass die Distanzstücke richtig befestigt sind und überprüfen Sie die Ausrichtung.

Wie reinige ich den Schubladenblock?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel.

Was tun, wenn die Schublade klemmt oder nicht richtig gleitet?

Überprüfen Sie, ob die Schienen richtig ausgerichtet sind und der Anschlag korrekt eingerastet ist. Wenn das Problem weiterhin besteht, schlagen Sie in der Anleitung nach oder wenden Sie sich an einen Fachmann.

Kann ich den Schubladenblock allein verwenden, ohne eine Maschine darauf?

Der Schubladenblock ist für die Installation unter einer Maschine konzipiert. Die alleinige Verwendung wird nicht empfohlen, da er möglicherweise nicht stabil ist.

Wo finde ich die vollständige Installationsanleitung?

Die Anleitung ist auf der Website www.asko-electromenager.fr als kostenloser PDF-Download verfügbar.

BEDIENUNGSANLEITUNG HPS5323W ASKO

Gebrauchsanleitung für Sockelschublade D

Bitte lessen Sie die Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Um die Gefahr von Brand, Stromschlag oder Verletzungen beim Gebrauch des Geräts zu vermeiden, führen Sie folgende grundlegenden Sicherheitsmaßnahmen durch:

• Lesen Sie vor dem ersten Gebrauch die Gebrauchsanleitung aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf.
  Die Gebrauchsanleitung für das Gerätfinden Sie auch auf unserer Internetseite www.asko.com.
• Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt.
• Das Gerät nicht selbst reparieren, Teile des Geräts austauschen oder Wartungsarbeiten durchführren, falls dies nicht ausdrücklich in der Gebrauchsanleitung empfohlen wird. Versuchen Sie nicht, Reparaturen oder Wartung am Gerät selbst durchzuführen, wenn Sie die Anweisungen nicht vollständig verstanden haben oder Ohnen die Geschicklichkeit für solche Reparaturen fehl.
• Jegliche Reparatur oder Wartung des Geräts, welche die Sicherheit oder Leistung des Geräts betriff, sollte durch einen ausgebildeten Kundendienst-Fachmann erfolgen.
• Erlauben Sie Kindern nicht, auf oder mit dem Gerät zu speilen. Kinder genau beobachten, wenn das Produkt in ihrer Höhe verwendet wird.
• Im Fall von unsachgemäßem Gebrauch oder Service des Geräts durch unbefugte Personendeckt alle dadurch entstandenen Schäden der Besitzer des Geräts.
• Das Produkt soll nicht von Personen (auch Kindern) mit körperlichen oder geistigen Behinderungen oder fehlenden Erfahrungen und Wissen verwendet werden.
• Solche Personen müssen die Anweisungen zum Gebrauch des Produkts von der Person, die für ihre Sicherheit verantwortlich ist, erhalten.
• Erlauben Sie Kinder, die jünger als drei Jahre sind, nicht, sich in der Nähe des Geräts aufzuhalten, sofern sie nicht ständig von Erwachsenen beaufsichtigt werden.
• Das Produkt nicht an Orten installieren oder lagern, in welchen sie der Witterung ausgesetzt sind.

In thisem Handbuch werden folgende Symbole verwendet, die die folgende Bedeutung haben:

Information, Ratschlag, Tipp oder Empfehlung

Warnung - allgemeine Gefahr

Warnung - Stromschlaggefahren

MONTAGE UND GEBRAUCH DER SOCKELSCHUBLADE

Die Sockelschublade darf nur fur Waschmaschinen und Wachetrockner des Herstellers Asko verwendet werden.

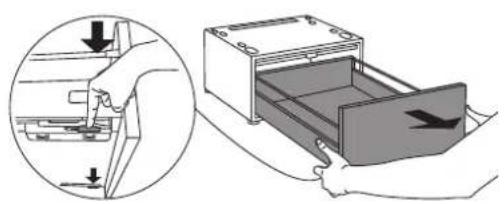

Drucken Sie auf die Sockelschublade, um diese zu offen nen.
2 Benutzen Sie beiden Höhe, um die Sockelschublade herauszuziehen. Schieben Sie darauf von Kunststoff hebel, die sich auf den Schubladenführungen befanden, auf jeder Seite unter der Schublade gegen die Mitte, um den Anschlag zu halten, der verhindert, dass die Schublade komplett Herausgezogen wird.

Ziehen Sie die Sockelschublade nun hersa.

Ziehen Sie die Schublade in einem Bogen nach oben heraus.

4 Kippen Sie die Waschmaschine oder den Wäschetrockner zur Seite und entfernen Sie die Metallfübe mit einem Schraubenschlüssel (22 mm).

1 Befestigen Sie die Distanzstücke auf die Waschmaschine.

Schrauben Sie zuerst die mitgelieferten Muttern auf die Abstandhalter. Verwenden Sie dann einen Maulschlüssel (22 mm), um die Distanzstücke an der Stelle zu befestigen, wo zuvor die Metallflübe eingeschraubt waren.

2 Befestigung der Distanzstücke auf die Waschmaschine

Benutzen Sie einen Maulschlüssel (22 mm), um die Distanstücke in den Gewinden, in denen sich vorher die Stahlfuße eingeschraubt waren, zu befestigen.

Stecken Sie die beigelegten Gummikappen auf die
Distanzstücke, um ihren Fußboden während der Montage zu schutzen.
Neigen Sie das Gerät auf die andere Seite und wiederholen Sie die Schritte 4 und 5.

Die Sockelschublade ist ausschließlich zum Einbau unter das Gerät bestimmt. Die Schublade kann nur das Gewicht eines Geräts tragen. Wenn eine Sockelschublade unter einer Waschmaschine montiert ist, ** den Sie keinen Trockner auf die Waschmaschine stellen und umgekehrt.

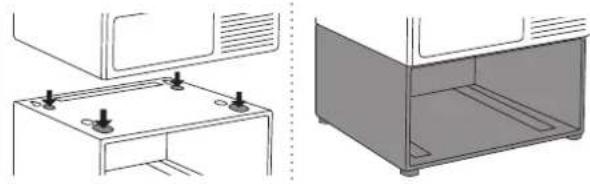

6 Heben Sie die Waschmaschine oder den Wäschetrockner an und stellen Sie das Gerät auf die Sockelschublade.
7 Entfernen Sie die Gummikappen.

Setzen Sie die Schublade ein (siehe Schritt 10 und 11) und stellen Sie sicher, dass die Waschmaschine und der Wäschetrockner ausgerichtet sind. Stellen sie deren Position nach Bedarf ein.
Sobald die Position ausgerichtet ist, können Sie die Sockelschublade entfern.
8 Befestigen Sie die Muttern an alle vier Distanstücks der Waschmaschine oder des Wäschetrockners undziehen Sie diese mit einem Maulschlüssel (17 mm) fest.
9 Einsetzen der ausziehbaren Ablage.

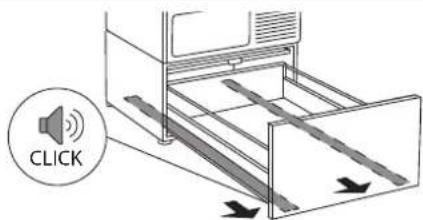

10 Ziehen Sie beiden Führungen hereaus und legen Sie die Sockelschublade auf die Führungen.
11 Verwenden Sie Kunststoff-Begrenzer unter den Führungen, um die Führungen herauszuziehen, bis diese mit einem hörbaren „KLICK" einrasten.
12 Die Sockelschublade kann zum Aufbewahren von Gegenständen (z.B. Waschmittel oder Weichspuler) verwendet werden. Schlieben Sie die Sockelschublade nach dem Gebrauch.
