BEDIENUNGSANLEITUNG RLC510A REOLINK

Lieferumfang Allgemeine Einführung Diagramm für Kameraanschluss Kamera-Einrichtung Installation der Kamera Fehlerbehebung Spezifikationen Konformitätserklärung

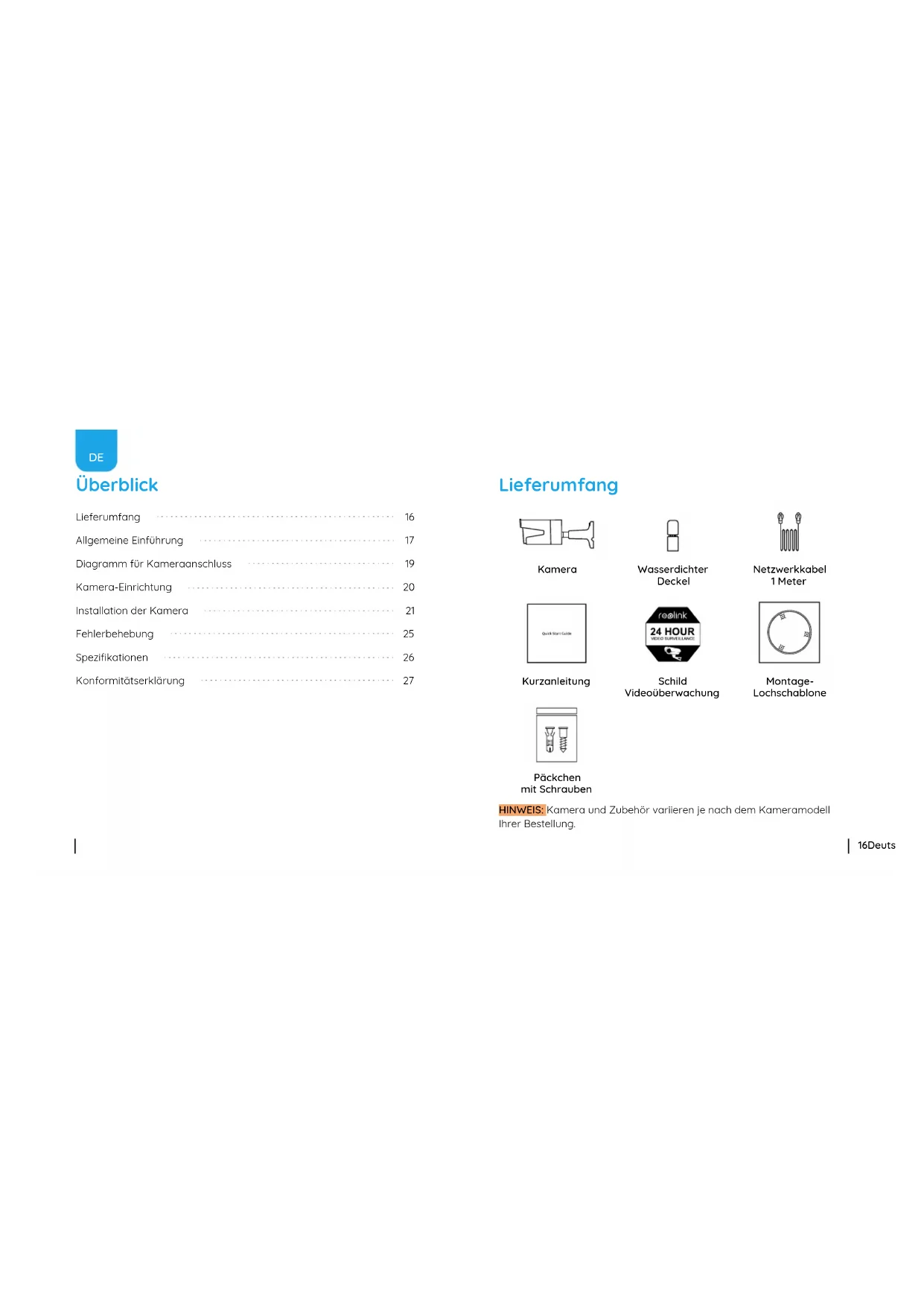

Kamera Netzwerkkabel 1 Meter Wasserdichter Deckel Kurzanleitung Schild Videoüberwachung Montage- Lochschablone Päckchen mit Schrauben HINWEIS: Kamera und Zubehör variieren je nach dem Kameramodell Ihrer Bestellung.18Deutsch 17 Deutsch HINWEIS:

• In diesem Abschnitt werden verschiedene Kameratypen vorgestellt. Bitte überprüfen Sie die im Paket enthaltene Kamera und die Details aus der oben gegebenen entsprechenden Einführung.

• Das Aussehen und der Lieferumfang der Kamera können sich je nach dem Produktmodell variieren. Allgemeine Einführung Infrarot-LEDs Objektiv Tageslichtsensor Internes Mikrofon Wasserdichter Deckel Netzwerkkabel Reset-Taste *Zum Zurücksetzen auf die Werkseinstellungen ca. 10 Sekunden lang drücken. Strom (Optional) Objektiv Aluminiumgehäuse Tageslichtsensor Infrarot-LEDs Montagesockel Montagesockel Internes Mikrofon20Deutsch 19 Deutsch Installieren und starten Sie die Reolink App oder Client-Software und dann befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen. Kamera-Einrichtung Diagramm für Kameraanschluss Bitte machen Sie die Kamera wie unten gezeigt verbunden, um die Ersteinrichtung abzuschließen.

1. Schließen Sie die Kamera mit einem Ethernet-Kabel an einen

2. Schließen Sie den PoE-Injektor an den Router an und schalten

Sie den PoE-Injektor ein. HINWEIS: Die Kamera sollte über einen DC 12V-Stromadapter oder ein PoE-Stromversorgungsgerät wie PoE-Injektor, PoE-Schalter oder Reolink NVR (nicht im Lieferumfang enthalten) mit dem Strom versorgt werden. Netzwerkkabel Netzwerkkabel PoE IP -Kamera Netzadapter Router PoE Injector*

• PC Download-Pfad des Reolink Clients: Gehen Sie auf https://reolink.com/ de > Support > App & Client. Available on the *Sie können die Kamera auch an einen PoE-Switch oder einen Reolink PoE NVR anschließen. HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen möchten, bitte richten Sie die Kamera über die NVR-Schnittstelle ein.

• Smartphone Scannen zur Installation der Reolink App.Montagetipps

• Richten Sie die Kamera nicht auf Lichtquelle.

• Richten Sie die Kamera nicht auf das Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Infrarot-LEDs, Umgebungslichter oder Statuslichter geblendet wird.

• Platzieren Sie die Kamera nicht in einem Schattenbereich und richten auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein.

• Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen.

• Achten Sie darauf, dass die Stromanschlüsse nicht direkt dem Wasser oder der Feuchtigkeit ausgesetzt sind und sie nicht von Schmutz oder anderen Elementen blockiert werden.

• Wetterfest bedeutet lediglich, dass die Kamera unter Bedingungen wie Regen und Schnee funktionieren kann. Das bedeutet jedoch nicht, dass sie unter Wasser arbeiten kann.

• Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt das Objektiv treen können.

• Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C arbeiten, da sie bei der Stromverbindung Wärme erzeugt. So können Sie die Kamera einige Minuten lang in Innenräumen einschalten, bevor Sie sie im Freien installieren. Installation der Kamera 22Deutsch21 Deutsch Bohren Sie Löcher gemäß der Lochschablone. HINWEIS: Es gibt zwei verschiedene Weisen für Installation der Bullet-Kameras. Bitte überprüfen Sie zuerst die Halterung im Paket und befolgen Sie dann die Anweisungen, um die Kamera richtig zu installieren. HINWEIS: Verwenden Sie bei Bedarf die im Lieferumfang enthaltenen Dübel. HINWEIS: Ziehen Sie das Kabel durch die Kabelkerbe auf dem Montagesockel durch. Befestigen Sie den Montagesockel mit den im Lieferumfang enthaltenen Befestigungsschrauben. Installation der Kamera

2Schrauben Sie den Einstellknopf fest, um die Kamera zu befestigen. HINWEIS: Wenn Ihre Kamera eine andere Halterung ohne Einstellknopf hat, lösen Sie bitte die Einstellschraube mit dem mitgelieferten Sechskantschlüssel und drehen Sie die Kamera wie unten gezeigt, um den Winkel einzustellen. Um das beste Sichtfield zu erhalten, lösen Sie den Einstellknopf auf der Sicherheitshalterung und drehen Sie die Kamera.

24Deutsch23 Deutsch 90° 360°Die Kamera ist nicht einzuschalten Wenn die Kamera nicht einzuschalten ist, bitte versuchen Sie die folgenden Lösungen:

• Bitte stellen Sie sicher, dass Ihre Kamera richtig mit dem Strom versorgt wird. Die PoE-Kamera sollte über einen PoE-Schalter/Injektor, Reolink NVR oder einen 12V-Stromadapter mit dem Strom versorgt werden.

• Wenn die Kamera an ein PoE-Gerät wie obengenannt angeschlossen ist, schließen Sie sie dann an einen anderen PoE-Anschluss an und prüfen Sie, ob die Kamera eingeschaltet werden kann.

• Versuchen Sie noch einmal mit einem anderen Ethernet-Kabel. Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com/. Fehlerbehebung Infrarot-LEDs funktionieren nicht mehr Wenn die Infrarot-LEDs Ihrer Kamera funktionieren nicht mehr, bitte versuchen Sie die folgenden Lösungen:

• Aktivieren Sie die Infrarotlichter auf der Seite der Geräteeinstellungen über Reolink App/Client.

• Prüfen Sie, ob der Tag/Nacht Modus aktiviert ist und aktivieren Sie die Spezifikationen Hardware-Features Auto-Infrarotlichter in der Nacht auf der Seite der Live-Sicht über Reolink App/Client.

• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.

• Herstellen Sie die Werkseinstellungen der Kamera wieder und überprüfen Sie die Infrarotlicht-Einstellungen noch einma. Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com/. Fehler beim Firmware-Upgrade Wenn Sie die Firmware für die Kamera nicht aktualisieren können, versuchen Sie die folgenden Lösungen:

• Überprüfen Sie die aktuelle Firmware der Kamera und prüfen Sie, ob sie die neueste ist.

• Stellen Sie sicher, dass Sie die richtige Firmware aus dem Download Center herunterfahren.

• Stellen Sie sicher, dass Ihr PC mit einem stabilen Netzwerk arbeitet. Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com/. 26Deutsch 25 Deutsch2-Jahre eingeschränkte Garantie ist für dieses Produkt verfügbar. Mehr Infos: https://reolink.com/warranty-and-return/. Garantiebestimmun 28Deutsch 27 Deutsch Konformitätserklärung FCC-Konformitätserklärung Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können. Weitere Informationen finden Sie unter: https://reolink.com/fcc-compliance-notice/. Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht über den Hausmüll entsorgt werden darf. Um mögliche Umwelt-oder menschlicheGesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden, bitte recyceln Sie die Produkte verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoen zu fördern. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Rückgabe und Sammelsysteme oder kontaktieren Sie den Händler, bei welchem Sie das Produkt gekauft haben. Ihr Händler kann das Produkt dem umweltverträglichen Recycling zuführen. Vereinfachte EU-Konformitätserklärung Korrekte Entsorgung dieses Produkts Betriebstemperatur: -10°C to 55°C (14°F to 131° F) Betriebsfeuchtigkeit: 10%-90% Witterungsbeständigkeit: IP66 Weitere Spezifikationen finden Sie unter https://reolink.com/. Nachtsicht: 30 Meter/100 Fuß Tag/Nacht Modus: Auto-Umschaltung Allgemein HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, entsprechend Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei einer häuslichen Installation bieten. HINWEIS: Wir hoen, dass Ihnen der Neukauf gefällt. Wenn Sie mit dem Produkt nicht zufrieden sind und es zurückgeben möchten, dannFR Contenu Contenu de la boîte Introduction de caméra Diagramme de connexion Configurer la caméra Monter la Caméra Dépannage Spécifications Avis de conformité

Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu AGB und Datenschutzrichtlinien auf: https://reolink.com/de/. AGB & Datenschutz Durch die Verwendung der in das Reolink-Produkt integrierten Produktsoftware stimmen Sie den Bestimmungen dieses Endbenutzer-Lizenzvertrags („EULA“) zwischen Ihnen und Reolink zu. Weitere Informationen: https://reolink.com/eula/. Endbenutzer-Lizenzvertrag 29 Deutsch empfehlen wir Ihnen, die Kamera vor der Zurückgabe auf die werkseitigen Standardeinstellungen zurückzusetzen und die eingelegte SD-Karte herauszunehmen.schädliche Störungen bei einer häuslichen Installation bieten. 30Français32Français31 Français Contenu de la boîte Caméra Câble EthernetCouvercle étanche Guide de démarrage rapide Signe de surveillance Gabarit de perçage des trous de fixation Vis (dans l'emballage) REMARQUE: La caméra et les accessoires varient selon le modèle du produit que vous commandez. Introduction de caméra LED infrarouge Objektiv Capteur de lumière du jour Micro intégré Couvercle étanche Câble réseau Trou de réinitialisation *Appuyez pendant environ 10 secondes pour rétablir les réglages d'usine. Port d'alimentation (optionnel) Base de montage34Français 33 Français Diagramme de connexion Avant d'utiliser la caméra, veuillez connecter votre caméra comme indiqué ci-dessous pour terminer la configuration initiale.
