BEDIENUNGSANLEITUNG Furious VP5153 Concept

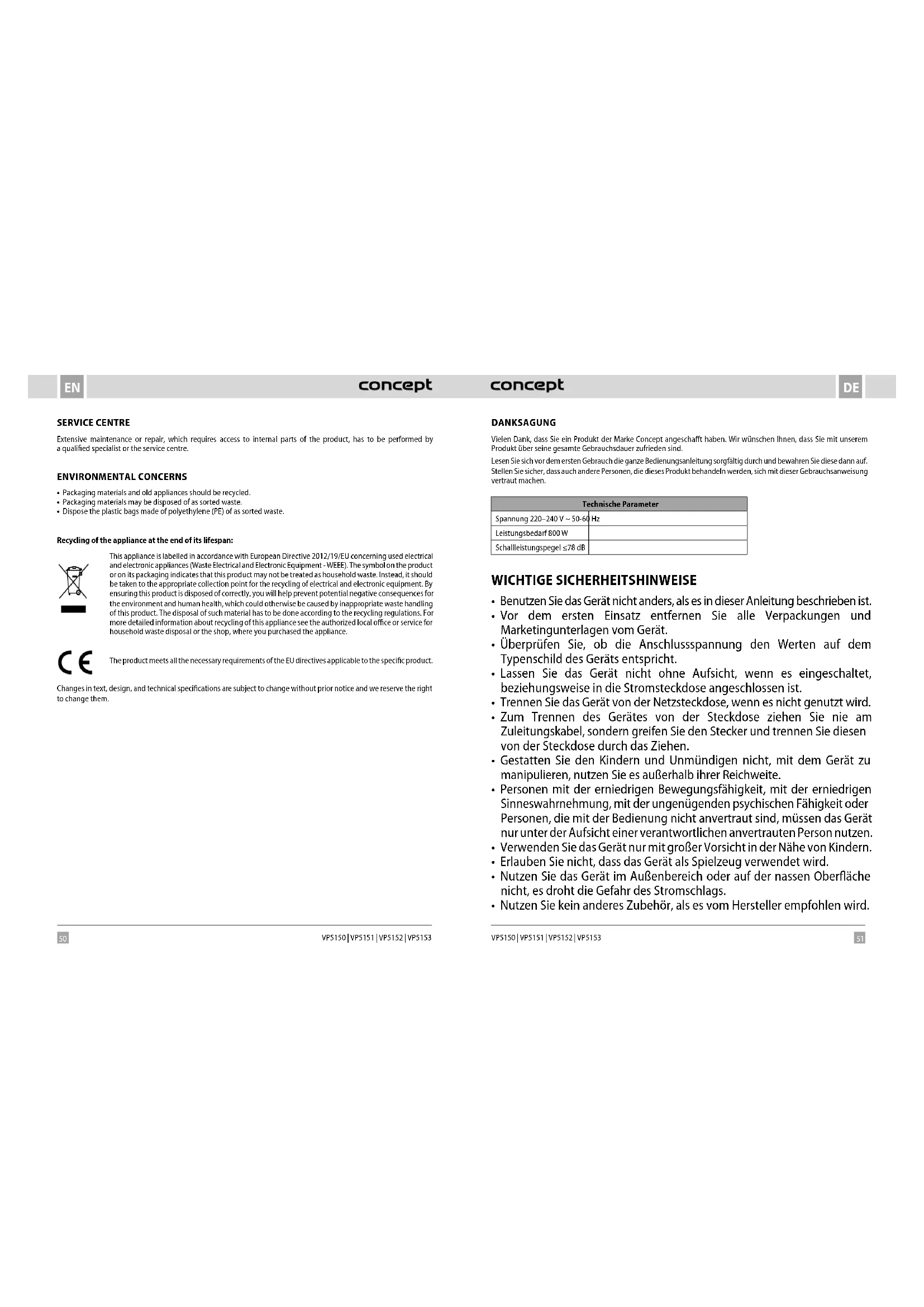

VP5150 | VP5151 | VP5152 | VP5153 DANKSAGUNG Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Gebrauchsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Technische Parameter Spannung 220–240 V ~ 50-60 Hz Leistungsbedarf 800 W Schallleistungspegel ≤78 dB WICHTIGE SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht anders, als es in dieser Anleitung beschrieben ist.

• Vor dem ersten Einsatz entfernen Sie alle Verpackungen und Marketingunterlagen vom Gerät.

• Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Geräts entspricht.

• Lassen Sie das Gerät nicht ohne Aufsicht, wenn es eingeschaltet, beziehungsweise in die Stromsteckdose angeschlossen ist.

• Trennen Sie das Gerät von der Netzsteckdose, wenn es nicht genutzt wird.

• Zum Trennen des Gerätes von der Steckdose ziehen Sie nie am Zuleitungskabel, sondern greifen Sie den Stecker und trennen Sie diesen von der Steckdose durch das Ziehen.

• Gestatten Sie den Kindern und Unmündigen nicht, mit dem Gerät zu manipulieren, nutzen Sie es außerhalb ihrer Reichweite.

• Personen mit der erniedrigen Bewegungsfähigkeit, mit der erniedrigen Sinneswahrnehmung, mit der ungenügenden psychischen Fähigkeit oder Personen, die mit der Bedienung nicht anvertraut sind, müssen das Gerät nur unter der Aufsicht einer verantwortlichen anvertrauten Person nutzen.

• Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.

• Erlauben Sie nicht, dass das Gerät als Spielzeug verwendet wird.

• Nutzen Sie das Gerät im Außenbereich oder auf der nassen Oberfläche nicht, es droht die Gefahr des Stromschlags.

• Nutzen Sie das Gerät in keinen feuchten Räumen, saugen Sie keine feuchten Sachen und keine Flüssigkeiten, keine brennbaren Flüssigkeiten (wie Benzin), und nutzen Sie das Gerät in den Räumen nicht, wo diese Stoffe auftreten können.

• Führen Sie das Staubsaugen niemals ohne Staubbeutel und ohne Staubsaugerfilter durch. Überzeugen Sie sich bei jeder Nutzung des Geräts, dass der Staubbeutel und die Filter des Staubsaugers richtig eingesetzt sind.

• Tauchen Sie das Zuleitungskabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeit.

• Überprüfen Sie das Gerät und auch das Anschlusskabel regelmäßig auf Beschädigung. Schalten Sie das beschädigte Gerät nicht ein.

• Schalten Sie das Gerät vor der Reinigung und nach dem Gebrauch aus, trennen Sie es von der Steckdose und lassen Sie es abkühlen.

• Vor dem Staubsaugen entfernen Sie von der Oberfläche große oder scharfe Gegenstände, die den Staubbeutel oder einen der Filter des Staubsaugers beschädigen könnten.

• Benutzen Sie das Gerät mit den verschmutzten Filtern nicht.

• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an eine autorisierte Werkstatt.

• Dieses Gerät können Kinder ab dem 8. Lebensjahr und Personen mit den erniedrigten physischen oder mentalen Fähigkeiten oder mit den ungenügenden Erfahrungen und Kenntnissen dann nutzen, wenn sie unter der Aufsicht stehen oder wenn sie über das Nutzen des Geräts auf eine sichere Weise belehrt wurden und wenn sie die eventuellen Gefahren verstehen. Die von dem Benutzer durchzuführende Reinigung und Wartung dürfen keine Kinder durchführen, wenn sie nicht älter als 8 Jahre und unter keiner Aufsicht sind. Kinder bis zum 8. Lebensjahr müssen außerhalb der Reichweite des Geräts und dessen Zuleitung gehalten werden. Kinder dürfen mit dem Gerät nicht spielen. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.

• Nutzen Sie das Gerät mit dem beschädigten Zuleitungskabel oder Stecker nicht. Lassen Sie den Mangel von einer autorisierten Werkstatt unverzüglich beheben.

• Überfahren Sie das Netzkabel nicht mit der Bodendüse oder mit dem Gerät.

• Wenn das Gerät mit einer Drehbürste ausgerüstet ist, kann Gefahr beim Überfahren des Netzkabels mit dem Gerät entstehen.

• Ziehen und übertragen Sie das Gerät an dem Anschlusskabel nicht.

• Halten Sie das Gerät von den Wärmequellen, wie Heizkörper, Öfen, usw., fern. Schützen Sie es vor der direkten Sonneneinstrahlung, sowie vor der Feuchtigkeit.

• Berühren Sie das Gerät mit feuchten oder nassen Händen nicht.

• Legen Sie keine Gegenstände in die Öffnungen hinein. Benutzen Sie das Gerät nicht, wenn irgendwelche dessen Öffnungen verstopft ist.

• Bei der Trennung des Geräts von der Steckdose ist der Hauptschalter auszuschalten, und anschließend der Stecker von der Spannungssteckdose zu trennen.

• Beim Staubsaugen auf der Treppe seien Sie mehr vorsichtig.

• Wenn die Ansaugöffnung des Geräts verstopft wird, schalten Sie das Gerät aus und vor dem erneuten Einschalten entfernen Sie die Verschmutzungen.

• Halten Sie das Netzkabel beim Aufwickeln, um dessen Schwünge ringsum zu vermeiden.

• Beim Aufsetzen des Zubehörs, während der Reinigung oder im Falle einer Störung schalten Sie das Gerät aus und ziehen Sie den Stecker von der Netzsteckdose aus.

• Vor der Inbetriebnahme des Geräts ist entsprechende Länge des Netzkabels abzuwickeln. Das gelbe Zeichen am Netzkabel zeigt die ideale Kabellänge an. Wickeln Sie das Kabel hinter das rote Zeichen nicht.

• Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.

• Saugen Sie nichts Brennendes, wie Zigaretten, Streichhölzer oder heiße Asche.54 55 DEDE VP5150 | VP5151 | VP5152 | VP5153 VP5150 | VP5151 | VP5152 | VP5153 BEDIENUNGSANLEITUNG

ZUSAMMENBAU DES STAUBSAUGERS

HINWEIS Ziehen Sie den Stecker aus der Netzsteckdose vor dem Zusammenbau oder von der Wegnahme des Zubehörs immer aus!

1. Schließen des flexiblen Rohrs an den Staubsauger

Stecken Sie das flexible Rohr in die Luftansaugöffnung des Staubsaugers ein. Drücken Sie, bis das Knicken hörbar ist - Einrasten in die richtige Position (Abb. 1). Beim Herausnehmen des flexiblen Rohrs ist die Taste der Sicherung zu drücken und das Rohr herauszunehmen. Die Saugleistung kann manuell am Handgriff des Schlauchs geregelt werden. Schieberegler geschlossen - stärkerer Luftzug. Schieberegler geöffnet - schwächerer Luftzug.

2. Anbringen des Teleskoprohrs am Schlauchaufsatz

Setzen Sie das Teleskoprohr auf den Schlauchaufsatz auf und drehen Sie es leicht um.

3. Verlängerung des Teleskoprohrs

Drücken Sie die Kunststoffklinke und ziehen Sie das kleinere Rohr nach außen.

4. Anbringen der Bodendüse an das Teleskoprohr

Stecken Sie das Teleskoprohr in die Bodendüse ein und drehen Sie es leicht um. Klappe auf der Düse dient zum Umschalten der Bodendüse zwischen Bürsten (für glatte Oberflächen) und glattem Staubsaugen (für Teppiche). ZUBEHÖR Einen Packungsbestandteil bei den einzelnen Arten bildet das folgende Zubehör: VP5150: A, B, C, D, E, F, G, H, I (siehe Produktbeschreibung) VP5151: A, B, C, D, E, F, G, I (siehe Produktbeschreibung) VP5152: A, B, C, D, E, F, G, H (siehe Produktbeschreibung) VP5153: A, B, C, D, E, F, G (siehe Produktbeschreibung)

NUTZUNG DES STAUBSAUGERS

Überzeugen Sie sich vor der Benutzung des Staubsaugers, dass die Filter und der Staubbehälter richtig angeordnet und angebracht sind. Wickeln Sie entsprechende Kabellänge ab. Das gelbe Zeichen am Netzkabel zeigt die ideale Kabellänge an. Ziehen Sie das Kabel hinter das rote Zeichen nicht aus!

1. Stecken Sie den Stecker in die Spannungssteckdose ein.

2. Drücken Sie den Schalter, um den Staubsauger einzuschalten.

3. Nach Fertigstellen des Staubsaugens schalten Sie das Gerät aus und trennen Sie es von der Spannungssteckdose.

4. Zur Aufwicklung des Netzkabels drücken Sie die Kabelaufwicklungstaste. Sichern Sie das Netzkabel mit der

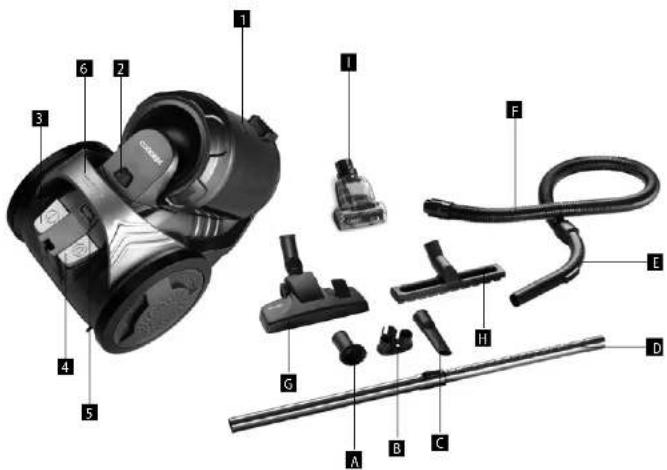

anderen Hand, damit es nicht ringsum schwingt. Abb. 1 PRODUKTBESCHREIBUNG 1 Zyklonbehälter 2 Taste der Lockerung des Zyklonbehälters 3 Schaltertaste 4 Kabelaufwicklungstaste 5 Leistungsregler 6 Halter zur Übertragung A Düse mit Bürste B Zubehörhalter C Schlitzdüse D Teleskoprohr E Schlauchhalter F Flexibles Rohr G Fußbodendüse H Parkettdüse I Kleine Turbobürste

1. Drehen Sie den Deckel des linken Rads gegen den Uhrzeigersinn und nehmen Sie ihn ab (Abb. 4).

2. Nehmen Sie den Filter heraus.

3. Der Filter kann durch Ausklopfen gereinigt werden. Bei starker Verschmutzung kann der Filter in lauwarmem

Wasser abgewaschen werden und gründlich austrocknen lassen.

4. Legen Sie den gereinigten oder einen neuen Luftaustrittsfilter ein und schließen Sie das Luftaustrittsgitter.

REINIGUNG UND WARTUNG

Das Zubehör und der Staubsauger können mit einem feuchten Tuch gereinigt werden. Tauchen Sie das Zuleitungskabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeit. Benutzen Sie zur Reinigung keine aggressiven Stoffe, z. B. Lösemittel oder Scheuermittel! PROBLEMLÖSUNG Problem Ursache Lösung Der Motor arbeitet nicht Falsch oder wenig in die Steckdose gesteckter Stecker. Überprüfen Sie den Steckeranschluss. Die Steckdose wird nicht eingespeist. Überprüfen Sie das Vorhandensein der Spannung, z. B. mit einem anderen Gerät. Der Motor hat aufgehört zu arbeiten Schlechte oder zu geringe Luftströmung, der Motorschutz hat ausgelöst. Trennen Sie das Netzkabel von der Steckdose. Prüfen Sie die Sauberkeit der Filter, den Luftdurchgang am Ansaugen und Luftaustritt und machen Sie diese frei, bzw. ersetzen Sie den Staubbeutel. Lassen Sie den Staubsauger abkühlen. Senkung der Saugleistung Aufgefüllter oder verstopfter Staubbehälter. Entleeren und reinigen Sie den Staubbehälter. Die Filter sind verstopft Reinigen Sie oder ersetzen Sie die Filter. Verstopfte Düse, Rohre oder Schlauch. Überprüfen und machen Sie den Luftdurchgang am Ansaugen und Luftaustritt frei. Der Staubsauger läuft warm Die Erwärmung des Staubsaugers während des Betriebs ist normal, es handelt sich um keinen Mangel. KONTROLLE DER FÜLLE DES STAUBBEHÄLTERS Wenn die Saugleistung des Staubsaugers sinkt, auch wenn die Bodendüse über dem Fußboden gehoben ist, leeren Sie den Staubbehälter sofort aus. Hinweis: Niedrige Saugleistung auch nach der Entleerung des Staubbehälters kann auf mehrere Ursachen zurückgeführt werden: - Einer der Luftdurchgänge (Schlauch, Teleskoprohr, Ansaugöffnung, Bodendüse oder sonstige Aufsätze) ist verstopft. - Der Lufteintrittsfilter im Staubbehälter ist verschmutzt oder alt. Dieser ist zu reinigen oder durch neuen zu ersetzen. - Der Luftaustrittsfilter ist verschmutzt oder alt. Dieser ist zu reinigen oder durch neuen zu ersetzen. Überprüfen Sie jede dieser Varianten, und beheben Sie das Problem vor dem nächsten Einsatz des Geräts. Wenn Sie die Ursache des Problems nicht ermitteln können, bringen Sie das Gerät in die nächste Servicestelle. Benutzen Sie das Gerät nie, wenn die Saugleistung niedrig ist, dadurch könnten Sie irreparable Motorschäden herbeiführen. WARTUNG Wir empfehlen, den Staubbehälter nach jeder Nutzung des Staubsaugers vorbeugend auszuschütten und die Filter des Staubsaugers zu reinigen.

ENTLEERUNG DES STAUBBEHÄLTERS

1. Trennen Sie den Staubsauger vom Netz, nehmen Sie den Schlauch aus der

2. Drücken Sie die Klinke am Körper des Staubsaugers (Abb. 2) und nehmen Sie den

Staubbehälter nach oben heraus.

3. Drücken Sie die Entleerungstaste (Abb. 3) und schütten Sie den Staub in den

4. Nachdem der Behälter geschlossen wurde, legen Sie diesen in den Staubsauger

zurück hinein. Achten Sie darauf, dass der Behälter richtig aufgesetzt ist. Einrasten der Klinken des Handgriffs muss hörbar sein.

AUSTAUSCH UND REINIGUNG DER FILTER

• Die Filter sollten bei der sichtbaren Verschmutzung oder bei der Senkung der Saugleistung des Staubsaugers gereinigt oder ersetzt werden. Überprüfen Sie diese nach jeder Benutzung des Staubsaugers.

• Um die Beschädigung des Staubsaugers vorzubeugen, benutzen Sie diesen nicht ohne richtig eingesetzte Filter.

• Trennen Sie den Staubsauger von der Spannungssteckdose, bevor die Filter ersetzt werden.

• Geeignete Filtertypen können Sie bei Ihrem Händler kaufen oder beim Hersteller bestellen.

1. Nehmen Sie den Staubbehälter aus dem Körper des Staubsaugers heraus.

2. Drehen Sie den Deckel des Staubbehälters gegen den Uhrzeigersinn und nehmen

3. Drehen Sie den Filter und das SMS-Gewebe gegen den Uhrzeigersinn und nehmen

4. Nehmen Sie den Schaumstofffilter ab.

5. Die Filter können durch Ausklopfen gereinigt werden. Bei starker Verschmutzung

können die Filter in lauwarmem Wasser abgewaschen werden und gründlich abtrocknen lassen. Abb. 3 Abb. 4 Abb. 259

• Ne pas utiliser autres accessoires que ceux prévus par le fabricant. INSTANDHALTUNG Eine umfangreichere Wartung oder Reparatur, die einen Eingriff in die Innenteile des Geräts erfordert, ist durch einen qualifizierten Fachmann oder Werkstatt durchzuführen. UMWELTSCHUTZ

• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.

• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.

• Die Polyäthylen-Beutel (PE) geben Sie zum Recyceln des Sammelmaterials ab. Recycling des Gerätes am Ende seiner Lebensdauer: Dieses Gerät ist im Einklang mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte (WEEE) gekennzeichnet. Das Symbol am Produkt oder an dessen Verpackung gibt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist auf eine Sammelstelle zum Recyceln der elektrischen und elektronischen Anlagen zu bringen. Durch die Sicherstellung der korrekten Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses Produktes verursacht würden. Die Entsorgung muss im Einklang mit den Vorschriften für die Abfallbehandlung durchgeführt werden. Ausführlichere Informationen zum Recycling dieses Produkts erhalten Sie bei der zuständigen örtlichen Behörde, dem Dienstleister für Entsorgung von Haushaltsabfall oder in dem Geschäft, wo Sie das Produkt gekauft haben. Dieses Produkt erfüllt sämtliche Grundanforderungen der EU-Richtlinien, die sich darauf beziehen. Lebensmittel sind Die Änderungen im Text, im Design und in den technischen Spezifizierungen können ohne vorherigen Hinweis geändert werden, und wir behalten uns das Recht auf deren Änderungen vor.60 61 FRFR VP5150 | VP5151 | VP5152 | VP5153 VP5150 | VP5151 | VP5152 | VP5153

• if the service life of certain product parts expires, e.g. for accumulators, bulbs, etc. The warranty does not apply to any products and services provided along with the product (gifts, promotional articles, etc.). Filing a complaint A complaint against a product defect must be filed as soon as identified, yet no later than before the end of the warranty term. The customer must file a product complaint with the dealer from which they have purchased the product, or with any authorised service centre, a list of which is included in the product package, or available at www. my-concept.com. While filing a product complaint, the product must be duly cleaned and securely packed so as to prevent any damage during its transport to an authorised service centre, where relevant, unless the product is delivered in person. The customer must submit proof of having concluded a purchase contract for the product by producing the receipt. While filing their complaint, the customer must indicate the noted defect and identify the preferred complaint application method. Complaints processing As long as the noted defect may be removed, the user has the right to have the defect duly removed free of charge on a timely basis. Where such a procedure is not reasonable with regard to the nature of the defect, the user may require to be supplied a new defect-free product (replacement), or, where the defect applies to a part of the product only, replacement of the part concerned. However, if replacement of the product or any part thereof is not proportionate with regard to the nature of the defect, especially if the defect can be removed without undue delay, the customer has the right to have the defect removed free of charge. EN104 105 VP5150 | VP5151 | VP5152 | VP5153 VP5150 | VP5151 | VP5152 | VP5153 Das Recht auf die Lieferung eines neuen Produkts (Austausch) oder deren Teile hat der Verbraucher auch bei reparablen Mängeln, falls diese wiederholt auftreten. In solchem Fall ist der Verbraucher auch berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten). Erfolgt keine Rückgabe (Vertragsrücktritt) oder kein Anspruch auf die Lieferung eines neuen Produkts oder deren Teile (Austausch), oder auf eine Reparatur, kann der Verbraucher einen angemessenen Nachlass fordern. Dies gilt auch im Falle, wenn kein neues Produkt oder deren Teile geliefert werden können, das Produkt nicht repariert wird, und auch dann, wenn dafür keine Ersatztermine vereinbart werden. Verkäufer, autorisierte Servicestelle oder beauftragte Personen haben über die Reklamation unverzüglich zu entscheiden, bei schwierigen Fällen innerhalb von drei Werktagen. Diese Frist umfasst nicht den erforderlichen Zeitraum zur fachlichen Bewertung des Mangels. Der Verkäufer oder die Servicestelle ist verpflichtet die Reklamation innerhalb von 30 Tagen ab dem Tag der Geltendmachung der Reklamation zu erledigen, falls keine längere Frist vereinbart wird. Bei Rückgabe des Produkts (Vertragsrücktritt) ist der Verbraucher verpflichtet auch jegliches Zubehör und sämtliche Dokumente zum Produkt zurückzugeben. Der Verbraucher hat kein Recht auf die Rückgabe der mangelhaften Teile des Produkts, die im Rahmen der Reklamation ausgetauscht wurden. Sämtliche weitere Rechte des Verbrauchers, verbunden mit dem Kauf des Produkts, bleiben durch diese Garantiebedingungen unberührt. Anm.: Für Reklamationen von Produkten, die während des Transports beschädigt werden, gilt die Reklamationsordnung des Transportunternehmens. Hersteller: Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Tschechische Republik Ident.-Nr.: 13216660 Tel.: + 420 465 471 400, Fax: +420 465 473 304, E-Mail: servis@my-concept.cz www: www.my-concept.com Produktdetails Modell: Herstellernummer: Verkaufsdatum: Stempel und Unterschrift des Verkäufers: GARANTIEBEDINGUNGEN Garantie Der Hersteller (bzw. Importeur) garantiert, dass das Produkt den Anforderungen der Rechtsvorschriften und den durch die entsprechenden technischen Normen bestimmten Anforderungen entspricht. Weiterhin, dass das Produkt über solche Eigenschaften verfügt, die der Hersteller in den zum Produkt gehörigen Dokumenten beschrieben hat oder welche der Verbraucher in Bezug auf den Charakter der Ware und auf der Grundlage der vom Hersteller durchgeführten Werbung erwartet. Der Hersteller garantiert, dass das Produkt für die von ihm angeführten Zwecke geeignet ist. Die Garantielaufzeit beträgt 24 Monate und beginnt mit der Produktübernahme durch den Verbraucher zu laufen. Die Garantie bezieht sich nicht auf Mängel durch Verschleiß. Der Garantieanspruch gilt nicht, wenn dem Verbraucher vor der Produktübernahme Mängel bekannt waren oder er diese selbst verursacht hat. Ausgenommen von der Garantie sind (insbesondere):

• Nichteinhaltung von Bedingungen für Installation, Betrieb und Bedienung gemäß Bedienungsanleitung,

• Mängel durch mechanische, chemische Schäden, Kurzschluss, Netzüberspannung oder falsche Installation,

• Mängel durch unsachgemäße Eingriffe durch nicht autorisierte Personen,

• Mängel aufgrund höherer Gewalt,

• Mängel durch unsachgemäße Wartung im Widerspruch mit der Bedienungsanleitung, einschließlich Schäden durch Wasserablagerungen,

• Farbveränderungen von Heizflächen oder Verkratzen durch üblichen Gebrauch,

• Optische und funktionale Veränderungen, verursacht durch Sonnen- und Wärmeeinstrahlung oder Wasserablagerungen und andere Ablagerungen,
