Produkttyp	Küchenarmatur
Marke	Concept
Modell	BDG5327BC
Material	Edelstahl mit kratzfester Oberfläche (verchromt oder Granit je nach Variante)
Kartusche	Hochwertige Keramikkartusche
Drehung	360°
Installation	Befestigung mit Schrauben und Muttern, flexible Anschlüsse
Wasserversorgung	Kalt- und Warmwasser (Standardanschluss)
Funktionen	Kalt-/Warmwassermischung, Durchfluss einstellbar per Griff, integrierter Perlator
Pflege und Reinigung	Reinigung mit neutralen Mitteln, Essiglösung zur Entkalkung, gelegentliches Chrompolieren
Sicherheit	Keine chlor- oder alkoholhaltigen Produkte verwenden, Kontakt mit scharfen Gegenständen vermeiden
Ersatzteile erhältlich	Perlator, Kartusche, Griff, flexible Schläuche, Befestigungsteile
Reparierbarkeit	Kartusche austauschbar, Wartung durch Fachmann möglich
Garantie	Herstellergarantie auf Fabrikations- und Materialfehler (ausgenommen falsche Installation)
Lieferumfang	Armatur, Perlator, flexible Schläuche, Befestigungsteile, Montageanleitung

Häufig gestellte Fragen - BDG5327BC Concept

Wie installiere ich die Armatur BDG5327BC?

Die Installation sollte von einem Fachmann durchgeführt werden. Schalten Sie die Wasserzufuhr ab, schrauben Sie den Perlator ab, befestigen Sie den Armaturenkörper mit den Befestigungszubehör an der Spüle, schließen Sie die Wasserschläuche von Hand ohne Gewalt an, öffnen Sie dann das Wasser und überprüfen Sie die Dichtheit der Verbindungen.

Welche Reinigungsmittel für die Armatur verwenden?

Verwenden Sie neutrale Mittel ohne Scheuerpartikel, wie eine Seifenlösung. Bei Kalkablagerungen verwenden Sie eine Essiglösung oder einen Essigreiniger. Vermeiden Sie chlor- oder alkoholhaltige Produkte.

Was tun, wenn die Armatur undicht ist?

Überprüfen Sie zunächst die Dichtheit der Verbindungen. Wenn das Leck vom Armaturenkörper kommt, könnte es ein Problem mit der Keramikkartusche sein. Kontaktieren Sie einen Fachmann zum Austausch der Kartusche.

Wie entkalkt man die Armatur?

Tragen Sie eine Essiglösung oder einen Essigreiniger auf die verkalkten Stellen auf, insbesondere um den Perlator. Einwirken lassen, mit lauwarmem Wasser abspülen und mit einem weichen Tuch trocknen.

Deckt die Garantie Schäden durch falsche Installation?

Nein, die Garantie deckt keine Mängel ab, die durch falsche Installation oder Wartung verursacht wurden. Bei Nichtbeachtung der Herstellerempfehlungen erlischt die Garantie.

Wie tausche ich den Perlator aus?

Schrauben Sie den Perlator von Hand oder ggf. mit einer Zange ab. Reinigen Sie ihn oder ersetzen Sie ihn durch einen neuen. Schrauben Sie ihn ohne Gewalt wieder an.

Kann ich scheuernde Reinigungsmittel verwenden?

Nein, verwenden Sie niemals Scheuermittel, Metallschwämme oder scharfe Gegenstände, die die Oberfläche der Armatur zerkratzen könnten.

Wie pflege ich die verchromte Oberfläche der Armatur?

Polieren Sie die verchromten Oberflächen gelegentlich mit einem speziellen Edelstahl- oder Chrompflegemittel. Das entfernt Flecken und stellt den Glanz wieder her.

Kann die Armatur um 360° gedreht werden?

Ja, der Armaturenkörper kann um 360° gedreht werden, sodass der Griff sowohl rechts als auch links installiert werden kann.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält die Armatur, den Perlator, die flexiblen Schläuche, die Befestigungsteile (Schrauben, Muttern) und die Montageanleitung.

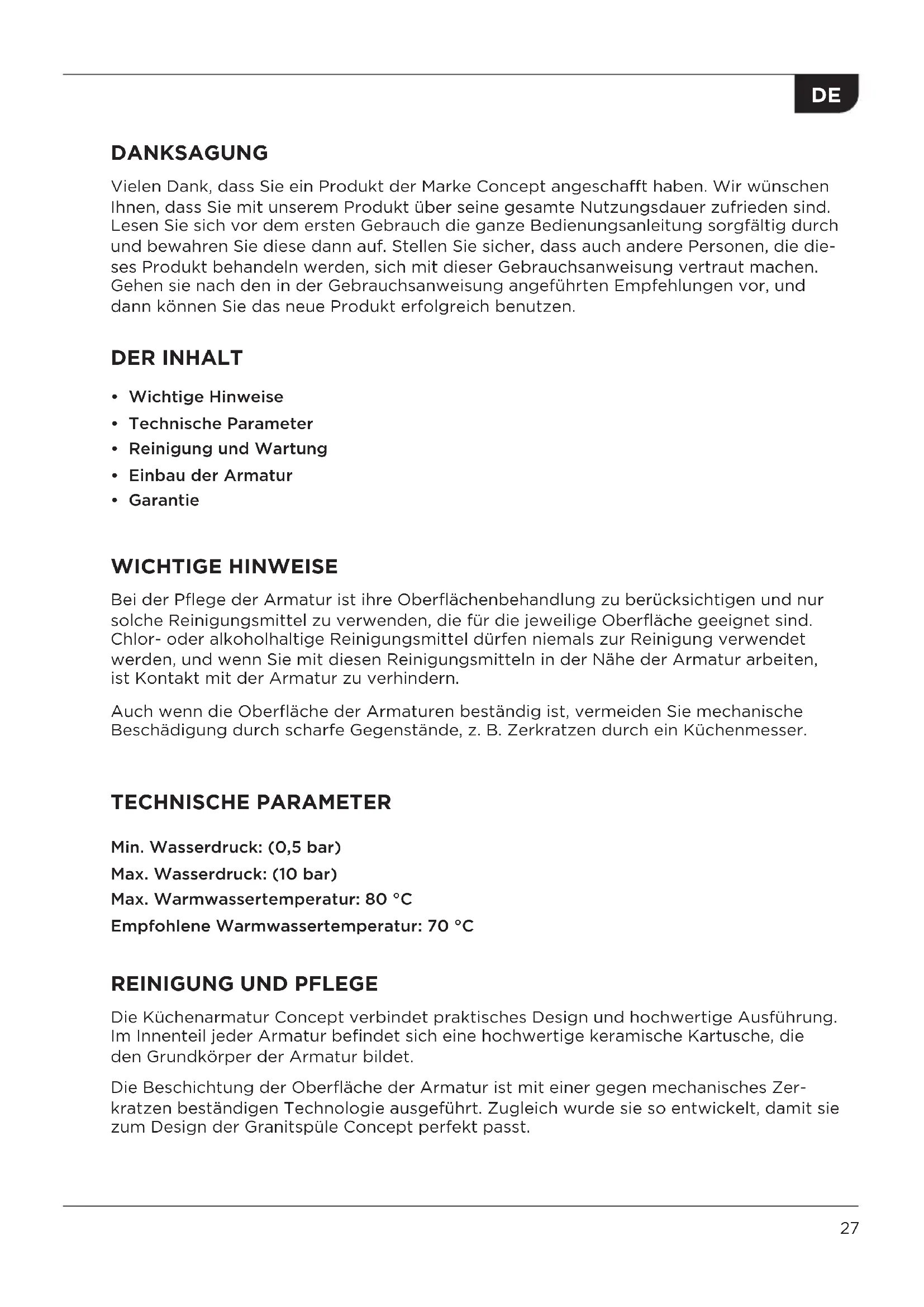

BEDIENUNGSANLEITUNG BDG5327BC Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.

DER INHALT

Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGHINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80^

Empfohlene Warmwassertemperatur: 70^

REINIGUNG UND PFLEGE

Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essiglösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb können mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Täglich und regelmäßige Pflege verlangert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

Schlieben Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schließen.
- Wenn die Abdichtung samentlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. Anschließlich ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelnr Produktteile BDC6529, BDG6529BC

Numéro	Article
1	Luftsprudler
2	Auslass
3	Armaturkörper
4	Sockel
5	Kartusche
6	Mutter
7	Schraubverschluss
8	Griff
9	Befestigungsteile
10	Schlauch

Beschreibung einzelnr Produktteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auss

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schauch

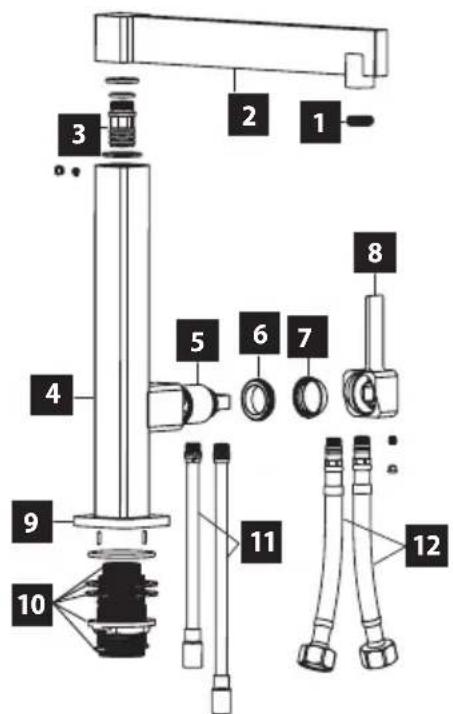

Beschreibung einzelner Produkte teile

Numéro Article

1 LuftSprudler

2 Ausass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

Beschreibung einzelnr Produktteile

BDC5327,BDC5327BC

Numéro	Article
1	Luftsprudler
2	Düse
3	Verbindungsteil
4	Armatürkörper
5	Kartische
6	Mutterabdeckung
7	Schraubverschluss
8	Griff
9	Sockel
10	Befestigungsteile
11	Schlauch
12	Zuleitungsrohr

Beschreibung einzelner Produktesteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

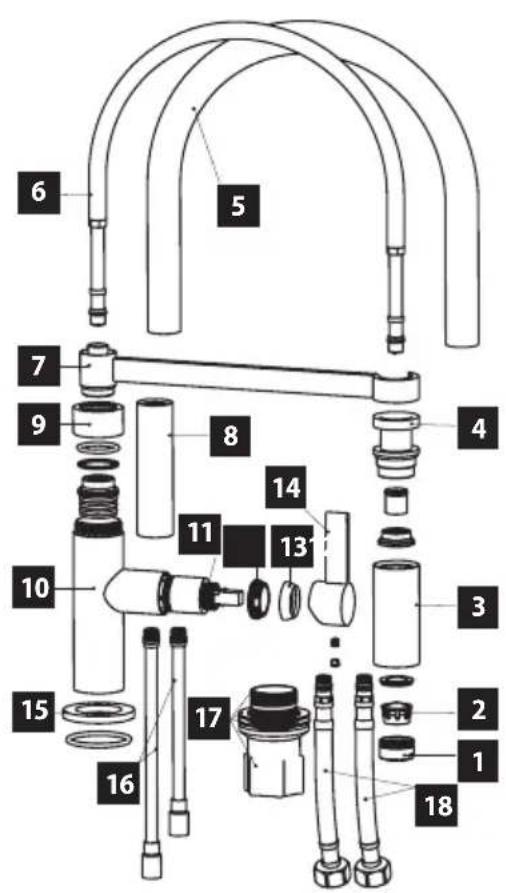

Beschreibung einzelnr Produktteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlusssschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armatürkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
