BEDIENUNGSANLEITUNG TAA 5 S 1 INDESIT

Gebrauchsanleitung, 1

Kundendienst, 3

Gerätebeschreibung, 8

Türanschlagwechsel, 13

Installation, 18

Inbetriebnahme und Gebrauch, 18

Wartung und Pflege, 19

Hinweise und Tipps, 20

Anleitung zur Fehlersuche, 21

IT

Italiano

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Anleitung zur Fehlersuche).
• Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit.

Geben Sie bitte Folgendes an:

• die Art der Störung
• das Gerätemodell (Mod.)
- Seriennummer (S/N)

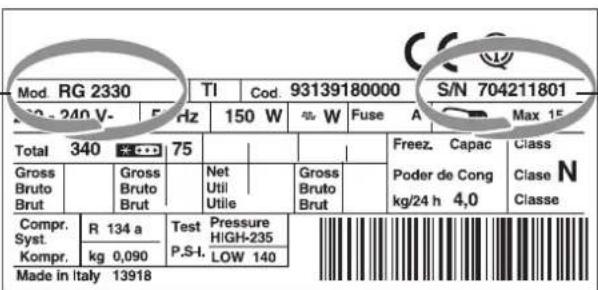

Diese Informationen finden Sie auf dem Typenschild auf der unteren linken Seite des Kühlschranks.

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile.

GB - model DE - Modell FR - modèle NL - model IT - modello ES - modelo HU - modell KZ - ylri RO - model RU - модель

Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 50 - 240 V- 5 Hz 150 W W Fuse A Max 15 Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure Syst. P.S-L HIGH-235 Kompr. kg 0,090 LOW 140 Made in Italy 13918

GB - serial number DE - Seriennummer FR - numéro de série NL - serienummer IT - numero di serie ES - número de serie HU - gyári szám KZ - сериялық нөмірі RO - număr de serie RU - серийный номер

FR

Assistance

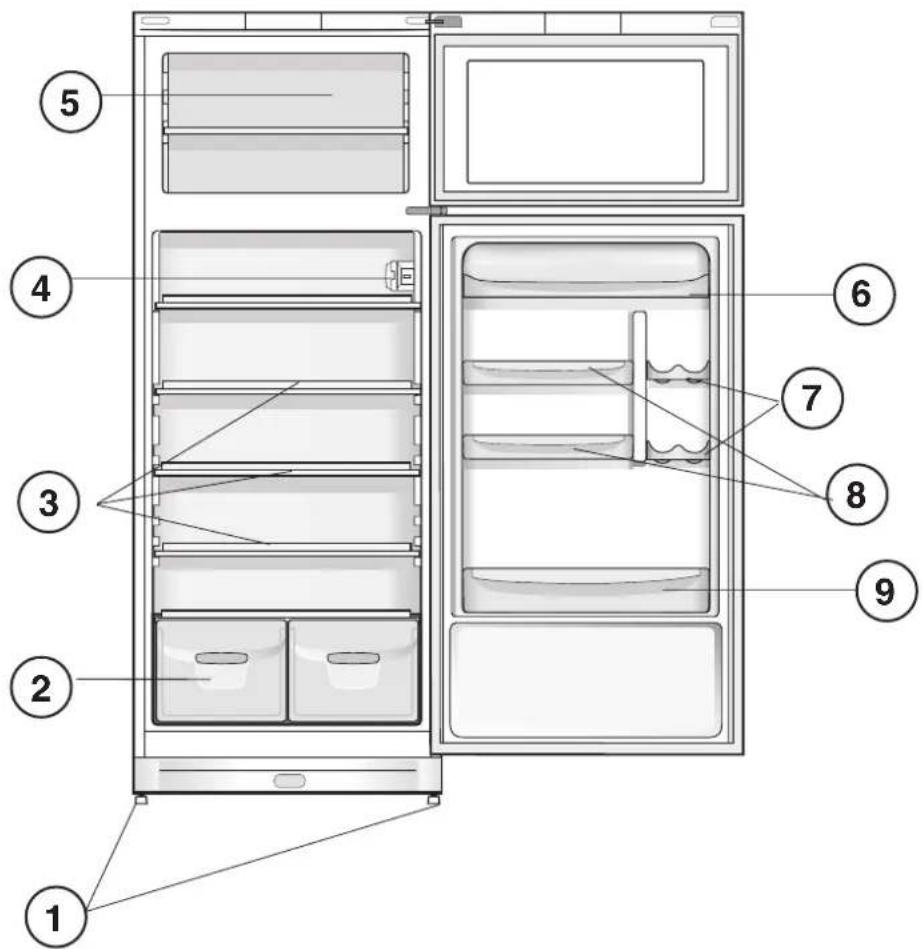

Die Anweisungen in diesem Handbuch können für verschiedene Kühlschrankversionen angewendet werden. Die Diagramme stellen nicht direkt das gekaufte Gerät dar. Für weitere Funktionen, siehe die folgenden Seiten.

1 VERSTELLFÜSSE
2 OBST- und GEMÜSEFACH
3 ABLAGEN *
4 TEMPERATUREINSTELLUNGS-Knopf
5 GEFRIER- und STAUFACH
6 Herausnehmbare MEHRZWECKREGALE *
7 DOSEN-ABLAGEFLÄCHEN*
8 Abnehmbare DOSEN-ABLAGEFLÄCHEN*
9 Abstellfach für FLASCHEN

* Variiert je nach Anzahl und/oder Position, verfügbar nur für bestimmte Modelle.

! Vor Inbetriebnahme Ihres neuen Gerätes, diese Gebrauchsanweisungen sorgfältig durchlesen. Sie enthalten wichtige Informationen für den sicheren Gebrauch, die Installation und Pflege des Gerätes.

! Bewahren Sie diese Gebrauchsanleitung sorgfältig auf. Beim Verkauf, diese an die neuen Eigentümer des Gerätes übergeben.

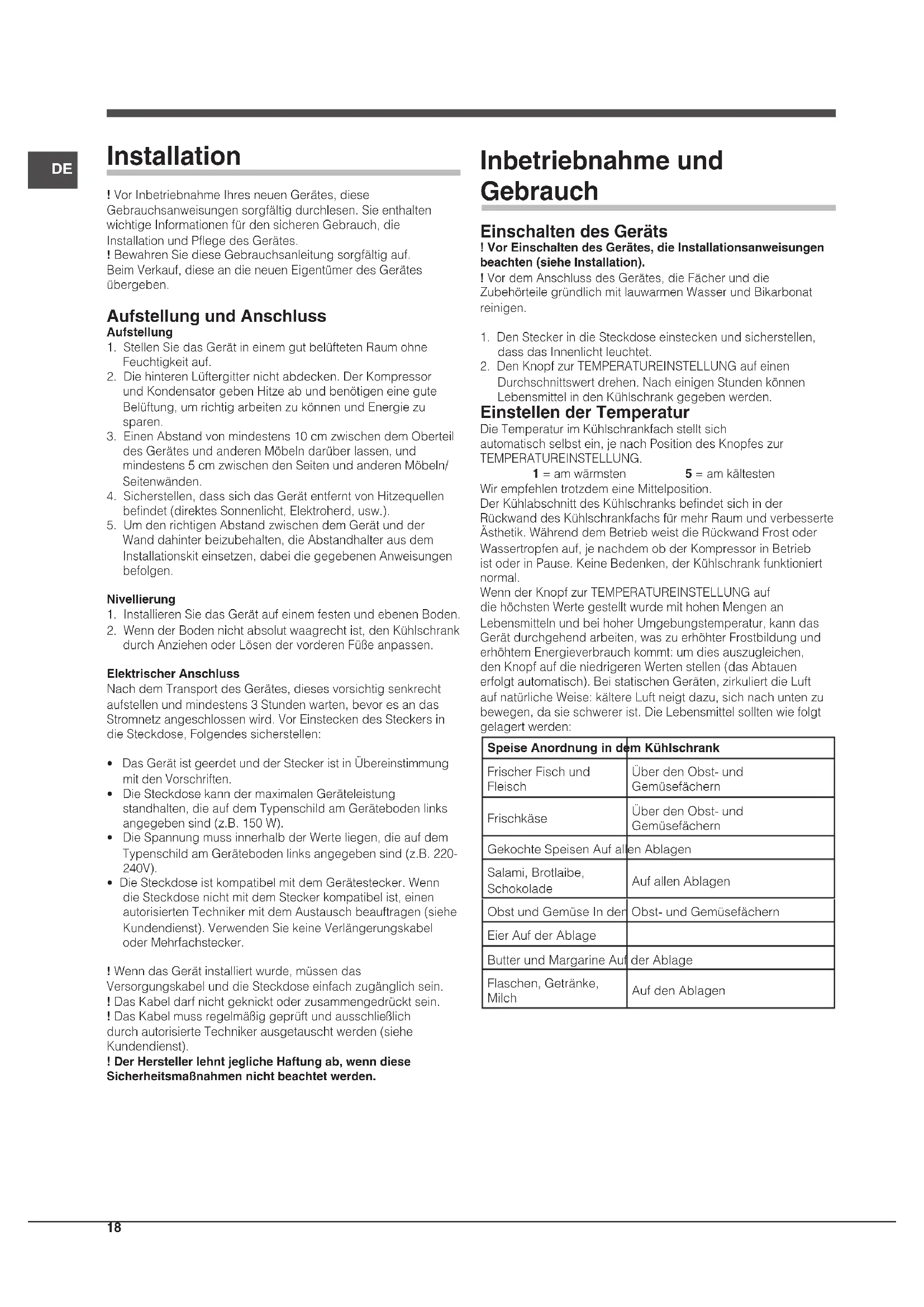

Aufstellung und Anschluss

Aufstellung

1. Stellen Sie das Gerät in einem gut belüfteten Raum ohne Feuchtigkeit auf.
2. Die hinteren Lüftergitter nicht abdecken. Der Kompressor und Kondensator geben Hitze ab und benötigen eine gute Belüftung, um richtig arbeiten zu können und Energie zu sparen.
3. Einen Abstand von mindestens 10 cm zwischen dem Oberteil des Gerätes und anderen Möbeln darüber lassen, und mindestens 5 cm zwischen den Seiten und anderen Möbeln/Seitenwänden.
4. Sicherstellen, dass sich das Gerät entfernt von Hitzequellen befindet (direktes Sonnenlicht, Elektroherd, usw.).
5. Um den richtigen Abstand zwischen dem Gerät und der Wand dahinter beizubehalten, die Abstandhalter aus dem Installationskit einsetzen, dabei die gegebenen Anweisungen befolgen.

Nivellierung

1. Installieren Sie das Gerät auf einem festen und ebenen Boden.
2. Wenn der Boden nicht absolut waagrecht ist, den Kühlschrank durch Anziehen oder Lösen der vorderen Füße anpassen.

Elektrischer Anschluss

Nach dem Transport des Gerätes, dieses vorsichtig senkrecht aufstellen und mindestens 3 Stunden warten, bevor es an das Stromnetz angeschlossen wird. Vor Einstecken des Steckers in die Steckdose, Folgendes sicherstellen:

• Das Gerät ist geerdet und der Stecker ist in Übereinstimmung mit den Vorschriften.
• Die Steckdose kann der maximalen Geräteleistung standhalten, die auf dem Typenschild am Geräteboden links angegeben sind (z.B. 150 W).
• Die Spannung muss innerhalb der Werte liegen, die auf dem Typenschild am Geräteboden links angegeben sind (z.B. 220-240V).
• Die Steckdose ist kompatibel mit dem Gerätestecker. Wenn die Steckdose nicht mit dem Stecker kompatibel ist, einen autorisierten Techniker mit dem Austausch beauftragen (siehe Kundendienst). Verwenden Sie keine Verlängerungskabel oder Mehrfachstecker.

! Wenn das Gerät installiert wurde, müssen das Versorgungskabel und die Steckdose einfach zugänglich sein.

! Das Kabel darf nicht geknickt oder zusammengedrückt sein.

! Das Kabel muss regelmäßig geprüft und ausschließlich durch autorisierte Techniker ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jegliche Haftung ab, wenn diese Sicherheitsmaßnahmen nicht beachtet werden.

Inbetriebnahme und Gebrauch

Einschalten des Geräts

! Vor Einschalten des Gerätes, die Installationsanweisungen beachten (siehe Installation).

! Vor dem Anschluss des Gerätes, die Fächer und die Zubehörteile gründlich mit lauwarmen Wasser und Bikarbonat reinigen.

1. Den Stecker in die Steckdose einstecken und sicherstellen, dass das Innenlicht leuchtet.
2. Den Knopf zur TEMPERATUREINSTELLUNG auf einen Durchschnittswert drehen. Nach einigen Stunden können Lebensmittel in den Kühlschrank gegeben werden.

Einstellen der Temperatur

Die Temperatur im Kühlschrankfach stellt sich automatisch selbst ein, je nach Position des Knopfes zur TEMPERATUREINSTELLUNG.

1 = am wärmsten 5 = am kältesten

Wir empfehlen trotzdem eine Mittelposition.

Der Kühlabschnitt des Kühlschranks befindet sich in der Rückwand des Kühlschrankfachs für mehr Raum und verbesserte Ästhetik. Während dem Betrieb weist die Rückwand Frost oder Wassertropfen auf, je nachdem ob der Kompressor in Betrieb ist oder in Pause. Keine Bedenken, der Kühlschrank funktioniert normal.

Wenn der Knopf zur TEMPERATUREINSTELLUNG auf die höchsten Werte gestellt wurde mit hohen Mengen an Lebensmitteln und bei hoher Umgebungstemperatur, kann das Gerät durchgehend arbeiten, was zu erhöhter Frostbildung und erhöhtem Energieverbrauch kommt: um dies auszugleichen, den Knopf auf die niedrigeren Werten stellen (das Abtauen erfolgt automatisch). Bei statischen Geräten, zirkuliert die Luft auf natürliche Weise: kältere Luft neigt dazu, sich nach unten zu bewegen, da sie schwerer ist. Die Lebensmittel sollten wie folgt gelagert werden:

Speise Anordnung in dem Kühlschrank
Frischer Fisch und Fleisch	Über den Obst- und Gemüsefächern
Frischkäse	Über den Obst- und Gemüsefächern
Gekochte Speisen Auf allen Ablagen
Salami, Brotlaibe, Schokolade	Auf allen Ablagen
Obst und Gemüse In der	Obst- und Gemüsefächern
Eier Auf der Ablage
Butter und Margarine Auf der Ablage
Flaschen, Getränke, Milch	Auf den Ablagen

Verwendung des Kühlschranks in seiner vollen Leistung

• Nur kalte oder lauwarme Lebensmittel in das Fach geben, keine heißen Lebensmittel (siehe Vorsichtsmaßnahmen und Tipps).
• Bitte beachten, dass gegarte Lebensmittel nicht länger haltbar sind als rohe Lebensmittel.
• Flüssigkeiten nicht in offenen Behältern aufbewahren. Sie erhöhen die Feuchtigkeit im Kühlschrank und führen zu Kondenswasserbildung.

ABLAGEN: mit oder ohne Gitter.

Dank der speziellen Führungen können die Ablagen herausgenommen werden und die Höhe ist einstellbar (siehe Diagramm), dies ermöglicht eine einfache Lagerung von großen Behältern und Lebensmitteln. Die Höhe kann ohne komplette Entnahme der Ablage angepasst werden.

1 2

GETRÄNKEDOSEN-Ablageflächen.

Das Dosengestell an der Innentür ermöglicht es Ihnen nicht nur Dosen aufzubewahren, sondern auch Joghurt, Butter und andere Behälter, je nach Ihren Bedürfnissen.

TEMPERATUR*-Anzeigelicht : Zum Feststellen des kältesten Bereichs im Kühlschrank.

1. Prüfen, dass OK klar auf dem Anzeigelicht erscheint (siehe Diagramm).

1. Wenn das Wort "OK" nicht erscheint, bedeutet dies, dass die Temperatur zu hoch ist: Der Knopf für den KÜHLSCHRANKBETRIEB auf eine höhere (kältere) Position stellen und ungefähr 10 Stunden warten, bis die Temperatur sich stabilisiert hat.
2. Das Anzeigelicht erneut prüfen: bei Bedarf erneut einstellen unter Durchführung des Startvorgangs. Wenn große Mengen an Lebensmitteln zugegeben wurden oder wenn die Kühlschranktür häufig geöffnet wird, ist es normal, dass die Anzeige kein OK anzeigt. Mindestens 10 Stunden warten, bevor der Knopf für den KÜHLSCHRANKBETRIEB auf einen höheren Wert eingestellt wird.

* Variiert je nach Anzahl und/oder Position, verfügbar nur für bestimmte Modelle.

Verwendung des Gefrierers in seiner vollen Leistung

• Frieren Sie auftauende oder bereits aufgetaute Lebensmittel nicht wieder ein. Diese Lebensmittel müssen gekocht und gegessen werden (innerhalb von 24 Stunden).
• Frische Speisen, die eingefroren werden müssen, dürfen nicht in Kontakt mit Speisen kommen, die bereits abgetaut wurden. Frische Speisen müssen über dem Gitter in dem Gefrierfach gelagert werden und wenn möglich in direktem Kontakt mit den Wänden (Seitenwänden und Rückwand), wo die Temperatur auf -18°C fällt und schnelles Gefrieren garantiert.
• Legen Sie keine Glasflaschen, die Flüssigkeiten enthalten und die einen Korken haben oder hermetisch versiegelt sind in den Gefrierer, da sie brechen könnten.
• Die maximale Menge an Lebensmitteln, die täglich eingefroren werden können, ist auf dem Schild mit den technischen Eigenschaften links auf dem Boden des Kühlschranks angegeben (zum Beispiel: Kg/24h: 4).

! Während dem Gefrieren die Tür nicht öffnen.

! Bei einem Stromausfall oder einer Störung, die Gefrierertür nicht öffnen. Somit kann die Temperatur im Gefrier aufrecht erhalten werden, um sicherzustellen, dass die Lebensmittel für mindestens 9-14 Stunden konserviert sind.

! Wenn die Raumtemperatur für eine lange Zeitspanne unter 14°C, wird die ideale Temperatur in dem Gefrierfach nicht erreicht und die Lebensmittelkonservierung wird verringert.

Wartung und Pflege

Abschalten des Gerätes

Während der Reinigung und Wartung muss das Gerät von der Stromversorgung getrennt werden. Es ist nicht ausreichend, den Knopf der Temperatureinstellung auf ●(Gerät aus) zu stellen, um den gesamten Stromkontakt zu entfernen.

Reinigung des Gerätes

• Die Außen- und Innenteile sowie die Gummidichtungen können mit einem Schwamm gereinigt werden, der in lauwarmes Wasser und Bikarbonat oder neutrale Seife getaucht wurde. Keine Lösungsmittel, Scheuermittel, Bleichmittel oder Ammoniak verwenden.
  • Die herausnehmbaren Zubehörteile können in warmen Wasser und Seife oder Spülmittel eingeweiht werden. Diese sorgfältig mit Wasser abspülen und trocknen.
• Auf der Rückseite des Gerätes kann sich Staub angesammelt haben, der durch vorsichtige Verwendung des Staubsaugerschlauchs bei mittlerer Geschwindigkeit entfernt werden kann. Das Gerät muss ausgeschaltet und der Stecker ausgesteckt werden, bevor die Reinigung des Gerätes beginnt.

Schimmel oder unangenehme Gerüche vermeiden

• Das Gerät ist mit geruchlosen hygienischen Materialien hergestellt. Um einen geruchlosen Kühlschrank zu erhalten und um die Bildung von Verschmutzungen zu vermeiden, sollten die Lebensmittel stets abgedeckt oder entsprechend versiegelt sein.
• Wenn Sie das Gerät für einen längeren Zeitraum ausschalten möchten, die Innenseite reinigen und die Türen offen lassen.

Das gerät abtauen

!Die unten stehenden Anweisungen befolgen.

Verwenden Sie keine Gegenstände mit scharfen oder spitzen Kanten, um die Geräte abzutauen, da diese den Kältekreislauf über die Reparatur hinaus beschädigen können.

Abtauen des Kühlfachs

Der Kühlschrank hat eine automatische Abtaufunktion: Wasser wird auf die Rückseite des Gerätes geleitet durch eine spezielle Abflussöffnung (siehe Diagramm), wo die Hitze, die durch den Kompressor produziert wird, zur Verdampfung des Wassers führt. Das Abflussrohr muss regelmäßig gereinigt werden, so dass das Wasser einfach ausfließen kann.

Gefrierfach entfrosten

Wenn die Frostschicht höher als 5 mm ist, muss manuell abgetaut werden:

1. Den Knopf zur TEMPERATUREINSTELLUNG auf ●stellen.
2. Gefrorene Lebensmittel in Zeitungspapier einwickeln und in einen anderen Gefrierer oder an einen kühleren Platz legen.
3. Die Tür offen lassen, bis der Frost komplett geschmolzen ist. Dies kann vereinfacht werden, indem Behälter mit lauwarmen Wasser in das Gefrierfach gestellt werden.
4. Das Gefrierfach vorsichtig reinigen und trocknen, bevor das Gerät wieder eingeschaltet wird.
5. Ungefähr 2 Stunden warten, d.h. bis die ideale Lagertemperatur wieder hergestellt wurde, bevor die Lebensmittel in den Gefrierer gelegt werden.

Austausch der Glühbirne

Für den Austausch der Glühbirne im Kühlschrankfach, den Stecker aus der Steckdose ziehen. Die unten stehenden Anweisungen befolgen.

Für den Zugriff auf die Glühbirne, die Abdeckung entfernen, wie in der Abbildung dargestellt. Diese durch eine ähnliche Glühbirne, mit dem auf der Abdeckung angegebenen Leistungsbereich, ersetzen (15W oder 25W).

1 2

Hinweise und Tipps

! Das Gerät wurde entwickelt und hergestellt in Übereinstimmung mit internationalen Sicherheitsstandards. Die folgenden Warnungen werden aus Sicherheitsgründen gegeben und müssen sorgfältig gelesen werden.

Dieses Gerät ist konform mit den folgenden Gemeinschaftsrichtlinien:

- 73/23/EWG vom 19/02/73 (Niederspannung) und nachfolgende Änderungen;

-89/336/EWG vom 03.05.89 (Elektromagnetische Verträglichkeit) und nachfolgende Änderungen;

- 2002/96/EG.

Allgemeine Sicherheit

• Das Gerät wurde entwickelt für den Hausgebrauch und ist nicht für kommerzielle oder industrielle Zwecke gedacht.
• Das Gerät muss verwendet werden, um Lebensmittel durch Erwachsene zu stauen und einzufrieren und gemäß den Anweisungen in diesem Handbuch.
• Das Gerät darf nicht im Freien installiert werden, auch nicht in überdachten Bereichen. Es ist äußerst gefährlich das Gerät Regen und Sturm auszusetzen.
• Berühren Sie das Gerät nicht barfuß oder mit nassen oder feuchten Händen und Füßen.
  • Die internen Kühlelemente nicht anfassen: dies könnte zu Hautabschürfungen oder Frost/Gefrierbrand führen.
• Beim Ausstecken des Gerätes stets den Stecker aus der Steckdose ziehen, nicht an dem Kabel ziehen.
• Vor jeder Reinigungs- und Wartungsarbeit stets das Gerät ausschalten und den Netzstecker ziehen. Es ist nicht ausreichend, den Knopf der Temperatureinstellung auf ● (Gerät aus) zu stellen, um den gesamten Stromkontakt zu entfernen.
• Bei Störung unter keinen Umständen versuchen, das Gerät selbst zu reparieren. Reparaturen, die durch unerfahrene Personen ausgeführt werden, können zu Unfällen oder noch weiteren Störungen des Gerätes führen.
• Verwenden Sie keine scharfen oder spitzen Werkzeuge oder elektrische Ausrüstung - anders als die von dem Hersteller empfohlenen Typen - in dem Gefrierfach zur Lagerung von Lebensmitteln.
• Nehmen Sie keine Eiswürfel in den Mund, die direkt aus dem Gefrierer genommen wurden.
• Das Gerät darf von Personen (einschließlich Kindern) mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person benutzt werden. Kleine Kinder davon abhalten, mit dem Gerät zu spielen.
• Bewahren Sie das gesamte Verpackungsmaterial außerhalb der Reichweite von Kindern auf! Dies kann zu Erstickungsgefahr führen.

Entsorgung

• Beachten Sie die örtlichen Umweltstandards, wenn Sie Verpackungsmaterialien für den Recyclingprozess entsorgen.
• Die Europäische Richtlinie 2002/96/EU über Elektro- und Elektronik-Altgeräte (WEEE), fordert, dass alte elektrische Haushaltsgeräte nicht in der kommunalen Abfallentsorgung entsorgt wird. Altgeräte müssen separat gesammelt werden, um die Rückgewinnung und das Recycling der darin enthaltenen Materialien zu verbessern und um die Auswirkung auf die Gesundheit von Personen und die Umgebung zu reduzieren. Das Symbol der durchgestrichenen "Mülltonne" auf dem Produkt weist darauf hin, dass es bei der Entsorgung des Gerätes separat gesammelt werden muss. Verbraucher sollten ihre Lokalbehörde oder Händler kontaktieren für Informationen über die korrekte Entsorgung von Altgeräten.

Die Umwelt achten und erhalten

• Das Gerät an einem kühlen und gut belüfteten Ort aufstellen. Sicherstellen, dass es vor direktem Sonnenlicht geschützt ist und nicht in die Nähe von Hitzequellen stellen.
• Die Türen nicht zu lange offen lassen oder zu häufig öffnen, um Energie zu sparen.
• Das Gerät nicht mit zu vielen Lebensmitteln füllen: kalte Luft muss frei zirkulieren, um die Lebensmittel entsprechend zu konservieren. Wenn die Zirkulation verhindert wird, arbeitet der Kompressor dauerhaft.
• Keine warmen Speisen direkt in den Kühlschrank geben. Die Innentemperatur erhöht sich und zwingt den Kompressor stärker zu arbeiten und verbraucht mehr Energie.
• Das Gerät abtauen, wenn sich Eis bildet (siehe Wartung). Eine dicke Eisschicht erschwert die Kälteübertragung an Lebensmittel und führt zu höherem Energieverbrauch.
• Die Türdichtungen regelmäßig kontrollieren und sauber wischen, um sicherzustellen, dass sie keine Fremdkörper aufweisen und um zu verhindern, dass kalte Luft austritt (siehe Wartung).

Anleitung zur Fehlersuche

Wenn das Gerät nicht arbeiten, suchen Sie in der folgenden Liste für eine Lösung, bevor Sie den Kundendienst (siehe Kundendienst) anrufen.

Die Innenleuchte leuchtet nicht.

- Der Stecker wurde nicht in die Steckdose eingesteckt oder nicht weit genug, um einen Kontakt herzustellen, oder es liegt ein Stromausfall vor.

Der Kühlschrank und der Gefrierer kühlen nicht richtig.

• Die Türen schließen nicht richtig oder die Dichtungen sind beschädigt.
  • Die Türen wurden zu häufig geöffnet.
• Der Knopf der TEMPERATUREINSTELLUNG ist nicht in der richtigen Stellung.
• Der Kühlschrank oder der Gefrierer wurden überfüllt.
  • Die Umgebungstemperatur des Bereichs um das Gerät liegt unter 14°C.

Die speisen im Kühlschrank beginnen zu gefrieren.

• Der Knopf der TEMPERATUREINSTELLUNG ist nicht in der richtigen Stellung.
• Die Lebensmittel sind in Kontakt mit der hinteren Innenwand des Kühlschranks.

Der Motor läuft ständig.

• Die Tür ist nicht korrekt geschlossen oder ist dauerhaft offen.
• Die Außentemperatur ist sehr hoch.
• Die Dicke des Frostes ist mehr als 2-3 mm (siehe Wartung).

Das Gerät macht Geräusche.

• Das Gerät wurde nicht auf einer ebenen Fläche installiert (siehe Installation).
• Das Gerät wurde zwischen Schränken installiert, die vibrieren und Geräusche machen.
• Der gesamte Kühlschrank macht ein leises Geräusch, selbst wenn der Kompressor ausgeschaltet ist. Dies ist keine Störung, es ist normal.

Einige der Außenteile des Kühlschranks werden heiß.

- Diese erhöhten Temperaturen sind notwendig, um die Bildung von Kondensation an bestimmten Teilen des Produktes zu vermeiden.

Die Rückwand des Kühlschranks ist bedeckt mit Eis oder Wassertropfen.

- Dies zeigt, dass das Gerät normal arbeitet.

Wasser steht auf dem Boden des Kühlschranks.

• Das Wasser-Ablassloch ist blockiert (siehe Wartung).
