8in1 USBC Docking Station - Dockstation BlueBuilt - Kostenlose Bedienungsanleitung

Produkttyp	USB-C 8-in-1 Dockingstation
Marke	BlueBuilt
Modell	8in1 USBC Docking Station
Konnektivität	USB-C (Power Delivery, DisplayPort Alt Mode)
Anschlüsse	1×USB-C PD (100W), 1×HDMI (4K@60Hz), 1×Ethernet Gigabit, 1×USB-C Daten, 2×USB-A 3.0, 1×SD/microSD-Kartenleser, 1×3,5-mm-Audioanschluss
Stromversorgung	USB-C Power Delivery, Eingang 20V/5A, Ausgang max. 100W
Abmessungen (ca.)	12 × 7 × 2 cm
Gewicht (ca.)	150 g
Systemkompatibilität	Laptops mit USB-C-Anschluss, die Power Delivery und/oder Thunderbolt 3/4 unterstützen
Max. Videoauflösung	4K bei 60 Hz (erfordert DisplayPort 1.4 Alt Mode)
Ethernet-Geschwindigkeit	10/100/1000 Mbps (Cat5e-Kabel oder höher erforderlich)
Kartenleser	SD/SDHC/SDXC und micro SD/HC/XC
Garantie	5 Jahre
Pflege und Reinigung	Feuchtes Tuch mit Wasser, keine aggressiven Reinigungsmittel
Sicherheit	Nicht Wasser oder übermäßiger Hitze aussetzen, nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Nicht verfügbar, nicht zerlegen

Häufig gestellte Fragen - 8in1 USBC Docking Station BlueBuilt

Welche Computer sind mit dieser Dockingstation kompatibel?

Die Dockingstation ist mit jedem Laptop kompatibel, der über einen USB-C-Anschluss verfügt, der Power Delivery oder Thunderbolt 3/4 unterstützt. Überprüfen Sie die Spezifikationen Ihres PCs.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, wenn Ihr Computer Power Delivery unterstützt. Die Station liefert bis zu 100 W (20V/5A) über den USB-C-Anschluss. Schließen Sie das Ladegerät Ihres PCs an den PD-Anschluss der Station an.

Welche Bildschirmauflösung kann ich mit dem HDMI-Anschluss erreichen?

Der HDMI-Anschluss unterstützt bis zu 4K bei 60 Hz. Diese Auflösung erfordert, dass Ihr Laptop den DisplayPort 1.4 Alternate Mode über USB-C unterstützt.

Funktioniert der SD/microSD-Kartenleser mit allen Kartentypen?

Ja, er unterstützt die Formate SD/SDHC/SDXC und micro SD/HC/XC. Legen Sie die Karte in den entsprechenden Steckplatz ein.

Welche Ethernet-Geschwindigkeit kann ich erwarten?

Der Gigabit-Ethernet-Anschluss kann bis zu 1000 Mbps erreichen. Verwenden Sie dazu ein Cat5e-Kabel oder höher.

Kann ich einen Kopfhörer an die Station anschließen?

Ja, die Station verfügt über einen 3,5-mm-Klinkenanschluss für Kopfhörer oder Ohrhörer.

Wie viele USB-Anschlüsse sind verfügbar und welche Geschwindigkeiten haben sie?

Die Station bietet zwei USB-A 3.0-Anschlüsse (bis zu 5 Gbit/s) und einen USB-C-Daten-Anschluss (ebenfalls 5 Gbit/s). Schließen Sie Maus, Tastatur oder USB-Stick an.

Funktioniert die Dockingstation mit einem MacBook?

Ja, sofern das MacBook über einen USB-C-Anschluss verfügt, der Power Delivery und DisplayPort Alt Mode unterstützt. MacBooks mit M1/M2/M3-Chip sind in der Regel kompatibel.

Wie installiere ich die Dockingstation?

Schließen Sie einfach das USB-C-Kabel der Station an den USB-C-Anschluss Ihres Computers an. Unter Windows, macOS oder Linux ist kein Treiber erforderlich.

Was tun, wenn die Station nicht funktioniert?

Überprüfen Sie, ob Ihr Computer Power Delivery und DisplayPort Alt Mode unterstützt. Versuchen Sie ein anderes USB-C-Kabel und starten Sie den Computer neu. Wenn das Problem weiterhin besteht, kontaktieren Sie den Coolblue-Kundendienst.

BEDIENUNGSANLEITUNG 8in1 USBC Docking Station BlueBuilt

8-in-1-Dockingstation mit USB-C

933693 - BBDS8IN1

TABLE OF CONTENTS

1. PRODUCT OVERVIEW 4
2. CONNECTING THE DOCKING STATION ..... 5
3. EXPLANATION OF THE PORTS ..... 6
   DECLARATION OF CONFORMITY 8

INHOUDSOPGAVE

1. PRODUCTOVERZICHT 10
2. DOCKING STATION AANSLUITEN....11
3. UITLEG POORTEN 12
   VERKLARING VAN OVEREENSTEMMING.....14

TABLE DES MATIÈRES

1. APERÇU DU PRODUIT 16
2. CONNEXION DE LA STATION D'ACCUEIL... 17
3. EXPLICATION DES PORTS ..... 18
   DÉCLARATION DE CONFORMITÉ ..... 20

INHALTSVERZEICHNIS

1. PRODUKTÜBERSICHT 22
2. ANSCHLUSS DER DOCKINGSTATION ..... 23
3. ERKLÄRUNG DER ANSCHLÜSSE ..... 24
   KONFORMITÄTSERKLÄRUNG 26

EN

1. PRODUCT OVERVIEW

1 2 3 4

1. Power Delivery (20V, max. 5A, 100W)
2. HDMI (max. 3840 x 2160, max. 60 Hz)
3. SD/microSD (SD/SDHC/SDXC, microSD/HC/XC)
4. Audio-port (3,5 mm)

1. LAN/ethernet (10/100/1000 Mbps)

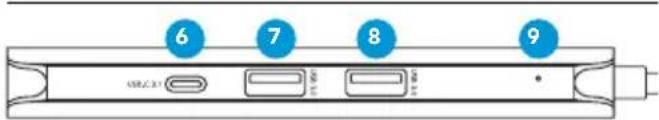

6 7 8 9 USB,C,D,T 100 100

1. USB-C3.1
2. USB Type-A 3.0 (max. 5 Gbps)
3. USB Type-A 3.0 (max. 5 Gbps)
4. LED function indicator

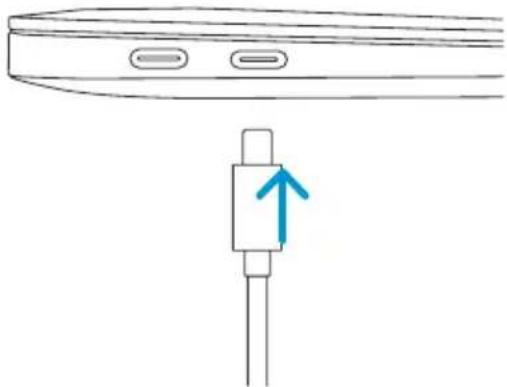

2. CONNECTING THE DOCKING STATION

2. ANSCHLUSS DER DOCKINGSTATION

Verbinde das USB-C-Kabel der Dockingstation mit dem USB-C-Anschluss deines Laptops.

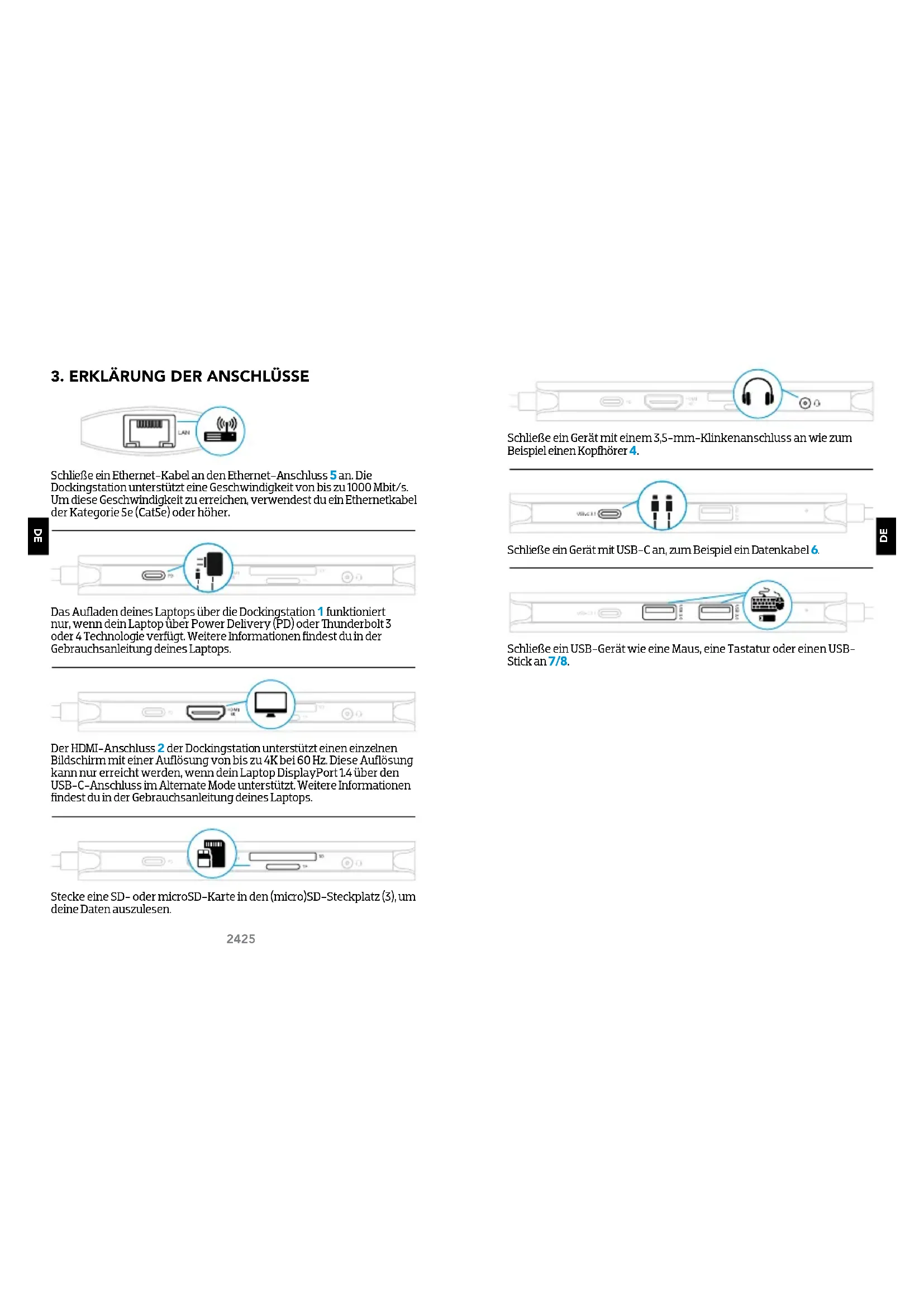

3. ERKLÄRUNG DER ANSCHLÜSSE

Schließe ein Ethernet-Kabel an den Ethernet-Anschluss 5 an. Die Dockingstation unterstützt eine Geschwindigkeit von bis zu 1000 Mbit/s. Um diese Geschwindigkeit zu erreichen, verwendest du ein Ethernetkabel der Kategorie Se (CatSe) oder höher.

Das Aufladen deines Laptops über die Dockingstation 1 funktioniert nur, wenn dein Laptop über Power Delivery (PD) oder Thunderbolt 3 oder 4 Technologie verfügt. Weitere Informationen findest du in der Gebrauchsanleitung deines Laptops.

Der HDMI-Anschluss 2 der Dockingstation unterstützt einen einzelnen Bildschirm mit einer Auflösung von bis zu 4K bei 60 Hz. Diese Auflösung kann nur erreicht werden, wenn dein Laptop DisplayPort 1.4 über den USB-C-Anschluss im Alternate Mode unterstützt. Weitere Informationen findest du in der Gebrauchsanleitung deines Laptops.

Stecke eine SD- oder microSD-Karte in den (micro)SD-Steckplatz (3), um deine Daten auszulesen.

Schließe ein Gerät mit einem 3,5-mm-Klinkenanschluss an wie zum Beispiel einen Kopfhörer 4.

VBA 411

Schließe ein Gerät mit USB-C an, zum Beispiel ein Datenkabel 6.

Schließe ein USB-Gerät wie eine Maus, eine Tastatur oder einen USB-Stick an 7/8.

KONFORMITÄTSERKLÄRUNG

PRODUKTSPEZIFIKATIONEN

Input: 20V=5A 100W

SICHERHEITSHINWEISE

1. Befolgen Sie stets diese Anweisungen und Warnungen und bewahren Sie diese Dokumentation zur späteren Verwendung auf, solange Sie das Gerät verwenden und/oder besitzen, und geben Sie sie an nachfolgende Benutzer des Geräts weiter.
2. Vergewissem Sie sich, dass Sie die Anweisungen in dieser Gebrauchsanleitung vollständig gelesen und verstanden haben, bevor Sie das Gerät verwenden.
3. Verwenden Sie das Gerät nur in der Anwendung, für die es bestimmt ist, nämlich als Gerät zum Aufladen von Laptops und/oder zum Anschluss an andere Geräte und/oder Peripheriegeräte.
4. Prüfen Sie vor dem Anschließen eines Geräts, ob die Ausgangsleistung des Ladegeräts ausreichend Strom für das angeschlossene Gerät liefern kann.
5. Setzen Sie das Gerät keiner extremen Hitze wie Sonnenlicht oder Feuer aus. Vermeiden Sie plötzliche Temperaturänderungen.
6. Verwenden oder lagern Sie das Gerät nicht unter feuchten oder nassen Bedingungen.
7. Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen oder brennbaren Materialien.
8. Verbrennen Sie das Gerät nicht.
9. Vermeiden Sie Kontakt mit den Chemikalien des Akkus. Wenn Chemikalien des Akkus auf die Haut oder in die Augen gelangen, beenden Sie die Verwendung des Geräts unverzüglich, spülen Sie die Chemikalien mit ausreichend Wasser weg und ziehen Sie einen (Haus-)Arzt zurate.
10. Das Gerät nicht werfen, schütteln, Vibrationen aussetzen, herunterfallen lassen, Stößen aussetzen und nicht mechanisch zweckentfremden.
11. Decken Sie das Gerät nicht mit Gegenständen ab, die die Wärmeableitung beeinträchtigen.
12. Verwenden Sie das Gerät nur mit den mitgelieferten Kabeln oder mit dem mit dem Gerät gelieferten Kabel. Verwenden Sie das Gerät nicht, wenn die mitgelieferten Kabel beschädigt sind oder im Laufe der Zeit beschädigt werden.
13. Trennen Sie das Gerät von der Steckdose, wenn es nicht verwendet wird. Laden oder entladen Sie das Gerät nicht unbeaufsichtigt.
14. Das Gerät außerhalb der Reichweite von Kindern aufbewahren.

15. Das Gerät nicht auseinandernehmen, öffnen oder reparieren.

16. Reinigen Sie das Gerät nur mit einem feuchten Tuch mit Wasser. Verwenden Sie keine (aggressiven) Reinigungsmittel.

17. Dieses Gerät kann von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Produkts unterwiesen wurden und die damit verbundenen Gefahren verstehen.

GARANTIE UND HAFTUNG

Für dieses Gerät gilt eine Garantiezeit von fünf (S) Jahren ab Kaufdatum. Weitere Informationen zu den Garantiebedingungen finden Sie unter www.coolblue.de/kundendienst. Coolblue B.V. kann in keiner Weise haftbar gemacht werden für materielle und immaterielle Schäden an Ihnen oder anderen, dem Gerät, Ihrem sonstigen Eigentum oder dem Eigentum anderer, die durch Nichtbeachtung der Anweisungen in dieser Gebrauchsanleitung verursacht werden.

Dieses Symbol auf dem Produkt weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern separat entsorgt werden muss. Geben Sie das Produkt an einer Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten ab, wenn Sie innerhalb der EU oder in einem anderen europäischen Land leben, in dem es getrennte Sammelsysteme für Elektro- und Elektronik-Altgeräte gibt. Durch die ordnungsgemäße Entsorgung des Produkts tragen Sie dazu bei, mögliche Risiken für die Umwelt und die Volksgesundheit zu vermeiden, die andernfalls durch die falsche Handhabung von Altgeräten entstehen könnten. Das Recycling von Materialien trägt zur Schonung unserer natürlichen Ressourcen bei.
