BEDIENUNGSANLEITUNG Iron Label RGIR28FE IBANEZ

PREMIUM-Serie Edge-Zero II mit ZPS

PREMIUM-Serie ZR-Tremolosteg mit ZPS2

Modelle, die mit DiMarzio-Tonabnehmern ausgestattet sind, werden mit einem Inbusschlüssel zur Höheneinstellung ※ der Polkerne geliefert. Siebensaitige Gitarren, die mit einem Edge-Zero-II-Tremolosteg mit ZPS3Fe ausgestattet sind, werden mit hoch- ※ belastbaren Federn ausgeliefert.

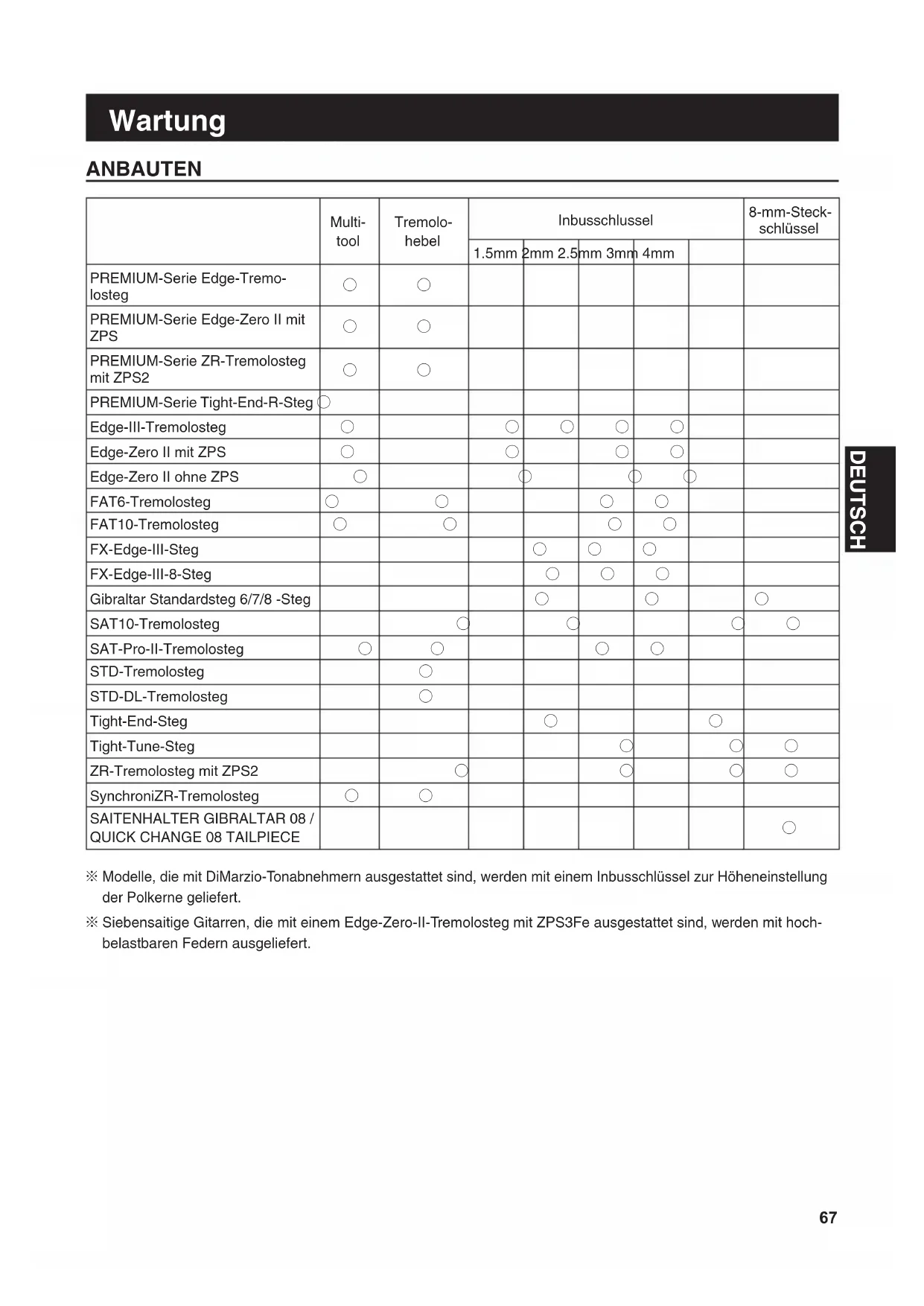

DEUTSCH WARTUNGS- UND PFLEGEHINWEISE

NA13G222_Regular.indb 67NA13G222_Regular.indb 67 2013-8-9 17:08:092013-8-9 17:08:0968

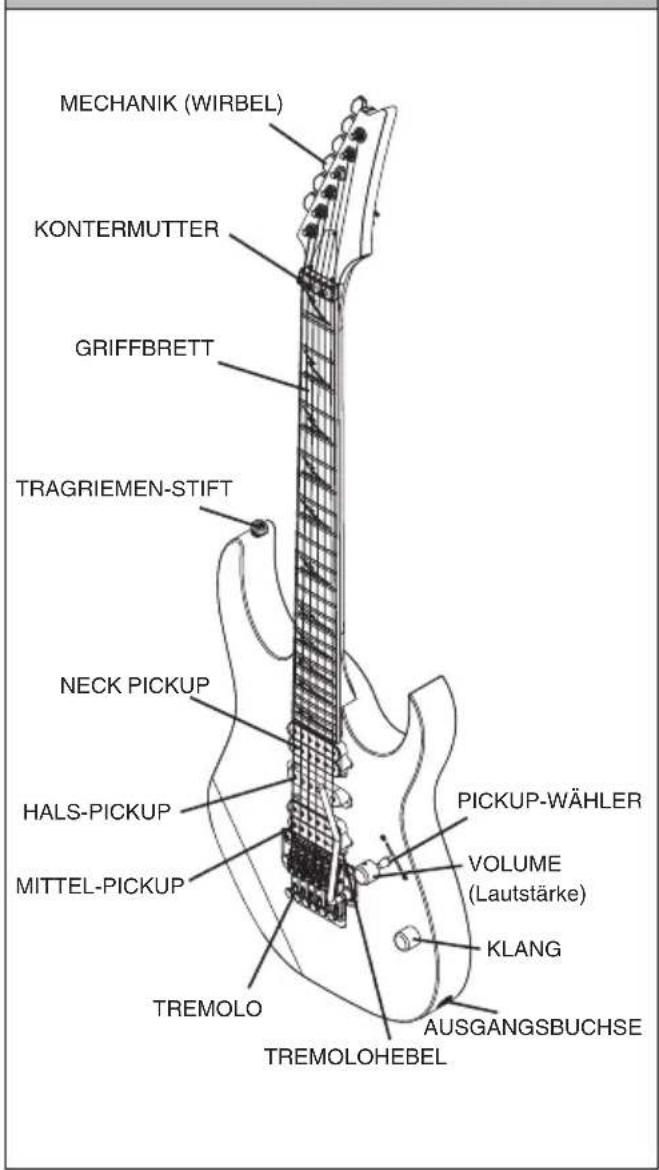

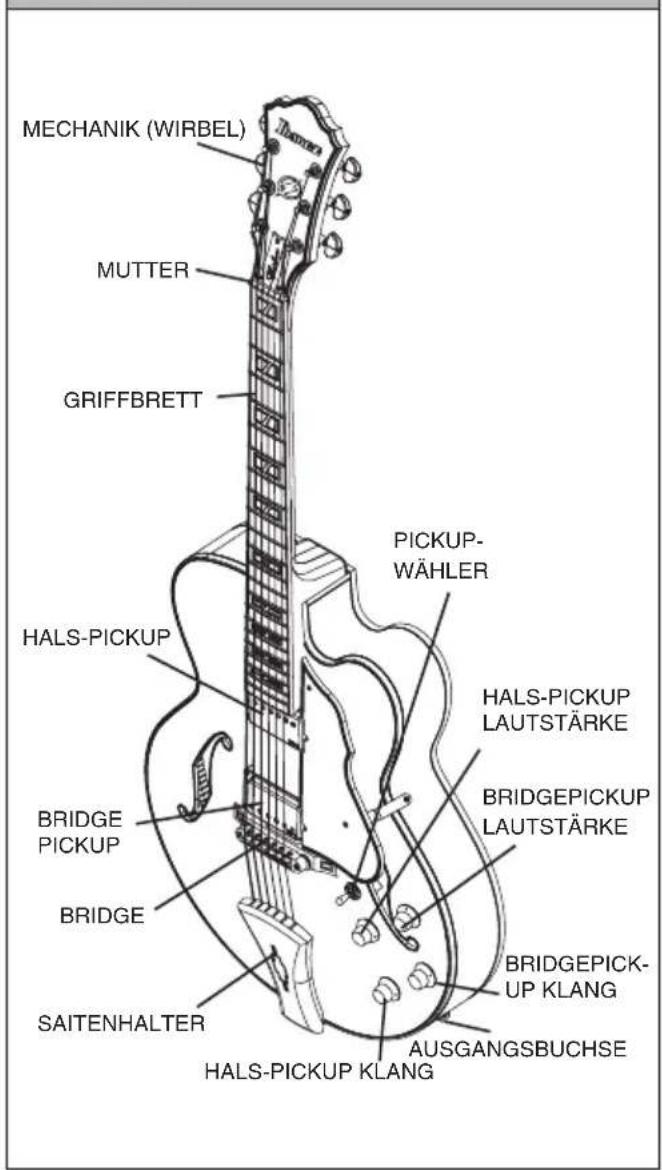

E-Gitarre Halb- oder Vollakustische Gitarre Diese Abbildungen zeigen typische Modelle von Ibanez. Es ist evtl. nicht genau die von Ihnen erworbene Gitarre ※ abgebildet. Die Einstellungen von Tremolo und Steg hängen von der Art des montierten Tremolos/Stegs ab. ※ Näheres fi nden Sie im entsprechenden Abschnitt zu Tremolo/Steg. Näheres zu den Einstellmöglichkeiten der einzelnen Modelle fi nden Sie im Abschnitt ※ „CONTROLS (Einstellelemente)“ (S. 228). MECHANIK (WIRBEL) MUTTER GRIFFBRETT PICKUP- WÄHLER HALS-PICKUP LAUTSTÄRKE BRIDGEPICKUP LAUTSTÄRKE BRIDGEPICK- UP KLANG HALS-PICKUP BRIDGE PICKUP BRIDGE SAITENHALTER AUSGANGSBUCHSE HALS-PICKUP KLANG MECHANIK (WIRBEL) KONTERMUTTER GRIFFBRETT TRAGRIEMEN-STIFT NECK PICKUP HALS-PICKUP MITTEL-PICKUP TREMOLO TREMOLOHEBEL PICKUP-WÄHLER VOLUME (Lautstärke) KLANG AUSGANGSBUCHSE NA13G222_Regular.indb 68NA13G222_Regular.indb 68 2013-8-9 17:08:092013-8-9 17:08:0969 DEUTSCH STIMMEN Bei Auslieferung ab Werk wurden die Ibanez-Gitarren mit den folgenden Stimmungen versehen.   1. 2. 3. 4. 5. 6. 7. 8. 6-Saitige E4 B3 G3 D3 A2 E2 - - 7-Saitige E4 B3 G3 D3 A2 E2 B1 - 8-strings D#4 A#3 F#3 C#3 G#2 D#2 D#2 F1 BeachtenSie,dassdiefolgendenModelleanderseingestelltwerden. Baritone guitar

E B G D A E B E Verwenden Sie ein Stimmgerät oder eine Stimmgabel, um die Tonhöhe jeder offenen Saite auf die oben angegebenen Frequenzen einzustellen. Wenn die Tonhöhe über der angegebenen Frequenz liegt, lösen Sie die Saite, um die Tonhöhe ein gutes Stück zu senken, und spannen Sie die Saite in kleinen Schritten, um sie wieder heraufzustimmen. Auf diese Weise erhalten Sie eine möglichst stabile Stimmu ng. Sie müssen evtl. den Hals oder die Intonation verändern, wenn Sie die Gitarre auf andere als die in diesen Tabellen angegebenen Tonhöhen stimmen möchten oder wenn Sie Saiten mit anderen Stärken als den Standardstärken verwenden. Näheres zum Einstellen des Halses oder der Intonation erfahren Sie in den Abschnitten „EINSTELLEN DES HALSES“ (S. 70) und „INTONATION“ (S. 70). Hinweis Beachten Sie, dass durch extreme Stimmungen oder Verwendung von Saiten, die nicht für die E-Gitarre • geeignet sind, Teile brechen und unerwartete Verletzungen verursacht werden können.

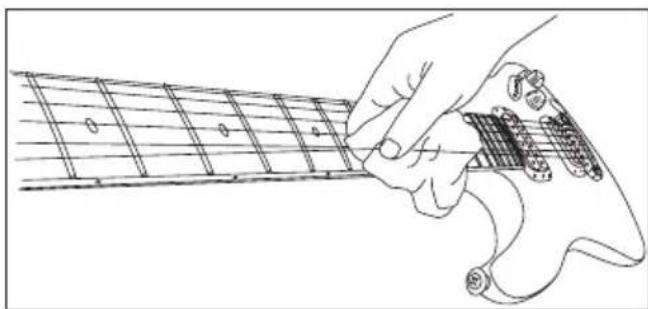

Saiten altern mit der Zeit und verursachen Schnarrtöne oder lassen sich nicht mehr richtig stimmen. Ersetzen Sie die Saiten, sobald sie beginnen zu rosten oder sich zu verfärben. Wir empfehlen Ihnen, den kompletten Satz Saiten gleichzeitig zu wechseln. Verbogene, verdrehte oder beschädigte Saiten erzielen keinen hochwertigen Sound und sollten daher nicht verwendet werden. Wickeln Sie die Saite zwei- bis dreimal von oben um den Wirbelkörper, indem Sie 5–7 cm der Saitenlänge verwenden, und achten Sie darauf, dass die Windungen sich nicht überkreuzen. Sie sollten jeweils nur eine Saite austauschen, anstatt alle Saiten auf einmal zu lösen. Dies vermeidet eine Überlastung des Halses und eine Beeinträchtigung der Tremolobalance.

Die Vorgehensweise beim Aus- und Einfädeln der Saiten an einem Tremolo/Steg hängt von der Art des Tremolos bzw. Stegs ab. Näheres erfahren Sie im Abschnitt über das an Ihrer Gitarre installierte Tremolo bzw. deren Steg. NA13G222_Regular.indb 69 2013-8-9 17:08:1170 SAITENHOEHE Die Saitenlage („Action“) bezeichnet den Abstand zwischen den Bünden und der Saite. Um die Saitenlage zu messen, stimmen Sie die Gitarre genau; platzieren Sie ein Lineal am 14. Bund und messen Sie den Abstand von der Oberkante des Bundes bis zur Unterkante der Saite. Generell sollte der Abstand bei der ersten Saite 1,5–1,7 mm und bei der sechsten Saite 2,0–2,2 mm betragen. Bei einer 7-saitigen Gitarre sollte die siebte Saite einen Abstand von 2,2–2,4 mm aufweisen. Bei einer 8-saitigen Gitarre sollte die achte Saite einen Abstand von 2,4–2,6 mm haben. Bei Anderen als den aufgeführten Saiten stellen Sie die Saitenlage so ein, dass der Abstand schrittweise von der ersten Saite bis zur tiefsten ansteigt. Ist die Saitenlage zu hoch, ist das Instrument schwer zu spielen. Ist die Saitenlage zu niedrig, schnarren die Saiten, werden abgedämpft oder klingen schneller aus. Wenn Saiten schnarren oder abgedämpft werden, obwohl die Saitenlage richtig eingestellt ist, müssen Sie eventuell die Halskrümmung einstellen. Näheres lesen Sie unter „EINSTELLEN DES HALSES“ (S. 70). Die Einstellmethode für die Saitenlage hängt von der Art des Tremolos/Stegs Ihrer Gitarre ab. Näheres fi nden Sie ※ im entsprechenden Abschnitt zu Tremolo/Steg. INTONATION Wenn Sie die Saitenstärke verändert haben oder Ihre Gitarre auf eine abweichende Stimmung gestimmt haben, müssen Sie die Saitenlänge einstellen (intonieren), um sicherzustellen, dass auf allen Bünden die jeweils richtige Tonhöhe gespielt wird. Nachdem Sie Ihre Gitarre genau gestimmt haben, halten Sie sie in Spielposition und vergleichen Sie die Tonhöhe jeder Saite, gespielt auf dem 12. Bund, mit der Tonhöhe des Obertons in Höhe des 12. Bundes. Wenn die Tonhöhe der auf dem 12. Bund gespielten Note niedriger ist als der Oberton in Nähe dieses Bundes, schieben Sie den Sattel am Tremolo/Steg nach vorne, sodass die Saite verkürzt wird. Wenn hingegen die Tonhöhe der auf dem 12. Bund gespielten Note höher ist als der Oberton in Nähe dieses Bundes, schieben Sie den Sattel am Tremolo/Steg nach hinten, sodass die Saite verlängert wird. Verwenden Sie ein Stimmgerät, um eine genaue Intonation einstellen zu können. ※ Die Einstellmethode für die Sattelposition hängt von der Art des montierten Tremolos/Stegs ab. Näheres erfahren ※ Sie im Abschnitt über das an Ihrer Gitarre installierte Tremolo bzw. deren Steg.

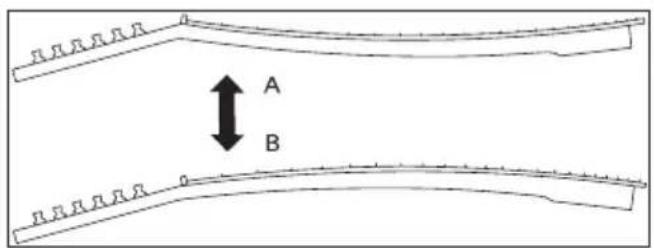

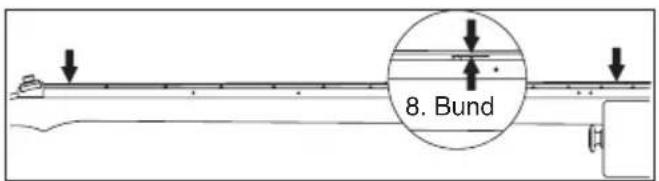

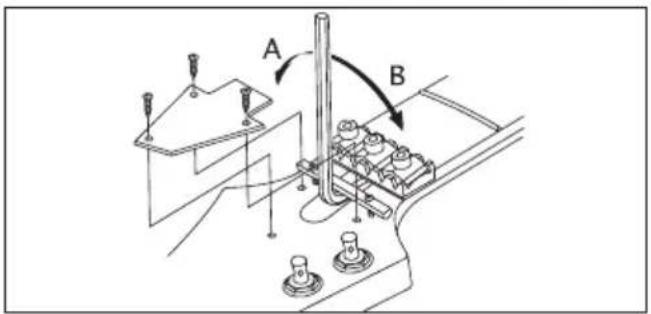

EINSTELLEN DES HALSES

Der Hals steht andauernd unter der Spannung der aufgezogenen Saiten, und dessen Krümmung ändert sich fortwährend nicht nur durch die Stimmung und die Saitenstärke, sondern auch durch Schwankungen von Temperatur und Feuchtigkeit. Wenn Sie Probleme mit schnarrenden oder abgedämpften Saiten haben, obwohl Saitenlage und Stimmung richtig eingestellt wurden, prüfen Sie die Halskrümmung und stellen Sie sie ggf. ein. 1 Prüfen Sie die Halskrümmung. Nachdem Sie die Gitarre genau gestimmt haben, halten Sie sie in Spielposition. Drücken Sie dann die erste Saite am ersten Bund sowie den Bund, der dem Punkt am nächsten ist, an dem der Hals in den Korpus läuft, und messen Sie den Abstand zwischen der Saite und dem achten Bund. Messen Sie diesen Abstand ebenso bei der tiefsten Saite , und stellen Sie den Hals so ein, dass die Abstände im Bereich zwischen 0,3–0,5 mm liegen. 2 Wenn der Abstand weniger als 0,3 mm beträgt, ver- wenden Sie den mit der Gitarre gelieferten Inbus- oder Steckschlüssel, um die Halsstabmutter am Kopfende des Halses in Richtung ‚Aʻ zu drehen, sodass die Hal- skrümmung sich mehr Richtung konvex ändert. 12F

Wenn der Abstand mehr als 0,5 mm beträgt, drehen Sie den Inbus- oder Steckschlüssel in Richtung ‚Bʻ, sodass die Halskrümmung sich mehr Richtung konkav ändert. Stellen Sie die Halsstabmutter in kleinen Schritten von ※ einer Vierteldrehung ein, und prüfen Sie währenddes- sen die Stimmung. Hinweis Beim Einstellen des Halses sollten Sie vorsichtig sein.• Wenn Sie den Hals nicht richtig einstellen können, wenden Sie sich bitte an Ihren authorisierten Ibanez- Händler. REINIGEN Wischen Sie nach dem Gitarrespiel Schweiß und Fett von Metallteilen wie der Unterseite der Saiten, den Bünden, den Satteln, dem Steg und der Einstellschraube ab. Dadurch verhindern Sie Korrosion. Schmutz oder Staub an Metallteilen können deren Funktion beeinträchtigen. Wischen Sie hartnäckigen Schmutz mit einem mit ein wenig Öl getränkten Tuch ab. Falls der Tremolohebel bei Betätigung quietschen sollte, geben Sie etwas Fett in die Kerbe an der kürzeren Seite des Tremolohebels. Zum Reinigen der lackierten Oberfl ächen sollten Sie keine löse- oder scheuermittelhaltigen Reinigungsmittel verwenden; wischen Sie diese Flächen stattdessen mit einem weichen Tuch und einer speziellen Politur für Musikinstrumente sauber. Um Schmutz zu entfernen, der einem ölbehandelten Korpus oder Hals anhaftet, verwenden Sie ein Radiergummi, feines Sandpapier der Körnung 1000 oder feiner oder Stahlwolle mit dem Feinheitsgrad Nr. 0000. Einem Austrocknen des Holzes können Sie vorbeugen, indem Sie ein- bis zweimal im Jahr die Gitarre mit farbloser Möbelpolitur oder Waffenöl mithilfe von Stahlwolle Nr. 0000 oder eines Tuches einreiben. Unbehandelte Griffbretter sollten sorgfältig bis heran an die Bünde mit einem Tuch mit einer kleinen Menge Griffbrettöl oder Zitronenöl guter Qualität abgerieben werden. BATTERIE Wenn Ihre Gitarre einen eingebauten Vorverstärker oder Equalizer besitzt, werden diese durch eine Ersetzen Sie die Batterie, sobald Sie bemerken, dass die Lautstärke abgenommen hat oder der Ton verzerrt ist. Einige Modelle verwenden eine Batterie des Typs 006P (9 V), andere verwenden zwei AA-Batterien (1,5 V). Prüfen Sie, welche Batterien Ihre Gitarre benötigt, und ersetzen Sie sie durch den gleichen Typ. Die Batterien befi nden sich im Batteriefach an der Rückseite des Korpus. Bei Modellen, die mit einer Batterie ausgestattet sind, fungiert die Ausgangsbuchse gleichzeitig als Ein-/ Ausschalter; sobald Sie einen Stecker hineinstecken, schaltet sich die Elektronik ein. Hinweis Um zu vermeiden, • dass die Batterie leer wird, ziehen Sie immer den Stecker aus der Ausgangsbu-• chse, wenn Sie die Gitarre längere Zeit nicht verwenden. NA13G222_Regular.indb 71 2013-8-9 17:08:1272 Gitarrenstege GIBRALTAR III (GITARREN UND BÄSSE), CB3, & FULL TUNE III, ART1, ART2 Die Saitenlage kann mit einem Schlitzschraubenzieher (-) eingestellt werden, mit dem die Einstellschraube an jedem Ende (A) gedreht wird. Die Intonation lässt sich einstellen, indem der Sattel vor oder zurück verschoben wird. Dies erfolgt durch Drehen der Intonationseinstellschraube (B) an der Rückseite der Brücke. Sie können einen Kreuzschlitz- (+) oder Schlitzschraubendreher verwenden (-), oder den optionalen Sechskantschlüssel.

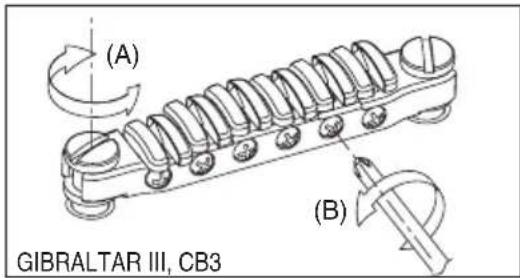

ERSETZEN DER SAITEN: CB3

Ziehen Sie die Saiten durch Einführen von der Vorderseite des Stegs auf. Entspannen Sie die Saiten, bevor Sie die Saitenlage am Gibraltar-III-Steg ein- ※ stellen, so weit, dass Sie die Schrauben nicht mit übermäßigem Kraftaufwand drehen müssen, da dies die Schraubenlöcher beschädigen könnte. HARDTAIL BRIDGE Zum Wechseln von Saiten fädeln Sie die neuen Saiten durch die Saitenhülsen an der Rückseite der Gitarre und führen sie zurück über den Sattel. Die Intonation kann Einstellen des Sattels nach vorne oder hinten mit einem Kreuzschlitzschraubenzieher (+) an der Intonationseinstellschraube hinten am Steg eingestellt werden. Die Saitenhöhe wird Heben oder Senken der kleinen Inbusschrauben mit einem Schraubenschlüssel an einer Seite des Sattels geregelt. Die Einstellmethode ist für 7-saitige und 8-saitige Modelle die gleiche. ※ GIBRALTAR STANDARDSTEG (7-SAITIGE / 8-SAITIGE MODELLE) Um eine neue Saite aufzuziehen, füren Sie diese von der Korpusrückenseite aus durch die Saitenhülsen. Zum Einstellen der Saitenlage jeder Saite benutzen Sie einen 1,5-mm- Innensechskantschlüssel zum Drehen und Einstellen der Höhe jedes Sattels (A). Zum Einstellen der Intonation jeder Saite benutzen Sie einen 2,5-mm- Innensechskantschlüssel zum Drehen der Einstellschraube jedes Sattels hinten an der Bridge (B). Die Einstellmethode ist für 7-saitige und 8-saitige Modelle die gleiche. ※

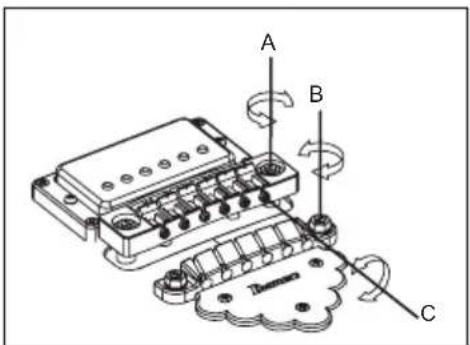

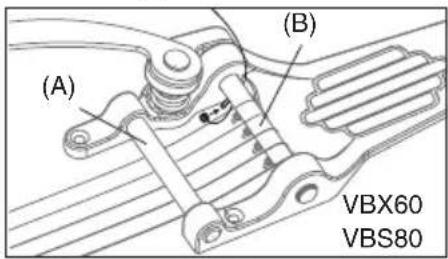

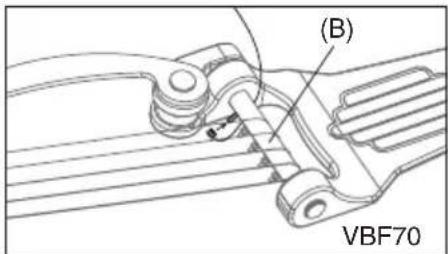

SAITENHALTER GIBRALTAR 08 / QUICK CHANGE 08 TAILPIECE

Verwenden Sie einen Schlitzschraubendreher, um die Pfosten links und rechts an der Bridge und damit die Saitenlage zu verstellen (A). Lösen Sie vor der Einstellung die Sicherungsmutter mit einer 8-mm-Schraubnuss. Ziehen Sie nach der Einstellung die Sicherungsmutter wieder fest, um die Bridge zu fi xieren. Zur Einstellung der Höhe des Saitenhalters drehen Sie die Einstellschrauben (B) an beiden Seiten mit einem Schlitzschraubendreher (–). Lösen Sie vor der Einstellung die Sicherungsmutter. Ziehen Sie nach der Einstellung genau wie bei der Bridge die Sicherungsmutter fest. Wenn die Sicherungsmutter der Bridge und/ oder des Saitenhalters locker sind, kann das zu Verzerrungen oder Resonanzen führen. Durch Höherstellen des Saitenhalters wird die Saitenspannung verringert, was für ein sanfteres Spielgefühl und leichteres Bending der Saiten sorgt. Zur Einstellung der Intonation jedes Sattels drehen Sie mit einem Schlitz- schraubendreher an der Intonations-Einstellschraube (–) (C).

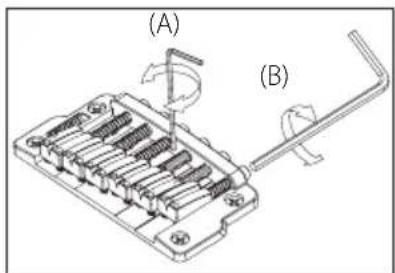

FULL TUNE II, ART1, ART2 EINSTELLUNGSANLEITUNG (A) (B) NA13G222_Regular.indb 72NA13G222_Regular.indb 72 2013-8-9 17:08:122013-8-9 17:08:1273 DEUTSCH EINSTELLBARER ARCH-TOP-STEG Zur Einstellung der Saitenhöhe verstellen Sie die Höhe des gesamten Stegs, indem Sie mit den Fingern die Rändelschrauben (A) an beiden Seiten des Stegs drehen. (Es ist nicht möglich, die Höhe einzelner Saiten zu verstellen.) Zur Einstellung der Intonation entspannen Sie die Saiten und verschieben Sie den gesamten Steg vor oder zurück; stimmen Sie dann die Gitarre und prüfen Sie die Intonation. Wiederholen Sie diese Einstellung so lange, bis die Intonation korrekt ist. Achten Sie darauf, dass der Steg nicht umkippt. Beim Wechseln der Saiten wird empfohlen, die Saiten einzeln nacheinander zu wechseln, damit sich der Steg nicht verschiebt. Vintage Vibrato Wechseln Sie die Saiten eine nach der anderen. Befestigen Sie das Kugelende am Halter (B), führen Sie die Saite über den Halter und wickeln Sie sie dann um den Wirbel. Bei Modellen mit Saitenniederhalter (A), VBX60/VBX80, führen Sie die Saite über die Stange und dann unter den Niederhalter, bevor Sie sie um den Wirbel wickeln. Ziehen Sie beim Wechseln von Saiten die Saite stets leicht in Richtung Stimmstock und achten Sie darauf, das Kugelende nicht aus dem Halter rutschen zu lassen. Vergewissern Sie sich beim Stimmen, dass die Saite korrekt auf dem Sattel platziert ist. Wechseln Sie nach dem Stimmen die nächste Saite. Nachdem Sie alle Saiten gewechselt haben, stimmen Sie die gesamte Einheit erneut. Hinweis Das gleichzeitige Entfernen aller Seiten kann aufgrund plötzlicher Änderungen der auf die Gitarre ausgeübten Spannung den Zustand der einzelnen Abschnitte des Instruments stark beeinträchtigen. Achten Sie darauf, die Saiten eine nach der anderen zu wechseln. VBX60 VBS80 (B) (A) VBF70 (B) Tailpieces

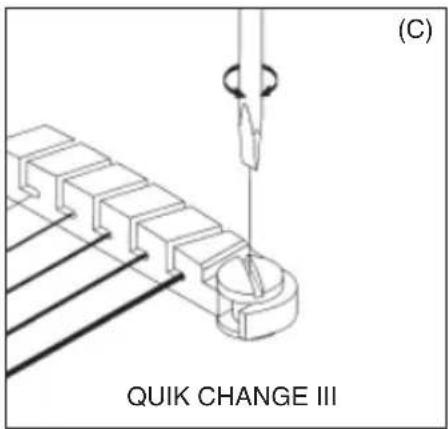

QUIK CHANGE TAILPIECES

Um die Höhe des Saitenhalters einzustellen, drehen Sie mit einem Schlitzschraubendreher oder einer Münze den Schraubenbolzen am rechten und linken Ende des Saitenhalters. Um eine neue Saite aufzuziehen, führen Sie sie durch den Schlitz im Saitenhalter und hängen Sie das Kugelende hinten in den Saitenhalter ein.

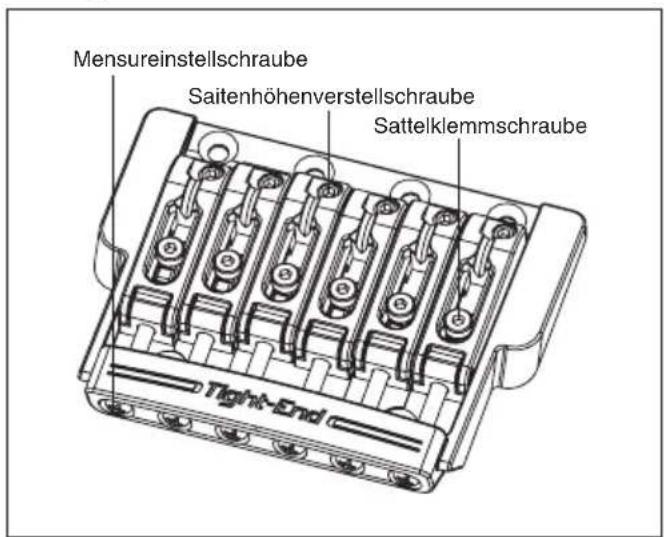

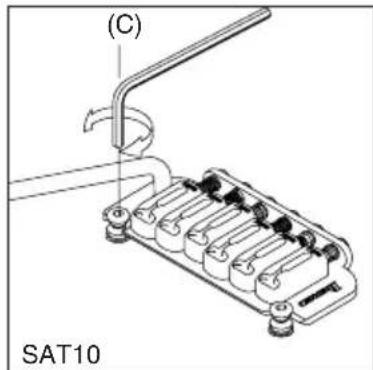

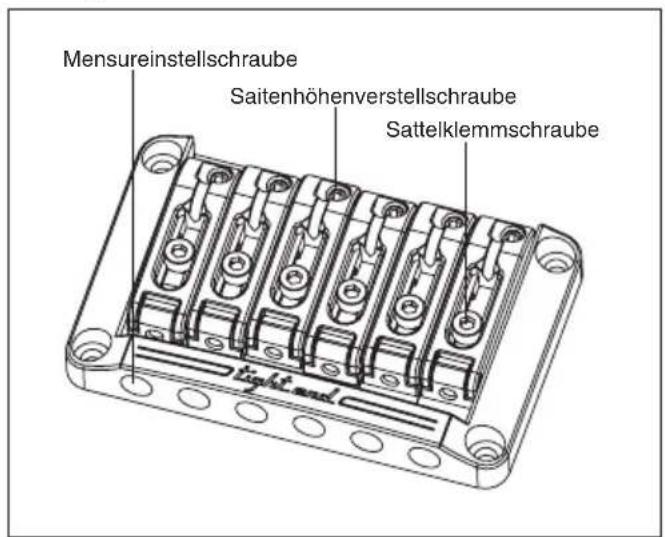

(C) NA13G222_Regular.indb 73NA13G222_Regular.indb 73 2013-8-9 17:08:122013-8-9 17:08:1274 Fester Steg / Fester R-Steg (für 6-Saitige und 7-Saitige) Tight-End ■ Tight-End R ■ Mensureinstellschraube Sattelklemmschraube Saitenhöhenverstellschraube Mensureinstellschraube Sattelklemmschraube Saitenhöhenverstellschraube

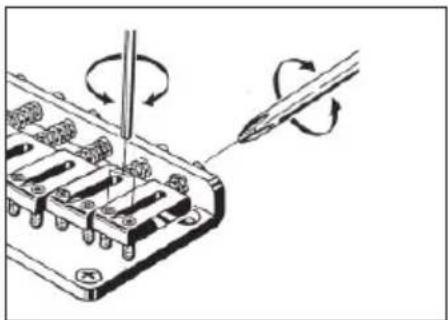

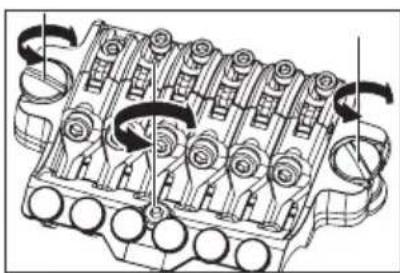

EINSTELLEN DER SAITENLAGE

1 Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschrauben. 2 Zum Einstellen der Sattelhöhe verwenden Sie einen Inbusschlüssel (2 mm) zum Drehen der Einstellschrauben für die Sattelhöhe. Nachdem Sie die Einstellung vorgenommen haben, ziehen Sie die Sat- ※ telsicherungsschrauben wieder fest.

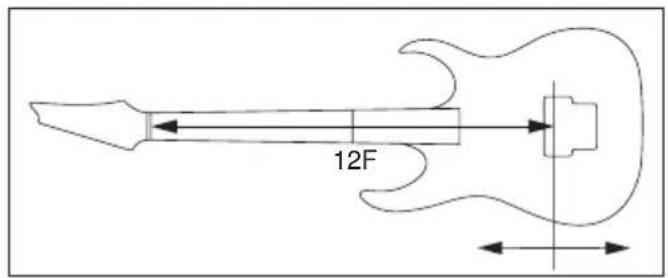

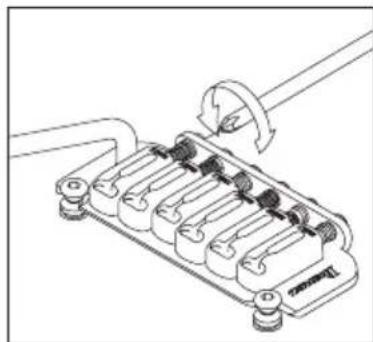

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschrauben. 2 Verwenden Sie einen Kreuzschlitzschraubendreher zum Einstellen der Sattelposition, indem Sie die Intonationseinstellschraube drehen. 3 Verwenden Sie einen Inbusschlüssel (2 mm) zum Festziehen der Sat- telsicherungsschraube, und drehen Sie die Intonationseinstellschraube mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn leicht fest. (Ziehen Sie diese nur leicht an, sodass die Sattelposition sich nicht verschiebt.) AchtenSiedarauf,dassdieGitarregenaugestimmtist,bevorSiedieIntonationeinstellen.※

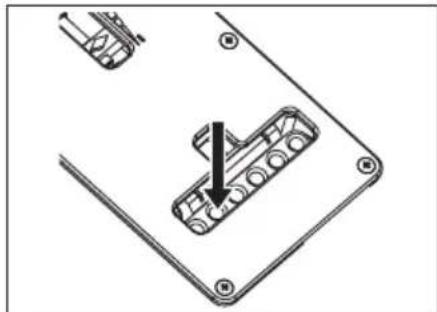

Um eine neue Saite aufzuziehen, führen Sie sie von der Korpusrückseite aus durch die Saitenstopperhülse. NA13G222_Regular.indb 74NA13G222_Regular.indb 74 2013-8-9 17:08:132013-8-9 17:08:1375 DEUTSCH TIGHT-TUNE-BRIDGE Die Tight-Tune-Brücke erreicht eine optimale Stabilität und Schallübertragung bei gleichzeitiger Unterdrückung unerwünschter Vibrationen, indem jeder Teil der Brücke verriegelt werden kann. Die Brücke besitzt eine Schraubenbolzenverriegelung, um sie sicherer am Korpus zu befestigen. Außerdem ist der Saitenhalter mit einer Kugelenden-Verriegelungsfunktion ausgestattet, um das Kugelende zu sichern, so dass es sich nicht lösen kann.

EINSTELLEN DER SAITENLAGE

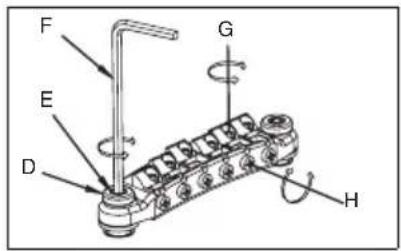

Lösen Sie die Saitenstopperschrauben (D) links und rechts an der Brückeneinheit und stellen Sie die Höhe der Brückeneinheit ein, indem Sie mit einem 3-mm-Inbusschlüssel die Sicherungsbolzen (E) drehen. Beachten Sie, dass es nicht möglich ist, die Höhe einzelner Saiten zu verstellen. Ziehen Sie nach erfolgter Einstellung die Saitenstopperschrauben an. SCHRAUBENBOLZENVERRIEGELUNG Drehen Sie nach dem Einstellen der Saitenlage mit einem 2-mm- Inbusschlüssel den Sicherungsbolzen (B) im Schraubpfosten im Uhrzeigersinn. Ziehen Sie den Sicherungsbolzen fest, bis er den Ankerbolzen berührt (C) und nicht weiter gedreht werden kann. Hinweis Achten Sie beim Einstellen der Saitenlage darauf, zuvor den Sicherungsbolzen (B) vollständig zu lösen, indem Sie ihn mit einem 2-mm-Inbusschlüssel gegen den Uhrzeigersinn drehen. Anderenfalls können Schäden auftreten.

EINSTELLEN DER INTONATION

Lösen Sie mit einem Kreuzschlitzschraubendreher die Sattelsicherungsschrauben (G) und drehen Sie mit einem Kreuzschlitzschraubendreher die Intonations-Einstellschraube (H), um die Sattelposition einzustellen. Stimmen Sie die Gitarre und prüfen Sie die Intonation. Wiederholen Sie diese Justierungen, bis die erforderliche Intonation erreicht ist, und ziehen Sie dann die Sattelsicherungsschrauben an. Hinweis Eine lockere Intonations-Einstellschraube (H) kann Resonanzen erzeu- gen. Ziehen Sie in diesem Fall die Intonations-Einstellschraube vorsichtig an. Achten Sie dabei darauf, dass sich der Sattel nicht bewegen darf.

Stecken Sie das Kugelende der Saite in der durch den Pfeil angezeigten Richtung in den Schlitz am Saitenhalter (J). Die Kugelenden-Verriegelungsfunktion hält das Kugelende fest. Um die Saite zu entfernen, ziehen Sie sie in die durch den Pfeil (K) angezeigte Richtung.

1 Hauptbolzen 2 Sattelklemmschraube 3 Saitenklemmblock 4 Saitenklemmschraube 5 Rückbolzen 6 Feinstimmschraube

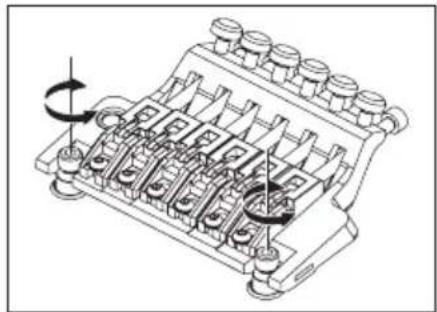

EINSTELLEN DER SAITENLAGE

1 Zum Einstellen der Höhe verwenden Sie einen Schlitzschraubendreher, um die Hauptstehbolzen links und rechts der Stegeinheit zu drehen und so die Höhe der gesamten Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten zu verstellen.) 2 Verwenden Sie einen Inbusschlüssel (3 mm) zum Drehen der Stehbolzen, sodass der Steg in etwa parallel zur Korpusdecke liegt. Da sich die Saitenlage durch Einstellen der hinteren Stehbolzen ändert, wird empfohlen, die endgültige Saiten- ※ lage nach Einstellen der Stehbolzen zu prüfen. Um eine Beschädigung der Gewinde zu vermeiden, lösen Sie vor dem Einstellen der Stehbolzen die Saiten ausreichend, so dass Sie beim Drehen der Bolzen nicht zu viel Kraft aufwenden müssen.

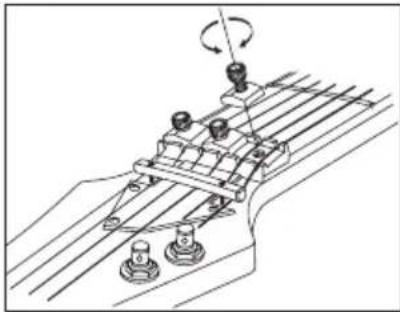

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend. 2 Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschraube, und stellen Sie die Sattelposition ein. Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrau- ※ ben fest und stimmen Sie die Gitarre genau. Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest. NA13G222_Regular.indb 76NA13G222_Regular.indb 76 2013-8-9 17:08:142013-8-9 17:08:1477 DEUTSCH

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus. 2 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Saitenstopper- schrauben der Stegeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab. 4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen. 5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

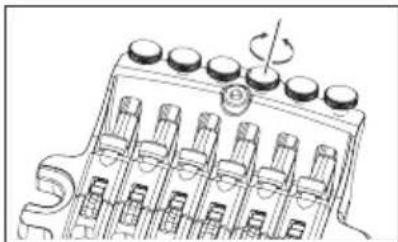

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest. Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.• FEINSTIMMUNG Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind. NA13G222_Regular.indb 77NA13G222_Regular.indb 77 2013-8-9 17:08:152013-8-9 17:08:1578 Locking Bridge EDGE-TREMOLOSTEG Edge■ Lo-Pro Edge■

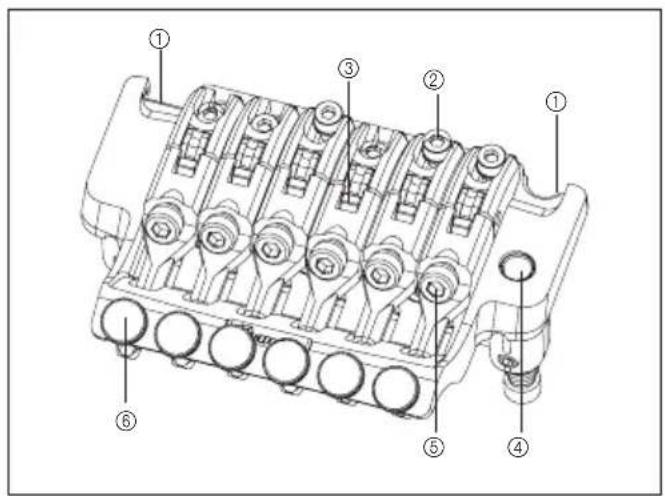

1 Messerkante 2 Sattelklemmschraube 3 Saitenklemmblock 4 Tremoloarm Buchse 5 Saitenklemmschraube 6 Feinstimmschraube 7 Tremolofeder 8 Federbefestigunsschraube MONTAGE DES TREMOLOHEBELS1 Der Tremolohebel besitzt eine Ein-/Ausrastfunktion. Halten Sie den Trem-olohebel in der Beuge fest, und drücken Sie ihn fest in die entsprechende Aufnahme in der Grundplatte. NA13G222_Regular.indb 78NA13G222_Regular.indb 78 2013-8-9 17:08:152013-8-9 17:08:1579 DEUTSCH

Die Festigkeit des Tremolohebels lässt sich durch Hinzufügen oder Entfernen von Tefl onunterlegscheiben einstellen. Wenn Sie mehrere Unterlegscheiben verwenden, wird die Festigkeit höher, wenn Sie alle Scheiben entfernen, bewegt sich der Hebel frei. Die Tefl on-Unterlegscheiben können mithilfe des Schlitzes diagonal hinzugefügt oder entfernt werden. Hinweis Wenn der Hebel auch nach dem Hinzufügen von Tefl onunter-• legscheiben nicht mehr richtig fest sitzt, ersetzen Sie die alten Unterlegscheiben durch neue.

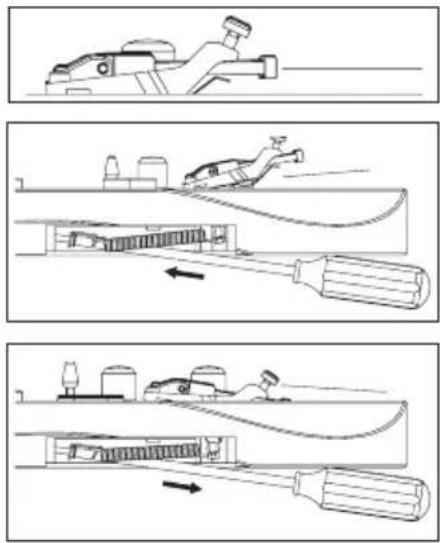

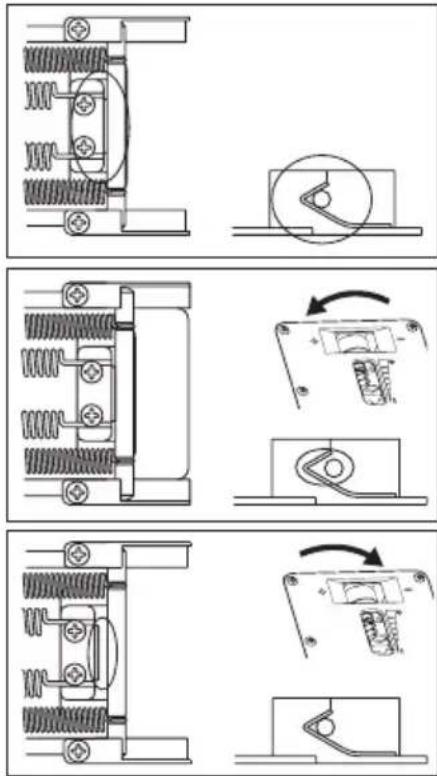

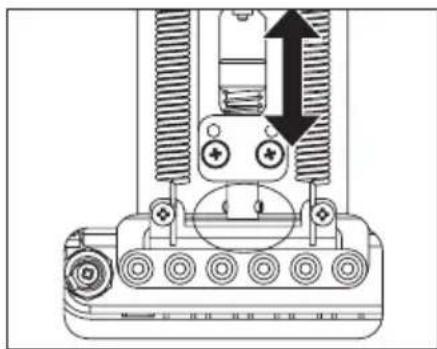

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

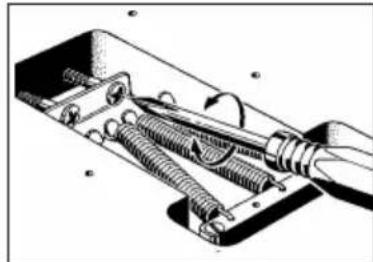

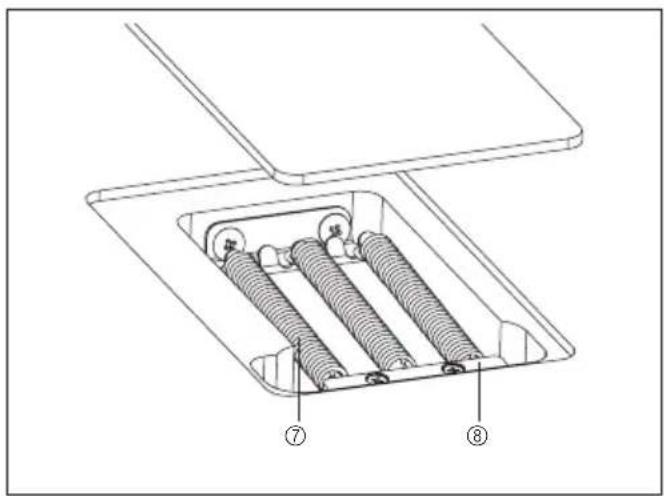

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung der Tremolofedern an der Korpusrückseite verändert wird. Sie erhalten die optimale Spielfähigkeit, indem Sie dieses Verhältnis so einstellen, dass das Tremolo in etwa parallel zur Korpusoberfl äche liegt.

Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz- schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schraube an, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, lösen Sie die Schraube, um die Span- nung der Tremolofedern zu verringern. Der Winkel der Tremoloeinheit beeinfl usst auch die Stimmung, da sich ※ das Verhältnis zwischen Saiten- und Federspannung bei jeder Einstellung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen. TREMOLOFEDERN Bei Auslieferung der Gitarre wurde sie mit drei parallel installierten Tremolofedern eingestellt. Wenn das Spannungsverhältnis zwischen Saiten und Tremolofedern sich deutlich verändert hat, z. B. weil Sie Saiten anderer Stärke verwenden oder die Gitarre tiefer gestimmt haben, können Sie die Anzahl der Tremolofedern oder die Stellung der Federn verändern.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Sicherungsleiste zu lösen.

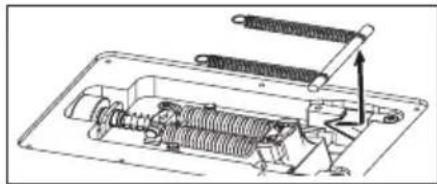

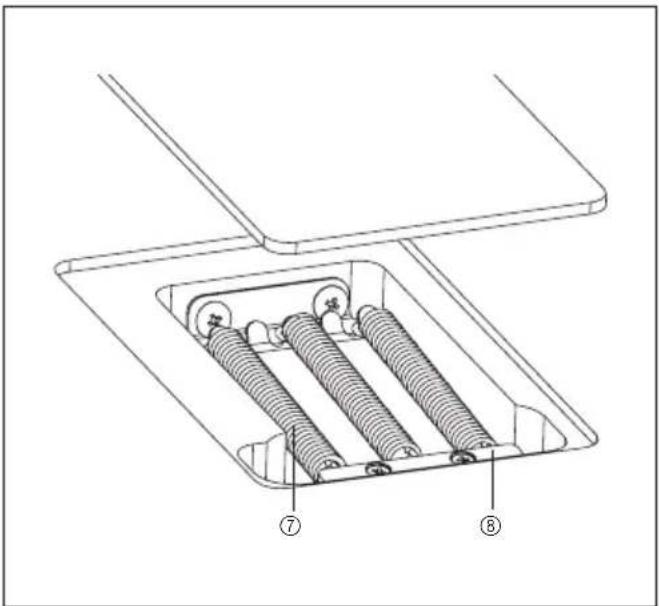

Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren beiden Tremolofedern diagonal.

Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere Tremolofeder. Wenn Sie vier oder mehr Tremolofedern einsetzen möchten, befestigen Sie diese mittels der Schraubenlöcher, die zur Befestigung der Sicherungsleiste dienten. (Es ist dann nicht mehr möglich, die Sicherungsleiste zu montieren.) NA13G222_Regular.indb 79NA13G222_Regular.indb 79 2013-8-9 17:08:162013-8-9 17:08:1680 Hinweis Lösen Sie die Saiten ausreichend, bevor Sie Tremolofedern einsetzen oder herausnehmen. Bedenken • Sie, dass durch Entfernen aller Federn die Tremoloeinheit nicht mehr mit der Gitarre verbunden ist. Um das Tremolo wieder zu montieren, platzieren Sie die Messerkante des Tremolos sicher in der Kerbe • der Stehbolzen und setzen Sie dann die Tremolofedern ein. STEHBOLZENSICHERUNG Der Edge/Lo-Pro-Edge-Tremolosteg verwendet einen Sicherungsmechanismus für die Stehbolzen. 1 Führen Sie einen Inbusschlüssel (1,5 mm) durch die obere Öffnung des Stehbolzens. 2 Drehen Sie die Stehbolzen-Sicherungsschraube im Uhrzeigersinn, bis sie fest an der Ankermutter sitzt und sich nicht weiter drehen lässt. Die Stehbolzensicherung löst sich, wenn Sie die Stehbolzen-Sicherungss- ※ chraube lösen.

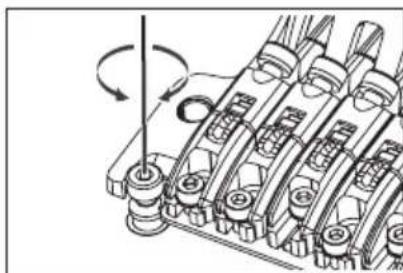

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Inbusschlüssel (4mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.) Hinweis Achten Sie darauf, dass die Stehbolzensicherung gelöst ist, bevor Sie die Saitenlage einstellen.•

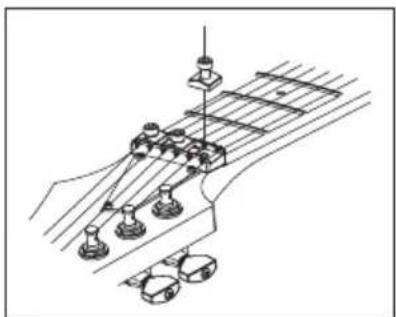

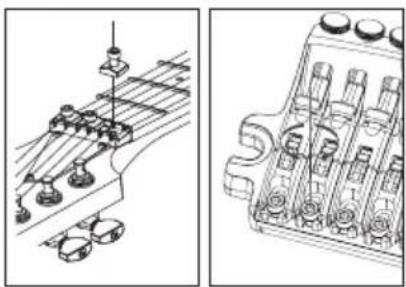

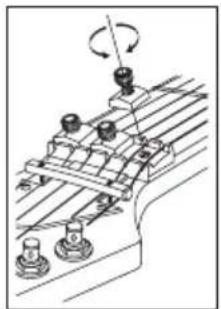

EINSTELLEN DER INTONATION

Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend.

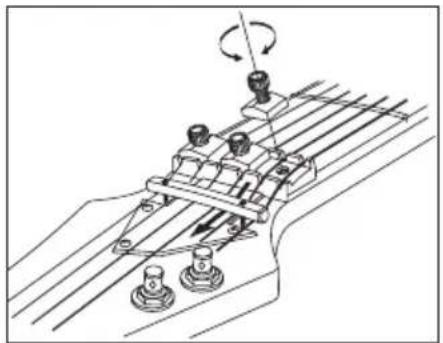

Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschrauben, und stellen Sie die Sattelposition ein. Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrau- ※ ben fest und stimmen Sie die Gitarre genau. Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest. NA13G222_Regular.indb 80NA13G222_Regular.indb 80 2013-8-9 17:08:162013-8-9 17:08:1681 DEUTSCH

Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus.

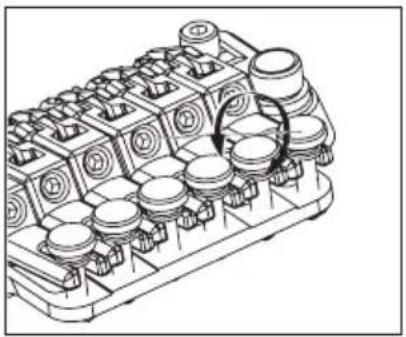

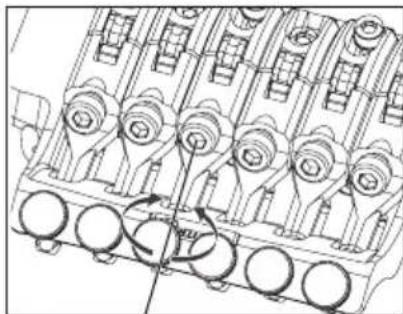

Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Saitenstopper- schrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

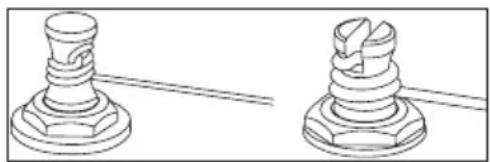

Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie. 6 Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest

Wenn Sie alle Saiten zugleich entfernen, ändert sich der Winkel der Trem- ※ oloeinheit beträchtlich, weshalb wir empfehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloein- heit nicht stark ändert. Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.• FEINSTIMMUNG Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind. EDGE Lo-Pro EDGE EDGE Lo-Pro EDGE NA13G222_Regular.indb 81NA13G222_Regular.indb 81 2013-8-9 17:08:172013-8-9 17:08:1782 EDGE-III-TREMOLOSTEG Überblick■ Rückseite■

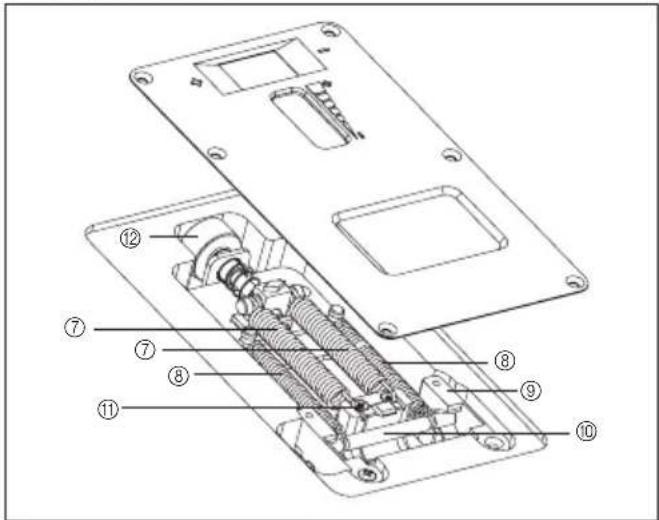

Federbefestigunsschraube

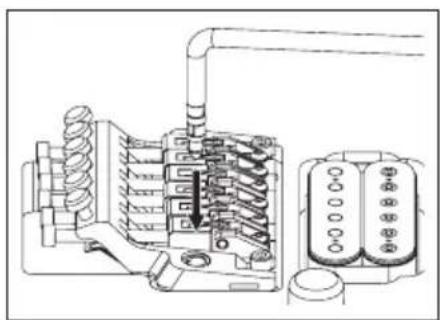

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine Ein-/Ausrastfunktion. Halten Sie den Tremolohebel in der Beuge fest, und drücken Sie ihn fest in die entsprechende Aufnahme in der Grundplatte. ※ Der Tremolohebel des EDGE III Herman Li Ver., montiert an einer EGEN8, ist eine schraubbare Ausführung. Drehen Sie nach dem Einsetzen in die Aufnahme am Tremolohebel, um ihn zu befestigen. 2 Verwenden Sie zum Einstellen der Festigkeit des Tremolohebels einen Inbusschlüs- sel (2 mm) zur Justierung der Biegemoment-Einstellschraube in der Einstellöffnung seitlich am Tremoloblock. Durch Anziehen der Biegemoment-Einstellschraube wird der Tremolohebel fester; durch Lösen der Schraube wird der Arm lockerer. 3 Zum Einstellen der Höhe des Tremolohebels entfernen Sie die Abdeckung der Trem- olofeder hinten an der Gitarre und verwenden Sie einen Inbusschlüssel (3 mm) zum Drehen der Höhen-Einstellschrauben an der Unterseite des Tremoloblocks. Eindrehen der Schrauben im Uhrzeigersinn vergrößert die Höhe. Hinweis Zusätzlich zur beschriebenen Biegemoment-Einstellschraube besitzt der Tremolohebel eine weitere an • der Unterseite des Tremoloblocks. Die Biegemoment-Einstellschraube an der Unterseite des Tremoloblocks wurde bereits ab Werk einges- tellt; falls sie eingestellt werden muss, demontieren Sie die Tremoloeinheit von der Gitarre und stellen Sie dann die Schraube ein. Bevor Sie den Tremolohebel montieren, stellen Sie sicher, dass die Biegemoment-Einstellschraube sich nicht • gelöst hat oder herausgefallen ist. NA13G222_Regular.indb 82NA13G222_Regular.indb 82 2013-8-9 17:08:182013-8-9 17:08:1883 DEUTSCH

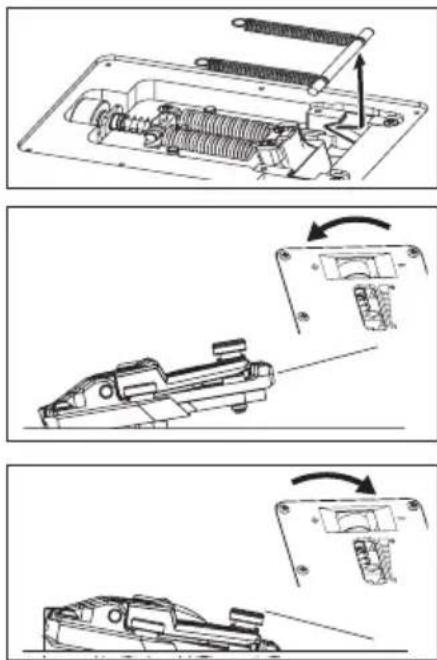

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung der Tremolofedern an der Korpusrückseite verändert wird. Sie erhalten die optimale Spielfähigkeit, indem Sie dieses Verhältnis so einstellen, dass das Tremolo in etwa parallel zur Korpusoberfl äche liegt. 1 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz- schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schraube an, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, lösen Sie die Schraube, um die Span- nung der Tremolofedern zu verringern. Der Winkel der Tremoloeinheit beeinfl usst auch die Stimmung, da sich das Verhältnis zwischen Saiten- und Fed- ※ erspannung bei jeder Einstellung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen. TREMOLOFEDERN Bei Auslieferung der Gitarre wurde sie mit drei parallel installierten Tremolofedern eingestellt. Wenn das Spannungsverhältnis zwischen Saiten und Tremolofedern sich deutlich verändert hat, z. B. weil Sie Saiten anderer Stärke verwenden oder die Gitarre tiefer gestimmt haben, können Sie die Anzahl der Tremolofedern oder die Stellung der Federn verändern. 1 Verwenden Sie einen Kreuzschlitzschraubendreher, um die Sicherungsleiste zu lösen. 2 Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren beiden Tremolofedern diagonal. 3 Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere Tremolofeder. Wenn Sie vier oder mehr Tremolofedern einsetzen möchten, befestigen Sie diese mittels der Schraubenlöcher, die zur Befestigung der Sicherungsleiste dienten. (Es ist dann nicht mehr möglich, die Sicherungsleiste zu montieren.) Hinweis Lösen Sie die Saiten ausreichend, bevor Sie Tremolofedern einsetzen oder herausnehmen. Bedenken • Sie, dass durch Entfernen aller Federn die Tremoloeinheit nicht mehr mit der Gitarre verbunden ist. Um das Tremolo wieder zu montieren, platzieren Sie die Messerkante des Tremolos sicher in der Kerbe • der Stehbolzen und setzen Sie dann die Tremolofedern ein.

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Inbusschlüssel (3 mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.) NA13G222_Regular.indb 83NA13G222_Regular.indb 83 2013-8-9 17:08:192013-8-9 17:08:1984

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend. 2 Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschrauben, und stellen Sie die Sattelposition ein. Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrauben fest und stimmen Sie die Gitarre genau. ※ Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest.

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus. 2 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Saitenstopper- schrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab. 4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen. 5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplät- tchen fest. Wenn Sie alle Saiten zugleich entfernen, ändert sich der Winkel der Tremoloeinheit beträchtlich, weshalb wir emp- ※ fehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert. Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.• FEINSTIMMUNG Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind. NA13G222_Regular.indb 84NA13G222_Regular.indb 84 2013-8-9 17:08:192013-8-9 17:08:1985 DEUTSCH EDGE-ZERO2-TREMOLOSTEG Überblick■

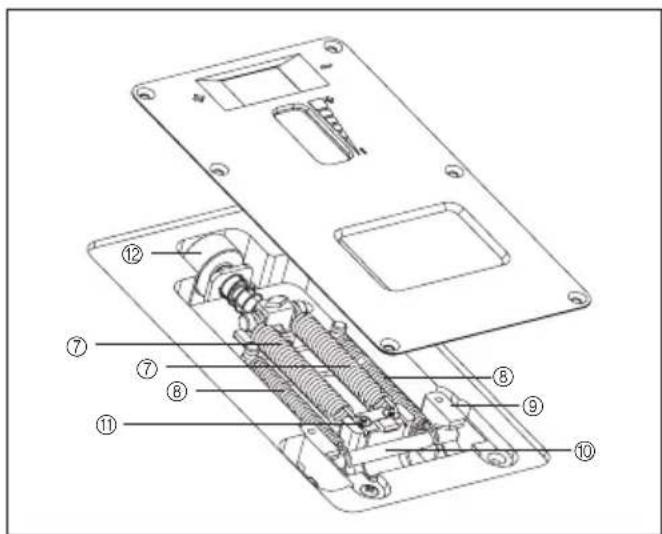

1 Messerkante 2 Sattelklemmschraube 3 Saitenklemmblock 4 Tremoloarm Buchse 5 Saitenklemmschraube 6 Feinstimmschraube 7 Tremolzugfeder 8 Null-Punkt-Federn 9 Stopper : Null-Punkt-Stange A Tremoloblock B Federeinstellknopf C Tremolofeder D Federbefestigunsschraube Rückseite■ 1 Rückseite■ 2

1 Der Tremolohebel besitzt eine einteilige Ein-/Ausrastfunktion mit einer Kappe zum Einstellen des Biegemoments. Stecken Sie den Tremolohebel in die entsprechende Buchse an der Grundplatte. 2 Drehen Sie an der Biegemoment-Einstellkappe, um den Tremolohebel zu befestigen. Der Tremolohebel wird umso fester, je stärker Sie die Biegemoment-Einstellkappe anziehen. EINSTELLEN DES WINKELS DER TREMOLOEINHEIT / EINSTELLEN DES ZERO-POINT-SYSTEMS ・ Modelle ohne Zero-Point-System Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung der Tremolofedern an der Korpusrückseite verändert wird. Sie erhalten die optimale Spielfähigkeit, indem Sie den Tremolohebel so einstellen, dass das Tremolo in etwa parallel zur Korpusoberfl äche liegt. NA13G222_Regular.indb 85NA13G222_Regular.indb 85 2013-8-9 17:08:202013-8-9 17:08:2086 1 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre. 2 Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz- schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schrauben an, um die Spannung der Tremolofedern zu erhöhen. 3 Ist das Tremolo nach hinten geneigt, lösen Sie die Schrauben, um die Spannung der Tremolofedern zu verringern. Da sich das Verhältnis zwischen Saiten- und Federspannung bei jeder ※ Einstellung der Spannung der Tremolofedern ändert, beeinfl usst der Win- kel der Tremoloeinheit auch die Stimmung. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen. ・Modelle mit Zero-Point-System Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung des Nullpunktsystems an der Korpusrückseite verändert wird. Der Edge- Zero-2-Tremolosteg ist so beschaffen, dass das Tremolo in etwa parallel mit der Oberfl äche der Korpusdecke liegt, wenn das Nullpunktsystem richtig eingestellt ist, und es erbringt in diesem Zustand optimale Leistung. Wenn das Nullpunktsystem richtig eingestellt ist, hat die Stoppstange festen Kontakt mit dem Tremoloblock und die Stoppstange berührt den Stopper. 1 Prüfen Sie das Nullpunktsystem bei genau gestimmter Gitarre.

Wenn die Stoppstange den Stopper nicht berührt (d. h. wenn der Tremolo- block die Stoppstange anhebt), drehen Sie an der Federeinstellschraube an der Korpusrückseite in Richtung „Plus“, um die Hauptfeder zu spannen

3 Wenn der Tremoloblock keinen Kontakt mit der Stoppstange hat (d. h. wenn das Tremolo nach hinten geneigt ist), drehen Sie an der Federe- instellschraube an der Korpusrückseite in Richtung „Minus“, um die Hauptfeder zu entspannen. TREMOLOFEDER / NULLPUNKTSYSTEM ・Modelle ohne Zero-Point-System Bei Auslieferung wurde die Gitarre mit drei parallel installierten Tremolofedern ausgestattet. Wenn das Spannungsverhältnis zwischen Saiten und Tremolofedern sich deutlich verändert hat, z. B. weil Sie Saiten anderer Stärke verwenden oder die Gitarre tiefer gestimmt haben, können Sie die Anzahl der Tremolofedern oder die Stellung der Federn verändern. 1 Verwenden Sie einen Kreuzschlitzschraubendreher, um die Sicherungsleiste zu lösen. 2 Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren beiden Tremolofedern diagonal. 3 Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere Tremolofeder. Wenn Sie vier oder mehr Tremolofedern einsetzen möchten, befestigen Sie diese mittels der Schraubenlöcher, die zur Befestigung der Sicherungsleiste dienten. (Es ist dann nicht mehr möglich, die Sicherungsleiste zu montieren.) NA13G222_Regular.indb 86NA13G222_Regular.indb 86 2013-8-9 17:08:222013-8-9 17:08:2287 DEUTSCH Hinweis Lösen Sie die Saiten ausreichend, bevor Sie Tremolofedern einsetzen oder herausnehmen.• Bedenken Sie, dass durch Entfernen aller Federn die Tremoloeinheit nicht mehr mit der Gitarre verbunden ist. Um das Tremolo wieder zu montieren, platzieren Sie die Messerkante des Tremolos sicher in der Kerbe der • Stehbolzen und setzen Sie dann die Tremolofedern ein. ・Modelle mit Zero-Point-System Wenn Sie das Nullpunktsystem deaktivieren, können Sie es als herkömmliches schwebendes Tremolo verwenden. Wenn das Nullpunktsystem deaktiviert ist, wird der Winkel, in dem das Tremolo befestigt ist, durch die Balance zwischen der Saitenspannung und der Spannung der Hauptfedern des Tremoloblocks bestimmt. Für optimale Spielfähigkeit stellen Sie das Tremolo so ein, dass es in etwa parallel zur Korpusdecke liegt. 1 Entfernen Sie die Stoppstange und die Nebenfeder, während Sie den Hebel in Aufwärtsstellung halten (d. h. so, dass der Tremoloblock von der Stopp- stange entfernt ist). 2 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre. 3 Ist das Tremolo nach vorne geneigt, drehen Sie die Federeinstellschraube in Richtung „Plus“, um die Spannung der Hauptfeder zu erhöhen. 4 Ist das Tremolo nach hinten geneigt, drehen Sie die Federein- stellschraube in Richtung „Minus“, um die Spannung der Hauptfeder zu verringern. Bei deaktiviertem Nullpunktsystem beeinfl usst der Winkel der Tremoloeinheit ※ auch die Stimmung, da sich das Verhältnis zwischen Saiten- und Federspan- nung bei jeder Einstellung der Spannung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen

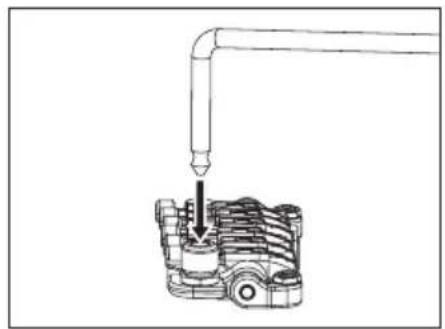

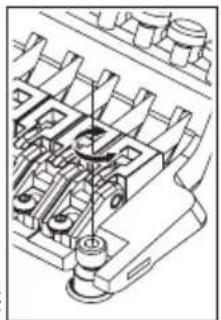

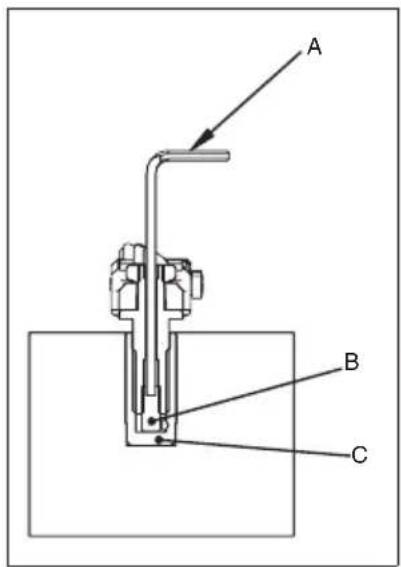

STEHBOLZENSICHERUNG Der Edge/Zero2-Tremolosteg verwendet einen Sicherungsmechanismus für die Stehbolzen.

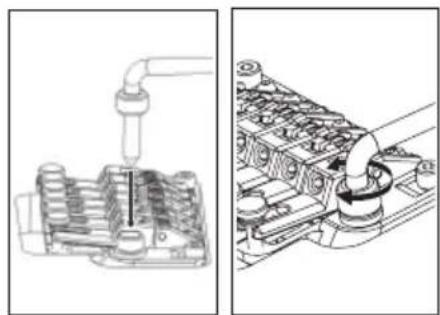

Führen Sie einen Inbusschlüssel (2 mm) durch die obere Öffnung des Stehbolzens. 2 Drehen Sie die Stehbolzen-Sicherungsschraube im Uhrzeigersinn, bis sie fest an der Ankermutter sitzt und sich nicht weiter drehen lässt. The stud lock will be released when you loosen the stud lock bolt. ※

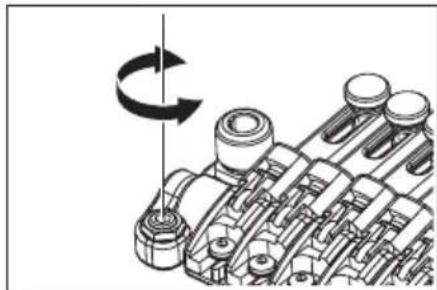

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Inbusschlüssel (3 mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.) Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

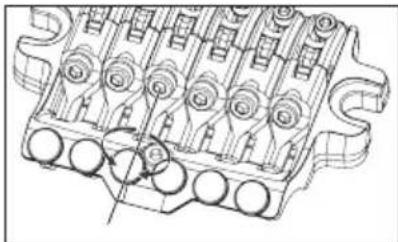

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schraubender Druckplät- tchen, und entspannen Sie die Saiten ausreichend.

Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsicherungsschrauben, und stellen Sie die Sattelposition ein. NA13G222_Regular.indb 87NA13G222_Regular.indb 87 2013-8-9 17:08:222013-8-9 17:08:2288 Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrauben fest und stimmen Sie die Gitarre genau. ※ Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest.

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus. 2 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Saitenstopperschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie. 3 Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab. 4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen. 5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest. Wenn Sie bei Tremolostegen, die nicht mit dem Nullpunktsystem aus- ※ gestattet sind, alle Saiten zugleich entfernen, ändert sich der Winkel der Tremoloeinheit beträchtlich, weshalb wir empfehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig ent- fernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert. Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.• FEINSTIMMUNG Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind. NA13G222_Regular.indb 88NA13G222_Regular.indb 88 2013-8-9 17:08:242013-8-9 17:08:2489 DEUTSCH ZR-TREMOLOSTEG Überblick■ Rückseite■

1 Sattelklemmschraube 2 Saitenklemmblock 3 Tremoloarm Buchse 4 Saitenklemmschraube 5 Feinstimmschraube 6 Mensureinstellschraube 7 Tremolzugfeder 8 Null-Punkt-Federn 9 Stopper : Null-Punkt-Stange A Tremoloblock B Federeinstellknopf

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine einteilige Ein-/Ausrastfunktion mit einer Kappe zum Einstellen des Biegemoments. Stecken Sie den Tremolohebel in die entsprechende Buchse an der Grundplatte. 2 Drehen Sie an der Biegemoment-Einstellkappe, um den Tremolohebel zu befestigen. Der Tremolohebel wird umso fester, je stärker Sie die Biegemoment-Einstellkappe anziehen. NA13G222_Regular.indb 89NA13G222_Regular.indb 89 2013-8-9 17:08:252013-8-9 17:08:2590 EINSTELLEN DES WINKELS DER TREMOLOEINHEIT / EINSTELLEN DES ZERO-POINT-SYSTEMS Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung des Nullpunktsystems (Zero Point) an der Korpusrückseite verändert wird. Der ZR-Tremolosteg ist so beschaffen, dass das Tremolo in etwa parallel mit der Oberfl äche der Korpusdecke liegt, wenn das Nullpunktsystem richtig eingestellt ist, und es erbringt in diesem Zustand optimale Leistung. Wenn das Nullpunktsystem richtig eingestellt ist, hat die Stoppstange festen Kontakt mit dem Tremoloblock und die Stoppstange berührt den Stopper. 1 Prüfen Sie das Nullpunktsystem bei genau gestimmter Gitarre.

Wenn die Stoppstange den Stopper nicht berührt (d. h. wenn der Tremolo- block die Stoppstange anhebt), drehen Sie an der Federeinstellschraube an der Korpusrückseite in Richtung „Plus“, um die Hauptfeder zu spannen

3 Wenn der Tremoloblock keinen Kontakt mit der Stoppstange hat (d. h. wenn das Tremolo nach hinten geneigt ist), drehen Sie an der Federe- instellschraube an der Korpusrückseite in Richtung „Minus“, um die Hauptfeder zu entspannen. DEAKTIVIEREN DES NULLPUNKTSYSTEMS (VERWENDUNG ALS HERKÖMMLICHES SCHWEBENDES TREMOLO) Wenn Sie das Nullpunktsystem deaktivieren, können Sie es auch als herkömmliches schwebendes Tremolo verwenden. Wenn das Nullpunktsystem deaktiviert ist, wird der Winkel, in dem das Tremolo befestigt ist, durch die Balance zwischen der Saitenspannung und der Spannung der Hauptfedern des Tremoloblocks bestimmt. Für optimale Spielfähigkeit stellen Sie das Tremolo so ein, dass es in etwa parallel zur Korpusdecke liegt. 1 Entfernen Sie die Stoppstange und die Nebenfeder, während Sie den Hebel in Aufwärtsstellung halten (d. h. so, dass der Tremoloblock von der Stoppstange entfernt ist). 2 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre. 3 Ist das Tremolo nach vorne geneigt, drehen Sie die Federeinstellschraube in Richtung „Plus“, um die Spannung der Hauptfeder zu erhöhen. 4 Ist das Tremolo nach hinten geneigt, drehen Sie die Federeinstellschraube in Richtung „Minus“, um die Spannung der Hauptfeder zu verringern. ※Bei deaktiviertem Nullpunktsystem beeinfl usst der Winkel der Tremoloeinheit auch die Stimmung, da sich das Verhältnis zwischen Saiten- und Federspannung bei jeder Einstellung der Spannung der Tremolofed- ern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen. NA13G222_Regular.indb 90NA13G222_Regular.indb 90 2013-8-9 17:08:262013-8-9 17:08:2691 DEUTSCH

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Inbusschlüssel (3 mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.)

EINSTELLEN DER INTONATION

1 Entfernen Sie die Intonationseinstellschrauben aus der Tremoloeinheit, und drehen Sie diese in die Gewinde an der Tremolorückseite ein, bis die Spitze der einzelnen Schrauben die Kante der Tremoloeinheit berühren. 2 Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschraube, und stellen Sie die Sattelstellung mit der Intonationsein- stellschraube ein. Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrauben ※ fest und stimmen Sie die Gitarre genau. Verwenden Sie einen Inbusschlüs- sel (3 mm) zum Lösen der Schrauben der Druckplättchen. Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungss- chrauben und die Schrauben der Klemmplättchen fest, und drehen Sie die Intonationseinstellschrauben wieder in die Tremoloeinheit ein.

Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus. 2 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Saitenstop- perschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab. 4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen. 5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

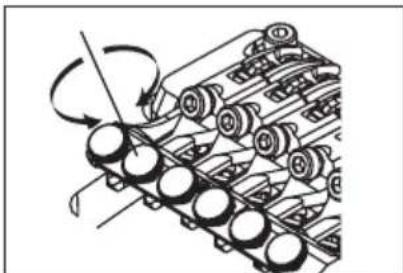

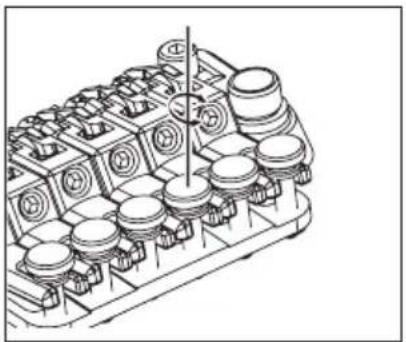

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplät- tchen fest. Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopper-• schrauben richtig festgezogen wurden. FEINSTIMMUNG Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind. NA13G222_Regular.indb 91NA13G222_Regular.indb 91 2013-8-9 17:08:272013-8-9 17:08:2792 STD-DL-TREMOLOSTEG Gesamtansicht■ Ansicht von hinten■

1 Messerkante 2 Sattelklemmschraube 3 Saitenklemmblock 4 Tremoloarm Buchse 5 Saitenklemmschraube 6 Feinstimmschraube 7 Tremolofeder 8 Federbefestigunsschraube

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine einteilige Ein-/Ausrastfunktion mit einer Kappe zum Einstellen des Biegemoments. Stecken Sie den Tremolohebel in die entsprechende Buchse an der Grundplatte. 2 Drehen Sie an der Biegemoment-Einstellkappe, um den Tremolohebel zu befestigen. Der Tremolohebel wird umso fester, je stärker Sie die Biegemoment-Einstellkappe anziehen.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung der Tremolofedern an der Korpusrückseite verändert wird. Sie erhalten die optimale Spielfähigkeit, indem Sie dieses Verhältnis so einstellen, dass das Tremolo in etwa parallel zur Korpusoberfl äche liegt. 1 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre. 2 Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz- schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schraube an, um die Span- nung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, lösen Sie die Schraube, um die Span- nung der Tremolofedern zu verringern. Der Winkel der Tremoloeinheit beeinfl usst auch die Stimmung, da sich das Verhältnis zwischen Saiten- und Fed- ※ erspannung bei jeder Einstellung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen. NA13G222_Regular.indb 92NA13G222_Regular.indb 92 2013-8-9 17:08:312013-8-9 17:08:3193 DEUTSCH TREMOLOFEDERN Bei Auslieferung der Gitarre wurde sie mit drei parallel installierten Tremolofedern eingestellt. Wenn das Spannungsverhältnis zwischen Saiten und Tremolofedern sich deutlich verändert hat, z. B. weil Sie Saiten anderer Stärke verwenden oder die Gitarre tiefer gestimmt haben, können Sie die Anzahl der Tremolofedern oder die Stellung der Federn verändern. 1 Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren beiden Tremolofedern diagonal. 2 Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere Tremolofeder. Hinweis Lösen Sie die Saiten ausreichend, bevor Sie Tremolofedern einsetzen oder herausnehmen.• Bedenken Sie, dass durch Entfernen aller Federn die Tremoloeinheit nicht mehr mit der Gitarre verbunden ist. Um das Tremolo wieder zu montieren, platzieren Sie die Messerkante des Tremolos sicher in der Kerbe der • Stehbolzen und setzen Sie dann die Tremolofedern ein.

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Inbusschlüssel (3mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.)

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend. 2 Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschrauben, und stellen Sie die Sattelposition ein. Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrau- ※ ben fest und stimmen Sie die Gitarre genau. Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest.

Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus

2 Verwenden Sie einen Inbusschlüssel (3 mm) zum Lösen der Saitenstop- perschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab. 4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen dem Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen. 5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest. Wenn Sie alle Saiten zugleich entfernen, ändert sich der Winkel der Tremoloe- ※ inheit beträchtlich, weshalb wir empfehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert. Hinweis Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.• FEINSTIMMUNG Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind. NA13G222_Regular.indb 93NA13G222_Regular.indb 93 2013-8-9 17:08:322013-8-9 17:08:3294 Non Locking Tremolo SynchroniZR Überblick■ Rückseite■

Der Tremolohebel besitzt eine Einrastfunktion. Halten Sie den Tremolohebel in der Beuge fest, und drücken Sie ihn fest in die entsprechende Aufnahme in der Grundplatte, bis sie einrastet.

Die Festigkeit des Tremolohebels lässt sich durch Drehen der Drehmoment- Einstellkappe einstellen. Durch Drehen der Kappe im Uhrzeigersinn wird der Hebel fester, und durch Drehen gegen den Uhrzeigersinn wird der Hebel lockerer. NA13G222_Regular.indb 94NA13G222_Regular.indb 94 2013-8-9 17:08:342013-8-9 17:08:3495 DEUTSCH

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

DerWinkelderTremoloeinheitwirdeingestellt,indemdasVerhältnis zwischenderSaitenspannungundderSpannungderTremolofedern anderKorpusrückseiteverändertwird. DasTremololässtsichoptimalspielen,wennessoeingestelltwird, dassesinetwaparallelzurKorpusdeckeliegt.

Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

Ist das Tremolo nach vorne geneigt, drehen Sie die Federeinstellschraube an der Korpusrückseite in Richtung „Plus“, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, drehen Sie die Federeinstellschraube in Richtung „Minus“, um die Spannung der Tremolofedern zu verringern. DasichdasVerhältniszwischenSaiten-undFederspannungbeijeder※ EinstellungderSpannungderTremolofedernändert,beeinflusst derWinkelderTremoloeinheitimschwebendenZustandauch dieStimmung.WährenddieserEinstellungmüssenSiedieGitarre fortwährendnachstimmen.

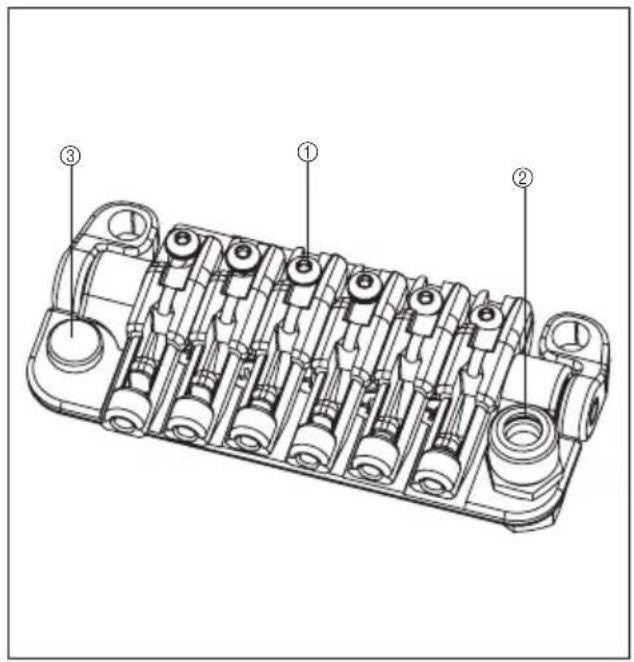

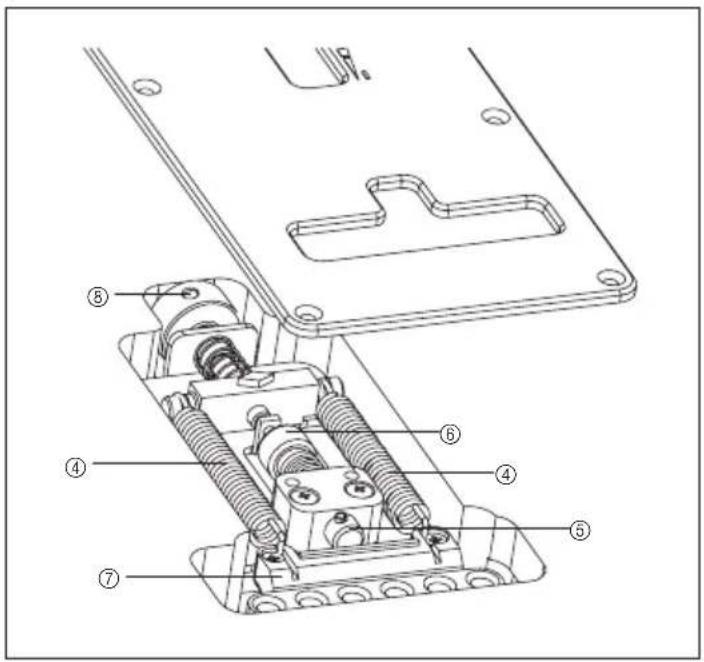

STOPPFUNKTION BEI ANGEHOBENEM HEBEL

DerSynchroniZR-SteghateineStoppfunktionbeiangehobenemHebel.DieseFunktionhebtden Schwebezustandauf,indemdieAufwärtsrichtungdesTremolohebelsbegrenztwird.

Achten Sie darauf, dass das Tremolo so eingestellt ist, dass es in etwa parallel zur Oberfl äche der Korpusdecke liegt.

Entfernen Sie die Abdeckung der Tremolofedern, und drehen Sie den Hebelstopp-Regler so, dass die Spitze des Stop- pers den Tremoloblock berührt.

Stellen Sie erneut sicher, dass das Tremolo in etwa parallel zur Oberfl äche der Korpusdecke liegt, und drehen Sie die Federeinstellschraube an der Korpusrückseite mehrmals in Richtung „Plus“. WenndieSpannungderTremolofederzugeringist,wirddasTremolo※ vondenSaitengezogen,sodassdieStimmungmöglicherweiseinstabil ist.WennSiewährenddesStimmensaufdiesesProblemstoßen,drehen SiedieFedereinstellschraubenochweiterinRichtung„Plus“.

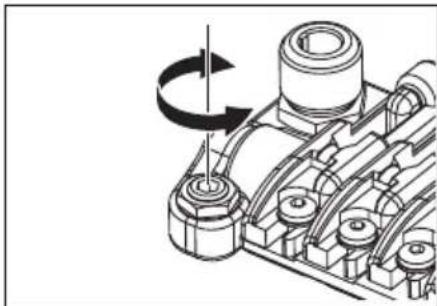

EINSTELLEN DER SAITENHÖHE

ZumEinstellenderSaitenhöhestellenSiedieHöhedergesamten TremoloeinheitmiteinemInbusschlüssel(3mm)ein,indemSiedie StehbolzenlinksundrechtsderTremoloeinheitverstellen.(Esistnicht möglich,dieHöheeinzelnerSaitenzuverstellen.) NA13G222_Regular.indb 95NA13G222_Regular.indb 95 2013-8-9 17:08:362013-8-9 17:08:3696

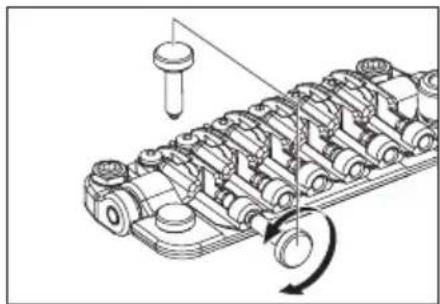

EINSTELLEN DER INTONATION

Entfernen Sie die Intonationseinstellschrauben aus der Tremoloeinheit, und drehen Sie diese in die Gewinde an der Tremolorückseite ein, bis die Spitze der einzelnen Schrauben die Kante der Tremoloeinheit berühren.

Verwenden Sie einen Inbusschlüssel (2 mm) zum Lösen der Sattelsich- erungsschraube, und stellen Sie die Sattelstellung mit der Intonationsein- stellschraube ein. BevorSiedieIntonationprüfen,ziehenSiedieSattelsicherungsschrauben※ festundstimmenSiedieGitarregenau.WennSiedieEinstellungen abgeschlossenhaben,ziehenSiedieSattelsicherungsschrauben unddieSchraubenderKlemmplättchenfest,unddrehenSiedie IntonationseinstellschraubenwiederindieTremoloeinheitein.

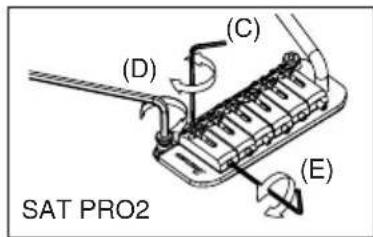

TREMOLOARM-INSTALLATION Der Tremoloarm kann leicht eingesetzt und entfernt werden. Setzen Sie den Arm in die Armöffnung an der Tremolo-Basisplatte. Ziehen Sie den Arm zum Entfernen hoch. TREMOLOARM-EINSTELLUNG (SAT PRO2) Zum Einstellen der Höhe des Arms entfernen Sie die Tremolo- Federabdeckung von der Rückseite der Gitarre und verwenden einen 3 mm großen Inbusschlüssel zum drehen der Höheneinstellschraube an der Unterseite des Tremoloblocks. Durch dieses Festziehen im Uhrzeigersinn wird die Höhe angehoben. ARMDREHUNG-DREHKRAFT Die Drehkraft des Arms kann eingestellt werden, indem der Tremolo angehoben wird und ein 1,5 mm großer Inbusschlüssel in die Schraube (A) am Tremoloblock eingesetzt wird. Durch Drehen dieser Schraube im Uhrzeigersinn wird die Arm-Drehkraft gesteigert, und durch Drehen der Schraube gegen den Uhrzeigersinn wird die Arm-Drehkraft verringert. EINSTELLUNG DER SAITENHÖHE (SAT PRO2) Zum Einstellen der Saitenlage jeder Saite verwenden Sie einen 1,5 mm großen Inbusschlüssel zum Drehen der Schraube auf dem Sattel (C). Die Gesamthöhe kann auf jeder Seite der SAT PRO2 Tremoloeinheit eingestellt werden. Zum Einstellen der Höhe verwenden Sie einen 3 mm großen Inbusschlüssel zum Drehen des Stutzens (D) an einer Seite des Geräts. Seien Sie beim Einstellen der Höhe der gesamten Tremoloeinheit vorsichtig; stellen Sie beide Seiten auf die gleiche Höhe ein, um optimale Tremolofunktion zu erzielen. EINSTELLUNG DER SAITENHÖHE (FAT10/SAT10) Die Höheneinstellung des Tremolo kann erhöht oder gesenkt werden, indem die Drehzapfen (C) eingestellt werden, auf denen das Tremolo befestigt ist. Diese liegen an beiden Seiten vorne am Steg. Durch Drehen im Uhrzeigersinn wird das Tremolo gesenkt; durch Drehen gegen den Uhrzeigersinn wird das Tremolo angehoben. INTONATIONSEINSTELLUNG (SAT PRO2) Zum Einstellen der Intonation verwenden Sie einen 1,5 mm großen Inbusschlüssel zum Drehen der Schraube an der Rückseite des Sattels (E). Drehen Sie die Schraube im Uhrzeigersinn, um den Sattel nach hinten zu bewegen, oder gegen den Uhrzeigersinn, um den Sattel nach vorne zu bewegen. (C) (D) (E) (C) FAT10 (C) SAT10 (A) (C) (D) (E) SAT PRO2 NA13G222_Regular.indb 97NA13G222_Regular.indb 97 2013-8-9 17:08:392013-8-9 17:08:3998 EINSTELLUNG DER INTONATION U. DER SAITENHÖHE (FAT 6/STD) Die Intonation kann durch Einstellen des Sattels nach vorne oder hinten mit einer Kreuzschlitzschraube (+) hinten am Steg eingestellt werden. Die Saitenhöhe wird durch Heben oder Senken der kleinen Inbusschrauben mit einem Schraubenschlüssel an einer Seite des Sattels geregelt. INTONATIONSEINSTELLUNG (FAT10/SAT10) Die Intonation kann durch Einstellen des Sattels nach vorne oder hinten mit einem Kreuzschlitzschraubenzieher (+) an der Intonationseinstellschraube hinten am Steg reguliert werden.

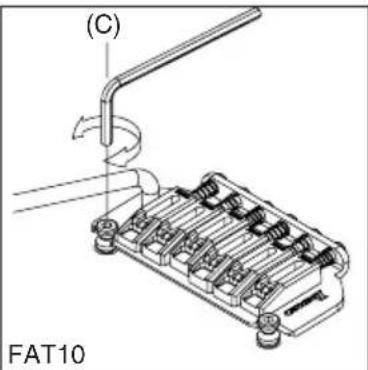

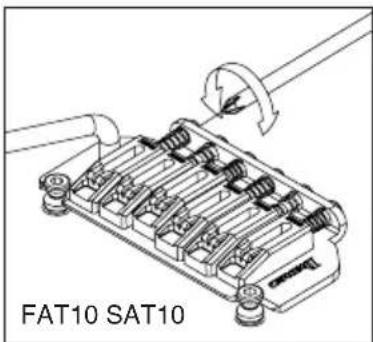

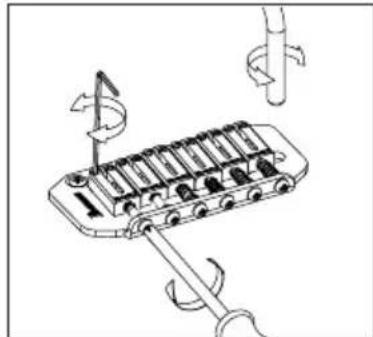

Zum Austauschen von Saiten fädeln Sie die neuen Saiten durch die Saitenhülsen an der Rückseite der Gitarre. Die Saiten werden dann durch den Tremoloblock gefädelt und über den Sattel geführt. FAT/SAT (AUSGENOMMEN FAT6) EINSTELLEN DER TREMOLOFEDER Ein Standard-Tremolo kann so eingestellt werden, dass die Tonlage angehoben werden kann, wenn der Tremoloarm zurückgezogen wird, um die Tremolo-Federn unter der Tremolo-Vertiefung an der Rückseite der Gitarre zu lösen. Ein Nachteil dieses Verfahrens ist, dass sich die Tonlage des Instruments erhöht, falls eine Saite reißt. Zur Abhilfe justieren Sie die Tremoloplatte so, dass sie bündig auf dem Körper sitzt, indem Sie die Tremolo-Federn festziehen. Wählen Sie die Anzahl und Platzierung der Tremolo-Federn entsprechend der Saitenstärke und der Tremolo-Einstellung. FAT10 SAT10 SCHWEBEND PARALLEL NA13G222_Regular.indb 98NA13G222_Regular.indb 98 2013-8-9 17:08:402013-8-9 17:08:4099 FRANÇAIS Entretien FIXATIONS Multioutils Tige de vibrato Clé Allen Clé à douille 8 mm 1.5mm 2mm 2.5mm 3mm 4mm Gamme PREMIUM - Chevalet vibrato Edge
