BEDIENUNGSANLEITUNG ZBB29430SV ZANUSSI

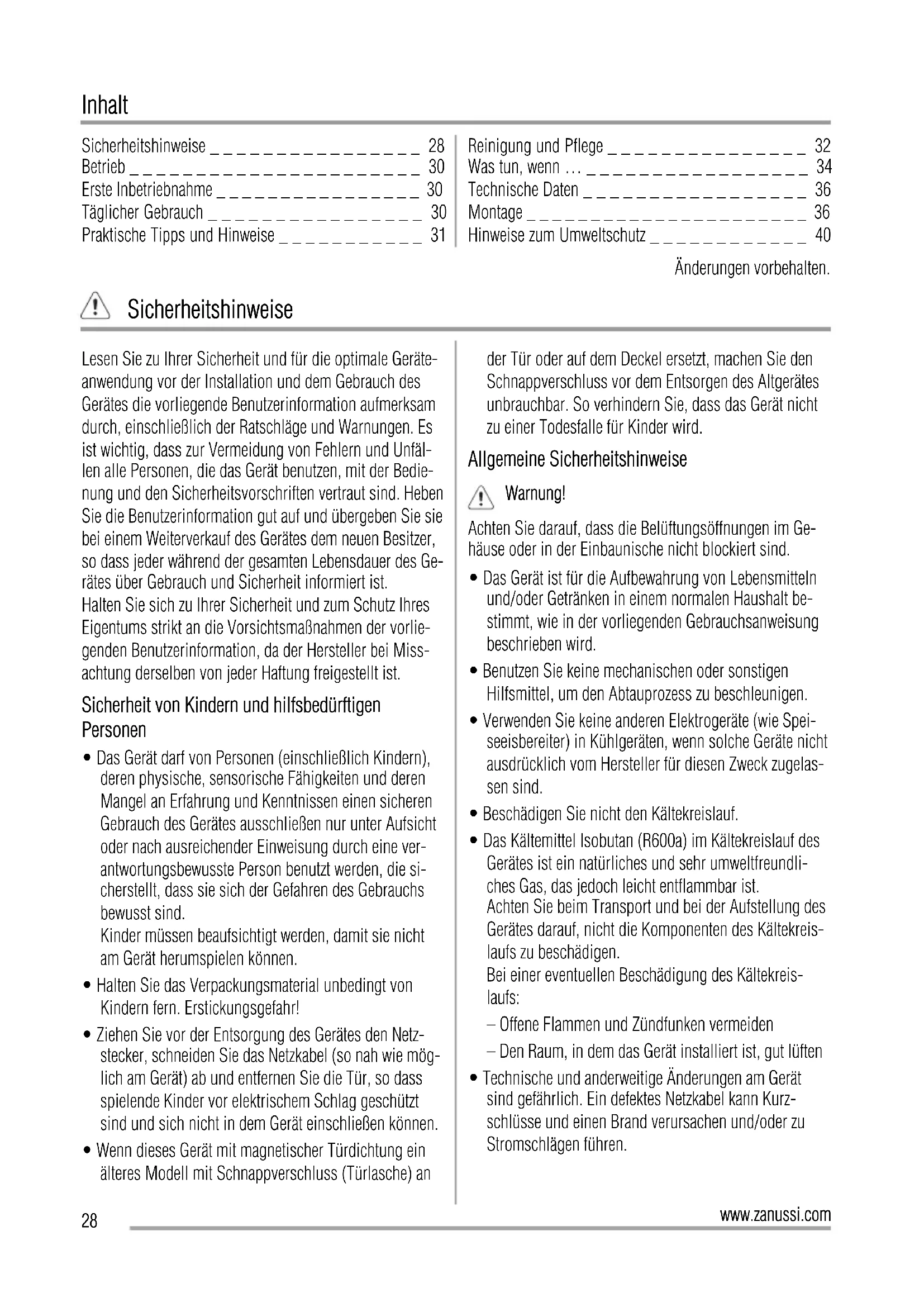

www.zanussi.comInhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Praktische Tipps und Hinweise _ _ _ _ _ _ _ _ _ _ _ 31 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32 Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 34 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36 Hinweise zum Umweltschutz _ _ _ _ _ _ _ _ _ _ _ _ 40 Änderungen vorbehalten. Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für die optimale Geräte- anwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfäl- len alle Personen, die das Gerät benutzen, mit der Bedie- nung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Ge- rätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorlie- genden Benutzerinformation, da der Hersteller bei Miss- achtung derselben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine ver- antwortungsbewusste Person benutzt werden, die si- cherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netz- stecker, schneiden Sie das Netzkabel (so nah wie mög- lich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird. Allgemeine Sicherheitshinweise Warnung! Achten Sie darauf, dass die Belüftungsöffnungen im Ge- häuse oder in der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt be- stimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Spei- seeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelas- sen sind.

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundli- ches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreis- laufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreis- laufs: – Offene Flammen und Zündfunken vermeiden – Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurz- schlüsse und einen Brand verursachen und/oder zu Stromschlägen führen.

www.zanussi.comWarnung! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker nicht

von der Geräterückseite geklemmt oder beschä- digt wird. Ein geklemmter oder beschädigter Netzstecker überhitzt und kann einen Brand verur- sachen.

3. Vergewissern Sie sich, dass der Netzstecker des

Geräts frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in eine lockere

Steckdose. Es besteht Brand- und Stromschlag- gefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabde-

ckung (wenn vorgesehen) der internen Beleuch- tung.

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

• Die Leuchtmittel (wenn vorgesehen) in diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeig- net sind. Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssig- keiten in dem Gerät. Explosionsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entsprechend den Her- stellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten Sie sich an die be- treffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät be- schädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrier- schrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.

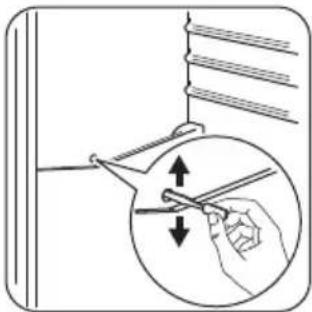

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an. Montage Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Ver- packung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

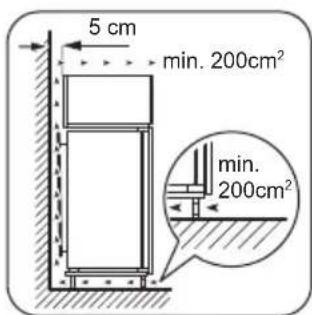

• Ausreichenden Freiraum zur Luftzirkulation um das Ge- rät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsan- weisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerä- tes nach der Installation frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trinkwasseranschluss. Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten

www.zanussi.comElektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isolier- material keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss ge- mäß den geltenden Vorschriften entsorgt werden; sie er- halten diese bei Ihrer Gemeindeverwaltung. Nicht das Käl- teaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstel- lung dieses Geräts verwendet wurden und mit dem Sym- bol markiert sind, können recycelt werden. Betrieb Einschalten des Geräts Stecken Sie den Stecker in die Wandsteckdose. Drehen Sie den Temperaturregler im Uhrzeigersinn auf ei- ne mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O". Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu er- reichen.

• drehen Sie den Temperaturregler auf eine höhere Ein- stellung, um die maximal mögliche Kühlung zu errei- chen. eine mittlere Einstellung ist im Allgemeinen am bes- ten geeignet. Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebensmittel

• und vom Standort des Geräts. Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch. Erste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der In- nenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen. Wichtig! Verwenden Sie keine aggressiven Reinigungs- mittel oder Scheuerpulver, die die Oberfläche beschädi- gen. Täglicher Gebrauch Einfrieren frischer Lebensmittel Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tief- gefrorenen Lebensmitteln für einen längeren Zeitraum. Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich. Möchten Sie den Gefriervorgang beschleunigen, drehen Sie bitte den Temperaturregler auf eine höhere Einstel- lung, um die maximal mögliche Kühlung zu erreichen.

www.zanussi.comWichtig! In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung. Legen Sie die einzufrierenden frischen Lebensmittel in das obere Fach. Lagerung gefrorener Produkte Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, min- destens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen. Sollen große Mengen an Lebensmitteln aufbewahrt wer- den, entfernen Sie alle Körbe und Schubladen aus dem Gerät und setzen Sie die Lebensmittel auf Kühlablagen, um die optimale Leistung zu erhalten. Warnung! Bitte achten Sie unbedingt darauf, die Beladungsgrenze nicht zu überschreiten, die seitlich im oberen Teil angegeben ist (wo zutreffend) Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile können unter Umständen sogar di- rekt aus dem Gefrierschrank entnommen und anschlie- ßend sofort gekocht oder gegart werden: in diesem Fall dauert der Garvorgang allerdings etwas länger. Eiswürfelbereitung Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Wasser und stellen Sie diese in das Gefrier- fach. Wichtig! Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien aus Metall. Kälteakku(s) Das Gefriergerät enthält mindestens einen Kälteakkumula- tor, der die Zeitdauer verlängert, in der die Lebensmittel bei einem Stromausfall oder einem Ausfall des Gerätes gekühlt werden. Verstellbare Ablagen Die Wände des Kühl- schranks sind mit einer Reihe von Führungsschie- nen ausgestattet, die ver- schiedene Möglichkeiten für das Einsetzen der Abla- gen bieten. Positionierung der Türeinsätze Die Türeinsätze können in verschiedener Höhe posi- tioniert werden; damit er- möglichen sie das Lagern verschieden großer Le- bensmittelpackungen. Ziehen Sie den Türeinsatz langsam in Pfeilrichtung, bis er sich herausheben lässt. Dann setzen Sie ihn in die gewünschte Positi- on ein. Praktische Tipps und Hinweise Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur einge- stellt und das Gerät voll beladen ist, kann es zu andau- erndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und da-

www.zanussi.commit auch einen niedrigeren Energieverbrauch ermög- licht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie beste Ergebnisse:

• Legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank.

• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark rie- chen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann. Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmitte- lechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgese- hene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luftdich- ten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie wäh- rend dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewa- schene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch unge- frorenen Lebensmitteln darauf, dass diese keinen Kon- takt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser la- gern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmit- tel vom Händler angemessen gelagert wurden.

• Achten Sie unbedingt darauf, die eingekauften gefrore- nen Lebensmittel in der kürzest möglichen Zeit in das Gefriergerät zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie die Tür nicht länger offen als notwendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung darf nicht überschritten werden. Reinigung und Pflege Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Kohlenwasser- stoffe; Wartungsarbeiten und Nachfüllen von Kälte-

www.zanussi.committel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt wer- den:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regelmä- ßigen Abständen und kontrollieren Sie, dass diese sau- ber und frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Da- durch verbessert sich die Leistung des Geräts und es ver- braucht weniger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen kön- nen. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tel- lerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Abtauen des Kühlschranks Bei normalem Betrieb wird Reif bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt und auf die gelagerten Le- bensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföff- nung befindet. Abtauen des Gefrierschranks Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs bildet sich stets etwas Reif. Tauen Sie den Gefrierschrank ab, wenn die Reifschicht ei- ne Stärke von etwa 3 bis 5 mm erreicht hat. Wichtig! Stellen Sie den Temperaturregler bitte 12 Stunden vor dem Abtauen auf eine kühlere Einstellung, damit eine ausreichende Kälte als Reserve für die Unterbrechung im Betrieb entstehen kann. Entfernen Sie den Reif wie nachstehend erläutert:

1. Schalten Sie das Gerät aus.

2. Nehmen Sie das gesamte Gefriergut heraus, verpa-

cken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort. Vorsicht! Fassen Sie eingefrorene Lebensmittel nicht mit nassen Händen an. Ihre Hände könnten an den Lebensmitteln festfrieren.

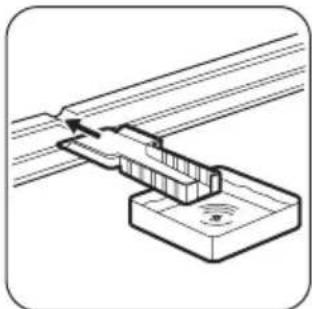

Tür des Geräts of- fen stehen und setzen Sie den Kunststoffschaber in die entspre- chende Ausspa- rung unten in der Mitte ein. Stellen Sie eine Schale zum Auffangen des Tauwassers da- runter. Stellen Sie eine Schale mit warmem Wasser in das Gefrierfach, um den Abtauprozess zu beschleuni- gen. Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich lösen lassen.

4. Ist alles vollständig abgetaut, trocknen Sie die nas-

sen Oberflächen gründlich ab und bewahren Sie den Kunststoffschaber für eine spätere Verwendung auf.

5. Schalten Sie das Gerät ein.

www.zanussi.com6. Nachdem das Gerät zwei bis drei Stunden in Betrieb ist, können Sie die ausgelagerten Lebensmittel wie- der in den Gefrierschrank hineinlegen. Warnung! Verwenden Sie bitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschädigt werden könnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen. Stillstandzeiten Bei längerem Stillstand des Gerätes müssen Sie folgen- dermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorgesehen). Reinigen Sie den Innenraum und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um das Entste- hen unangenehmer Gerüche zu vermeiden. Möchten Sie bei einer längeren Abwesenheit den Gefrier- schrank weiter laufen lassen, bitten Sie jemanden, gele- gentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt. Was tun, wenn … Warnung! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden. Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf). Störung Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Die Lampe funktioniert nicht. Das Gerät ist abgeschaltet. Gerät einschalten. Der Netzstecker steckt nicht richtig in der Steckdose. Stecken Sie den Netzstecker richtig in die Steckdose. Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netz- steckdose an. Testen Sie bitte, ob ein anderes Gerät an dieser Steckdose funktioniert. Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe befindet sich im Standby- Modus. Schließen und öffnen Sie die Tür. Die Lampe ist defekt. Siehe hierzu „Austauschen der Lampe“. Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig einge- stellt. Stellen Sie eine höhere Temperatur ein. Die Tür ist nicht richtig geschlossen. Siehe hierzu „Schließen der Tür“. Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als er- forderlich offen.

www.zanussi.comStörung Mögliche Ursache Abhilfe Die Temperatur der einzufrierenden Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtem- peratur abkühlen, bevor Sie sie in das Gerät legen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt an der Rückwand des Kühlschranks hinunter. Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschranks hinunter. Das ist normal. Wasser fließt in den Kühl- schrank. Der Wasserablauf ist verstopft. Reinigen Sie den Ablauf. Die eingelagerten Lebensmittel verhin- dern, dass das Wasser zum Wasserab- lauf fließt. Stellen Sie sicher, dass die Lebensmittel nicht die Rückwand berühren. Wasser fließt auf den Boden. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompres- sor. Befestigen Sie den Tauwasserablauf an der Verdampferschale. Die Temperatur im Gerät ist zu niedrig. Die Temperatur ist nicht richtig einge- stellt. Stellen Sie eine höhere Temperatur ein. Die Temperatur im Gerät ist zu hoch. Die Temperatur ist nicht richtig einge- stellt. Stellen Sie eine niedrigere Temperatur ein. Die Tür ist nicht richtig geschlossen. Siehe hierzu „Schließen der Tür“. Die Temperatur der einzufrierenden Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raumtem- peratur abkühlen, bevor Sie sie in das Gerät legen. Es wurden zu viele Lebensmittel auf einmal eingelegt. Legen Sie weniger Lebensmittel auf ein- mal ein. Die Kaltluft kann nicht im Gerät zirku- lieren. Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann. Lampe wechseln Vorsicht! Trennen Sie den Netzstecker von der Netzversorgung.

www.zanussi.comLösen Sie die Schraube an der Lampenabdeckung. Nehmen Sie die Lampen- abdeckung ab (siehe hier- zu die Abbildung). Ersetzen Sie die alte Lam- pe durch eine Lampe der gleichen Leistung (die ma- ximal erlaubte Leistung steht auf der Lampenabde- ckung), die speziell für Haushaltsgeräte vorgese- hen ist. Bringen Sie die Lampen- abdeckung an. Ziehen Sie die Schraube an der Lampenabdeckung fest. Stecken Sie den Netzste- cker in die Steckdose. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt. Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu

3. Ersetzen Sie die defekten Türdichtungen, falls erfor-

derlich. Wenden Sie sich hierzu an den Kunden- dienst. Technische Daten Abmessung der Aussparung Höhe 1780 mm Breite 560 mm Tiefe 550 mm Ausfalldauer 24 h Voltage 230-240 V Frequency 50 Hz Die technischen Informationen befinden sich auf dem Ty- penschild innen links im Gerät sowie auf der Energiepla- kette. Montage Vorsicht! Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse überein- stimmt, die auf dem Typschild des Geräts angegeben ist:

Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlus- ses mit den auf dem Typenschild angegebenen An- schlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den gelten- den Vorschriften erden und fragen Sie dafür einen qualifi- zierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben ge- nannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien. Wechsel des Türanschlags Die Tür des Geräts öffnet sich nach rechts. Wenn Sie möchten, dass sich die Tür nach links öffnet, gehen Sie vor dem Einbau des Geräts bitte nach den folgenden An- weisungen vor:

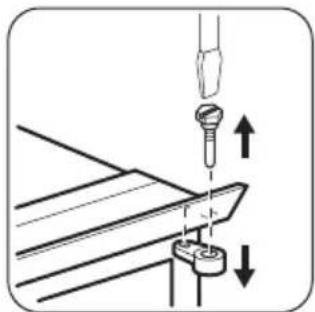

• Lösen Sie den oberen Scharnierstift und ent- fernen Sie das Distanz- stück.

• Lösen Sie den oberen Bolzen und die obere Tür.

• Lösen Sie das mittlere Scharnier.

• Entfernen Sie die untere Tür.

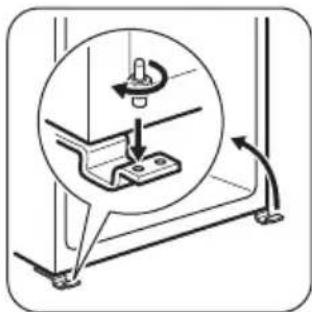

• Lösen Sie den unteren Scharnierstift. Auf der gegenüberliegen- den Seite:

• Bringen Sie den unteren Scharnierstift an.

• Installieren Sie die unte- re Tür.

• Ziehen Sie das mittlere Scharnier fest.

• Installieren Sie die obere Tür.

• Legen Sie das Distanz- stück ein und ziehen Sie den oberen Scharnier- stift fest. Anforderungen an die Belüftung Die Luftzirkulation hinter dem Gerät muss ausrei- chend groß sein. 5 cm min. 200cm

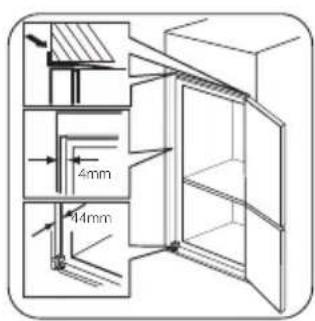

Aufstellung des Geräts Vorsicht! Vergewissern Sie sich, dass sich das Netzkabel des Geräts frei bewegen lässt. Gehen Sie wie folgt vor:

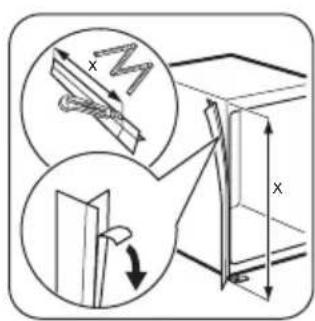

Schneiden Sie bei Bedarf den Dichtungsstreifen zu und bringen Sie ihn, wie in der Abbildung gezeigt, am Gerät an.

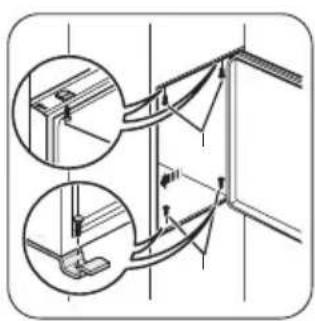

Setzen Sie das Gerät in die Einbaunische. Schieben Sie das Gerät in Pfeilrichtung (1), bis die obere Lückenblende am Küchenmöbel anliegt. Schieben Sie das Gerät auf der den Scharnieren gegen- überliegenden Seite in Pfeilrichtung (2) so weit wie möglich gegen die Sei- tenwand des Küchenmö- bels. 44mm 4mm Richten Sie das Gerät in der Einbaunische aus. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt. Mit der unteren Scharnier- abdeckung (im Beipack) können Sie sicherstellen, dass der Abstand zwischen dem Gerät und dem Kü- chenmöbel richtig ist. Achten Sie darauf, dass der Abstand zwischen dem Ge- rät und dem Schrank 4 mm beträgt. Öffnen Sie die Tür. Stecken Sie die untere Scharnierab- deckung auf.

Befestigen Sie das Gerät mit 4 Schrauben in der Ein- baunische.

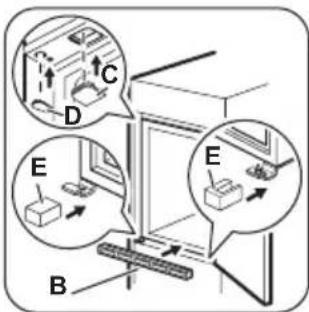

www.zanussi.comEntfernen Sie das entspre- chende Teil aus der Schar- nierabdeckung (E). Achten Sie darauf, im Falle eines rechten Scharniers Teil DX bzw. bei einem gegenüber- liegenden Scharnier Teil SX zu entfernen.

Setzen Sie die beiliegenden Abdeckkappen (C, D) in die Befestigungs- und Schar- nierlöcher ein. Bauen Sie das Belüftungs- gitter (B) ein. Stecken Sie die Scharnier- abdeckungen (E) auf das Scharnier auf.

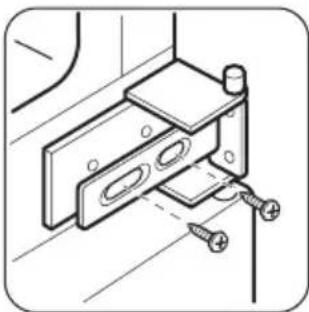

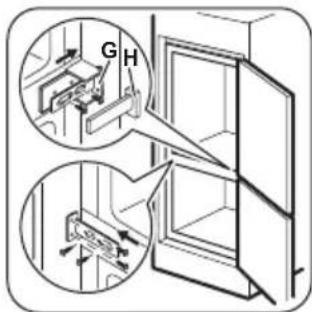

Schließen Sie das Gerät seitlich wie folgt an das Kü- chenmöbel an:

1. Lösen Sie die Schrau-

ben von Teil (G) und verschieben Sie Teil (G) zur Küchenmöbel- Seitenwand.

Schrauben vom Teil (G) erneut fest.

3. Befestigen Sie Teil (H)

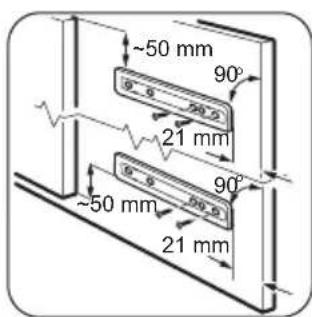

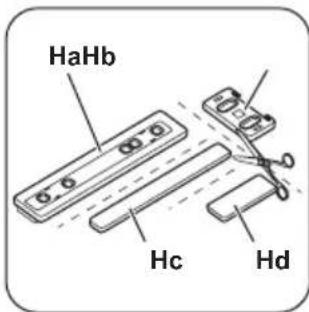

am Teil (G). Ha Hb HdHc Trennen Sie die Teile (Ha), (Hb), (Hc) und (Hd) ab. 21 mm 21 mm ~50 mm ~50 mm

Montieren Sie das Teil (Ha) an der Innenseite der Tür des Küchenmöbels.

Drücken Sie das Teil (Hc) auf das Teil (Ha).

8 mm Öffnen Sie die Gerätetür und die Möbeltüre in einem Winkel von 90°. Setzen Sie das Führungs- stück (Hb) in die Führungs- schiene (Ha) ein. Bringen Sie die Gerätetür und die Möbeltüre zusam- men und markieren Sie die Bohrungen.

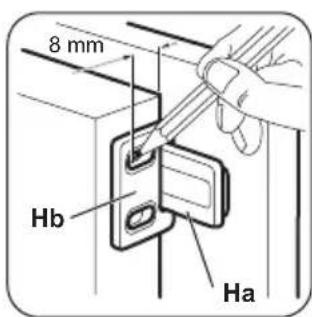

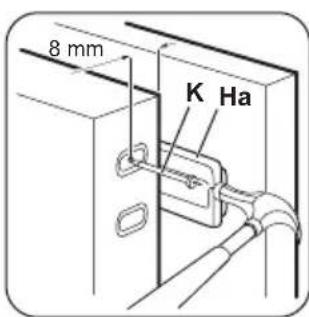

Nehmen Sie die Halterun- gen wieder ab. Markieren Sie 8 mm ab der Türaußen- kante die Stelle, an der der Nagel (K) eingesetzt werden muss.

www.zanussi.comHb Setzen Sie das Führungs- stück erneut auf die Füh- rungsschiene und schrau- ben Sie es mit den mitge- lieferten Schrauben fest. Richten Sie die Küchenmö- beltür und die Gerätetür mittels des Führungsstücks (Hb) aus.

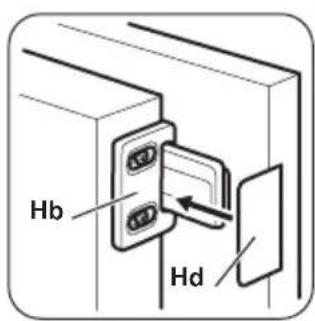

Drücken Sie Abdeckung (Hd) auf das Führungsstück (Hb). Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen sicher am Gerät be- festigt ist. Wichtig! Bei niedriger Umgebungstemperatur (zum Beispiel im Winter) schrumpft die Dichtung. Bei höherer Umgebungstemperatur dehnt sich die Dichtung aus. Hinweise zum Umweltschutz Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
