BEDIENUNGSANLEITUNG BD2156LFXN Profilo
2021-06-09_9001647374 Auteursrecht BSH Hausgeräte GmbH Blz. 127 van 697
2021-06-09_9001647374 Auteursrecht BSH Hausgeräte GmbH Blz. 131 van 697
2021-06-09_9001647374 Auteursrecht BSH Hausgeräte GmbH Blz. 132 van 697
4.11.2 Flessenrek monteren
2021-06-09_9001647374 Copyright by BSH Hausgeräte GmbH Page 149 of 697
2021-06-09_9001647374 Autoriöigus: BSH Hausgeräte GmbH Lk 178 alates 697
Reparatur Hinweise - Kühl- und Gefrierkombination
Zu diesem Dokument 264
1.1 Wichtige Hinweise: 264
1.1.1 Zweck 264
1.2 Zeichenerklärung.... 264
1.2.1 Gefahrenstufen 264
1.2.2 Gefahrensymbole 264
1.2.3 Struktur der Warnhinweise.... 265
1.2.4 Allgemeine Symbole 265
Sicherheit......266
2.1 Allgemeine Sicherheitshinweise 266
2.1.1 Alle Hausgeräte 266
Werkzeuge und Hilfsmittel...... 267
Instandsetzen 268
4.1 Austauschen der Türdichtung....268
4.1.1 Ausbauen der Türdichtung 268
4.1.2 Einbauen der Türdichtung 268
4.2 Austauschen des Türgriffs.... 271
4.2.1 Ausbauen des Türgriffs 271
4.2.2 Einbauen des Türgriffs 271
4.3 Austauschen des oberen Türscharniers 272
4.3.1 Ausbauen des oberen Türscharmiers.... 272
4.3.2 Einbauen des oberen Türscharniers.... 273
4.4 Austauschen des oberen Türscharniers (Tür mit Anzeige) 274
4.4.1 Ausbauen des oberen Türscharniers.... 274
4.4.2 Einbauen des oberen Türscharniers.... 275
4.5 Austauschen des mittleren Türscharniers.... 276
4.5.1 Ausbauen des mittleren Türscharniers 276
4.5.2 Einbauen des mittleren Türscharniers 276
4.6 Austauschen des unteren Türscharniers 277
4.6.1 Ausbauen des unteren Türscharniers 277
4.6.2 Einbauen des unteren Türschamiers.... 277
4.7 Austauschen der Ablage 278
4.7.1 Ausbauen der Ablage 278
4.7.2 Einbauen der Ablage 278
4.8 Austauschen der variablen Ablage 279
4.8.1 Ausbauen der variablen Ablage 279
4.8.2 Einbauen der variablen Ablage 279
4.9 Austauschen der variablen Ablage 280

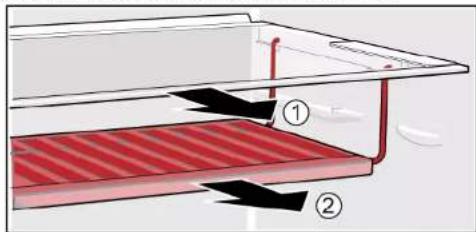

4.9.1 Ausbauen der flexiblen Ablage 280
4.9.2 Einbauen der flexiblen Ablage 280
4.10 Austauschen der Frühstücksbox 281

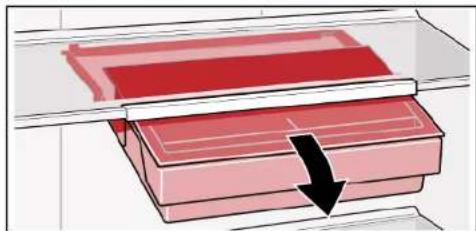

4.10.1 Ausbauen der Frühstücksbox 281
4.10.2 Einbauen der Frühstücksbox 281
4.11 Austauschen der Flaschenablage 282
4.11.1 Ausbauen der Flaschenablage 282
4.11.2 Einbauen der Flaschenablage 282
4.12 Austauschen des Türabstellers 283
4.12.1 Ausbauen des Türabstellers.... 283
4.12.2 Einbauen des Türabstellers.... 283
4.13 Austauschen des Gefriergutbehälters.... 284
4.13.1 Ausbauen des Gefriergutbehälters 284
4.13.2 Einbauen des Gefriergutbehälters 284
4.14 Austauschen des Behälters 285
4.14.1 Ausbauen des Behälters 285
4.14.2 Einbauen des Behälters.... 285
4.15 Austauschen des ausziehbaren Behälters 286

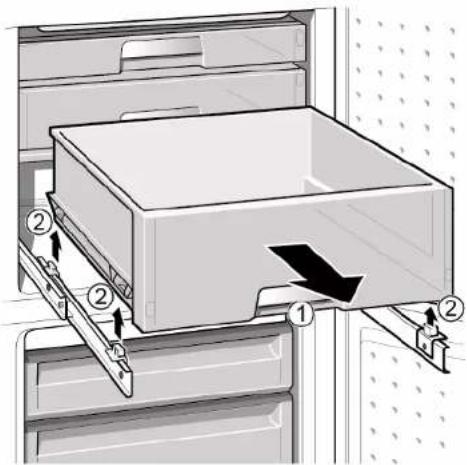

4.15.1 Ausbauen des ausziehbaren Behälters.... 286
4.15.2 Einbauen des ausziehbaren Behälters.... 286
4.16 Austauschen des LED-Strahlers 287
4.16.1 Ausbauen des LED-Strahlers 287
4.16.2 Einbauen des LED-Strahlers 287
4.17 Austauschen des LED-Oberlichts.... 288
4.17.1 Ausbauen der LED-Beleuchtung 288
4.17.2 Einbauen des LED-Oberlichts 289
4.18 Austauschen der seitlichen LED-Beleuchtung.... 290

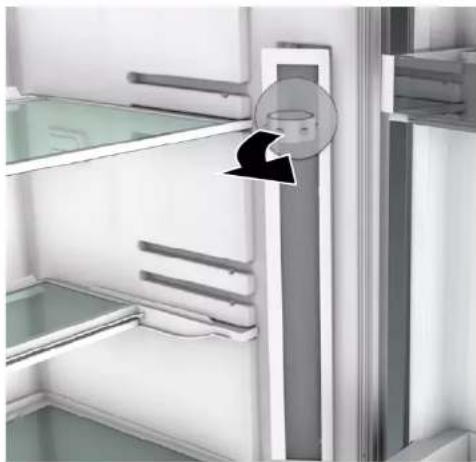

4.18.1 Ausbauen der seitlichen LED-Beleuchtung.... 290
4.18.2 Einbauen der seitlichen LED-Beleuchtung 291
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| ⚠ GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| ⚠️ WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| ⚠️ VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | ||
 | Allgemeiner Warnhinweis | |
 | Gefahr durch elektrische Spannung | |
 | Gefahr durch Explosion | |
 | Gefahr von Schnittverletzungen | |
 | Gefahr von Quetschverletzungen | |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | ||
 | Gefahr durch heiße Oberflächen | |
 | Gefahr durch starkes Magnetfeld | |
 | Gefahr durch nicht ionisierende Strahlung | |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.
GEFAHR
Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps | |
| Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines Links zu einer Videoanleitung | |
| Kennzeichnung erforderlicher Werkzeuge | |
| Kennzeichnung erforderlicher Voraussetzungen | |
| Kennzeichnung einer Bedingung (Wenn ..., dann ...) | |
| Kennzeichnung eines Ergebnisses | |
| Start Kennzeichnung einer Taste oder Schaltfläche | |
| [00123456] Kennzeichnung einer Materialnummer | |
| Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay) | |
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
■ Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile
■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
■ Ausschließlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details Bilder | ||
| Schulztuch[00342013] | 60 cm x 50 cm |  |
| Schlitzschrauben-dreher | Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820] |  |
| Spezialwerkzeug[00342180] | ||
| Saugnapf[00342224] | ∅50 mm | |
| Torx-Bit TX20[00340865] | 6,3 mm (1/4") |  |
| Schlitzschrauben-dreher | Klinge 10 mm x 1,6 mm x 200 mm |  |
Instandsetzen
4.1 Austauschen der Türdichtung
Voraussetzung:
√ Die Tür ist offen.
4.1.1 Ausbauen der Türdichtung
- Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.
- Die Türdichtung aus der Kerbe herausziehen.
Die Türdichtung ist entfernt.
4.1.2 Einbauen der Türdichtung
| Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss. | |
| Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden. | |
| Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler. |
Instandsetzen
- Die Dichtungskerbe auf Beschädigungen überprüfen.
- ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.
3.
Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.
Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.
- Die Dichtungsecken oben und unten in die Kerbe drücken.
- Die gesamte Dichtung Stück für Stück in die Kerbe drücken.
Die Türdichtung ist eingebaut.
Instandsetzen
4.2 Austauschen des Türgriffs
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]
Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
4.2.1 Ausbauen des Türgriffs
- Die beiden Schraubkappen entfernen (1).
- Die beiden Schrauben herausschrauben (2).
- Den Türgriff entfernen (3).
Der Türgriff ist entfernt.
Der Türgriff für die zweite Tür kann auf die gleiche Art und Weise entfernt werden.
4.2.2 Einbauen des Türgriffs
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.3 Austauschen des oberen Türscharniers
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

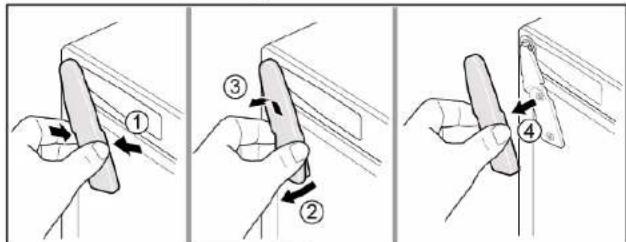

4.3.1 Ausbauen des oberen Türscharniers
- Das Gerät auf die Rückseite legen.
-
- Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).
-
Die obere Scharnierabdeckung abziehen (2).
- Die Schamierabdeckung drehen (3).
- Die obere Scharnierabdeckung entfernen (4).
- Die beiden Schrauben herausschrauben (5).
- Das obere Schamier entfernen (6).
Das obere Scharnier ist entfernt.
4.3.2 Einbauen des oberen Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.4 Austauschen des oberen Türscharniers (Tür mit Anzeige)
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]
! WARNING
Schwere, unhandliche Geräte!
Rücken- und Muskelverletzungen
Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
▶ Nur geeignete Werkzeuge und Vorrichtungen verwenden.
VORSICHT
Scharfe Kanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.
! WARNING
Wegrutschen des gekippten Gerätes!
Knochenbrüche / Quetschungen
▶ Gerät gegen Wegrutschen sichern.
VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.
ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

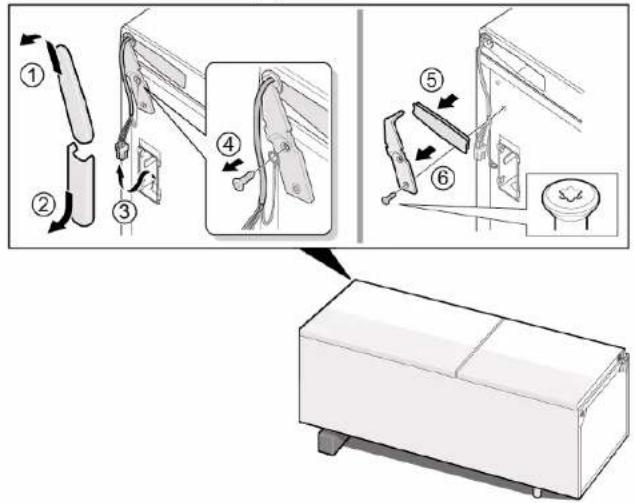

4.4.1 Ausbauen des oberen Türscharniers
- Das Gerät auf die Rückseite legen.
-
- Die obere Scharnierabdeckung entfernen (1).
-
Die Kabelboxabdeckung entfernen (2).
- Den elektrischen Anschluss trennen (3).
- Die Erdanschlussschraube herausschrauben (4).
- Den Kabelschutz entfernen (5).
- Die Schraube herausschrauben (6).
Das obere Scharnier ist entfernt.
4.4.2 Einbauen des oberen Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.5 Austauschen des mittleren Türscharniers
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Scharnier ist entfernt.
√ Die obere Tür ist entfernt.
4.5.1 Ausbauen des mittleren Türscharniers
▶ 1. Die Kühlraumtür entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Das mittlere Scharnier entfernen (3).
Das mittlere Scharnier ist entfernt.
4.5.2 Einbauen des mittleren Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.6 Austauschen des unteren Türscharniers
Spezielle Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Scharnier ist entfernt.
Das mittlere Scharnier ist entfernt.
4.6.1 Ausbauen des unteren Türscharniers
- Die Gefrierraumtür entfernen (1).
- Die Schraube herausschrauben (2).
- Das untere Scharnier nach außen drehen (3).
- Das untere Scharnier entfernen (4).
Das untere Türscharnier ist entfernt.
4.6.2 Einbauen des unteren Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.7 Austauschen der Ablage
Voraussetzung:
Die Tür ist offen.
4.7.1 Ausbauen der Ablage
▶ Die Ablage herausziehen.
Die Ablage ist entfernt.
4.7.2 Einbauen der Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.8 Austauschen der variablen Ablage
Voraussetzung:
√ Die Tür ist offen.
4.8.1 Ausbauen der variablen Ablage
-
- Den rechten Teil der variablen Ablage nach vorn ziehen (1).
-
Den rechten Teil der variablen Ablage entfernen (2).
- Den linken Teil der variablen Ablage auf die gleiche Art und Weise entfernen.
Die variable Ablage ist entfernt.
4.8.2 Einbauen der variablen Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.9 Austauschen der variablen Ablage
Voraussetzung:
Die Tür ist offen.
4.9.1 Ausbauen der flexiblen Ablage
▶ 1. Das Glastablar entfernen (1).
2. Die flexible Ablage anheben und herausziehen (2)
Die flexible Ablage ist entfernt.
4.9.2 Einbauen der flexiblen Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.10 Austauschen der Frühstücksbox
Voraussetzung:
√ Die Tür ist offen.
4.10.1 Ausbauen der Frühstücksbox
Die Frühstücksbox anheben und herausziehen.
Die Frühstücksbox ist entfernt.
4.10.2 Einbauen der Frühstücksbox
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.11 Austauschen der Flaschenablage
Voraussetzung:
√ Die Tür ist offen.
4.11.1 Ausbauen der Flaschenablage
Die Flaschenablage herausziehen.
Die Flaschenablage ist entfernt.
4.11.2 Einbauen der Flaschenablage
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.12 Austauschen des Türabstellers
Voraussetzung:
√ Die Tür ist offen.
4.12.1 Ausbauen des Türabstellers
▶ Den Türabsteller anheben.
Der Türabsteller ist entfernt.
4.12.2 Einbauen des Türabstellers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.13 Austauschen des Gefriergutbehälters
Voraussetzung:
√ Die Tür ist offen.
4.13.1 Ausbauen des Gefriergutbehälters
- Den Gefriergutbehälter vollständig herausziehen (1).
- Den Gefriergutbehälter entfernen (2).
Der Gefriergutbehälter ist entfernt.
4.13.2 Einbauen des Gefriergutbehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.14 Austauschen des Behälters
Voraussetzung:
Die Tür ist offen.
4.14.1 Ausbauen des Behälters
- Den unteren Kühlschrankbehälter entnehmen (1).
- Den oberen Kühlschrankbehälter entnehmen (2).
Die Behälter sind entfernt.
4.14.2 Einbauen des Behälters
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.15 Austauschen des ausziehbaren Behälters
Voraussetzung:
√ Die Tür ist offen.
4.15.1 Ausbauen des ausziehbaren Behälters
- Den ausziehbaren Behälter vollständig herausziehen (1).
- Den ausziehbaren Behälter entfernen (2).
Der ausziehbare Behälter ist entfernt.
4.15.2 Einbauen des ausziehbaren Behälters
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.16 Austauschen des LED-Strahlers
Spezielle Hilfsmittel:
Spezialwerkzeug [00342180]
Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
VORSICHT
Scharfe Kanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
4.16.1 Ausbauen des LED-Strahlers
- Den LED-Strahler mithilfe von Spezialwerkzeug herausziehen (1).
- Die elektrischen Anschlüsse des LED-Strahlers abziehen.
Der LED-Strahler ist entfernt.
4.16.2 Einbauen des LED-Strahlers
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.17 Austauschen des LED-Oberlichts
Spezielle Hilfsmittel:
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die oberen Innenausstattungsteile sind entfernt.
4.17.1 Ausbauen der LED-Beleuchtung
- Die LED-Beleuchtung nach links schieben.
Der elektrische Anschluss der LED-Beleuchtung ist getrennt.
- Die Haken der LED-Beleuchtung lösen.
- Die LED-Beleuchtung nach vorn entnehmen.
Die LED-Beleuchtung ist entfernt.
4.17.2 Einbauen des LED-Oberlichts
Der Einbau erfolgt in umgekehrter Reihenfolge.
Instandsetzen
4.18 Austauschen der seitlichen LED-Beleuchtung
Spezielle Hilfsmittel:
Saugnapf ∅50 mm [00342224]
Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.
GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
VORSICHT
Scharfe Kanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.
4.18.1 Ausbauen der seitlichen LED-Beleuchtung
- Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.
- Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.
- Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.
4.18.2 Einbauen der seitlichen LED-Beleuchtung
- Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
- Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten).
Die seitliche LED-Beleuchtung ist eingebaut.
2021-06-09_9001647374 Copyright by BSH Hausgeräte GmbH Strona 468 z 697
2021-06-09_9001647374 Copyright by BSH Hausgeräte GmbH Strona 480 z 697
2021-06-09_9001647374 Copyright BSH Hausgeräte GmbH Pagina 533 de la 697
2021-06-09_9001647374 Copyright BSH Hausgeräte GmbH Pagina 537 de la 697
2021-06-09_9001647374 Copyright BSH Hausgeräte GmbH Pagina 538 de la 697
2021-06-09_9001647374 Copyright by BSH Hausgeräte GmbH Página 613 de 697
4.2.1 Ta bort dörrhandtag 648
4.2.2 Montera dörrhandtag....648
4.2 Byta dörrhandtag
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm
Förutsättning:
4.2.1 Ta bort dörrhandtag
2021-06-09_9001647374 Copyright by BSH Hausgeräte GmbH Sayfa 671 / 697
