BEDIENUNGSANLEITUNG FA350XS1 SMEG

E-Nr. FD-Nr.

12

DE Inhaltsverzeichnis

Hinweise zur Entsorgung und Sicherheit	46, 47
Bestimmungen	47
Umgebungstemperatur beachten	47
Gerät aufstellen	48
Gerät kennenlernen	49-51
Einschaften und Temperaturwahl	52
Ausschalten, Gerät stilllegen	53
Lebensmittelte inordnen 53, 54
Gefrieren und Lagern	54-56
Reinigen	56
Energiespartips	57
Hinweise zu Betriebsgeräuschen	57
Kleine Störungen selbst beheben	58, 59
Kundendienst	59

FR Sommaire

Råd beträffande driftsljud

Driftsljud

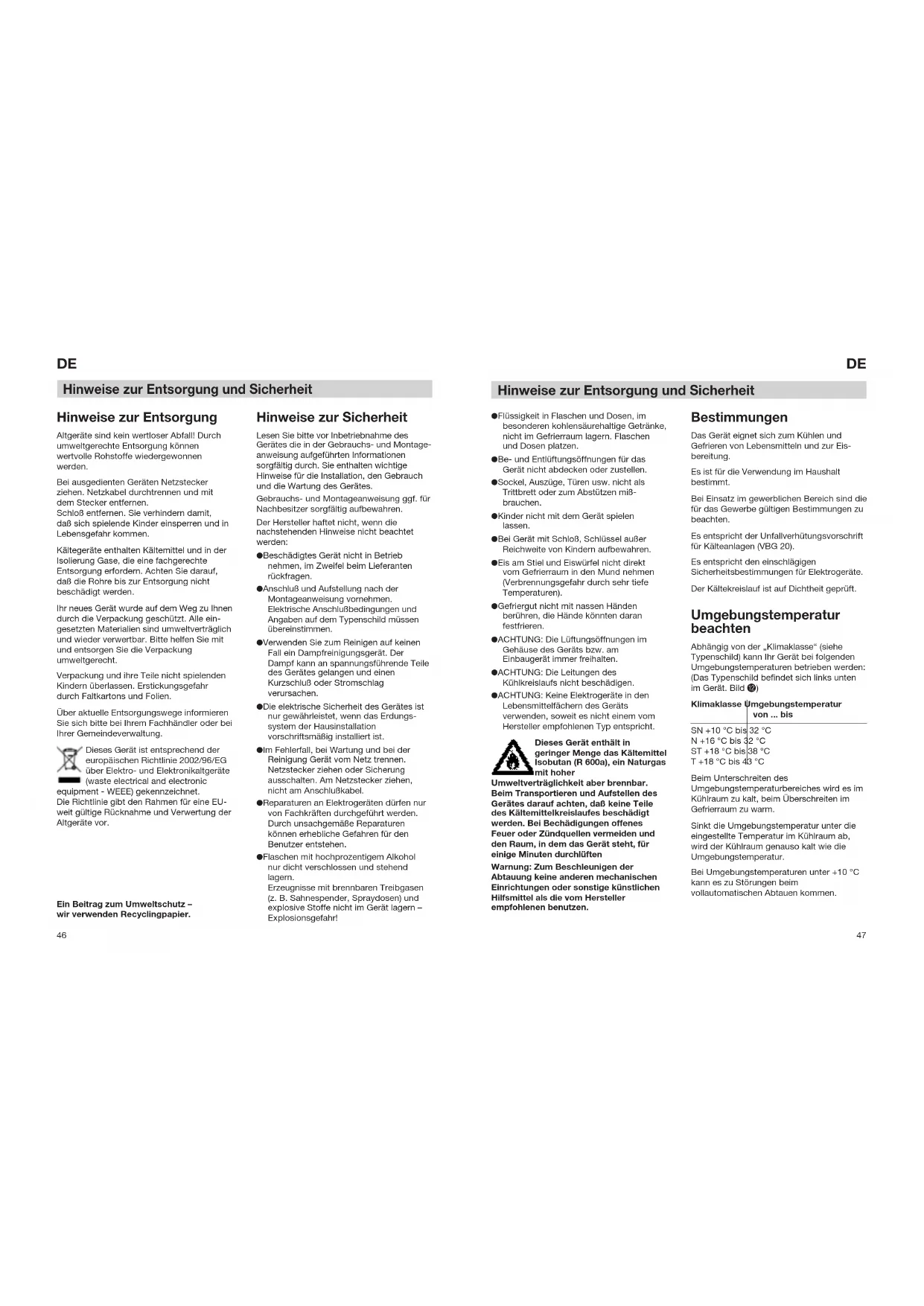

Hinweise zur Entsorgung und Sicherheit

Hinweise zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Schloß entfernen. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr kommen.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase, die eine fachgerechte Entsorgung erfordern. Achten Sie darauf, daß die Rohre bis zur Entsorgung nicht beschädigt werden.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Follen.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic ment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Ein Beitrag zum Umweltschutz – wir verwenden Recyclingpapier.

Hinweise zur Sicherheit

Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Gebrauchs- und Montageanweisung aufgeführten Informationen sorgfältig durch. Sie enthalten wichtige Hinweise für die Installation, den Gebrauch und die Wartung des Gerätes.

Gebrauchs- und Montageanweisung ggf. für Nachbesitzer sorgfältig aufbewahren.

Der Hersteller haftet nicht, wenn die nachstehenden Hinweise nicht beachtet werden:

- Beschädigtes Gerät nicht in Betrieb nehmen, im Zweifel beim Lieferanten rückfragen.

●Anschluß und Aufstellung nach der Montageanweisung vornehmen. Elektrische Anschlußbedingungen und Angaben auf dem Typenschild müssen übereinstimmen.

●Verwenden Sie zum Reinigen auf keinen Fall ein Dampfreinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluß oder Stromschlag verursachen.

●Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist.

- Im Fehlerfall, bei Wartung und bei der Reinigung Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlußkabel.

●Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

●Flaschen mit hochprozentigem Alkohol nur dicht verschlossen und stehend lagem.

Erzeugnisse mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) und explosive Stoffe nicht im Gerät lagem – Explosionsgefahr!

Hinweise zur Entsorgung und Sicherheit

• Flüssigkeit in Flaschen und Dosen, im besonderen kohlensäurehaltige Getränke, nicht im Gefrierraum lagern. Flaschen und Dosen platzen.
• Be- und Entlüftungsöffnungen für das Gerät nicht abdecken oder zustellen.
• Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen mißbrauchen.
  ●Kinder nicht mit dem Gerät spielen lassen.
• Bel Gerät mit Schloß, Schlüssel außer Reichweite von Kindern aufbewahren.
• Eis am Stiel und Elswürfel nicht direkt vom Gefrierraum in den Mund nehmen (Verbrennungsgefahr durch sehr tiefe Temperaturen).
  ●Gefriergut nicht mit nassen Händen berühren, die Hände könnten daran festfrieren.
  ●ACHTUNG: Die Lüftungsöffnungen im Gehäuse des Geräts bzw. am Einbaugerät immer freihalten.
  ●ACHTUNG: Die Leitungen des Kühlkreislaufs nicht beschädigen.
  ●ACHTUNG: Keine Elektrogeräte in den Lebensmittelfächern des Geräts verwenden, soweit es nicht einem vom Hersteller empfohlenen Typ entspricht.

Dieses Gerät enthält in geringer Menge das Kältemittel Isobutan (R 600a), ein Naturgas mit hoher

Umweltverträglichkeit aber brennbar. Beim Transportieren und Aufstellen des Gerätes darauf achten, daß keine Teile des Kältemittelkreislaufes beschädigt werden. Bei Bechädigungen offenes Feuer oder Zündquellen vermeiden und den Raum, in dem das Gerät steht, für einige Minuten durchlüften

Warnung: Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Hilfsmittel als die vom Hersteller empfohlenen benutzen.

Bestimmungen

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.

Es ist für die Verwendung im Haushalt bestimmt.

Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Es entspricht der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20).

Es entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.

Der Kältekreislauf ist auf Dichtheit geprüft.

Umgebungstemperatur beachten

Abhängig von der „Klimaklasse“ (siehe Typenschild) kann Ihr Gerät bei folgenden Umgebungstemperaturen betrieben werden: (Das Typenschild befindet sich links unten im Gerät, Bild 18)

Klimaklasse Umgebungstemperatur von ... bis

SN +10 °C bis 32 °CN +16 °C bis 32 °CST +18 °C bis 38 °CT +18 °C bis 43 °C

Beim Unterschreiten des Umgebungstemperaturbereiches wird es im Kühlraum zu kalt, beim Überschreiten im Gefrierraum zu warm.

Sinkt die Umgebungstemperatur unter die eingestellte Temperatur im Kühlraum ab, wird der Kühlraum genauso kalt wie die Umgebungstemperatur.

Bei Umgebungstemperaturen unter +10 °C kann es zu Störungen beim vollautomatischen Abtauen kommen.

DE

DE

Gerät aufstellen

Aufstellort

Als Aufstellort eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonneneinstrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Hard, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein.

Zu Elektroherden 3 cm.

Zu Öl- oder Kohleanstellherden 30 cm.

Belm Aufstellen neben einem anderen Kühl- oder Gefriergerät ist ein seitlicher Mindest-abstand von 2 cm erforderlich, um Schwitzwasserbildung zu vermeiden.

Das Gerät muß fest und eben stehen. Unebenheiten des Bodens durch die beiden Schraubfüße an der Vorderkante ausgleichen, Bild 13. Zwei Rollen auf der Rückseite erleichtern das Einschieben in eine Nische.

Elektrischer Anschluß

Geräte nur an 220–240 V/50 Hz

Wechselspannung über eine

vorschriftsmäßig installierte

Schutzkontaktsteckdose anschließen. Die Steckdose muß mit einer 10-A-Sicherung oder höher abgesichert sein.

Bei Geräten für nicht europäische Länder ist auf dem Typenschild zu überprüfen, ob die Anschlußspannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Das Typenschild befindet sich im Kühraum links unten. Bild 12.

Ein eventuell notwendiger Austausch der Netzanschlußleitung darf nur durch den Service des Herstellers erfolgen.

Warnung! Auf keinen Fall darf das Gerät an elektronische „Energiesparstecker“ (z. B. Sava Plug) und an Wechselrichter, die Gleichstrom in 230 V Wechselstrom umwandeln, angeschlossen werden (z. B. Solaranlagen, Schiffsnetze).

Belüftung

Bild 3

Die an der Rückwand des Gerätes erwärmte Luft muß ungehindert abziehen können. Die Kühlmaschine muß sonst mehr leisten, und das erhöht den Stromverbrauch. Deshalb auf keinen Fall die Belüftungs- und Entlüftungsöffnungen abdecken.

Nach dem Transport ...

Vor dem ersten Einschalten, Gerät ca. 1/2 Stunde senkrecht lassen.

Gerät kennenlernen

Bitte klappen Sie vor dem Lesen die letzten Seiten mit den Abbildungen aus.

Die Gebrauchsanweisung gilt für mehrere Modelle, Ausstattungs- und Detailabweichungen bei den Abbildungen sind möglich.

Gesamtansicht

Bild 1

1–9 Bedienblende

10 Luftaustrittöffnungen

11 Innenbeleuchtung

12 Schublade für Joghurtbecher

13 Ablage

14 Multiflow System (Kaltluftverteiler)

15 Obst- und Gemüsebehälter

16 "Chiller"-Fach

17 Absteller für kleine Dosen, Tuben

18 Eierablage

19 Ablage

20 Flaschenhalter

21 Flaschenabsteller

22 Gefriertablett

23 Gefriergutbehälter

A Kühlraum

B Gefrierraum

(Kurzübersicht)

Bild ②

1 -Thste

Geräte-Hauptschalter ein/aus

2 "alarm-aus"-Taste ("alarm-aus"-Taste

a) zum Abschalten des Warntons

b) zum Anzeigen der wärmsten

Temperatur, die im Gefrierraum geherrscht hat (nur wenn Anzeige 9 blinkt).

3 super-Taste

für max. Gefrierleistung

4 Freezer-Taste

Dient zum Anzeigen der eingestellten Gefrierraumtemperatur.

5 Cooler-Taste

Dient zum Anzeigen der eingestellten Kuehlraumtemperatur.

6 Einstelltaste Gefrierraum- bzw. Kühlraumtemperatur

°C = kalter, warmer

7 Anzeige "alarm"

leuchtet nur, wenn die Alarmfunktion aktiviert wird.

8 Anzeige „super“

leuchtet nur, wenn „super“-Taste gedrückt wurde.

9 Anzeige für

a) „Wärmste Temperatur im Gefrierraum“

b) "AL" (alarm) Anzeige

c) Einstelltemperatur für Kühlraum

d) Einstelltemperatur für Gefrierraum

Bedienblende

DE

DE

Gerät kennenlernen

Durch das vollautomatische Nofrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.

Funktion:

Das Gefriergut wird durch gekühlte Luft eingefroren! Ein Verdampfer, der sich im Nofrost-System befindet, kühlt die Luft im Gerät ab. Die Kaltluft wird durch einen Ventilator umgewälzt. Ein zweiter Ventilator sorgt für die Luftumwälzung im Kühlaum. Die in der Luft enthaltene Feuchtigkeit schlägt sich am Verdampfer nieder. Wenn notwendig, wird der Verdampfer vollautomatisch abgetaut. Das Tauwasser wird zur Kühlmaschine geleitet und dort verdunstet. Der Gefrierraum und die Lebensmittel bleiben eisfrei.

Die Funktion der Schalt- und Kontrollelemente

Bild 2

1 - Taste

Geräte-Hauptschalter, dient zum Ein- und Ausschalten des gesamten Gerätes.

2 "alarm" - Tape

Dient zum Abschalten des Warntons. Der Warnton schaltet sich ein, wenn es im Gefrierraum zu warm, also das Gefriergut gefährdet ist. (Gleichzeitig blinkt die Anzeige 9).

Ohne Gefahr für das Gefriergut kann sich der Warnton einschalten

- bei Inbetriebnahme des Gerätes - beim Einlegen frischer Lebensmittel ohne Einschalten des Supergefrierens - und bei zu lange geöffneter Gefrierraumtür.

Nach Abschalten des Warntones wird die „akustische Warnung“ automatisch neu in Bereitschaft versetzt, wenn der Gefrierraum seine Betriebstemperatur wieder erreicht hat.

3 "Super"-Taste

Dient zum Ein- und Ausschalten des Supergefrierens.

Die Inbetriebnahme wird sowohl über die Anzelge 8"Super", als auch über die Anzelge 9 mit "SU" angezeigt. Das Supergefrieren dient zum Eingefrieren grosser Mengen frischer Lebensmittel und ist bis zu 24 Stunden vor dem Einlegen der frischen Lebensmittel einzuschalten. Die Kältemaschine arbeitet nach dem Einschalten ständig, im Gefrierraum wird eine sehr tiefe Temperatur erreicht.

4 "Freezer"-Taste

Dient zum Anzeigen der eingestellten Gefrierraumtemperatur auf der Anzeige 9 (siehe Beschreibung Anzeige 9d).

Gerät kennenlernen

5 "Cooler"-Taste

Dient zum Anzeigen der eingestellten Kuehlraumtemperatur auf der Anzeige 9 (siehe Beschreibung Anzeige 9c).

6 Einstelltaste für Kühl- bzw. Gefrierraumtemperatur

a) (Die Kühraumtemperatur ist von 2 °C bis 8 °C einstellbar). "Cooler"-Taste und anschlessend °C -Taste drücken. Die Einstelltemperatur wird auf der Anzeige 9 angezeigt. Die Einstelltaste wiederholt oder ständig drücken, bis die gewünschte Temperatur angezeigt wird. (Die Einstelltemperatur wird in fortlaufender Reihenfolge von 8 °C bis 2 °C angezeigt. Nach 2 °C erscheint wieder 8 °C).

b) (Die Gefrierraumtemperatur ist von -16 °C bis -26 °C einstellbar). Zum Einstellen der gewünschten Gefrierraumtemperatur "Freezer"-Taste und anschliessend die °C-Taste druecken. Die Einstelltemperatur wird auf der Anzeige 9 angezeigt. Die Einstelltaste wiederholt oder staendig druecken, bis die gewünschte Temperatur angezeigt wird. (Die Einstelltemperatur wird in fortlaufender Reihenfolge von -16 °C bis -26 °C angezeigt. Nach -26 °C erscheint wieder -16 °C.

7 Anzeige "alarm"

Sie leuchtet nur, wenn die Alarmfunktion aktiviert wurde. Dies geschieht wenn es im Gefrierraum zu warm, also das Gefriergut gefährdet ist. Sie erlischt, wenn der Gefrierraum seine Betriebstemperatur wieder erreicht hat.

8 Anzeige „super“

Sie leuchtet nur, wenn die „super“ - Taste gedrückt und damit das Supergefrieren eingeschaltet wurde. Sie erlischt, wenn die „super“-Taste zum

Ausschalten nochmals gedrückt wurde. Sie erlischt automatisch frühestens 52 Std. nach dem Einschalten des Super- gefrierens.

9 Multifunktionsanzeige

zeigt verschiedene Temperaturen an

a) Zu warme Gefrierraumtemperatur Wenn die Anzeige 9 blinkt, dann ist oder war es in der Vergangenheit, bedingt durch einen Stromausfall oder eine Störung im Gefrierraum, zu warm. Nach Drücken der Alarm füste wird auf der Anzeige 9 (nicht blinkend) fünf Sekunden lang die wärmste Temperatur, die im Gefrierraum geherrscht hat, angezeigt. Danach wird dieser Wert gelöscht. Die Anzeige 9 zeigt dann die programmierte Gefrierraumtemperatur ohne zu blinken an.

b) "AI" (Alarm) – Anzeige Wird angezeigt, wenn der Gefrierraum zu warm ist.

c) Einstelltemperatur für Kuehlraum Nach Drücken der "Cooler"- Taste wird die Einstelltemperatur angezeigt.

d) Einstelltemperatur fuer Gefrierraum Nach Betaetigung der "Freezer" – Taste wird die Einstelltemperatur angezeigt.

DE

Einschalten und Temperaturwahl

Bild 2

●Stecker in Steckdose stecken.

●Geräte-Hauptschalter 1 drücken. Warnton ertönt, Anzeige 9 blinkt und zeigt "AL" an.

●alarm -erte 2 drücken, Warnton verstummt. Die Anzeige zeigt jetzt die aktuelle Temperatur fuer 5 Sek. an. Auf der Anzeige 9 erscheint "AL".

●Temperatur für den Gefrierraum einstellen

Dazu die "Freezer"-Taste und anschliesend die °C -Taste drücken. °C-Taste mehrmals oder so lange drücken, bis die gewünschte Temperatur angezeigt wird (Fortlaufende Reihenfolge, nach -26 °C erscheint wieder -16 °C). Wir empfehlen Ihnen eine Einstellung der Gefrierraumtemperatur auf -20 °C.

●Temperatur für den Kühlraum einstellen

Dazu die "Cooler"-Taste und anschliessend die °C -Taste drücken. °C-Taste mehrmals oder so lange drücken, bis die gewünschte Temperatur angezeigt wird (Fortlaufende Reihenfolge, nach 8 °C erscheint wieder 2 °C). Wir empfehlen Ihnen eine Einstellung der Kühraumtemperatur auf +4°C

Die Kühlraumtemperatur verändert sich je nach Beladung relativ langsam.

Hinweise

●Die Temperatur Im Kühlraum kann schwanken durch:

- häufiges Öffnen der Gerätetür

– Einlegen großer Mengen frischer Lebensmittel im Kühlraum und Gefrierraum

- Veränderungen der

Umgebungstemperatur

- Änderung der Temperaturwähler-Einstellung für Gefrierraum oder durch Supergefrieren.

●Die Stirnseiten des Gehäuses werden teilweise beheizt, dies verhindert Schwitzwasserbildung im Bereich der Türdichtung.

DE

Ausschalten, Gerät stillegen

Ausschalten

Hauptschalter Bild ②/1 drücken, damit ist das Gerät ausgeschaltet.

Gerät stillegen

Wenn das Gerät längere Zeit nicht benutzt wird:

Hauptschalter Bild 2/1 drücken, Gerät reinigen, die Türen geöffnet lassen.

Lebensmittel einordnen

Beim Einordnen beachten

●Warme Speisen und Getränke außerhalb des Gerätes abkühlen lassen.
●Lebensmittel möglichst verpackt oder gut abgedeckt einordnen. Dadurch bleiben Aroma, Farbe, Feuchtigkeit und Frische erhalten, außerdem werden Geschmacksübertragungen vermieden. Unverpackt sollten nur Gemüse, Obst und Salat in den Gemüsebehältern gelagert werden.
- Öl und Fett nicht mit den Kunststoffteilen und der Türdichtung in Berührung bringen (diese könnten sonst porös werden).
- Im Gerät keine explosiblen Stoffe aufbewahren und hochprozentigen Alkohol nur verschlossen, stehend lagern. - Explosionsgefahr!
●Flaschen mit Flüssigkeiten, die gefrieren können, nicht im Gefrierraum lagern. Beim Gefrieren platzen die Flaschen.

Einordnungsbeispiel

Bild 1

Kühlraum (A)

In der Schublade (12) Käse, Wurst, Joghurt.

Auf den Ablagen (13) von oben nach unten Backwaren, fertige Speisen, Molkerei-produkte.

In der Gemüseschale (15) Gemüse, Obst, Salat.

In dem Absteller (17) kleine Flaschen, Dosen.

In dem Flaschenabsteller (21) große Flaschen.

DE

Lebensmittel einordnen

Gefrierraum (B)

Auf dem Gefriertablett (22) kleines Gefriergut lagern, Eis bereiten.

In den oberen Gefriergutschalen (23) Gefriergut lagern.

Die Inneneinrichtung

Die Ablagen im Kühlraum können auch bei 90°-geöffneter Tür umgesetzt werden. Zum Umsetzen Ablage nach vome ziehen, absenken, herausnehmen und an gewünschter Stelle neu einsetzen (Bild ④).

Chiller - Fach (Bild Ⓤ)

Boden des Faches nach vorne ziehen, Klappe öffnet sich.

In diesem Fach herrschen tiefere Temperaturen als im Kühlraum. Dabei können auch Temperaturen unter 0°C auftreten. Ideal zum Lagern von Fisch, Fleisch und Wurst.

Nicht für Salate und Gemüse und kälteempfindliche Waren geeignet.

Die kleine Schublade kann zum Beladen und Entladen herausgenommen werden (Bild ⑧).

Die Eiereinsätze in den Behältern können hochgeklappt werden, dadurch können Tuben, kleine Dosen usw. gelagert werden.

Damit die Flaschen beim Öffnen und Schließen der Tür nicht umfallen können, kann man sie mit dem Flaschenhalter sichem. Bild 7.

Alle Absteller und Behälter in der Tür können zum Reinigen herausgenommen werden.

Zum Herausnehmen Behälter und Absteller anheben. Bild 5/A.

Gefrieren und Lagern

Beim Einkauf von Tiefkühlkost beachten

- Achten Sie auf die Verpackung, sie sollte nicht beschädigt sein.

●Das Haltbarkeitsdatum darf nicht überschritten sein.

●Die Temperaturanzeige der Verkaufstruhe sollte -18 ^ oder kälter anzeigen.

●Tlefkühlkost ganz zum Schluß einkaufen und gut eingepackt in Zeitungspapier oder in einer Kühltasche schnell nach Hause transportieren und in den Gefrierraum legen.

Lebensmittel selbst eingefrieren

Werden Lebensmittel selbst eingefroren, nur frische, einwandfreie Lebensmittel verwenden.

Zum Eingefrieren geeignet sind

Fleisch- und Wurstwaren, Geflügel und Wild, Fisch, Gemüse, Kräuter, Obst, Backwaren, Pizza, fertige Speisen, Speisereste, Eigelb und Eiweiß.

Zum Eingefrieren nicht geeignet sind Ganze Eier in der Schale, Sauerrahm und Mayonnaise, Blattsalate, Radleschen, Rettliche und Zwiebeln.

Blanchieren von Gemüse und Obst

Damit Farbe, Geschmack, Aroma und Vitamin „C“ erhalten bleiben, sollte Gemüse und Obst vor dem Eingefrieren blanchiert werden. (Beim Blanchieren wird das Gemüse und Obst kurzzeitig in kochendes Wasser getaucht – Literatur über das Eingefrieren, in der auch das Blanchieren beschrieben wird, gibt es im Buchhandel.)

Lebensmittel verpacken

Die Waren portionsgerecht für Ihren Haushalt abpacken.

Gemüse und Obst nicht schwerer als 1 kg, Fleisch bis zu 2,5 kg portionieren. Kleinere

DE

Gefrieren und Lagern

Portionen frieren schneller durch und die Qualität bleibt beim Auftauen und Zubereiten so am besten erhalten.

Die Lebensmittel luftdicht verpacken, damit sie nicht ihren Geschmack verlieren oder austrocknen.

Zum Verpacken geeignet sind:

Kunststoff-Folien, Schlauchfolien aus Polyäthylen, Alu-Folien und Gefrierdosen. Diese Produkte finden Sie im Fachhandel.

Ungeeignet sind:

Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten.

Die Lebensmittel in die Verpackung einlegen. Luft völlig herausdrücken und Packung dicht verschließen.

Zum Verschließen eignen sich:

Gummiringe, Kunststoffklipse, Bindfäden, kältebeständige Klebebänder oder ähnliches. Beutel und Schlauchfolien aus Polyäthylen können mit einem Folienschweißgerät verschweißt werden.

Vor dem Einlegen in den Gefrierraum den Inhalt der Gefrierpakete kennzeichnen und mit dem Einlegedatum versehen.

Max. Gefriervermögen

Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden. Nur so bleiben Vitamine, Nährwerte, Aussehen und Geschmack erhalten. Das max. Gefriervermögen Ihres Gerätes deshalb nicht überschreiten.

Folgende Mengen an Lebensmitteln können innerhalb von 24 Stunden in der oberen Gefriergutschale eingefroren werden: Bei Geräten mit 70 cm Breite max. 12 kg Bei Geräten mit 60 cm Breite max. 9 kg

Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen.

Heiße Speisen und Getränke vor dem Einlegen in den Gefrierraum auf Zimmer-temperatur abkühlen lassen.

Angaben über das max. Gefriervermögen nach aktueller Norm finden Sie auf dem Typchild (Bild 12).

Supergefrieren

Lagern bereits Lebensmittel in dem Gefrierraum, ist einige Stunden vor dem Einlegen frischer Ware das Supergefrieren einzuschalten.

Im allgemeinen genügen 4–6 Stunden. Soll das max. Gefriervermögen genutzt werden, benötigt man 24 Stunden. Kleinere Mengen Lebensmittel (bis zu 2 kg) können ohne Supergefrieren eingefroren werden. Zum Einschalten des Supergefrierens einfach die Supergefriertaste Bild ②/3 drücken.

Die „super“-Anzeige zeigt die Inbetriebnahme an. Nach dem Einschalten wird im Gefrierraum eine sehr tiefe Temperatur erreicht. Das Supergefrieren schaltet sich ca. 52 Std. nach dem Einschalten automatisch ab.

Lebensmittel lagern

Immer darauf achten, daß alle Gefriergutschalen bis zum Anschlag ganz eingeschoben sind. Wichtig für eine einwandfreie Luftzirkulation im Gerät.

DE

Gefrieren und Lagern

Gefriertablett

Bild 10

Das Gefriertablett eignet sich zum Aufbewahren der Elsschalen und zum einzelnen Eingefrieren von Beeren, Obststücken, Kräutorn und Gemüse. Zum einzelnen Eingefrieren Gefriergut auf dem Gefriertablett gleichmäßig verteilen und ca. 10 bis 12 Stunden durchfrieren lassen. Danach in Gefrierbeutel oder Behälter umfüllen. Zum Auftauen Gefriergut wieder einzeln nebenelnander ausbreiten.

Auftauen von Gefriergut

Je nach Art und Verwendungszweck kann zwischen folgenden Möglichkeiten gewählt werden:

Bei Raumtemperatur, im Kühlschrank, im elektrischen Backofen, mit/ohne Heißluftventilator, im Mikrowellengerät.

An- und aufgetautes Gefriergut kann erneut eingefroren werden, wenn Fleisch und Fisch nicht länger als einen Tag, anderes Gefriergut nicht länger als drei Tage bei Temperaturen unter +3 °C gelagert wurden.

Andernfalls, wenn Geschmack, Geruch und Aussehen unverändert sind, durch Kochen, Braten oder zu einem Fertiggericht weiterverarbeiten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

Eis bereiten

Bild 9

Die Elsschale zu 34 mit Wasser füllen und in den Gefrierraum stellen.

Zum Herausnehmen der gefrorenen Würfel aus der Eisschale Schale leicht verwinden.

Reinigen

Vor dem Reinigen grundsätzlich Netzstecker ziehen bzw. Sicherung abschalten oder herausschrauben.

Keinen Dampf- oder Dampfdruckreiniger verwenden. Der heiße Dampf kann die Oberflächen und die Elektrik beschädigen – Stromschlaggefahr!

Reinigungswasser darf nicht in die Kontrollarmatur und Beleuchtung gelangen. Zur Reinigung des gesamten Gerätes außer der Türdichtung eignet sich lauwarmes Wasser mit einem milden, leicht desinfizierenden Reinigungsmittel, z.B. Handspülmittel. Ungeeignet sind sand-, scheuermittel- oder säurehaltige Putzmittel bzw. chem. Lösungsmittel.

Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trockenreiben.

Wenn möglich, sollte alle zwei Jahre auch der Wärmetauscher (schwarzes Gitter) auf der Geräterückseite mit einem Pinsel oder Staubsauger gereinigt werden. Das erhält die volle Leistungsfählgelt des Gerätes und spart Strom.

DE

Energiespartips

●Gerät in einem kühlen, gut belüfteten Raum aufstellen, vor direkter Sonnenbestrahlung schützen und nicht im Bereich einer Wärmequelle (Heizkörper etc.) anordnen.
●Die Be- und Entlüftungsöffnungen des Gerätes nicht zustellen.
●Warme Speisen erst nach dem Abkühlen in den Gefrierschrank geben.
●Zum Auftauen Gefrierwaren in den Kühlraum legen. Sie nutzen damit die Kälte, die in der Gefrierware steckt, zur Kühlung der Lebensmittel im Kühlraum.
●Zum Be- oder Entladen Gerätetüren so kurz wie möglich öffnen. Je kürzer die Gerätetür offensteht, um so geringer ist die Eisbildung an den Gefrierrosten.
●Wärmetauscher (schwarzes Gitter) auf der Geräterückseite alle zwei Jahre reinigen.

Hinweise zu Betriebsgeräuschen

Betriebsgeräusche

Um die gewählte Temperatur konstant zu halten, schaltet Ihr Gerät von Zeit zu Zeit den Kompressor ein. Die dabei entstehenden Geräusche sind funktionsbedingt. Sie verringem sich automatisch, sobald das Gerät die Betriebstemperatur erreicht hat.

Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.

Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.

Das Klicken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.

Knackgeräusche können auftreten, wenn...

- die automatische Abtauung erfolgt - sich das Gerät abkühlt bzw. erwärmt (Materialausdehnungen)

Bei einem Mehrzonen- oder Nofrost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Sollten die funktionsbedingten Geräusche zu laut sein, hat dies womöglich einfache Ursachen, die sich vielfach ganz leicht beheben lassen.

Das Gerät steht uneben

Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage eben ein. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter.

Das Gerät „steht an“

Bitte rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Schubladen, Körbe oder Abstellflächen wackeln oder klemmen

Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich Rücken Sie bitte die Flaschen oder Gefäße leicht auseinander.

DE

Kleine Störungen selbst beheben

Nicht jede Störung ist ein Fall für den Kundendienst. Oft ist nur eine Kleinigkeit zu beheben. Prüfen Sie deshalb bitte, bevor Sie den Kundendienst rufen, ob Sie auf selbst beheben können.

In solchen Fällen muß nämlich auch während der Garantiezeit der volle Aufwand des Monteureinsatzes berechnet werden.

Wenn die Anzeige Bild ②/9 nicht leuchtet: Prüfen Sie bitte, ob Strom vorhanden ist, der Stecker richtig in der Steckdose sitzt und ob das Gerät eingeschaltet ist.

Wenn während der Inbetriebnahme des Gerätes wird die Anzeige (Bild 2/9) "E1" (blinkend) angezeigt:

Im Kühlraum herrscht eine sehr hohe Temperatur. Wenige Minuten nach der Inbetriebnahme des Gerätes wird die eingestellte Kühlraumtemperatur angezeigt, wenn die Cooler – Taste gedrückt wurde. Andemfalls, wird die "AI" – Anzeige (Gefrierraum ist warm) oder die eingestellte Gefrierraumtemperatur angezeigt.

Wenn während der Inbetriebnahme des Gerätes die Anzeige (Bild 2/9) "E2" (blinkend) angezeigt wird:

Im Gefrierraum herrscht eine sehr hohe Temperatur. Wenige Minuten nach der Inbetriebnahme des Gerätes wird "AI" und anschließend die eingestellte

Gefrierraumtemperatur angezeigt, wenn die Freezer – Taste gedrückt wurde. Im anderen fall der Anzeige die eingestellte Kühlraumtemperatur.

Wenn die Kühlraumbeleuchtung nicht funktioniert:

– Die Glühlampe Ist defekt. Netzstecker ziehen, Abdeckung (Bild 11/A) abnehmen, Glühlampe max. 15 W, 230 V, Sockel E14 des gleichen Typs auswechseln.

– Der Lichtschalter klemmt (Bild 11/B). Prüfen Sie, ob er sich bewegen läßt. Wenn nicht, rufen Sie bitte den Kundendienst.

Wenn die Anzeige Bild 2/9 blinkt, das akustische Warnsignal aber nicht ertönt, dann war es in der Vergangenheit, bedingt durch einen Stromausfall oder eine Störung, im Gefrierraum zu warm.

Nach Druecken der Alarm färkste wird auf der Anzeige 9 (nicht blinkend) fuennf Sekunden lang die wämste Temperatur, die im Gefrierraum geherrscht hat, angezeigt. Danach wird dieser Wert geloescht. – Die Anzeige 9 zeigt dann die programmierte Gefrierraumtemperatur ohne zu blinken an.

Wenn die Anzeige wärmer als +3 °C angezeigt hat, ist das Gefriergut zu überprüfen.

Wenn Geschmack, Geruch und Aussehen unverändert sind, Gefrlergut durch Kochen, Braten zu einem Fertiggericht weiterverarbeiten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

Wenn nach längerem Betrieb die Anzeige Bild 2/9 blinkt und der Warnton ertönt: Störung, im Gefrierraum ist es zu warm! Auf der Anzeige wird die programmierte Gefrierraumtemperatur angezeigt.

Zum Abschalten des Warntones "Alarm"-Taste druecken.

Moegliche Ursachen der Stoerung :
- der Luftspalt oben am Geraet bzw. im Sockel ist verdeckt,
- die Gefrierraumtuer ist nicht richtig geschlossen,
- es wurden frische Lebensmittel ohne Supergefrieren eingefroren,
- es wurden zu viele frische Lebensmittel auf einmal zum Gefrieren eingelagert, - hohe Umgebungstemperatur.

Nach Beheben der Störung "Alarm" Taste drücken; das Blinken der Anzelge hoert auf, wenn der Gefrierraum seine Betriebstemperatur wieder erreicht hat.

Wenn die Gefrierraumtür lange Zeit offen war und nun der Gefrierraum seine eingestellte Temperatur nicht mehr erreicht.

ist der Verdampfer (Kälteerzeuger) so stark vereist, daß das vollautomatische Abtausystem die Eismenge nicht mehr abtauen kann. In diesem Fall Gefrierwaren aus dem Gerät herausnehmen und gut isoliert an einem kühlen Platz lagem.

DE

KundendienstKleine Störungen

beheben

Gerät ausschalten und Gefrierraumtür offen lassen. Nach ca. 12 Stunden ist das Els im Kühlsystem abgetaut. Gerät wieder einschalten und Gefriergut einlegen.

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte in jedem Fall den Kundendienst.

Öffnen Sie die Türen nicht unnötig oft, damit Kälteverlust vermieden wird.

Führen Sie keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.

Typenschild

Bild 12

Bitte geben Sie bei der Anforderung des Kundendienstes die E-Nummer und die FD-Nummer an.

Beide Ziffern finden Sie im schwarz- umrandeten Feld des Typenschildes unten links im Kühlraum neben der Gemüseschale.

Die Anschrift und die Telefonnummer des Kundendienstes finden Sie im Kundendienststellen-Verzeichnis oder im amtlichen Telefonbuch.

FR

FR
