BEDIENUNGSANLEITUNG EBT012 IFM
Montagehinweis
ecolink / ecolink fast connect
ecolink Steckverbinder

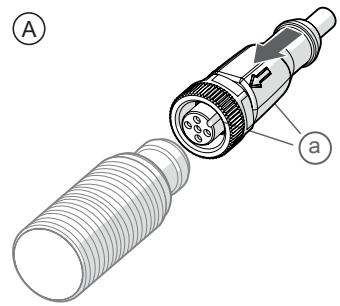

Abb. 1: Montage ecolink Steckverbinder
▶ Steckverbinder mit dem Gerät verbinden (A).
▶ Dabei auf die richtige Position der Codierung achten.
Bei M12-Steckverbindern gibt der Pfeil die Position der Codiernase an (a).

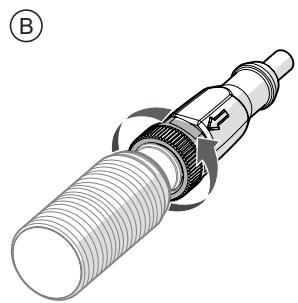

▶ Die Überwurfmutter handfest anziehen, um die angegebene Schutzart zu gewährleisten (B).
(Optional) Für Einsatz in rauer Umgebung mit erhöhter Schock- und Vibrationsfestigkeit:
▶ Die Überwurfmutter mit einem Schraubenschlüssel um eine Raststellung weiter anziehen. Dabei das maximale Anzugsdrehmoment (→ Datenblatt) des Gegenstücks beachten.
Abb. 2: Demontage ecolink Steckverbinder
▶ Steckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter lösen (A).
▶ Steckverbinder vom Gerät trennen (B).
ecolink fast connect
ACHTUNG
Ausschließlich Steckverbinder mit Gewindehülse verwenden.
▷ Das Einsetzen ungeeigneter Steckverbinder kann zu Beschädigung der Anschlüsse führen.
Abb. 3: Montage an ecolink Fast Connect
▶ Keine ungeeigneten Steckverbinder verwenden (A).
▶ Die Gewindehülse des Steckverbinders in das Gerät drücken (B).
▶ Dabei den Federwiderstand überwinden, bis die Endposition erreicht ist (C).
Abb. 4: Demontage ecolink fast connect
▶ Steckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter lösen (A).
▶ Steckverbinder vom Gerät trennen (B).
