Produkttyp	Einbau-Induktionskochfeld
Marke	Fors
Modell	IKT 604 S
Abmessungen (H x B x T)	50 x 600 x 520 mm
Gewicht	Ca. 12 kg
Stromversorgung	380-415 V 2N~, 50/60 Hz
Anzahl der Kochzonen	4 Induktionszonen (220x190 mm Octa)
Bedienung	Touch Control mit Sensortasten und Schieberegler
Power-Funktion	Maximale Leistung für 5 Minuten
Stop-Funktion	Vorübergehende Unterbrechung des Kochens (max. 10 Min.)
Wiederherstellungsfunktion	Stellt die Einstellungen nach unbeabsichtigtem Ausschalten wieder her
Kindersicherung	Tastensperre (Child Lock)
Timer	Programmierbare automatische Abschaltung (0,01 bis 9,59 h)
Automatisches Vorheizen	Kochen auf Stufe 9, dann automatische Reduzierung auf eine niedrigere Stufe
Warmhalten	3 Stufen: 42°C, 70°C, 94°C
Sperre	Sperrt die Bedienung, nur die Ein-/Aus-Taste ist aktiv
Grill-Funktion	Verwendung mit Induktions-Grillplatte
Powermanagement	Leistungsmanagement zur Vermeidung von Überlast
Topferkennung	Automatisch, Abschaltung bei fehlendem Topf
Überhitzungsschutz	Leistungsreduzierung bei übermäßiger Temperatur
Restwärmeanzeige	Anzeige H nach dem Ausschalten
Reinigung	Feuchtes Tuch, Spezialreiniger für Glaskeramik, Schaber für Rückstände
Belüftung	Automatischer Lüfter, empfohlener Spalt von 5 mm
Kundendienst	0 800 55 46 50 (kostenlose Nummer)

Häufig gestellte Fragen - IKT 604 S Fors

Wie schalte ich das Kochfeld ein?

Drücken Sie die Ein-/Aus-Taste etwa 1 Sekunde lang, bis die Anzeigen 0 anzeigen. Wählen Sie dann eine Kochzone durch Berühren der Anzeige aus und stellen Sie die Leistung mit dem Sensorfeld (Schieberegler) ein.

Wie verwende ich die Power-Funktion?

Wählen Sie die gewünschte Kochzone aus und berühren Sie dann ganz rechts im Sensorfeld (Position P). Die Power-Funktion wird für 5 Minuten aktiviert und kehrt dann automatisch auf Stufe 9 zurück.

Was tun, wenn der Fehlercode E2 angezeigt wird?

Der Code E2 weist auf eine elektronische Überhitzung hin. Überprüfen Sie die Belüftung des Kochfelds: Stellen Sie sicher, dass die Öffnungen nicht verstopft sind und der Einbau korrekt ist.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld ein (Anzeige 0), drücken Sie dann sofort eine Kochzonenanzeige 3 Sekunden lang, bis das Sensorfeld aufleuchtet. Fahren Sie mit dem Finger über das gesamte Feld von 0 bis P. Die Anzeige zeigt L für Child Lock.

Wie reinige ich das Glaskeramik-Kochfeld?

Nach dem Abkühlen mit einem feuchten Tuch und etwas Spülmittel reinigen. Bei hartnäckigen Verschmutzungen verwenden Sie einen speziellen Glaskeramik-Schaber. Vermeiden Sie Scheuermittel und Metallschwämme.

Welche Art von Topf verwenden?

Verwenden Sie Töpfe aus magnetischem Metall (emaillierter Stahl, Gusseisen, induktionsgeeigneter Edelstahl). Machen Sie den Magnettest: Wenn der Magnet am Boden haftet, ist der Topf geeignet.

Wie programmiere ich die automatische Abschaltung?

Wählen Sie die Kochzone aus und drücken Sie dann die Tasten + oder - des Timers, um die Zeit einzustellen (Format hh:mm). Der Countdown startet automatisch. Nach Ablauf schaltet sich die Zone aus und es ertönt ein Signalton.

Was bedeutet das blinkende Topf-Symbol?

Das Symbol zeigt an, dass kein geeigneter Topf auf der Kochzone erkannt wird. Stellen Sie einen induktionsgeeigneten Topf auf oder prüfen Sie, ob er richtig zentriert ist und einen ausreichenden Durchmesser hat.

Wie verwende ich die Grill-Funktion?

Wählen Sie die Octa-Kochzone aus, drücken Sie die Grill-Taste und stellen Sie die Leistung mit dem Schieberegler ein (1-3 Gemüse, 4-6 Fisch, 7-9 Fleisch). Verwenden Sie eine Induktions-Grillplatte.

Was tun bei Stromausfall?

Nach Wiederherstellung der Stromversorgung schaltet sich das Kochfeld aus. Sie können die Funktion Wiederherstellung verwenden, indem Sie innerhalb von 6 Sekunden die Ein-/Aus-Taste und dann Stop drücken, um die letzten Einstellungen wiederherzustellen.

BEDIENUNGSANLEITUNG IKT 604 S Fors

1.1 Hier finden Sie 2
1.2 Bestimmungsgemäß Verwendung 2

2 Sicherheitshinweise und Warnungen. 3

2.1 Für Anschluss und Funktion 3
2.2 Fur das Kochfeld allgemein 3
2.3FurPersonen 4
2.4 Symbol- und Hinweiserklarung 5

3 Gerätebeschreibung 6

3.1 Bedienung durch Sensortasten 7
3.2 Wissenswertes zum Slider (Sensorfeld) 7

4 Bedienung 8

4.1 Das Induktionskochfeld. 8
4.2 Topferkennung 8
4.3 Betriebsdauerbegrenzung 8
4.4 Sonstige Funktionen 8
4.5 Überhitzungsschutz (Induktion) 8
4.6 Geschirr für Induktionskochfeld 9
4.7 Energiespartipps 9
4.8 Kochstufen 9
4.9 Restwärmeanzeige 9
4.10 Permanente Topferkennung 10
4.11 Tastenbetätigung 10
4.12 Kochfeld und Kochzone einschalten 10
4.13 Kochzone ausschalten 10
4.14 Kochfeld abschalten 10
4.15 STOP-Funktion 11
4.16 Recall-Funktion 11
4.17 Kindersicherung 12
4.18 Brückenfunktion (nur bei Octa Kochzonen) 12
4.19 Abschaltautomatik (Timer) 13
4.20 Kurzzeitwecker (Eier-Uhr) 13
4.21 Ankochautomatik 14
4.22 Warmhaltestufe 14
4.23 Verriegelung 15
4.24 Powerstufe 15
4.25 Powermanagement 15
4.26 Grillfunktion (nur bei Octa Kochzonen) 16

5 Reinigung und Pflege 17

5.1 Glaskeramik-Kochfeld. 17
5.2 Spezielle Verschmutzungen 17

6 Was tun bei Problemen? 18

7 Montageanleitung 19

7.1 Sicherheitshinweise für den
Küchenmöbelmonteur 19
7.2 Belüftung 19
7.3 Einbau 19
7.4 Elektrischer Anschluss 21
7.5 Technische Daten 21
7.6 Inbetriebnahme 21

8 Außerbetriebnahme, Entsorgung 22

8.1 Außerbetriebnahme 22
8.2 Verpackungs-Entsorgung 22
8.3 Altgeräte-Entsorgung 22

9 Kundendienst 23

1 Allgemein

1.1 Hier fi nden Sie...

Bitte lessen Sie die Informationen in thisem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für ihre Sicherheit, den Gebrauch, die Pfl ege und die Wartung des Gerätes, damit Sie lange Freude an Ihr Gemär haben.

Sollte einmal eine Störung auftreten, sehen Sieitte erst einmal im Kapitel „Was tun bei Problemen?“ nach. Kleinerere Störungen konnen Sie oft selbst beheben und spare dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf.itte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

1.2 Bestimmungsgemäß Verwendung

Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt und ähnlichen Bereichen bestimmt. Ähnliche Bereiche sind:

Die Verwendung in Läden, Büros und andere ähnliche Arbeitsumgebungen
Die Verwendung in landwirtschaftlichen Betrieben
- Die Verwendung durch Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen
Die Verwendung in Fruhstückspensionen
- Esarfichtzweckentfremdetundnurunter Aufsicht verwendet werden.

2 Sicherheitshinweise und Warnungen

2.1 Für Anschluss und Funktion

Die Geräte werden nach den einschlädigen Sicherheitsbestimmungen gebaut.
- Netzanschluss, Wartung und Reparatur der Gerätearf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden ihre Sicherheit.
- Wenn die Netzanschlussleitung theses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Das Gerätarf nicht mit einer externen Zeitschaltuhr oder einem externen Fernwirksystem betrieben werden.

2.2 Für das Kochfeld allgemein

• Wegen der sehr schllen Reaktion bei hoher Kochstufeneinstellung das Induktionskochfeld nicht unbeaufsichtigt betreiben!
• Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, da damit Überhitzungsgefahr der Töpfe besteht!
• Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete Kochzonen.
  Vorsicht bei der Verwendung von Simmertöfen. Simmertöffe konnen unbemerkt leerkochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!
• Schalten Sie eine Kochzone nach Gebrauch unbedingt durch die Minus-Taste ab und nicht allein durch die Topferkennung.

• Überhützte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser Löschen! Das Gerät ausschalten und dann die Flammen vorsichtig z.B. mit einem Deckel oder einer Löschdecke abdecken.
  Die Glaskeramik-Fläche ist sehr widersfähig. Vermeiden Sie davon, dass harte Gegenstände auf die Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.

• Bei Bruchen, Sprungen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerat sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

• Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten setzen, sondern die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Vorsicht beim Arbeiten mit Haushaltsgeräten! Anschlussleitungen)dürfen nicht mit den heifen Kochzonen in Berührung kommt.
• Brandgefahr: niemals Gegenstände auf der Kochfläche lagern.
• Das Glaskeramik-Kochfeldarf nicht als Ablagefl ache benutzt werden.
• Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der bereits Wien Kochzone alles fernhalten, was schmelzen kann, z.B. Kunststoff e, Folie, besonderss Zucker und stark zuckerhaltige Speisen. Zucker sofort im bereits Zustand mit einem speziellen Glasschaber vollständig von dem Glaskeramik-Kochfeld entfern, um Beschädigungen zu vermeiden.
• Metallgegenstände (Küchengeschirr, Besteck ...) dürfen nie auf dem Induktionskochfeld abgelegt werden, weil sie heißt werden konnten. Verbrennungsgefahr!
• Keine feuergefährlichen, leicht entzündbare oder verformbare Gegenstände direkt unter das Kochfeld legen.
• Metallgegenstände die am Körper getragen werden, können in unmittelbarer Höhe des Induktionskochfeldes besteht werden. Vorsicht, Verbrennungsgefahr. Nicht magnetisierbare Gegenstände (z.B. goldene oder silberne Ringe) sind nicht betroff en.

• Niemals verschlossene Konservendosen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezuführ konnten diese zerplatzzen!
  Die Sensortasten sauber halten, da Verschmutzungen vom Gerät als Fingerkontakt erkannt werden konnte. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensortasten stellen!

• Wenn Töpfe bis über die Sensorlasten überkochen, raten wir dazu, die Aus-Taste zu betätigten.

• Heiße Töppe und Pfannen nicht in die Näheder Sensortasten verschieben bzw. diese abdecken. In this fall schaltet sich das Gerät automatisch ab.
• Den Topf immer in der Mitte der Kochzone zentrieren.
• Große Töppe nach Möglichkeit auf den hinteren Kochzonen verwenden, damit die Sensorlasten nicht zu stark erwartet werden (Überhitzung Touch-Control; Fehlermeldung E2, Abschaltung der Touch-Control).
• Sind Haustiere in der Wohnung, die an das Kochfeld gelangen konnten, ist die Kindersicherung zu aktivieren.
  Das Glaskeramikkochfeldarf unter keinen Umständen mit einem Dampfreinigungsgerat oderähnlichem gereinigt werden!

2.3 Für Personen

• These Geräte konnen von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie werden beaufsichtigt.
  Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb frei. Aus thisem Grunde sollen den Kleinkinder grundsatzlich ferngehalten werden.
• Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmulldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes frei gegebenen Kochmuldenschutzgitter oder Kochmuldenabdeckungen verwendet werden. Die Verwendung von ungeeigneten Kochmuldenschutzgitter oder Kochmuldenabdeckungen kann zu Unfallen führen.
• Personen mit Herzschrittmachern oder implantierten InsulnPumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld beeinträchtigt werden (der Frequenzbereich des Induktionskochfeldes ist 20-50 kHz).

2.4 Symbol- und Hinweiserklarung

Das Gerät wurde nach aktuellem Stand der Technik gefertigt. Dennoch gehen von Maschinen Risiken aus, die sich konstruktiv nicht vermeiden halten.

Um dem Bediener ausreichende Sicherheit zu gewährleisten, werden zusätzlich Sicherheitshinweise gegeben, die durch nachfolgend beschriebene Texthervorhebungen gekennzeichnet sind.

Nur wenn diese beachtet werden, ist hinreichend Sicherheit beim Betrieb gewährleistet.

Die gekennzeichneten Textstellen haben unterschiedliche Bedeutung:

GEFAHR

Anmerkung, die auf eine unmittelbar drohende Gefahr hinweist, deren möglichche Folgen Tod oder schwerste Verletzungen sind.

VORSICHT

Anmerkung, die auf eine möglicherweise gefährliche Situation hinweist, deren mögliche Folgen Tod oder schwerste Verletzungen sind

ACHTUNG

Anmerkung, die auf eine gefährliche Situation hinweist, deren mögliche Folgen leichte Verletzungen oder Beschädigung des Gerätes sind.

HINWEIS

Anmerkung, deren Beachtung den Umgang mit dem Gerat erleichtert.

Zusätzlich werden an einigen Stellen die folgenden Gefahrensymbole verwendet:

WARNING VOR ELEKTRISCHER ENERGIE! ES BESTEHT LEBENSGEFAHR!

In der Naze these Symbols sind spannungsführende Teile angebracht. Abdeckungen, die damit gekennzeichnet sind, dürfen nur von einer anerkannten Elektrofachkraft entfernt werden.

VORSICHT! HEISSE OBERFLÄCHEN!

Dieses Symbol ist auf Oberfl achen angebracht, die heißt werden. Es besteht die Gefahr schwerer Verbrennungen oder Verbrühen.

Die Oberflächen können auch nach dem Abschalten des Gerätes besteht sein.

HANDHABUNGSVORSCHRIFTEN FÜR DEN UMGANG MIT ELEKTKROSTATISCH EMPFINDLICHEN BAUELEMENTEN UND BAUGRUPPEN (ESD) BEAHTEN.

Hinter Abdeckungen, die mit nebenstehen dem Symbol gekennzeichnet sind, bef inden sich elektrostatisch gefährdete Bauelemente und Baugruppen. Berühren von Steckanschlüssen, Leiterbahnen und Bauteile-Pins ist unbedingt zu vermeiden. Nur Fachpersonal mit ESD Kenntnissen ist befugt Eingriff e vorzunehmen!

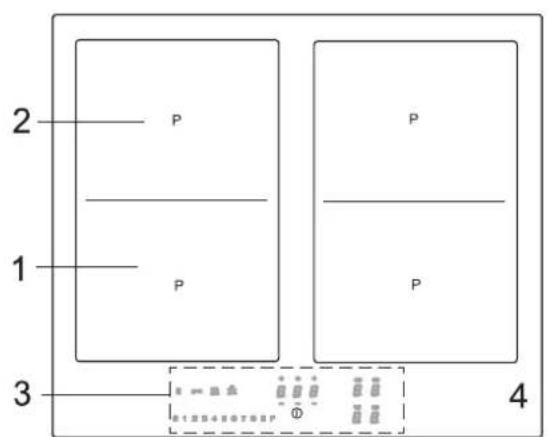

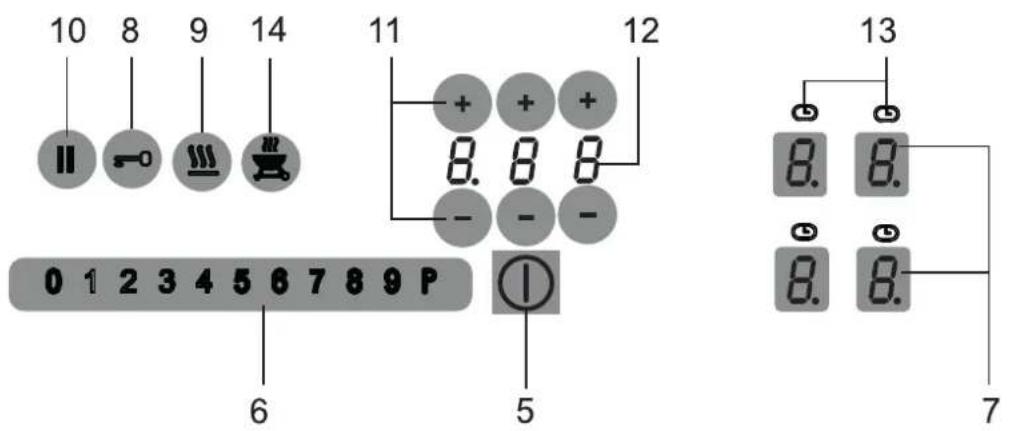

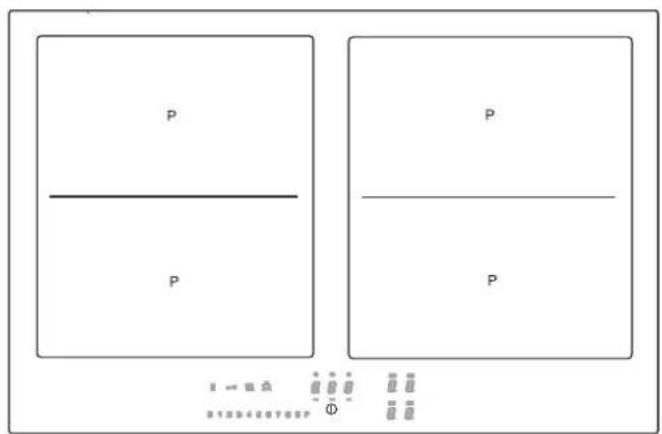

3 Gerätebeschreibung

Das Dekor kann von den Abbildungen abweichen.

1. Induktionskochzone vorne
2. Induktionskochzone hinten
3. Touch-Control Bedienfeld
4. Glaskeramik-Kochfeld
5. Ein/Aus-Taste
6. Sensorfeld

7. Kochstufen-Anzeige und Selektions-Taste

8. Verriegelungs-Taste

9. Warmhalte-Taste
10. STOP-Taste(Pausezeichen)
11. Minus-/Plus-Taste Timer
12. Timer-Anzeige
13. Anzeige für Kochstellentimer
    14.Grill-Taste

HINWEIS

Die meisten der hier dargestellen Tastes sind erst nach dem Einsatz des Kochfeldes sightbar.

3.1 Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensortasten. Die Sensortasten Funktionen wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche kurz berühren.Eine korrekte Betätigung wird durch einen Signatlon bestätiggt.

Nachfolgend wird die Touch-Control Sensortaste als „Taste" bezeichnet.

Permanente Topferkennung

Verfügt das Kochfeld über eine permanente Topferkennung kann erst nachdem ein Topf auf der Kochstelle erkannt wird und die Kochstufenanzeige eine 0 anziegt, eine Kochstufe über das Sensorfeld eingeschaltet werden.

Ein-/Aus-Taste ① (5)

Mit dieser Taste das Kochfeld ein- und ausgeschaltet. Die Taste ist sozusagen der Hauptschalter.

Kochstufen-Anzeige and auch Taste (7)

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:
H. Restwärme
P .Powerstufe
Topferkennung
H. Ankochautomatik
11.....Stop-Funktion
Kindersicherung
Bruckenfunktion
Grillfunktion
Warmhaltestufen 42^ / 70^ / 94^

Wenn die Kochstufen-Anzeige mit dem Finger berührt wird, so wird die entsprechende Kochzone selektiert. Der Bereitschaftspunkt der gewährten Kochzone leuchtet.

Symbole

Timerfunktion, Abschalteautomatik
0. Verriegelung

Verriegelungstaste 8

Durch die Verriegelungs-Taste können die Tasten gespert werden.

Warmhalte-Taste 9

Zum Schmelzen, Warmhalten und Köcheln

Powerstufe im Sensorfeld 12345678 P

Die Powerstufe stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung.

STOP-Taste | (10)

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden.

Recall-Funktion (10) | [Wiederherstellungsfunktion]

Nach versehentlichem Ausschalten des Kochfeldes kann die letzte Einstellung wieder hergestellt werden.

Grill-Taste 4)

Zur Verwendung der Grillfunktion mit einer Grillplatte für Induktion.

3.2 Wissenschaften zum Slider (Sensorfeld)

Der Slider Funktioniert grundsätzlich wie die Sensortasten, mit dem Unterschied, dass der Finger auf der Glaskeramikoberfläche aufgesetzt und dann verschoben werden kann. Das Sensorfeld erkennt diese Bewegung und erhöht oder verringgert den Anzeigewert (Kochstufe) entsprechend der Bewegung.

Der Begriff „slider" [engl. „slide": schieren, gleiten halten] wird nachfolgend mit Sensorfeld gleichgesetzt.

123456789P

Sensorfeld

Was muss bei der Bedienung beachtet werden?

Der Finger sollte nicht zu fl ach auf die Glaskeramikoberfl äche aufgesetzt werden, damit nicht benachbarte Tasten/Sensorfelder der versehentlich reagieren.

Sensorfeld antippen oder den aufgesetzten Finger verschieben

Das Sensorfeld kann mit dem Finger angetippt werden, dann ändert sich die Anzeigewert (Kochstufe) schrittweise.

Wenn der Finger auf das Sensorfeld aufgesetzt und dann nach links oder rechts verschoben wird,ändert sich der Anzeigewert fortlaufend.

Je schneller die Bewegung,estochneller die Anzeige-.
änderung.

4 Bedienung

4.1 Das Induktionskochfeld

Die Kochfläche ist mit einem Induktionskochfeld ausgestät. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.

Bei einer Induktskochzone wird die Wärme nicht mehr von einem Heizelement über das Kochgefäß auf die zugarende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf (geeignetes Geschirr aus magnetisierbarem Material ist notwendig),
• erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird,
• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad,
• hohe Aufheizgeschwindigkeit,
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topf Boden erwart wird, überlaufendes Kochgut brennt nicht fest,
• Schnelle, feinstufige Regelung der Energiezufuhr.

4.2 Topferkennung U

Steht bei eingeschalteter Kochzone kein oder ein zu kleiner Topf auf der Kochzone, so erfolgt keine Energieübertragung. Ein blinkendes in der Kochstufenanzeige weist daraufhin.

Wird ein geeigneter Topf auf die Kochzone gestellt, schal-tet sich die eingestellte Stufe ein und die Kochstufen-An-zeige leuchtet. Die Energiezufuhr wird unterbrochen, wenn das Gefäß entfernt wird, in der Kochstufenanzeige erscheint ein blinkendes

Falls Kleinere Töppe oder Pfannen aufgesetzt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigten.

Hinweis

Die permanente Topferkennung erkennt auf welcher Kochzone ein Topf aufgestellt ist und zeigt in der entsprechen-den Kochstufenanzeige eine 0.

Topferkennungsgrenzen

Kochzonen-Durch-messer (mm)	Empfohlener Mindestdurch-messer Topfboden (mm)
220x190 (Octa) 115

Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Den Topf immer in der Mitte der Kochzone zentrieren, um den besten Wirkungsgrad zu erzielen.

Wichtig: Je nach Topfqualität kann der erforderliche Mindestdurchmesser zum Ansprechen der Topferkennung abweichen!

4.3 Betriebsdauerbegrenzung

Das Induktionskochfeld besitz eine automatische Betriebsdauerbegrenzung.

Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird.

Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertont ein kurzer Signatlon und ein Herscheid in der Anzeige.

Die Abschaltautomatik hat gegenüber der Betriebsdauerbegrenzung Vorrang, d.h. die Kochzone wird erst abgeschalmt, wenn die Zeit der Abschaltautomatik abgelaufen ist (z.B. Abschaltautomatik mit 99 Minuten und Kochstufe 9ist möglich).

Betriebsdauerbegrenzung

Eingestellte Kochstufe	Betriebsdauerbegrenzung in Minuten
- - -	120
1	520
2	402
3	318
4	260
5	212
6	170
7	139
8	113
9	90
P	10

4.4 Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigten von einer oder mehreren Sensortasten (z.B. durch einen versehentlich auf die Sensortasten gestelltten Topf) erfolgt keine Schalt-funktion.

Es blinkt das Symbol Er03 und ein zeitlich begrenzter Dauersignalton ertont. Nach einigen Sekunden wird abgeschaltet.itte den Gegenstand von den Sensortasten entfernen.

Zum Löschen des Symbols Er03 die gleiche Taste betätig- gen oder das Kochfeld aus- und einschalten.

4.5 Überhitzungsschutz (Induktion)

Bei längerem Gebrauch der Kochfläche mit valler Leistung kann bei hoher Raumtemperatur die Elektronik nicht mehr im erforderlichen Umfang gekühlt werden.

Damit keine zu hohen Temperatures in der Elektronik auftreten, wird ggf. die Leistung der Kochzone selbsttätig herunter geregelt. Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur halten E2 angezeigt werden, so ist vermutlich die Kühlung nicht ausreichend.

Fehlende Kuhlöff nungen im Möbel können die Ursache sein. Ggf. ist der Einbau zu überprüfen (siehe Kapitel Belüftung).

4.6 Geschirr für Induktionskochfeld

Das für die Induktionskochfl äche benutzte Kochgebung muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende Bodenfl äche besitzen.

Benutzen Sie nur Töppe mit induktionsgeeignetem Boden.

Geeignete Kochgefäße	Ungeeignete Kochgefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus Kupfer, rostfreiem Stahl, Aluminium,feuerfestem Glas, Holz,Keramik bzw. Terrakotta
Gusseiserne Gefäße mit emaiillerten Boden
Gefäße aus rosfreiemMehrschichten-Stahl, rosfreiem Ferritstahl bzw.Aluminium mit Spezialbo-den

So können Sie die Eignung des Gefäubes feststellen:

Führer Sie den nachfolgend beschriebenen Magnettest durch oder vergewissem Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionssstromträgt.

Magnettest:

Führer Sie einen Magneten an den Boden Ihres Kochgefätes heran. Wird er angezogen, so konnen Sie das Kochgefäß auf der Induktionskochfl äche benutz-zen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Gerausche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind.

Falsch: der Geschirrboden ist gewölbt. Die Temperatur kann von der Elektronik nicht korrekt ermittelt werden.

4.7 Energiespartipps

Nachfolgend fi nden Sie einige wichtige Hinweise, um energiesparend und effi zient mit ihrem neuen Induktionskochfeld und dem Kochgeschirr umzugehen.

• Der Topfbodendurchmesser sollte gleich groß sein wie der Kochzonendurchmesser.
• Beim Kauf von Topfen darauf aufchten, dass hauftig der obere Topdurchmesser angegeben wird. Diese ist meistens größter als der Topboden.
• Schnellkochtopfe sind durch den geschlossenen Garraum und den Überdruck entsprechenden zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtop achten, da bei leergekochtem Topf die Kochzone und der Topf durch Überhitzung beschädigt werden können.
• Kochtopfe nach Möglichkeit immer mit einem passenden Deckel verschreiben.
• Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großer kaum gefüllter Topf bestehtigt viel Energie.

4.8 Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle fienden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet für
0	Aus-Stellung, Nachwärmenutzung
-	Schmelzen 42°C
-	Warmhalten 70°C
-	Köcheln 94°C
1-2	Fortkochen kleiner Mengen
3	Fortkochen
4-5	Fortkochen großer Mengen, Weiterbra-ten größerer Stücke
6	Braten, Einbrenne herstellen
7-8	Braten
9	Ankochen, Anbraten, Braten
P	Powerstufe (höchste Leistung)

Bei Kochtopfen ohne Deckel muss evtl. eine höhere Kochstufe gewählt werden.

4.9 Restwärmeanzeige H

Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden.

Nach dem Erlöschen des Buchstabens H kann die Kochzone noch hei sein. Es besteht Verbrennungsgefahr!

Bei einer Induktionskochzone erhitzt sich die Glaskeramik nicht direkt, sondern wird lediglich durch die Rückwärme des Gefätes erwärmt.

4.10 Permanente Topferkennung

Verfügt das Kochfeld über eine permanente Topferkennung kann erst nachdem ein Topf auf der Kochstelle erkannt wird und die Kochstufenanzeige eine 0 aneigt, eine Kochstufe über das Sensorfeld eingeschaltet werden.

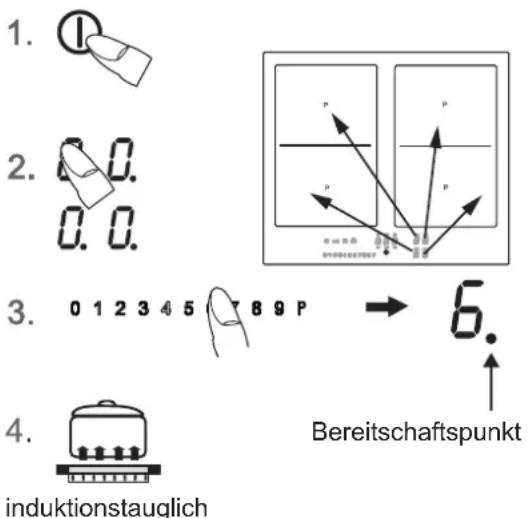

4.11 Tastenbetätigung

Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahr-) Taste anschließend die Betätigung einer nachfolgenden Taste. Die Betätigung der nachfolgenden Taste muss grundsätzlich innerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahr.

4.12 Kochfeld und Kochzone einschalten

1. Ein-/Aus-Taste ① solange betätigten (ca. 1 Sek.), bis die Kochstufen-Anzeigen 0 zeigen und ein kurzer Signaton ertont. Die Steuerung ist betriebsbereit. Die permanente Topferkennung erkennt auf welcher Kochzone ein Topf aufgestellt ist und zeigt in der entsprechenden Kochstu-fenanzeige eine 0.
2. Zum Auswahlen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigten. Der Bereitschaftspunkt der gewährten Kochzone leuchtet.
3. Gleich anschließend das Sensorfeld betätig. Eine Kochstufe wird eingeschaltet.

......links. .Kochstufe 0

1234 89P ...Mitte . Kochstufe 6

12345678 P .rechts .Kochstufe P^

Siehe Absatz „Wissenschaften zum Slider (Sensorfeld)"

Zum Verändern der Kochstufe oder zum Einsatz einer weiteren Kochzone die entsprechende Kochzone auswahlen und dann das Sensorfeld betetig.

Wichtig: der entsprechende Bereitschaftspunkt muss leuchten!

1. Gleich anschließend geeignetes induktionstaugliches Kochgeschirr auf die Kochzone setzen. Die Topferkennung schaltet die Induktionsspule ein. Das Gefäß wird aufgeheizt.

So Lange kein Kochtopf auf die Kochzone gestellt wird, wechselt die Anzeige zwischen der eingestellen Kochstufe und dem Symbol Ohne Topf wird aus Sicherheitsgründen die Kochzone nach 10 Minuten abgeschaltet. Hierzu Kapitel "Topferkennung" beachten.

4.13 Kochzone ausschalten

Zum Auswahlen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigten. Der Bereitschaftspunkt der gewährten Kochzone muss leuchten.

1. a) Das Sensorfeld anz links betätigten, oder b) auf dem Sensorfeld aufgesetzten Finger nach links verschiben, um die Kochstufe bis auf 0 zu verringn c) die Ein-/Aus-Taste Betätigten. Das gesamte Kochfeld wird abgeschaltet (alle Kochzonen werden abgeschaltet).

4.14 Kochfeld abschalten

1. Die Ein-/Aus-Taste① betätigten. Das Kochfeld wird unabhängig von der Einstellung ausgeschaltet.

Hinweis:

Wenn sümttliche Kochzonen manuell ausgeschelt werden (Kochstufe 0) und nachfolgend keine Taste/ Sensorfeld mehr betätig wird, schaltet das Kochfeld nach 10 Sekunden automatisch aus.

*Die Powerstufe wird gleich aktiviert. Siehe Absatz „Powerstufe"

3. 1 7

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden, z.B. wenn es an der Haustüre klingelt. Um den Kochvorgang mit den gleichen Kochstufen fortzusetzen, muss die STOP-Funktion aufgehoben werden. Ein evtl. eingestellter Timer wird angehalten und lauft danach weiter.

Aus Sicherheitsgründen steht diese Funktion nur 10 Minuten zur Verfügung. Danach wird das Kochfeld ausgeschaltet.

1. Das Kochgeschirr steht auf den Kochzonen und die gewündschen Kochstufen sind eingestellt.
2. STOP-Taste betätigten. Anstelle der gewährten Kochstufen, leuchtet das Pausenzeichen auf.
3. Die Unterbrechung wird beendet, indem zuerst die STOP-Taste |Ibetätigt wird und danach eine beliebige andere Taste (ausgenommen Ein-/Aus-Taste).

Die Betätigung der zweiten Taste muss innerhalb von 10 Sekunden erfolgen, ansonsten schaltet das Kochfeld ab.

4.16 Recall-Funktion

(Wiederherstellungsfunktion)

Nach versehentlichem Ausschalten des Kochfeldes kann die letzte Einstellung wieder hergestellt werden.

Die Recall-Funktion Funktioniert nur, wenn mindestens eine Kochzone eingeschaltet ist.

1. Das Kochfeld wurde versehentlich durch die Ein-/ Aus-Taste fausgeschaltet.
2. Innerhalb von 6 Sek. nach dem Ausschalten, die Ein-/ Aus-Taste Inerneut betätigen.

Die Stop Taste blinkt.

Gleich anschließend die STOP-Taste |betätigten.

Die ursprünglichen Kochstufen sind wiederhergestellt.

Der Kochvorgang wird fortgesetzt.

Wiederhergestellt werden:

Kochstufen aller Kochzonen
- Minuten und Sekunden von programmierten kochstell- lenbezogenen Timern
- Ankochautomatik
Powerstufe

Nicht wiederhergestellt werden:

• Zähler Betriebsdauerbegrenzung (es wird von 0 wieder losgezählt)

• ca. 3 Sek.
• 0123456789P → L
• ①
• ca. 3 Sek.
• 0123⏜A6789P X

1. 0

1. 0

4.17 Kindersicherung

Die Kindersicherung soll verhindern, dass Kinder versehentlich oder absichtlich das Induktionskochfeld einschalten. Dazu wird die Bedienung gespert.

Kindersicherung einschalten

1. Ein-/Aus-Taste solange betätigen (ca. 1 Sek.), bis die Kochstufen-Anzeigen 0 zeigen.
2. Gleich darauf eine Kochstufenanzeige betätigten und halten (ca. 3 Sek.) bis das Sliderfeld von 0-P aufl euchtet.
3. Anschließlich über das ganze Sensorfeld 0-P gleiten (sliden) um die Kindersicherung zu aktivieren. In den Kochstufen-Anzeigen erscheint ein L für Child-Lock; die Bedienung ist gespeit und das Kochfeld schaltet ab.

Kindersicherung ausschalten

1. Ein-/Aus-Taste betätigten.
2. Gleich darauf eine Kochstufenanzeige betätigten und halten (ca. 3 Sek.) bis das Sliderfeld von P-0 aufeuchtet.
3. Anschließlich über das ganze Sensorfeld P-0 gleiten (sliden) um die Kindersicherung auszuschalten. Das L erlischt.

Hinweis

• Bei Netzausfall wird die eingeschaltete Kindersicherung nicht aufgehoben.

4.18 Brückenfunktion (nur bei Octa Kochzonen)

Die vordere und die hintere Kochzone konnen für einen Kochvorgang zusammen geschalteit werden (Brückenfunktion). Dadurch kann große Geschirr verwendet werden.

1. Das Kochfeld einschalten.
2. Zum Einsatzen der Brückenfunktion die Kochstufen-Anzeige (als Taste) der vorderen und hinteren Kochzone gleichzeitig berühren. Die Brückenfunktion ist eingeschaltet, es erscheint in der hinteren Kochstufenanzeige die Brücke
   Die Bedienung erfolgt durch die vordere Kochstufenanzeige und das Sensorfeld.
3. Zum Deaktivieren die beiden Kochstufen-Anzeigen (als Taste) der vorderen und hinteren Kochzone erneut gleichzeitig betätigten oder das Kochfeld ausschalten.

Hinweis

Damit der Bräter bzw. Topf von der Topferkennung erkannt wird, muss er die verwendeten Kochzonen mindestens bis zur Hälfte abdecken!

3. +0 00
   4.

4.19 Abschaltautomatik (Timer)

Durch die Abschaltautomatik wird jeder eingescheltete Kochzone nach einer einstellbaren Zeit automatisch abgeschelt. Es können Kochzeiten von 0.01 bis 9.59 (h.min) eingestellt werden.

1. Das Kochfeld einschalten.
2. Zum Auswahlen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigten. Der Bereitschaftspunkt der gewählten Kochzone leuchtet.
3. Danach kann durch die Plus- + oder Minus-Taste -Timer die gewünschte Zeit eingestellt werden.

Linke Stelle: Stunden

Mittlere Stelle: 10er Minuten

Rechte Stelle: 1er Minuten

Nach weniger Sekunden wird die Eingabe übernommen, der Ablauf hat begonnen.

Das Timersymbol cder Kochstelle leuchtet.

1. Nach Ablauf der Zeit wird die Kochzone ausgeschaltet. Es ertont ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein-/Aus-Taste abgeschaltet werden kann.

Hinweise

• Zur Programmierung der Abschaltautomatik für eine weitere Kochzone, die Schritte 2 bis 4 wiederholen.
• Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die Kochstufen-Anzeige (als Taste) betätigten. Der Anzeigewert kann abgelesen und verändert werden.
• Abschaltautomatik vorzeitiglöschen: Die jeweilige Kochzone anwahlen und die Zeit durch Betätigten der Minus-Taste - Timerlöschen (.0").

• Wenn mehrere Kochzonen mit Abschaltautomatik programmiert sind, wird in der Timer-Anzeige stets die Kochzone mit der kürzsten Zeit angezeigt.

• +0 00 → 005
  3.

4.20 Kurzzeitwecker (Eier-Uhr)

1. Das Kochfeld einschalten. Keine Kochzone auswahlen.
2. Danach kann durch die Plus-oder Minus-Taste Timer die gewünschte Zeit eingestellt werden.
3. Nach Ablauf der Zeit ertont ein zeitlich begrenzter Signat- ton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein-/Aus-Taste ①abgeschaltet werden kann.

Hinweise

• Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn die linke oder rechte Kochfeldseite ausgeschaltet ist. Zum Ändern der Zeit die linke oder rechte Kochfeldseite einschalten.
• Wird über die Ein-/Aus-Taste ausgeschaltet, schaltet sich auch der Kurzeitwecker nach ca. 120 Min. ab.

Eingestellte Kochstufe	Ankochautomatik Zeit (Min:Sek)
1	0:40
2	1:12
3	2:00
4	2:56
5	4:16
6	7:12
7	2:00
8	3:12
9	-

4.21 Ankochautomatik

Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 9. Nach einer bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (1 bis 8) zurückgeschalteit.

Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.

Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher Leistung erhützt und auf der Fortkochstufe nicht ständig beobachtet werden müssen (z.B. das Kochen von Suppenfl eisch).

1. Das Kochfeld einschalten.
2. Das Sensorfeld1234 88P Lange drucken (ca. 3 Sek.), um die Funktion zu aktivieren und gleich eine bestimmte Fortkochstufe zu wahlen.

456789P...links.....Fortkochstufe1

1234 88F....Mitte.....Fortkochstufe6

12345678 P rechts.....Fortkochstufe 8

A und die gewählte Fortkochstufe blinken abwechselnd.

1. Die Ankochautomatik lauft programmgemäß ab. Nach einer bestimmten Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführrt. Das Symbol A erlischt.

Hinweis

• Wahlrend der Ankochautomatik kann die Fortkochstufe verändert werden.

4.22 Warmhaltestufe

Durch die Warmhaltefunktion konnen fertige Speisen mit einer bestimmten Temperatur warm gehalten werden. Die Kochzone wird mit geringer Leistung betrieben.

1. Kochgeschirr steht auf einer Kochzone und eine Kochstufe (z.B. 3) ist gewählt.
2. Durch mehrmaliges Betätigkeiten der Warmhalte-Taste die gewünschte Warmhaltestufe wahren:

entspricht ca. 42^
entspricht ca. 70^
entspricht ca. 94^

1. Zum Ausschalten das Sensorfeld beitäten oder die Warmhalte-Taste betätigten.

Die Warmhaltefunktion steht 120 Minuten zur Verfügung, danach wird die Kochzone ausgeschelt.

1. ①
   3.

5 Min.

Durch die Verriegelung kann die Bedienung der Tasten und die Einstellung einer Kochstufe gespert werden. Lediglich die Ein-/Aus-Taste bleibt zum Ausschalten des Kochfeldes bedienbar.

Verriegelung einschalten

1. Die Verriegelungs-Taste betätigten. Die Verriegelungs-Taste leuchtet hell. Die Verriegelung ist eingeschaltet.

Verriegelung ausschalten

1. Die Verriegelungs-Taste betätigten. Die Verriegelungs-Taste leuchtet gedimmt. Die Verriegelung ist ausgeschaltt.

Hinweise

Die aktivierte Verriegelung bleibt auch bei ausgeschaltelem Kochfeld erhalten. Zum nachsten Kochvorgang muss sie deshalb zuerst aufgehoben werden! Bei Netzausfall und Ausschalten über die Ein-/Aus-Taste wird die eingeschaltete Verriegelung aufgehoben, d.h.deaktiviert.

4.24 Powerstufe

Die Powerstufe stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Eine große Menge Wasser kann Schnell zum Kochen gebracht werden.

1. Das Kochfeld einschalten. Zum Auswahlen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigten. Der Bereitschaftspunkt der gewährten Kochzone leuchtet.
2. Das Sensorfeld13131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131
3. Nach 5 Minuten wird die Powerstufe automatisch abgeschaltet. Das Perlischt und es wird auf Kochstufe 9 zurrückgeschaltet.

Hinweis

Zum vorzeitigen Abschalten der Powerstufe das Sensorfeld betätigten.

Je zwei Kochzonen sind -technisch bedingt- zu einem Modul zusammengefasst und verfügen über eine maxima- le Leistung.

Wird dieser Leistungsbereich beim Einsatz einer hohen Kochstufe oder der Powerfunktion übersritten, reduziert das Powermanagement die Kochstufe der zugehörigen Modul-Kochzone.

Die Anzeige dieser Kochzone blinkt zunachst, danach wird die maximal möglichke Kochstufe konstant angezeigt.

1. ①
2. Q. Q.

2. 0123A
   5.

6.

4.26 Grillfunktion (nur bei Octa Kochzonen)

Für die Grillfunktion die von uns empfohlene Grillplatte für Induktion verwenden.

1. Das Kochfeld einschalten.
2. Zum Auswahlen die vordere Kochstufen-Anzeige (als Taste) betätigten. Der Bereitschaftspunkt der gewählten Kochzone leuchtet.
3. Grill-Taste betätigten um die Grillfunktion einzuschalten. Die vordere undindhere Kochzone werden zusammen geschalteit.
4. Gleich anschlieBend das Sensorfeld gen. Eine Kochstufe wird eingeschaltet.
5. Die Grillplatte auf die Kochzone stellen und Grillgut einlagen:

Stufe 1 - 3 für Gemüse

Stufe 4 - 6 für Fisch

Stufe 7 - 9 für Fleisch

1. Zum Ausschalten der Grillfunktion die Grill-Taste oder das Kochfeld ausschalten.

Hinweise

Kochfeld nicht unbeaufsichtigt{lassen.
- Entsprechende Stufen nach eigenen Belieben einstellen.

5 Reinigung und Pfl ege

• Vor dem Reinigen das Kochfeld ausschalten und abkühlen halten.
• Das Glaskeramikkochfeldarf unter keinem Umstunden mit einem Dampfreinigungsgerat oder ähnchem gereinigt werden!
• Beim Reinigen darauf auf achten, dass nur kurz über die Ein-/ Aus-Taste gewischt wird. Damit wird ein versehentliches Einschalten vermieden!

5.1 Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und ein weniger Handspülmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spülmittelrückstände auf der Oberfläche verbleiben.

Wochentliche Pflge

1. Reinigen und pfl egen Sie das gesamte Kochfeld einmal in der WOche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfi Im, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und setzen sich dann anschließend leichter entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfl äche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfl äche verändern.

5.2 Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkflecken,

perlmuttartig glanzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutz den Sie dazu handelsübliche Reinigungsmittel. Gehen Sie damit so vor, wie unter Punkt 2 beschrieben.

Übergekochtte Speisen zuerst mit einem nassen Tuch aufweichen und

anschließlich die Schmutzreste mit einem speziellen Glas-schaber für Glaskeramik-Kochfelder entfernen. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Eingebrannten Zucker und geschmolzenen Kunststoff entfern den Sie sofort - im noch bereits Zustand - mit einem Glasschaber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.

Sandkorner, die eventuell beim Kartoffelschänen oder Salatputzen auf die Kochflächte fallen, können beim Verschieben von Topfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine Sandkorner auf der Oberflächte verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfl uss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich damit nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und davon eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topfbodens, insbesondere bei Verwendung von Kochgeschirr mit Aluminiumböden oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur muhsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

6 Was tun bei Problemen?

Unqualificierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführten halten.

Bitte beachten

Sollten an Ihr hem Gerät Störungen auftreten, prüfen Sie bereits anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht selbst beheben konnen.

Nachfolgend fänden Sie Tipps zur Behebung von Störungen.

Die Sicherungen lose n mehrfach aus?

Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Das Induktionskochfeld lasst sich nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskosten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?
• Sind die Sensortasten verriegelt (Kindersicherung)?
• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt?itte entfern.
• Wird falsches Geschirr verwendet? Siehe Kapitel „Geschirr für Induktionskochfeld".

Das Symbol blinkt und es ertont ein zeitlich begrenzter Dauersignalton.

Es liegt eine Dauerbetätigung der Touch-Control Sensorlasten durch übergekochtene Speisen, Kochgeschirr oder andere Gegenstände vor.

Abhilfe: die Oberfläche reinigen oder den Gegenstand entfern. Zum Löschen des Symbols die gleiche Taste betätigten oder das Kochfeld aus- und einschalten.

Der Fehlercode E2 wird angezeigt?

Die Elektronik ist zu besteht. Den Einbau des Kochfeldes prufen, speziell auf gute Beluftung achten.

Siehe Kapitel Überhitzungsschutz. Siehe Kapitel Belüftung.

Der Fehlercode E8 wird angezeigt?

Fehler am Lüfter rechts oder links. Die Ansaugoff nung ist blockiert bzw. abgedeckt oder der Lüfter ist defect.

Den Einbau des Kochfeldes prufen, speziell auf gute Belülfung achten.

Siehe Kapitel Überhitzungsschutz. Siehe Kapitel Belüftung.

Der Fehlercode U400 wird angezeigt?

Das Kochfeld ist falsch angeschlossen. Die Steuerung schaltet nach 1s ab und es ertont ein Dauersignalton. Die richtige Netzspannung anschließen.

Es wird ein Fehlercode (ERxx oder Ex) angezeigt?

Es liegt ein technischer Defekt vor.itte den Kundendienst rufen.

EserscheintdasTopfzeichen ?

Eine Kochzone wurde eingeschaltet und das Kochfeld erwartet das Aufsetzen eines geeigneten Topfes (Topferkennung). Erst dann wird Leistung abgegeben.

Das Topfzeichen Uerscheint weiter, obwohl ein Kochgefaß aufgesetzt wurde?

Das Kochgefäß ist für Induktion ungeeignet oder es hat einen zu klinen Durchmesser.

Die verwendeten Kochgefasse geben Gerausche ab?

Das ist technisch bedingt; es besteht keine Gefahr für das Induktionskochfeld bzw. das Gefäß.

Das Kuhlgeblase lauft nach dem Ausschalten nach?

Das ist normal, weil die Elektronik abgekühlt wird.

Das Kochfeld gibt Gerausche ab (Klick- bzw. Knackgeräusch)?

Das ist technisch bedingt und{lssst sich nicht vermeiden.

Das Kochfeld hat Risse oder Brüche?

Bei Bruchen, Sprungen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

7 Montageanleitung

7.1 Sicherheitshinweise für den Kuchenmöbelmonteur

• Furniere, Kleber bzw. Kunststoff beläge der angrenzenden Möbel mussen temperaturbeständig sein (min. 75^ ). Sind die Furniere und Beläge nicht genügend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
  Die Mindestabstände der Muldenausschnitte nach hinten gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt geben einem Hochschrank ist ein Sicherheitsabstand von mindestens 50~mm einzuhalten. Die Seitenfläche des Hochschranks muss mit wärme festem Material verkleidet werden. Aus arbeitstechnischen Gründen sollen der Abstand jeder mindestens 300~mm detragen.
  Die Verpackungsmaterialien (Plastikfolien, Styropor, Nagel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile konnten verschluckt werden und von Folien gehen Erstickungsgefahr aus.

7.2 Belüftung

• Das Induktionskochfeld verfügt über einen Lüfter der automatisch ein- und abschaltet. Wenn die Temperaturwerte der Elektronik eine gewisse Schwelle überschreiben startet der Lüfter mit kleiner Geschwindigkeit. Wir das Induktionskochfeld intensiv benutzt schaltet der Lüfter auf eine höhere Geschwindigkeit. Ist die Elektronik ausreichend abgekühlt reduziert der Lüfter seine Geschwindigkeit und schaltet wieder automatisch ab.
• Der Abstand zwischen Induktionskochfeld und Kuchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüfung der Induktion gewährleistet ist.
  Schaltet sich hauftig die Leistung einer Kochzone selbsttätig herunter oder ab (siehe Kapitel Überhitzungsschutz) so ist vermutlich die Kühlung nicht ausreichend. In thisem Fall ist es empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnits zu offen sowie die vorder Traversleiste des Mobels über die gesamte Breite des Kochfeldes zu entfern den damit ein besserer Luftzaustausch gegeben ist.

Zur besseren Belüftung des Kochfeldes wird vorne ein Luftspalt von mind. 5 mm empfohlen.

7.3 Einbau

Wichtige Hinweise

Eventuelle Traversleisten unterhalb der Arbeitsplatte müssen mindestens im Bereich des Arbeitsplattenausschnittes halten.
- Übermäßige Hitzeentwicklung von unter z.B. von einem Backofen ohne Querstromlufter ist zu vermeiden.
- Wenn bei Einbauherden der Pyrolysebetrieb statti ndet, darf das Induktionskochfeld nicht benutzt werden.
- Bei Einbau über einer Schublade ist darauf zu achtendenass, möglichst keine spitzen Gegenstände in der Schublade gelagert werden. Diese konnten sich an der Unterseite des Kochfeldes verkanten und die Schublade blockieren.
- Befi ndet sich ein Zwischenboden unterhalb des Kochfeldes, muss der Mindestabstand zur Kochfeldunterseite 20mm betragen, um eine ausreichende Belüfung des Kochfeldes zu gewährleisten.
- Der Einbau des Kochfeldes über Kältegeräten, Geschirrspulern sowie Wasch- und Trockengeräten ist nicht zulässig.
- Es ist davon zu sorgen, dass wegen Brandgefahr keine feuergefahrenlichen, leicht entszündbaren oder durch Wärme verformbaren Gegenstände direkt darüber oder unter dem Kochfeld angeordnet bzw. gelegt werden.

Kochfelddichtung

• Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos einzulegen.

• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in elev. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die elev. an dem Kochfeld befandliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.
• Das Kochfeld auf keinen Fall mit Silicon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

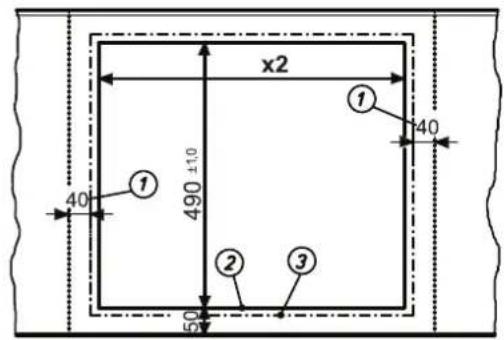

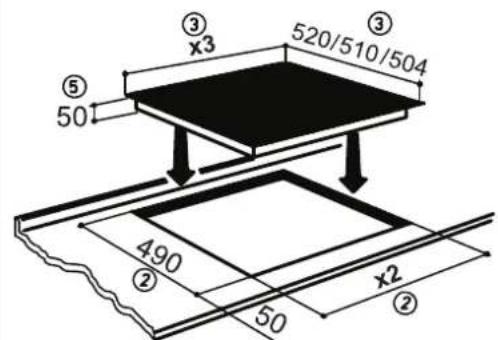

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte solle möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberprüse vorgenommen werden. Die Schnittfl achen sollen den danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt. Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufl siegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfläche auf einwandfrei Sitz und lückenlose Auflage prufen.

[mm]

Typ	x3	x2
60	600/580/574mm	560mm±1.0
80	800/770/764mm	750mm±1.0

① Mindestabstand zu benachbarten Wänden
② AusfrasmaB
③ Kochfeldaussenmaß
④ Kabeldurchführung in Rückwand

Wichtig:

Durch schiefe Aufl age oder Verspannen besteht beim

Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

7.4 Elektrischer Anschluss

WARNING VOR ELEKTRISCHER ENERGIE! ES BESTEHT LEBENSGEFAHR!

In der Naze these Symbols sind spannungsführende Teile angebracht. Abdeckungen, die damit gekennzeichnet sind, dürfen nur von einer anerkannten Elektrofachkraft entfernt werden.

• Der elektrische Anschlussarf nur von einem autorisierten Fachmann vorgenommen werden!
  Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzuehen, die es ermöglich, das Gerät mit einer Kontakt-Öff nungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze. Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromfuhrenden Adern des Anschlusskabels auf Zug beansprucht wird.
  Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
  -itte beachten Sie,dass die vorhandene Netzspannung mit der auf dem Typenschild ubereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungselektronik führen.

Anschlusswerte

Netzspannung: 380-415V 2N~, 50/60Hz

Komponentennennspannung: 220-240V

Keine Anschlussleitung werkseitigvorhanden

Zum Anschluss muss der Deckel der Anschlussdose auf der Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.
Die Anschlussleitung muss mindestens dem Typ H05 RR-F entsprechen.

Anschlussmöglichkeiten: 6-poliger Anschluss

• Achtung! Sonderanschluss 220 - 240 V 3~!
  **These Anschlussvariante ist in der Schweiz durch den SEV nicht zugelassen.

Anschlussleitung werkseitigvorhanden

• Das Kochfeld ist werkseitig mit einer temperaturbestandigen Anschlussleitung ausgestellt.
• Der Netzanschluss wird gemäß dem Anschlussschema vorgenommen, ausgenommen die Anschlussleitung ist bereits mit einem Stecker ausgestattet.
• Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden. Um Gefährdungen zu vermeiden,arf dases nur durch den Hersteller oder seinen Kundendienst erfolgen.

• Achtung! Sonderanschluss 230 - 240 V 3~!
  ** These Anschlussvariante ist in der Schweiz durch den SEV nicht zugelassen.

7.5 Technische Daten

Abmessungen Kochfeld Höhe/ Breite/ Tiefe ...mm	50 x 600 x 520 50 x 800 x 520
Kochzonen vorne links . . . . . . mm/ kW hinten links. . . . . . . mm/ kW hinten rechts . . . . . . mm/ kW vorne rechts . . . . . . mm/ kW	220 x 190 / 2,1 (3,7)* 220 x 190 / 2,1 (3,7)* 220 x 190 / 2,1 (3,7)* 220 x 190 / 2,1 (3,7)*
Kochfeld . . . . . . . kW 7,4

• Leistung bei eingeschalteter Powerstufe

7.6 Inbetriebnahme

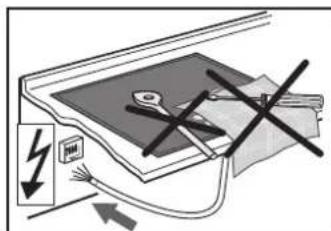

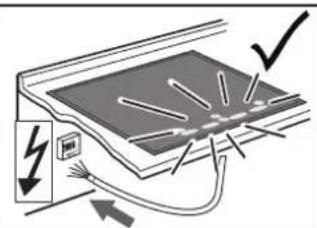

Nach dem Einbau des Feldes und nach dem Anlagen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selftest der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.

Wichtig: Zum Netzanschluss)dürfen keine Gegenstände auf den Touch-Control Sensorstaten sein!

Mit einem Schwamm und Spülwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.

8 Außerbetriebnahme, Entsorgung

8.1 Außerbetriebnahme

Wenn das Gerä eines Tages ausgedient hat, erfolgt die Außerbetriebnahme.

• Schalten Sie die Sicherung in der Hausinstallation aus, um Stromschlaggefahr zu vermeiden.
• Entsorgen Sie das Kochfeld nach dem Ausbau umwelt-gerecht.

8.2 Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführren der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

8.3 Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen theses Produktus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling theses Produktus erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

9 Kundendienst

FORS-Geräte zeichnen sich aus durch hohe Qualität. Jedes Gerät wird bei der Produktion, Auslieferung und nach der Montage sorgfältig geprüft.

Lesen Sie die Gebrauchsanleitung sorgfältig durch. Sie werden sehen, wie einfach und problemlos das Gerät zu bedieten ist.

Falls doch einmal etwas nicht in Ordnung sein sollte, konnen Sie sich an eine der vielen FORS-Kundendienststellen wenden. Eine aktuelle Liste fi nden Sie auf unserer Hoxepage www.fors.ch

FORS SERVICE

0800554650

Am schnellsten kann Ohnen geholfen werden, wenn Sie uns ihre Anschrift und die Angaben des Typenschildes auf dem Gerät angegeben. Das Typenschild ist gut sightbar am Gehäuse angebracht.

Fabrikservice Gratis Anrufnummer: 0 800 55 46 50

Geben Sieittebei jeder schriftlichen oder mündlichen Kontaktaufnahme an:

Art und Marke des Gerätes
- Produkt-Nr. (siehe Typenschild)
- Kaufdatum (siehe Rechnung/ Kaufbeleg)
- Art der Störung/ Fehlerbeschreibung
- Ihr vollständige Anschrift
- Ihr Telefon-Nummer mit Vorwahr und zu welcher Zeit Sie persönlich anzutreff en oder Telefonisch erreichen sind.

Induktions Glaskeramik-Kochfeld:

IKT 604 FB
IKT 604 ER
IKT 604FAC
IKT 804 FB
IKT 804 ER
IKT 804FAC

Contents

1 General 24
