Produkttyp	Kühlschrank mit Gefrierfach
Marke	Telefunken
Modell	TFEKS88X10
Klimaklasse	N, ST, T (16-43°C)
Stromversorgung	220-240 V ~ 50 Hz
Leistung der Innenlampe	Max 15 W
Kältemittel	R600a (entflammbar, umweltfreundlich)
Gefrierkapazität	Auf dem Typenschild angegeben (nicht beigefügt)
Abmessungen (ca.)	H 180 cm, B 60 cm, T 65 cm (Schätzung)
Nettogewicht (ca.)	55 kg (Schätzung)
Temperatureinstellung	Drehregler von 1 bis 5, Stopp bei 0
Supergefrierfunktion	Ja, Schalter EIN/AUS
Tür-offen-Anzeige	Ja, rote Leuchte an der Tür
Abtauen des Kühlschranks	Automatisch
Abtauen des Gefrierfachs	Manuell (empfohlen bei Eis >3-5 mm)
Anzahl der Kühlschrankablagen	Mehrere (darunter ein Glasboden über dem Gemüsefach)
Gemüsefach	Ja, mit Glasdeckel
Eierablage	Ja
Eiswürfelbehälter	Ja
Wechselbare Türanschläge	Ja, Wechsel möglich (Anleitung beigefügt)
Verstellbare Füße	Ja, vorne
Isoliermaterial	Polyurethanschaum ohne FCKW
Reinigung und Pflege	Vor der Reinigung Netzstecker ziehen, lauwarmes Wasser und Backpulver verwenden, keine Scheuermittel
Sicherheit	Kindersicherung (altes Modell) vor Entsorgung zerstören; keine Mehrfachsteckdosen verwenden
Mitgeliefertes Zubehör	Plastikschaber für Eis, Reinigungsstab für den Ablaufkanal

Häufig gestellte Fragen - TFEKS88X10 TELEFUNKEN

Wie stelle ich die Temperatur meines Telefunken TFEKS88X10 Kühlschranks ein?

Drehen Sie den Thermostatknopf von Position 1 (weniger kalt) bis 5 (kälter). Position 0 stoppt die Kühlung. Für eine lange Lagerung im Gefrierfach verwenden Sie Position 4-5. Für eine mittlere Lagerung verwenden Sie 1-3.

Was bedeutet die rote Leuchte an der Tür?

Die Tür-offen-Anzeige wird rot, wenn die Tür nicht richtig geschlossen ist. Wenn die Leuchte nicht leuchtet, ist die Tür gut geschlossen. Dies verhindert das Auftauen und übermäßigen Energieverbrauch.

Wie verwende ich die Supergefrierfunktion?

Drücken Sie den Schalter Supergefrieren auf EIN (1), wenn Sie frische Lebensmittel einfrieren möchten. Lassen Sie ihn maximal 24 Stunden eingeschaltet und schalten Sie dann auf AUS (0), um Energie zu sparen. Diese Funktion ist nützlich, wenn die Umgebungstemperatur über 16 °C liegt.

Wie kann ich die Türanschläge wechseln?

Befolgen Sie die Anweisungen in Abschnitt 2.1. Bauen Sie die Scharniere der Gefrier- und Kühlschranktür aus, montieren Sie die Achsen und Abdeckungen auf der anderen Seite wieder an. Verwenden Sie das mitgelieferte Werkzeug. Stellen Sie sicher, dass die Türen richtig ausgerichtet sind.

Wie taue ich das Gefrierfach ab?

Stellen Sie den Thermostat am Vortag auf 5, um die Lebensmittel einzufrieren. Am Tag des Abtauens stellen Sie den Thermostat auf 0 und ziehen Sie den Netzstecker. Lassen Sie die Tür offen, entfernen Sie das Eis mit dem Plastikschaber. Verwenden Sie niemals Metallwerkzeuge. Reinigen und trocknen Sie, dann schließen Sie das Gerät wieder an und stellen Sie 24 Stunden auf 5, bevor Sie es auf die gewünschte Position zurückstellen.

Was tun, wenn mein Kühlschrank ein blubberndes Geräusch macht?

Dieses Geräusch ist normal: Es entsteht durch die Zirkulation der Kühlflüssigkeit in den Rohren. Auch der Kompressor gibt während des Betriebs normale Geräusche von sich. Wenn das Geräusch sehr laut ist, überprüfen Sie, ob das Gerät waagerecht steht und die Ablagen nicht vibrieren.

Wie wechsle ich die Innenlampe?

Ziehen Sie den Netzstecker. Drücken Sie die Haken der Lampenabdeckung, um sie zu entfernen. Ersetzen Sie die Glühbirne durch eine mit weniger als 15 W (gleicher Typ). Setzen Sie die Abdeckung wieder auf und warten Sie 5 Minuten, bevor Sie das Gerät wieder einstecken.

Welche Lebensmittel kann ich im Kühlschrank aufbewahren und wie lange?

Obst und Gemüse: 1 Woche im Gemüsefach. Fleisch und Fisch: 2-3 Tage auf dem Glasboden. Frischkäse: 3-4 Tage. Eier: 1 Monat. Milch und Joghurt: bis zum Mindesthaltbarkeitsdatum. Bewahren Sie Lebensmittel in geschlossenen Behältern auf.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen und Sonnenlicht. Lassen Sie warme Speisen abkühlen, bevor Sie sie hineinstellen. Öffnen Sie die Tür so selten wie möglich. Tauen Sie gefrorene Lebensmittel im Kühlschrank auf, um die Kälte zu nutzen. Reinigen Sie regelmäßig die Rückseite mit einem Staubsauger.

Was tun, wenn sich Wasser im unteren Bereich des Kühlschranks ansammelt?

Überprüfen Sie, ob das Ablaufloch für das Tauwasser verstopft ist. Verwenden Sie den mitgelieferten Reinigungsstab, um es zu reinigen. Reinigen Sie regelmäßig die Verdunstungsschale. Dies kann auch durch eine nicht richtig geschlossene Tür oder hohe Luftfeuchtigkeit verursacht werden.

BEDIENUNGSANLEITUNG TFEKS88X10 TELEFUNKEN

R-Nummer :1017002900

S-Nummer :10280032

TFEKS88X10A++

INHALT

1.AUFSTELLUNG 2

1.1.Allgemeine Warnungen 2
1.2. Installation und Anschluss des Gerätes 4
1.3.Hinweise 5
1.4. Sicherheitsinformation 5

2. MONTAGEANLEITUNG 6

2.1. Wechsel des Turanschlages 10

3. INNENAUSSTATTUNG UND ZUBEHÖRTEILE 11

4. FUNKTIONEN 11

4.1.Temperaturregelung 11
4.2. Super-Kühlen 11
4.3. Warnhinweise zu den Temperatureinstellungen 12
4.4.Zubehor 13

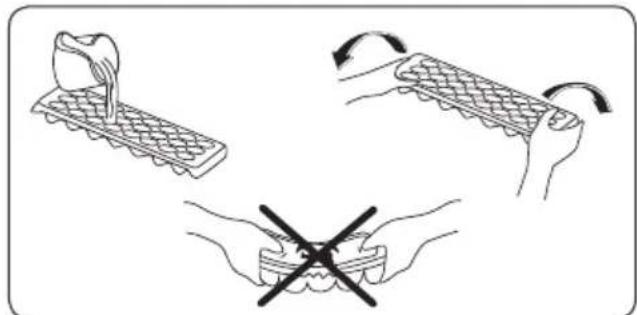

4.4.1.Eisschale 13
4.4.2. "Tür offen" -Anzeige: (für eintürige Kühlschränke mit Gefrierfach) 13

5. LAGERUNG VON LEBENSMITTELN IM GERÄT 13

5.1.Kuhlschrank 13
5.2.Gefrierfach 14

6. REINIGUNG UND WARTUNG 18

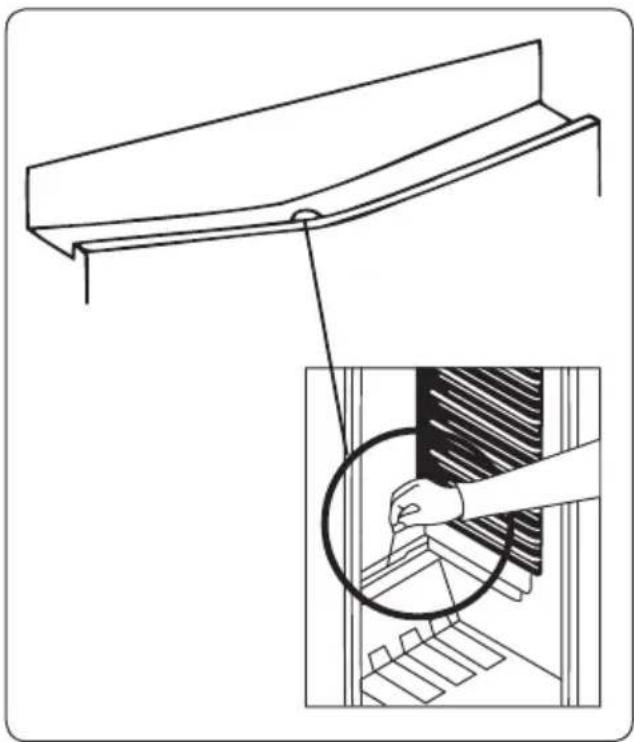

6.1.Kuhlschrank abtauen 18
6.2.Abtauen des Gefrierfaches 18
6.3. Wechseln der Gluhlampe 19

7. TRANSPORT UND STANDORTÄNDERUNG 19

7.1. Transport und Änderung des Standortes 19
8. BEVOR SIE DEN KUNDENDIENST RUFEN 19
9. TIPPS ZUM ENERGIESPAREN 20

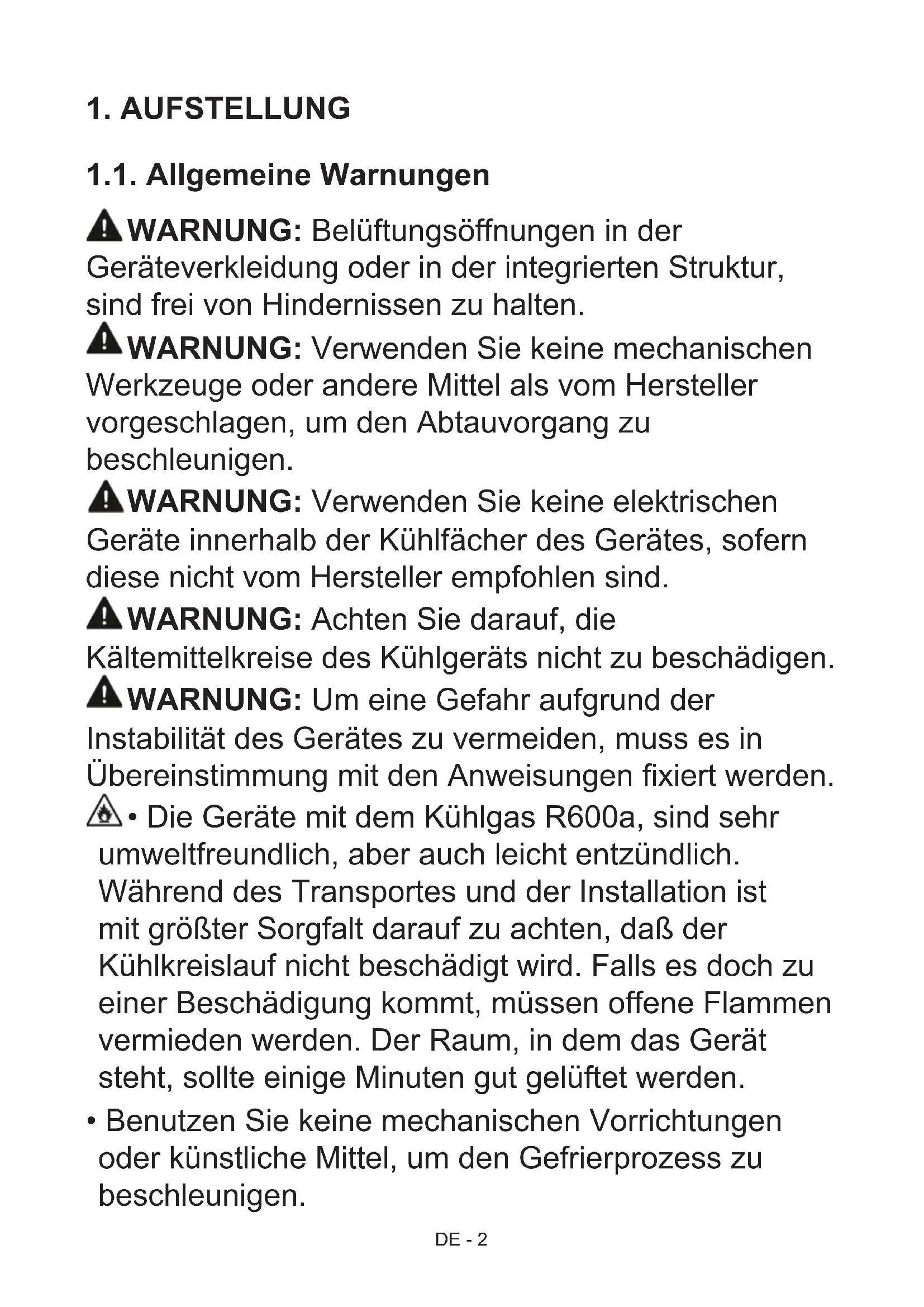

1. AUFSTELLUNG

1.1. Allgemeine Warnungen

WARNUNG: Beluftungsöffnungen in der

Geräteverkleidung oder in der integrierten Struktur, sind frei von Hindernissen zu halten.

WARNING: Verwenden Sie keine mechanischen

Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.

WARNING: Verwenden Sie keine elektrischen

Geräte innerhalb der Kühlfächer des Gerätes, sofern diese nicht vom Hersteller empfohlen sind.

WARNUNG: Achten Sie daraufuf, die

Kältemittelkreise des Kuhlgeräts nicht zu beschädigen.

WARNUNG: Um eine Gefahr aufgrund der

Instabilität des Gerätes zu vermeiden, muss es in Übereinstimmung mit den Anweisungen fixiert werden.

Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber auch leicht entzündlich.

Während des Transportes und der Installation ist mit größter Sorgfalt darauf zu achten, daß der Kühlkreislauf nicht beschädigt wird. Falls es noch zu einer Beschädigung kommt, müssen offene Flammen vermieden werden. Der Raum, in dem das Gerät steht, sollte eine Minute gut geluftet werden.

- Benutzen Sie keine mechanischen Vorrichtungen oder künstliche Mittel, um den Gefrierprozess zu beschleunigen.

• Lagern Sie in diesen Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.

• Das Gerät soll im Haushalt und in ähnlichen Anwendungen wie folgt verwendet werden;

• Personal Kühchenbereich in Läden, Büros und anderen Arbeitsumgebungen
  -Bauernhausern und von Kunden in Hotels, Motels und anderen Unterkünften
  -Bett und Frühstück-Typ-Umgebungen;
  -Gastronomie und ähnliche Non-Retail-Anwendungen

• Wenn die Steckdose nicht mit dem Kühlschrank Stecker zusammenpasst, muss es, um Gefahren zu vermeiden durch den Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Personen ersetzt werden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei dann sie stehen unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Kinder sollen den daran gehindert werden, mit dem Gerät zu speiten.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Diese Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden.

Wenn Sie keine geeignete Steckdose haben,{lassen Sie eine solche von einem qualifizierten Elektriker installieren.

• Dieses Gerät kann von Kindern ab 8 Jahren und äther und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person stehen und den Gefahren bewusst sind. Kinder dürfen mit dem Gerät nichtizen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.
• Wenn das Netzkabel beschädigt ist, muss es, um Gefahren zu vermeiden durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

1.2. Installation und Anschluss des Gerätes

• Der Kühlschrank wird am Stromnetz mit 220-240V~ 50 Hz angeschlossen.
• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.

• Nach dem Transport Gerät 3 Stunden stehen lessen, erst dann über eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

• Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler verantwortlich.

• Der Kühlschrankarfder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.
• Das Gerätarf nicht im Freien stehen.
• Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulationarf nicht beeinträchtigt werden.
  Der Abstand zur Decke muß mind. 15 cm

betragen.

• Stellen Sie keine schweren oder weitere Gegenstände auf das Gerät.

• Stellen Sie das Gerät darüber einen anderen Kühlschrank oder Gefriertruhe, muss zur Vermeidung einer Kondensation ein Abstand von 2 cm eingehalten werden.

• Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Rippen an der Rückseite), indem Sie es um 90^ drehen. Dies verhindert, dass der Kondensator die Wand berührt.

• Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.
• Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Fuß e Kann das Gerät waagerecht ausgerichtet werden.
• Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspulmittel).Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.

1.3. Hinweise

• Zur Verhinderung von Brandgefahr oder Überhitzung)duren keine Adapter oder Vielfachstecker benutzt werden.
• Schreiben Sie keine alten, verbogenen Verlängerungskabel an das Gerät.
  Die Kabel nicht wickeln oder knicken.
• Wenn die Anschlußleitung these Gerätes beschädigt wird, muß sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeinden
• Verbieten Sie Kindern mit dem Gerät zu speilen. Niemals auf dem Gerät sitzen oder sich an die schwingende Tür

hängen.

• Benutzen Sie keine scharfkantigen Metallgegenstände um Eis aus dem Gefrierfach zu entfernen. Diese konnten den Kühlschrank irreparabel beschädigen.itte benutzen Sie den hierfür vorgesehenen Plastikschaber.
  Den Kuhlschrank nicht mit nassen Händen an das Stromnetz anschließen.
• Stellen sie keine mit Gasen gefüllte Flaschen, Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren konnten.
• Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kuhlteil aufbewahrt werden.
• Niemals, vor allem nicht mit nassen Händen die Innewände des Gefrierfaches berühren. Verbrennungsgefahr!
  Das aus dem Gefrierfach entfernte Eis nicht essen!

1.4. Sicherheitsinformation

In dem Kuhlschrank dürfen keine elektrischen Geräte benutzt werden.
- Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Turschloß des alten Gerätes zu zerstären oder zu entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin einsperren.
- Altere Geräte enthalten Kuhl- und Isolierungsgas, diese müssen ordnungsgemäß entsorgt werden. Zur Entsorgung eines Altgerätes sollen den Sie sich einer fachkundigen Müllbeseitungsstelle anvertrauen.Für weitere Fragen kontaktieren Sie ihre lokale Behörde oder einen Fachhändler.itte stellen Sie safer, daß die Rohrleitungen bis zur ordnungsgemäßen Entsorgung nicht beschädigt werden.
- Fragen Sieitte ihre Stadtverwaltung über die Entsorgung von WEEE fur Wiederverwendung, Recycling und

Recovery-Zwecke.

WICTIGER HINWEIS :

• Um Betriebsstörungen zu vermeiden und mehr Freude an Ihr Gemärz zu haben, bitten wir Sie, vor Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durchzulesen. Der Hersteller übernimmt keine Garantie bei unsachgemäßer Installation und Bedienung des Gerätes.

Entsorgung des Gerätes

• Altgeräte)dürfen nicht in den Hausmüll!
• Sollte das Gerät einmal nicht mehr benutzt werden konnen, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt von Hausmüll z.B. bei einer Sammels seiner Gemeinde / seines Stadte abzugeben. Damit wird gewährle dass die Altgeräte fachgerecht ve und negative Auswirkungen auf o Umwelt vermieden werden.
• Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

• Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:
• Außenverpackung aus Pappe
• Formteile aus geschäumtem, FCKWfreiem Polystyrol (PS)
  Folien und Beutel aus Polyäthylen (PE)
• Spannbänder aus Polypropylen (PP).
• Sollten es ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Solle das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.
• Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreiundlich.

2. MONTAGEANLEITUNG

Lesen Sie vor der Montage diese Anleitung vollständig und in Ruhe durch.

Da das Gerätrecht gross und schwer ist. raten wir Ihnen den Einbau nicht alleine vorzunehmen.

Montieren Sie Ihr Gerät nur in einen davon vorgesehenen Einbauschrank. Diese darf nicht beschädigt sein.

Falls notwendig wechseln Sie den
Türanschlag vor dem Einbau. Die
Beschreibung hierzu finden Sie ab Seite 8.

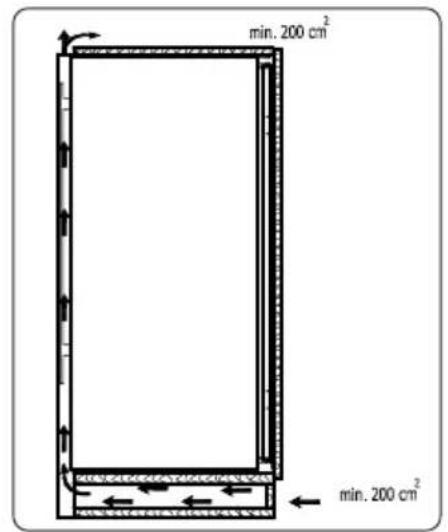

Überprüfen Sie die Bauteilgroßen nach Abbildung C. Die Position des Spalts zwischen den Turen mussen bei den Geräte turen und den Turen des Umbauschranks gleich sein.

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.
2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene in die Führungsschiene an der Oberseite des Kuhlgerätes und schrauben Sie diese mit den beiliegenden Schrauben6 fest.
3. Führn Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrakes zur vorgesehenen Stromsteckdose. Achten Sie daraufuf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder{lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
4. !WARNUNG! Legen Sie das Netzkabel nicht über scharfe Kanten.
5. Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die aussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
6. Heben Sie nun dasVBorbereitete Gerat an und setzen Sie es vorsichtig in die Einbauöffnung ein.
7. Richten Sie das Gerät anhand der Seite

mit dem Dichtungsband so aus, daß kein Luftspalt mehr zwischen Dichtungsband und Einbauchrank zu sehen ist.

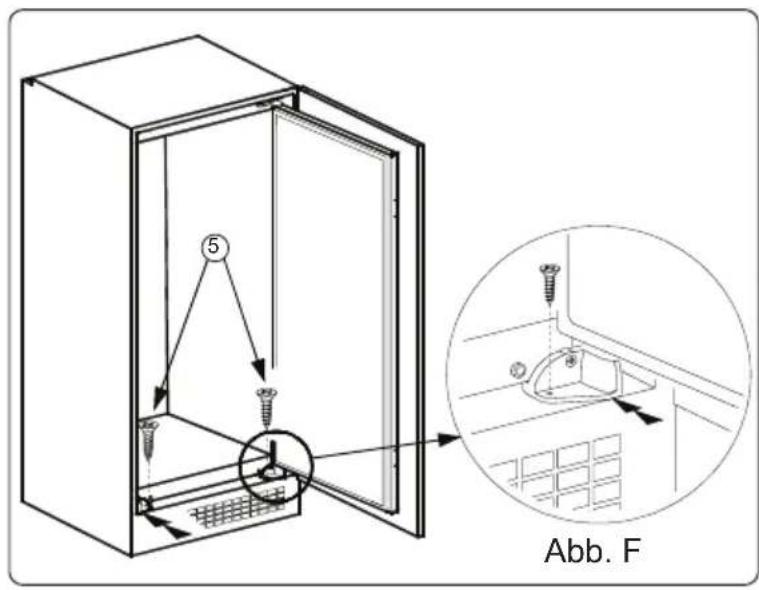

1. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben⁵ am Boden der Einbauöffnung fest.
2. Nach Abbildung G konnen Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben⁵ an der Oberseite der Einbauöffnung befestigen.
3. Als nächstes schrauben Sie die beiden Führungen³ mit je einer Schraube auf die Vorderkante der Gerätetur wie in Abbildung H dargestellt.
4. Schieben Sie die Schleppsschiene in die Führung ein.
5. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen³ einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90^ .
6. Legen Sie die Schleppschiene⁴ an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene mit den beiliegenden Schrauben⁵ an der Einbautür fest.
7. Schliessen Sie nun die Gerätetur. Prüfen Sie das korrekte, vollständige Anliegen der Geräturdichtung auf dem Gerätegehause. Schliesst die Geräturdichtung nicht ordentlich ab, so kann es zu Funktionstörungen kommt.

Abb. A

Abb.C

Abb. B

Abb. D

Abb. E

Abb. H

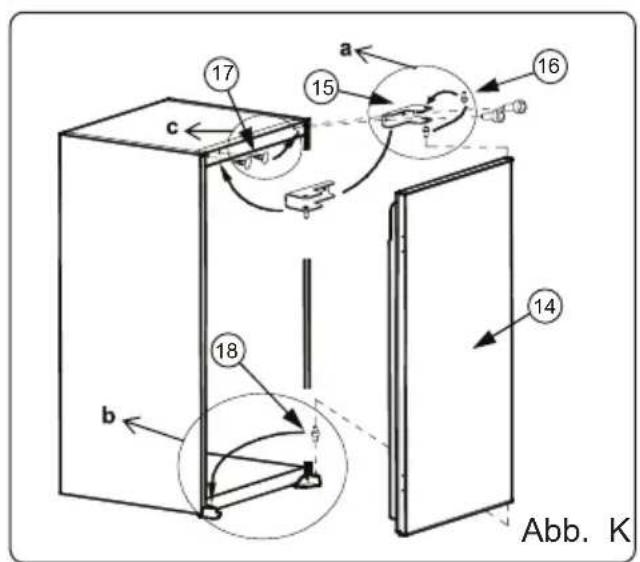

2.1. Wechsel des Turanschlages

1. Offnen Sie die Geräte tür¹⁴ nach Abbildung J.
2. Demontieren Sie das Scharnier des Gefrierfaches ^12 und nehmen Sie die Gefrierfacht ^11 aus dem Gerät. Legen Sie diese auf Seite.
3. Demontieren Sie nun das Schloss der Gefrierfachtür¹⁵ und montieren Sie es auf der gegenüberliegenden Seite im Innenraum des Gerätes (Abbildung J).
4. Setzen Sie die Gefrierfachtür¹¹ wie folgt wieder ein. Beginnen Sie, indem Sie den oberen Scharnierzapfen in die Bohrung des Gehäuses einsetzen. Stecken Sie nun das Scharnier des Gefrierfaches¹² auf den unteren Scharnierzapfen der Gefrierfachtür¹¹ und schrauben Sie das Scharnier des Gefrierfaches¹² im Gerät wieder fest.
5. Demontieren Sie nun das obere Scharnier der Gerätetur¹⁵ und behmen Sie die Gerätetur nach oben weg. Legen Sie die Tur zur Seite (Abbildung K).
6. Schrauben Sie den oberen Scharnierzapfen¹⁶ ab und schrauben Sieihn auf der gegenüberliegenden Seite in das obere Scharnier¹⁵ ein (Abbildung Ka).

7. Nehmen Sie den unteren Scharnierzapfen18 aus dem Gerätefuß und stecken Sieihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).

8. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden Stöpseln (Abbildung Kc).

9. Setzen Sie nun die Gerätetür¹⁴ auf den unteren Scharnierzapfen¹⁸ auf und stecken Sie das obere Scharnier¹⁵ in die Bohrung auf der Oberseite der Tür. jetzt konnen Sie das obere Scharnier¹⁵ wieder am Gerätegehause festschrauben.

3. INNENAUSSTATTUNG UND ZUBEHÖRTEILE

These Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1) Glasablagen
2) Glasablage
3) Gemüsefach
4) Linker und rechter Fuß
5) Thermostatdeckel
6) Gefrierfach
7) Eierablage
8) Turabstellregal für Flaschen
9) Turabstellregal mittlere Ebene
10)Butter Kase Fach
11)Butter Kase Deckel *
12) Eisschale

4. FUNKTIONEN

4.1. Temperaturregelung

Die Temperatur im Kuhlteil und Gefrierfach wird durch ein Thermostat automatisch konstant gehalten. Die Regelung der Temperatur erfolgt durch

einen Drehschalter. Wenn der Handgriff in der rechten Endposition /Position 5/ steht, sind die Temperaturen relativ niedrig; wenn der Handgriff in der linken Endposition /Position 1/ steht, sind die Temperaturen relativ hoch. Die übrigen Positionen dazwischen entsprechen den Zwischenstufen der Kuhlung.

Wichtiger Hinweis: Versuchen Sie nicht, den Knopf über die Stellung 1 zu drehen. Es wird Ihr Gerät stoppen.
- Für kurzweilige Lagerung von Lebensmitteln im Gefrierfach, können Sie den Schalter zwischen die minimale bis mittlere Position stellen. Bei langfristiger Lagerung stellen Sie den Schalter auf mittlere Position.(3-4)
- Beachten Sie, daß die Temperatur im Kühlfach von vielen Faktoren abhängig ist: z.B. der Thermostatposition, der Umgebungstemperatur,häufigem Türoffnen, sowie der Menge und Beschaffenheit der zu frierenden undagernden Lebensmittel. Je nach Bedarf können Sie die Temperatureinstellungändern.

4.2. Super-Kühlen

• Stellen Sie diesen Schalter im Normalbetrieb auf Stellung '0'. Nur bei niedriger Umgebungstemperatur, etwa im Winter (unter 16^ ) oder falls eine niedrigere Gefrierschranktemperatur

erforderlich ist, stellen Sie diesen Schalter in die Stellung '1' EIN.

• Um den Super-Kühlen-Schalter auf dem Thermostatgehäuse EIN zu schalten, drücken Sie den roten Schalter in die Stellung '1' herunter. Der Schalter beginnnt zu leuchten.
• Ist das Gefrierfach ausreichend heruntergekühlt, oder wird das Wetter wieder wärmer, schalten Sie den SuperKühlen-Schalter wieder aus, um den Stromverbrauch zu reduzieren.
• Wenn Sie das Gerät zum ersten Mal einschalten, sollte das Gerät ungebär 24 Stunden laufen, bis es auf eine zufriedenstellende Temperatur herunterkühlt.
• Offnen Sie in dieser Zeit nicht zu oft die Tur und geben Sie nicht zu weitere Nahrungsmittel in das Gerät.
  Schnellgefrierten: Bei Umgebungstemperaturen oberhalb 16^ können Sie diesen Schalter als Schnellgefrierten-Schalter einsetzen.
• Supergefrierfung: Wenn die Umgebungstemperatur mehr als 16^ beträgt, muss dieser Schalter als Supergefrierschalter genutzt werden.itte aktivieren Sie diesen Schalter beim Einlagern frischer Lebensmittel zur Maximierung der Gefrierkapazitat. Nach Einlagern frischer Lebensmittel im Tiefkuhlbereich genugt es im Allgemeinen, den Schalter 24 Stunden eingeschaltet zu halten.itte deaktivieren Sie die Funktion 24 Stunden nach Einlagern frischer Lebensmittel zum Energiesparen.

4.3. Warnhinweise zu den Temperatureinstellungen

• Die Umgebungstemperatur, die Temperatur der frisch eingelagerten Nahrungsmittel sowie die Häufigkeit, mit der die Tur geöffnet wird, beeinflussen die Temperatur im Kühlfach. Ändern Sie die Einstellungen, falls dies erforderlich ist.
• Für einen möglichest effizienten Betrieb

solle das Gerät nicht in Umgebungen unter 10^ betrieben werden.

Die Thermostatinstellung solle je nach Häufigkeit der Türoeffnung, nach Nahrungsmittelmenge und der Umgebung am Aufstellungsordt eingestellt werden.
- Um eine vollständige Kuhlung zu erreichen, muss Ihr Kühlschrank nach dem Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben werden. Halten Sie die Türen des Geräts in dieser Zeit möglichst geschlossen und geben Sie nicht zuviel Nahrungsmittel hinein.
- Wenn das Gerät ausgeschaltet oder ausgesteckt wird, und Sie es wieder einschalten oder einstecken, lauft es erst mit einer Verzögerung von 5 Minuten wieder an, damit der Kompressor nicht beschädigt wird. Nach 5 Minuten lauft das Gerät wieder normal.
- Ihr Gefriergerät ist für den Betrieb in den Umgebungstemperaturbereichen laut den Normen für die am Typenschild angegebene Klimaklasse ausgelegt. Aus Gründen der Kühleffizienz wird nicht empfohlen, den Kühlschrank in Umgebungstemperaturen außerhalb des angegebenen Bereichs zu betreiben.
- These Geräte wurden für eine Umgebungstemperatur zwischen 16^ - 32^ entworfen

Klimaklasse U	Umgebungstemperatur °C
T zwischen 16 und 43 °C
ST zwischen 16 und 38 °C
N	zwischen 16 und 32 °C
SN	zwischen 10 und 32 °C

4.4.Zubehör

4.4.1. Eisschale

• Eisschale nur zu Dreiviertel mit Wasser füssen und gefrieren halten.
  Die Eiwürfel lose n sich aus der Schale durch Verwinden oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird.

4.4.2. "Tür offen" -Anzeige: (für eintürige Kühlschranke mit Gefrierfach)

Die "Tur offen"-Anzeige am Schloss zeigt an, ob die Tur richtig verschlossen ist oder nicht.
- Wenn die rote Anzeige sightbar ist, ist die Türe noch offen.
- Wenn die rote Anzeige nicht sightbar ist, ist die Türe korrekt verschlossen.
- Beachten Sie, dass die Türe des Gefrierfaches immer gut verschlossen ist. Somit wird das Auftbau den Lebensmittel im Gefrierfach verhindert; dickes Eis und Frostaufbau im Gefrierfach sowieunnotig steigender Energieverbrauch werden somit vermieden.

Die Bilder und Beschreibungen der Zubehörteile kann je nach Kühlschrankmodell variieren.

5. LAGERUNG VON LEBENSMITTELN IM GERÄT

5.1. Kuhlschrank

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fordsert, sollte man Flüssigkeiten zugedeckt in den

Kühlschrank stellen. Der Reif neigt namlich dazu, sich in den kaltesten Punkten des Verdampfers zu konzentrieren und fordert das Abtauen.

• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschranks, da diese daran anfrieren können. Vermeiden Sie früiges Öffnen der Tür.
• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollenn diese im kaltesten Teil des Kühlschranks verstaut werden. Diese befindet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.
• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

Nahrungsmittel	Lagerzeit	Position im Kühlteil
Gemüse und Obst	1Woche	Im Gemüsefach (ohne Verpackung)
Fleisch und Fisch	2 bis 3 Tage	In Plastikfolie oder -beuteln oder in einem Fleischbehälter (auf dem Glaseinschub)
Frischer Käse 3 bis 4 Tage		Im speziellen Türfach
Butter und Margarine	1Woche	Im speziellen Türfach
Produkte in Flaschen, Milch und Joghurt	Bis zum vom Hersteller empfohlenen Ablaufdatum	Im speziellen Türfach
Eier 1 Monat In der Eierablage
Fertige Gerichte	Alle Regale

5.2. Gefrierfach

Das Gefrierfach wird zur langfristigen Aufbewährung von Lebensmitteln und zur Herstellung von Eiswurfeln genutzt.
- Achten Sie drauf, daß die einzufrierenden Lebensmittel mit der größeren Oberfläche auf der Gefrieroberfläche liegen.
- Bereits eingefrore Nebensmittel so lagern, daß sie nicht mit den neu einzufrierenden Packungen in Berührung kommt. Dies könnte ein leichtes Auftauen bewirken.
Die Ware portionsgerecht fur ihren Haushalt abpacken und einfrieren.
- Ware, die während des Abtauens des Gefrierfaches im Kühlschrank aufbewahrt wurde, muss nach wieder Einlagerung im Gefrierfach sochnell wie möglich verzehrt werden. Temperaturerhöhungen verringern die Aufbewahrungsdauer der Lebensmittel.
- Stellen Sie niemals warme Lebensmittel in das Gefrierfach. Diese **wurden bereits eingefrore Nost auftauen.
- Bei Lagerung von Tiefkuhlkost ist die vom Hersteller angegeben Lagerzeit unbedingt einzuhalten. Enthalten diese keine Informationen, sollen die Lagerzeit von 3 Monaten ab Kaufdatum nicht übersritten werden.
- Achten Sie beim Kauf von Tiefkuhlkost auf eine sachgerechte Verpackung und Lagertemperatur.
- Tiefkuhlkost sollte in einer Kühltasche transportiert werden und so schnell wie möglich in das Gefrierfach gebracht werden.
- Sollte die Verpackung von gefrorenen Gütern feucht und aufgebläht sein, kann man von einer unsachgemäßen Lagerung und einem Verderb des Inhaltes ausgehen.
Die Lebensdauer von eingefrorenen Lebensmittel hangt von verschiedenen Faktoren ab: der Umgebungstemperatur, Thermostatposition, früigem Turoffnen, Beschaffenheit der Lebensmittel und den

Transportbedingungen vom Geschäft bis nach Hause. Beachten Sie immer die Herstellerinformationen und überschreiben Sie niemals die angegebene Lagerzeit.

Hinweis: Ist das Gerät in Betrieb und die Gefrierfach-Tür wird geöffnet und wieder geschlossen, saugt sich die Dichtung so stark an, daß sich die Tur für kurze Zeit erschwert öffnenlässt. Dies ist kein Grund zur Sorge, es sorgt dafür, daß die Tur gut verschlosten ist. Nach einer Stabilisierungsphase ist die Tur wieder leicht zu öffnen.

Fisch und Fleisch Vorbereitung		Lagerdauer (Monate)	Auftau-Zeitraum bei Raumtemperatur-Stunden-
Rindersteak	Verpackt zum Einfrieren in praktischen Portionen	6-10 1-2
Lammfleisch	Verpackt zum Einfrieren in praktischen Portionen	6-8 1-2
Kalbbraten	Verpackt zum Einfrieren in praktischen Portionen	6-10 1-2
Kalbwürfel In kleinen Stücken 6-10	1-2
Schafwürfel In/Stücken 4-8 2-3
Hackfleisch	Verpackt in praktischen Portionen, ungewürzt	1-3 2-3
Innereien (Stück) In Stücken 1-3	1-2
Wurst/Salami	Muss verpackt werden, auch wenn es mit Folie überzogen ist.	Bis es gut aufgetaucht
Huhn und Truthahn	Verpackt zum Einfrieren in praktischen Portionen	7-8 10-12
Gans/Ente	Verpackt zum Einfrieren in praktischen Portionen	4-8 10
Reh - Hase - Wildschwein	2.5 kg Portionen und ohne Knochen	9-12 10-12
Süßwasserfische (Forellen, Karpfen, Hecht, Katze, Fisch)	Es sollte gewaschen und getrocknet werden, nach dem es auchinnen gereinigt und skaliert ist, die Schwanz- und Kopfteile sollen abgeschritten werden.	2 Bis es gut aufgetaucht
Magerer Fisch (Barsch, Steinbutt, Flunder)		4-8 Bis es gut aufgetaucht
Fett-Fisch (Bonito, Makrele, Blauer Fisch, Sardellen)		2-4 Bis es gut aufgetaucht
Krebstiere Gereinigt und in Tüten	verpackt 4-6 Bis es gut aufgetaucht
Kaviar	In der Verpackung, Alu- oder Plastikdose	2-3 Bis es gut aufgetaucht
Schnecken	In der Verpackung, Alu- oder Plastikdose	3 Bis es gut aufgetaucht
Gemüse und Obst Vorbereiung		Lagerdauer (Monate)	Auftau-Zeitraum bei Raumtemperatur-Stunden-
Blumenkohl	Entfernen Sie die Blätter, teilen Sie den Kern in Teilen und lagern Sie es im Wasser welches eine keine Menge Zitrone enthalt	10 - 12	Es kann in gefrorener Form verwendet werden
Grüne Bohnen, Französische Bohnen	Reinigen und schneiden Sie sie in keine Stücke.	10 - 13	Es kann in gefrorener Form verwendet werden
Erbsen Schälen und waschen	Sie sie 12		Es kann in gefrorener Form verwendet werden
Pilze und Spargel	Reinigen und schneiden Sie sie in keine Stücke.	6 - 9	Es kann in gefrorener Form verwendet werden
Kohl In einer gereinigten Methode 6 - 8 2
Aubergine	Nach dem Waschen, Schneiden Sie es in Stücke von jeweils 2 cm	10 - 12	Voneinander getrennte Teller
Mais	Reinigen Sieihn und verpacken Sieihn als Kolben oder in Körnern	12	Es kann in gefrorener Form verwendet werden
Karotten	Reinigen Sie es und Schneiden Sie es in Scheiben	12	Es kann in gefrorener Form verwendet werden
Paprika	Entfernen Sie den Hinterteil, teilen Sie es in zwei Teile und trennen Sie die Samen	8 - 10	Es kann in gefrorener Form verwendet werden
Spinat Gewaschen 6 - 9 2
Äpfel und Birnen	Schneiden Sie es in Scheiben und schälen Sie die Schale	8 - 10 (Im Gefrierfach) 5
Aprikosen und Pfirsiche	Teilen Sie es in die Häufe und entfernen Sie die Samen	4 - 6 (Im Gefrierfach) 4
Erdbeeren und Himbeeren	Waschen und reinigen Sie sie 8 - 12 2
Gekochtte Früchte	In einer Tasse mit zusätzlich 10% Zucker	12	4
Pflaumen, Kirschen, Sauerkirschen	Waschen Sie sie und entfernen Sie die Hinterteile	8 - 12 5 - 7

Milchprodukte und Gebäck		Vorbereitung	Lagerdauer (Monate)	Lagerbedingungen
Verpackte (Homogenisiert) Milch		In der eigenen Verpackung 2	-3 Nur homogenisierte Milch
Käse - ohne Frischkäse In S		Scheiben 6 - 8		Sie konnen sie in ihren ursprünglichen Verpackungen für kurze Zeit lagern. Für die Lagerung von längeren Zeiten sollenn Sie sie in Plastik Folien verpacken.
Butter, Margarine In der eigenen Verpackung 6
Ei Weiss 10 - 12				30 g entsprechen einem Eidotter
Flüssigei (Eiklar und Eidotter)		Es ist sehr gut gemischt, eine Prise Salz oder Zucker hinzugeführct, damit es nicht zu dick wird	10	50 g entsprechen einem Eidotter
Eigelb		Es ist sehr gut gemischt, eine Prise Salz oder Zucker hinzugeführct, damit es nicht zu dick wird	8 - 10	30 g entsprechen einem Eidotter

6. REINIGUNG UND WARTUNG

Vor der Reinigung Stecker aus der Steckdoseziehen.

• Gerät nicht mit Wasser übergiessen.

Der Kuhlraum sollte in regelmäßigen Abständen gereinigt werden. Benutzen Sie hierfür eine Lösung aus lauwarmem Wasser und Natron.

Zubehörteile separat mit Seifenwasser reinigen. Nicht in den schirrspüler geben.

• Keine scheuernden oder atzenden Reinigungsmittel verwenden. Nach der Reinigung einfach mit klarem Wasser nachwischen und sorgfältig trocknen. Schließlich Netzstecker mit trockenen Händen wieder in die Steckdose stecken.
• Um Energie zu sparen und die Produktivität zu erhalten soll der Kondensator (Riffelblech auf der Rückseite) mindestens 2 x jährlich mit einem Besen gereinigt werden.

STELLEN SIE SICHER, DASS IHR KUHLSCHRANK WAHREND REINIGUNG AUSGESTECKT IST.

6.1. Kuhlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet Dort von selbst.
  Die Abtauuwasserschale und die Abtaurinne sollen ab und an gereinigt werden. Achten Sie daraufuf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks staat in der Auffangschale sammelt.
• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung geben.

6.2. Abtauen des Gefrierfaches

Achtung: Benutzen Sie niemals scharfe Metallgegenstände für diesen Vorgang, da sie den Kuhlkreislauf beschädigen konnen, außer es wird vom Hersteller empfohlen.

• Nach einer gewissen Zeit wird sich Eis in bestimmten Bereichen des Gefrierfaches bilden. Es sollte regelmäßig entfern werden (benutzen Sie den Plastikschaber, falls vorhanden).
  Das Gefrierfach muss ganz abgetaut werden, wenn die Eisschicht dicker als 3 - 5mm ist, damit gewährleistet bleibt, dass das Gefrierfach zuverlassig arbeitet.
• Ein Tag bevor Sie das Gefrierfach abtauen, stellen Sie das Thermostat auf Position „5", um die Lebensmittel vollständig einzufrierten.
• Wahlrend des Abtauens sollen die gefrorenen Lebensmittel in mehrere Papierlagen gewickelt werden und an einem kühlen Ort aufbewahrt werden. Ein unvermeidlicher Temperaturanstieg wird ihre Haltbarkeit verringn. Verbrauchen Sie diese Lebensmittel innerhalb kürzester Zeit.

• Stellen Sie den Thermostatknopf auf Position „ und schalten Sie das Gerät aus.

• Lassen Sie die Türe auf; damit das Gerätschneller abtauen kann. Entfern den Sie das Abtauwasser aus dem Fach.

• Reinigen Sie die Innenseite des Gefrierfaches von Hand mit lauwarmem Wasser und etwas Reinigungsmittel.
• Benutzen Sie niemals Scheuermittel oder aggressive Reiniger.
• Trocknen Sie die Innenseite des Gefrierfachs, stecken Sie das Netzkabel ein und stellen Sie den Thermostatknopf auf Position „5". Nach 24 Stunden stellen Sie das Thermostat wieder auf die gewünschte Position.

6.3. Wechseln der Gluhlampe

Wenn Sie die Gluhlampe aus dem Kuhlteil wechseln sollen:

1. Netzstecker aus der Steckdoseziehen
2. Lichtdeckel durch Drucken der seitlichen Haken entfernen.
3. Tauschen Sie die defekte Gluhlampe gegen eine Neue aus (max. 15 W)
4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Kundenservice, da sie nur von autorisiertem Personal ausgewechselt werden sollen.

7. TRANSPORT UND STANDORTÄNDERUNG

7.1. Transport und Änderung des Standortes

Die Orginalverpackung muss nicht verwendet werden.
- Wahrend des Transportes Gerät mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnahmen oder mit Klebestreifen befestigen.

Achten Sie darauf, den Gefrierschrank nur in aufrechte Lage zu transportieren.

8. BEVOR SIE DEN KUNDENDIENST RUFEN

Sollte der Kühlschrank nicht richtig Funktionieren, konnte das eine geringfügige Ursache haben. Daher prüfen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen.

Das Gerät kühlt nicht

Prüfen Sie, ob:

• sich evtl. ein Stromausfall ereignet hat,
• der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
• der Thermostatknopf auf „eingestellt ist,
• die Steckdose defekt ist. Um das zu prufen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es Funktioniert.

Das Gerät kühlt nicht richtig

Prüfen Sie, ob

• zu weitere frische Speisen in das Gerät gegeben wurden,
• die Türen nicht richtig geschlossen sind.
• in den Einbaumöbeln genügend Lüftungsöffnungen vorhanden sind, wie in

der Installationsanleitung angegeben.

Das Gerat gibt Gerausche von sich:

Das Kuhlmittel, das in den Leitungen des Kuhlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Gerausch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als vollig normal anzusehen. Sollten Sie andersartige Gerausche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
• ob die Gegenstände auf oder in dem Kühlschrank vibrierten.

Sollte sich Wasser am Kühlschrankboden ansammeln

prufen Sie, ob:

das Abflussloch des Abtauwassers verstopf ist (sollte das der Fall sein, reinigen Sie die Öffnung mit dem mitgelieferten Drainageworkzeug).

Falls Ihr Kuhlgerät nicht richtig kühlen sollen:

Ihr Kuhlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kuhlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kuhlleistung darunter leiden.

Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine)dünne Reifschicht oder eine Tropfen Wasser. Das ist vollig normal. Das Gerät solle nur dann abgetaut werden, wenn sich an der Rückwand eine

ziemlich dicke Eisschicht gebildet haben sollte.

• Wenn das Gerät für längerere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position „Tauen Sie das Gerät ab und setzen Sie danach die Tur offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

9. TIPPS ZUM ENERGIESPAREN

1. Stellen Sie das Gerät in einem kühlen, gut belufteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder besoin Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.
2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
3. Geben Sie gefrorene Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefe Temperatur der gefrorenen Nahrungsmittel unterstützt während des Auftauens die Kühlfunktion im Kühlteil. Dies spart Energie. Werden die Nahrungsmittel außerhalb des Geräts aufgetaat, wird Energie verschwendet.
4. Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das Gerät gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlangert sich dadurch. Durch das Verschlieben wird außer dem die Geruchsbildung verhindert.
5. Offnen Sie die Gerätetür immer nur möglichst kurz, wenn Sie etwas hineingegeben.
6. Halten Sie auch die Deckel der verschiedenen Kuhlfacher im Kuhlteil immer geschlossen (Gemüsefach, Kuhlfach etc.)
7. Die Turdichtung muss stets sauber und flexibel gehalten werden. Tauschen Sie abgenützte Dichtungen aus.

CONTENTS

1.SAFETYINSTRUCTIONS 22

1.1. General SafetyWarnings 22
1.2.InstallationWarnings 24
1.3.During Usage 25

2. INSTALLATION 26
