BEDIENUNGSANLEITUNG ABCDC16583 CANDY

L’ELECTRICITE PEUT ETRE

LA PORTE ET LA CHARGE

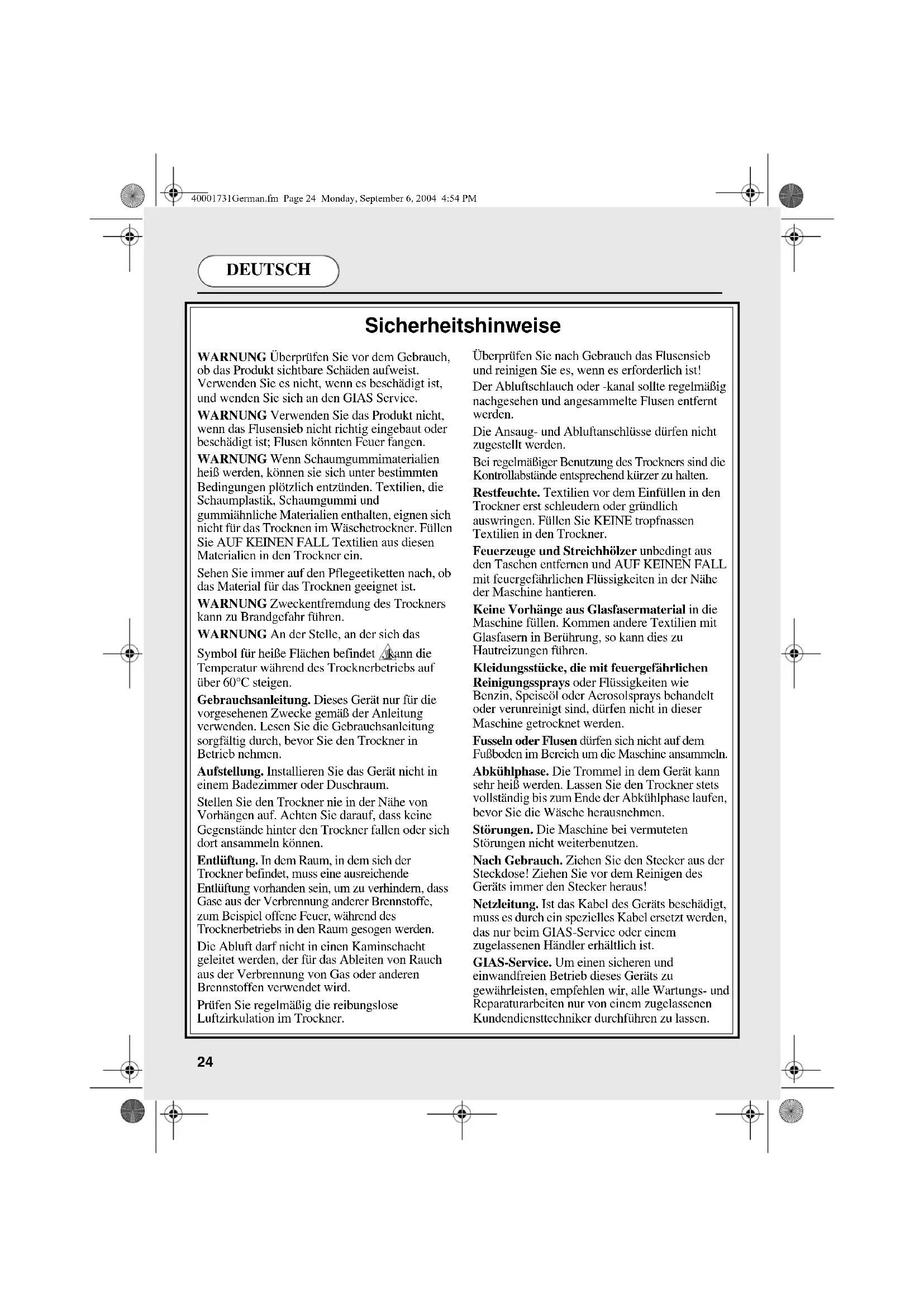

Sicherheitshinweise WARNUNG Überprüfen Sie vor dem Gebrauch, ob das Produkt sichtbare Schäden aufweist. Verwenden Sie es nicht, wenn es beschädigt ist, und wenden Sie sich an den GIAS Service. WARNUNG Verwenden Sie das Produkt nicht, wenn das Flusensieb nicht richtig eingebaut oder beschädigt ist; Flusen könnten Feuer fangen. WARNUNG Wenn Schaumgummimaterialien heiß werden, können sie sich unter bestimmten Bedingungen plötzlich entzünden. Textilien, die Schaumplastik, Schaumgummi und gummiähnliche Materialien enthalten, eignen sich nicht für das Trocknen im Wäschetrockner. Füllen Sie AUF KEINEN FALL Textilien aus diesen Materialien in den Trockner ein. Sehen Sie immer auf den Pflegeetiketten nach, ob das Material für das Trocknen geeignet ist. WARNUNG Zweckentfremdung des Trockners kann zu Brandgefahr führen. WARNUNG An der Stelle, an der sich das Symbol für heiße Flächen befindet , kann die Temperatur während des Trocknerbetriebs auf über 60°C steigen. Gebrauchsanleitung. Dieses Gerät nur für die vorgesehenen Zwecke gemäß der Anleitung verwenden. Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie den Trockner in Betrieb nehmen. Aufstellung. Installieren Sie das Gerät nicht in einem Badezimmer oder Duschraum. Stellen Sie den Trockner nie in der Nähe von Vorhängen auf. Achten Sie darauf, dass keine Gegenstände hinter den Trockner fallen oder sich dort ansammeln können. Entlüftung. In dem Raum, in dem sich der Trockner befindet, muss eine ausreichende Entlüftung vorhanden sein, um zu verhindern, dass Gase aus der Verbrennung anderer Brennstoffe, zum Beispiel offene Feuer, während des Trocknerbetriebs in den Raum gesogen werden. Die Abluft darf nicht in einen Kaminschacht geleitet werden, der für das Ableiten von Rauch aus der Verbrennung von Gas oder anderen Brennstoffen verwendet wird. Prüfen Sie regelmäßig die reibungslose Luftzirkulation im Trockner. Überprüfen Sie nach Gebrauch das Flusensieb und reinigen Sie es, wenn es erforderlich ist! Der Abluftschlauch oder -kanal sollte regelmäßig nachgesehen und angesammelte Flusen entfernt werden. Die Ansaug- und Abluftanschlüsse dürfen nicht zugestellt werden. Bei regelmäßiger Benutzung des Trockners sind die Kontrollabstände entsprechend kürzer zu halten. Restfeuchte. Textilien vor dem Einfüllen in den Trockner erst schleudern oder gründlich auswringen. Füllen Sie KEINE tropfnassen Textilien in den Trockner. Feuerzeuge und Streichhölzer unbedingt aus den Taschen entfernen und AUF KEINEN FALL mit feuergefährlichen Flüssigkeiten in der Nähe der Maschine hantieren. Keine Vorhänge aus Glasfasermaterial in die Maschine füllen. Kommen andere Textilien mit Glasfasern in Berührung, so kann dies zu Hautreizungen führen. Kleidungsstücke, die mit feuergefährlichen Reinigungssprays oder Flüssigkeiten wie Benzin, Speiseöl oder Aerosolsprays behandelt oder verunreinigt sind, dürfen nicht in dieser Maschine getrocknet werden. Fusseln oder Flusen dürfen sich nicht auf dem Fußboden im Bereich um die Maschine ansammeln. Abkühlphase. Die Trommel in dem Gerät kann sehr heiß werden. Lassen Sie den Trockner stets vollständig bis zum Ende der Abkühlphase laufen, bevor Sie die Wäsche herausnehmen. Störungen. Die Maschine bei vermuteten Störungen nicht weiterbenutzen. Nach Gebrauch. Ziehen Sie den Stecker aus der Steckdose! Ziehen Sie vor dem Reinigen des Geräts immer den Stecker heraus! Netzleitung. Ist das Kabel des Geräts beschädigt, muss es durch ein spezielles Kabel ersetzt werden, das nur beim GIAS-Service oder einem zugelassenen Händler erhältlich ist. GIAS-Service. Um einen sicheren und einwandfreien Betrieb dieses Geräts zu gewährleisten, empfehlen wir, alle Wartungs- und Reparaturarbeiten nur von einem zugelassenen Kundendiensttechniker durchführen zu lassen. 40001731German.fm Page 24 Monday, September 6, 2004 4:54 PM25 DEUTSCH Sicherheitshinweise 24 Sieb 27 Elektro-Anschluss 25 Kondenswasser-Behälter 28 Installation 26 Kondensator 28 Vorbereitung der Füllung 26 Trocknungswerte 29 Vorbereitung der Textilien 26 Schalter & Anzeigen 30 Maximales Fassungsvermögen Betrieb 31 (Trockengewicht) 26 Reinigung des Trockners 32 Sortierung der Füllung 26-27 Technische Daten 32 Nicht für den Trockner geeignet 27 Bei Betriebsstörungen 33 Energiesparen 27 Öffnen der Tür 27

GEBRAUCHSANLEITUNG BITTE SORGFÄLTIG DURCHLESEN

Dieses Gerät muss gemäß der Anweisungen dieser Gebrauchsanleitung benutzt werden. Es ist nur für die Trocknung von Haushaltstextilien und Kleidungsstücken geeignet, die mit Wasser gewaschen wurden. Der Trockner DARF AUF KEINEN FALL mit chemischen Reinigungsflüssigkeiten in Berührung kommen. Zu Ihrer eigenen Sicherheit muss der Trockner richtig installiert werden. Sollten Sie bezüglich der Installation Fragen haben, rufen Sie die für Ihr Land angegebene Nummer für den GIAS-Service an. Bevor Sie den Trockner das erste Mal benutzen: ● lesen Sie die Gebrauchsanleitung bitte sorgfältig durch! ● entfernen Sie alle in der Trommel befindlichen Gegenstände. ● wischen Sie die Innenseiten der Trommel und Tür mit einem feuchten Tuch aus, um den beim Transport eventuell dort angesammelten Staub zu entfernen. WICHTIG: Dieser Trockner darf nur für die Trocknung von Haushaltstextilien und Kleidungsstücken benutzt werden, die vorher in Wasser gewaschen worden sind. AUF KEINEN FALL Stoffe in der Maschine trocknen, die mit chemischen Reinigungsmitteln behandelt wurden. Elektro-Anschluss Das Gerät ist mit einem geschweißten Stecker ausgestattet. Der Stecker ist so anzubringen, dass er nach der Installation des Geräts leicht aus der Steckdose zu ziehen ist. WICHTIG: Die Leitungsdrähte im Netzanschlusskabel sind farblich gemäß folgendem Code unterschieden: Blau - NEUTRAL Braun - STROMFÜHREND Grün-Gelb - ERDE Ist das Kabel des Geräts beschädigt, muss es durch ein spezielles Kabel ersetzt werden, das nur beim GIAS-Service oder einem zugelassenen Händler erhältlich ist. WARNUNG!

Installation WICHTIG: Der Trockner ist so zu installieren, dass die Ansaug- und Abluftanschlüsse nicht blockiert werden (Abb. 1).

Zwischen den Seitenteilen sowie zwischen dem Sockel der Maschine und den sie umgebenden Wänden, Schränken bzw. dem Fußboden ist ein Abstand von mindestens 12 mm einzuhalten. Um eine richtige Abluft zu gewährleisten, muss die Fläche zwischen dem Boden der Maschine und dem Fußboden frei bleiben. Der Trockner darf AUF KEINEN FALL in der unmittelbaren Nähe von Vorhängen aufgestellt werden. Achten Sie darauf, dass keine Gegenstände hinter und unter den Trockner fallen oder sich dort ansammeln, da hierdurch die Ansaug- und Abluftanschlüsse blockiert werden können. Vorbereitung der Füllung Wischen Sie vor der ersten Benutzung des Trockners die Innenseiten der Trommel und Tür mit einem feuchten Tuch ab. Vergewissern Sie sich anhand der Pflege- anleitungssymbole in jedem Wäschestück, dass die Wäsche, die Sie trocknen wollen, für eine Trocknung im Trockner geeignet ist. Vorbereitung der Textilien Überprüfen Sie, ob alle Verschlüsse zu und die Taschen entleert sind. Wenden Sie die Innenseiten der Textilien nach außen. Füllen Sie die Kleidungsstücke locker in die Trommel, so dass diese sich nicht verheddern. Überladen Sie die Trommel nicht – dies gilt insbesondere, wenn Sie große Teile trocknen, da die Wäsche sonst an der Trommel haften bleibt und nicht gleichmäßig trocknen kann. Maximales Fassungs- vermögen (Trockengewicht) ● Baumwolle max. 7 kg ● Synthetische Stoffe max. 3,5 kg Sortieren Sie die Füllung folgendermaßen: A) Anhand der Pflegeanleitungssymbole Am Kragen oder an der Sauminnenseite: Für Trockner geeignet. Im Trockner bei hoher Temperatur. Im Trockner nur bei geringer Temperatur. Nicht für den Trockner geeignet. B) Nach Menge und Volumen Ist die Füllmenge größer als das Fassungsvermögen des Trockners, sortieren Sie die Wäsche nach Stoffdicke (trennen Sie z.B. Handtücher von dünner Unterwäsche). C) Nach Stoffart Baumwolle/Leinen: Handtücher, Baumwolljersey, Bett- und Tischwäsche. Textilien aus Kunstfaser: Blusen, Hemden, Overalls, usw. aus Polyester 40001731German.fm Page 26 Monday, September 6, 2004 4:54 PM27 DEUTSCH oder Polyamid und auch Baumwoll/ Synthetikgemische. D) Nach Trocknungsgrad ● Sortieren Sie nach: bügelfeucht, Schranktrocken, usw. ● Für empfindliche Textilien drücken Sie zur Wahl einer niedrigeren Trocknungstemperatur den Knopf ‘FEINWÄSCHE’( ). ● Wählen Sie zur Lüftung oder Trocknung sehr empfindlicher Textilien die Option LÜFTUNG auf dem Programmwählschalter ( ). Nicht für den Trockner geeignet: Wollsachen, Seide, empfindliche Stoffe, Nylonstrümpfe, gewirkte Textilien, Stoffe mit Metall-Dekor, Kleidungsstücke mit PVC- oder Lederbesatz, Trainingsschuhe, voluminöse Wäschestücke wie Schlafsäcke usw. WICHTIG: Kleidungsstücke, die mit einem chemischen Reinigungsmittel behandelt worden sind, oder Gummibekleidung dürfen nicht im Wäschetrockner getrocknet werden (Brand- oder Explosionsgefahr). Energiesparen Füllen Sie nur gründlich ausgewrungene oder geschleuderte Wäsche in den Trockner. Je trockener die Wäsche, desto kürzer ist die Trocknungszeit, was sich energiesparend auswirkt. Es ist wirtschaftlicher, IMMER die maximale Füllmenge zu trocknen. Überschreiten Sie NIE die maximale Füllmenge, denn dies ist zeitaufwendig und Energieverschwendung. Achten Sie IMMER darauf, dass der Filter vor jedem Trocknungsvorgang sauber ist, um eine optimale Leistung zu erzielen. Füllen Sie AUF KEINEN FALL tropfnasse Wäschestücke in den Wäschetrockner, dies kann zu Schäden am Gerät führen, ist zeitaufwendig und kann die Leistung beeinträchtigen. Öffnen der Tür Ziehen Sie am Griff, um die Tür zu öffnen (Abb. 2). Um den Trockner wieder zu starten, schließen Sie die Tür und drücken die Taste ‘EIN’ (). Sieb WICHTIG: Damit der Wäschetrockner immer optimale Leistung erbringen kann, überprüfen Sie vor jedem Trocknungsvorgang, ob das Flusensieb sauber ist.

1. Ziehen Sie das Sieb nach oben (Abb. 3).

2. Öffnen Sie das Sieb wie auf der

3. Entfernen Sie die Flusen sanft mit einer

weichen Bürste oder den Fingerspitzen.

4. Klappen Sie das Sieb zusammen und

setzen Sie es wieder an seinen Platz ein. Flusensieb-Anzeige ( ) Die Anzeige leuchtet auf, wenn das Sieb gesäubert werden muss. Wenn die Wäsche nicht trocknet, kontrollieren Sie, ob das Sieb verstopft ist. WARNUNG!

Kondenswasser-Behälter Das während des Trocknungsvorgangs aus der Wäsche entzogene Wasser wird in einem Behälter unten im Trockner gesammelt. Wir empfehlen, den Behälter nach jedem Trockengang zu leeren. Um den Behälter herauszunehmen:

1. Ziehen Sie am Boden der

Wartungsklappe, bis diese sich aus der Schnappvorrichtung des Trockners herauslöst (Abb. 5). Der obere Teil kann dann herausgehängt und die Klappe vollständig entfernt werden.

2. Ziehen Sie kräftig am Handgriff und

ziehen Sie den Wasserbehälter aus dem Trockner heraus (Abb. 6). Halten Sie den Behälter mit beiden Händen. Im gefüllten Zustand wiegt der Kondenswasser- Behälter rund 4 kg (Abb. 7).

3. Öffnen Sie den Deckel des Behälters und

leeren Sie das Wasser aus (Abb. 8).

4. Setzen Sie den Deckel wieder auf und

schieben Sie den Behälter zurück in die Maschine. SCHIEBEN SIE IN FEST AN SEINEN PLATZ.

5. Montieren Sie die Wartungsklappe

wieder, indem Sie die Scharniere oben einklinken und die unteren Clips einschnappen lassen. Kondensator WICHTIG: Schalten Sie immer das Gerät aus und ziehen Sie den Stecker aus der Steckdose, bevor der Kondensator gereinigt wird. Damit der Trockner immer optimale Leistung erbringen kann, überprüfen Sie regelmäßig, ob der Kondensator sauber ist. Entfernen des Kondensators:

1. Entfernen Sie die Wartungsklappe

2. Drehen Sie die zwei Verschlusshebel

gegen den Uhrzeigersinn (Abb. 9).

3. Ziehen Sie das Kondensator-Teil heraus

4. Entfernen Sie etwaigen Staub oder

Flusen vorsichtig mit einem Tuch, reinigen Sie das Teil danach unter laufendem Wasser (Abb. 11) und drehen Sie es dabei so, dass das Wasser zur Entfernung von Staub und Flusen zwischen den Platten hindurchlaufen kann.

5. Passen Sie den Kondensator wieder ein

und stellen Sie sicher, dass er fest an seinen Platz gedrückt wird. Schließen Sie die zwei Verschlusshebel durch eine Drehung im Uhrzeigersinn.

6. Setzen Sie die Wartungsklappe wieder

ein. 40001731German.fm Page 28 Monday, September 6, 2004 4:54 PM29 DEUTSCH Trocknungswerte In der Tabelle sind die ungefähren Trocknungszeiten, je nach Stoffart und Feuchtigkeitsgehalt der Textilien, aufgeführt. BÜGELPROGRAMM KNITTERSCHUTZ FÜR LEICHTERES BÜGELN HINWEIS: Während der letzten 10 Minuten des Programms wird die Wäsche im kalten Luftstrom abgekühlt. TEMPERATUR- STUFE VOLLE BELADUNG MITTLERE BELADUNG GERINGE BELADUNG BAUMWOLLE HOCH 130-160 Min 70-80 Min 30-50 Min KUNSTFASER NIEDRIG – 70-80 Min 30-40 Min ACRYL NIEDRIG – 50-65 Min 20-30 Min 40001731German.fm Page 29 Monday, September 6, 2004 4:54 PMDEUTSCH

Schalterblende: Kontroll- und Lichtanzeige (Abb. 12)

1. Schaltknopf und Anzeige ‘EIN’ – zum Anstellen drücken. Die Anzeige leuchtet auf ().

2. Schaltknopf ‘FEINWÄSCHE’ – drücken Sie den Knopf, um eine niedrigere Temperatur

für empfindliche Textilien einzustellen. Drücken Sie den Knopf erneut, um wieder eine höhere Temperatur einzustellen ( ). HOHE Temperaturstufe NIEDRIGE Temperaturstufe

3. Drehschalter ‘TROCKNUNGSZEIT’ – für die Wahl der Trocknungszeit oder der Option

4. ‘FLUSENSIEB’-Anzeige – leuchtet auf, wenn das Sieb gereinigt werden muss ().

5. ‘KONDENSWASSER LEEREN’-Anzeige – leuchtet auf, wenn der Kondenswasser-

Behälter voll ist ( ). 40001731German.fm Page 30 Monday, September 6, 2004 4:54 PM31 DEUTSCH Betrieb

1. Öffnen Sie die Tür, und füllen Sie die

Wäsche in die Trommel. Achten Sie darauf, dass keine Kleidungsstücke von der Tür eingeklemmt werden.

2. Wenn Sie empfindliche Wäschestücke

trocknen, drücken Sie zur Einstellung einer niedrigeren Temperatur den Schaltknopf . Drücken Sie den Knopf nach dem Trocknungsvorgang erneut, um eine höhere Temperatur einzustellen. HOHE Temperaturstufe NIEDRIGE Temperaturstufe

3. Betätigen Sie den Drehschalter

‘TROCKNUNGSZEIT’, bis die gewünschte Trocknungszeit mit dem Symbol ▼ übereinstimmt. Die Einstellung ‘KNITTERSCHUTZ’ mit dem Symbol auf dem Drehschalter ‘TROCKNUNGSZEIT’ ermöglicht eine Form- und Knitterschutz- Funktion. Der Trockner erhitzt die Füllung für die Dauer von 9 Minuten, worauf eine Abkühlphase von 3 Minuten folgt, was insbesondere für Kleidungsstücke von Vorteil ist, die normalerweise einige Zeit vor dem Bügeln, z.B. in einem Wäschekorb, abgelegt werden. Kleidungsstücke können auch hart werden, wenn sie draußen an der Luft auf einer Wäscheleine oder in der Wohnung über Heizungen getrocknet werden. Das ‘KNITTERSCHUTZ’-Verfahren lockert die Liegefalten im Stoff, wodurch er sich schneller und leichter bügeln lässt.

4. Die Tür mit einem sanften Druck

schließen, bis Sie ein ‘Klick’-Geräusch hören.

5. Drücken Sie die Taste ‘EIN’. Die

Anzeige leuchtet auf und der Trocknungsvorgang beginnt.

6. Die Wäsche trocknet, während sie sich in

der thermostatisch kontrollierten Warmluft dreht. Um die Knitterbildung zu reduzieren und die Wäsche abzukühlen, wird die Wäsche in den letzten 10 Minuten im kalten Luftstrom in der Trommel gedreht.

7. Wenn das Programm vollständig beendet

ist, stoppt die Trommel und der Drehschalter zeigt auf das Symbol ▼. Öffnen Sie die Tür und nehmen Sie die Wäsche heraus.

8. Reinigen Sie das Sieb und leeren Sie den

Kondenswasser-Behälter nach jedem Trocknungsvorgang, damit der Trockner eine optimale Leistung erbringen kann. (Siehe Abschnitte ‘Sieb’ und ‘Kondenswasser- Behälter’.)

9. Reinigen Sie den Kondensator nach rund

10 Trocknungsvorgängen, damit der Trockner eine optimale Leistung erbringen kann. (Siehe Abschnitt ‘Kondensator’.) WARNUNG!

Reinigung des Trockners WICHTIG: Immer das Gerät ausschalten und den Stecker aus der Steckdose ziehen, bevor das Gerät gereinigt wird. Reinigen Sie nach jedem Trocknungsvorgang das Flusensieb und leeren Sie den Kondenswasser-Behälter. Der Kondensator muss regelmäßig gereinigt werden. Wischen Sie nach jeder Anwendungsphase die Innenseite der Trommel aus und lassen Sie die Tür einige Zeit offen stehen, damit sie durch die Luftzirkulation getrocknet wird. Reinigen Sie die Außenseite der Maschine und der Tür mit einem weichen Tuch. AUF KEINEN FALL Scheuerschwämme oder Scheuermittel benutzen. Um ein Verkleben der Tür zu verhindern, die Türdichtung in Abständen mit einem nicht scheuernden flüssigen Reiniger säubern. Technische Daten Trommelinhalt 115 Liter Maximales Fassungsvermögen 7 kg Höhe 85 cm Breite 60 cm Tiefe 60 cm Energieeffizienzklasse C Hinweis: Die elektrischen Daten befinden sich auf dem Betriebstypenschild an der Vorderseite des Trockners (bei offener Tür). 40001731German.fm Page 32 Monday, September 6, 2004 4:54 PM33 DEUTSCH Bei Betriebsstörungen Bei Störungen Ihres Wäschetrockners prüfen Sie zunächst die folgenden Punkte, bevor Sie einen Kundendiensttechniker rufen. Die Trocknungszeit ist zu lang/die Textilien sind nicht trocken genug: ● Haben Sie die richtige Trocknungszeit/ das richtige Programm gewählt? Siehe Seite 29. ● Waren die Textilien zu nass? Wurden die Textilien sorgfältig ausgewrungen oder geschleudert? ● Muss das Sieb gereinigt werden? Siehe Seite 27. ● Muss der Kondensator gereinigt werden? Siehe Seite 28. ● Ist der Trockner überladen? Siehe Seite

● Sind die Luftansaug- und Abluftanschlüsse sowie die Fläche unter dem Sockel des Trockners frei? ● Ist die Taste noch von einem früher gewählten Programm gedrückt? Siehe Seite 30. Der Trockner funktioniert nicht: ● Ist der elektrische Netzanschluss für den Trockner in Ordnung? Kontrollieren Sie diesen mit einem anderen Gerät, wie z.B. einer Tischlampe. ● Befindet sich der Stecker korrekt in der Steckdose? ● Gibt es einen Stromausfall? ● Ist die Sicherung herausgesprungen? ● Ist die Tür richtig geschlossen? Siehe Seite 31. ● Ist der Trockner sowohl am Netzanschluss als auch an der Maschine angestellt? Siehe Seite 30. ● Ist die Trocknungszeit oder das Programm gewählt worden? Siehe Seite

● Ist die Maschine nach dem Türöffnen wieder angestellt worden? Siehe Seite 27. ● Hat der Trockner den Betrieb eingestellt, weil der Kondenswasser-Behälter voll ist und entleert werden muss? Siehe Seite 28. Die Flusensieb-Anzeige leuchtet ● Muss das Sieb gereinigt werden? Siehe Seite 27. Die Anzeige ‘Kondenswasser leeren’ leuchtet ● Muss der Kondenswasser-Behälter geleert werden? Siehe Seite 28. Ist das Kabel des Geräts beschädigt, muss es durch ein spezielles Kabel ersetzt werden, das nur beim GIAS-Service oder einem zugelassenen Händler erhältlich ist. Sollten trotz obengenannter Kontrollen weiterhin Störungen bei Ihrem Trockner auftreten, wenden Sie sich bitte an den GIAS- Service, der Sie beraten kann. Der Kundendienst kann Sie möglicherweise telefonisch beraten oder mit Ihnen einen geeigneten Termin für einem Techniker im Rahmen der Garantie vereinbaren. Ihnen wird jedoch eventuell eine Gebühr berechnet, wenn sich herausstellt, dass Ihre Maschine: ● funktionsfähig ist. ● nicht gemäß der Installationsanweisung montiert worden ist. ● unsachgemäß benutzt wurde. 40001731German.fm Page 33 Monday, September 6, 2004 4:54 PMITALIANO
