Marke	Telefunken
Modell	TFEKGK178X10A++
Produkttyp	Kühl-Gefrierkombination
Stromversorgung	220-240 V ~ 50 Hz
Klimaklasse	N (16 °C bis 32 °C)
Kältemittel	R600a (entzündbar)
Thermostat	Positionen 1 bis 5 (Aus, Kalt, Kälter, Gefrieren)
Kühlabteil	Mit Gemüsefach, Ablagen, Flaschenablage, Eierablage
Gefrierabteil	Mit Schubladen, Eiswürfelbehälter, maximale Gefrierkapazität auf dem Typenschild angegeben
Beleuchtung	Austauschbare Glühlampe (max. 15 W) + LED-Anzeige (Austausch durch autorisiertes Personal)

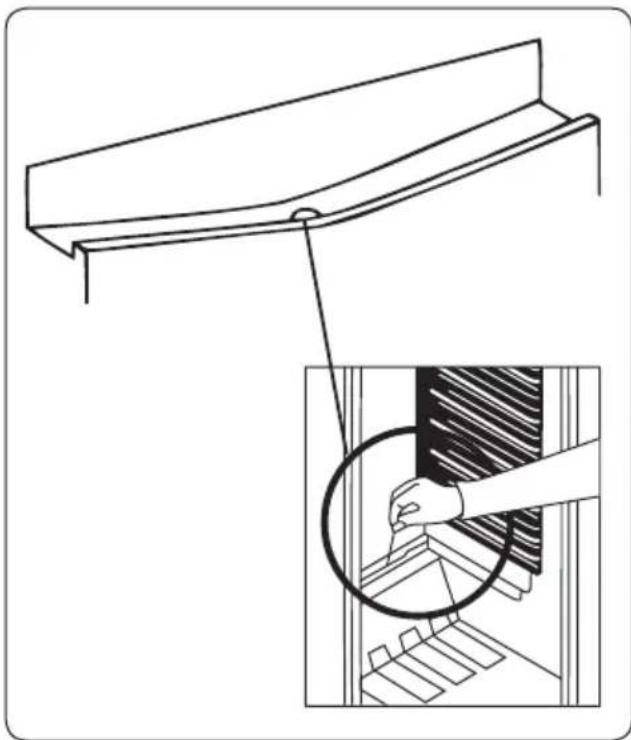

Abtauen Kühlraum	Automatisch (Wasser wird in Verdunstungsschale abgeleitet)
Abtauen Gefrierraum	Manuell (mitgelieferten Plastikschaber verwenden, keine scharfen Gegenstände benutzen)
Reinigung	Warmes Wasser und Natron, keine Scheuermittel verwenden
Sicherheit	Erdung erforderlich, keine Mehrfachsteckdosen verwenden, Kältekreislauf nicht beschädigen
Installation	Mindestabstand 50 cm zu Wärmequellen, 2 cm zwischen zwei Kältegeräten
Türanschlagwechsel	Möglich (Anleitung in der Bedienungsanleitung)
Reparierbarkeit	Glühlampe vom Benutzer austauschbar; LED-Anzeige und Kompressor durch Fachpersonal
Allgemeine Informationen	Nur für den Hausgebrauch, nicht über 2000 m Höhe verwenden

Häufig gestellte Fragen - TFEKGK178X10A++ TELEFUNKEN

Wie stelle ich die Temperatur des Kühlschranks ein?

Der Thermostat des Gefrierschranks regelt automatisch die Temperatur. Drehen Sie den Knopf auf eine Position zwischen 1 und 5. Für kurze Aufbewahrung verwenden Sie 1-2; für längere Zeit 3-4; zum Einfrieren frischer Lebensmittel Position 5. Nach dem Einfrieren zurück zur vorherigen Position. Vermeiden Sie häufiges Öffnen der Tür.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie zunächst, ob das Gerät richtig eingesteckt ist und der Hauptschalter der Wohnung eingeschaltet ist. Testen Sie die Steckdose mit einem anderen Gerät. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Wie wechsle ich den Türanschlag?

Schrauben Sie das obere Scharnier ab und bauen Sie die obere Tür aus. Schrauben Sie die Scharnierachse ab und montieren Sie sie auf der anderen Seite wieder an. Wiederholen Sie den Vorgang für die untere Tür. Entfernen Sie die untere Achse und setzen Sie sie neu ein. Setzen Sie die Kunststoffabdeckungen wieder ein. Befolgen Sie die detaillierten Schritte in der Bedienungsanleitung (Abschnitt 2.1).

Wie taue ich den Gefrierschrank ab?

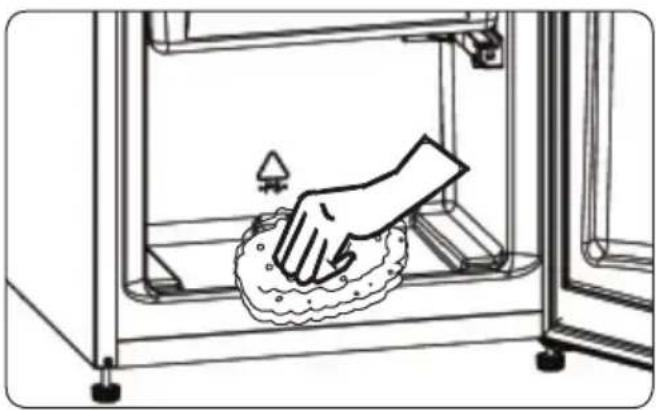

Wenn die Eisschicht 5 mm überschreitet, ziehen Sie den Stecker. Legen Sie die gefrorenen Lebensmittel in Zeitungspapier gewickelt an einen kühlen Ort. Stellen Sie zur Beschleunigung ein Gefäß mit heißem Wasser in das Fach. Verwenden Sie den mitgelieferten Plastikschaber, niemals Metallgegenstände. Trocknen Sie den Innenraum mit einem sauberen Tuch, bevor Sie das Gerät wieder einschalten.

Wie tausche ich die Glühlampe des Kühlschranks aus?

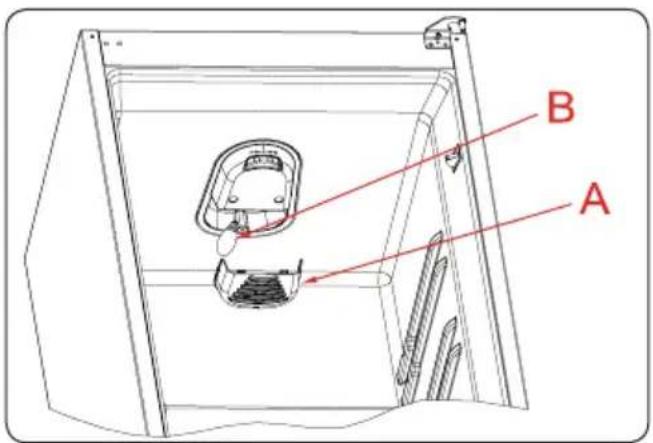

Ziehen Sie den Stecker. Drücken Sie die Haken der Lampenabdeckung (A) und entfernen Sie sie. Ersetzen Sie die Glühlampe (B) durch eine neue mit max. 15 W. Setzen Sie die Abdeckung wieder ein und stecken Sie den Stecker ein. Wenden Sie sich für die LED-Anzeige an einen Fachmann.

Welche Lebensmittel im Kühlschrank aufbewahren und wie lange?

Obst und Gemüse halten sich etwa 1 Woche im Gemüsefach. Fleisch und Fisch 2-3 Tage auf dem Glasregal. Frischkäse 3-4 Tage, Butter 1 Woche, Eier 1 Monat, abgefüllte Produkte bis zum Verfallsdatum. Bewahren Sie gekochte Speisen auf allen Ablageflächen auf.

Welche Lebensmittel einfrieren und wie lange?

Fleisch (Rind, Lamm, Geflügel) kann je nach Art 4 bis 12 Monate eingefroren werden. Gemüse (Blumenkohl, Bohnen, Erbsen) 6 bis 13 Monate. Obst (Erdbeeren, Himbeeren) 8 bis 12 Monate. Milchprodukte (Butter, Käse) 2 bis 8 Monate. Beachten Sie die auf der Verpackung angegebenen Zeiten und frieren Sie aufgetaute Produkte niemals wieder ein.

Wie reinige ich das Gerät richtig?

Ziehen Sie vor der Reinigung den Stecker. Verwenden Sie eine Lösung aus warmem Wasser und Natron. Reinigen Sie das Zubehör mit Wasser und Seife (nicht in der Spülmaschine). Verwenden Sie keine Scheuermittel. Spülen Sie mit klarem Wasser nach und trocknen Sie gründlich. Stecken Sie den Stecker mit trockenen Händen wieder ein.

Was tun bei Austritt von Kältemittel (R600a)?

R600a ist ein explosives Gas. Bei Austritt das Gerät von offenen Flammen und Wärmequellen fernhalten. Lüften Sie den Raum mehrere Minuten. Beschädigen Sie den Kältekreislauf nicht. Wenden Sie sich für die Reparatur an einen Fachmann.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät an einen kühlen, gut belüfteten Ort, geschützt vor Sonne und Wärmequellen. Lassen Sie warme Speisen abkühlen, bevor Sie sie hineinstellen. Öffnen Sie die Tür so wenig wie möglich. Halten Sie die Dichtungen sauber und in gutem Zustand. Tauen Sie regelmäßig ab, um Eisbildung zu vermeiden.

BEDIENUNGSANLEITUNG TFEKGK178X10A++ TELEFUNKEN

DE Kuhl- Gefrierkombination - Bedienungsanleitung

Fridge / Freezer - User ManualEN

R-Nummer :1017002500

S-Nummer :10280028

TFEKGK178X10A++

CONTENTS

1. VOR DER INBETRIEBNAHME 2

1.1.Allgemeine Warnhinweise 2
1.2. Aufstellung und Inbetriebnahme Ihres Kuhlschranks 4
1.3. Sicherheits-Warnhinweise 5
1.4. Alte und defekte Kuhlgeräte 6

2. MONTAGEANLEITUNG 7

2.1. Wechsel des Turanschlages 10

3. INNENAUSSTATTUNG UND ZUBEHÖRTEILE 11

4. BEDIENUNGSPANLEITUNG 11

4.1. Warnhinweise zu den Temperatureinstellungen 11
4.2.Zubehor 12

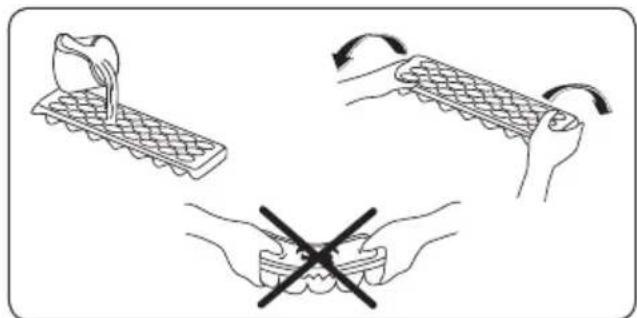

4.2.1.Eisschale 12

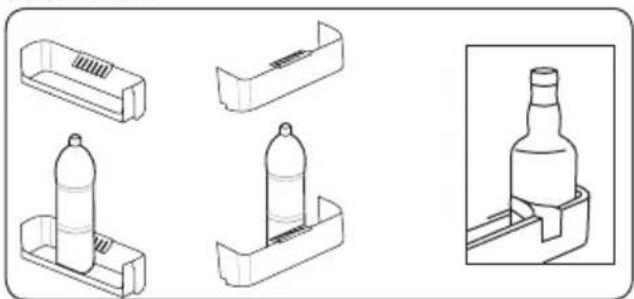

4.2.2. Flaschenhalter 12

5.SPEISEN RICHTIG EINLAGERN 12

5.1.Kuhlschrank 12
5.2.Gefrierschrank 13

6. REINIGUNG UND WARTUNG 17

6.1. Kuhlschrank abtauen 17
6.2. Gefrierschrank abtaen 17
6.3. Innenlampe des Kuhlschranks wechseln 18

7. TRANSPORT UND STANDORTÄNDERUNG 18

8. BEVOR SIE DEN KUNDENDIENST RUFEN 18

7.1. Transport und Änderung des Standortes 18
9. TIPPS ZUM ENERGIESPAREN 19

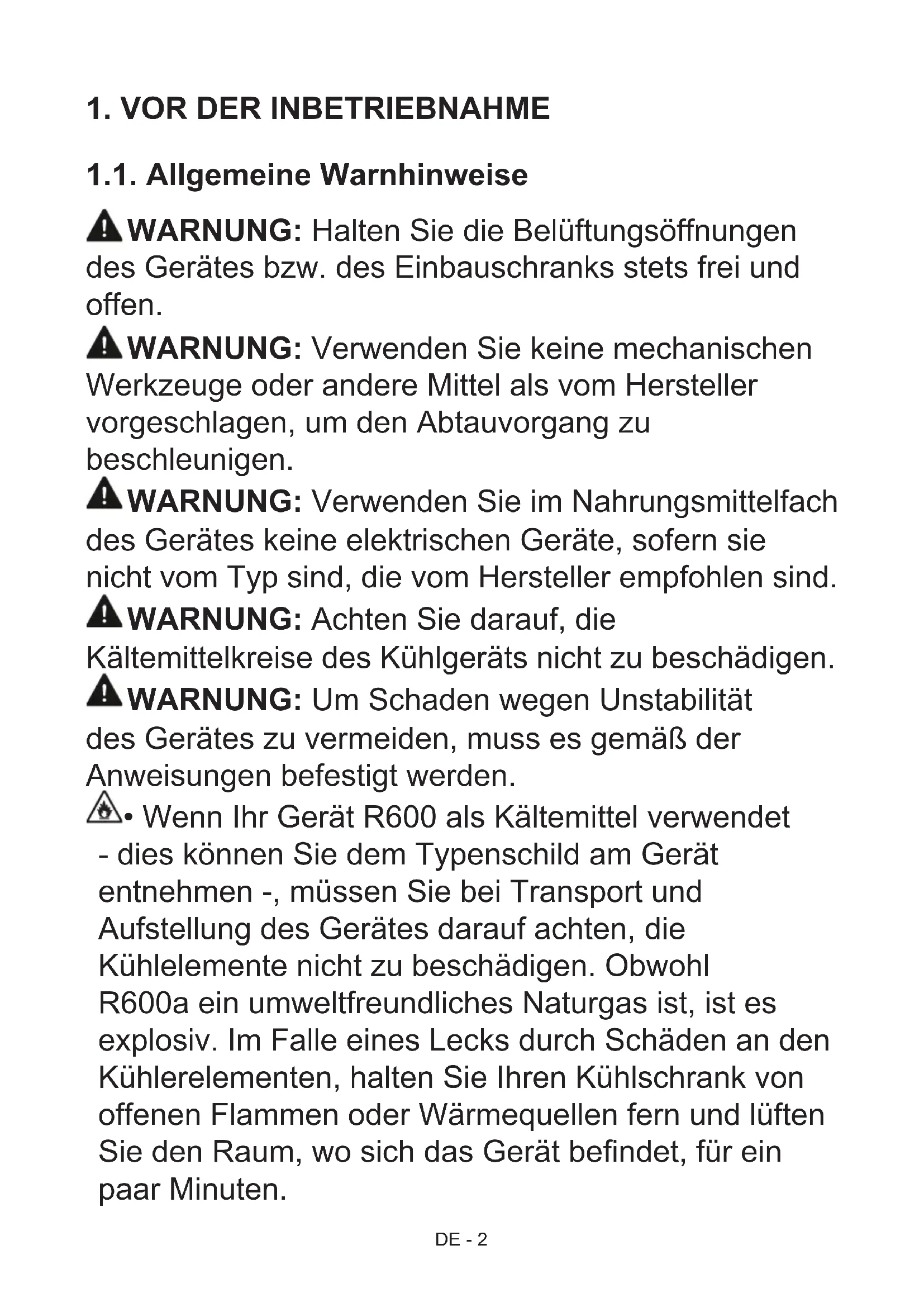

1. VOR DER INBETRIEBNAHME

1.1. Allgemeine Warnhinweise

WARNUNG: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen.
WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.
WARNING: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, sofern sie nicht vom Typ sind, die vom Hersteller empfohlen sind.
WARNUNG: Achten Sie daraufuf, die Kältemittelkreise des Kuhlgeräts nicht zu beschädigen.
WARNING: Um Schaden wegen Unstätigkeit des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.
- Wenn Ihr Gerät R600 als Kältemittel verwendet - dies können Sie dem Typenschild am Gerät entnahmen -, müssen Sie bei Transport und Aufstellung des Gerätes daraufuf achten, die Kühlelemente nicht zu beschädigen. Obwohl R600a ein umweltfreundliches Naturgas ist, ist es explosiv. Im Falle eines Lecks durch Schäden an den Kühlerelementen, halten Sie ihren Kühlschrank von offenen Flammen oder Wärmequellen fern und luften Sie den Raum, wo sich das Gerät befindet, für ein paar Minuten.

• Achten Sie beim Transportieren und Aufstellen des Kühlschranks daraufuf, den Kaltemittelkreislauf nicht zu beschädigen.
• Lagern Sie in thisem Gerät keine explosiven Stoffe wie Spraydosen mit brenbarem Treibmittel.
• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.;

-Personalküchenbereiche in Läden, Büros und anderen Arbeitsumgebungen
-Bauernhauser und von Kunden in Hotels, Motels und anderen Unterkünften
-Unterkünfte mit Bett und Frühstück;
-Catering und ähnliche Non-Retail-Anwendungen

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefahr zu vermeiden.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei dann sie stehen unter Aufsicht oder ausfuhrlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets daraufuf, dass Kinder niemals mit dem Gerät herumspielen.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Diese

Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, setzen Sie eine solche von einem qualifizierten Elektriker installieren.

• Dieses Gerätarf von Kindern ab 8 Jahren und äter und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne die nötige Erfahrung und das nötige Wissen verwendet werden, wenn diese unter Aufsicht stehen oder die Anweisungen zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen konnen. Kinder sollenn nicht mit dem Gerätspielern. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

1.2. Aufstellung und Inbetriebnahme Ihres Kühlschranks

Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

Die Betriebsspannung des Kuhlschranks betragt 220-240 V bei 50Hz.
- Nach der Installation muss der Stecker zugänglich sein.
- Wenn Sie das Gerät zum ersten Mal einschalten, kann ein merkwürdiger Geruch auftreten. Dieser verschwindet, wenn das Gerät zu kühlen beginnnt.
- Bevor Sie den Anschluss an die Netzspannung vornehmen, sollenn Sie sicherstellen, dass die Spannung auf dem Typenschild mit der Spannung des elektrischen Netzes in Ihr Heim übereinstimmt.

• Stecken Sie den Stecker nur in eine Dose mit Erdungsanschluss. Wenn die Dose keinen Erdanschluss hat oder der Stecker nicht passt, sollen den Sie einen autorisierten Elektrofachmann zu Rateziehen.
• Das Gerät muss an eine ordnungsgemäß installierte abgesicherte Steckdose angeschlossen werden. Netzteil (AC) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild des Gerätes (Typenschild ist auf der linken Innenseite des Gerätes) identisch sein.
• Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung mit nicht geerdeten Steckdosen entstehen können.
• Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.

• Ihr Kühlschrankarfniemals im Freien betriebenen oder im Regen stehengelassen werden.

• Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.

• Wenn der Kühlschrank geben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenflächen zu verhindern.
• Legen Sie keine schweren Gegenstände auf das Gerät.
• Reinigen Sie das Gerät gründlich, vor allem im Innenraum, bevor Sie es benutzen (siehe Reinigung und Wartung).
  Vorgehensweise bei der Installation in die Kucheneinheit wird im Abschnitt "Die Vorgehensweise bei der Installation in die Kucheneinheit" in der Installationsanleitung angegeben. Dieses Produkt soll in der richtigen Kucheneinheit verwendet werden.
  Die einstellbaren Vorderfüße müssen in der geeigneten Höhe fixiert werden, damit das Gerät in stabiler Position safer betreiben werden kann. Sie konnen die Beine durch Drehen im Uhrzeigersinn (oder in die entgegengesetzte Richtung) einstellen. Dies soll getan werden, bevor Nahrungsmittel in den Kühlschrank gelegt werden.
• Vor der Inbetriebnahme des Kühlschranks sollenn Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöffel Natriumbicarbonat beigeufigt haben. Wischen Sie mit frischem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein.
• Montieren Sie das Plastikdistanzstück (Teil mit weiß Flügeln an der Rückseite), indem Sie es wie in der Abbildung gezeigt um 90^ drehen. Dies verhindert, dass der Kondensator die Wand berührt.
• Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betriebnehmen, setzen Sie ihn vorher 3 Stunden

in aufrechter Stellung stehen. Stecken Sieihn erst dann ein. Dies stellt einen sicheren und effizienten Betrieb sicher. Andernfalls konnte der Kompressor beschädigt werden.
- Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Diese verliert sich, sobald der Kühlvorgang richtig eingesetzt hat.

1.3. Sicherheits-Warnhinweise

• Verwenden Sie keine Steckerleisten oder Verlängerungskabel.
• Ist der Netzstecker beschädigt, zerrissen oder verschlissen, * dürfen Sie ihn nicht mehr verwenden.
• Das Kabelarf nicht gedehnt, geknicht oder beschädigt werden.
• Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lassen Sie niemals Kinder mit dem Gerät speilen oder an der Tur hangen.
  Um elektrische Schläge zu vermeiden, dürfen Sie den Netzstecker niemals mit nassen Handen aus- oder einstecken!
• Geben Sie keine Glasflaschen oder Getrankedosen in den Gefrierteil. Flaschen oder Dosen konnten explodieren.
• Geben Sie zu ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit higherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.
• Wenn Sie Eis aus dem Gefrierteil fühmen, * dürfen Sie es nicht berühren, um Kälteverbrennungen und/oder Schnitte zu vermeiden.
• Berühren Sie gefrore Nebensmittel niemals mit nassen Handen! Essen Sie niemals Eis und Eiwürfel sofort nachdem Sie sie aus dem Gefrierschrank entnommen haben!
• Frieren Sie bereits aufgetaute oder geschmolzene Nahrungsmittel nicht wieder ein. Dies kann zu gesundheitlichen

Folgen wie Lebensmittelvergifting führen.

• Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.
  Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden.

1.4. Alte und defekte Kuhlgeräte

• Hat ihr alter Kühlschrank ein Schloss, so machen Sie theses vor der Entsorgung unbrauchbar. Andernfalls konnten sich Kinder beim Spieler in das Geräte einschließlich und verunglücken.
• Alte Kuhl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten sie deswegen daraufuf, bei der Entsorgung Ihres alten Kühlschranks die Umwelt nicht zu schädigen.
• Bitte Fragen Sie ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke.

Hinweise:

-itte lessen Sie theses Handbuch sorgfaltig durch,bevor Sie das Gerat aufstellen und in Betrieb behmen.Unser Unternehmen ist nicht fur Schaden haftbar, die durch missbruchliche Verwendung des Gerats entstehen.
- Befolgen Sie alle Hinweise am Gerät und in der Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.
- Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und damit ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.
- Dieses Gerät ist ausschließlich für die

Verwendung in Innenräumen entwickelt und damit nur zur Lagerung / Kuhlung von Nahrungsmitteln verwendet werden. Es ist nicht für die gewerbliche Nutzung geeignet und damit nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie.

Entsorgung des Gerätes

Altgeräte)dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

Außenverpackung aus Pappe

Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)

Folien und Beutel aus Polyäthylen (PE)

Spannbänder aus Polypropylen (PP).

Sollten es ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Solle das Gerät zur Reparatur eingeschiedt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie dieseitte umweltfreiundlich.

2. MONTAGEANLEITUNG

Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch.

Da das Gerätrecht gross und schwer ist. raten wir Ihnen den Einbau nicht alleine vorzunehmen.

Montieren Sie Ihr Gerät nur in einen davon vorgesehenen Einbauschrank. Diese darf nicht beschädigt sein.

Falls notwendig wechseln Sie den
Türanschlag vor dem Einbau. Die
Beschreibung hierzu finden Sie ab Seite 4.

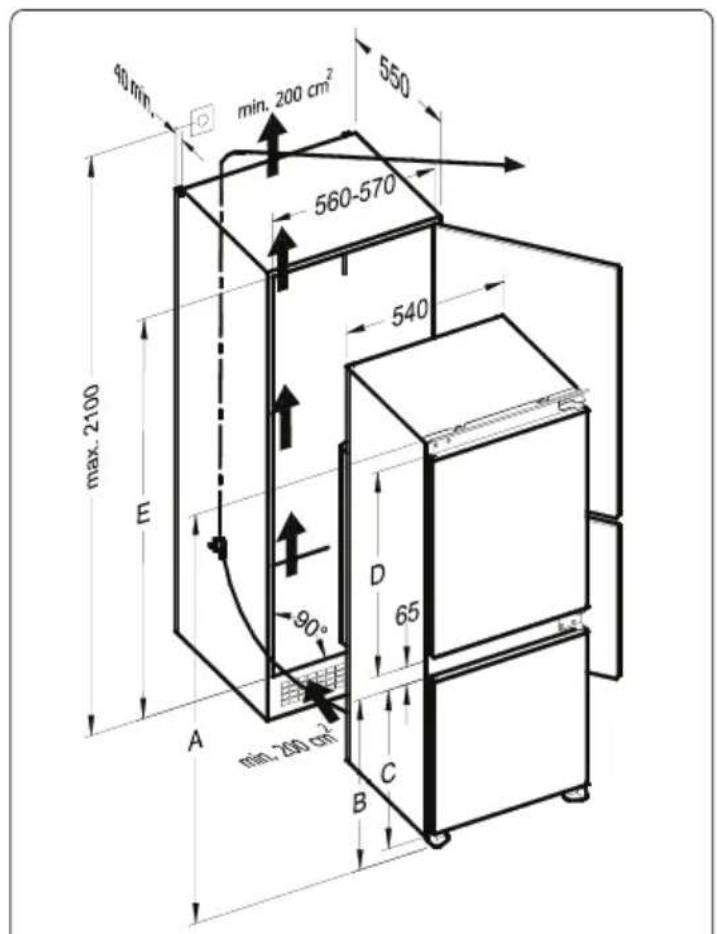

Überprüfen Sie die Bauteilgrößen nach Abbildung C. Die Position des Spalts zwischen den Turen mussen bei den Geräte turen und den Turen des Umbauschranks gleich sein.

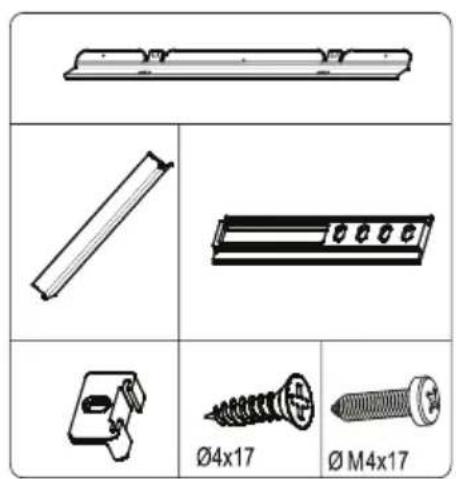

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

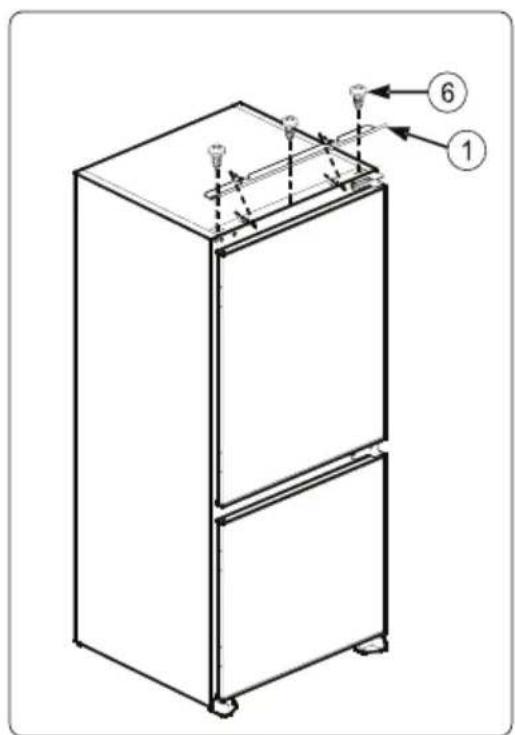

2. Folgen Sie der Abbildung D und schiben Sie die obere Befestigungsschiene in die Führungsschiene an der Oberseite des Kuhlgerätes und schrauben Sie diese mit den beiliegenden Schrauben fest.
3. Führn Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie daraufuf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder halten Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
4. !WARNUNG! Legen Sie das Netzkabel nicht über scharfe Kanten.

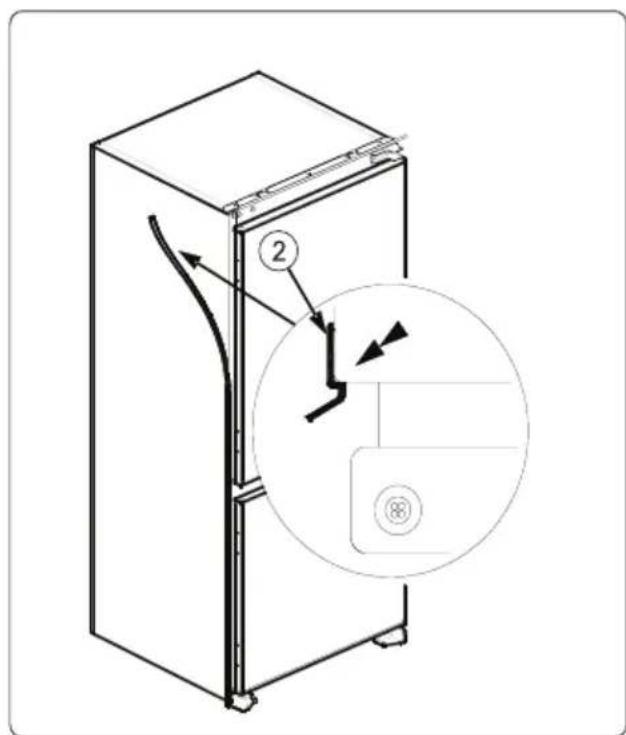

5. Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die ässere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.
6. Heben Sie nun dasVBorbereitete Gerat an und setzen Sie es vorsichtig in die Einbauöffnung ein.
7. Richten Sie das Gerät anhand der Seite

mit dem Dichtungsband so aus, daß kein Luftspalt mehr zwischen Dichtungsband und Einbauchrank zu sehen ist.

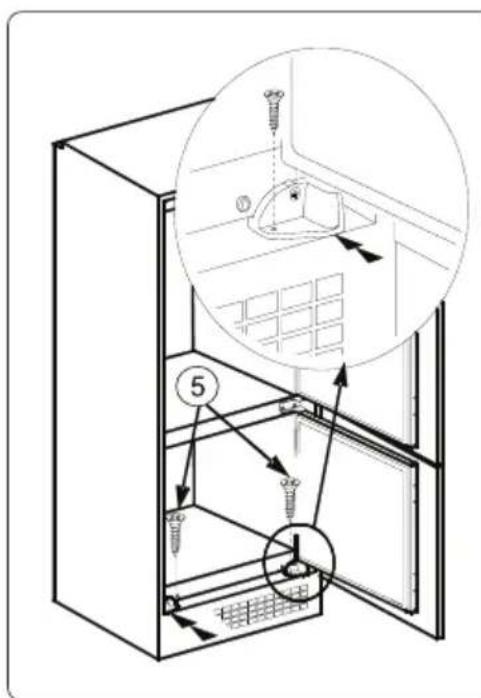

1. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben⁵ am Boden der Einbauöffnung fest.

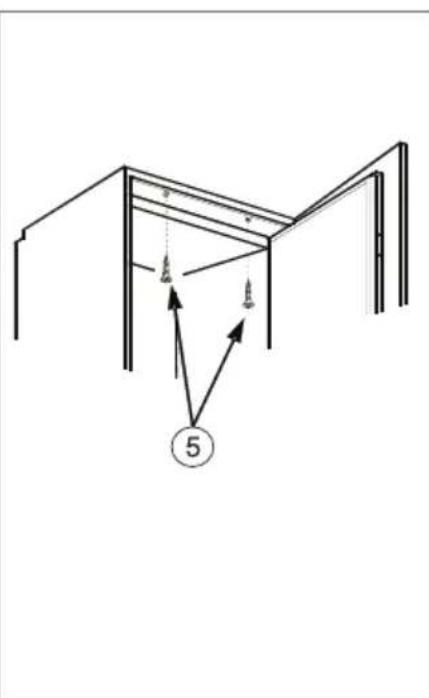

2. Nach Abbildung G konnen Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben⁵ an der Oberseite der Einbauöffnung befestigen.

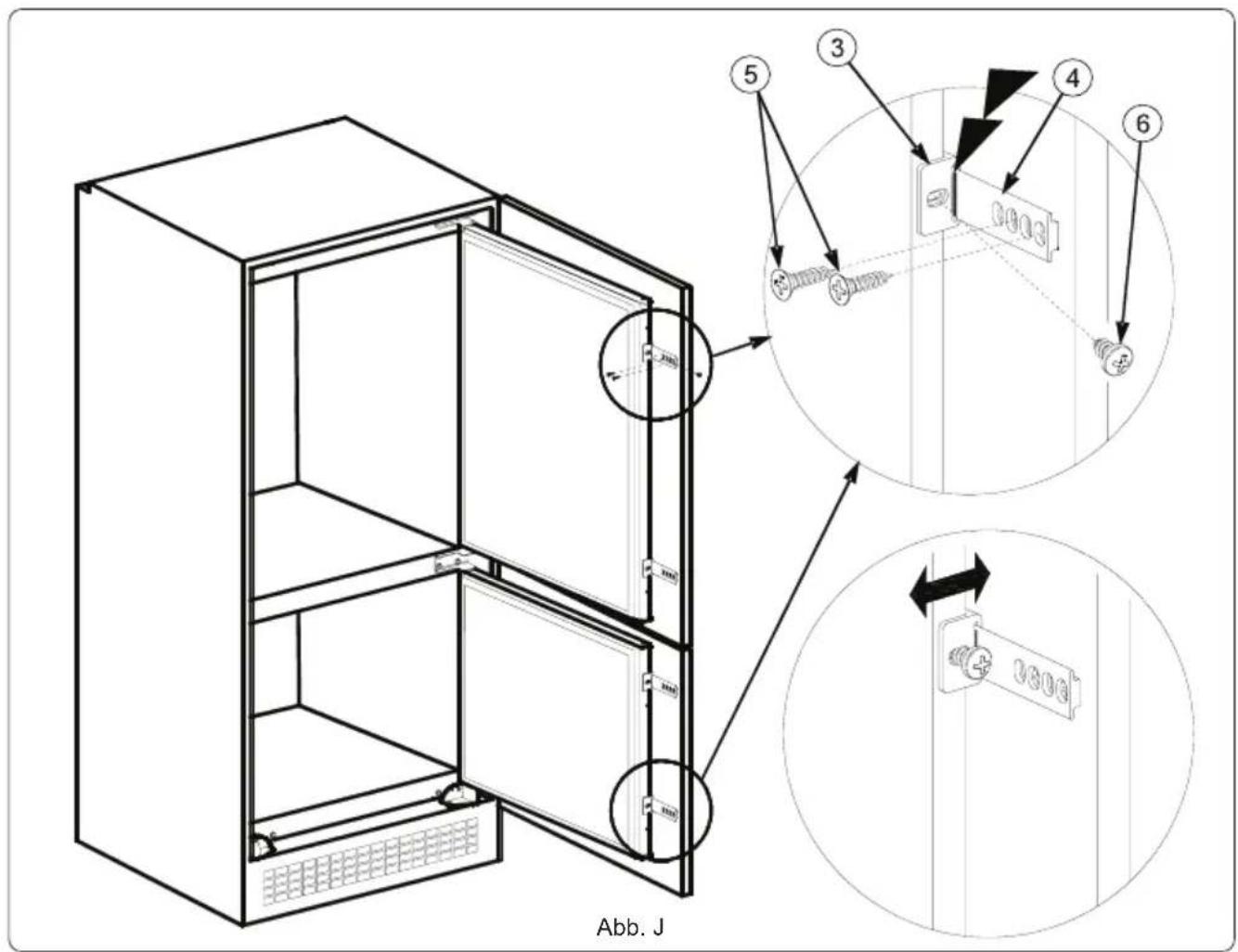

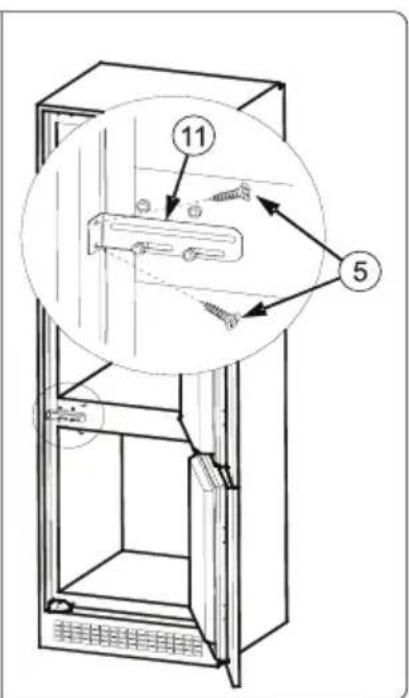

3. Als nachstes schrauben Sie die beiden Führungen³ mit je einer Schraube auf die Vorderkante der Geräteür wie in Abbildung H dargestellt.
4. Schieber Ben Sie die Schleppschiene in die Führung ein.
5. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen³ einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90^ .
6. Legen Sie die Schleppschiene⁴ an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene mit den beiliegenden Schrauben⁵ an der Einbautür fest.
7. Schliessen Sie nun die Gerätetur. Prüfen Sie das korekte, vollständige Anliegen der Geräturdichtung auf dem Gerätegehause. Schliesst die Geräturdichtung nicht ordentlich ab, so kann es zu Funktionstörungen kommt.
8. Sie können durch justieren der Führung³ den Abstand zwischen Geräteür und Gehäuse anpassen. Lösen Sie dazu die Befestigungsschraube der Führung und justieren sie die Lage der Führungen (Abbildung J).

Abb. A

mm

A	B	C	D
1770	722	684	934	17	70-179	0

Abb. B
Abb.C
Abb. D

Abb. E

Abb.F

Abb. G Abb. H

Abb. K

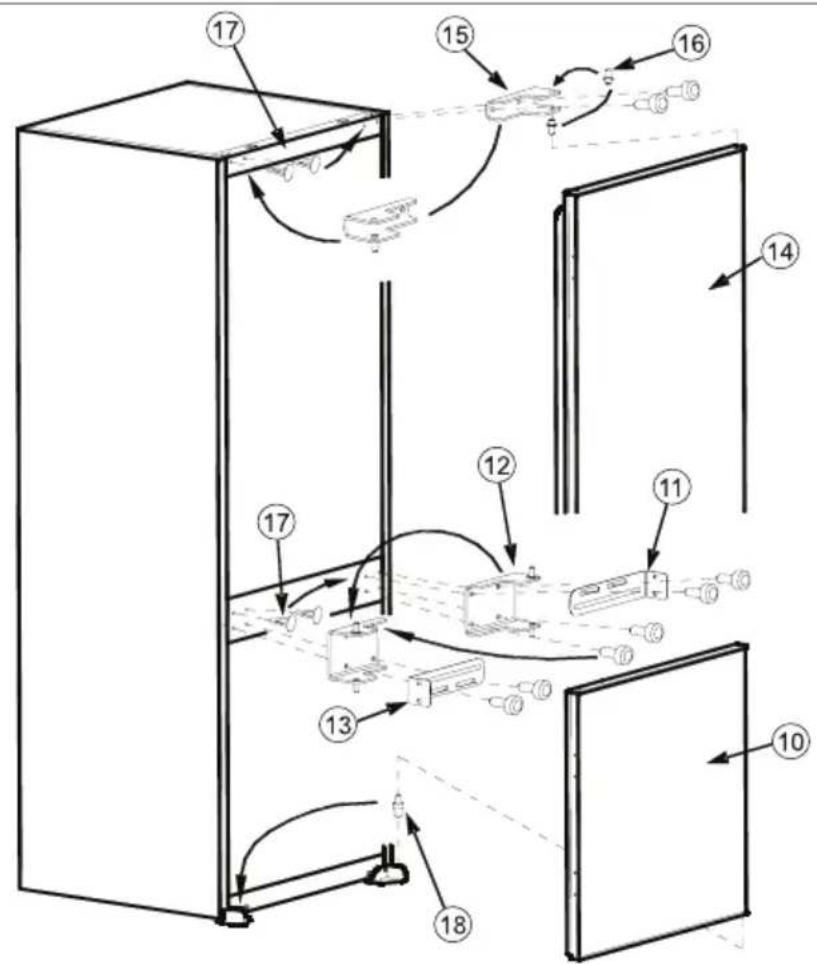

2.1. Wechsel des Turanschlages

1. Öffnen Sie die Geräte tür nach Abbildung K. Demontieren Sie das Scharnier der oberen Tür¹⁵ und legen Sie die Tür auf Seite.
2. Schrauben Sie den Turbolzen aus der Oberen Tur aus und auf der gegenüberliegenden Seite wieder ein.[16]
3. Entfernen Sie nun das mittlere Turscharnier und legen Sie die unter Tur sicherauf Seite.Befestigen Sie den Haltebugel ohne Scharnier wieder an seiner ursprünglichen Stelle.11
4. Schrauben Sie den Turbolzen der unteren Tur auf der Unterkante hersaus und setzen Sieihn auf der gegenüberliegenden Seite wieder ein.
5. Verschließen Sie die Bolzenlocher mit den beiliegenden Stöpseln.
6. Setzen Sie dieunte Tur auf Ihren unteren Scharnierbolzen auf und

schliessen Sie die andere Tür.

1. Entfernen Sie nun den zweiten Haltebügel und montieren darunter des mittlere Scharnier. Befestigen Sie nun den Haltebügel mit seinen Schrauben fest am Gehäuse.[13]
2. Setzen Sie nun die obere Tur auf den mittleren Scharnierbolzen auf und stecken Sie das obere Scharnier auf den oberen Bolzen der Tur. Zeit konnen Sie das obere Scharnier wieder am Gerätegehause festschrauben.

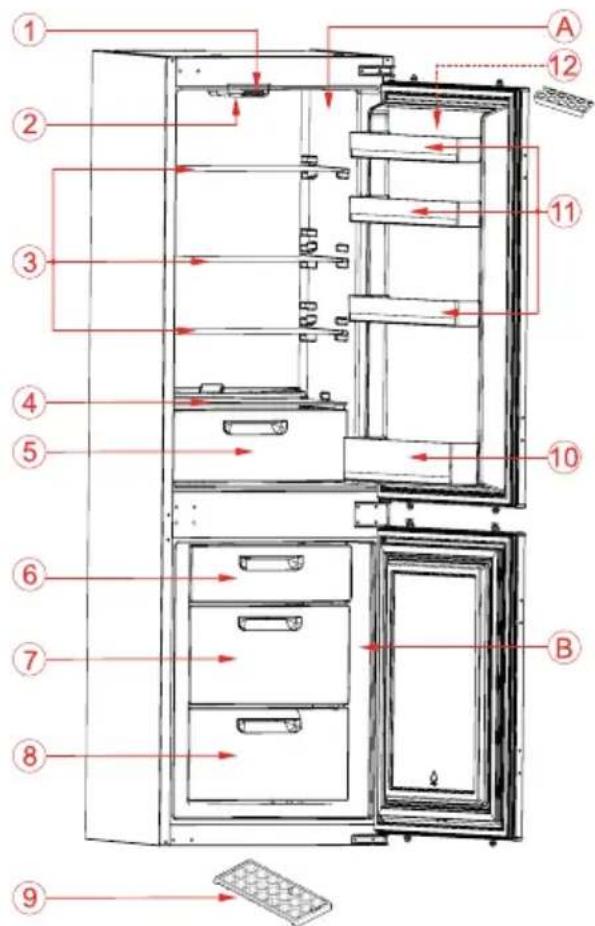

3. INNENAUSSTATTUNG UND ZUBEHÖRTEILE

These Abbildung dient lediglich der Veranschaulichung.Die Teile und Komponenten konnen je nach Modell variieren.

A) Gefrierfach
B) Kuhlteil

1) Thermostat Deckel
2) Kuhlraumlampe U. Abdeckung
3) Glasablage
4) Glasregal
5) Gemüsefach
6) Gefrierfachabdeckung
7) Gefrierfach Obere Schublade
8) Gefrierfach Unteres Schublade
9) Eisschale
10) Flaschenhalter
11)Butter Kase Fach
12) Eier Halter

4. BEDIENUNGSANLEITUNG

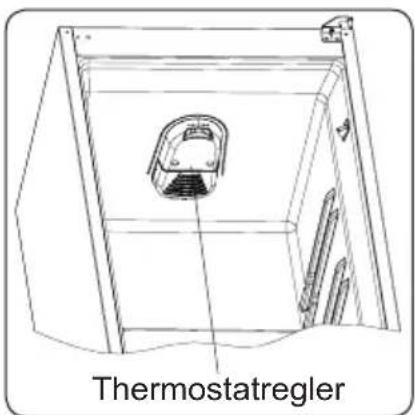

Das Thermostat regelt automatisch die Innentemperatur der einzelnen Fächer. Wenn Sie den Regler von Position 1 auf 5 drehen, erhalten Sie tiefere Temperaturen.

Thermostat-Einstellungen für Kuhl- und Gefrierteil

1-2: Für die Kurzzeitlagerung von Lebensmitteln im Gefrierraum stellen Sieden Regler auf die Position zwischen Minimum und mittlerer Stellung.
3-4: Für die Langzeitlagerung von Lebensmitteln im Gefrierraum stellen Sieden Regler auf die mittlere Position.
5: Zum Eingefrieren von frischen Lebensmitteln. Das Gerät benötigt hierfür langere Zeit. Wenn das Gefriergut die Tiefkühltemperatur erreicht hat, drehen Sie den Regler wieder auf die mittlere Position.

4.1. Warnhinweise zu den Temperatureinstellungen

Die Umgebungstemperatur, die Temperatur der frisch eingelagerten Nahrungsmittel sowie die Häufigkeit, mit der die Tur geöffnet wird, beeinflussen die Temperatur im Kühlfach. Ändern Sie die Einstellungen, falls dies erforderlich ist.
- Für einen möglichest effizienten Betrieb sollte das Gerät nicht in Umgebungen unter 10^ betriebenen werden.
Die Thermostatstellung sollte je nach Häufigkeit der Türoeffnung, nach Nahrungsmittelmenge und der Umgebung

am Aufstellungsord eingestellt werden.

• Um eine vollständige Kuhlung zu erreichen, muss Ihr Kühlschrank nach dem Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben werden. Halten Sie die Turen des Geräts in dieser Zeit möglichst geschlossen und geben Sie nicht zuviel Nahrungsmittel hinein.
• Wenn das Gerät ausgeschelt oder ausgesteckt wird, und Sie es wieder einschalten oder einstecken, lauft es erst mit einer Verzögerung von 5 Minuten wieder an, damit der Kompressor nicht beschädigt wird. Nach 5 Minuten lauft das Gerät wieder normal.
• Ihr Gefriergerät ist für den Betrieb in den Umgebungstemperaturbereichen laut den Normen für die am Typenschild angegebene Klimaklasse ausgelegt. Aus Gründen der Kühleffizienz wird nicht empfohlen, den Kühlschrank in Umgebungstemperaturen außerhalb des angegebenen Bereichs zu betreiben.
• These Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16^-32^ .

Klimaklasse	Umgebungstemperatur °C
T zwischen 16 und 43 °C
ST zwischen 16 und 38 °C
N	zwischen 16 und 32 °C
SN	zwischen 10 und 32 °C

4.2.Zubehör

4.2.1. Eisschale

• Füllen Sie die Eisschale mit Wasser, und stellen Sie diese in den Gefrierraum.

• Wenn das Wasser vollständig zu Eis gefroren ist, können Sie die Schale auf die dargestellte Weise verdrehen, um die Eiswürfel zu halten.

4.2.2. Flaschenhalter

Verwenden Sie den Flaschenhalter, um zuverhindern, dass die Flaschen verrutschen oder kippen. Sie vermeiden damit auch Gerausche, die beim Offnen der Turentstehen.

Die Bilder und Beschreibungen der Zubehörteile kann je nach Kühlschrankmodell variieren.

5. SPEISEN RICTIG EINLAGERN

5.1. Kuhlschrank

Im Kühlschrank können frische Speisen für weniger Tage konserviert werden.

• Stellen Sie das Kühlgut nicht direkt an die Rückwand des Kühlraums, und{lassen Sie ein weniger Platz zwischen den Speisen, damit die Luftzirkulation gewährleistet ist.
• Stellen Sie keine warmen Speisen oder bereits (noch dampfenden) Flüssigkeiten in den Kühlschrank.
• Wickeln Sie das Kühlgut in Frischhaltefolie ein oder verwenden Sie am besten verschließbare Behälter.
• Um Feuchtigkeit zu vermeiden und die daraus resultierende Reifbildung im Kühlschrank zu verringn, stellen Sie niemals Flüssigkeiten in offen Behältnissen in den Kühlraum.
  Fleisch sollte grundsätzlich in geschlossenen Behältnissen aufbewahrt werden, am besten auf der Glasablage über den Gemüseschalen, da hier die

Temperatur am kaltesten ist.

• Obst und Gemüse können auch ohne Schutzfolie im Gemüsefach aufbewahrt werden.
• Um Kälteverlust zu verhindern, vermeiden Sie es, die Tur unnötigerweise zu öffnen oder sie zu lange geöffnet zu halten.

Nahrungsmittel	Lagerzeit	Position im Kühlteil
Gemüse und Obst	1Woche	Im Gemüsefach (ohne Verpackung)
Fleisch und Fisch	2 bis 3 Tage	In Plastikfolie oder -beuteln oder in einem Fleischbehälter (auf dem Glaseinschub)
Frischer Käse 3 bis 4 Tage		Im speziellen Turfach
Butter und Margarine	1Woche	Im speziellen Turfach
Produkte in Flaschen, Milch und Joghurt	Bis zum vom Hersteller empfohlenen Ablaufdatum	Im speziellen Turfach
Eier 1 Monat In der Eierablage
Fertige Gerichte	Alle Regale

5.2. Gefrierschrank

Im Gefrierschrank können frische oder eingefroreSpeisen fur die auf der Verpackung angegebene Zeit tiefgekuhltaufbewahrt werden.Außerdem dient der Gefrierschrank zur Herstellung von Eiswurfeln.

Um frische Speisen einzufrierten:

Geben sie die frischen einzufrierenden Speisen in luftdicht verschlossenen Behältern verpackt in den Gefrierschrank. Ideal hierfür sind spezielle Gefrierbeutel, dicke Aluminiumfolie (ggf. zweimal umwickeln), Polyethylen-Beutel und Kunststoffbehälter.

• Frische einzufrierende Speisen nicht direkt in Kontakt zu bereits tiefgekühnten Speisen stellen.
• Vermerken Sie auf dem Gefrierbehälter

immer das Einfrierdatum und den Inhalt, und lagern Sie das Gefriergut nicht länger als das angegebene Haltbarkeitsdatum.

• Bei einem eventuellen Stromausfall oder bei einem Defekt bleibt die Temperatur im Gefrierschrank tief genug, um die Konservierung der Lebensmittel zu gewährleisten. Vermeiden Sie es aber in dieser Zeit die Gefrierschranktur zu öffnen, damit die Kälte so lange wie möglich im Gerät verbleibt.
  Die hochstmögliche Gefriermenge in 24 Stunden ist auf dem Matrikelschild angegeben (siehe Gefriervolumen).
• Niemals heiße oder warme Speisen in den Gefrierschrank geben.
• Wenn Sie tiefgekühte Lebensmittel kaufen und in den Gefrierschrank geben, prufen Sie, dass die Verpackung nicht beschädigt ist.
• Das Mindesthaltbarkeitsdatum und die empfohlene Temperatur für die Konservierung sind in der Regel auf der Verpackung des Tiefkühlgutes angegeben. Für die Konservierung und die Zubereitung halten Sie sich an die Angaben des Herstellers. Sollen keine entsprechenden Hinweise vorhanden sein, sollen den Speisen nicht länger als 3 Monate aufbewahrt werden.
• Geben Sie das Gefriergut so Schnell wie möglich nach dem Einkauf in den Gefrierschrank.
• Wenn die Lebensmittel einmal aufgetaut sind, dürfen sie nicht wieder eingefroren werden, sondern sollenn sochnell wie möglich zubereitet werden, um sie direkt zu verstehen oder sie gekocht wieder einzufrieren.

Fisch und Fleisch Vorbereitung		Lagerdauer (Monate)	Auftau-Zeitraum bei Raumtemperatur-Stunden-
Rindersteak	Verpackt zum Einfrieren in praktischen Portionen	6-10 1-2
Lammfleisch	Verpackt zum Einfrieren in praktischen Portionen	6-8 1-2
Kalbbraten	Verpackt zum Einfrieren in praktischen Portionen	6-10 1-2
Kalbwürfel In kleinen Stücken 6-10	1-2
Schafwürfel In/Stücken 4-8 2-3
Hackfleisch	Verpackt in praktischen Portionen, ungewürzt	1-3 2-3
Innereien (Stück) In Stücken 1-3	1-2
Wurst/Salami	Muss verpackt werden, auch wenn es mit Folie überzogen ist.	Bis aufgetaut
Huhn und Truthahn	Verpackt zum Einfrieren in praktischen Portionen	7-8 10-12
Gans/Ente	Verpackt zum Einfrieren in praktischen Portionen	4-8 10
Reh - Hase - Wildschwein	2.5 kg Portionen und ohne Knochen	9-12 10-12
Süßwasserfische (Forellen, Karpfen, Hecht, Katze, Fisch)	Es sollte gewaschen und getrocknet werden, nach dem es auchinnen gereinigt und skaliert ist, die Schwanz- und Kopfteile sollen abgeschritten werden.	2 Bis es gut aufgetaut ist
Magerer Fisch (Barsch, Steinbutt, Flunder)		4-8 Bis es gut aufgetaut ist
Fett-Fisch (Bonito, Makrele, Blauer Fisch, Sardellen)		2-4 Bis es gut aufgetaut ist
Krebstiere Gereinigt und in Tüten	verpackt 4-6 Bis es gut aufgetaut ist
Kaviar	In der Verpackung, Alu- oder Plastikdose	2-3 Bis es gut aufgetaut ist
Schnecken	In der Verpackung, Alu- oder Plastikdose	3 Bis es gut aufgetaut ist

Gemüse und Obst Vorbereitung	Lagerdauer (Monate)	Auftau-Zeitraum bei Raumtemperatur -Stunden-
Blumenkohl	Entfernen Sie die Blätter, teilen Sie den Kern in Teilen und lagern Sie es im Wasser welches eine keine Menge Zitrone enthalt	10 - 12
Grüne Bohnen, Französische Bohnen	Reinigen und schneiden Sie sie in keine Stücke.	10 - 13
Erbsen Schälen und waschen	Sie sie 12
Pilze und Spargel	Reinigen und schneiden Sie sie in keine Stücke.	6 - 9
Kohl In einer gereinigten Methode 6 - 8 2
Aubergine	Nach dem Waschen, Schneiden Sie es in Stücke von jeweils 2 cm	10 - 12
Mais	Reinigen Sieihn und verpacken Sieihn als Kolben oder in Körnern	12
Karotten	Reinigen Sie es und Schneiden Sie es in Scheiben	12
Paprika	Entfernen Sie den Hinterteil, teilen Sie es in zwei Teile und trennen Sie die Samen	8 - 10
Spinat Gewaschen 6 - 9 2
Äpfel und Birnen	Schneiden Sie sie in Scheiben und schälen die Schale.	8 - 10 (Im Gefrierfach) 5

Aprikosen und Pfirsiche	Teilen Sie es in die Häufe und entfernen Sie den Kern	4 - 6 (Im Gefrierfach) 4
Erdbeeren und Himbeeren	Waschen und reinigen Sie sie 8 - 12 2
Gekochtte Früchte	In einer Tasse mit zusätzlich 10% Zucker	12	4
Pflaumen, Kirschen, Sauerkirschen	Waschen Sie sie und entfernen Sie die Hinterteile	8 - 12 5 - 7

Milchprodukte und Gebäck		Vorbereitung	Lagerdauer (Monate)	Lagerbedingungen
Verpackte (Homogenisiert) Milch		In der eigenen Verpackung 2	-3 Nur homogenisiertes Milch
Käse - ohne Frischkäse In S		Scheiben 6 - 8		Sie können sie in ihren ursprünglichen Verpackungen für kurze Zeit lagern. Für die Lagerung von längeren Zeiten sollenn Sie sie in Plastik Folien verpacken.
Butter, Margarine In der eigenen Verpackung 6
Ei Weiss 10 - 12				30 g entsprechen einem Eidotter
Flüssigei (Eiklar und Eidotter)		Es ist sehr gut gemischt, eine Prise Salz oder Zucker hinzugeführct, damit es nicht zu dick wird	10	50 g entsprechen einem Eidotter
Eigelb		Es ist sehr gut gemischt, eine Prise Salz oder Zucker hinzugeführct, damit es nicht zu dick wird	8 - 10	30 g entsprechen einem Eidotter

6. REINIGUNG UND WARTUNG

Vor der Reinigung Stecker aus der Steckdoseziehen.

• Gerät nicht mit Wasser übergiessen.

• Der Kühlraum sollte in regelmäßigen Abständen gereinigt werden. Benutzen Sie hierfür eine Lösung aus lauwarmem Wasser und Natron.

Zubehörteile separat mit Seifenwasser reinigen. Nicht in den schirrspüler geben.

Keine scheuernden oder atzenden Reinigungsmittel verwenden. Nach der Reinigung einfach mit klarem Wasser nachwischen und sorgfältig trocknen. Schließlich Netzstecker mit trockenen Händen wieder in die Steckdose stecken.
- Um Energie zu sparen und die Produktivität zu erhalten soll der Kondensator (Riffelblech auf der Rückseite) mindestens 2 x jährlich mit einem Besen gereinigt werden.

STellen Sie Sicher, DASS IHR KUHLsCHRANK WAHREND

DER REINIGUNG AUSGESTECKT IST.

6.1. Kuhlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet Dort von selbst.
  Die Abtauuwasserschale und die Abtaurinne sollen ab und an gereinigt werden. Achten Sie daraufuf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks staat in der Auffangschale sammelt.
• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung geben.

6.2. Gefrierschrank abtauen

• Sie sollen den Gefrierraum regelmäßig von der Reifschrift befren.
• Verwenden Sie dazu keine scharfen oder spitzen Metallgegenstände. Andernfalls konnte der Kältekreislauf irreparabel beschädigt werden. Verwenden Sie den mitgelieferten Kunststoffschafer.
• Wenn sich eine Reifschicht von mehr als 5 mm gebildet hat, müssen Sie abtauen.
  Vor dem Abtauen wickeln Sie das Gefriergut in Zeitungspapier ein und lagern es an einem kühlen Ort, um die Temperatur des Gefrierguts so lange wie möglich stabil zu halten.
  Um das Abtauen zu beschleunigen, stellen Sie eine oder mehrere Schusseln mit warmem Wasser in den Gefrierraum.
• Reiben Sie den Gefrierraum mit einem Schwamm oder einem sauberen Tuch trocken.
• Wenn das Gerät abgetaut ist, legen Sie das Gefriergut wieder in den Gefrierschrank. Diese Lebensmittel sollenn dann in kurzer Zeit aufgebraucht werden.

6.3. Innenlampe des Kühlschranks wechseln

1. Ziehen Sie den Netzstecker von der Steckdose.
2. Drücken Sie die Schutzabdeckung der Gluhlampe (A) vorsichtig an deren Seiten, um die Einrastzungen zu halten und behmen Sie die Schutzabdeckung ab.
3. Ersetzen sie die Gluhbirne (B) mit einer neuen gleichen Typs (maximal 15W).
4. Bringen Sie die Schutzabdeckung wieder an und stecken Sie den Stecker wieder ein.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Kundendienst, da sie nur von autorisiertem Personal ausgewechselt werden sollente.

7. TRANSPORT UND STANDORTÄNDERUNG

7.1. Transport und Änderung des Standortes

Die Orginalverpackung muss nicht verwendet werden.
Während des Transportes Gerät mit einem festen Seil sichern.Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnahmen oder mit Klebstreifen befestigen.

Achten Sie darauf, den Gefrierschrank nur in aufrechte Lage zu transportieren.

8. BEVOR SIE DEN KUNDENDIENST RUFEN

Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte davon während des Betriebs eine Störung auftreten, so wenden Sie sichitte an die{nachste Kundendienstelle. Prufen Sie vorher jedoch, ob die Störung evtl. auf Bedienungsfehler zurückzufahren ist, dess in thisem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden. Folgende Störungen konnen Sie durch prufen der möglichen Ursachen selbst beheben:

Das Gerät kühlt nicht

Prufen Sie, ob:

• sich elev. ein Stromausfall vereignet hat.
• der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
• die Steckdose defekt ist. Um das zu prufen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es Funktioniert.

Das Gerät kühlt nicht richtig

Prüfen Sie, ob

• zu weitere frische Speisen in das Gerät gegeben wurden,
• die Türen nicht richtig geschlossen sind.
• Im Einbaumöbel sind evtl. nicht genugend Lüftungsöffnungen vorhanden, wie in der Installationsanleitung angegeben.

Das Gerät gibt Gerausche von sich:

Das Kuhlmittel, das in den Leitungen des Kuhlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Gerausch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als vollig normal anzusehen. Sollten Sie andersartige Gerausche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
• ob die Gegenstände auf oder in dem Kühlschrank vibrieren.

Sollte sich Wasser am Kühlschrankboden ansammeln

prufen Sie, ob:

das Abflussloch des Abtauwassers verstopf ist (sollte das der Fall sein, reinigen Sie die Öffnung mit dem mitgelieferten Drainageworkzeug).

Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine)dünne Reifschrift oder eine Tropfen Wasser. Das ist vollig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschrift gebildet haben sollente.
• Wenn das Gerät für längerere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position „.
• Tauen Sie das Gerät ab und halten Sie

danach die Tur offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

9. TIPPS ZUM ENERGIESPAREN

1. Stellen Sie das Gerät in einem kühlen, gut belufteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder besoin Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.
2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
3. Geben Sie gefrore Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefe Temperatur der gefrorenen Nahrungsmittel unterstützt während des Auftauens die Kühlfunktion im Kühlteil. Dies spart Energie. Werden die Nahrungsmittel außerhalb des Geräts aufgetaat, wird Energie verschwendet.
4. Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das Gerät gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlangert sich dadurch. Durch das Verschlieben wird außer dem die Geruchsbildung verhindert.
5. Offnen Sie die Geräte tür immer nur möglichst kurz, wenn Sie etwas hineingegeben.
6. Halten Sie auch die Deckel der verschiedenen Kuhlfacher im Kuhlteil immer geschlossen (Gemüsefach, Kuhlfach etc.)
7. Die Turdichtung muss stets sauber und flexibel gehalten werden. Tauschen Sie abgenützte Dichtungen aus.

CONTENTS

1.SAFETYINSTRUCTIONS 21

1.1. General SafetyWarnings 21
1.2.InstallationWarnings 23
1.3.During Usage 24

2. INSTALLATION 25
