Produkttyp	Dunstabzugshaube / Umluftbetrieb
Marke	Hoover
Modell	HHT 682 X
Stromversorgung	220-240 V, 50 Hz
Beleuchtung	1 Neon- oder Halogenlampe (je nach Version)
Fettfilter	Waschbare Metallfilter, alle 2 Monate reinigen
Kohlefilter	Aktivkohlefilter, alle 6 Monate ersetzen (Umluftbetrieb)
Bedienelemente	Moduswahlschalter (M/T/L) und Geschwindigkeit (3 Stufen)
Betriebsarten	Automatisch (Öffnen/Schließen des Wagens) oder manuell
Installationsart	Unterbau (Wandschrank)
Abluftart	Abluft (nach außen) oder Umluft (mit Kohlefiltern)
Mindestabstand zum Kochfeld	65 cm
Erdung erforderlich	Ja
Außenreinigung	Feuchtes Tuch und neutrales Reinigungsmittel
Innenreinigung	Mit Brennspiritus getränktes Tuch

Häufig gestellte Fragen - HHT 682 X HOOVER

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Abstand muss mindestens 65 cm für optimale Sicherheit betragen.

Wie reinigt man die Fettfilter?

Entfernen Sie die Filter, indem Sie die Arretierung nach innen drücken, und waschen Sie sie von Hand mit einem neutralen Reinigungsmittel oder in der Spülmaschine. Reinigen Sie sie alle 2 Monate.

Wie oft müssen die Kohlefilter ausgetauscht werden?

Im Umluftbetrieb ersetzen Sie die Aktivkohlefilter alle 6 Monate, um die Effizienz zu erhalten.

Wie wechselt man die Glühbirne der Dunstabzugshaube?

Entfernen Sie die Deckenleuchte, indem Sie die Schraube lösen, und ersetzen Sie die Glühbirne durch eine desselben Typs (Neon oder Halogen). Vermeiden Sie es, die Halogenlampe mit den Händen zu berühren.

Wie installiert man die Dunstabzugshaube im Abluftbetrieb?

Verbinden Sie den Anschlussstutzen mit einem Abluftrohr nach außen (Wand/Decke). Stellen Sie sicher, dass der Kanal nicht von anderen Geräten genutzt wird.

Wie installiert man die Dunstabzugshaube im Umluftbetrieb?

Befestigen Sie die Kohlefilter (nicht im Lieferumfang) und verbinden Sie den Stutzen mit einem Rohr, das die Luft außerhalb des Möbels in den Raum zurückführt.

Warum schaltet sich die Dunstabzugshaube nicht ein?

Überprüfen Sie, ob der Schalter auf M oder T steht und der Wagen geöffnet ist. Stellen Sie außerdem sicher, dass die Stromversorgung angeschlossen und die Steckdose geerdet ist.

Welche Reinigungsmittel sollten für die Außenseite aus Edelstahl verwendet werden?

Verwenden Sie ein feuchtes Tuch mit warmem Wasser und einem neutralen Reinigungsmittel. Für Edelstahl, Kupfer oder Messing bevorzugen Sie spezielle Produkte.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber sorgen Sie für ausreichende Belüftung des Raumes, um einen Unterdruck zu vermeiden. Der Unterdruck darf 0,04 mbar nicht überschreiten.

Wie stelle ich die Motorstufen ein?

Verwenden Sie den Schalter B, um die Geschwindigkeit (1 bis 3) auszuwählen. Im Automatikmodus bestimmt die Öffnung des Wagens die Geschwindigkeit.

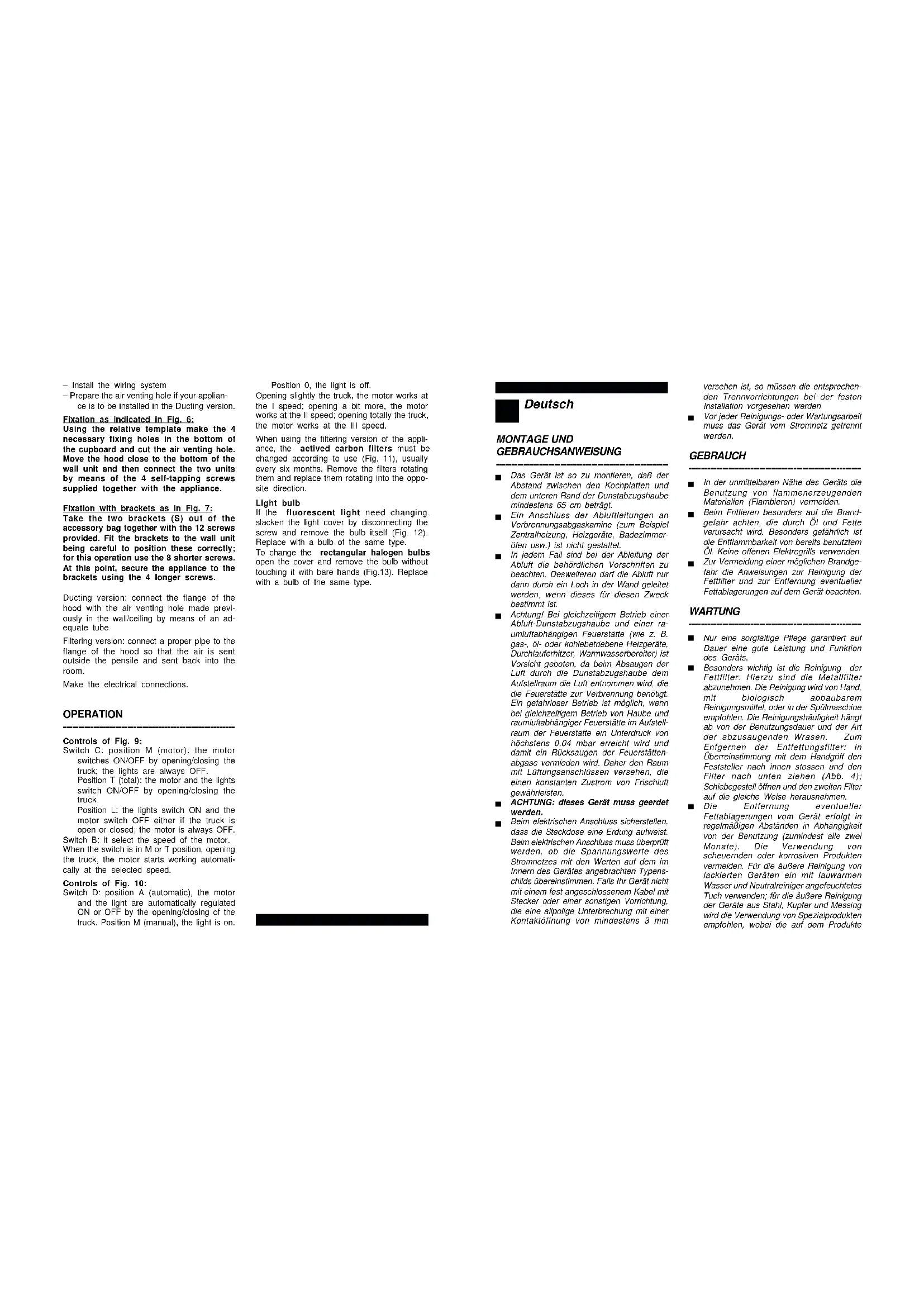

BEDIENUNGSANLEITUNG HHT 682 X HOOVER

Das Gerät ist so zu montieren, daß der Abstand zwischen den Kochplatten und dem unteren Rand der Dunstabzugshaube mindestens 65 cm beträgt.
Ein Anschluss der Abluftleitungen an Verbrennungsabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.
In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist.
Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhilzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten.
■ ACHTUNG: dieses Gerät muss geerdet werden.
Beim elektrischen Anschluss sicherstellen, dass die Steckdose eine Erdung aufweist. Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Geräles angebrachten Typenschilds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung von mindestens 3 mm

versehen ist, so müssen die entsprechenden Trennvorrichtungen bei der festen Installation vorgesehen werden

■ Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.

GEBRAUCH

In der unmittelbaren Nähe des Geräts die Benutzung von flammenerzeugenden Materialien (Flambieren) vermeiden.
■ Beim Frittieren besonders auf die Brandgefahr achten, die durch Öl und Fette verursacht wird. Besonders gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offenen Elektrogrills verwenden.
■ Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.

WARTUNG

■ Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
■ Besonders wichtig ist die Reinigung der Fettfilter. Hierzu sind die Metallfilter abzunehmen. Die Reinigung wird von Hand, mit biologisch abbaubarem Reinigungsmittel, oder in der Spülmaschine empfohlen. Die Reinigungshäufigkeit hängt ab von der Benutzungsduer und der Art der abzusaugenden Wrasen. Zum Entgernen der Entfettungsfilter: in Überreinstimmung mit dem Handgriff den Feststeller nach innen stossen und den Filter nach unten ziehen (Abb. 4); Schiebegestell öffnen und den zweiten Filter auf die gleiche Weise herausnehmen.
Die Entfernung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Küpfer und Messing wird die Verwendung von Spezialprodukten empfohlen, wobei die auf dem Produkte

angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden.

GERÄTEAUSFÜHRUNG

Das Gerät kann sowohl in Umluft- als auch in Abluftversion benutzt werden.

Bei Umluftversion (Abb. 1) werden die durch das Gerät beförderten Dünste und die Abluft durch die Aktivkohlefilter gereinigt und wieder in den Raum zurückgeführt. ACHTUNG: Bei Umluftversion sind Aktivkohlefilter zu verwenden, die die in den Raum zurückgeführte Luft reinigen.

Bei Abluftversion (Abb. 2) werden Dampf und Küchengerüche direkt, mit einem durch Wand oder Zimmerdecke geführten Abluftkanal, ins Freie geleitet. Deshalb fällt der Gebrauch von Aktivkohlefiltern in diesem Falle weg.

MONTAGE DES GERÄTS

Den Abluftflansch mit beiden Schrauben (Abb. 3) an dem Gerät befestigen.

Vor dem Montieren und zur leichteren Handhabung des Gerätes die

Entfettungsfilter entfernen: in Übereinstimmung mit dem Handgriff den Feststeller nach innen stossen und den Filter nach unten ziehen (Abb. 4); Schiebegestell öffnen und den zweiten Filter auf dieselbe Weise entfernen.

ACHTUNG: Während der Installation AUSSCHLIESSLICH DIE MITGELIEFERTEN SCHRAUBEN VERWENDEN und dabei in der korrekten Weise vorgehen, wie in den zu befolgenden Anweisungen beschrieben, um eine Beschädigung Ihres Produkts zu vermeiden.

Um etwaige Leerräume zwischen Gerät und Wand auszugleichen, ist ein DISTANZSTÜCK aus Kunststoff vorgesehen, das an der Rückseite des Gerätes mittels der drei Schrauben A anzubringen ist (Abb. 5). Die 3 zu benutzenden Schrauben A befinden sich in dem Zubehörbeutel, der dem

Distanzstück beiliegt. Je nach dem auszugleichenden Zwischenraum das Distanzstück nach gewünschtem Maß zuschneiden.

Installation unter dem Hängeschrank

Wichtige Vorbedingungen für das Montieren: – Elektrischen Anschluß vorbereiten.

- Soll das Gerät in Abluftversion installiert werden, so ist eine Abluftöffnung vorzusehen.

Befestigung wie auf den Abb. 6:

Am Boden des Hängeschrankes die 4 Fixierlöcher, die für Ihr Modell vorgesehen sind, mit Hilfe der speziellen Bohrvorrichtung einbohren und die zur Entlüftung notwendige Öffnung ausschneiden. Die Haube gegen den Oberschrank drücken und mit den 4 mit dem Gerät gelleferten selbstschneidenden Schrauben befestigen.

Befestigung mit Bügel wie auf Abb. 7: Die 2 Bügel (S) sowie die 12 mitgelieferten Schrauben aus dem Zubehörbeutel entnehmen. Die Bügel am Oberschrank anbringen und dabei darauf achten, dass sie richtig positioniert werden; dazu die 8 kürzeren Schrauben verwenden. Nun das Gerät mit den 4 längeren Schrauben an den Bügeln befestigen.

Bei Umluftversion: An den Luftstutzen einen geeigneten Schlauch anschließen, damit die Luft wieder in den Raum zurückgeführt wird. Das Gerät an das Stromnetz anschließen.

SCHALTUNG DES GERÄTS

Steuerungen auf Abb. 9:

Schalter C: auf Stellung M (Motor) regelt das Öffnen und Schliessen des Auszugteils die Zündung oder Abstellung des Motors; das Licht bleibt ausgeschaltet; auf Stellung T (total) regelt das Öffnen oder Schliessen des Auszugteils die Zündung oder Abstellung von Motor und Licht; auf Stellung L bleibt das Licht die ganze Zeit elngeschaltet und der Motor abgestellt (sowohl bei geschlossenem als bei geöffnetem Auszugteil); der Motor bleibt also abgestellt;

Schalter B: dieser wählt die Motorgeschwindigkeit.

Ist der Schalter auf Stellung M oder T, so wird

beim Öffnen des Auszugteils der Motor automatisch auf die gewählte Motorgeschwindigkeit eingestellt.

Steuerungen auf Abb. 10:

Schalter D: auf Stellung A (automatisch) wird die Motor - und Lichtzündung automatisch durch das Öffnen oder Schliessen des Auszugteils geregelt. Auf Stellung M (handbetätigt) ist das Licht eingeschaltet, bei Stellung O hingegen ausgeschaltet.

Bei teilweise geöffnetem Auszugteil läuft der Motor auf erster Geschwindigkeit. Öffnet man noch ein wenig, so hat man Geschwindigkeit II und bei vollständigem Öffnen Geschwindigkeit III.

Wechsel der Kohlefilter (bei Umluftgeräten):

Soweit das Gerät im Umluftbetrieb eingesetzt wird, sind die Kohlefilter regelmäßig auszutauschen und durch neue zu ersetzen.

Die Austauschhäufigkeit hängt auch hier ab von der Benutzungsdauer und der Art der abzusau-genden Wrasen. Mindestens sind die Kohlefilter alle sechs Monate zu wechseln. Die Kohlefilter sind am Motorgehäuse befestigt und können durch Drehung gelöst und in umgekehrter Drehrichtung befestigt werden (Abb. 11).

Wechsel der Neonlampe

Um die Neonlampe austauschen zu können, muß zunächst die Lichtabdeckung entfernt werden. Dazu ist die Sicherungsschraube (Abb. 12) zu lösen. Nun kann die Lichtabdeckung abgenommen werden. Im Austauschfall sind unbedingt Lampen des selben Typs zu verwenden. Beim Wiedereinsetzen der Lichtabdeckung ist die Sicherungsschraube unbedingt wieder anzubringen.

Wechsel der Halogenlampen

Beim Lampenwechsel ist zu beachten daß nach längerem Betrieb des Gerätes die Lampen sehr heiß werden. Es empfiehlt sich daher die Lam-pen in abgekühtem Zustand zu wechseln. Die Halogenlampen nie mit bloßen Fingern anfassen! Zunächst ist die Lichtabdeckung zu öffnen (Abb.13). Nun kann die Halogenlampe gewechselt werden. Im Austauschfall sind unbedingt Halogenlampen des selben Typs zu verwenden.
