BEDIENUNGSANLEITUNG WIA 122 (EX) INDESIT

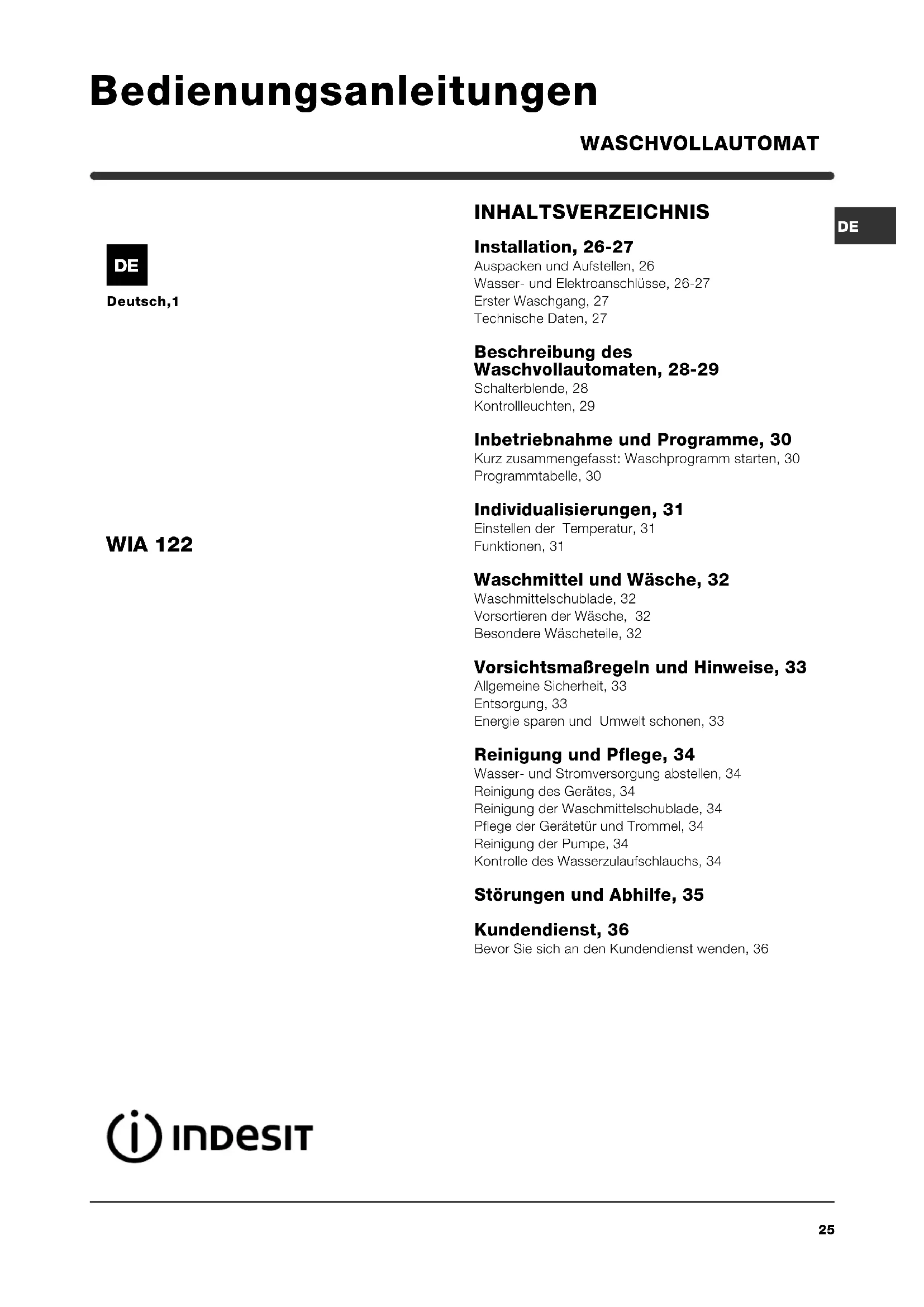

Deutsch,1 INHALTSVERZEICHNIS Installation, 26-27 Auspacken und Aufstellen, 26 Wasser- und Elektroanschlüsse, 26-27 Erster Waschgang, 27 Technische Daten, 27 Beschreibung des Waschvollautomaten, 28-29 Schalterblende, 28 Kontrollleuchten, 29 Inbetriebnahme und Programme, 30 Kurz zusammengefasst: Waschprogramm starten, 30 Programmtabelle, 30 Individualisierungen, 31 Einstellen der Temperatur, 31 Funktionen, 31 Waschmittel und Wäsche, 32 Waschmittelschublade, 32 Vorsortieren der Wäsche, 32 Besondere Wäscheteile, 32 Vorsichtsmaßregeln und Hinweise, 33 Allgemeine Sicherheit, 33 Entsorgung, 33 Energie sparen und Umwelt schonen, 33 Reinigung und Pflege, 34 Wasser- und Stromversorgung abstellen, 34 Reinigung des Gerätes, 34 Reinigung der Waschmittelschublade, 34 Pflege der Gerätetür und Trommel, 34 Reinigung der Pumpe, 34 Kontrolle des Wasserzulaufschlauchs, 34 Störungen und Abhilfe, 35 Kundendienst, 36 Bevor Sie sich an den Kundendienst wenden, 36

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installa- tion, dem Gebrauch und der Sicherheit. Auspacken und Aufstellen Auspacken

2. Sicherstellen, dass der Waschvollautomat keine Transport-

schäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

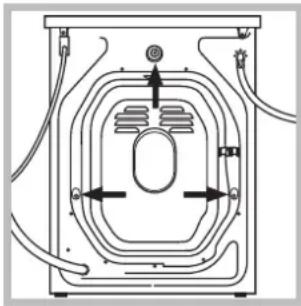

3. Die 3 Transportschutz-

schrauben ausschrauben und das an der Rück- wand befindliche Gummi- teil nebst entsprechen- dem Distanzstück abnehmen (siehe Abbil- dung).

4. Die Löcher mittels der mitgelieferten Kunststoffstöpsel

5. Sämtliche Teile aufbewahren: Sollte der Waschvoll-

automat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden. Verpackungsmaterial ist kein Spielzeug für Kinder Standfläche

1. Der Waschvollautomat muss auf einem ebenen, festen

Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile oder ähnliches anzulehnen.

2. Sollte der Boden nicht

perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausge- glichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermitteln- de Neigungsgrad darf 2° nicht überschreiten. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichbö- den müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvoll- automaten gewährleistet ist. Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches

1. Legen Sie die Gummi-

dichtung A in das Anschlussstück des Zulaufschlauches ein und drehen Sie dieses an einen mit Gewindeanschluss von ¾ G versehenen Kaltwasser- hahn (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

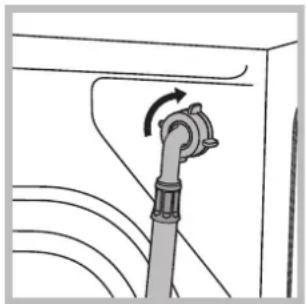

2. Schließen Sie das

andere Ende des Schlau- ches an den oben rechts am Rückteil des Wasch- vollautomaten befindli- chen Wasseranschluss an (siehe Abbildung).

3. Der Schlauch darf hierbei nicht eingeklemmt oder

abgeknickt werden. Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegebenen sind (siehe nebenstehende Seite). Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. Installation A27

Anschluss des Ablaufschlauches Schließen Sie den Ablauf- schlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand in einer Mindesthöhe von 65 - 100 cm angelegten Ablauf an; oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und 150 cm nicht über- schreiten. Elektronschluss Vor Einfügen des Steckers in die Steckdose ist sicherzu- stellen, dass: die Steckdose über eine normgerechte Erdung verfügt; die Steckdose die in nebenstehender Datentabelle angegebene Höchstlast des Gerätes trägt; die Stromspannung den in nebenstehender Daten- tabelle aufgeführten Werten entspricht; der Stecker in die Steckdose passt. Andernfalls muss der Stecker (oder die Steckdose) ersetzt werden. Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen. Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein. Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker. Das Kabel darf nicht gebogen bzw. eingeklemmt werden. Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller weist jede Haftung zurück, falls diese Vorschriften nicht eingehalten werden sollten. Erster Waschgang Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das 90°C- Waschprogramm ohne Vorwäsche ein. KundendienstStörungenVorsichtsmaßregelnWartung undPflegeWaschprogramme WaschmittelInstallation Beschreibung

Technische Daten ModellWIA 122AbmessungenBreite 59,5 cmHöhe 85 cmTiefe 52,5 cmFassungsvermögen1 bis 5 kgElektroanschlüsseSpannung 220/230 Volt 50 Hzmax. Leistungsaufnahme 1850 WWasseranschlüsseHöchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 46 LiterSchleudertourenbis zu 1200 U/min.Prüfprogrammegemäß IEC456Programm 3; Temperatur 60°C;bei einer Lademenge von 5 kg.Dieses Gerät entspricht denfolgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73(Niederspannung)und nachfolgenden Änderungen- 89/336/EWG vom 03.05.89(elektromagnetische Verträglichkeit)und nachfolgenden Änderungen28

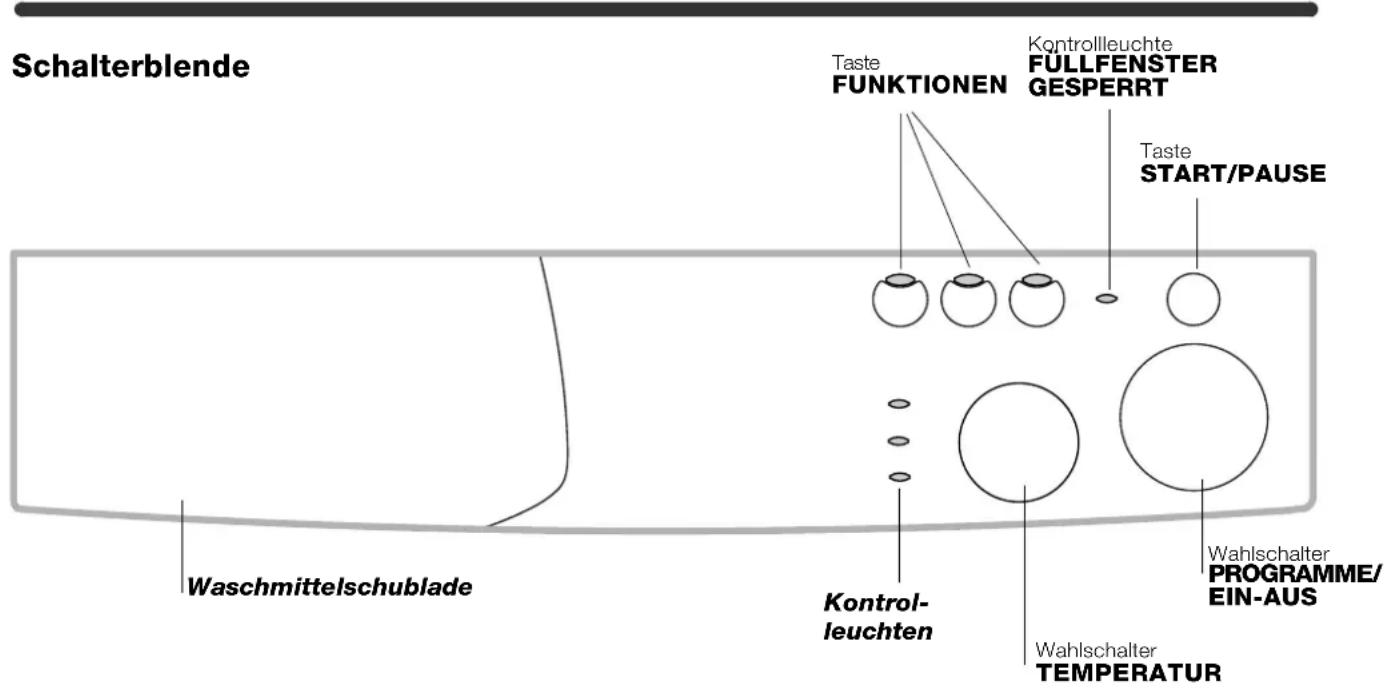

Schalterblende Beschreibung des Waschvollautomaten Waschmittelschublade Taste START/PAUSE Waschmittelschublade: für Waschmittel und Zusätze (siehe Seite 32). Kontrollleuchten: Zur Kontrolle des Wasch- programmablaufs. Tasten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die gewählte Einstellung der entsprechen- den Funktionstaste bleibt eingeschaltet. (sie leuchtet. Wahlschalter TEMPERATUR: Zur Einstellung der Waschtemperatur oder der Kaltwäsche (siehe Seite 31). Kontrollleuchte FÜLLFENSTER GESPERRT: Um Erkennen zu können, ob die Maschine eingeschaltet ist und demnach das Füllfenster nicht geöffnet werden kann (siehe Seite 29). Taste START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen. N.B.: Wird diese Taste bei bereits laufendem Wasch- programm gedrückt, bleibt der Waschvollautomat stehen; nur die der laufenden Waschphase entspre- chende Kontrollleuchte blinkt; nach Verstreichen von 1 Minute kann die Gerätetür geöffnet werden (Anzeige- leuchte FÜLLFENSTER GESPERRT ausgeschaltet). Bleibt die Anzeigeleuchte FÜLLFENSTER GESPERRT eingeschaltet, besteht ein Betriebszustand, aufgrund dessen die Tür nicht geöfffnet werden kann (z.B.: Wasser im Laugenbehälter oder zu hohe Wassertempe- ratur). Drücken Sie die Taste erneut, startet das Wasch- programm an der Stelle, an der es unterbrochen wurde. Schalter PROGRAMME/EIN-AUS: Über diesen Schalter stellen Sie die Waschprogramme ein (siehe Seite 30) oder schalten das Gerät ein bzw. aus. Während des Programmablaufs bleibt der Schalter feststehend. Wahlschalter TEMPERATUR Wahlschalter PROGRAMME/ EIN-AUS Kontrol- leuchten Taste FUNKTIONEN Kontrollleuchte FÜLLFENSTER GESPERRT29

KundendienstStörungenVorsichtsmaßregelnWartung undPflegeWaschprogramme WaschmittelInstallation Beschreibung Kontrollleuchte FÜLLFENSTER GESPERRT: Ist diese Kontrollleuchte eingeschaltet, bedeutet dies, dass das Füllfenster gesperrt ist. Um ungewolltes Öffnen zu vermeiden, warten Sie, bis die Leuchte auf Blinklicht umschaltet, bevor Sie das Fenster öffnen, um Schäden zu vermeiden. Ein gleichzeitiges, rasches Blinken der Kontrollleuchte FÜLLFENSTER GESPERRT mit einer beliebigen anderen Kontrollleuchte signalisiert einen Fehler. Fordern Sie den Kundendienst an. Kontrollleuchten Die Kontrollleuchten liefern wichtige Hinweise. Sie signalisieren: Laufende Programmphase: Während des Waschprogrammablaufs leuchten die Kontrollleuchten nach und nach auf und zeigen so den jeweiligen Stand an. Vorwäsche/Hauptwäsche Spülen Schleudern Anmerkung: Während des Abpumpens leuchtet die entsprechende Kontrollleuchte für die Schleuder auf. Tasten FUNKTIONEN Die Funktionstasten fungieren auch als Kontrollleuchten. Bei Wahl einer Funktion leuchtet die entsprechende Taste auf. Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die Taste auf Blink- licht und die Funktion wird nicht aktiviert. Wird eine Funktion eingestellt, die zu der bereits eingestellten nicht zugeschaltet werden kann, bleibt nur die zuletzt gewählte aktiv.30

Gewebeart undVerschmutzungsgradWasch-programmeTe m p e -raturWaschmittelWeich-macherProgramm-Dauer(Minuten)Beschreibung desWaschprogrammsVorw. Hau ptw.BaumwolleStark verschmutzteKochwäsche(Bettücher, Tischdecken usw.) 90°C 137Vorwäsche, Hauptwäsche, Spülen,Zwischen- und EndschleudernStark verschmutzteKochwäsche(Bettücher, Tischdecken usw.) 90°C 120Hauptwäsche, Spülen, Zwischen-und EndschleudernWiderstandsfähige, starkverschmutzte Weiß- undBuntwäsche 60°C 105Hauptwäsche, Spülen, Zwischen-und EndschleudernLeicht verschmutzte Weißwäscheund empfindliche Buntwäsche(Oberhemden, Maschenwareusw.) 40°C 72Hauptwäsche, Spülen, Zwischen-und EndschleudernSynthetikStark verschmutzte, farbechteBuntwäsche (Babywäsche usw.) 60°C 77Hauptwäsche, Spülen, Knitterschutzoder sanftes SchleudernStark verschmutzte, farbechteBuntwäsche (Babywäsche usw.) 50°C 73Hauptwäsche, Spülen, Knitterschutzoder sanftes SchleudernZarte Farben (leicht verschmutzteWäsche jeder Art). 40°C 58Hauptwäsche, Spülen, Knitterschutzoder sanftes SchleudernZarte Farben (leicht verschmutzteWäsche jeder Art). 30°C 30Hauptwäsche, Spülen und sanftesSchleudernWolle/SeideWolle 40°C 50Hauptwäsche, Spülen, Knitterschutzund sanftes SchleudernSehr zarte Feinwäsche(Gardinen, Seide, Viskose, usw.) 30°C 45Hauptwäsche, Spülen, Knitterschutzoder Wasser abpumpenTEILPROGRAMMESpülen Spülen und SchleudernSanftes Spülen Spülen, Knitterschutz oderAbpumpenSchleudernAbpumpen und energischesSchleudernSanftes Schleudern Abpumpen und sanftes SchleudernAbpumpen Abpumpen Inbetriebnahme und Programme Programmtabelle Anmerkungen Beschreibung der Funktion Knitterschutz: siehe S. 31. Bei den in der Tabelle aufgeführten Daten handelt es sich um Richtwerte. Spezialprogramm Schnelle Wäsche (Programm 8 für Kunstfasern) Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (8 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Es ist ratsam, flüssige Waschmittel einzusetzen. Kurz zusammengefasst: Waschprogramm starten

1. Schalten Sie den Waschvollautomaten durch Drehen

des Schalters PROGRAMME/EIN-AUS auf das gewünschte Programm ein. Alle Kontrollleuchten leuchten für einige Sekunden auf, und erlöschen kurz darauf wieder. Die Kontrollleuchte FÜLLFENSTER GESPERRT schaltet auf Blinklicht.

2. Wäsche einfüllen und Füllfenster schließen.

3. Einstellen der Waschtemperatur (siehe Seite 31).

4. Waschmittel und Zusätze einfüllen (siehe Seite 32).

5. Programm durch Druck auf die Taste START/PAUSE

in Gang setzen. Soll der gewählte Waschzyklus unterbrochen werden, drehen Sie den Schalter PROGRAMME/ EIN-AUS auf und warten ab, bis sämtliche Kontrollleuchten aufleuchten und wieder erlöschen. Wird kein anderes Programm eingestellt, bleibt die Anzeigeleuchte FÜLLFENSTER GESPERRT für ca. 1 Minute eingeschaltet.

6. Ist das Waschprogramm abgelaufen schaltet die

Kontrollleuchte FÜLLFENSTER GESPERRT auf Blinklicht, was anzeigt, dass das Fenster geöffnet werden kann. Nehmen Sie die Wäsche heraus und lassen Sie das Füllfenster leicht offen stehen, damit die Trommel trocknen kann. Schalten Sie den Waschvollautomaten durch Drehen des Schalters PROGRAMME/EIN-AUS auf aus.31

Funktionen Wirkung Anleitungen zur Anwendung Aktiv mit den Programmen: Kurz Verkürzt die Dauer des Waschvorgangs um ca. 30%. 1, 2, 3, 4, 5, 6, 7

Verringert die Schleuder- geschwindigkeit. Alle, mit Ausnahme 10 und Abpumpen. Bügelleicht Reduziert die Knitterbildung und erleichtert so das Bügeln. Wurde diese Funktion eingestellt, werden die Programme 5, 6, 7, 9, 10 unterbrochen, das Wasser wird nicht abgepumpt, die Wäsche bleibt im Wasser liegen (Knitterschutz), und die Kontrollleuchte der Spülphase schaltet auf Blinklicht: - um den Waschgang zu beenden, Taste START/PAUSE drücken; - nur das Wasser abpumpen: Knopf auf das entsprechende Symbol drehen und die Taste START/PAUSE drücken. 5, 6, 7, 9, 10, Sanftes Spülen. Individualisierungen KundendienstStörungenVorsichtsmaßregelnWartung undPflegeWaschprogramme WaschmittelInstallation Beschreibung

Einstellen der Temperatur Durch Drehen des Wahlschalters TEMPERATUR wird die Waschtemperatur eingestellt. (siehe Programmtabelle auf Seite 30). Die Temperatur kann bis auf Kaltwäsche ( ) herabgesetzt werden. Funktionen Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saube- re und weiße Wäsche zu erhalten, die Ihren Wünschen entsprechen. Aktivierung der Funktionen:

1. Die Taste der gewünschten Funktion gemäss untenstehender Tabelle drücken;

2. Das Einschalten bzw. Aufleuchten der entsprechenden Taste zeigt an, dass die Funktion aktiviert wurde.

Anmerkung: Sollte die Taste jedoch auf Blinklicht schalten, bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann.32

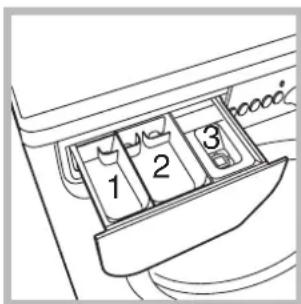

Waschmittelschublade Ein gutes Waschergebnis hängt auch von einer korrektenWaschmitteldosierung ab: Eine zu hohe Dosierungbedeutet nicht unbedingt reinere Wäsche, sie trägt nurdazu bei, die Maschineninnenteile zu verkrusten und dieUmwelt zu belasten.Schublade herausziehenund Waschmittel oderZusätze wie folgt einfüllen:In Kammer 1: Waschpulver für die Vorwäsche(kein Flüssigwaschmittel)In Kammer 2: Waschmittel für die Haupt-wäsche (Waschpulver oder Flüssigwaschmittel)Flüssigwaschmittel nur kurz vor dem Start einfüllen.In Kammer 3: Zusätze (Weichspüler usw.)Der Weichspüler darf das Gitter nicht übersteigen. Verwenden Sie keine Handwaschmittel, sie verursa- chen eine zu hohe Schaumbildung. Vorsortieren der Wäsche Sortieren Sie die Wäsche nach:- Gewebeart / Waschetikettensymbol- und Farben: Buntwäsche von Weißwäschetrennen. Entleeren Sie alle Taschen. Das angegebene Gewicht, das sich auf die maxima-le Ladung an Trockenwäsche bezieht, sollte nichtüberschritten werden:Widerstandsfähige Gewebe: max 5 kgKunstfasergewebe: max 2,5 kgFeinwäsche: max 2 kgWolle: max 1 kgWie schwer ist Wäsche?1 Bettuch 400-500 gr1 Kissenbezug 150-200 gr1 Tischdecke 400-500 gr1 Bademantel 900-1.200 gr1 Handtuch 150-250 gr Besondere Wäscheteile Gardinen:Gardinen zusammengefaltet in einemKissenbezug oder in einem netzartigen Beutel wa-schen. Waschen Sie diese allein, ohne das Gesamtge-wicht für halbe Füllung zu übersteigen. Stellen Sie dasProgramm 10 ein, das ein automatisches Ausschließender Schleuder vorsieht.Skijacken und Anoraks: Sind diese mit Gänse-oder Daunenfedern gefüttert, können sie im Wasch-vollautomaten gewaschen werden. Ziehen Sie die Teileauf links, achten Sie auf eine maximale Beladung von2/3 kg, wiederholen Sie 2/3 Spülgänge und stellen Siedie Schleuder auf Schonschleudern ein.Tennisschuhe: Entfernen Sie Schlammreste. Tennis-schuhe können zusammen mit Jeans oder sonstigenwiderstandsfähigen Teilen, nicht jedoch mit Weiß-wäsche, gewaschen werden.Wolle: Verwenden Sie Spezialwaschmittel; Lade-menge von 1 kg bitte nicht überziehen. Waschmittel und Wäsche

Vorsichtsmaßregeln und Hinweise Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheits- gründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit Dieses Gerät wurde für den nicht professionellen Einsatz im privaten Haushalt konzipiert und seine Funktionen dürfen nicht verändert werden. Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden. Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen. Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst. Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist. Berühren Sie nicht das Ablaufwasser, es kann sehr heiß sein. Öffnen Sie das Füllfenster nicht mit Gewalt: Der Sicherheits- Schließmechanismus könnte hierdurch beschädigt werden. Bei etwaigen Störungen versuchen Sie bitte nicht, Innentei- le selbst zu reparieren. Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern. Während des Waschgangs kann das Füllfenster sehr heiß werden. Muss der Waschvollautomat versetzt werden, sollten hierfür mindestens 2/3 Personen verfügbar sein. (Vorsichtig vorgehen). Versuchen Sie es niemals allein, das Gerät ist äußerst schwer. Vergewissern Sie sich, dass die Trommel völlig leer ist, bevor Sie die Wäsche einfüllen. Entsorgung Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungs- material kann wiederverwertet werden. Entsorgung des Altgerätes: Machen Sie das Gerät vor der Entsorgung un- brauchbar. Schneiden Sie das Kabel ab und neh- men Sie das Füllfenster ab. Energie sparen und Umwelt schonen Technologie im Dienste der Umwelt Glauben Sie, durch das Füllfenster hindurch wenig Wasser zu sehen? Dank der neuen Indesit-Technik genügt die halbe Wassermenge für eine maximale Sauberkeit: eine Maßnahme die zum Schutze der Umwelt angestrebt wurde. Waschmittel, Wasser, Energie und Zeit sparen Verschwendung von Strom, Wasser, Waschmittel und Zeit kann man vermeiden, indem man die Waschmaschine mit der empfohlenen Höchstwäschemenge benutzt. Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie bis zu 50% Energie sparen. Vorwäsche ist nur bei stark verschmutzter Wäsche erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden. Flecken sollten mit einem Fleckenmittel vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermie- den werden. Ein 60°C-Programm anstelle eines 90°C- Programms, oder ein 40°C-Programm anstelle eines 60°C-Programms hilft bis zu 50% Energie zu sparen. Dosieren Sie Waschmittel sparsam je nach Wasserhärte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollten höchst sparsam eingesetzt werden. Waschen Sie am späten Nachmittag oder in den ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. Soll die Wäsche in einem Wäschetrockner getrocknet werden, dann stellen Sie eine hohe Schleuder- geschwindigkeit ein. Je trockener die Wäsche ge- schleudert wird, desto niedriger ist der zum Trocknen erforderliche Energieverbrauch. KundendienstStörungenVorsichtsmaßregelnWartung undPflegeWaschprogramme WaschmittelInstallation Beschreibung34

Reinigung und Pflege Wasser- und Stromversorgung abstellen Wasserhahn nach jedem Waschvorgang zudrehen. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen. Reinigung des Gerätes Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel. Reinigung der Waschmittelschublade Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung). Spülen Sie diese regelmä- ßig unter fließendem Wasser gründlich aus. Pflege der Gerätetür und Trommel Lassen Sie die Füllfenstertür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden. Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerü- stet, eine Wartung ist demnach nicht erforderlich. Es könnte doch einmal vorkommen, dass kleine Gegen- stände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abge- schlossen ist und ziehen Sie den Stecker heraus. Vergewissern Sie sich, dass der Waschgang abge- schlossen ist und ziehen Sie den Stecker heraus. Zugang zur Vorkammer:

1. Die Abdeckung (befind-

lich an der Gerätefront) mit Hilfe eines Schrauben- ziehers abnehmen (siehe Abbildung); 2.den Deckel gegen den Uhrzeigersinn abdrehen (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. das Innere gründlich reinigen;

4. den Deckel wieder aufschrauben;

5. die Abdeckung wieder anbringen. Stellen Sie hierbei

sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen. Verwenden Sie niemals bereits gebrauchte Schläuche.35

Es kann immer einmal vorkommen, dass Ihr Waschvollautomat nicht funktioniert. Bevor Sie sich an den Technischen Kundendienst wenden (siehe Seite 36), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen und Abhilfe Störungen: Der Waschvollautomat schaltet sich nicht ein. Der Waschgang startet nicht. Der Waschvollautomat lädt kein Wasser. Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab. Der Waschvollautomat pumpt nicht ab und schleudert nicht. Der Waschvollautomat vibriert zu stark während des Schleu- derns. Der Waschvollautomat ist undicht. Die Kontrollleuchte FÜLLFENSTER GESPERRT und mindestens eine weitere Kontrollleuchte blinken in raschen Abständen. Es bildet sich zu viel Schaum. Mögliche Ursachen / Lösungen: Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird. Der Strom ist ausgefallen. Das Füllfenster ist nicht richtig geschlossen. Die Taste START/PAUSE wurde nicht gedrückt. Der Wasserhahn ist nicht auf. Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen. Der Schlauch ist geknickt. Der Wasserhahn ist nicht auf. Es ist kein Wasser da. Der Druck ist unzureichend. Die Taste START/PAUSE wurde nicht gedrückt. Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h.

65 - 100 cm vom Boden (siehe Seite 27).

Das Schlauchende liegt unter Wasser (siehe Seite 27). Der Mauerablauf wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkom- men, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile. Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese Funktion manuell gestartet werden (siehe Seite 30). Die FunktionKnitterschutz' wurde eingestellt: zur Beendung des Programms Taste START/PAUSE drücken (siehe Seite 31). Der Ablaufschlauch ist geknickt (siehe Seite 27). Die Ablaufleitung ist verstopft. Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Seite 26). Der Waschvollautomat steht nicht eben (siehe Seite 26). Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe Seite 26). Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Seite 26). Die Waschmittelschublade ist verstopft (zur Reinigung siehe Seite 34). Der Ablaufschlauch wurde nicht ordnungsgemäß befestigt (siehe Seite 27). Fordern Sie den Kundendienst an, denn das Gerät signalisiert einen Fehler. Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift "Für Waschmaschinen", "Für Handwäsche und Waschmaschinen" usw. versehen sein. Es wurde zu hoch dosiert. KundendienstStörungenVorsichtsmaßregelnWartung undPflegeWaschprogramme WaschmittelInstallation Beschreibung36

Bevor Sie sich an den Kundendienst wenden: Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann (siehe Seite 35); Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde; Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantie- schein aufgedruckten Telefonnummer. Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker. Geben Sie bitte Folgendes an: die Art der Störung; das Maschinenmodell (Mod.); die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild. Kundendienst Kundendienst37
