BEDIENUNGSANLEITUNG HG654820UM AEG

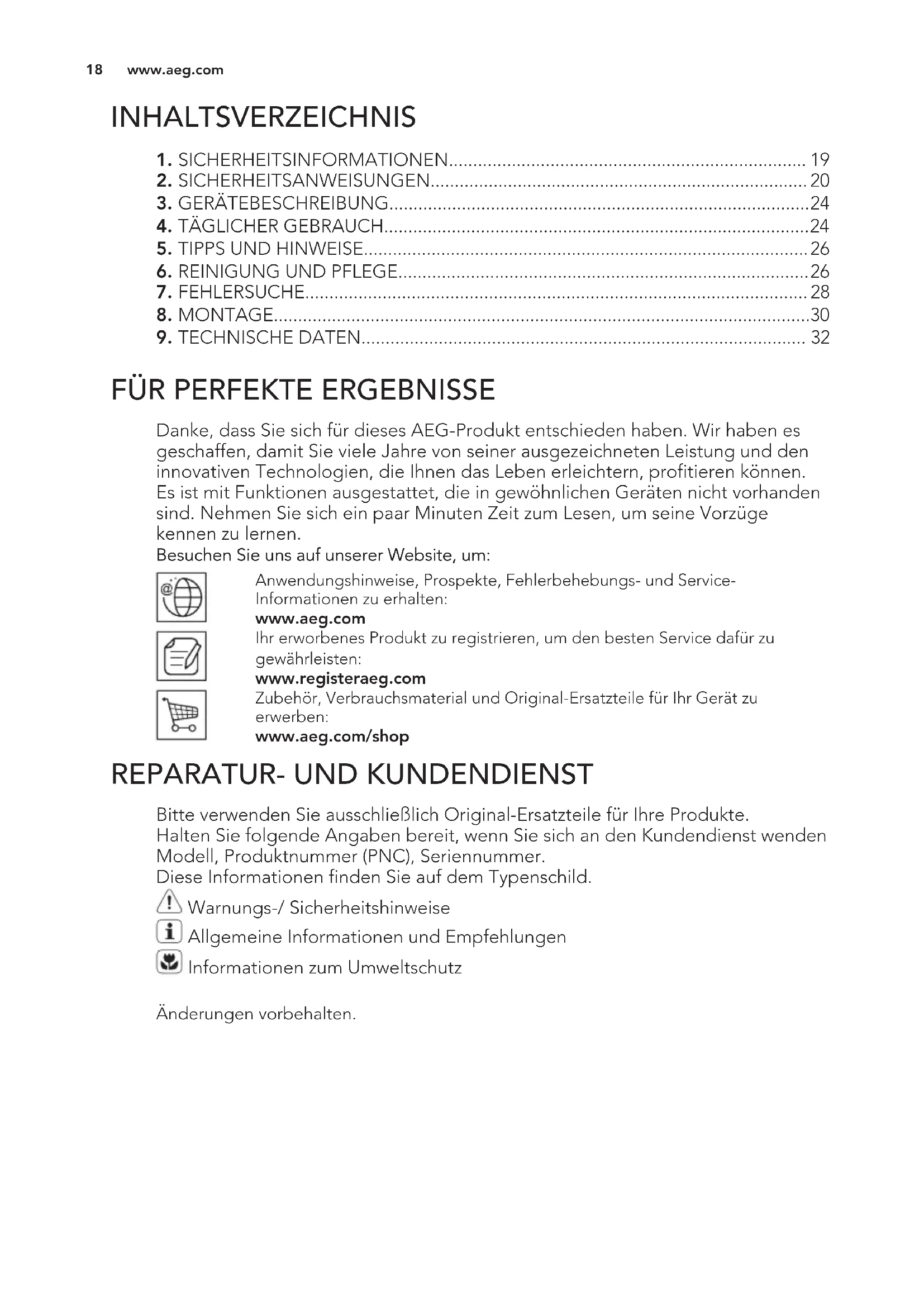

FRANÇAIS 17INHALTSVERZEICHNIS

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG-Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service- Informationen zu erhalten: www.aeg.com Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.registeraeg.com Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden Modell, Produktnummer (PNC), Seriennummer. Diese Informationen finden Sie auf dem Typenschild. Warnungs-/ Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten. www.aeg.com

181. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Allgemeine Sicherheit

Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. DEUTSCH 19• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Es muss eine vollständige Trennung entsprechend der Überspannungskategorie III gewährleistet sein. Dies gilt nicht für das Erdungskabel.

• Wenn Sie das Netzkabel verlegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat, die Temperaturen erreichen können, die mehr als 50 °C über der Raumtemperatur liegen. Verwenden Sie ansonsten Isolierschläuche.

SICHERHEITSANWEISUNGEN Dieses Gerät ist für folgende Märkte geeignet: IT www.aeg.com202.1 Montage WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen. Überprüfen Sie vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Druck) mit der Einstellung des Geräts kompatibel ist.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. DEUTSCH 21• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Der Gasanschluss muss von einer Fachkraft ausgeführt werden.

• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.

• Informationen über die Gasversorgung finden Sie auf dem Typenschild.

• Das Gerät darf nicht an einen Abzug für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr. Unfallgefahr durch Verwendung ungeeigneter Schutzvorrichtungen für das Kochfeld.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen. WARNUNG! Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die www.aeg.com 22Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist.

• Achten Sie darauf das Kochgeschirr mittig auf die Brenner zu stellen.

• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

• Verwenden Sie ausschließlich das mit dem Gerät gelieferte Zubehör.

• Setzen Sie keinen Wärmeverteiler auf den Brenner.

• Beim Gebrauch eines Gaskochfelds entsteht Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.

• Bei längerer Benutzung des Geräts kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube, falls vorhanden).

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Diese könnten matte Flecken verursachen.

2.5 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Drücken Sie die äußeren Gasrohre flach.

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.

• Verwenden Sie ausschließlich Originalersatzteile. DEUTSCH

233. GERÄTEBESCHREIBUNG

3.1 Kochfeldanordnung

Symbol Beschreibung Keine Gaszufuhr / ausge- schaltet Symbol Beschreibung Zündstellung / maximale Gaszufuhr minimale Gaszufuhr

4. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

4.1 Brennerübersicht

A) Flammenverteiler B) Zündkerze C) Thermoelement

4.2 Zünden des Brenners

Brenner stets vor dem Aufsetzen des Kochgeschirrs zünden. WARNUNG! Zünden Sie den Brenner nicht ohne Flammenverteiler. www.aeg.com24WARNUNG! Seien Sie bei der Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein

und drehen Sie ihn gegen den Uhrzeigersinn auf die Position für die maximale Gaszufuhr ( ).

2. Halten Sie den Einstellknopf bis zu 10

Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.

3. Stellen Sie die Flamme ein, sobald

sie ruhig brennt. Falls sich der Brenner nach einigen Versuchen nicht zünden lässt, überprüfen Sie, ob der Flammenverteiler korrekt sitzt. WARNUNG! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden. ACHTUNG! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeigersinn auf die höchste Stufe und drücken Sie ihn dann hinein. Halten Sie den Einstellknopf höchstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen. Sollte der Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sie ihn nach einer Minute erneut zu zünden. Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal. Das Kochfeld wird mit Ventilen mit einem stetigen Stellverhalten geliefert. Sie ermöglichen eine präzisere Einstellung der Flamme.

4.3 Abschalten des Brenners

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position . WARNUNG! Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

DEUTSCH 255. TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

ACHTUNG! Verwenden Sie kein Kochgeschirr aus Gusseisen, Speckstein oder Steingut und keine Grill- oder Sandwichplatten. Edelstahl kann anlaufen, wenn es zu stark erhitzt wird. WARNUNG! Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig. WARNUNG! Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf die Brenner, um ein Verschütten und Verletzungen zu vermeiden. ACHTUNG! Achten Sie darauf, dass sich die Topfböden nicht über den Einstellknöpfe befinden, da sie anderenfalls die Einstellknöpfe erhitzen könnten. ACHTUNG! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen. ACHTUNG! Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf die Brenner.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Flüssigkeit nur leicht köchelt.

Kochgeschirrs Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht. Brenner Durchmesser des Kochge- schirrs (mm) Starkbrenner 180 - 240 Normalbrenner (hinten rechts)

Normalbrenner (vorne rechts)

6. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

6.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

• Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht. www.aeg.com26• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

1. Entfernen Sie die Topfträger, um die

Reinigung des Kochfelds zu erleichtern. Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

2. Wenn Sie die Topfträger von Hand

spülen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken ggf. mit einer Reinigungspaste.

3. Vergewissern Sie sich, dass Sie die

Topfträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.

4. Damit die Brenner korrekt

funktionieren, stellen Sie sicher, dass sich die Arme der Topfträger in der Mitte des Brenners befinden.

6.3 Abnehmen der Topfträger

Vergewissern Sie sich nach der Reinigung des Kochfelds, dass sich die Topträger in der richtigen Position befinden. Um die Topfträger richtig einzusetzen, vergewissern Sie sich, dass ein Arm des Topfträgers wie abgebildet passend zu den Halterungen am Brennerfuß positioniert wird. Auf diese Weise sitzt der Topfträger fest und sicher.

6.4 Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen.

• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken. DEUTSCH

Flammenverteiler Die Flammenverteiler können Sie im Geschirrspüler reinigen. WARNUNG! Lassen Sie die Flammenverteiler vor dem Reinigen abkühlen. Leicht verschmutzt: Reinigen Sie den Flammenverteiler mit warmem Wasser und Spülmittel und trocknen Sie ihn mit einem weichen Tuch ab. Mäßig verschmutzt: Verwenden Sie den Geschirrspüler. Legen Sie den Flammenverteiler flach und mit der Oberseite nach oben auf die untere Ablage. Stark verschmutzt: Reinigen Sie den Flammenverteiler mit warmem Wasser und Spülmittel und im Geschirrspüler. Sind immer noch Flecken zu sehen, reinigen Sie die Oberseite des Flammenverteilers mit einem Grillreiniger und dann erneut im Geschirrspüler. Verwenden Sie zur Reinigung der Löcher im Flammenverteiler einen Zahnstocher.

6.6 Reinigen der Zündkerze

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

6.7 Regelmäßige Wartung

Lassen Sie regelmäßig vom Ihrem autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

7.1 Was tun, wenn ...

Problem Mögliche Ursache Abhilfe Es wird kein Funke erzeugt, wenn Sie den Funkenerzeug- er betätigen. Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung an- geschlossen. Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung an- geschlossen ist. Die Sicherung hat ausgelöst. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Si- cherung wiederholt aus, wenden Sie sich an eine zu- gelassene Elektrofachkraft. Der Flammenverteiler sitzt nicht richtig. Bringen Sie den Flammen- verteiler in die richtige Posi- tion. www.aeg.com28Problem Mögliche Ursache Abhilfe Die Flamme erlischt gleich nach der Zündung wieder. Das Thermoelement ist nicht ausreichend erwärmt. Halten Sie den Knopf nach dem Entzünden etwa 10 Se- kunden lang gedrückt. Der Flammenring ist un- gleichmäßig. Die Öffnungen des Flam- menverteilers sind mit Spei- serückständen zugesetzt. Vergewissern Sie sich, dass der Flammenverteiler sauber ist.

7.2 Wenn Sie das Problem

nicht lösen können... Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst. Geben Sie die Daten an, die Sie auf dem Typenschild finden. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

7.3 Im Zubehörbeutel

mitgelieferte Aufkleber Bringen Sie die Aufkleber, wie unten gezeigt, an: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MOD. PROD.NO.SER.NO.03 ITMADE IN ITALY TYPE IP20

A B C A) Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden). B) Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden). C) Kleben Sie ihn auf die Gebrauchsanleitung. DEUTSCH 298. MONTAGE WARNUNG! Siehe Kapitel Sicherheitshinweise.

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht. Modell ........................... Produktnummer (PNC) ........................................ Seriennummer ............

WARNUNG! Die in nachstehender Anleitung beschriebenen Installations-, Wartungs- und Belüftungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen (UNI-CIG 7129 - 7131) ausgeführt werden. Stellen Sie sicher, dass die Küche gut belüftet ist: Halten Sie natürliche Belüftungsöffnungen von mindestens 100 cm² offen oder installieren Sie eine mechanische Abzugshaube. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden. Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Entspricht der gelieferte Druck nicht dem angegebenen Wert, muss ein geeigneter Druckregler gemäß der Norm UNI EN 88 installiert werden. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest. A B C A) Schaftende mit Mutter B) Beilagscheibe C) Rohrbogen (falls erforderlich) Fester Anschluss: Führen Sie den Anschluss mit festen Metallrohren aus (Kupfer mit mechanischem Endstück) (UNI-CIG 7129). Flexibler Anschluss: Verwenden Sie ein flexibles Edelstahlrohr (UNI-CIG 9891) mit einer maximalen Länge von 2 m. WARNUNG! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

8.3 Elektrischer Anschluss

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die www.aeg.com 30auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie darauf, den Stecker in eine passende Steckdose zu stecken.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Erdverbindung den Normen und Vorschriften entspricht.

• Das Netzkabel darf nicht heißer als 90 °C werden. Um einen Kontakt des Kabels mit dem Gerät unter dem Kochfeld zu vermeiden, verwenden Sie die Haken auf den Seiten des Gehäuses.

A) Festes Kupferrohr oder flexibles Edelstahlrohr

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H05SS-F T180. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

min. 55 mm min. 650 mm 560 mm 490 mm min. 100 mm 30 mm ACHTUNG! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

8.6 Montage des Kochfelds

unter der Dunstabzugshaube Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss. DEUTSCH 318.7 Einbaumöglichkeiten Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang ermöglichen, falls eine Reparatur erforderlich wird. Die Brennerflamme kann durch einen Luftzug erlöschen, wenn die entfernbare Platte nicht eingebaut ist. Der Luftzug kann entstehen, wenn Sie die Tür oder die Schublade öffnen oder schließen. Unterbaumöbel mit Tür min 20 mm(max 150 mm)30 mm60 mm

A) Entfernbare Platte B) Raum für Anschlüsse Unterbaumöbel mit Schublade min 20 mm(max 150 mm)30 mm

A) Entfernbare Platte B) Raum für Anschlüsse C) Schublade Unterbaumöbel mit Backofen Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

9.1 Abmessungen des Kochfelds

Breite 595 mmTiefe 525 mm

9.2 Bypassdurchmesser

TYP Ø BYPASS 1/100 mmStarkbrenner 56Normalbrenner 42Hilfsbrenner 34

9.3 Sonstige technische Daten

GESAMTLEISTUNG: Gas – Original: G20 (2H) 20 mbar = 7,9 kWwww.aeg.com32Netzanschluss: 230 V ~, 50 Hz Gerätekategorie: I2H Gasanschluss: G 1/2" Geräteklasse: 3

9.4 Gasbrenner für ERDGAS G20 20 mbar

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. DEUTSCH 33INDICE
