Marke	Gaggenau
Modell	VG232220DE
Produkttyp	Einbau-Gasgrill (Gas-Kochfeld)
Verwendung	Haushalt, Innenbereich, max. Höhe 4000 m
Gasversorgung	Erdgas (G20/G25) – siehe Typenschild
Brenner	1 leistungsstarker Brenner (3,0 kW) + 1 Standardbrenner (1,9 kW)
Zündung	Integrierte elektrische Zündung + manuelle Zündung möglich
Sicherheitseinrichtungen	Thermoelektrische Flammenüberwachung (Gasstopp bei Flammenausfall), Restwärmeanzeige (orangefarbener Blinkring)
Leistungsregelung	9 Stufen (1 = min, 9 = max) mit Stufenventil
Oberflächenmaterial	Edelstahl
Pflege	Nach jedem Gebrauch mit weichem Tuch und Spülmittel reinigen; Topfträger spülmaschinengeeignet; keinen Hochdruck-/Dampfreiniger verwenden
Empfohlene Reiniger	Reinigungsgel Art.-Nr. 00311859 für eingebrannte Verschmutzungen; Edelstahlreiniger Art.-Nr. 00311499
Mitgeliefertes Zubehör	Roste (Topfträger)
Geeignete Gefäße	Bodendurchmesser: Standardbrenner 140-200 mm, leistungsstarker Brenner 180-220 mm; flacher und dicker Boden
Installation	Nur Einbau, durch autorisierten Fachmann; Montageanleitung beigelegt
Kundendienst	Gaggenau-Kundendienst mit E-Nr. und FD-Nr. (unter dem Gerät) kontaktieren
Garantie	Kostenpflichtiger Kundendienstbesuch bei Fehlbedienung, auch innerhalb der Garantiezeit
Ersatzteile	Online verfügbar unter www.gaggenau.com und im Online-Shop

Häufig gestellte Fragen - VG232220DE GAGGENAU

Was tun bei Gasgeruch?

Sofort die Gaszufuhr schließen, alle Flammen und Zigaretten löschen, keine Schalter betätigen, Fenster öffnen und den Kundendienst oder Gasversorger anrufen.

Wie zünde ich den Brenner bei Stromausfall?

Verwenden Sie einen Gasanzünder oder ein Streichholz. Drücken Sie den Brennerknopf, drehen Sie auf die gewünschte Stufe und halten Sie ihn während der manuellen Zündung gedrückt. Der Leuchtring bleibt aus.

Warum ist die Flamme unregelmäßig?

Prüfen Sie, ob die Brennerteile (Kappe, Kopf) richtig montiert und gerade sind. Reinigen Sie die Brennerdüsen, wenn sie verstopft sind. Nach der Reinigung gründlich trocknen.

Wie lange muss der Knopf nach dem Zünden gedrückt bleiben?

Nach dem Zünden den Knopf etwa 2 bis 4 Sekunden gedrückt halten, damit der Temperatursensor das Gas freigibt. Wenn die Flamme nicht hält, wiederholen Sie den Vorgang, indem Sie zuerst auf die Position kleine Flamme drehen.

Kann ich das Kochfeld in der Spülmaschine reinigen?

Nur der Topfträger ist spülmaschinengeeignet. Die Brennerteile (Kappe, Kopf) und die Bedienleiste müssen von Hand mit einem weichen Tuch und Spülmittel gereinigt werden.

Wie vermeide ich Schäden am Gerät?

Erhitzen Sie niemals leere Gefäße, verwenden Sie keinen Dampf-/Hochdruckreiniger, drehen Sie den Knopf nicht direkt von 0 auf 1 oder umgekehrt, erhitzen Sie keinen großen Topf auf mehreren Brennern.

Was bedeutet der orangefarbene blinkende Leuchtring?

Nach dem Ausschalten zeigt der blinkende orangefarbene Ring Restwärme an. Berühren Sie das Gerät nicht, solange es blinkt. Wenn das Blinken grundlos anhält, kontaktieren Sie den Kundendienst.

Welche Gefäße verwende ich energiesparend?

Verwenden Sie ein Gefäß, das zur Brennergröße passt (Bodendurchmesser 140-220 mm), immer mit Deckel und zentriert auf dem Rost. Für kleine Mengen einen kleinen Topf bevorzugen.

Der Brenner erlischt direkt nach dem Zünden, was tun?

Sie haben den Knopf nicht lange genug gedrückt. Wenn die Flamme erscheint, drücken Sie noch 2-4 Sekunden weiter. Prüfen Sie auch, ob die Düsen verstopft sind.

Wie erhalte ich Ersatzteile oder Kundendienst?

Notieren Sie die Produktnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) unter dem Gerät. Kontaktieren Sie den Gaggenau-Kundendienst unter 01 40 10 42 12 (Frankreich) oder 0848 840 040 (Schweiz). Ersatzteile unter www.gaggenau.com.

BEDIENUNGSANLEITUNG VG232220DE GAGGENAU

Inhaltsverzeichnis 3

Inhoudsopgave 15

Table des matieres 27

39

Inhaltsverzeichnis

Bestimmungsgemäß Gebrauch 4

Wichtige Sicherheitshinweise 5

Ursachen für Schäden 7

Umweltschutz 7

Energiesparen 7

Umweltgerecht entsorgen 7

Gerät kennen lernen 8

Gas-Kochfeld 8

Anzeige am Leuchtring 8

Einzelteile der Brenner 8

Gerät bedienen 9

Einschalten 9

Zündung von Hand 9

Thermoelektrische Flammenüberwachung 9

Ausschalten 10

Restwärmeanzeige 10

Einstelltabelle und Tipps 10

Tipps zum Kochen und Braten 10

Hinweise zum Kochgeschirr 11

Geeignete Kochgefäße 11

Hinweise für die Benutzung 11

Reinigen und warten 12

Gerät reinigen 12

Eingebrannte Verschmutzungen 13

E-Nummer und FD-Nummer 14

Weitere Informationen zu Produkten, Zubehör,

Ersatzteilen und Service finden Sie im Internet unter

www.gaggenau.com und in unserem Online-Shop

www.gaggenau.com/zz/store

Bestimmungsgemäßer Gebrauch

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Der Einbau des Gerätes muss gemäß der beigefügten Montageanleitung erfolgen.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Nur ein konzessionierter Fachmann darf das Gerät anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie. Für die Umstellung auf eine andere Gasart den Kundendienst rufen.

Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen, niemals als Heizgerät verwenden. Das Gerät während des Betriebes beaufsichtigen. Das Gerät nur in einem Innenraum verwenden.

Dieses Gerät nicht auf Booten oder in Fahrzeugen einbauen.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 4000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Benutzen Sie keine Kochfeld-Abdeckungen. Sie können zu Unfällen führen, z.B. durch Überhitzung, Entzündung oder zerspringende Materialien.

Benutzen Sie nur von uns freigegebene Schutzvorrichtungen oder Kinderschutzgitter. Ungeeignete Schutzvorrichtungen oder Kinderschutzgitter können zu Unfällen führen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Sicherheitsventil an der Gaszufuhrleitung schließen, wenn das Gerät längere Zeit nicht in Betrieb ist.

Wichtige Sicherheitshinweise

Warnung - VERHALTEN BEI GASGERUCH!

Ausströmendes Gas kann zu einer Explosion führen.

Werden Gasgeruch oder Störungen an der Gasinstallation bemerkt:

• Sofort die Gaszufuhr oder das Ventil der Gasflasche schließen.
• Sofort offenes Feuer und Zigaretten ausmachen.
• Licht- und Geräteschalter nicht mehr betätigen, keine Stecker aus der Steckdose ziehen. Kein Telefon oder Handy im Haus benutzen.
• Fenster öffnen und den Raum gut lüften. Kundendienst oder Gasversorgungs-Gesellschaft anrufen.

Warnung - Erstickungsgefahr!

Die Benutzung eines Gaskochgerätes führt zur Bildung von Wärme, Feuchtigkeit und Verbrennungsprodukten im Aufstellungsraum. Auf gute Belüftung des Aufstellraumes achten. Die natürlichen Belüftungsöffnungen sind offen zu halten oder es ist eine mechanische Lüftungseinrichtung (z.B. eine Dunstabzugshaube) vorzusehen. Eine intensive und lang andauernde Benutzung des Gerätes kann eine zusätzliche Belüftung, z.B. Öffnen eines Fensters, oder eine wirksamere Belüftung, z.B. Betrieb der vorhandenen mechanischen Lüftungseinrichtung auf höherer Leistungsstufe, erforderlich machen.

Warnung - Brandgefahr!

Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern. Das Gerät wird sehr heiß, brennbare Materialien können sich entzünden. Nie brennbare Gegenstände (z. B. Spraydosen, Reinigungsmittel) unter dem Gerät oder in unmittelbarer Höhe lagern oder benutzen. Nie brennbare Gegenstände auf oder in das Gerät legen. Das Gerät wird sehr heiß, Textilien und andere Gegenstände können sich entzünden. Textilien (z. B. Kleidungsstücke, Vorhänge) von den Flammen fernhalten. Nie über die Flammen greifen. Keine brennbaren Gegenstände (z. B. Geschirrtuch, Zeitschriften) auf, neben oder hinter das Gerät legen. Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Das Gerät und eine darüber angebrachte Dunstabzugshaube können beschädigt oder in Brand gesetzt werden. Fettrückstände im Filter der Dunstabzugshaube können sich entzünden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. - Wenn der Brenner nach 15 Sekunden nicht zündet, schalten Sie den Bedienknebel aus und öffnen Sie die Tür oder das Fenster des Raumes. Warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Warnung - Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen. Die Kochstellen und deren Umgebung, insbesondere ein eventuell vorhandener Kochfeldrahmen, werden sehr heiß. Die heißen Flächen nie berühren. Kinder fernhalten.

Die zugänglichen Teile werden im Betrieb heiß. Nie diese Teile berühren. Kinder fernhalten. - Bei geschlossener Geräteabdeckung kommt es zum Wärmestau. Das Gerät nur mit geöffneter Geräteabdeckung betreiben oder einschalten. Die Geräteabdeckung nicht zum Warmhalten oder Abstellen benutzen. Die Geräteabdeckung erst schließen, wenn das Gerät abgekühlt ist.

Achtung!

Geräteschaden

Verschüttete Flüssigkeiten vor dem Öffnen der Geräteabdeckung entfernen.

Leeres Kochgeschirr wird auf betriebenen Gas-Kochstellen extrem heiß. Nie leeres Kochgeschirr erhitzen. - Wenn die Flüssiggasflasche nicht senkrecht steht, kann flüssiges Propan/Butan in das Gerät gelangen. Dabei können heftige Stichflammen an den Brennern austreten. Bauteile können beschädigt und mit der Zeit undicht werden, so dass unkontrolliert Gas austritt. Beides kann zu Verbrennungen führen. Flüssiggasflaschen immer in senkrechter Position verwenden.

Warnung - Verletzungsgefahr!

• Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Strom- und Gasleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten, Gaszufuhr schließen. Kundendienst rufen. Störungen oder Beschädigungen am Gerät sind gefährlich. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Gaszufuhr schließen. Kundendienst rufen.
• Unpassende Topfgrößen, beschädigte oder falsch positionierte Töpfe können schwere Verletzungen verursachen. Die Hinweise zum Kochgeschirr beachten.

Warnung - Stromschlaggefahr!

An heißen Geräteteilen kann die Kabelisolierung von Elektrogeräten schmelzen. Nie Anschlusskabel von Elektrogeräten mit heißen Geräteteilen in Kontakt bringen. - Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. - Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. - Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Ursachen für Schäden

Achtung!

- Hitzeschaden an angrenzenden Geräten oder Möbeln: Wird das Gerät über längere Zeit betrieben, entstehen Hitze und Feuchtigkeit. Eine zusätzliche Belüftung ist erforderlich. Fenster öffnen oder eine ins Freie führende Abzugshaube einschalten. Geräteschaden durch Hitzestau: Keine Bräter, Pfannen oder Grillsteine gleichzeitig mit mehreren Brennern beheizen. - Funktionsstörung: Bedienknebel immer auf Nullstellung drehen, wenn das Gerät nicht in Betrieb ist.

Umweltschutz

Hier erhalten Sie Tipps zum Energiesparen und Hinweise zur Geräteentsorgung.

Energiesparen

Wählen Sie den Brenner passend zur Topfgröße. Setzen Sie das Kochgeschirr zentriert auf. - Verwenden Sie für kleine Mengen einen kleinen Topf. Ein großer, nur wenig gefüllter Topf verbraucht viel Energie. Schließen Sie Töpfe immer mit einem passenden Deckel. Kochen ohne Deckel verbraucht erheblich mehr Energie. Benutzen Sie einen Glasdeckel, um in den Topf sehen zu können, ohne den Deckel anheben zu müssen. Garen Sie mit weniger Wasser. Das spart Energie. Bei Gemüse bleiben Vitamine und Mineralstoffe erhalten. Schalten Sie rechtzeitig auf eine niedrigere Kochstufe zurück. So sparen Sie Energie.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (Waste Electrical and Electronic Equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Gerät kennenlernen

In diesem Kapitel erklären wir Ihnen die Komponenten und Bedienelemente.

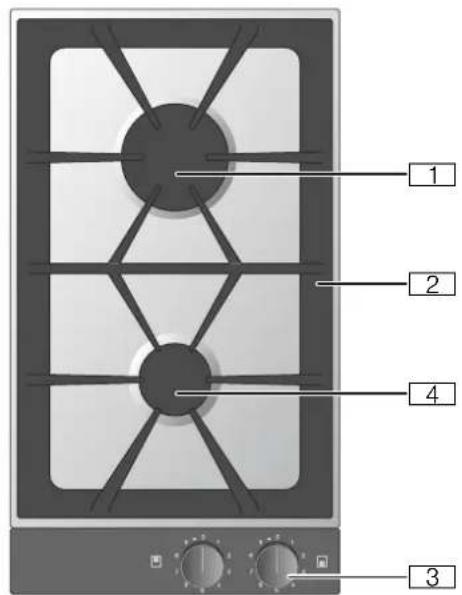

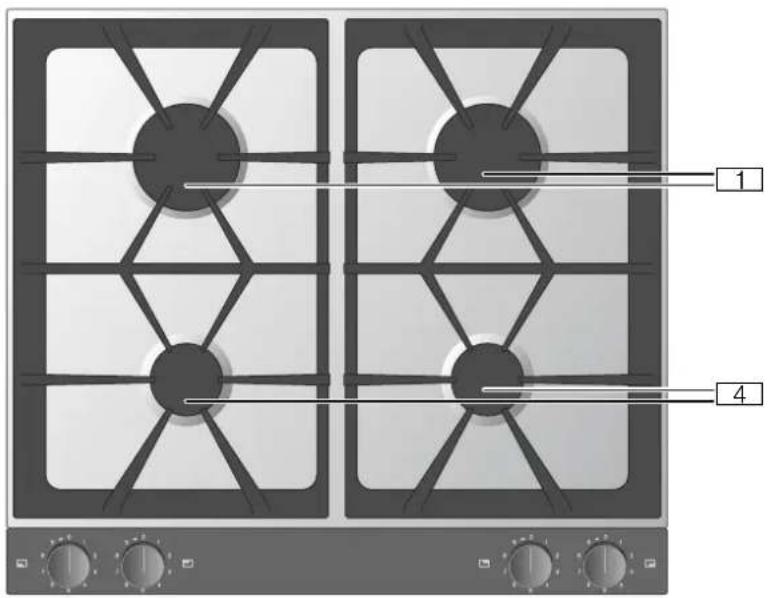

Gas-Kochfeld

1 Starkbrenner Leistung Erdgas 3,0 kW 2 Topfträger 3 Bedienknebel:

0 = Kochstelle ausgeschaltet

Kochstufe 1 = niedrigste Leistung

Kochstufe 9 = höchste Leistung

Drehrichtung zum Einsetzen

4 Normalbrenner Leistung Erdgas 1,9 kW

Anzeige am Leuchtring

Der Bedienknebel verfügt über einen Leuchtring mit verschiedenen Anzeigemöglichkeiten.

Anzeige Bedeutung
○ Aus Gerät AUS
● Leuchten: orange Gerät EIN
● Langsames Blinken: Gerät AUS
orange	Restwärmeanzeige
Blinken: orange Gerätefehler
	Kundendienst rufen!

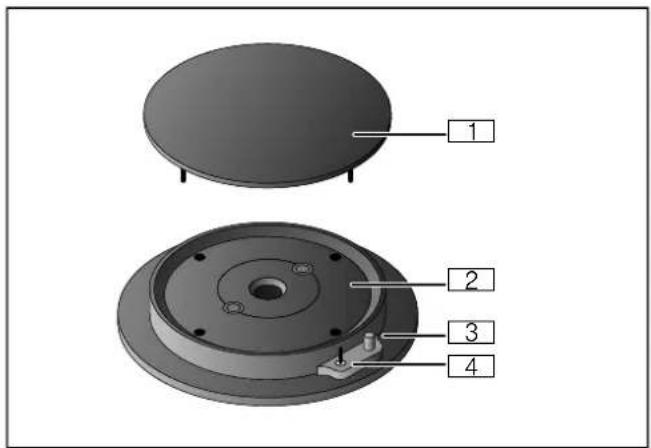

Einzelteile der Brenner

Die Brennerteile passgenau und gerade auflegen, sonst kann es zu Störungen bei der Zündung oder während des Betriebs kommen. Die Rastnasen müssen in den entsprechenden Aussparungen einrasten.

1 Brennerdeckel 2 Brennerkopf 3 Zündkerze 4 Thermoelement für Flammenüberwachung

Gerät bedienen

Hinweise

• Verwenden Sie nur das vorgeschriebene Zubehör. Die Edelstahlmulde nicht auslegen (z. B. mit Aluminiumfolie). Die Lüftungsöffnungen an der Rückseite der Bedienblende nicht abdecken. - Brenner und Zündkerze müssen sauber und trocken sein.
• Zünden Sie Kochstellen nur, wenn Topfträger und alle Brennerteile korrekt aufgelegt sind.
• Bedienknebel zum Zünden bis zum Anschlag fest eindrücken und gedrückt halten, dann auf die gewünschte Position drehen.
• Nach dem Zünden den Bedienknebel ca. 2 bis 4 Sekunden gedrückt halten, da sich der Thermofühler, welcher den Gasweg öffnet, erst erwärmen muss.
• Sollte die Flamme nicht innerhalb von 2 bis 4 Sekunden zünden, den Bedienknebel weiter nach links auf Kleinstellung drehen und nach dem Zünden wieder auf Großstellung zurück. Ein Zünden in Kleinstellung ist oftmals schneller möglich, da die verschiedenen Gase ein unterschiedliches Zündverhalten besitzen.
• Beim Zünden eines Brenners entsteht an allen Brennern ein Zündfunke.
• Berühren Sie nicht die Zündkerze während das Gasgerät zündet.
• Achten Sie auf höchste Sauberkeit. Sind die Zündkerzen verschmutzt, kann es zu einer fehlerhaften Zündung kommen. Reinigen Sie die Zündkerzen regelmäßig mit einer kleinen, nicht metallischen Bürste. Achten Sie darauf, dass die Zündkerzen keinen heftigen Stößen ausgesetzt werden.

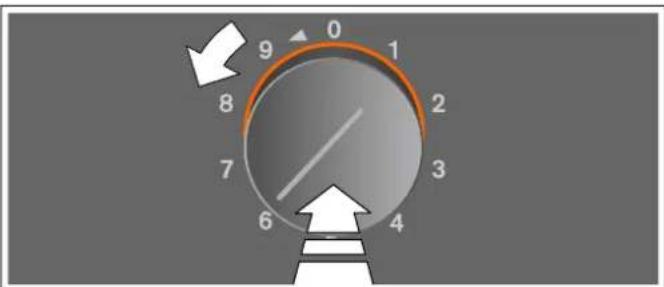

Einschalten

Dieses Gerät ist mit einem Stufenventil ausgerüstet. Die Markierungen am Bedienknebel zeigen ohne die Leistung von Kochstufe 1 bis 9.

Ihr Gas-Kochfeld verfügt über Zündkerzen zur elektrischen Zündung.

1. Ein geeignetes Kochgefäß auf den Topfrost stellen. 2. Den Bedienknebel des ausgewählten Brenners eindrücken und nach links auf die gewünschte Kochstufe drehen. Der Brenner zündet automatisch.

Durch Drehen des Bedienknebels können Sie die Kochstufe einstellen.

Achtung! Geräteschaden

Versuchen Sie nie, den Bedienknebel von Position 0 direkt auf Position 1 oder von Position 1 direkt auf Position 0 zu drehen. Dadurch wird das Stufenventil beschädigt.

Warnung - Verpuffungsgefahr!

Wenn der Brenner nach 15 Sekunden nicht zündet, schalten Sie den Bedienknebel aus und öffnen Sie die Tür oder das Fenster des Raumes. Warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Zündung von Hand

Bei einem Stromausfall können Sie die Brenner auch von Hand zünden.

1. Ein geeignetes Kochgefäß auf den Topfrost stellen. 2. Den Bedienknebel des ausgewählten Brenners eindrücken und nach links auf die gewünschte Kochstufe drehen. Den Bedienknebel gedrückt halten. 3. Den Brenner mit einem Gasanzünder oder einem Streichholz zünden. Den Bedienknebel für eine Sekunde nach dem Zünden gedrückt halten.

Hinweis: Die Anzeige am Leuchtring bleibt aus.

Thermoelektrische Flammenüberwachung

Zu Ihrer Sicherheit ist das Kochfeld mit einer thermoelektrischen Flammenüberwachung ausgestattet. Diese verhindert das Ausströmen von Gas, falls der Brenner im Betrieb versehentlich ausgeht (z. B. durch Luftzug).

Wenn der Brenner im Betrieb versehentlich ausgeht, drehen Sie den Bedienknebel auf die Position 0 und warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Ausschalten

Drehen Sie den Bedienknebel nach rechts auf die Position 0.

Warnung - Verbrennungsgefahr!

Bei geschlossener Geräteabdeckung kommt es zum Wärmestau. Das Gerät nur mit geöffneter Geräteabdeckung betreiben oder einschalten. Die Geräteabdeckung nicht zum Warmhalten oder Abstellen benutzen. Die Geräteabdeckung erst schließen, wenn das Gerät abgekühlt ist.

Achtung!

Geräteschaden

Verschüttete Flüssigkeiten vor dem Öffnen der Geräteabdeckung entfernen.

Restwärmeanzeige

Nach dem Ausschalten blinkt der Leuchtring am Bedienknebel langsam orange, solange das Gerät zu heiß ist, um es gefahrlos zu berühren. Berühren Sie das Gerät nicht, solange die Restwärmeanzeige blinkt.

Einstelltabelle und Tipps

Kochstufe Garverfahren Beispiele

9 Erhitzen Wasser, klare Suppen Blanchieren Gemüse Frittieren Pommes Frites, Gebäck

7-9 Anbraten Fleisch

Braten bei hohen Temperaturen Fleisch, Kartoffeln

6-8 Fortkochen mit geöffnetem Deckel

Flüssigkeiten, Teigwaren

5-7 Backen Mehlspeisen

Braten bei mittleren Temperaturen Geflügel, Fisch

4-5 Braten bei niedrigen Temperaturen

Bratwurst, Zwiebeln, Eierspeisen

Auftauen Tiefkühlkost

4 Garziehen mit geöffnetem Deckel

Knödel, Brühwürste

Erwärmen Gemüse, Suppen, Eintöpfe

3-4 Schmoren Rouladen, Braten Dünsten Gemüse

2-4 Fortkochen mit geschlossenem Deckel

1 Quellen Reis, Milchreis,

Suppen, Gemüse

Getreide

Tipps zum Kochen und Braten

Die Werte der Einstelltabelle dienen lediglich als Richtlinie, da je nach Art und Zustand der Speisen sowie Größe und Füllung des Topfes mehr oder weniger Wärme benötigt wird.

Durch die große Leistung erhitzen sich Fett und Öl schnell. Lassen Sie das Bratgut nicht unbeaufsichtigt, Fett kann sich entzünden, das Bratgut verbrennen.

1. Speisen, die länger kochen müssen, sollten Sie auf der hinteren Kochzone zubereiten.

Benutzen Sie zum Ankochen, Frittieren und Anbraten von großen Mengen bevorzugt den Starkbrenner.

Hinweise zum Kochgeschirr

Die folgenden Hinweise helfen Ihnen, Energie zu sparen und Schäden an Kochgefäßen zu vermeiden.

Geeignete Kochgefäße

Brenner Empfohlener	Minimaler
Durchmesser	Durchmesser
Topfboden	Topfboden

Normalbrenner 140 - 200 mm 90 mm

Starkbrenner 180 - 220 mm 90 mm

Töpfe mit einem Durchmesser unter 90 mm bzw. über 200 mm (220 mm für den Starkbrenner) sollten nicht verwendet werden.

Zwischen Kochgefäß und brennbaren Umbauten einen Mindestabstand von 50 mm einhalten. Zwischen dem Bedienknebel bzw. der Bedienblende und dem Topf oder der Pfanne einen Mindestabstand von 50 mm einhalten. Das Kochgefäß darf nicht an der Bedienblende oder am Bedienknebel anstehen. Das Kochgefäß darf nicht über den Kochfeldrand hinausragen.

Hinweise für die Benutzung

Verwenden Sie Kochgefäße geeigneter Größe für den jeweiligen Brenner.

Benutzen Sie keine kleinen Kochgefäße auf den großen Brennern. Die Flamme sollte die Seiten der Kochgefäße nicht berühren.

Benutzen Sie keine verformten Kochgefäße, die auf dem Kochfeld nicht stabil stehen. Die Gefäße können umkippen.

Benutzen Sie nur Kochgefäße mit flachem und dickem Boden.

Kochen Sie nicht ohne Deckel oder wenn der Deckel verschoben ist. Ein großer Teil der Energie wird verschwendet.

Stellen Sie das Kochgefäß mittig über den Brenner, sonst kann das Gefäß umkippen.

Stellen Sie große Töpfe nicht auf die Brenner in der Höhe der Armaturen. Diese könnten überhitzen und dadurch beschädigt werden.

Stellen Sie die Töpfe auf die Topfträger, niemals direkt auf die Brenner.

Vergewissern Sie sich vor der Benutzung, dass die Topfträger und die Deckel der Gasbrenner korrekt aufliegen.

Hantieren Sie vorsichtig mit den Gefäßen, die auf dem Kochfeld stehen.

Schlagen Sie nicht auf das Kochfeld und stellen Sie keine schweren Gewichte darauf.

Beheizen Sie nie ein Kochgefäß (z. B. Bräter, Pfanne, Grillstein) mit mehreren Brennern. Der entstehende Hitzestau führt zu Schäden am Gerät.

Reinigung und Wartung

Warnung: Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Warnung: Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.

Achtung! Oberflächenschäden

Diese Reinigungsmittel nicht verwenden

• Scharfe oder scheuernde Reiniger - Backofenreiniger
• Ätzende, chlorhaltige oder aggressive Reiniger
• Stark alkoholhaltige Reiniger - Harte, kratzende Spülschwämme, Bürsten oder Scheuerkissen

Wenn so ein Mittel auf das Gerät gelangt, wischen Sie es sofort mit Wasser ab.

Neue Schwammtücher vor Gebrauch immer gründlich auswaschen!

Gerät reinigen

Reinigen Sie das Gerät nach jedem Gebrauch, wenn es abgekühlt ist. Entfernen Sie übergelaufene Flüssigkeiten sofort, lassen Sie keine Speisereste einbrennen.

Die Brenner nach der Reinigung gründlich trocknen. Das Gerät nur mit trockenen Brennern in Betrieb nehmen. Feuchte Brenner führen zu Problemen beim Zünden bzw. zu einer instabilen Flamme.

Beim Zusammenbau auf die korrekte Position der Brennerteile achten (Rastnasen). Alle Teile müssen gerade aufliegen.

Geräteile/ Oberfläche	Empfohlene Reinigung
Edelstahlflächen Mit einem weichen, feuchten Tuch und etwas Spülmittel reinigen. Nur weniger Wasser zur Reinigung verwenden, es darf kein Wasser in das Gerät eindrin-gen.
Eingebrannte Stellen mit weniger Wasser und etwas Spülmittel einweichen las-SEN, nicht wegscheuern.
Starke Verschmutzungen oder durch Hitze verursachte Gelbfärbung mit unser-rem Edelstahlreiniger entfernen (Artikel-Nr. 00311499).
Topträger Zum Reinigen vorsichtig abnehmen. ImSpülbecken einweichen. Mit Spülbüürste und Spülmittel reinigen.
Im Bereich der Gummipuffer vorsichtig reinigen, damit diese sich nicht ablösen.
Mit klarem Wasser abspären, vor dem Auflegen trocknen.
Sie können den Topträger auch in der Geschirrrspülmaschine reinigen. Dabei kann sich der Topträger hell verfüllen. Das hat keinen Einfluss auf den Gebrauchsnutzen.
Brennerteile Mit einem weichen, feuchten Tuch und etwas Spülmittel reinigen. Mit einem wei-chen Tuch nachtrocknen. Darauf ach-ten, dass die Öffnungen nicht verstopft sind.
Aufpassen, dass keine Kleinteile verlo-ren gehen.
Nicht in der Spülmaschine reinigen!
Bedienblende, Bedienknebel	Mit einem weichen, feuchten Tuch und etwas Spülmittel reinigen; das Tuch dart nicht zu Nass sein. Mit einem weichen Tuch nachtrocknen.
	Auf die Bedienblende geratene säure-haltige Lebensmittel sofort entfernen (z. B. Essig, Ketchup, Senf, Marinaden, Zitronensaft).
	Achtung!GeräteschadenBedienknebel zur Reinigung nicht abziehen.

Eingebrannte Verschmutzungen

Für hartnäckige, eingebrannte Verschmutzungen können Sie in unserem Online-Shop, bei Ihrem Fachhändler oder bei unserem Kundendienst ein Reinigungs-Gel bestellen (Artikel-Nr. 00311859). Es ist geeignet für Topfträger und die Edelstahlmulde. Bei Bedarf die Verschmutzung über Nacht einwirken lassen. Beachten Sie die Hinweise auf dem Reiniger.

Achtung! Schaden an der Oberfläche

Das Reinigungs-Gel nicht auf den Brennerteilen, der Bedienblende oder den Bedienknebeln anwenden.

Störungen, was tun?

riangle Warnung - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Oft liegt es nur an einer Kleinigkeit, wenn eine Störung auftritt. Achten Sie bitte auf die Hinweise in der Tabelle, bevor Sie den Kundendienst anrufen.

Störung Mögliche Ursache Lösung
Störung der allgemeinen Elektrik.	Die Haushaltssicherung hat ausgelöst. Im Sicherungskosten prüfen, ob die Sicherung ausgelöst hat.
Die elektrische Zündung Funktioniert nicht.	Zwischen den Zündkerzen und den Brennern können sich Reste von Lebensmitteln oder Reinigern befinden.	Der Zwischenraum zwischen Zündkerze und Brenner muss sauber sein.
	Die Brenner sind nass. Die Brennerdeckel sorgfältig trocknen.
	Die Brennerdeckel sind nicht richtig aufgelegt.	Überprüfen, ob die Deckel richtig aufliegen.
	Stromausfall Brenner von Hand zünden.
Ungleichmäßige Brennerflamme	Die Brennerteile sind nicht richtig aufgelegt.	Brennerteile richtig auflegen.
	Die Öffnungen des Brenners sind verschmutzt.	Öffnungen des Brenners säubern.
Der Gasfluss scheint nicht normal zu sein oder es tritt kein Gas aus.	Zwischengeschaltete Ventile sind geschlossen.	Diezwischengeschalteten Ventile öffnen.
	Bei Verwendung einer Gasflasche überprüfen, dass diese nicht leer ist.	Gasflasche austauschen.
In der Kunden riecht es nach Gas.	Mögliche undichte Stelle am Anschluss der Gasflasche.	Anschluss der Gasflasche auf Dichtheit prüfen.
Der Brenner Goes nach dem Zünden(sofort aus.	Sie haben den Bedienknebel nicht genugend lange gedrückt.	Nachdem der Brenner gezündet hat, den Bedienknebel noch eineugekunden gedrückt halten. Fest eindrücken.
	Die Öffnungen des Brenners sind verschmutzt.	Öffnungen des Brenners säubern.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Besuche des Kundendienstpersonals zu vermeiden.

E-Nummer und FD-Nummer

Geben Sie beim Anruf bitte die vollständige Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie an der Unterseite des Gerätes.

Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr.

FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendienstpersonals im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Kundendiensttechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Inhaltsverzeichnis
