Produkttyp	Einbauherd mit Induktionskochfeld und Elektrobackofen
Marke	CONSTRUCTA
Modell	CM424055
Kochfeld	Induktion, 4 Kochzonen
Backofen	Elektro, Multifunktion (Umluft, Grill, etc.)
Backofenvolumen	Ca. 70 L
Gesamtleistung	Ca. 7 kW
Stromversorgung	230 V / 400 V, Schutzklasse 1
Maße (B x T x H)	Ca. 90 x 60 x 85 cm
Gewicht	Ca. 50 kg
Energieeffizienzklasse	A (Schätzung)
Sicherheitsfunktionen	Kindersicherung, Restwärmeanzeige, automatische Abschaltung
Reinigung	Leicht zu reinigende Glaskeramikfläche, Pyrolyse-Backofen (Schätzung)
Mitgeliefertes Zubehör	Gitterrost, Fettpfanne, Anschlussadapter
Ersatzteile und Reparierbarkeit	Erhältlich beim CONSTRUCTA Kundendienst

Häufig gestellte Fragen - CM424055 CONSTRUCTA

Wie installiere ich den Herd CM424055 korrekt?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände für die Belüftung (20 mm hinten) und stellen Sie sicher, dass die Arbeitsplatte ca. 60 kg tragen kann. Konsultieren Sie die Anleitung für die Montage über einem Backofen.

Welche Stromversorgung ist erforderlich?

Das Gerät hat die Schutzklasse 1 und benötigt eine Steckdose mit Schutzleiter. Der Anschluss muss an einer festen Installation mit Trennschalter erfolgen. Die Spannung kann je nach Land 230 V einphasig oder 400 V dreiphasig sein.

Kann ich den Herd über einer Spülmaschine installieren?

Nein, es ist verboten, einen Kühlschrank, Geschirrspüler, unbelüfteten Backofen oder eine Waschmaschine unter dem Kochfeld zu installieren. Die Belüftung muss ausreichend sein.

Wie reinige ich das Induktionskochfeld?

Verwenden Sie einen speziellen Reiniger für Glaskeramik und ein weiches Tuch. Vermeiden Sie Scheuerschwämme. Reinigen Sie nach jedem Gebrauch, um Flecken zu vermeiden.

Was tun, wenn das Gerät '400 d&05' anzeigt?

Dieser Code weist auf ein Anschlussproblem hin. Trennen Sie das Gerät vom Stromnetz und überprüfen Sie den Anschluss des Netzkabels. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Sind die Magnete im Gerät gefährlich?

Das Gerät enthält Dauermagnete. Träger von elektronischen Implantaten (Herzschrittmacher, Insulinpumpe) müssen einen Mindestabstand von 10 cm zum Gerät einhalten.

Wie verwende ich die Pyrolyse-Funktion des Backofens?

Entfernen Sie vor dem Start der Pyrolyse sämtliches Zubehör. Schließen Sie die Tür und wählen Sie das Pyrolyse-Programm. Die Temperatur steigt auf ca. 500 °C, um Rückstände zu verbrennen. Wischen Sie nach Abschluss die Asche aus.

Welches Zubehör wird mit dem Herd mitgeliefert?

Der Herd wird mit einem Gitterrost, einer Fettpfanne und einem Anschlussadapter geliefert. Überprüfen Sie die Verpackung auf Vollständigkeit des Zubehörs.

Hat der Herd Garantie?

Ja, die Garantie gilt unter der Voraussetzung einer ordnungsgemäßen Installation durch einen autorisierten Fachmann. Jeder nicht autorisierte Eingriff führt zum Garantieverlust. Konsultieren Sie die mitgelieferte Garantieurkunde.

Wo finde ich Ersatzteile für das Modell CM424055?

Kontaktieren Sie den CONSTRUCTA Kundendienst oder besuchen Sie die offizielle Website. Die Referenznummer des Anschlussadapters lautet 744661. Verwenden Sie ausschließlich Originalteile.

BEDIENUNGSANLEITUNG CM424055 CONSTRUCTA

• Lesen Sie diese Anleitung sorgfältig.
  Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufahr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

#

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen des Geräts am Aufstellungssort verantwortlich.

#

WARNING - Gefahr durch gnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

#

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien.

Chemikalien können gefährlich sein. Beim Umgang mit Chemikalien mussen die Empfehlungen der Chemikalienhersteller beachtet werden.

Schutzausrüstung tragen.

Kochfeld und Backofen

Verwenden Sie Kochfeld und Herd nur von der gleichen Marke und mit gleichem Kombinationspunkt.

Das Grün des Aufklebers am Netzkabel des Kochfelds muss dem Grün des Aufklebers am Backofen entsprechen. Wenn das nicht zutriff, bestellen Sie einen geeigneten Adapter beim Kundendienst. Die Artikelnummer für das Zubehör lautet 744661.

→Abb. 1

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Geblaseiluftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verständungsmaterial verwenden.
Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

• Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichen.
2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt. Abb. 2
3. Nach den Ausschnittarbeiten die Späne entfernen..
4. Die Schnittflächen hitzebeständig versiegeln.

Luftung

Um eine korrekte Funktion des Geräts zu garantierten, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts besteht eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten. Abb. 3
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 4

3. Falls der Mindestabstand von 20 mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. → Abb. 5

4. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30~mm und der Mindestabstand zwischen Backofen und Kochfeld 5mm detragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.

Abb. 6

Gerä einschalten

Voraussetzung: Den Backofen nur an das Kochfeld anschließen, wenn es spannungsls ist.

1. Das Kochfeld vor dem Möbelstück platzieren. → Abb. 7
2. Offnen Sie den Deckel P am unteren Teil des Gerats mit Hilfe eines Werkzeugs und schlieben Sie das Datenkabel S an die Anschlu SSDose des Kochfels an. Abb. 8
3. Den Schutzleiter PE1, grun/gelb, des Kochfelds an die Erdungsstelle des Backofens anschrauben. - Den Schutzleiter PE1 als Erstes anschließen und als Letztes trennen. Abb. 9
4. Den Poly-Box-Plastikstecker am Backofen einstecken. Abb. 10
5. Die Schrauben des Poly-Box-Steckers festziehen. Abb. 11
6. Die Datenleitung S an die Anschlussdose des Backofens anstecken. Abb. 12
7. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 400 e653e65ant, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Netzkabels an das Stromnetz prufen.

Kochfeld einsetzen

1. Das Kochfeld in den Ausschnitt einsetzen. Abb. 13
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

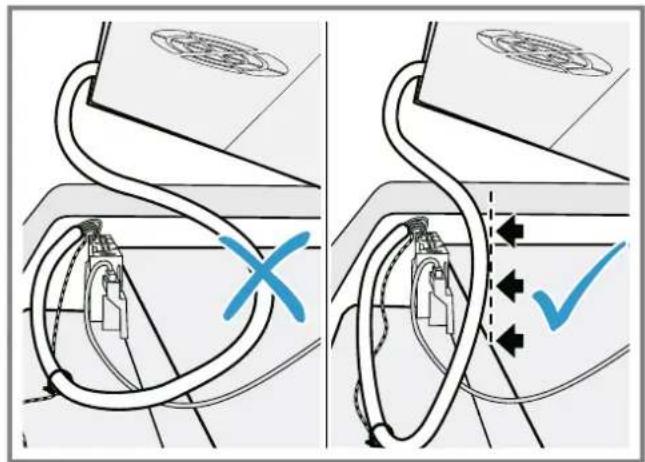

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und freiBen Teilen fernhalten.

Abb. 14

Das Kochfeld in den

Arbeitsplattenausschnitt mit einer Tiefe von 500 mm einsetzen

1. Die Mitte des Arbeitsplattenausschnits markieren. → Abb. 15
2. Das Kochfeld einsetzen.
3. Die Markierungen des Kochfeldrahmens an den der Arbeitsplatte ausrichten.
4. Das Kochfeld eindrücken.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und freiBen Teilen fernhalten.

Abb. 14

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.
• Das Gerät vom Stromnetz trennen.
• Den Backofen Herausziehen und vor dem Möbel abstellen.
• Die Datenleitung S abstecken.
• Die Schraube der Poly-Box lösen und die Poly-Box herausziehen. Wahrend des Ausbaus nicht an den Kabeln ziehen.
• Zuletzt den Schutzleiter von der Erdungsschraube losen.
• Das Kochfeld von unter herausdrücken.
