BEDIENUNGSANLEITUNG ZIEWB350 Zipper

DE BETRIEBSANLEITUNG

ELEKTRISCHE SCHUBKARRE

Übersetzung / Translation

EN USER MANUAL

ELECTRIC WHEELBARROW

FR MODE D'EMPLOI

BROUETTE ÉLECTRIQUE

CZ NÁVOD K POUŽITÍ

ELEKTRICKÉ KOLEČKO

3 TECHNIK/TECHNICS/TECHNIQUE/TECHNIKA....5

3.1 Lieferumfang / delivery content / Contenu de la livraison / Rozsah dodávky....5

3.2 Komponenten / components / Composants / Komponenty....6

3.3 Technische Daten / technical data / Données techniques / Technické údaje .....7

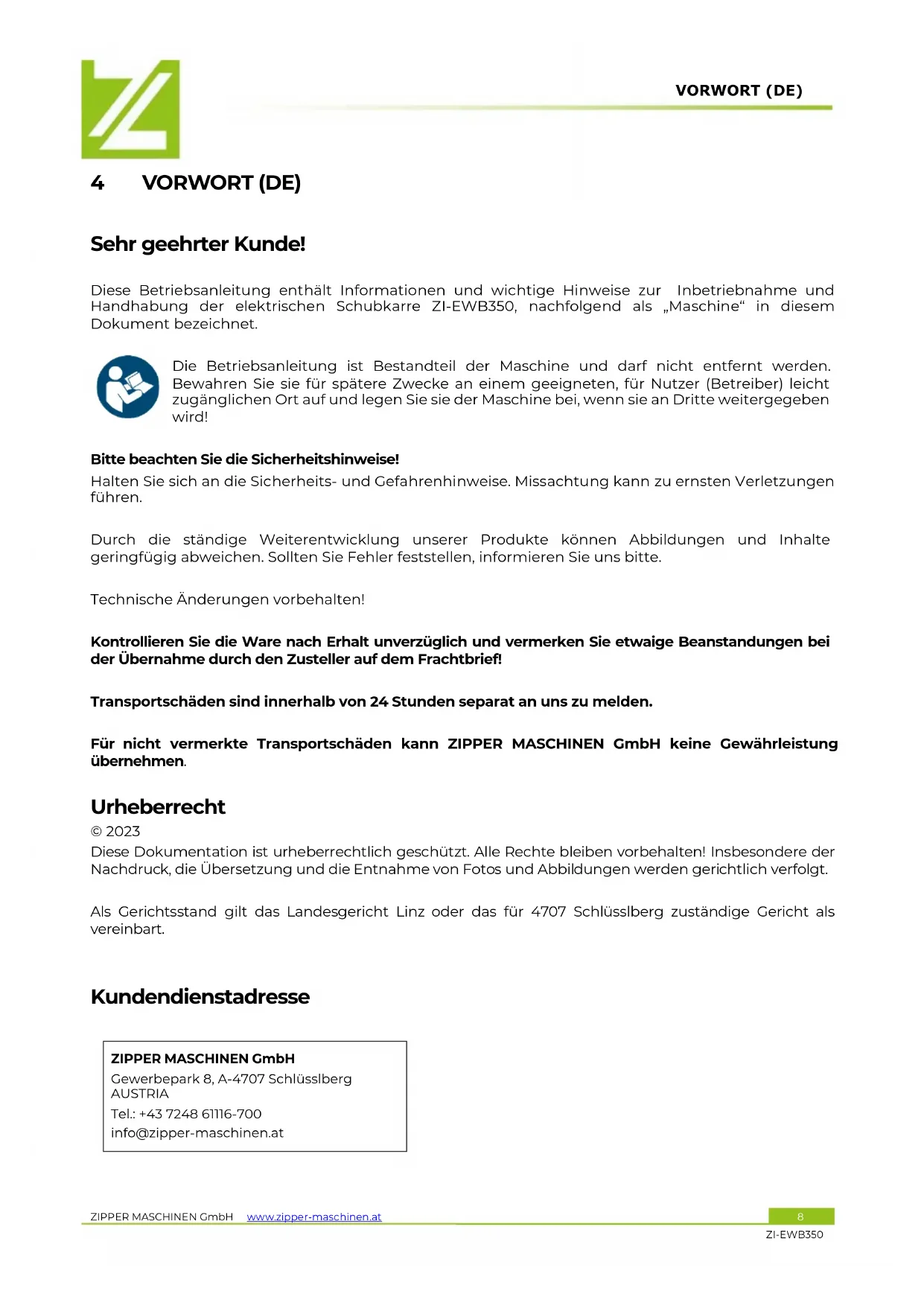

4 VORWORT (DE) 8

5 SICHERHEIT 9

5.1 Bestimmungsgemäße Verwendung 9

5.1.1 Technische Einschränkungen....9

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen 9

5.2 Anforderungen an Benutzer....9

5.3 Allgemeine Sicherheitshinweise....9

5.4 Spezielle Sicherheitshinweise für diese Maschine....10

5.5 Gefahrenhinweise 11

6 MONTAGE....11

6.1 Lieferumfang prüfen....11

6.2 Zusammenbau....11

7 BETRIEB 14

7.1 Betriebshinweise 14

7.2 Bedienung 14

7.2.1 Start elektrische Unterstützung....14

7.2.2 Maschine parken / stoppen 15

7.3 Ladegerät....15

8 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 15

8.1 Reinigung....15

8.2 Wartung 15

8.2.1 Instandhaltung und Wartungsplan....16

8.3 Lagerung....16

8.4 Entsorgung....16

9 FEHLERBEHEBUNG 16

10 PREFACE (EN)....17

11 SAFETY....18

30 GARANTIEERKLÄRUNG (DE) 48

31 GUARANTEE TERMS (EN) 49

32 DECLARATION DE GARANTIE (FR) 50

33 PROHLÁŠENÍ O ZÁRUCE (CZ) 51

2 SICHERHEITSZEICHEN / SAFETY SIGNS / SYMBOLES DE SECURITE / BEZPEČNOSTNÍ ZNAČKY

DE SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

EN SAFETY SIGNS DEFINITION OF SYMBOLS

FR SYMBOLES DE SÉCURITÉ SIGNIFICATION DES SYMBOLES

CZ BEZPEČNOSTNÍ ZNAČKY VÝZNAM SYMBOLŮ

DE CE-KONFORM! - Dieses Produkt entspricht den EU-Richtlinien.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann zu schweren Personenschäden und tödliche Gefahren mit sich bringen.

DE Vor Regen, Spritzwasser schützen!

DE Schutzausrüstung tragen!

DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern!

3 TECHNIK/TECHNICS/TECHNIQUE/TECHNIKA

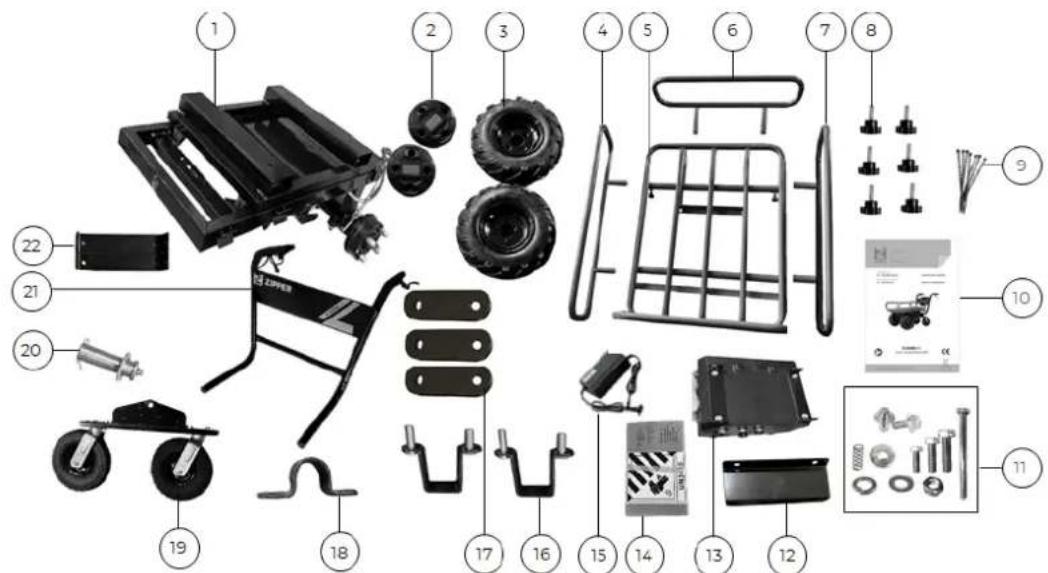

3.1 Lieferumfang / delivery content / Contenu de la livraison / Rozsah dodávky

*Teile sind für Montage einer Flachwanne notwendig ggf. Nicht im Lieferumfang enthalten. Werden auch nicht für die Montage benötigt. Parts are necessary for assembling of tray maybe not included in delivery-content. Not needed for assembling that machine.

Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der elektrischen Schubkarre ZI-EWB350, nachfolgend als „Maschine“ in diesem Dokument bezeichnet.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen Ort auf und legen Sie sie der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Halten Sie sich an die Sicherheits- und Gefahrenhinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!

Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.

Für nicht vermerkte Transportschäden kann ZIPPER MASCHINEN GmbH keine Gewährleistung übernehmen.

Urheberrecht

© 2023

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht als vereinbart.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

5 SICHERHEIT

Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der Maschine.

Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außerdem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits- und Gefahrenhinweise!

5.1 Bestimmungsgemäße Verwendung

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Transport von Materialien unter Einhaltung der max. Beladung der Maschine.

HINWEIS

ZIPPER MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleistung für eine andere oder darüber hinausgehende Verwendung und daraus resultierende Sach- oder Personenschäden.

5.1.1 Technische Einschränkungen

Die Maschine ist für den Einsatz unter folgenden Bedingungen bestimmt:

Rel. Feuchtigkeit: max. 65 %

Temperatur (Betrieb) +5°C bis +40°C

Die Maschine, speziell der Akku; darf nicht einer Temperatur von über 80°C ausgesetzt werden. Nicht im freien bei praller Sonne oder längere Zeit im Kofferraum eines Autos lagern!

5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen

• Betreiben der Maschine ohne adäquate körperliche und geistige Eignung.
• Betreiben der Maschine ohne Kenntnis der Betriebsanleitung.
• Ändern der Maschinenkonstruktion.
• Betreiben der Maschine bei Nässe und Regen.
• Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
• Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen.
• Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine.

Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge.

5.2 Anforderungen an Benutzer

Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht in der Lage sind, die Maschine sicher bedienen, dürfen die Maschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!

Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.

Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

5.3 Allgemeine Sicherheitshinweise

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte zu berücksichtigen:

- Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden

Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.

- Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, damit eine gefahrenlose Bedienung gewährleistet werden kann.

- Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.

- Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.

- Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.

- Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.

- Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zur Maschine einhalten, und halten Sie insbesondere Kinder von der Maschine fern.

- Tragen Sie geeignete Arbeitskleidung und geeignetes Schuhwerk.

- Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.

- Überbeanspruchen Sie die Maschine nicht!

- Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!

- Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.

5.4 Spezielle Sicherheitshinweise für diese Maschine

• Vorsicht bei rutschigem Untergrund – Rutschgefahr - Verletzungsgefahr. Tragen Sie beim Arbeiten solides und rutschfestes Schuhwerk. Rutschen/ Stolpern/Fallen sind eine Hauptursache für schwere oder tödliche Verletzungen.
  • Die Maschine niemals bei Regen oder in feuchter, nasser Umgebung verwenden.
• Halten Sie die Maschine beim Gebrauch immer mit beiden Händen.
• Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt die Maschine und stellen Sie sicher, dass es sich in einem guten Zustand befindet.
• Besondere Vorsicht bei Arbeiten in der Nähe von Schwimmbecken oder Gartenteichen!
• Vor Wartungs- oder Einstellarbeiten ist der Akku aus dem Akkufach der Maschine zu entfernen!

LADEGERÄT:

• Das Ladegerät ist ausschließlich geeignet den mitgelieferten Akku der Maschine zu laden. Das Laden anderer Akkus ist nicht zulässig.
• Benutzen Sie das Ladegerät niemals in feuchter oder nasser Umgebung.
• Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elektrische Sicherheit wäre nicht mehr gewährleistet.
• Benutzen Sie niemals das Ladegerät wenn Kabel, Stecker oder die Maschine selbst durch äußerliche Einwirkung beschädigt sind. Bringen Sie das Ladegerät dann zur nächsten Fachwerkstatt.
• Betreiben Sie die Maschine nicht in der Nähe von Wärmequellen.
• Verwenden Sie kein Verlängerungskabel um das Netzteil der Ladestation anzustecken.
• Legen Sie keine Metallgegenstände in den Bereich der Ladekontakte der Ladestation.
• Öffnen Sie niemals das Ladegerät. Im Falle einer Störung wenden Sie sich an eine Fachwerkstatt.
• Verwenden Sie zum Aufladen des Akkus nur das Original Ladegerät. Bei Verwendung anderer Ladegeräte können Defekte auftreten oder ein Brand ausgelöst werden.

AKKU:

• Bei unsachgemäßem Gebrauch oder beim Gebrauch beschädigter Akkus können Dämpfe austreten. Diese Dämpfe können die Atemwege reizen. Führen Sie Frischluft zu und suchen Sie bei Beschwerden unbedingt einen Arzt auf.
• EXPLOSIONSGEFAHR! Akku vor Hitze und Feuer schützen.
• Akku nur in einer Umgebungstemperatur zwischen 0^ C bis +45^ C verwenden.
• KURZSCHLUSSGEFAHR! Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontakte müssen abgeklebt werden.
• Akku niemals öffnen.

5.5 Gefahrenhinweise

Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:

GEFAHR

Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

WARNUNG

Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird.

VORSICHT

Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HINWEIS

Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung die wichtigsten Sicherheitsfaktoren bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt von Ihnen ab!

6 MONTAGE

6.1 Lieferumfang prüfen

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

6.2 Zusammenbau

HINWEIS

Ziehen Sie alle Schrauben erst nach Abschluss der Montage vollständig an.

Stützradhalterung (1) am Basisrahmen (2) mit einem Bolzen (3) fixieren. Bolzen mittels Scheibe und Splint fixieren.

2. Schritt

Räder (1) auf Antriebseinheit montieren mittels der 4 Radmuttern (2) fixieren. Anschließend Radkappen (3) anbringen.

		3. SchrittDie Handgriffe (1) am Basisrahmen (2) an vier Positionen jeweils mit einer Schraube (3), Federscheibe (4), Scheibe (5), Federring (6) und einer Mutter (7) fixieren.
		4. SchrittEntriegelung Kippfunktion montieren:Entriegelungsknopf (1) und Mutter (2) entfernen.Das Kabel bis zur Mutter (3) in die Halterung stecken.Mutter (2) anziehen und Entriegelungsknopf aufschrauben.
		5. SchrittBremsseil (2) an Bremshebel (1) einhängen. Anschließend kann der Bremshebel in Position mit Schraube (3) fixiert werden. Verbindung zur Bremse an beiden Rädern herstellen:Dafür muss der Bolzen (4) am rechten bzw. linken Bremsgestänge (6) wie abgebildet in der Vorrichtung montieren und mittels Splint und Scheibe (5) sichern.
		6. SchrittAn sechs Positionen am Transportrahmen Fixierschrauben (1) mit je einer Druckfeder (2) und einer Scheibe (3) montieren.
		7. SchrittRahmen links (1), rechts (2) und vorne (3) in den Transportrahmen schieben und in gewünschter Position mit Fixierschraube fixieren.

	8. SchrittDen Transportrahmen auf den Basisrahmen aufstecken. Die Bohrungen (1) müssen übereinander liegen.Transportrahmen an jeder Bohrung mittels Schraube (2), Scheiben (3), Federring (4) und Mutter (5) fixieren.

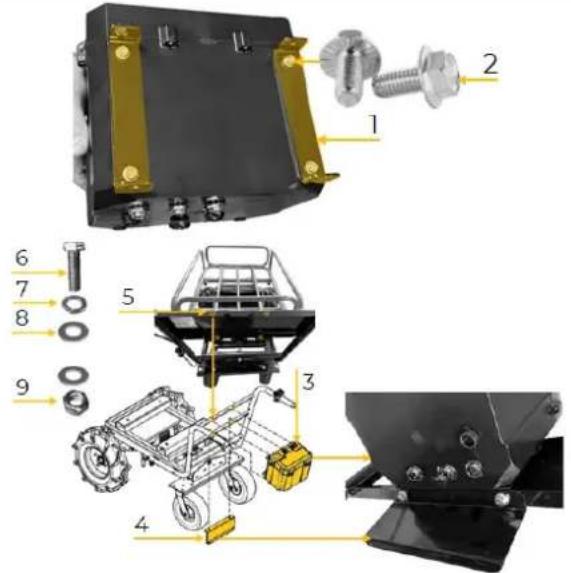

	9. SchrittHalterungen (1) an die Rückseite der Akkubox mittels Schrauben mit Flansch und Sperrverzahnung (2) montieren.Anschließend Akkubox (3) und Schutzblech (4) an den Bohrungen (5) jeweils mittels Schraube (6), Federring (7), Scheiben (8) und Mutter (9) fixieren.

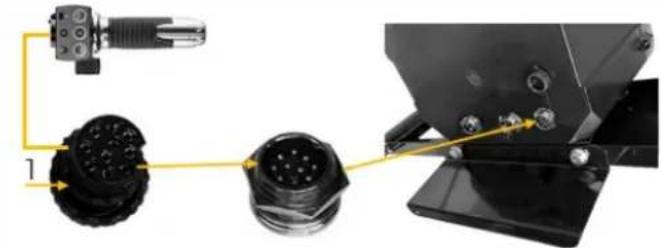

	10. SchrittDen Stecker des Motor-Bedienelements (1) in die Buchse an der Unterseite der Akkubox stecken und mit Sicherungsmutter sichern.
	11. SchrittDie Stecker der Antriebseinheit (1, 2) in die jeweils passende Buchse an der Unterseite der Akkubox stecken und mit Sicherungsmuttern sichern.
	12. SchrittOranges Kabel der Antriebseinheit am Schutzblech mit einem Kabelbinder (1) und an der Querstrebe mit einem Klettband (2) fixieren.Kabel zum Motor-Bedienelement mit einem Klettband oder Kabelbinder (3) fixieren.Bremskabel mittels Kabelbinder (4) fixieren.

Maschine komplettiert

7 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

7.1 Betriebshinweise

WARNUNG

Vor sämtlichen Umrüstarbeiten bei der Maschine Akku entfernen!

HINWEIS

• Den Akku niemals entfernen, während die Maschine läuft.
• Bei längerer Stillstandszeit, Ausschalter drücken.
• Elektromotor nur bei ausreichender Akku-Ladung benutzen.

7.2 Bedienung

721 Start elektrische Unterstützung

1 2 3

1. EIN-AUS Schalter (1) auf „I“ stellen: das linke Akkufach (2) ist aktiviert.
2. EIN-AUS Schalter (1) auf „II“ stellen:
3. das rechte Akkufach (3) ist aktiviert.

HINWEIS: Es ist immer nur 1 Akkufach aktiv

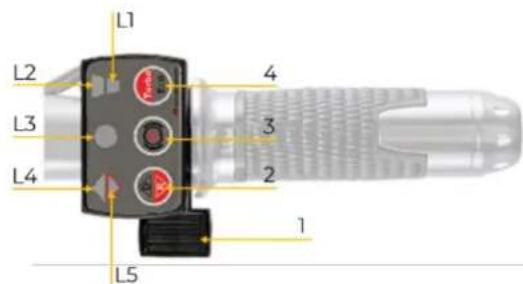

L1 L2 L3 L4 4 3 2 1 L5

1. Motordrehrichtung und somit Vor- bzw. Rückwärtsbewegung der Maschine durch Drücken der Taste (2) wählen. Die gewählte Richtung wird an den Pfeilen L4/L5 angezeigt.

2. Durch Drücken der Taste (3) wird das BAS-aktiviert / EBS-deaktiviert.

L3 leuchtet Rot: EBS aktiviert

L3 leuchtet Grün: EBS deaktiviert

BAS = Bremsunterstützung wenn keine elektronische Unterstützung angefordert wird.

EBS = Elektronische Bremse: Maschine wird abgebremst und Bremswirkung bleibt solange aufrecht.

• bis Akku leer.

• bis EBS wieder deaktiviert wird.

• Durch Drücken des Hebels (1) wird die Stärke der elektrischen Unterstützung eingestellt, je weiter der Hebel von seiner Ausgangslage weggedreht gedreht wird umso stärker ist die Unterstützung.

HINWEIS: keine Aktivierung am Handgriff BAS aktiv (Bremswirkung spürbar).

1. HINWEIS: Wenn EBS aktiviert keine elektrische Antriebsunterstützung in Vorwärts bzw. Rückwärtsrichtung
2. Durch Drücken der Taste (4) kann der Eco- oder Turbo-Modus ausgewählt werden: Eco-Modus: L1 leuchtet, geringer Akkuverbrauch Turbo-Modus: L1 und L2 leuchten, größere Leistung = höherer Akkuverbrauch

722 Maschine parken / stoppen

1. Aktives Akkufach auswählen
2. EBS deaktiviert / BAS aktiviert

Bremsunterstützung durch Motor jedoch muss die Maschine mit eigener Muskelkraft und durch Drücken des Hebels mechanische Bremse zum kompletten Stillstand abgebremst werden vor allem bei Verwendung auf Steigungen und anschließend auf ebenes Gelände bringen und gegen wegrollen sichern. (Keil unter Rädern).

1. EBS aktiviert

Maschine bremst bis zum vollständigen Stillstand und Bremswirkung bleibt aktiv solange EBS aktiviert ist. Hält Maschine auch in Position bei Steigungen bis 20%. Bei längerer Verweildauer die Maschine vorher auf ebenes Gelände bringen und gegen wegrollen sichern (Keil unter Rädern)

HINWEIS: Bremsfunktion EBS benötigt Akkuenergie, nur für kurze Stillstandszeiten konzipiert (max. 15 Minuten).

7.3 Ladegerät

Akku aufladen:

1. Akku aus Akkubox entfernen2. Ladegerät an Stromversorgung (Steckdose) 230 V / 50 Hz und Ladebuchse (1) anschließen.3. Akku laden4. Wenn Akku vollständig geladen ist (Anzeige am Ladegerät), Ladegerät wieder trennen.5. Ladezustand wird durch Drücken von Knopf (2) am Display (3) angezeigt

Volt-Anzeige an der Akkubox gibt Aufschluss über den Ladezustand.

Anzeige bei 40 V	Ladezustand 100%
Anzeige bei 35 V	Ladezustand ~50%
Anzeige bei < 32 V	Akku muss geladen werden.

HINWEIS:

• Beim Laden des Akkus ist Überhitzung zu vermeiden. Es ist für ausreichende Luftzufuhr zu sorgen sodass kein Hitzestau entstehen kann.
• Akku nur in einer Umgebungstemperatur zwischen 0^ bis +40^ laden.
• Akku nach starker Belastung erst abkühlen lassen, bevor dieser aufgeladen wird.
• Laden Sie den Akku stets in einem gut belüfteten Raum.
  • BRANDGEFAHR! Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden.
• Beim Laden des Akkus nicht rauchen. Der Akku ist von offenem Feuer und Funken fernzuhalten.
• Akku unmittelbar nach dem Laden abkühlen lassen.

8 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG

8.1 Reinigung

HINWEIS

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine! Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde Reinigungsmittel verwenden! Benutzen Sie niemals fließendes Wasser oder einen Hochdruckreiniger zur Reinigung der Maschine.

• Reinigen Sie die Außenteile mit einem feuchten Schwamm.
• Reinigen Sie niemals die elektronischen Teile mit Wasser!
• Überprüfen Sie die Maschine und entfernen Sie die Einlagen und / oder Reste mit einer Bürste.

8.2 Wartung

VORSICHT

Vor Wartungsarbeiten bei Maschine Akku herausnehmen! Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HINWEIS

Nur eine regelmäßig gewartete und gut gepflegte Maschine kann ein zufrieden stellendes

Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.

Unsachgemäßer Eingriff kann die Maschine beschädigen oder Ihre Sicherheit gefährden.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind. Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen! Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

821 Instandhaltung und Wartungsplan

Vor jeder Inbetriebnahme:

- Überprüfung die Kabeln (fester Sitz, Beschädigungen)

Monatlich:

- Akku laden (bei längerer Lagerdauer): Monatliche Kontrolle des Ladezustandes.

8.3 Lagerung

- Vor der Lagerung alle Komponenten gründlich reinigen.

Alle Komponenten getrennt in einem trockenen Raum bei nicht weniger als 0°C lagern.

Wichtige Hinweise zur Lagerung des Akkus, um mögliche Beschädigungen zu vermeiden: Bei längerem Nichtgebrauch der Maschine sollte der Akku abgeklemmt und ausgebaut werden. Vor Einlagerung sollte der Akku nochmals aufgeladen werden. Als Ausnahme gelten fix in der Maschine verbaute Akkus, die nicht ausgebaut werden sollten, und einfach mit dem mitgelieferten Ladegerät geladen werden. Akkus sind bei Raumtemperatur (ca. 20° C) an einem trockenen und frostsicheren Ort zu lagern. Vermeiden Sie größere Temperaturschwankungen (z.B. Akku nicht direkter Sonneneinstrahlung aussetzen, oder in der Nähe von Heizungen lagern). Höhere Temperaturen können zu beschleunigtem Altern und zu vorzeitigem Funktionsverlust des Akkus führen. Bei längerem Nichtgebrauch des Akkus überprüfen Sie regelmäßig (monatlich, max. alle 3 Monate) den Ladezustand. Wenn notwendig, ist der Akku aufzuladen.

8.4 Entsorgung

Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie die Maschine, Maschinenkomponenten oder Betriebsmittel nicht im Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen bezüglich der verfügbaren Entsorgungsmöglichkeiten.

Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, AKKU ENTFERNEN!

Sollten Sie sich außer Stande sehen, erforderliche Reparaturen ordnungsgemäß durchzuführen und/oder besitzen Sie die notwendigen Kenntnisse nicht dafür, ziehen Sie immer einen Fachmann zum Beheben des Problems hinzu.

Fehler	Mögliche Ursache	Behebung
Keine Unterstützung	Akku ist leerMotor stecktStartschalter defektLose Kabel	Akku aufladenMotor prüfenStartschalter prüfenÜberprüfung der Kabelverbindungen
Akku wird nicht geladen	Kabelverbindungen lose	Überprüfung Kabelverbindungen im Akkusystem

10 PREFACE (EN)

Dear Customer!

Z.I.P.P.E.R MASCHINEN GmbH

AT-4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel [phone]-700

[e-mail]

11 SAFETY

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

17 SECURITE

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

[e-mail]

23 BEZPEČNOST

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teile nur vom Hersteller empfohlene Ersatzteile verwenden.

Bestellen Sie die Ersatzteile direkt auf unserer Homepage – Kategorie ERSATZTEILE, oder kontaktieren Sie unseren Kundendienst

• über unsere Homepage – Kategorie SERVICE/NEWS – ERSATZTEILANFORDERUNG,
  • per Mail an [e-mail].

Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir, mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen.

30 GARANTIEERKLÄRUNG (DE)

1.) Gewährleistung

ZIPPER Maschinen unterliegt der gesetzlichen Gewährleistung die in der aktuellen Fassung Gültigkeit hat. (Für elektrische und mechanische Bauteile entspricht dies 2 Jahren (ausgenommen Verschleißteile und Akkus/Batterien), beginnend ab dem Erwerb des Endverbrauchers/ Käufers. Für Akkus und Batterien gilt die gesetzliche Gewährleistung von 6 Monaten beginnend ab dem Erwerb des Endverbrauchers/ Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensersatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die ZIPPER MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage

• per Mail an [e-mail].
- oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer Homepage – Kategorie SERVICE/NEWS.

31 GUARANTEE TERMS (EN)

1.) Warranty:
