BEDIENUNGSANLEITUNG 3120 TIPTEL

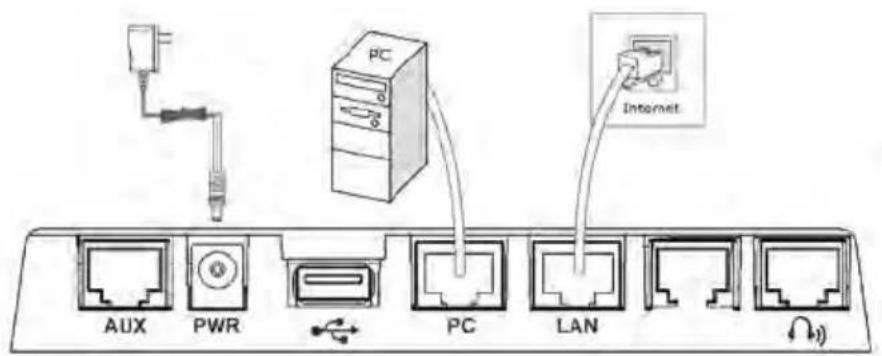

Das Telefon wird über die Buchse „LAN" mit dem Netzwerk verbunden und hierüber auch mit Strom versorgt. Solle Its Netzwerk „Power over Ethernet" (PoE) nicht unterstützen, so muss zur Stromversorgung des Telefons das optionale Steckernetzgerät (Artikel-Nr. 3054051, nicht im Lieferumfang enthalten) an der Buchse „PWR" angeschlossen werden.

Durch den integrierten Switch kann an der Buchse „PC“ ein Computer angeschlossen werden. Der Anschluss „AUX“ dient zum Anschluss des optionalen Zusatz-Tastenfeldes tiptel KM 37. Am USB-Anschluss kann ein DECT-Dongle und am Headset-Anschluss ein aktives Headset, welches die DHSG-Schnittstelle unterszt angeschlossen werden.

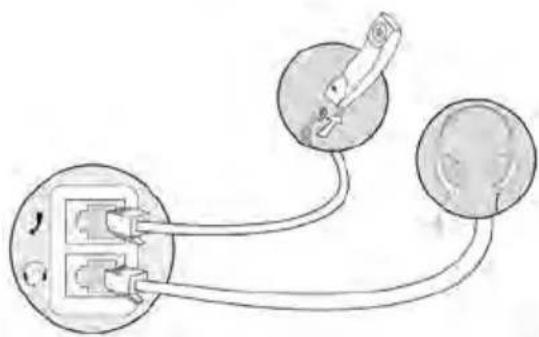

Der Handhörer und ggf. ein optionales passives Headset werden an den Buchsen an der Unterseite des Telefons angeschlossen.

Erst-Konfiguration über Einrichtungsassistent

Beim ersten Start des Telefons fragt der Einrichtungsassistent alle zum Betrieb unbedingt nötigen Einstellungen ab.

Wahlen Sie in der Sprachauswahl die gewünschte Sprache und speichern diese.

Wenn das Telefon im Netzwerk einen DHCP-Server erkennt, so bezieht es automatisch eine IP-Adresse. Ist kein DHCP-Server im Netzwerk, so fragt der Einrichtungs-Assistant die IP-Einstellungen ab.

Legen Sie danach fest, ob die SIP-Kontoeinstellungen manuell eingegeben oder vom Server per Autoprovision geladen werden sollen. Bei Konfiguration über den Server werden Sie aufgeforderd, die URL des Servers und (falls erforderlich) Benutzernamen und Kennwort einzutragen. Alternativ kann ein Ersteinrichtungscode eingegeben werden. Bei manueller Konfiguration konnen Sie die Daten des SIP-Kontos über die Telefon-Tastatur eintragen.

Hinweis: Wenn Sie die Kontodaten über die Web-Konfiguration eingeben möchten, so können Sie an dieser Stelle „Überspringen" auswahlen.

Konfiguration über Webbrowser

Drücken Sie die Taste „Menu“ und wahlen dann „Status“ → „Informationen“ oder drücken im Ruhezustand des Telefons die „OK“-Taste. Geben Sie die dort angezeigte IP-Adresse an Ihrm PC in der Adresszeile Ihres Web browsers ein.

Zum Zugriff auf die Konfiguration ist die Angabe von Benutzername und Kennwort erforderlich. Diese lauten in der Werksauslieferung admin/admin für den Administrat (voller Zugriff auf alle Konfigurationen) und user/user für den Benutzerzugriff (eingeschränkter Zugriff auf Konfigurationen). These Benutzernamen und Kennworte können in der Web-Konfiguration geändert werden.

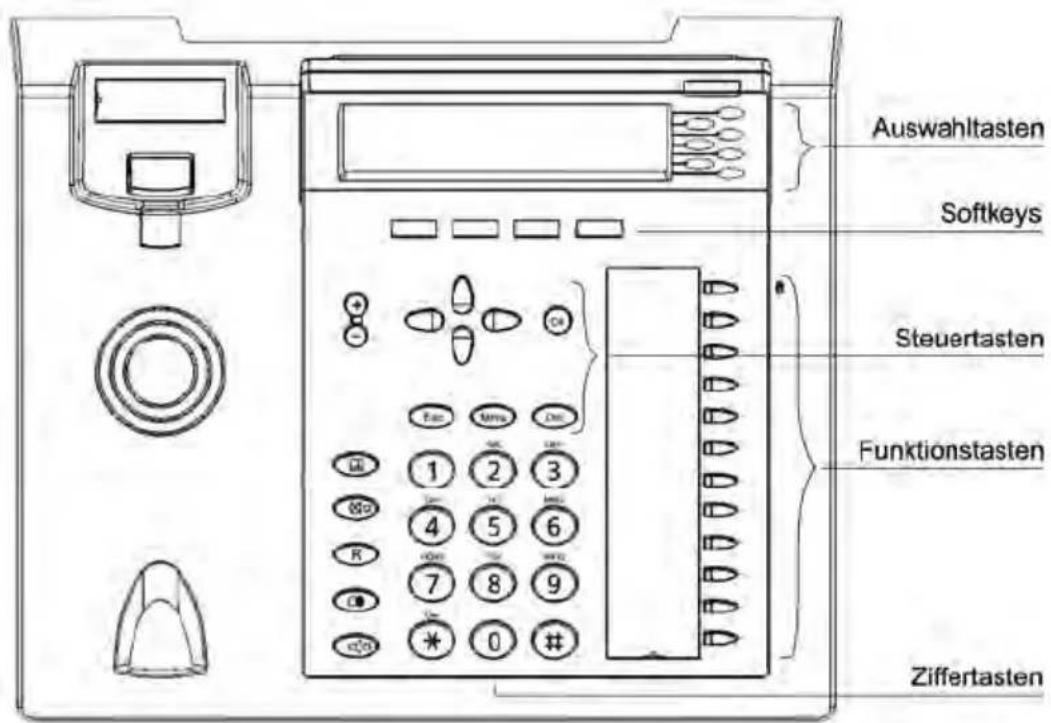

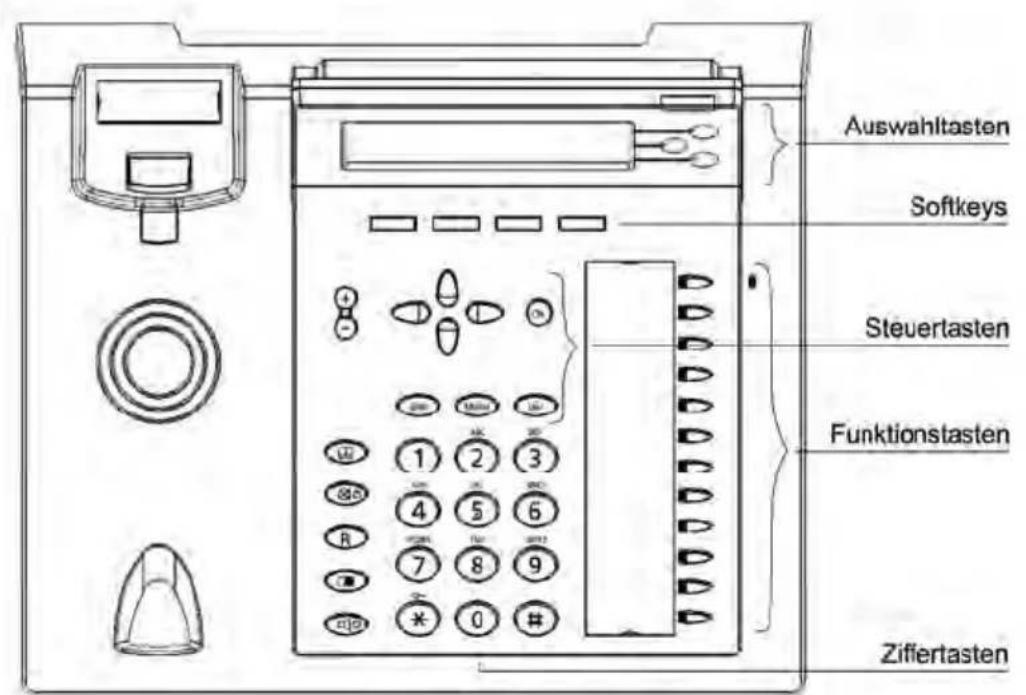

Tastenbezeichnungen

tiptel 3110
tiptel 3120

tiptel 3130

Tastenfunktionen

Auswahltasten: Die Auswahltasten befinden sich rechts darüber dem Display. Die Funktionalität im Ruhezustand wird über die Web-Konfiguration "Tasten/Linientasten" bestimmt. Im Geschäftszustand konnen Sie bei mehreren Geschäftszen zwischen den Geschäfts-umschalten. Befindens Sie sich in Menüs, so konnen Sie hierüber einzelne Menüpunkte auswahlen.
Softkeys: Die Tasten befinden sich unterhalb des Displays und stellen kontext-abhängige Funktionen zur Verfügung.
Steuer taste (links): Öffnet im Ruhezustand die Auswahr Ruflisten. Führ in den Menüse eine Ebene höher. Verändert die Cursorposition in einem Eingabefeld
Steuer taste (rechts): Öffnet Im Ruhezustand das Menu für die Voicemail-Abfrage. Führ in den Menüe eine Ebene tiefer. Verändert die Cursorposition in einem Eingabefeld.
Steuerasten (aufwärt/sabwärts): Dienen zur Navigation und Markierung der gewünschten Funktion oder des Menüpunkts.
Ok	Ok-Taste: Wähl die markierte Funktion oder den Menüpunkt aus. Dienst zur Über- nahme der neuen Einstellung. Startet die Wahl einer selektierten oder eingebenen Rufnummer. Ruft im Ruhezustand die Statusanzeige auf. Durch langes Drücken von mindestens 5 Sekunden wird das Telefon in die Werkseinstellungen zusückgesetzt.
Esc	ESC: Beendet eine laufende Funktion, dient zum Schließen geöffneter Menü und führt/ zurück in den Grundzustand. Bricht eine Einstellung ab, der alte Zustand bleibt er- halten. Durch langes Drücken von mindestens 5 Sekunden wird das Telefon neu gestartet.
Menu	Menu: Öffnet und schließ das Einstellmenü.
Del	DEL: Löscht das Zeichen links darüber dem Cursor
+	Plus/Minus: Stellt im Ruhezustand die Helligkeit des Displays ein. Stellt im Gesprächszustand die Lautstärke ein. Stellt in Menü die Balkeneinstellung ein.
-	Telefonregister: Öffnet das Telefonregister.
	Stummtaste: Aktiviert im Ruhezustand die DND Funktion (Anrufe werden nicht signalisiert). Schaltet im Gesprächszustand das Mikrofon an und aus.
R	R-Taste: Legt ein Geschäft in Halten oder aktiviert eins.
	Wahlwiederholung: Öffnet die Beste der zuletzt gewährten Rufnummern. Taste zwimal drücken wähl die zuletzt gewährte Rufnummer
	Lautsprecher: Startet einen Verbindungsaufbau mit dem Freisprecher. Im Geschäft wird der Lautsprecher aktiviert bzw. durch das anschließende Auflegen des Hörers der Freisprecher.
3 Sek.	Stern drei Sekunden drücken: Aktiviert und deaktiviert den Tastenschutz.
0...9	Zifferntasten: Dienen zur Ungabe von Ziffern zur Wahl von Telefonnummern und zur Eingabe von Ziffern oder Buchstaben in Ungabefeldern.
	Funktionstaten: Die Funktionalität der Funktionstisten bestimmen Sie über die Web- Konfiguration "Tasten/Funktionstaten".

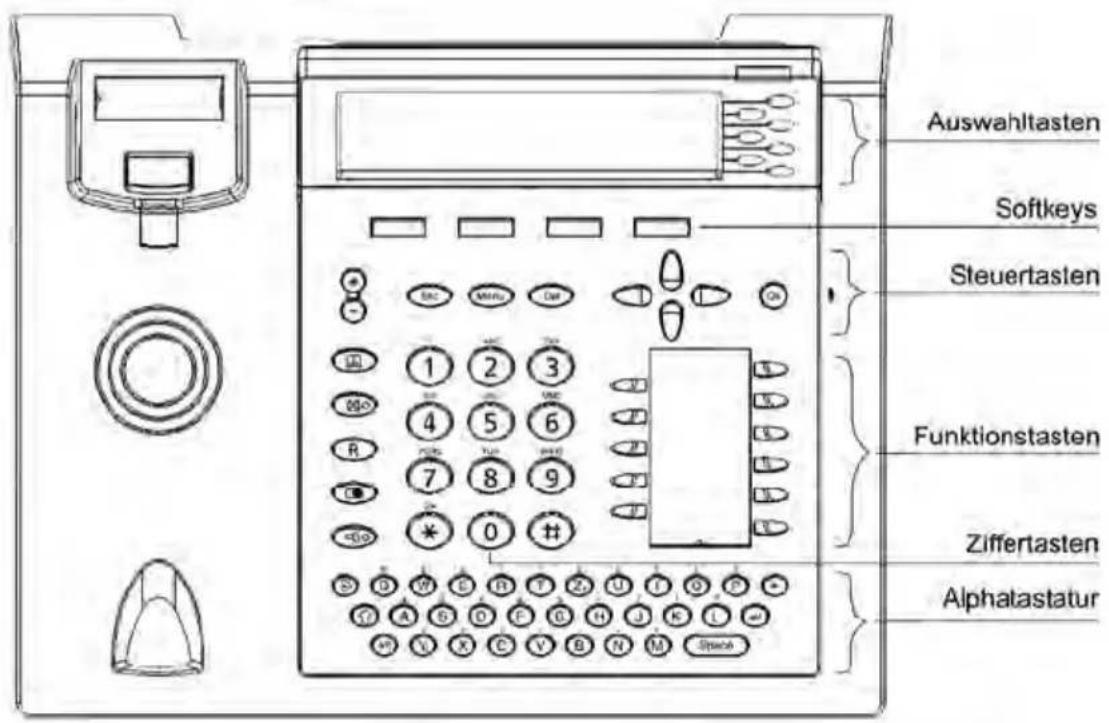

Tastenfungtionen der Alphastatur (nur tiptel 3130)

Eingabetaste: Öffnet die Eingabe für einen neuen Telefonbucheintrag.

Shift: Schaltet (solange gedrück) auf Großbuchstaben um.

Alt: Schaltet (solange gedrückt) auf die alternative bedruckten Zeichen um.

Return: Führt bei der Texteingabe zu einem Zeilenumbruch.

Backspace: Löscht bei Eingabefeldern die Stelle links geben der Schreibmarke.

Buchstaben: Öffnen das Telefonbuch an der entsprechenden Stelle. Dienen zur Eingabe von Namen und Texten.

Leertaste: Fugt bei der Texteingabe ein Leerzeichen ein.

Basisfunktionen des Telefons

Eine ausfuhrliche Beschreibung der Funktionen des Telefons finds Sie im Internet unter http://wiki.tiptel-info.de/de/.

Anruf entgegennehmen

Einen Anruf können Sie annehmen indem Sie den Hörer abheben, oder die Freisprechtaste, oder die „OK“-Taste, oder die Softkeytaste „Annehmen“, oder eine der Funktionstasten (sofern mit der Funktion „Headset“ zur Steuerung eines passiven Headsets belegt) drücken.

Während eines Geschäfts konnen weitere Anrufer (Anklopfer) entgegenommen werden. Hierzu muss die Funktion "Anklopfen" in der Webkonfiguration aktiviert werden. Nach der ersten Signalisierung wechselt das Telefon in die Anzeige für mehrere Geschäfte. Der Anklopfer ist bereits selektiert und ist über das Symbol Klingel gekennzeichnet. Über die Softkeys haben Sie die Möglichkeit einen Anklopfer anzunehmen, abzuweisen oder weiterzuleiten. Zum Annahmen konnen Sie auch die Auswahltaste sehen dem Anklopfer drücken.

Abgehendes Geschäft führten

Geben Sie die zu währende Rufnummer über die Zifferntasten ein, oder drücken die Taste „Telefonregister" und wahren einen Eintrag aus dem Telefonregister aus, oder drücken die Taste „Wahlwiederholung" und wahren einen Eintrag aus den Ruflisten aus.

Dann haben Sie den Hörer ab, oder drücken die Taste Freisprechen, oder drücken die Softkeytaste „Wählen“, oder drücken die „OK“-Taste, oder drücken eine der Funktionstasten (sofern mit Konto belegt oder der Funktion „Headset“ zur Steuerung eines passiven Headsets belegt).

Gesprach in Halten legend

Drücken Sie die Softkeytaste „Halten" oder die R-Taste um ein aktives Geschäft in Halten zu legen.

Rückfrage

Für eine Rückfrage drücken Sie die Softkeytaste „Rückfrage" oder die R-Taste und wahlen danach über die Zifferntasten, das Telefonregister oder die Funktionstasten (sofern mit Nebenstellen belegt) das Rückfrageziel an. Die Rückfrage konnen Sie mit der Softkeytaste „Trennen" beenden. Mit Wahl der Softkeytaste „Verbinden" wird das Geschäft an das Rückfrageziel vermittelt.

Wenn in der Konfiguration aktiviert kann das Verbinden auch mit Auflegen des Hörsers bzw. Drücken der Freisprech- oder mit der Funktion „Headset" belegten Funktion-Taste erfolgen.

Vermitteln

Zum direkten Vermitteln eines Geschäfts ohne Rückfrage drücken Sie im Geschäft die Softkeytaste „Transfer" und danach über die Zifferntasten, das Telefonregister oder die Funktionstasten (sofern mit Nebenstellen belegt) das Vermittlungsziel. Das Geschäft wird daraufhin direkt an das Ziel vermittelt.

Dreierkonferenz

Zwei gehaltene oder eine aktive und eine gehaltene Verbindung können über die Softkeytaste "Konferenz" in eine Konferenz geschalte werden.

Hinweise: Sollten mehr als zwei Verbindungen vorhanden sein, so ist eine Konferenz nicht möglich. Ein Anklopfer während der Konferenz kann angenommen werden. Die Konferenzteilnehmer werden in Halten gelegt.

Das Gerat darf nicht in folgender Umgebung installiert und betrieben werden:

o im Freien
o in feuchten oder nassen Räumen (Bad, Dusche, Schwimmbad...)
o in explosionsgefahrder Umgebung
o an Orten mit direkter Sonneneinstahrung
o bei Umgebungstemperaturen unter 0^ oder uber 40^
o bei starken Erschüttungen oder Vibrationen
o in staubiger Umgebung

• Reinigen Sie das Gerät nur mit einem weichen, feuchten Tuch. Keine Chemikalien oder Scheuermittel verwenden.
• Wahlend eines Gewitters sollenn Sie weder Telefonieren noch Leitungen anschreiben oder trennen (Stromschlaggefahr bei einem Blitzeinschlag).
• Durch unbefugtes Öffnen des Gerätes und unsachgemäße Reparaturen können Geldaufen für den Benutzer entstehen.
• Bei der Entsorgung these Gerätes müssen alle geltenden nationalen Gesetze und Vorschriften beachtet werden.
  Notrufe konnen bei einem Spannungsausfall nicht durchgefuhrt werden.
• Es dürfen an dem Telefon nur Endgeräte angeschlossen werden, die SELV Stromkreise (Sicherheits-Kleinspannungs-Stromkreis) liefern (Stromschlaggefahr).
  Es durren nur Headsets mit eingebautem Gehorschutz nach EN 60950 angeschlossen werden.
• Verlegen Sie die Anschlussleitungen sorgfältig, so dass keine Stolperfallen entstehen. Die Anschlussleitungen dürfen nicht übermäßig geknicht, gezogen oder mechanismisch belastet werden.
  Die Anschlussleitungen dürfen nur innerhalb eines Gebäudes verlegt werden (Stromschlaggefahr bei transiente Überspannungen).
• Bei Funktionsstörungen die Kommunikationsleitungen trennen.
• Vor dem Öffnen des Gehäuses muss das Gerät von den Kommunikationsleitungen getrennt werden.

Bei Betrieb mit externem Steckernetzgerät:

• Esarf nur das originale Steckernetzgerat (Article-Nr. 3054051) eingesetzt werden. (Stromschlaggefahr und Brandgefahr)
  Das Steckernetzgerat muss frei zuganglich sein, damit es bei Gefahr jederzeit gezogen werden kann.
• Bei Funktionstörungen das Steckernetzgerät aus der Steckdoseziehen und die Kommunikationsleitungen trennen.
• Vor dem Offnen des Gehäuses muss das Steckernetzgerät aus der Netzsteckdose gezogen werden und das Gerät muss von den Kommunikationsleitungen getrennt werden.
  Das Gerät (einschließlich des originalen Steckernetzgerätes (Artikel-Nr. 3054051) ist in Übereinstimmung mit der Norm „Sicherheit von Einrichtungen der Informationstechnik" (EN60950) entwickelt und gefertigt worden.

GNU Lizenz

Die Software theses Gerätes enthalt teilweise Quellcode, der unter der GNU Public License (GPL) von jedermann genutzt und verändert werden damit solange er wiederum mit denselben Nutzungsbedingungen zur allgemeinen Nutzung veröffentlich wird. Die der GPL unterliegenden Softwareteile und der Wortlaut der GPL ist unter http://wiki.tiptel-info.de/de/ verfügbar.

Gewährleistung

Ohre Ansprechstelle fur Leistungen aus Gewährleistungsverpflichtungen ist der Fachhändler, bei dem Sie das Gerät erworben haben.

Die Bedingungen der Gewährleistungen richten sich nach den gesetzlichen Bestimmungen des Landes, in dem das Gerät erworben wurde. Ihr Fachhändler informiert Sie hierüber.

Garantie

Tiptel gewährt auf das Gerät eine freiwillige Garantie, deren Bedingungen unter der Internet-Adresse http://www.tiptel.com veröffentlich sind. Es gelten die zum Zeitpunkt des Erwerbs gultigen Garantiebedingungen. Zum Nachweis des Erwerbs dient der Original-Kaufbeleg (Kassenzettel, Rechnung) mit Seriennummer bzw. IMEI-Nummer.itte bewahren Sie diese Unterlagen sorgfältig auf.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderung der EU-Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o.a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt. Hiermit erklären wir, dass das Gerät alle grundlegenden Anforderungen der europäischen Richtlinien 1999/5/EG und 2002/95/EG erfüllt. Weitere Details zur Konformitätserklärung finden Sie unter folgender Internet-Adresse: http://www.tiptel.com.

Verpackung: Geben Sie Pappe und Karton zum Altpapier und Plastikteile in die Wertstoffsammlung.

Geräteentsorgung: Alt-Elektrogerte darf nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Gerät bei den örtlichen Rücknahmestellen (Wertstoff- oder Recyclinghof). Informationen zum Entsorgungsord erhalten Sie bei den örtlichen Beh

Akkus und Batterien: Akkus und Batterien dürfen nicht über den Hausmüll entsorgt werden. Als Verbraucher sind Sie gesetzlich verpflichtet, Akkus und Batterien darüber zu geben. Informationen zum Entsorgungsort erhalten Sie bei den örtlichen Behörden oder beim Fachhändler, bei dem Sie das Gerät erworben haben.

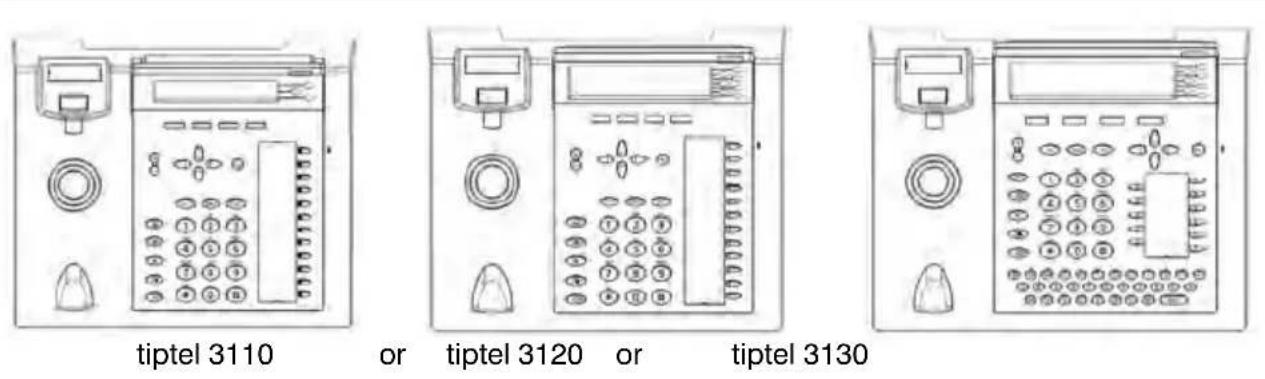

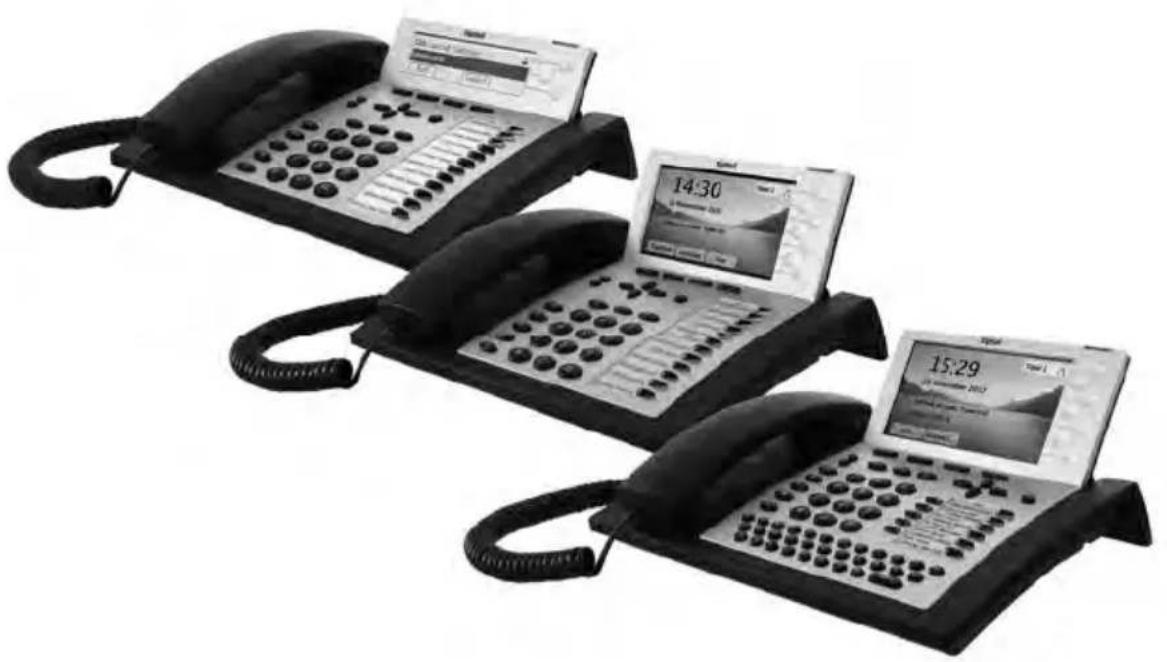

Quick reference guide (en)
