Produkttyp	Einbau-Kühl-Gefrierkombination
Marke	Junker
Modell	JC40TB20
Klimaklasse	SN (Umgebungstemperatur +10 °C bis +32 °C), N, ST, T
Kältemittel	R600a (brennbar)
Spannungsversorgung	220-240 V ~ 50 Hz
Schutzklasse	I (Erdung erforderlich)
Empfohlene Sicherung	10 bis 16 A
Installationstyp	Einbaugerät
Empfohlene Nischentiefe	560 mm (mindestens 550 mm)
Kühlraum	Automatisches Abtauen, kälteste Zone bei +4 °C
Gefrierraum	Manuelles Abtauen, maximale Gefrierkapazität auf dem Typenschild
Temperatureinstellung	Drehregler, von 0 (Aus) bis hoch
Umgebungstemperatur-Thermostat	Für Klimaklasse SN, manuelle Aktivierung bei T < +16 °C
Innenbeleuchtung	Glühlampe E14, 220-240 V (austauschbar)
Mitgeliefertes Zubehör	Glasablagen, Gemüseschale, Türfächer, große Flaschenablage
Pflege	Reinigung mit mildem Reinigungsmittel, Desinfektion mit Essig/Zitrone, regelmäßiges Abtauen des Gefrierraums
Reinigung der Ablaufrillen	Regelmäßig reinigen für Abtauwasserablauf
Sicherheit	Brennbares Kältemittel, keine elektrischen Geräte im Inneren verwenden, keine spitzen Gegenstände zum Abtauen
Verwendung	Haushalt, maximale Höhe 2000 m
Konformität	EN 60335-2-24, EU-Richtlinie 2004/108/EG, WEEE 2012/19/EU
Kundendienst	Kundendienst mit Seriennummer (E-Nr.) und FD kontaktieren
Ersatzteile	Glühlampe, Originalersatzteile

Häufig gestellte Fragen - JC40TB20 Junker

Wie stelle ich die Kühlschranktemperatur ein?

Drehen Sie den Thermostat (Abb. 2/A) auf die gewünschte Einstellung. Eine mittlere Einstellung ergibt etwa +4 °C in der kältesten Zone. Für eine längere Lagerung verwenden Sie eine mittlere Einstellung. Vermeiden Sie hohe Einstellungen außer bei starker Beladung.

Wie taue ich das Gefrierfach ab?

Entfernen Sie die gefrorenen Lebensmittel, schalten Sie das Gerät aus und ziehen Sie den Stecker. Stellen Sie ein Gefäß mit heißem Wasser hinein, um das Abtauen zu beschleunigen. Verwenden Sie niemals spitze Gegenstände. Wischen Sie das Wasser auf und trocknen Sie es, bevor Sie es wieder in Betrieb nehmen.

Warum funktioniert die Innenbeleuchtung nicht?

Die Glühlampe ist möglicherweise defekt. Schalten Sie das Gerät aus, ziehen Sie den Stecker, ersetzen Sie die Glühlampe durch eine neue (220-240 V, Sockel E14, gleiche Leistung wie die alte). Überprüfen Sie auch den Lichtschalter (Abb. 7/A).

Was tun, wenn sich Wasser am Boden des Kühlschranks ansammelt?

Die Ablaufrillen des Tauwassers sind wahrscheinlich verstopft. Reinigen Sie sie mit einem Wattestäbchen oder einem ähnlichen Gegenstand (Abb. 5).

Was ist die minimale Umgebungstemperatur für den Betrieb?

Für die Klimaklasse SN kann die Umgebungstemperatur bis auf +10 °C sinken. Liegt sie unter +16 °C, schalten Sie den Umgebungstemperatur-Thermostat (Abb. 2/B) ein, um dies auszugleichen.

Wie reinige ich das Innere des Kühlschranks?

Verwenden Sie ein weiches Tuch, warmes Wasser und ein mildes Reinigungsmittel (pH-neutral). Zur Desinfektion geben Sie Essig oder Zitronensaft hinzu. Verwenden Sie keinen Dampfreiniger oder Scheuermittel. Spülen und trocknen Sie gründlich.

Welche Lebensmittel sollten nicht eingefroren werden?

Frieren Sie keine ganzen Eier mit Schale, Weintrauben, ganze Äpfel, Birnen, Pfirsiche, Joghurt, Sahne, Mayonnaise sowie roh verzehrte Gemüsesorten wie Salat oder Radieschen ein.

Wie lange sind gefrorene Lebensmittel haltbar?

Bei -18 °C: Fisch und Wurstwaren bis zu 6 Monate, Käse und Fleisch bis zu 8 Monate, Obst und Gemüse bis zu 12 Monate. Beachten Sie die auf den Verpackungen angegebenen Verfallsdaten.

Was tun bei längerem Stromausfall?

Vermeiden Sie das Öffnen der Türen. Die Lebensmittel bleiben mehrere Stunden kalt. Dauert der Ausfall länger als 10 Stunden, überprüfen Sie den Zustand der gefrorenen Lebensmittel. Frieren Sie teilweise aufgetaute Produkte nicht wieder ein, ohne sie zuerst zu garen.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät an einen kühlen, gut belüfteten Ort ohne direkte Sonneneinstrahlung. Lassen Sie warme Speisen abkühlen, bevor Sie sie einräumen. Öffnen Sie die Tür kurz. Tauen Sie den Gefrierraum regelmäßig ab. Reinigen Sie gelegentlich die Rückseite des Geräts.

BEDIENUNGSANLEITUNG JC40TB20 Junker

de Gebrauchsanleitung

en Instruction for Use

fr Mode d'emploi

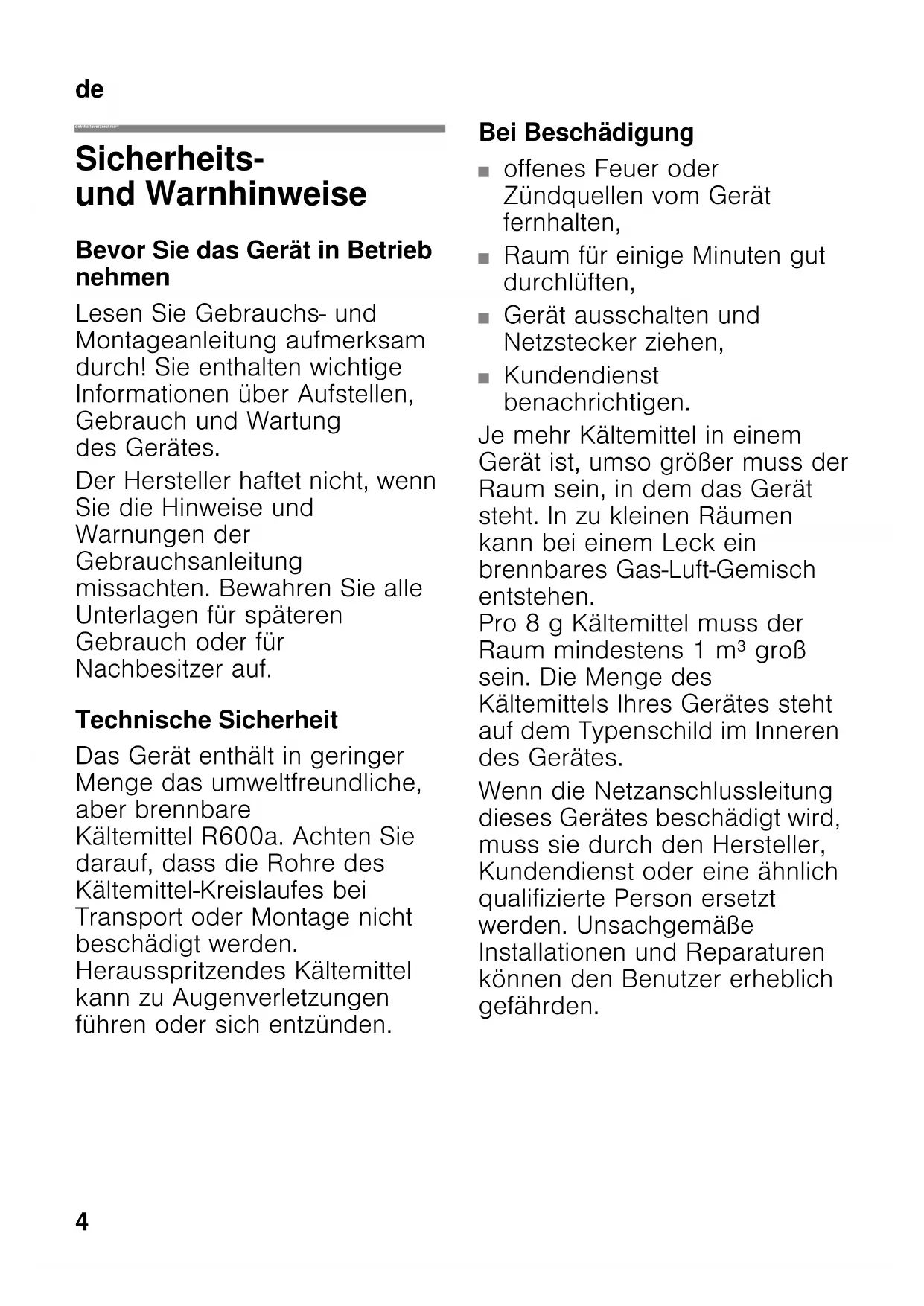

Sicherheits- und Warnhinweise

Bevor Sie das Gerät in Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes.

Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

Technische Sicherheit

Das Gerät enthalt in geringer
Menge das umweltfreundliche,
aber brennbare
Kältemittel R600a. Achten Sie
darauf, dass die Rohre des
Kältemittel-Kreislaufes bei
Transport oder Montage nicht
beschädigt werden.
Herausspritzendes Kältemittel
kann zu Augenverletzungen
fuhren oder sich entsünden.

Bei Beschädigung

offenes Feuer oder Zündquellen vom Gerät fernhalten,
- Raum für einige Minuten gut durchlufen,
Gerät ausschalten und Netzsteckerziehen,
Kundendienstbenachrichtigen.

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens 1m^3 groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Innerend des Gerätes.

Wenn die Netzanschlussleitung theses Gerates beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäß Installationen und Reparaturen konnen den Benutzer erheblich gefährden.

Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden. Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Eine Veränderung der Netzanschlussleitungarf nur uber den Kundendienst bezogen werden.

Beim Gebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!
  Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen.

Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr!
- Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherung ausschalten. Am Netzsteckerziehen, nicht am Anschlusskabel.
- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
Kunststoffe und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffe und Turdichtung werden sonst porös.
Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.
Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonderss kohlensäurehaltige Getränke). Flaschen und Dosen können platzen!
- Nie Gefriergut(sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund behmen. Gefrierverbrennungsgefahr!

de

- Vermeidung von Risiken für Kinder und gefährdete Personen:

Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben.

Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben.

Eine für die Sicherheit
verantwortliche Person muss
Kinder und gefährdete
Personen am Gerät
beaufsichtigen oder anleiten.
Nur Kinder ab 8 Jahren das
Gerät benutzen setzen.

Bei Reinigung und Wartung Kinder beaufsichtigen.

Niemals Kinder mit dem Gerätspielen halten.

• Vermeiden Sie längeren
  Kontakt der Hande mit dem
  Gefriergut, Eis oder den
  Verdampferrohren usw.
  Gefrierverbrennungsgefahr!

Kinder im Haushalt

• Verpackung und deren Teilen nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
  Das Gerät ist kein Spielzeug für Kinder!
  Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln.

Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.

Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf Dichtheit geprüft.

Dieses Erzeugnis entspricht den einschlädigten Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24).

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Hinweise zur Entsorgung

Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei der Gemeindeverwaltung.

Altgerät entsorgen

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warning

Bei ausgedienten Geräten

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.
3. Ablagen und Behälter nicht hersausnahmen, um Kindern das Hineinklettern zu erschwen!
4. Kinder nicht mit dem ausgedienten Gerät speiten{lassen. Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an den Handler, bei dem Sie das Geräterworben haben oder an unseren Kundendienst.

Die Lieferung besteht aus folgenden Teilen:

Einbaugerät
Ausstattung (modellabhängig)
Beutel mit Montagematerial
Gebrauchsanleitung
Montageanleitung
Kundendienstheft
Garantiebeilage
Informationen zu Energieverbrauch und Gerauschen

Aufstellort

Zum Aufstellen eignet sich ein trockener, beluftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Höhe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstelleniben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- oder Gasherden 3 cm.
Zu Öl- oder Kohleanstellherden 30 cm.

Ruumtemperatur, Belüftung und Nischentiefe

Raumtemperatur

Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden.

Die Klimaklasse ist auf dem Typenschild zu finden, Bild 8.

Klimaklasse zulässige Raumtemperatur
SN +10 °C bis 32 °C
N +16 °C bis 32 °C
ST +16 °C bis 38 °C
T +16 °C bis 43 °C

Hinweis

Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5^ ausgeschlossen werden.

Raumtemperatur-Schalter

Sinkt die Raumtemperatur bei Geräten der Klimaklasse SN unter 16^ , kann es im Gefrierraum zu warm werden. Das Gefriergut kann im Extremfall auftauen. Um das zu verhindern, schalten Sie den Raumtemperatur-Schalter ein. Die Kältemaschine arbeitet dadurchhäufiger. Das Gerät kann jetzt bei einer Raumtemperatur von +10^ bis +16^ betriebenen werden.

Zum Einsatz den Raumtemperatur-Schalter drücken, Bild 2/B. Markierung "0" ist nicht mehr sightbar. Im Gerät leuchtet die Beleuchtung mit verminderter Leuchtkraft.

Um Energie zu sparen, den Raumtemperatur-Schalter ausschalten, sobald die Raumtemperatur +16^ übersteigt.

Belüftung

Die Luft an der Rückwand des Gerätes erwartt sich. Die erwärmtte Luft muss ungehindert abziehen konnen. Die Kuhlmaschine muss sonst mehr leisten. Dies erhoht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen!

Nischentiefe

Für das Gerät wird eine Nischentiefe von 560 mm empfohlen. Bei einer kleineren Nischentiefe - mindestens 550 mm - erhöht sich die Energieaufnahme geringfällig.

Gerät anschließen

Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild 8.

Gerät kennenlernen

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese

Gebrauchsanleitung gilt für mehrere Modelle.

Die Ausstattung der Modelle kann variieren.

Abweichungen bei den Abbildungen sind möglich.

Bild 1

A Gefrierraum
B Kuhlraum
1 Temperaturregler/Beleuchtung
2 Lichtschalter
3 Glasablage im Kuhlraum
4 Gemüsebehälter
5 Turablage
6 Ablage für große Flaschen

Gerä einschalten

Temperaturregler, Bild 2/A, aus Stellung "0" herausdrehen. Das Gerät beginnt zu kühlen. Die Beleuchtung ist bei geöffneter Tur eingeschaltet.

Hinweise zum Betrieb

Die Kuhlraum-Temperatur wird warmer:

durch haufiges Öffnend der Gerätetür,
durch Einlagen groBer Mengen Lebensmittel,
durch hohe Raumtemperatur.

Temperatur einstellen

Temperaturregler, Bild 2/A, auf die gewünschte Einstellung drehen.

Bei mittlerer Einstellung werden ca. +4^ in der kaltesten Zone erreicht, Bild 3.

Höhere Einstellungen ergeben kältere Temperatures im Kuhl- und Gefrierraum.

Wir empfehlen:

• empfindliche Lebensmittel nicht wärmer als +4^ lagern,
• eine niedrige Einstellung für die kurzfristige Lagerung von Lebensmitteln (energiesparender Betrieb),
• eine mittlere Einstellung für die langristige Lagerung von Lebensmitteln.
• eine hohe Einstellung nur vorübergehend einstellen bei hauqem Offnen der Tur und beim Einlegen großer Mengen Lebensmittel in den Kuhlraum.

Kuhlvermögen

Die Temperatur im Kühlraum kann durch Einbringen von großeren Mengen Lebensmitteln oder Getränen vorübergehend warmer werden.

Daher sollte der Temperaturregler für ca. 7 Stunden auf eine höhere Einstellung gedreht werden.

Gefrierraum

Die Temperatur im Gefrierraum ist abhängig von der Kuhlraum-Temperatur.
Kältere Kuhlraum-Temperaturen bewirken auch kältere Gefrierraum-Temperaturen.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihr Gemar. auf dem Typenschild. Bild 8

Der Kuhlraum

Der Kuhlraum ist der ideale Aufbewahrungsord für Fleisch, Wurst, Fisch, Milchprodukte, Eier, fertige Speisen und Backwaren.

Beim Einlagern beachten

Lagern Sie frische, unversehre Lebensmittel ein. So bleibt Qualität und Frische länger erhalten.
■ Bei Fertigprodukten und abgefüllten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten.
Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfarbungen der Kunststoffe im Kühraum werden dadurch vermieden.
- Warme Speisen und Getränke erst abkühlen setzen, dann ins Gerät stellen.

Hinweis

Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen konnten an der Rückwand festfrierten.

Kältezonen im Kuhlraum beachten

Durch die Luftzirkulation im Kühraum entstehen Zonen unterschiedlicher Kälte:

Kälteste Zone ist zwischen dem seitlich eingepragten Pfeil und der darunter liegenden Glasablage. Bild 3

Hinweis

Lagern Sie in der kaltesten Zone empfindliche Lebensmittel (z. B. Fisch, Wurst, Fleisch).

Wärmsste Zone ist an der Türganz offen.

Hinweis

Lagern Sie in der wärmtsten Zone z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

Gemüsebehälter

Bild 1/4

Bei hoher Luftfeuchtigkeit bleibt
Blattgemüse länger frisch. Gemüse und Obst sollte bei etwas niedrigerer Luftfeuchtigkeit gelagert werden.
Die Luftfeuchtigkeit in dem Gemüsebehalter ist abhängig von der Menge der eingelagerten Lebensmittel.

Hinweis

Eine zu hohe Luftfeuchtigkeit kann zu Tropfwasserbildung und dadurch zu Fäulnis führen.

Der Gefrierraum

Den Gefrierraum verwenden

Zum Lagern von Tiefkuhlkost.
Zum Herstellen von Eiswurfeln.
Zum Einfrieren von Lebensmitteln.

Hinweis

Achten Sie darauf, dass die Gefrierraum-Tür immer geschlossen ist! Bei offener Tur taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch!

Max. Gefriervermögen

Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild. Bild 8

Gefrieren und Lagern

Tiefkuhlkost einkaufen

• Verpackungarf nicht beschädigt sein.
  Haltbarkeitsdatum beachten.
• Temperatur in der Verkaufstrufe muss -18 °C oder kälter sein.
  Tiefkuhlkost möglichst in einer Isoliertasche transportieren und Schnell in den Gefrierraum legen.

Frische Lebensmittel einfrierten

Verwenden Sie zum Einfrierten nur frische und einwandfrei Lebensmittel.

Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich.

Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel.

Hinweis

Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrierten geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Krauter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen.
Zum Einfrierten nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Apfel, Birnen und Pfirsiche, hartgekochtete Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.

Hinweis

Beim Einfrieren von frischen Lebensmitteln treten langere Laufzeiten der Kältemaschine auf. Unter Umständen kann dadurch auch die Kühlraum-Temperatur zu kalt werden. Stellen Sie die Temperatur im Kühlraum warmer ein.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlagen.
2. Luft herausdrücken.
3. Verpackung dicht verschlieben.
4. Verpackung mit Inhalt und Einfrierdatum beschreiben.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen.
These Produkte finden Sie im
Fachhandel.

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier, Cellophan, Mullbeutel und gebrauchte Einkaufstuten.

Zum Verschlieben geeignet:

Gummiringe, Kunststoff-Klipse,
Bindfaden, kaltebestandige
Klebebänder, o. a.
Beutel und Schlauch-Folien aus
Polyethylen konnen mit einem
FolienschweiBerat verschweiBt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art der Lebensmittel.

Bei einer Temperatur von -18 °C:

Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate
Kase, Geflügel, Fleisch: bis zu 8 Monate
Gemüse, Obst: bis zu 12 Monate

Gefriergut auftauen

Je nach Art und Verwendungszweck können Sie zwischen folgenden,Möglichkeiten wahlen:

bei Raumtemperatur
im Kuhlschrank
im elektrischen Backofen, mit/ohne HeiBluftventilator
im Mikrowellengerat

Achtung

An- oder aufgetautes Gefriergut nicht wieder einfrierten. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden.

Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen.

Ausstattung

Glasablagen

Bild 4

Sie können die Ablagen des Innenraums nach Bedarf variieren: Ablage anheben, nach vorneziehen, absenken und seitlich hinausschwenken.

Aufkleber "OK"

(nicht bei allen Modellen)

Mit der "OK"-Temperaturkontrolle

konnen Temperaturen unter +4^ ermittelt werden. Stellen Sie die

Temperatur stufenweise kälter, falls der Aufkleber nicht "OK" anziegt.

Hinweis

Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist.

Korrekte Einstellung

Gerätausschalten und stilllegen

Gerätausschalten

Temperaturregler, Bild 2/A, auf Stellung

"0" drehen. Kuhlmaschine und

Beleuchtung schalten ab.

Gerät stillegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Gerät ausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
3. Gerat reinigen.
4. Gerätetür offen setzen.

Abtauen

Kuhlraum

Während die Kühlmaschine lauft, bildensich an der Rückwand des KühlraumsTauwassertropfen oder Reif. Dies istfunktionsbedingt. Sie brauchen dieTauwassertropfen oder den Reif nichtabzuwischen.Die Ruckwand tautautomatisch ab.Das Tauwasser lauft indie Tauwasserrinne,Bild 5.Von derTauwasserrinne lauft das Tauwasser zurKühlmaschine,wo es verdunstet.

Hinweis

Tauwasserrinne und Ablaufloch sauber halten, damit das Tauwasser ablaufen kann.

Gefrierraum abtauen

Der Gefrierraum taut nicht automatisch ab, da das Gefriergut nicht antauenarf. Eine Reifschicht im

Gefrierraum verschlechtert die

Kälteabgabe an das Gefriergut und

erhöht den Stromverbrauch. Entfernen

Sie regelmäßig die Reitschicht.

Achtung

Reifschicht oder Eis nicht mit Messer oder spitzem Gegenstand abschaben. Sie konnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes

Kältemittel kann sich entzünden oder zu Augenverletzungen führen.

Gehen Sie wie folgt vor:

1. Gefriergut entnehmer und an einem kühlen Ort zwischenlagern.
2. Gerät ausschalten.
3. Netzsteckerziehen oder Sicherung auslösen.
4. Zum Beschleunigen des Abtauvorganges einen Topf mit freiem Wasser auf Topfuntersetzer in den Gefrierraum stellen.
5. Tauwasser mit Tuch oder Schwamm aufwischen.
6. Gefrierraum trocken reiben.
7. Gerät wieder einschalten.
8. Gefriergut wieder einlagen.

Gerät reinigen

Achtung

Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden.
Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen.
Ablagen und Behälter nie im Geschirrspüler reinigen. Die Teile können sich verformen!

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
3. Lebensmittel Herausnehmen und an einem kühlen Ort lagern. Kälteakku (wenn vorhanden) auf die Lebensmittel legen.
4. Warten, bis die Reifschicht abgetaut ist.
5. Gerät mit einem weichen Tuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasserarf nicht in die Beleuchtung oder durch das Ablaufloch in den Verdunstungsbereich gelangen.
6. Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trocken reiben.
7. Nach dem Reinigen Gerät wieder anschließen und einschalten.
8. Lebensmittel wieder einlagen.

Ausstattung

Zum Reinigen setzen sich alle variablen Teile des Gerätes Herausnahmen.

Glasablagen herausnehmen Bild 4

Die Glasablagen anheben, nach vorneziehen, absenken und seitlich herausschwenken.

Tauwasserrinne Bild 5

Tauwasserrinne und Ablaufloch regelmäßig mit Wattestächen oder ähnlichem reinigen, damit das Tauwasser ablaufen kann.

Ablagen in der Tur Herausnahmen Bild

Ablagen nach oben anheben und herausnehmer.

Energie sparen

Gerät in einem trockenen, beluftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd).

Verwenden Sie ggf. eine Isolierplatte.

Nischentiefe 560 mm wahlen.

Eine Kleinere Nischentiefe führt zu higherer Energieaufnahme.

• Warme Lebensmittel und Getränke erst abkühlen setzen, dann ins Gerät stellen.
  Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kuhlung von Lebensmitteln nutzen.
  Gerat so kurz wie möglich öffnen.
  Reitschicht im Gefrierraum regelmäßig abtauen.

Die Reifschicht verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.

Darauf achten, dass die Gefrierraum-Tür immer geschlossen ist.
Um einen erhöhten Stromverbrauch zu vermeiden, die Geräterrückseite gelegentlich reinigen.
Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes.

Betriebseräusche

Ganznormale Geräusche

Brummen

Motoren laufen (z. B. Kälteaggregate, Ventilator).

Blubbernde, surrende oder gurgelnde Gerausche

Kältemittel flieBt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventileschalten ein/aus.

Gerausche vermeiden

Das Gerät stehtuneben

Richten Sie die Einbaunische mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfübe der Nische oder legen Sie etwas unter.

Behalter oder Abstellflächen wackeln oder klemmen

Prufen Sie die Herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Gefäße berühren sich

Rücken Sie die Gefäße leicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben konnen.

Sie mussen die Kosten für Beratung durch den Kundendienst selbst übernehmen - auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe
Die Beleuchtung faktioniert nicht.	Die Glühlampe ist defekt. Glühlampe austauschen. Bild 7/B1. Gerät ausschalten.2. Netzsteckerziehen bzw. Sicherung ausschalten.3. Abdeckgitter nach vorneziehen.4. Glühlampe wechseln(Ersatzlampe: 220 - 240 V Wechselstrom, Sockel E14, Watt siehe defekte Lampe).
	Lichtschalter klemmt. Prüfen, ob der Lichtschalter sich bewegenlässt. Bild 7/A
Der Boden des Kühlraums ist Nass.	Die Tauwasserrinnen oder das Ablaufloch sind verstopf.	Reinigen Sie die Tauwasserrinnen und das Ablaufloch (siehe Kapitel Gerät reinigen).Bild 5
Im Kühlraum ist es zu kalt. Gefrierraum-Tür ist geöffnet. Gefrierraum-Tür schließen.
			Es wurden zu viele Lebensmittel auf einmal zumGefrieren eingelegt.	Max. Gefriervermögen nicht überschreiben.
			Temperaturregler ist zu hoch eingestellt.	Temperaturregler niedriger einstellen.
Die Kätemaschine schaltetimm erhaliger und länger ein.	Häufiges Öffnen des Gerätes. Gerät nicht unnötg öffnen.
	Die Be- undEntlüftungsöffnungen sindverdeckt.	Hindernisse entfernen.
	Einfrieren größere Mengenfrischer Lebensmittel.	Max. Gefriervermögen nicht überschreiben.
Gefriergut taut auf. Die Raumtemperatur ist kälter als +16°C. Die Kälemaschine springt seltener an.	Raum aufheizen (mehr als +16°C). Geräte mit Raumtemperatur-Schalter, Bild 2/B: Zum Einschalten den Raumtemperatur-Schalter drücken. Markierung „0“ ist nicht mehr sightbar. Im Gerät leuchtet die Beleuchting mit verminderter Leuchtkraft.
Das Gerät hat keine Kühlleistung.	Der Temperaturregler steht auf Stellung “0”.	Temperaturregler aus Stellung “0” Herausdrehen. Bild 2/A
	■ Stromausfall	Prüfen, ob Strom vorhanden ist, Sicherung überprüfen.
	■ Sicherung ist ausgeschaltet
	■ Netzstecker sitzt nicht fest

Kundendienst

Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an.

Sie finden diese Angaben auf dem Typenschild. Bild 8

Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienst-Verzeichnis.

Technische verilgheit

Kleine storingen sich verhelen

BSH Hausgeräte -GmbH

Carl-Wery-Straße 34

81739 Munchen

Germany

9000611937

de, en, fr, nl (9508)
