JD36AE51 - Dunstabzugshaube Junker - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Dunstabzugshaube
Marke	Junker
Modell	JD36AE51
Breite	90 cm
Minimale Schranktiefe	320 mm
Minimale Schrankhöhe	390 mm
Maximales Gewicht	18 kg
Betriebsarten	Abluft und Umluft
Saugleistungen	3 Stufen + Intensivstufe
Beleuchtung	LED-Lampen (Risikogruppe 1) oder Halogenlampen je nach Variante
Fettfilter	Spülmaschinenfester Metallfilter
Aktivkohlefilter	Optional (Ref. 11008080 für Umluft-Kit)
Filterreinigung	Mindestens alle 2 Monate
Bedienung	Tastenbedienfeld (je nach Variante)
Nachlauffunktion	Automatische Abschaltung nach ca. 10 Minuten
Sicherheit	Unterdruckerkennung, Schutz vor Rückansaugung von Verbrennungsgasen
Stromversorgung	220-240 V, 50 Hz (Schätzung)
Kabellänge	Ca. 1,30 m

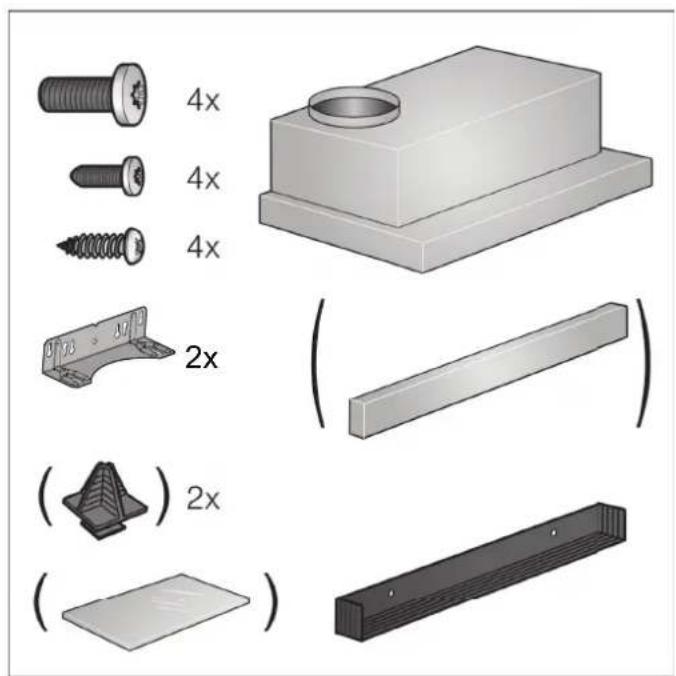

Mitgeliefertes Zubehör	Montageset, Griffleiste (je nach Variante), Bohrschablone
Optionales Zubehör	Umluft-Kit (JZ5145X5), Ersatzkohlefilter, Edelstahl-Griffleisten 60/90 cm
Reparierbarkeitsindex	Nicht angegeben

Häufig gestellte Fragen - JD36AE51 Junker

Wie reinige ich den Metallfettfilter?

Entfernen Sie den Metallfettfilter, indem Sie die Verriegelung öffnen und ihn herunterklappen. Waschen Sie ihn von Hand mit heißem Wasser und Spülmittel oder in der Spülmaschine (Verfärbungen sind normal). Reinigen Sie ihn mindestens alle 2 Monate, um Brandgefahr zu vermeiden.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist, und dann, ob die Sicherung im Gehäuse nicht durchgebrannt ist. Wenn das Gerät immer noch tot ist, rufen Sie den Kundendienst an. Versuchen Sie nicht, es selbst zu reparieren.

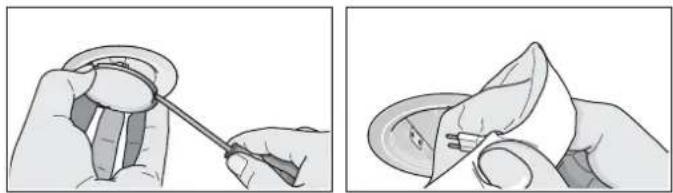

Wie ersetze ich eine Halogenlampe?

Trennen Sie die Dunstabzugshaube vom Netz oder schalten Sie die Sicherung aus. Entfernen Sie den Ring der Lampe mit einem Werkzeug und ziehen Sie die Lampe heraus. Ersetzen Sie sie durch eine identische Lampe, wobei Sie ein sauberes Tuch verwenden, um das Glas nicht zu berühren. Setzen Sie den Deckel wieder auf.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, das ist gefährlich. Fettablagerungen können sich entzünden. Die Dunstabzugshaube darf niemals ohne Fettfilter betrieben werden.

Wie aktiviere ich die Intensivstufe?

Drücken Sie bei Modellen mit Bedienfeld Variante 3 die Taste +, bis alle LEDs leuchten. Die Intensivstufe schaltet sich nach ca. 6 Minuten automatisch aus. Sie können sie auch manuell durch Drücken von - deaktivieren.

Welchen Aktivkohlefilter verwende ich im Umluftbetrieb?

Verwenden Sie den Aktivkohlefilter mit der Referenz 11008080, erhältlich als Zubehör. Er ist notwendig, um Gerüche im Umluftbetrieb zu beseitigen. Ersetzen Sie ihn gemäß den Empfehlungen des Herstellers.

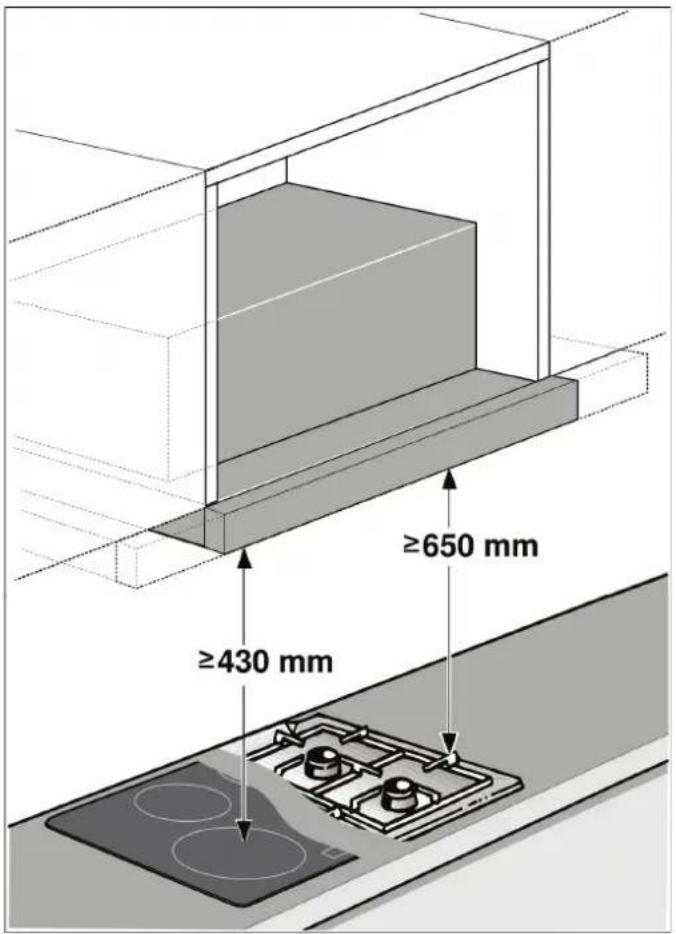

Welcher Sicherheitsabstand ist zwischen Dunstabzugshaube und Kochfeld einzuhalten?

Halten Sie die in der Montageanleitung angegebenen Mindestabstände ein. Bei Gaskochfeldern ist der Abstand oft größer. Sehen Sie in der Anleitung Ihres Kochgeräts nach und verwenden Sie den größeren Abstand.

Wie funktioniert die Nachlauffunktion?

Wenn Sie die Filterlade bei laufender Dunstabzugshaube wieder einschieben, wird die Nachlauffunktion aktiviert und der Ventilator schaltet sich nach ca. 10 Minuten automatisch aus. Dadurch können die letzten Dämpfe abgesaugt werden.

Was tun, wenn die Dunstabzugshaube zu laut ist?

Überprüfen Sie, ob der Abluftkanal nicht verstopft ist und ob er den empfohlenen Durchmesser (idealerweise 150 mm) hat. Ein langer Kanal oder Bögen können die Geräusche verstärken. Verwenden Sie wenn möglich eine niedrigere Stufe.

Ist die Dunstabzugshaube mit einem Induktionskochfeld kompatibel?

Ja, die Dunstabzugshaube kann über jeder Art von Kochfeld (Gas, Elektro, Induktion) installiert werden, sofern die Sicherheitsabstände eingehalten werden. Achten Sie bei Gas für ausreichende Luftzufuhr.

BEDIENUNGSANLEITUNG JD36AE51 Junker

GEBRAUCHSANLEITUNG. 2

Bestimmungsgemäß Gebrauch. 2

Wichtige Sicherheitseinweise 3

Umweltschutz 4

Betriebsarten 5

Gerat bedienen 5

Reinigen und warten 6

Wichtige Sicherheitshinweise 10

Allgemeine Hinweise 11

Installation 13

GEBRAUCHSANLEITUNG

Die Kontaktdaten aller Ländern finden Sie im beiliegenden Kundendienstverzeichnis.

Bestimmungsgemäßer Gebrauch

These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung)dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 15 Jahre und äter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Wichtige Sicherheitschinweise

These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilenassen.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entstehen ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Es mussDMAHr immer fur ausreichende Zuluft gesorgt werden.
• Ein Zuluft-/Abluftmauerkasten allein staat die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Houses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Brandgefahr!

• Die Fettablagerungen im Fettfilter können sich entzünden.

Fettfilter mindestens alle 2 Monate reinigen.

Gerät nie ohne Fettfilter betreiben.

Die Fettablagerungen im Fettfilter konnen sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
- HeiBes Öl und Fett entszündet sich Schnell.
HeiBes Öl und Fett nie unbeaufsichtigt las-
sen. Nie ein Feuer mit Wasser loschen.
Kochstelle ausschalten. Flammen vorsich-
tig mit Deckel, Löschdecke oder Ahnli-
chem ersticken.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
- Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.

Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Stromschlaggefahr!

Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten aussalten. Kundendienst rufen.

• Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen ausauschen. Ist das Gerät defect, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
  Eindringende Feuchtigkeit kann einen Stromschlag verursachen.Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Defekte Lampen immer(sofort austauschen,um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälte).

Umweltschutz

Ihr neues Gerät ist entsprechenden energiaeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Energiesparen

■ Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräussen arbeitet.
Lüfterstufe an die Intensität der Kochdünne anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahren. Bereits in der Kuche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Luftung zu erhöhen und eine Brandgefahr zu vermeiden.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Betriebsarten

Dieses Gerät konnen Sie im Abluft- oder Umluftbetrieb einsetzen.

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die AuBenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zurückgeführrt.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehor erhalten Sie im Fachhandel, beim Kundenstand oder im Online-Shop.

Gerat bedieren

These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst eine Minute nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.

Bedienfeld Variante 1 und 2

Erläuterung

0, Licht Aus/Ein

1 Lüfterstufe 1
2 Lüfterstufe 2
3 Lüfterstufe 3

Lüfter einstellen

Einschalten

Ziehen Sie den Filterauszug aus. Der Lüfter startet in der gewählten Stufe.

Drucken Sie die Tasten 1, 2 oder 3 um die Stärke des Lufters zu verändern.

Ausschalten

Schieben Sie den Filterauszug bis zum Anschlag ein.

Hinweis: Beim erneuten Ausziehen des Filterauszugs startet der Lüfter in der zuletzt gewählten Lüfterstufe.

Bedienfeld Variante 3

Erläuterung

Licht Ein/Aus
① Lüfter Ein/Aus
-Lüfterstufen verringern
+ Lüfterstufen erhöhen/Intensivstufe

Lüfter einstellen

Einschalten

Ziehen Sie den Filterauszug aus und drücken Sie die Taste ①. Der Lüfter startet in Stufe 2.

Drücken Sie die Tasten + oder - um die Stärke des Lüfters zu verändern.

Ausschalten

Drucken Sie die Taste ①. Schieben Sie den Filterauszug ein.

Intensivistufe

BeialandstarkerGeruchs- und Dunstentwicklungkonne Sie die Intensivstufe verwenden.

Drucken Sie die Taste ^+ , bis alle LEDs in der Anzeige leuchten. Die Intensivstufe wird aktiviert.

Nach circa 6 Minuten schaltet die Elektronik automatisch auf eine niedrigere Lüfterstufe zurück. Mochten Sie die Intensivstufe vor Ablauf der voreingestalten Zeit beenden, drücken Sie die Taste -, bis die von Ihnen gewünschte Lüfterstufe erreicht ist.

Die Laufzeit ist begrenzt. Der Lüfter schaltet anschließend automatisch auf eine niedrigere Lüfterstufe zusück. Sie konnen jederzeit von Hand zurückschalten.

Lüfternachlauf

Wenn Sie den Filterauszug einschieben, solange die Dunstab-zugshaube in Betrieb ist, wird der Nachlauf aktiviert.

Nach circa 10 Minuten schaltet der Lüfter automatisch ab.

Beleuchting

Die Beleuchtung konnen Sie unabhängig von der Luftung ein- und ausschalten.

Drucken Sie die Taste.

Reinigen und warten

Verbrennungsgefahr!

Das Gerät wird während des Betriebs heißt, besonderss im Bereich der Lampen. Vor der Reinigung Gerät abkühlen setzen.

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerat nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe(TR.

Reinigungsmittel

Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

keine scharfen oder scheuernden Reinigungsmittel,
- keine stark alkoholhaltigen Reinigungsmittel,
keine harten Scheuerkissen oder Putzschwämme,
- keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.

Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.

Bereich Reinigungsmittel

Edelstahl HeiBe Spullauge:

Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.

Edelstahlflächen nur in Schlifrichtung reinigen.

Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünna auftragen.

Lackierte Oberflächen

HeiBe Spullauge:

Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.

Keinen Edelstahlreiniger verwenden.

Bereich Reinigungsmittel
Aluminium und Kunststoff	Glasreiniger:Mit einem weichen Tuch reinigen.
Glas Glasreiniger:	Mit einem weichen Tuch reinigen. Kei-nen Glasschaber verwenden.
Bedienelemente Heiße Spülauge:	Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.
	Stromschlaggefahr durch eindringende Nasse.
	Beschädigungsgefahr der Elektronik durch eindringende Nasse.
	Bedienelemente nie mit nassem Tuch reinigen.
	Keinen Edelstahlreiniger verwenden.

Metallfettfilter reinigen

These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Brandgefahr!

Die Fettablagerungen im Fettfilter konnen sich entzünden.

Fettfilter mindestens alle 2 Monate reinigen.

Gerat nie ohne Fettfilter betreiben.

Hinweise

• Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
  ■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
  Die Metallfettfilter konnen Sie in der Geschirrspulmaschine oder von Hand reinigen.

Von Hand:

Hinweis: Bei hartnackigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

Weichen Sie die Metallfettfilter in heiBer Spullauge ein.
- Verwenden Sie zur Reinigung eine Bürste und spulen Sie die Filter danach gut aus.
Lassen Sie die Metallfettfilter abtropfen.

In der Geschirrspulmaschine:

Hinweis: Bei der Reinigung in der Geschirrspulmaschine konnen leichte Verfarbungen aufreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.

Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.
- Stellen Sie die Metallfettfilter locker in die Geschirrspulmaschine. Die Metallfettfilter * dürfen nicht eingeklemmt werden .

Metallfettfilter ausbauen

1. Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2. Metallfettfilter aus der Halterung herausnehmer.

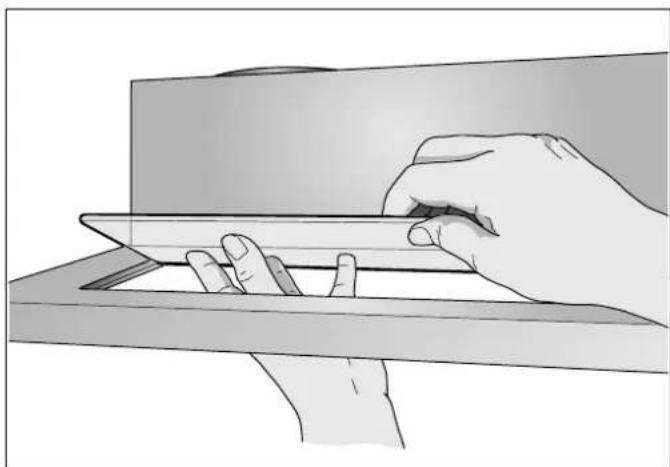

Hinweise

Fett kann sich unter im Metallfettfilter ansammeln.
- Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

1. Metallfettfilter reinigen.

Bei Geräten mit Glasplatte im Filterauszug:

Die Glasplatte ist einfach abnehmbar und kann in der Geschirrspulmaschine gereinigt werden.
Zum Abnahmen, die Glasplatte vorsichtig anheiten.

Metalfettfilter einbauen

1. Metalfettfilter einsetzen.
   Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2. Metallfettfilter nach oben klappen und Verriegelung einrasten.

Störungen, was tun?

Oft konnen Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführten und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.

Störungstabelle

Störung Mögliche Ursache
Lösung

Gerät faktio-niert nicht	Stecker ist nicht eingesteckt	Gerät am Stromnetz einschließlich
	Stromausfall Prüfen, ob andere Kuchen-geräte Funktionieren
	Sicherung defect	Im Sicherungskasten prü-fen, ob die Sicherung für das Gerät in Ordnung ist
Die Beleuch-tung faktio-niert nicht.	Die Lampen sind defect.	Lampen auswechseln, siehe Kapitel "Lampen aus-wechseln".

Lampen auswechseln

These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Verbrennungsgefahr!

Halogenlampen werden bei Betrieb sehr heißt. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr. Halogenlampen vor dem Auswechseln abkühlen setzen.

Stromschlaggefahr!

Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.

Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung.

Halogenlampen auswechseln

Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Zum Einsetzen der Halogenlampen ein sauberes Tuch verwenden.

1. Lampenring vorsichtig mit einem geeigneten Werkzeug entfern.
2. Lampe hersausziehen und durch den gleichen Lampentyp ersetzen.

1. Lampenabdeckung einsenetz.
2. Netzstecker einstecken bzw. Sicherung wieder einschalten.

LED-Leuchten

Defekte LED-Leuchten * d f nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallatur) ausgetauscht werden.

Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnötige Technikerbesuche zu vermeiden.

Geben Sie beim Anrufitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) an, damit wir Sie qualifiziert betreiben konnen. Das Typenschild mit den Nummern finden Sie im Innenaum des Gerates (dazu Metallfettfilter ausbauen).

Damit Sie bei Bedarf nicht langeuchen müssen, konnen Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr.FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

Zubehör

(nicht im Lieferumfang enthalten)

Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass Sonderzubehr aufgeführt ist, das nicht auf Ihr Gerät zutriftt.

Hinweis: Beachten Sie die Montageanleitung im Zubehor.

Erstausstattung:
Starter Set für Umluftbetrieb	JZ5145X5
Wechselfilter für Starter Set	11008080
Griffleiste 60 cm:
Edelstahl JZ5760N0
Griffleiste 90 cm:
Edelstahl JZ5790N0

MONTAGEANLEITUNG

These Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Dieses Gerät wird in einem Oberschrank installiert.
Fur zusätzliche Sonderzubehörteile (z. B. für Umluftbetrieb) die Dort beiliegende Installationsanleitung beachten.
Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

Gerätebreite 60cm:

Gerätebreite 90cm:

Wichtige Sicherheitshinweise

These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Lebensgfahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Die Abluft darweder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Lebensgfahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zusückgesaugt.

Es mussDMAFur ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Lebensgfahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Bei Installation einer Luftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.

Brandgefahr!

Die Fettablagerungen im Fettfilter konnen sich entsünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.

Das Gerätarf nur an einer Seite direkt..., Wand installiert werden. Der Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
- Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Stromschlaggefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrifsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichbar ist oder bei einem erforderlichen Festanschluss, muss installationsseitig eine allpolige Trennvorrichtung mit einem Kontaktabstand von mind. 3 mm vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausführten. Wir empfehlen einen Fehlerstromschutzenschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installmenten.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilen{laffen.

Allgemeine Hinweise

Abluftbetrieb

Lebensgfahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingelt werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Abluftleitung

Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.

Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst groben Rohrdurchmesser.
Durch lange raue Abluftrohre, vile Rohrbogen oder Rohrdurchmesser, die kleiner als 150~mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
Die Rohre oder Schläuche zum Verlegen der Abluftleitung mussen aus nicht brennbarem Material sein.

Rundrohre

Es wird ein Innendurchmesser von 150 mm empfohlen, jeder mindestens 120 mm.

Flachkanäle

Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Flachkanäle sollenne keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.

Elektrischer Anschluss

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.

Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenaum des Gerätes, dazu Metallfettfilter ausbauen.

Lange der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrifsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Falls der Stecker nach dem Einbau nicht mehr erreichen ist oder bei einem erforderlichen Festanschluss, muss installationsseitig eine all-polige Trennvorrichtung mit einem Kontaktabstand von mind. 3 mm vorhanden sein. Nur eine Elektrofachkraft darfin fest. Festanschluss ausführten. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installmenten.

MöbelVBorbereiten

Das Einbaumöbel muss waagerecht ausgerichtet und ausreichend tragfähig sein.
Das max. Gewicht der Dunstabzugshaube beträgt 18kg.

Gerätemaße und Sicherheitsabstände

GeratemaBe beachten.
Sicherheitsabstände beachten.

Falls die Installationsanweisungen von Gaskochgeräten einen abweichenden Abstand vorgegeben, immer den größten Abstand berücksichtigten.

Das Einbaumöbel muss bis 90^ temperaturbestandig sein. Die Stabilität des Einbaumöels muss auch nach den Ausschnittarbeiten gewährleistet sein.

These Dunstabzugshaube ist zum Einbau in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite 600 mm

Tiefemin. 320~mm

Höhe min. 390 mm

1. Ausschnitt für das Abluftrohr herstellen. Dazu eine Öffnung in der Decke oder der Rückwand des Einbaumöbs mit einer zusätzlichen Auskerbung für das Netzanschlusskabel herstellen.

1. Falls vorhanden, Schrankboden entfernen. Befestigungspunkte an den Schrankinnenseiten anreiben und mit einem Stichel vorstehen. Zum Anreiben der Befestigungspunkte die beiliegende Schablone verwenden. A

2. 4 beiliegende Schrauben für die Haltewinkel bis auf 5 mm Abstand eindrehen.

GerätVBorbereiten

An den Filterauszug muss eine Griffleiste angeschraubt werden. Das kann eine beiliegende, oder eine als Zubehör erhältliche Griffleiste sein

1. Griffeiste mit den beiliegenden Schrauben am Filterauszug befestigen.

1. Das beiliegende Netzanschlusskabel am Gerät einstecken. A
2. Das Netzanschlusskabel mit der Zugentlastung sichern.

1. 2 Haltewinkel am Gerät anschrauben. Auf die Position der Schrauben achten. Die Schrauben damit bis auf 8 mm Abstand eindreten. D

Installation

Einbau

1. Gerät mit den Haltewinkeln an den Schrauben einhängen und ausrichten.

1. Abstand vom Gerät zur Wand messen und an der Wandabschlussleiste anziehnen.

2. Falls erforderlich, die Wandabschlussleiste auf das benöttige Maß kürzen.

3. Gerat abhängen und die Wandabschlussleiste festschrauben.

1. Gerat wieder einhängen, ausrichten und festschrauben. Alle Schrauben vorsichtig anziehen.
2. Den elektrischen Anschluss herstellen.

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschranks verblendet werden. Dabei muss folgenden beachtet werden:

Der Zwischenbodenarf nicht auf das Gehäuse der Dunstab-zugshaube aufgelegt werden.
Die vordere Verblendungarf nicht am Gehausebefestigt werden.
Die Zugänglichkeit für Filterwechsel und Kundendienst muss vorhanden sein.

Gerätebreite 90cm:

Das Gerat zusätzlich an den seitlichen Oberschranken fest-schrauben.

Anschlag des Filterauszugs verändern

Bei einigen Geräteausführungen kann der Anschlag des Filterauszugs verändert werden. Bei diesen Geräten liegen Abstandshalter bei, um die Griffleiste des Gerätes flächenbündig mit dem Einbaumöbel einzustellen.

1. Filterauszug nach vorneziehen.
2. Abstandshalter auf das gewündte Maß kürzen und in die vorgegebenen Schlitze stecken.

Rohrverbindungen befestigen

Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.

Abluftrohr 150 mm (empfohlene GroBe)

Abluftrohr direkt am Luftstutzen befestigen und abdichen.

Abluftrohr 0 120 mm

1. Reduzierstutzen direkt am Luftstutzen befestigen.
2. Ablutrohr am Reduzierstutzen befestigen.
3. Beide Verbindungsstellen geeignet abdichten.

Table of contents

INSTRUCTION MANUAL 15

Teruggezogen verbrandingsgassen können leiden tot vergifting.

Teruggezogen verbrandingsgassen können leiden tot vergifting.
