BEDIENUNGSANLEITUNG FWC 4522 TC X Fulgor Milano
GEBRAUCHSANWEISUNG WEINKÜHLSCHRANK
These Anleitungs enthalt wichtige Sicherheitsbestimmungen und Anweisungen für die Installation der Geräte. Vor der Verwendung alle Sicherheitsbestimmungen und Anweisungen sorgfältig durchlesen. Um sich mit den Funktionen des Geräts vertraut zu machen, wird empfohlen, diese Anleitung immer griffbereit zu halten.
WICHTIGESICHERHEITSHINWEISE S.47
AUFBAU UND BESCHREIBUNG. S. 48
EINBAUSERIE HOCHSCHRANK (Einbau in einem Kuchenelement) S. 48
INSTALLATION DES ZUBEHÖRS VOR DEM BETRIEB. S. 52
AUSPACKEN UND REINIGEN DES KUHLSCHRANKS. S. 52
FUNKTIONSWEISE DES WEINKUHLSCHRANKS. S. 52
ARBEITSTEMPERATUR. S. 52
WEINLAGERUNG. S. 52
BEDIENFELD. S. 54
DE
EINSCHALTEN/ABSCHALTEN S. 54
ENTSPERRUNG DES BEDIENFELDES. S. 55
EINSCHALTEN DER INNENBELEUCHTUNG. S. 55
TEMPERATURFENSTER S. 55
TEMPERATUREINSTELLUNG. S. 56
AUSWAHL DER GRAD FAHRENHEIT (^) UND CELSIUS (^) . S. 56
PFLEGE UND WARTUNG. S. 56
REINIGUNG DES WEINKUHLSCHRANKS. S. 56
STROMAUSFALL. S. 57
TRANSPORT DES WEINKUHLSCHRANKS. S. 57
EMPFEHLUNGEN FÜR DIE ENERGIEEINSPARUNG. S. 57
STÖRUNGSBEHEBUNG. S. 58
WICHTIGESICHERHEITSHINWEISE
Vor der Benutzung das Gerät gemäß den Anweisungen in dieser Anleitung aufstellen und installieren. Um Gefahren durch Brände, Stromschläge oder Verletzungen bei der Anwendung des Geräts zu vermeiden, sind diese grundlegenden Vorsichtsmaßnahmen zu beachten:
Das Gerat ist ausschließlich für die Lagerung von Wein bestimmt.
- Sicherstellen, dass der angegebene Spannings- und Stromwert auf dem Etikett mit der Versorgungsspannung vor Ort übereinstimmt. Eine dreipolige Steckdose mit Erdung anschreiben. Den Erdungspol nicht entfern, keine Zwischenstecker oder Verlängerungen benutzen.
- Es wird empfohlen, das Gerät mit einem unabhängigen Kreis anzuschlieben.
- Niemals die Teile des Geräts mit entflammbaren Flüssigkeiten reinigen, die Brände oder Explosionen verursachen können. In der Höhe des Geräts weder Benzin noch entflammbare Flüssigkeiten oder sonstige Dämpfe aufbewahren oder benutzen.
Den Stecker nicht mit nassen Handen anschließen.
- Das Gerät ausstecken oder die Versorgung vor Reinigungs-, Wartungs- oder Reparaturarbeiten abtrennen. Die Nichtbeachtung dieser Vorschrift kann Stromschläge verursachen oder tändlich sein.
- Bauteile des Geräts)dürfen nicht repariert oder ausgewechselt werden, wenn dies nicht ausdrücklich in diesen Unterlagen empfohlen wird. Reparaturarbeiten dürfen nur von Fachtechnikern ausgeführten werden.
- Sicherstellen, dass für den Transport und die Installation des Geräts genugend Personen eingesetzt werden, um Schäden am Gerät und Verletzungen zu vermeiden.
- Für eine angemessene Belüfung des Geräts muss der Vorderteil vollig frei sein. Das Gerät keiner direkten Sonneneinstrahlung oder Hitzequellen (Öfen, Heizkörper, Strahler usw.) aussetzen.
Die Stromstärke der Sicherung (bzw. des Sicherheitschalters) muss mindestens 10 Ampere betragen.
- Für den korrekten Betrieb ist es wichtig, dass das Gerät korrekt nivelliert ist. Zu diesersem Zweck können die Füßchen verstellt werden.
- Das Gerätarf niemals von Kindern benutzt werden. Kinder dürfen das Gerät weder bedienen noch damit spielen oder in das Gerät steigen.
- Für die Innenreinigung keine Lösungs- oder Scheuermittel verwenden. Diese Produkte konnten den Innenteil beschädigen oder ausbleichen.
- Das Gerät nur für seine Zweckbestimmung verwenden.
Die Verwendung von Zubehör, das nicht vom Hersteller empfohlen wurde, kann gefährlich sein.
- Bei der Ausrichtung des Geräts die Tur entfern, die Einlegeböden aber Gerät lassen, damit sich keine Kinder im Inneren verstecken können. Sicherstellen, dass der Kühlmitelkreis und vor allem
der Wärmetauscher im unteren, hinteren Teil des Geräts nicht beschädigt ist. Das Symbol auf dem Produkt oder auf der Verpackung zeigt an, dass these Produkt nicht als normaler Hausabfall behaveit, sondern in einen Recyclinghof fur elektrische und elektronische Geräte gebracht werden muss.

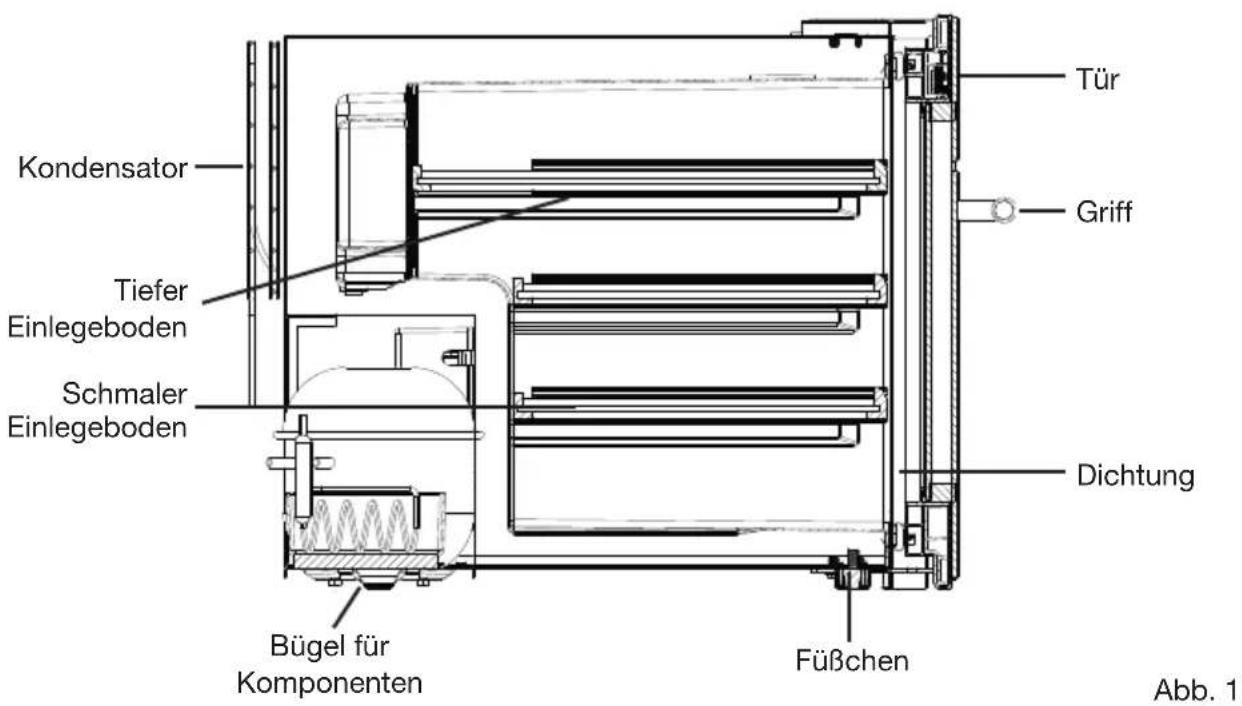

AUFBAU UND BESCHREIBUNG
EINBAUSERI HOCHSCHRANK (Einbau in einem Kuchenelement)
TouchBedienfeld und digitales Display

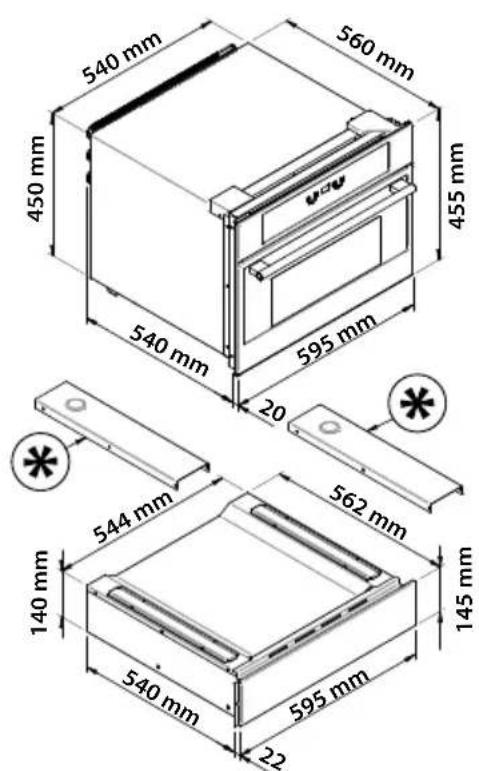

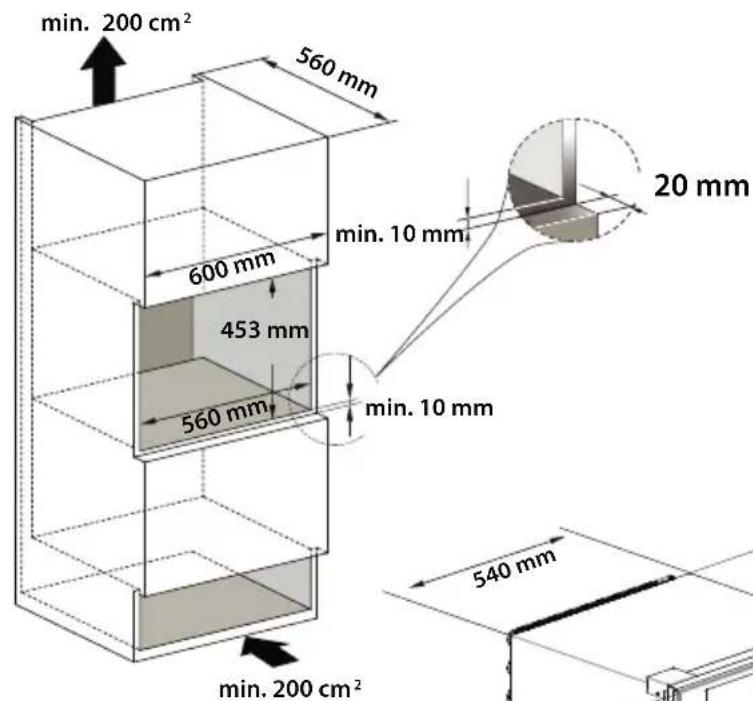

Montageplan für Kühlschrankhöhe 455 mm
Dissatodrautiepeartzlebeare la um den Weinlagerschrank zu blockieren.
Abb. 2

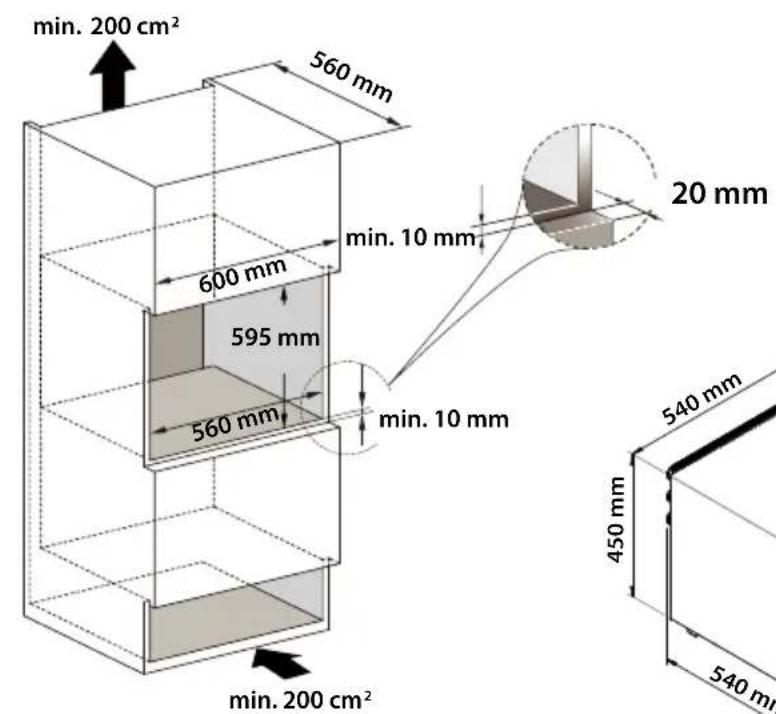

Montageplan für Kühlschrankhöhe 595 mm
Die 4 Schrauben anziehen, um den Weinlagerschrank zu blockieren.
Abb.3

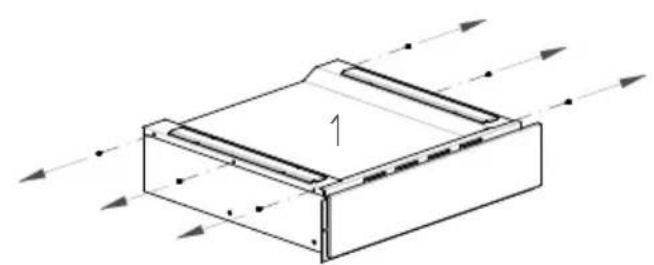

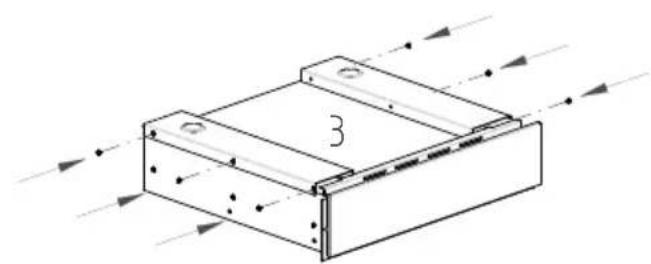

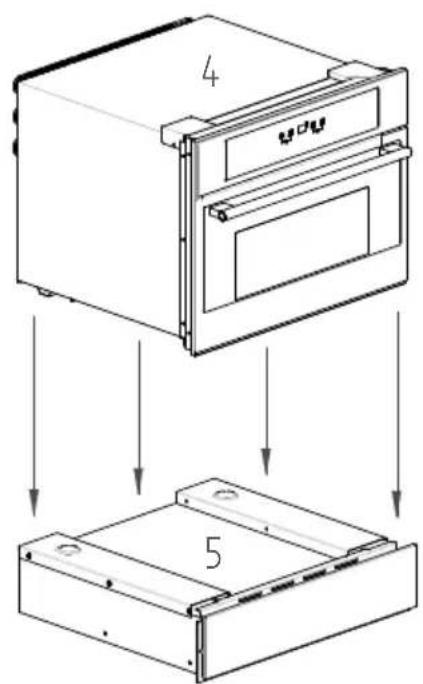

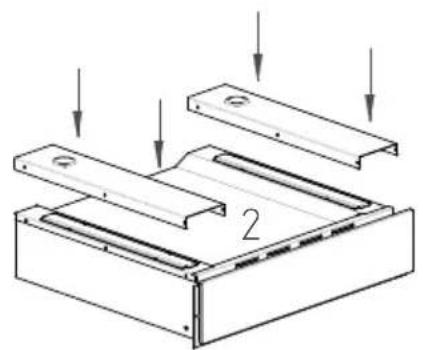

Die Bügel werden wahlweise
mitgeliefert und müssen
extra bestellt werden, wenn
das Weinregal kombiniert
mit der Geräte- oder
Warmhalteschublade gefelert
wird
Abb. 4
INSTALLATION DES ZUBEHÖRSVOR DEM BETRIEB
AUSPACKEN UND REINIGEN DES KÜHLSCHRANKS
Die auBere und innere Verpackung entfernen.
- Vor dem Anschlieben an die Versorgung das Gerät ungebär 2 Stunden in vertikaler Stellung halten. Auf diese Weise können Betriebsstörungen des Kühlsystems infolge des Handlings während des Transports reduziert werden.
- Für die Innenreinigung lauwarmes Wasser und ein weiches Tuch verwenden.
FUNKTIONSWEISE DES WEINKÜHLSCHRANKS ARBEITSTEMPERATURE
- Das Gerät wurde für den Betrieb in den Klimaklassen SN bis T entworfen (siehe unter die Tabelle der Klimaklassen). Die Raumtemperatur sollt zwischen 22 und 25^ liegen, da das Gerät bei diesen Temperaturen weniger Strom verbraucht.
| Klimaklasse Umgebungstemperatur | |
| SN 10 - 32°C (50 - 90°F) | |
| N 16 - 32°C (61 - 90°F) | |
| ST 18 - 38°C (64 - 100°F) | |
| T 18 - 43°C (64 - 109°F) |
- Eine Umgebungstempertur über oder unter dem vorgesehenen Temperaturbereich kann sich auf die Leistung des Geräts auswirken. Wenn das Gerät in sehr früben oder kalten Umgebungen betrieben wird, könnte es zu Schwankungen der Innentemperaturen kommt und in gewissen Fälle der Temperaturbereich zwischen 5 und 22^ nicht eingehalten werden.
WEINLAGERUNG

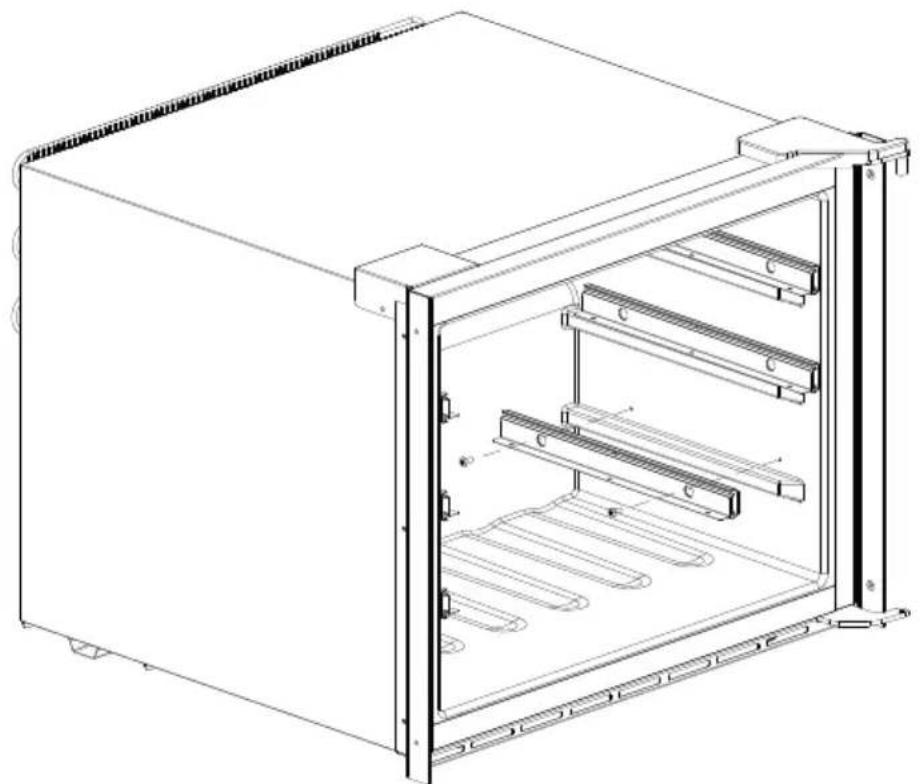

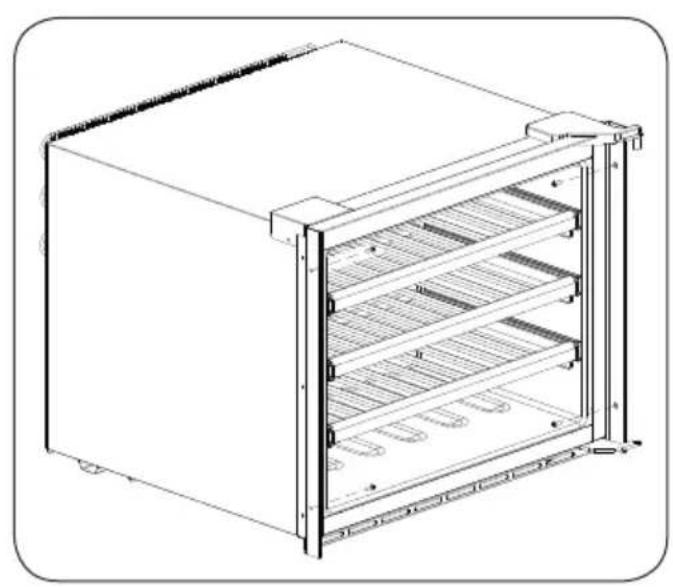

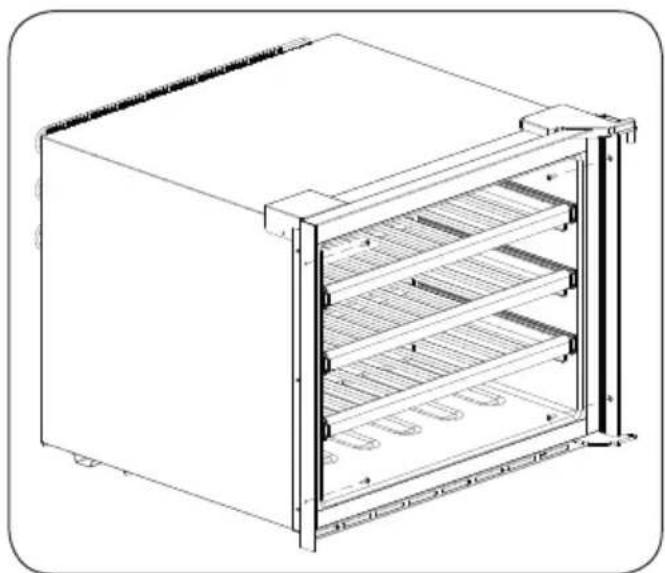

Die Standardeinlegeboden wurden extra fur die Lagerung von Bordeaux-Flaschen entworfen. Die lagerbare Hochstanzahl an Flaschen variiert je nach den unterscheidlichen Formen und Größen der Flaschen.

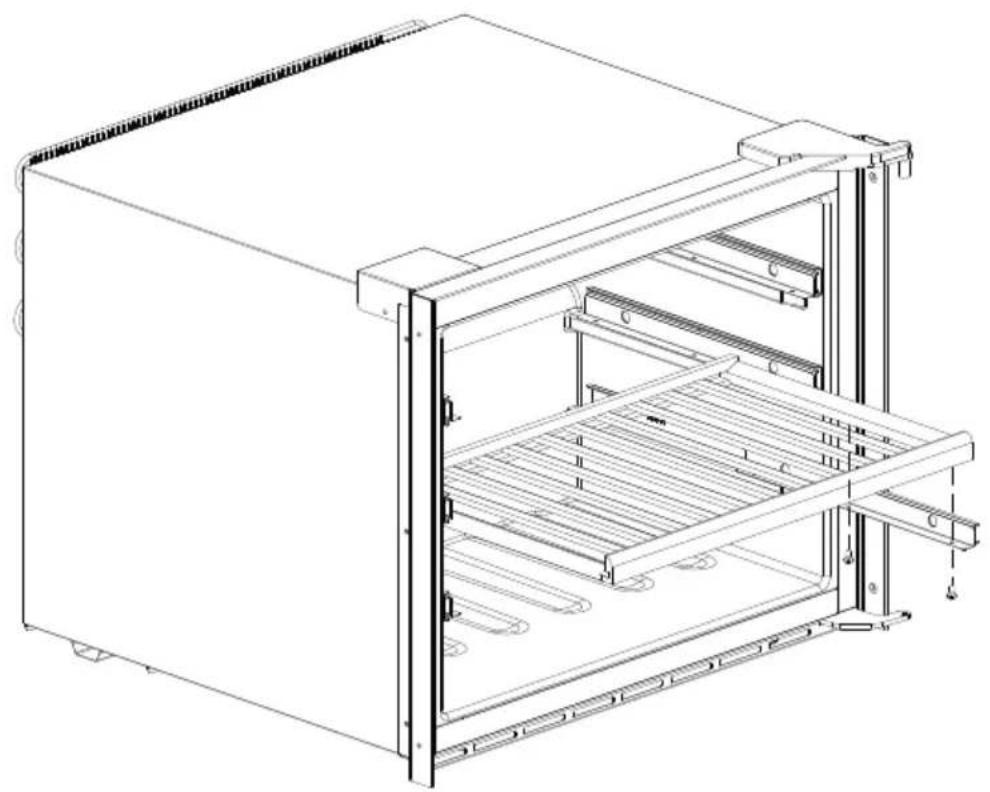

- Die Einlegeboden setzen sich um etwa 1/3 Herausziehen, um bequem auf den Weinvorrat zugreifen zu konnen. Die Einlegeboden haben Telescopschienen mit Arretiervorrichtungen.
Abb.3
Abb. 4
- Damit die Turdichtung nicht beschadigt wird, muss die Tur vor dem Herausziehen der Einlegeboden ganz geöffnet werden.
- Den Wein in versiegelten Flaschen aufbewahren.
Die Einlegeboden nicht mit Alufolie oder irgendem anderen Material verkleiden, das die Luftzirkulation behindern konne. - Wenn der Weinkühlschrank über eine länger Zeit leer bleibt, sollte das Gerät vom Stromnetz abgetrennt werden und die Tur für die Zirkulation der Luft nach einer sorgfälligen Reinigung angelehtn bleiben, damit sich kein Kondensat, Schimmel oder schlechter Geruch bildet.
- Empfohlene Temperaturen zum Kühlen oder Aufbewahren von Weinen:
| Rotweine | 15 - 18°C (59 – 64°F) |
| Trockene/Weißweine | 9 - 14°C (48 – 57°F) |
| Roséweine | 10 - 11°C (50 – 52°F) |
| Schaumweine | 5 - 8°C (41 – 46°F) |

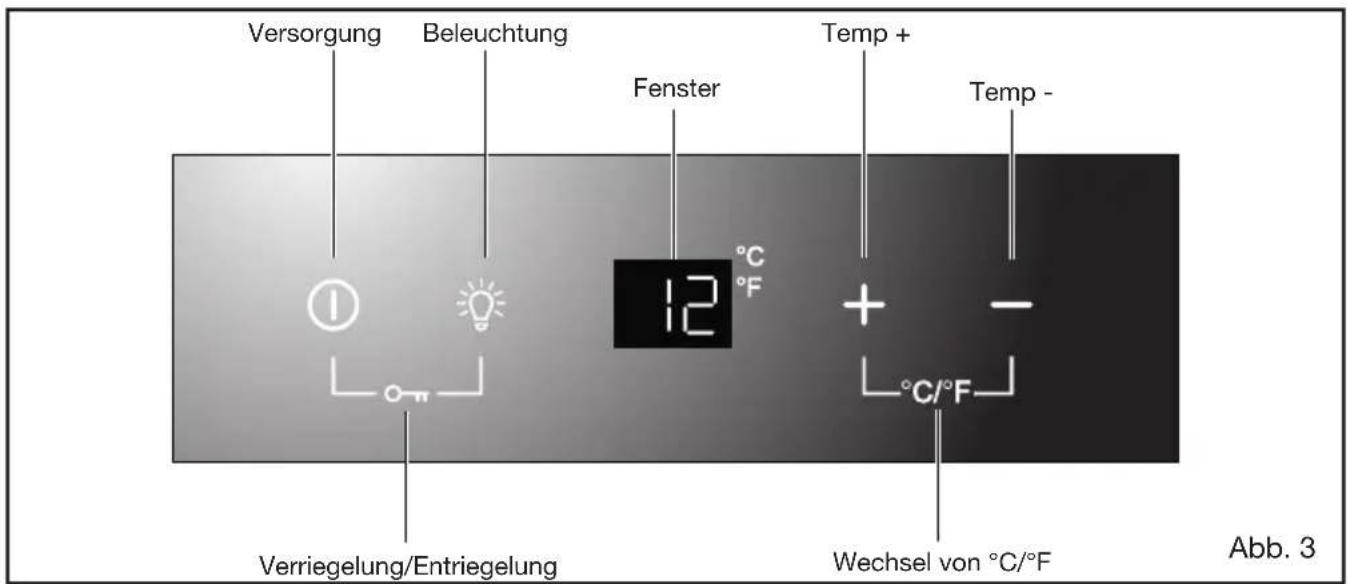

BEDIENFELD
Für einen Bereich
EINSCHALTEN/ABSCHALTEN
- Wenn das Gerät an einer Netzsteckdose angeschlossen wird, schaltet es sich automatisch ein.
Die Ein-Taste fur 10 Sekunden betätigen, um das Gerät abzuschalten (oder einzuschalten).
Um das Gerät im ver- oder entriegelten Zustand abzuschalten, die Ein-Taste ① fur 10 Sekunden betätigten.
Achtung: Um Schäden am Kompressor zu vermeiden, das Gerät in den ersten 5 Minuten nach dem Abschalten nicht wieder einschalten.
- Zum Entsperren des Bedienfeldes die Ein-Taste und die Taste Beleuchtung gleichzeitig mit 2 Fingern für 3 Sekunden gedrück halten. Bei der Entspperrung ist ein Warnton vernehmbar.
- Wenn für 10 Sekunden keine Taste betätig wird, sperrt sich das Bedienfeld automatisch, was durch einen Warnton gemeldet wird.
- Im gesperrten Zustand reagieren die Tasten auf dem Bedienfeld auf keine Betätigung (außer die Ein-Taste zum Ein- bzw. Abschalten wie oben beschrieben).
EINSCHALTEN DER INNENBELEUCHTUNG
- Bei entsprertem Bedienfeld die Taste Beleuchtung be tätigen, um die LED-Anzeigeleuche zur Anzeige der internen Kühltemperatur einschalten (oder abzuschalten).
- Das Licht bleibt brennen, bis es abgeschaltet wird.
- Wenn für 10 Sekunden keine Taste betätig wird, sperrt sich das Bedienfeld automatisch, was durch einen Warnton gemeldet wird.
- Im gespernten Zustand reagieren die Tasten auf dem Bedienfeld auf keine Betätigung (außer die Ein-Taste zum Ein- und Abschalten wie oben beschrieben).
Zum Entsperren des Bedienfeldes die Ein-Taste und die Taste Beleuchtung ① gleichzeitig mit 2 Fingern fur 3 Sekunden gedrückt halten. Bei der Entsperrung ist ein Warnton vernehmbar.
TEMPERATURFENSTER
- Die Temperatur wird für eine bessere Ablesung in digitaler Form angezeigt. Die angezeigte Ziffer gibt die eingestellte Temperatur an. Wenn für 10 Sekunden keine Taste betätig wird, sinkt bzw. steigt die Temperatur im Gerät auf diesen Wert ab bzw. an.
- Wenn der Temperaturfuhler defekt ist, zeigt das Temperaturfenster anstelle der Ziffern die Abkürzung 'HH' oder 'LL' an und/oder das Gerät gibt einen Dauerwarnton aus. Das Gerät wurde für diesen Fall so entworfen, dass durch entsprechende Zyklen des Kompressors und der Geblase die Temperatur zum Kühlen der gelagerten Weine beibehalten wird.
Achtung: Um zu vermeiden, dass die gelagerten Weine verderben, wird empfohlen, das Gerät sofort zu reparieren, weil die Reservezyklen nicht die Erreichung der eingestillten Temperatur gewährleisten konnen.
TEMPERATUREINSTELLUNG
Für einenBereich
Die Temperatur kann zwischen 5 und 22^ (41 - 72°F) eingestellt werden.
- Direkt die Taste +bzw. -betätigen, um die gewünschte Temperatur des Kühlschranks einzustellen.
- Bei der ersten Betätigung der Taste bzw. wird die eingestellte Temperatur abgerufen, die zuvor im Fenster angezeigt wurde. Nach einem Stromausfall ( bzw. wenn das Gerät vom Stromnetz abgetrennt wurde) ist die zuvor eingestellte Temperatur nicht mehr vorhanden und wird durch die voreingestellte Temperatur von 12^ ersetzt.
- Mit der Taste wird die Temperatur um 1^ erhöht und mit der Taste um 1^ gesenkt.
Die Ziffer ändert sich und zeigt die tatsächliche Temperatur im Gerät an, wenn für 10 Sekunden keine Taste betätig wird.
DE
Anmerkung: Wenn das Gerät zum ersten Mal benutzt oder nach einer längeren Stillstandszeit wieder eingeschaltet wird, weicht die eingestellte von der angezeigten Temperatur um eine Grade ab. Diese Abweichung ist normal. Nach weniger Stunden ist das Gerät wieder voll betriebstüchtig.
AUSWAHL DER GRAD FAHRENHEIT (^) UND CELSIUS (^)
Für einen Bereich
Werden die Tasten mit 2 Fingern gleichzeitig für 5 Sekunden gedrückt, kann die Gradanzeige von Fahrenheit auf Celsius und umgekehrt gewechselt werden.
Für zwei Bereiche
Bei direkter Betätigung der Taste kann auf dem Display für beiden Bereiche gleichzeitig die Gradanzeige von Fahrenheit auf Celsius und umgekehrt gewechselt werden.
PFLEGE UND WARTUNG
REINIGUNG DES WEINKÜHLSCHRANKS
Die Stromversorgung des Gerats abschalten, den Netzstecker Herausziehen und den ganzen Inhalt des Kuhlschranks entfern.
Die Innenflächen mit einem Schwamm und Natronlösung abwischen. Für die Lösung sollenen ungebahr zwei Essloffel Natron in einem Liter warmen Wasser aufgelost werden.
Die Einlegeboden mit einer milden Reinigungslösung abwaschen. Die Holzeinlegeboden trocknen lessen.
- Für die Reinigung der Bedienelemente und irgendwelcher elektrischen Komponenten den Schwamm bzw. das Tuch gut auswringen.
Die AuBenseite des Geraterahmens mit warmen Wasser und einem milden Reinigungsmittel abwischen. Mit einem sauberen, weichen Tuch abtrocknen.
- Keine Stahlwolle oder -Bürsten auf rostfreiem Stahl anwenden. Wenn rostfreier Stahl mit Stahlpartikel in Berührung kommt können Rostschäden entstehen.
STROMAUSFALL
In den meisten Fällen wird die Ursache für einen Stromausfall in weniger Stunden behoben. Wenn die Tur so sealten wie möglich geöffnet wird, sollte der Stromausfall keinerlei Auswirkung auf die Temperatur des Geräts haben. Wenn die Stromversorgung über eine langere Zeit ausfällt, sind geeignete Maßnahmen zu treffen, um den Inhalt des Kühlschranks zu schützen.
TRANSPORT DES WEINKÜHLSCHRANKS
Den ganzen Kuhlschrank ausräumen.
- Mit Klebeband alle losesen Gegenstände (Einlegeböden) im Gerät befestigen.
Die verstelltbaren FüBchen umklappen, damit sie nicht beschädigt werden.
Die Tur mit Klebeband verschlieben.
- Sicherstellen, dass das Gerät während des Transports in vertikaler Stellung bleibt. Die Außenseite des Geräts mit einer Decke oder ähnlichem bedecken.
EMPFEHLUNGEN FÜR DIE ENERGIEEINSPARUNG
Das Gerät sollte fern von Heizgeräten aufgestellt und keiner direkten Sonneneinstrahlung ausgesetzt werden.
- Sicherstellen, dass das Gerät ausreichend beluftet wird. Niemals die Luftklappen bedecken.
Die Tur nur offen, wenn nötig. Die Tur nicht über eine langere Zeit offen halten oder*häufig öffnen.
STÖRUNGSBEHEBUNG
Bei Betriebsstörungen des Geräts die Anweisungen für deren Behebung befolgen. Wenn sich die Störung nicht beheben{lss, den technischen Kundendienst verständigen.
| Nr. | STÖRUNG MÖGLICHE | URSACHE/BEHEBUNG |
| 1 Der | Weinkühlschrankfunktioniert nicht | Nicht angeschlossen.Das Gerät ist abgeschelt.Der Sicherheitsschalter wurde ausgelöst oder die Sicherungist herausgaffen. |
| 2 Der | Weinkühlschrank kühltnicht genug | Die Temperatureinstellung überprüften.Die Außenumgebung kann eine niedrigereTemperatureinstellung erforderlich machen.Die Tür wird zu oft geöffnet.Die Tür ist nicht ganz geschlossen.Die Dichtung der Tür schließt nicht hermetisch. |
| 3 Das | Gerätschaltet sichhaufig automatisch ein undaus | Die Temperatur im Zimmer liegt über dem Normalwert.Der Weinkühlschrank ist sehr voll.Die Tür wird zu oft geöffnet.Die Tür ist nicht ganz geschlossen.Die Temperatur wurde nicht korrekt eingestellt.Die Dichtung der Tür schliebt nicht hermetisch. |
| 4 Die | Beleuchting funktioniertnicht | Nicht angeschlossen.Der Sicherheitsschalter wurde ausgelöst oder die Sicherungist herausgaffen.Die Beleuchting ist abgeschaltet. |
| 5 Starke | Vibrationen Überprüfen, obdas Gerät korrekt nivelliert wurde.Im Inneren des Möbels oder im Kompressorfachkontrollieren, ob lose Teile vorhanden sind. | |
| 6 Der | Weinkühlschrankerzeugt zu viel Lärm | Das Metallgeräusch kann durch das Fließen des Kühlmittelsentstehen und ist davon kein Grund zur Besorgnis.Am Ende jedem Zyklusses kann ein Gurgelgeräuschvernehmbar sein, das vom Fließen des Kühlmittels erzeugt wird.Die Kontraktion und Ausdehnung der Innewände kann zuKnallgeräuschen und Rissen führen.Das Gerät ist nicht korrekt nivelliert. |
| 7 Die | Türlässst sich nichtkorrekt verschieben. | Der Weinkühlschrank ist nicht korrekt nivelliert.Die Tür wurde umgekehrt und danach nicht korrekt montiert.Die Dichtung ist verschmutzt.Die Einlegeböden wurden nicht korrekt positioniert. |
| 8 Das | Temperaturfensterzeigt anstelle der Ziffern dieAbkürzung 'HH' oder 'LL'und/oder das Gerät gibteinen Dauerwarnton aus. | Der Temperaturfuhler ist defekt. |
