BEDIENUNGSANLEITUNG WS40A Power Dynamics

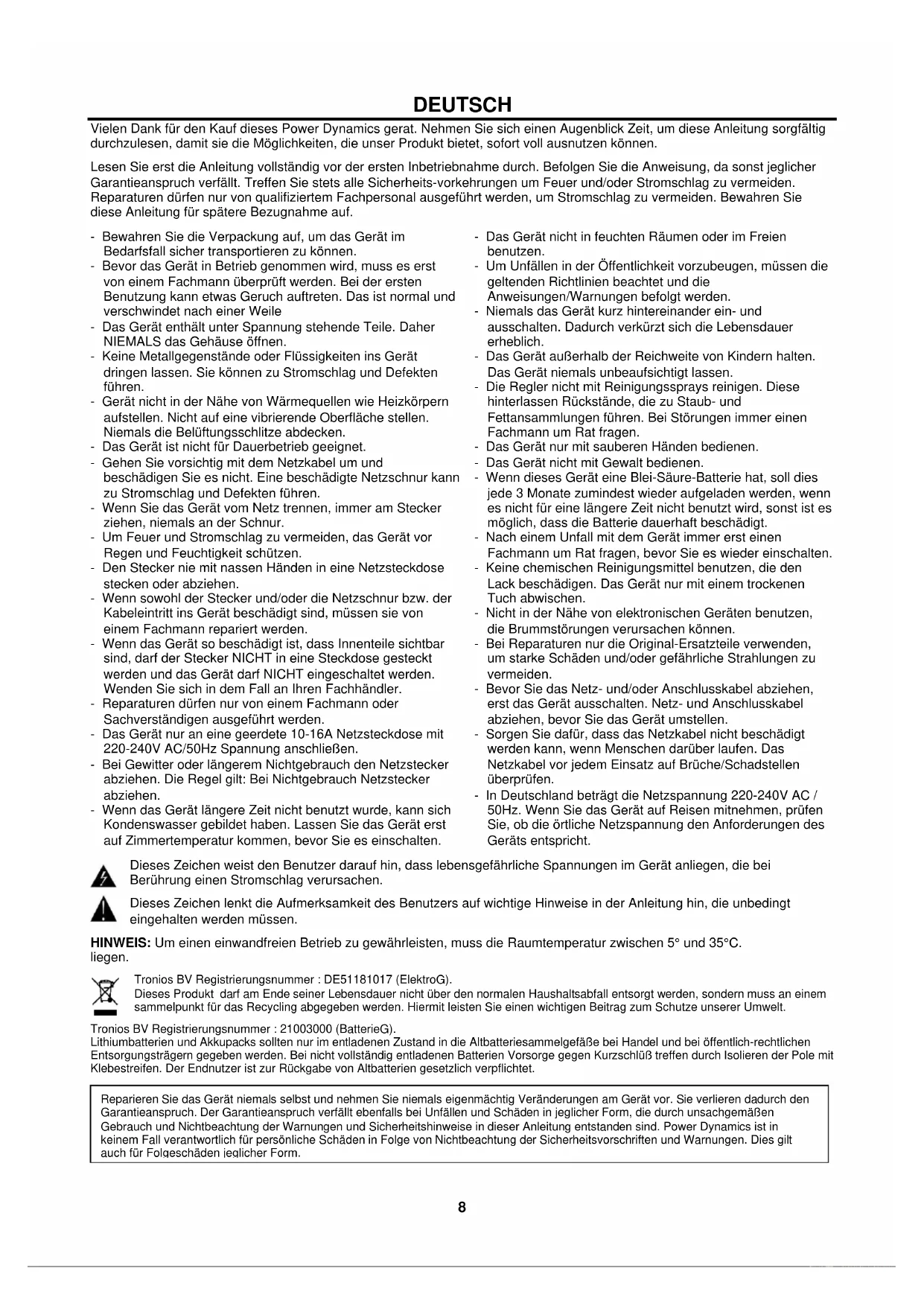

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

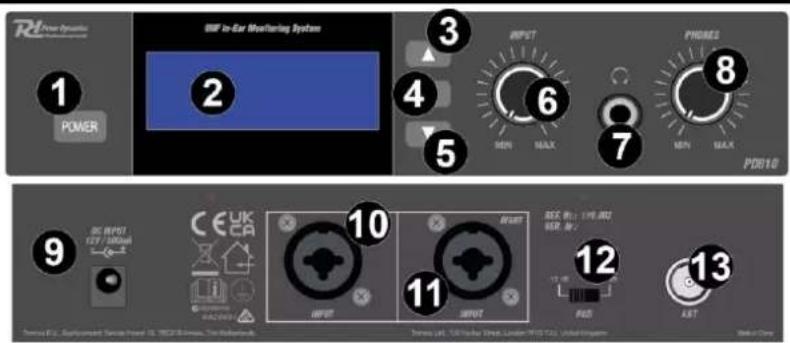

SENDER

1. Ein/Aus Drücken, um den Sender ein-/auszuschalten.

2. LCD-Anzeige

3. Auf Richtungstaste: nach oben.

4. Set Drücken Sie zur Bestätigung der Eingabe.

5. Runter Richtungstaste: nach unten.

6. Eingangslautstärke Drehen, um den Eingangspegel einzustellen.

7. Kopfhörerausgang 6,35-mm-Kopfhörerausgang.

8. Kopfhörer-Lautstärke Drehen, um die Lautstärke des Kopfhörerausgangs einzustellen.

9. 12V DC Eingang Netzeingang zum Anschluss des mitgelieferten Netzteils.

10. Eingang linker Kanal Combo-Eingang für den linken Kanal (XLR und 6,3 mm Klinke).

11. Eingang rechter Kanal Combo-Eingang für den rechten Kanal (XLR und 6,3 mm Klinke).

12. PAD-Schalter Dient zur Einstellung der Ausgangsverstärkung. Stellen Sie den Schalter auf (-12dB), um die Verstärkung zu verringern. Stellen Sie den Schalter auf (0dB), um die Verstärkung nicht zu beeinflussen.

13. BNC-Antennenanschluss

RH Power Dynamic 1 POWER 2 3 INPUT 4 5 6 PRORES 7 8 PDB10 9 DC INPUT KEY / 100mm CEUK CA 10 RESET / 110.000 SER. IN. 11 INPUT 12 PASS 13 Power Unit: 5V/Hz Output, Lower PDB10, Signal Input Break Time

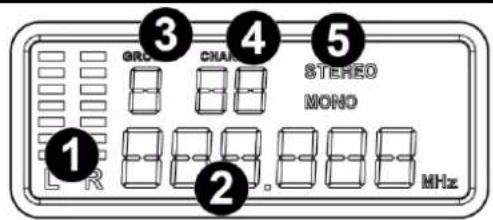

LCD-ANZEIGE SENDER

1. Linke/rechte AF-Signal
2. Frequenz
   Diese sechsstellige Anzeige dient zur Darstellung der Frequenz.
3. Group Zeigt die ausgewählte Frequenzgruppe für den PD810-Sender an.
4. Channel Zeigt den ausgewählten Frequenzkanal für den PD810-Sender an.
5. Audio Modus Anzeige der Auswahl des Mono- oder Stereo-Audiomodus.

1 2 3 4 5 GRO CHANG STEREO MONO MHz

SENDERFUNKTIONEN

Gruppen- und Kanalauswahl

SET drücken, "GROUP" blinkt. Drücken Sie auf AUF oder RUNTER, um die gewünschte Frequenzgruppe auszuwählen. Drücken Sie erneut auf SET, "CHANNEL" blinkt. Drücken Sie auf AUF oder RUNTER, um den gewünschten Kanal auszuwählen.

Auswahl des Modus

Drücken und halten Sie SET, bis "STEREO" blinkt. Drücken Sie auf AUF oder RUNTER, um "STEREO" oder "MONO" auszuwählen, und drücken Sie zur Bestätigung auf SET.

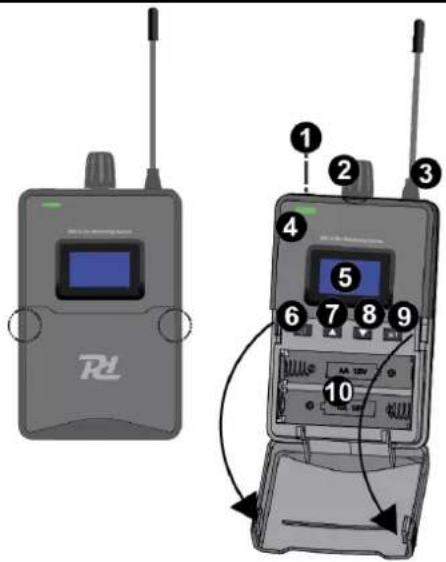

EMPFÄNGER

1. Kopfhöreranschluss

3,5-mm-Kopfhörerbuchse.

2. Balance

Einstellknopf für die linke/rechte Balance.

3. Antenne

4. LED-Anzeige

LED blinkt rot, wenn die Batterie schwach ist.

LED leuchtet, wenn ein Signal empfangen wird.

5. LCD-Anzeige

6. Ein/Aus

7. Auf

8. Runter

9. Set

10. Batteriefach (2xAA-Batterien)

Legen Sie zwei AA-Batterien ein, um den Empfänger mit Strom zu versorgen. Öffnen Sie die Abdeckung auf der Vorderseite des Empfängers und legen Sie die Batterien wie im Batteriefach angegeben ein. Das Display zeigt den Ladezustand der Batterien an: Wenn die Batterieanzeige blinkt, sind die Batterien fast leer und der Empfänger schaltet sich kurz darauf automatisch aus. Wenn der Empfänger längere Zeit nicht benutzt wird (ca. 1-2 Wochen), nehmen Sie die Batterien heraus, um das Gerät vor möglichem Auslaufen zu schützen.

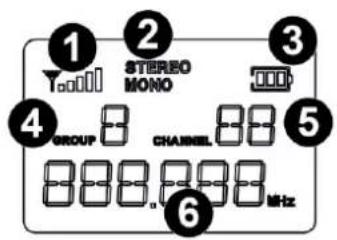

LCD-ANZEIGE EMPFÄNGER

1. Empfang

Anzeige der Empfangsqualität.

2. Modus

Zeigt an, ob der Mono- oder Stereomodus verwendet wird.

3. Batterie

Zeigt den Batteriestand an.

4. Group

Anzeige der Frequenzgruppe.

5. Channel

Kanal anzeigen.

6. Frequenz

Anzeige der Frequenz.

1 2 3 Y:mon STEREO MONO 4 GROUP CHANNEL 5 6 MHz

EMPFÄNGER-FUNKTIONEN

Gruppen- und Kanalauswahl

SET drücken, "GROUP" blinkt. Drücken Sie auf AUF oder RUNTER, um die gewünschte Frequenzgruppe auszuwählen. Drücken Sie erneut auf SET, "CHANNEL" blinkt. Drücken Sie auf AUF oder RUNTER, um den gewünschten Kanal auszuwählen.

GROUP CHANNEL

Auswahl des Modus

Drücken und halten Sie SET, bis "STEREO" blinkt. Drücken Sie auf AUF oder RUNTER, um "STEREO" oder "MONO" auszuwählen, und drücken Sie zur Bestätigung auf SET.

UHF

Keine Lizenz erforderlich
(ohne geografische Einschränkungen)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgien (BE), Dänemark (DK), Frankreich (F), Finnland (FI), Deutschland (DE), Ungarn (HU), Italien (IT), Niederlande (NL), Norwegen (NO), Polen (PL), Portugal (PT), Rumänien (RO), Slowenien (SI), Spanien (ES), Schweden (SE), Schweiz (CH), Großbritannien (GB)
