CR25E 1218046 - Speicherkartenleser Renkforce - Kostenlose Bedienungsanleitung

Produkttyp	USB 3.0 Speicherkartenleser
Marke	Renkforce
Modell	CR25E 1218046
Konnektivität	USB 3.0 (abwärtskompatibel mit USB 2.0/1.1)
Maximale Übertragungsrate	Bis zu 5 Gbit/s (USB 3.0)
Unterstützte Speicherkarten	SD/SDHC/SDXC, microSD/microSDHC/microSDXC, MS Pro Duo (MSXC/MSHG), M2
Stromversorgung	5 V/DC über USB, max. 900 mA
Kompatible Betriebssysteme	Windows XP (32 Bit), Vista, 7, 8/8 Pro, Mac OS X 10.5 oder höher
Betriebstemperatur	0 bis +60 °C
Betriebsfeuchtigkeit	20 bis 80 % rF
Lagertemperatur	-20 bis +60 °C
Lagerfeuchtigkeit	10 bis 95 % rF
LED-Anzeige	Blau (USB 3.0), rot (USB 2.0): leuchtet dauerhaft bei Erkennung, blinkt bei Lese-/Schreibzugriff
Pflege	Mit einem weichen, antistatischen Tuch reinigen; keine Scheuermittel verwenden
Sicherheit	Nur für den Innenbereich; Feuchtigkeit, Stöße und extreme Temperaturen vermeiden
Packungsinhalt	Kartenleser, Bedienungsanleitung
Garantie	Gesetzliche Garantie (siehe Herstellerbedingungen)

Häufig gestellte Fragen - CR25E 1218046 Renkforce

Wie lege ich eine Speicherkarte in den Leser ein?

Legen Sie die Karte unter Beachtung der Ausrichtung in den entsprechenden Steckplatz ein. Wenden Sie niemals Gewalt an. Die blaue (USB 3.0) oder rote (USB 2.0) LED leuchtet auf, wenn die Karte erkannt wird.

Kann ich SDXC-Karten unter Windows XP verwenden?

Ja, aber Sie müssen das exFAT-Update von Microsoft installieren. Ohne dieses Update wird die SDXC-Karte unter Windows XP nicht erkannt.

Die LED leuchtet nicht, was tun?

Überprüfen Sie, ob der Leser ordnungsgemäß an einen USB-Anschluss angeschlossen ist. Versuchen Sie einen anderen Anschluss. Stellen Sie sicher, dass die Karte richtig eingelegt ist. Wenn das Problem weiterhin besteht, testen Sie den Leser an einem anderen Computer.

Welche Arten von Speicherkarten werden unterstützt?

Der Leser unterstützt SD, SDHC, SDXC (einschließlich Extreme-, Ultra- und Pro-Varianten), microSD, microSDHC, microSDXC, Memory Stick Pro Duo (MSXC, MSHG) und M2. Hinweis: Die Steckplätze für MS Pro Duo und M2 können nicht gleichzeitig genutzt werden.

Kann ich den Leser an einem USB 2.0-Anschluss verwenden?

Ja, der Leser ist abwärtskompatibel mit USB 2.0 und 1.1. Allerdings wird die Übertragungsgeschwindigkeit auf die des verwendeten Anschlusses begrenzt (USB 2.0: bis zu 480 Mbit/s).

Wie entferne ich eine Speicherkarte sicher?

Beenden Sie vor dem Entfernen der Karte alle Lese-/Schreibvorgänge. Nutzen Sie die Funktion 'Hardware sicher entfernen' Ihres Betriebssystems und ziehen Sie dann die Karte vorsichtig heraus.

Funktioniert der Leser mit Mac?

Ja, er ist kompatibel mit Mac OS X 10.5 oder höher. Schließen Sie ihn an einen USB-Anschluss an, die eingelegten Karten werden als Volumes auf dem Schreibtisch angezeigt.

Was tun, wenn eine Speicherkarte nicht erkannt wird?

Überprüfen Sie, ob die Karte kompatibel und richtig herum eingelegt ist. Versuchen Sie, die Karte zu formatieren (Achtung: löscht alle Daten). Stellen Sie sicher, dass Ihr Betriebssystem auf dem neuesten Stand ist, insbesondere bei SDXC-Karten unter Windows XP.

Kann ich zwei Karten gleichzeitig einlegen?

Ja, Sie können 2 SD-Karten oder 2 microSD-Karten gleichzeitig einlegen. Jede Karte wird als separates Laufwerk erkannt. Die Steckplätze für MS Pro Duo und M2 können nicht gleichzeitig genutzt werden.

Wie reinige ich den Kartenleser?

Trennen Sie den Leser vom USB-Anschluss. Reinigen Sie ihn mit einem weichen, antistatischen und fusselfreien Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Tauchen Sie den Leser nicht in Wasser.

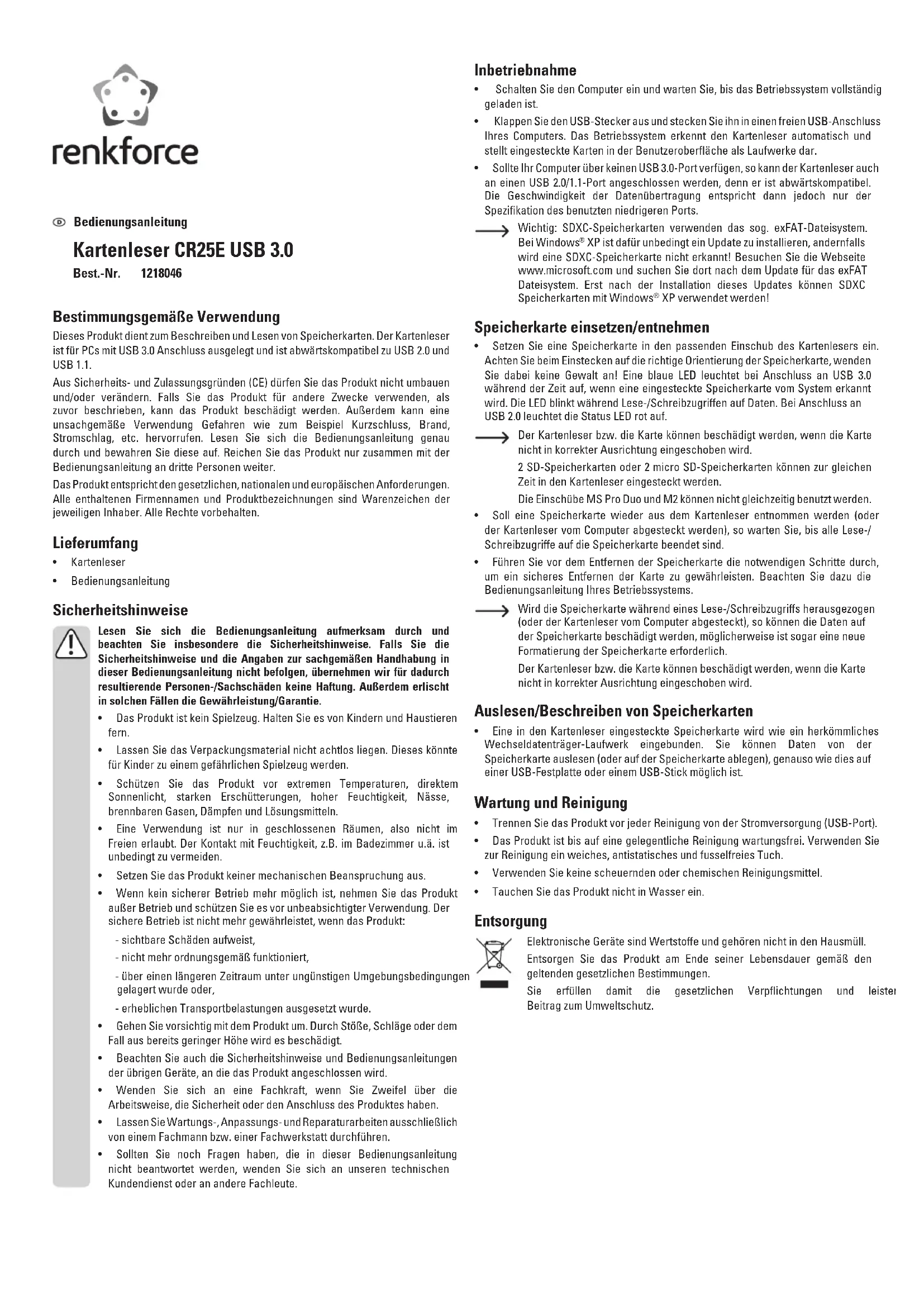

BEDIENUNGSANLEITUNG CR25E 1218046 Renkforce

© Bedienungsanleitung

Kartenleser CR25E USB 3.0

Best.-Nr. 1218046

Bestimmungsgemäße Verwendung

Dieses Produkt dient zum Beschreiben und Lesen von Speicherkarten. Der Kartenleser ist für PCs mit USB 3.0 Anschluss ausgelegt und ist abwärtskompatibel zu USB 2.0 und USB 1.1.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Kartenleser
  • Bedienungsanleitung

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

- Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder,
• erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Inbetriebnahme

• Schalten Sie den Computer ein und warten Sie, bis das Betriebssystem vollständig geladen ist.
• Klappen Sie den USB-Stecker aus und stecken Sie ihn in einen freien USB-Anschluss Ihres Computers. Das Betriebssystem erkennt den Kartenleser automatisch und stellt eingesteckte Karten in der Benutzeroberfläche als Laufwerke dar.
• Sollte Ihr Computer über keinen USB 3.0-Port verfügen, so kann der Kartenleser auch an einen USB 2.0/1.1-Port angeschlossen werden, denn er ist abwärtskompatibel. Die Geschwindigkeit der Datenübertragung entspricht dann jedoch nur der Spezifikation des benutzten niedrigeren Ports.

Wichtig: SDXC-Speicherkarten verwenden das sog. exFAT-Dateisystem. Bei Windows® XP ist dafür unbedingt ein Update zu installieren, andernfalls wird eine SDXC-Speicherkarte nicht erkannt! Besuchen Sie die Webseite www.microsoft.com und suchen Sie dort nach dem Update für das exFAT Dateisystem. Erst nach der Installation dieses Updates können SDXC Speicherkarten mit Windows® XP verwendet werden!

Speicherkarte einsetzen/entnehmen

• Setzen Sie eine Speicherkarte in den passenden Einschub des Kartenlesers ein. Achten Sie beim Einstecken auf die richtige Orientierung der Speicherkarte, wenden Sie dabei keine Gewalt an! Eine blaue LED leuchtet bei Anschluss an USB 3.0 während der Zeit auf, wenn eine eingesteckte Speicherkarte vom System erkannt wird. Die LED blinkt während Lese-/Schreibzugriffen auf Daten. Bei Anschluss an USB 2.0 leuchtet die Status LED rot auf.
  Der Kartenleser bzw. die Karte können beschädigt werden, wenn die Karte nicht in korrekter Ausrichtung eingeschoben wird. 2 SD-Speicherkarten oder 2 micro SD-Speicherkarten können zur gleichen Zeit in den Kartenleser eingesteckt werden. Die Einschübe MS Pro Duo und M2 können nicht gleichzeitig benutzt werden.
• Soll eine Speicherkarte wieder aus dem Kartenleser entnommen werden (oder der Kartenleser vom Computer abgesteckt werden), so warten Sie, bis alle Lese-/Schreibzugriffe auf die Speicherkarte beendet sind.
• Führen Sie vor dem Entfernen der Speicherkarte die notwendigen Schritte durch, um ein sicheres Entfernen der Karte zu gewährleisten. Beachten Sie dazu die Bedienungsanleitung Ihres Betriebssystems.
  Wird die Speicherkarte während eines Lese-/Schreibzugriffs herausgezogen (oder der Kartenleser vom Computer abgesteckt), so können die Daten auf der Speicherkarte beschädigt werden, möglicherweise ist sogar eine neue Formatierung der Speicherkarte erforderlich.

Der Kartenleser bzw. die Karte können beschädigt werden, wenn die Karte nicht in korrekter Ausrichtung eingeschoben wird.

Auslesen/Beschreiben von Speicherkarten

- Eine in den Kartenleser eingesteckte Speicherkarte wird wie ein herkömmliches Wechseldatenträger-Laufwerk eingebunden. Sie können Daten von der Speicherkarte auslesen (oder auf der Speicherkarte ablegen), genauso wie dies auf einer USB-Festplatte oder einem USB-Stick möglich ist.

Wartung und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung (USB-Port).
- Das Produkt ist bis auf eine gelegentliche Reinigung wartungsfrei. Verwenden Sie zur Reinigung ein weiches, antistatisches und fusselfreies Tuch.
- Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel.
• Tauchen Sie das Produkt nicht in Wasser ein.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung/-strom....5 V/DC, max 900 mA (via USB)

Verbindungsstandard......USB 3.0 / 2.0 / 1.1

Übertragungsrate...... bei USB 3.0 bis 5 Gbps (abhängig von der Speicherkarte)

Verwendbare Speicherkarten ....Steckplatz SDXC I / SDXC II: SD / SDHC / SDXC / EXTREME SD / EXTREME II SD / EXTREME III SD/ ULTRA SD / ULTRA II SD / ULTRA II SD P PLUS / SD-ULTRA-X / ULTRA SPEED SD / SD PRO / SD ELITE PRO / HS SD / MMC / MMC 4.0 / HS MMC / HS RS MMC / RS MMC / RS MMC 4.0 Steckplatz microSD I / microSD II: MicroSD /

MicroSDHC / Micro SDXC

Steckplatz MS Pro Duo: MSXC / MSHG /

Steckplatz CF: CF1 / CF 3.0 / CF4.0 /

EXTREME III CF / EXTREME CF / ULTRA II CF /

HS CF/ XS-XS CF / CF ELITE PRO / CF PRO

Steckplatz M2: M2

Unterstützte Betriebssysteme ....Windows® XP (Home, Pro, mit SP1, SP2, SP3), nur

32 Bit, Vista™ (32/64 Bit),

7 (32/64 Bit), 8, 8 Pro, Mac OS X 10.5 oder höher

Betriebsbedingungen....0 bis +60 °C, 20 - 80 % rF

Lagerbedingungen....-20 bis +60 °C, 10 - 95 % rF

Abmessungen (B x H x T)....33 x 16 x 77 mm

Gewicht.....ca. 23 g

CF ELITE PRO / CF PRO

Steckplatz M2: M2

Ondersteunde besturingssystemen.....Windows ^® XP (Home, Pro, met SP1, SP2, SP3),

alleen 32 bit, Vista™ (32/64 bit), 7 (32/64 bit),

8, 8 Pro, Mac OS X 10.5 of hoger

Gewicht.....ca. 23 g
