BEDIENUNGSANLEITUNG FR K033ETISR KELVINATOR
Deutsch Seite 15 - 20

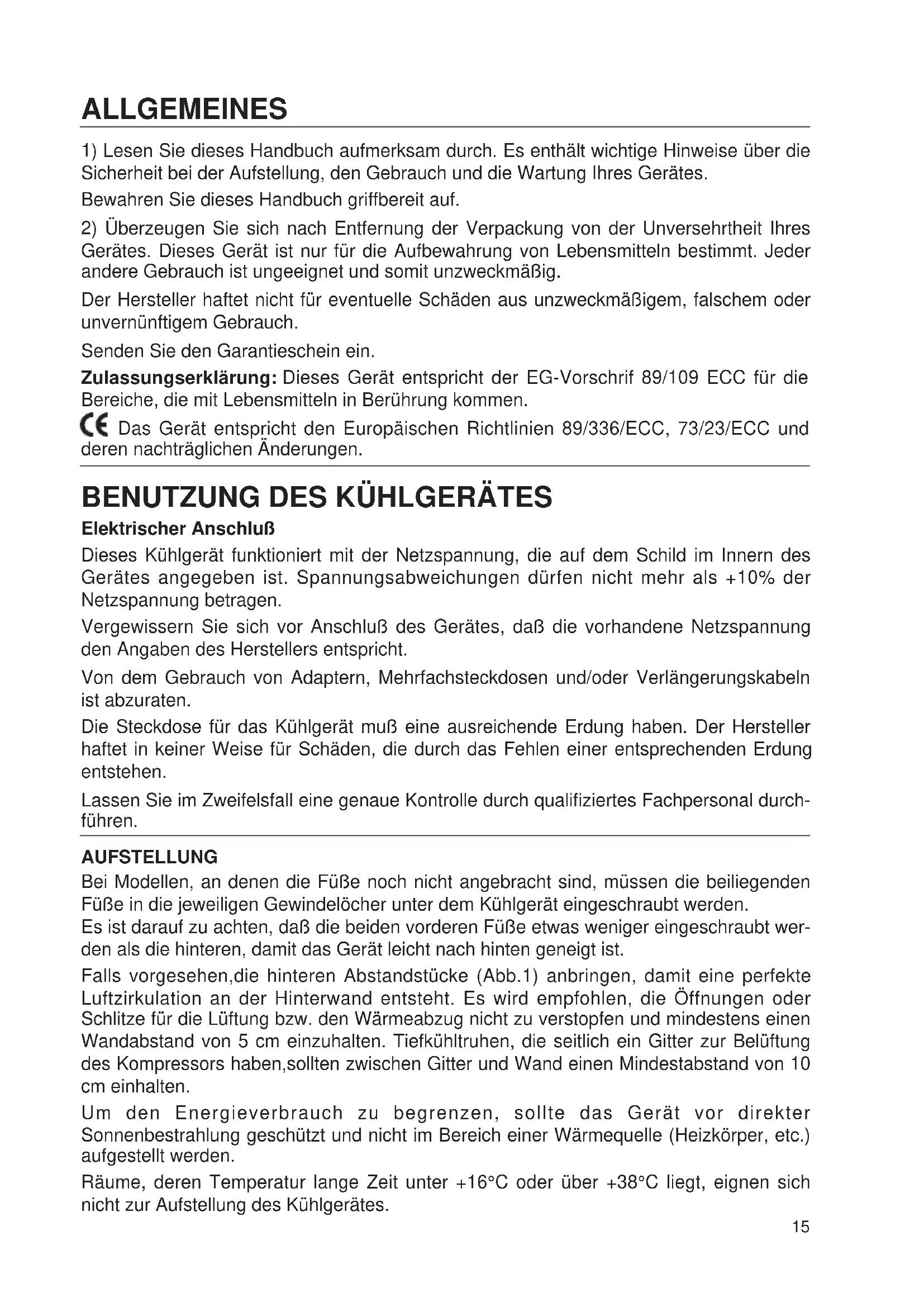

1) Lesen Sie theses Handbuch aufmerksam durch. Es enthalt wichtige Hinweise über die Sicherheit bei der Aufstellung, den Gebrauch und die Wartung Ihres Gerätes.
Bewahren Sie theses Handbuch griffbereit auf.
2) Überzeugen Sie sich nach Entfernung der Verpackung von der Universehrheit Ihr's Gerätes. Dieses Gerät ist nur für die Aufbewährung von Lebensmitteln bestimmt. jeder andere Gebrauch ist ungeeignet und somit unzweckmäßig.
Der Hersteller haftet nicht für eventuelle Schäden aus unzweckmäßigem, falschem oder unvernüftigem Gebrauch.
Senden Sie den Garantieschein ein.
Zulassungserklarung: Dieses Gerät entspricht der EG-Vorschrift 89/109 ECC für die Bereiche, die mit Lebensmitteln in Berührung kommt.
Das Gerät entspricht den Europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachtraglichen Änderungen.
BENUTZUNG DES KÜHLGERÄTES
Elektrischer Anschluß
Dieses Kuhlgerät Funktioniert mit der Netzspannung, die auf dem Schild im Innern des Gerätes angegeben ist. Spannungsabweichungen)dürfen nicht mehr als +10% der Netzspannung betragen.
Vergewissern Sie sich vor Anschluß des Gerätes, daß die vorhandene Netzspannung den Angaben des Herstellers entspricht.
Von dem Gebrauch von Adaptern, Mehrfachsteckdosen und/oder Verlangerungskabeln ist abzuraten.
Die Steckdose für das Kuhlgerät muß eine ausreichende Erdung haben. Der Hersteller haftet in keiner Weise für Schäden, die durch das Fehlen einer entsprechenden Erdung entstehen.
Lassen Sie im Zweifelsfall eine genaue Kontrolle durch qualifiziertes Fachpersonal durchfuhren.
AUFSTELLUNG
Bei Modellen, an denen die FüBe noch nicht angebracht sind, müssen die beiliegenden FüBe in die jeweiligen Gewindelöcher unter dem Kuhlgerät eingeschraubt werden.
Es ist darauf zu halten, daß die beiden vorderen Fuße etwas weniger eingeschraubt werden als die hinteren, damit das Gerät kein nach halten geneigt ist.
Falls vorgesehen, die hinteren Abstandstücke (Abb.1) anbringen, damit eine perfekte Luftzirkulation an der Hinterwand entsteht. Es wird empfohlen, die Öffnungen oder Schlitze für die Lüftung bzw. den Wärmeabzug nicht zu verstopfen und mindestens einen Wandabstand von 5 cm einzuhalten. Tiefkuhltruhen, die seitlich ein Gitter zur Belüfung des Kompressors haben,sollten zwischen Gitter und Wand einen Mindestabstand von 10 cm einhalten.
Um den Energieverbrauch zu begrenzen, sollte das Gerät vor direkter Sonnenbestrahlung geschützt und nicht im Bereich einer Wärmequelle (Heizkörper, etc.) aufgestellt werden.
Räume, deren Temperatur lange Zeit unter +16^ oder über +38^ liegt, eignen sich nicht zur Aufstellung des Kuhlgerätes.
Achten Sie darauf, daß eine ausreichende Luftzirkulation gewährleistet ist.
Der Hersteller haftet nicht für Fehler, die aus fehlerhafter Aufstellung resultieren.
HINWEISE ZUR KORREKTEN UND HYGIENISCHEN EINLAGERUNG VON LEBENSMITTELN
Der korrekte Gebrauch des Kühlschranks und die Beachtung einiger einfacher Regel bei der Lagerung von Lebensmitteln leisten einen wesentlichen Beitrag zur betteren Aufbewährung des Kühlgutes.
Hinweise zur korrekten Einlagerung
Leicht verderbliche Speisen sollen im kaltesten Bereich des Kühlschranks (in der Regel unter, direkt über den Gemüseschalen) gelagert werden. Bereits gegartes, noch warmes Kühlgut sollte in luftdichte Behälter eingefüllt und erst nach Abkühlung in den mittleren Bereich des Kühlschranks eingelagert werden.
Obst und Gemüse sind in den darauf vergesehenen Gemüseschalen im unteren Bereich des Kühlschranks aufzubewahren.
Hinweise zur hygienischen Aufbewährung
Entfernen Sie die Umverpackung der Lebensmittel, bevor Sie diese in den Kühlschrank einlagern.
Frische Lebensmittel sollenn vor Einlagerung in Folie eingewickelt werden, damit sie länger frisch bleiben und eine Geruchsbildung vermieden wird.
Lagern Sie die Lebensmittel so ein, daß die Luftzirkulation im Inneren des Kühlschranks gewährleistet ist.
Reinigen Sie den Kühlschrankkinnenraum in regelmäßigen Abständen. Benutzen Sie hierzu einen umweltfreundlichen milden Haushaltsreiniger. Zur Beseitigung eventueller Gerüche und Bakterien konnen Sie Essigwasser benutzen.
INFORMATIONEN ZUR UMWELTFREUNDLICHEN ENTSORGUNG
Entsorgung der Verpackung
Entsorgen Sieitte die Verpackung ordnungsgemäß,indemSie die verschiedenen Materialien (Styropor,Pappe,Kartonage usw) vorsortieren und getrennt in den darauf vorgesehenen Abfallbehalttem deponieren.
Wenn Sie das Gerät nach Jahren außer Betriebnehmen, muß das Kältemittel entsorgt werden, bevör es zur Deponie transportiert wird.itte wenden Sie sich an ihren Fachhändler oder die vorhandenen kommunalen Entsorgungseinrichtungen.
Achtung
Dieses Gerät ist FCKW-frei. Der Kältekreislauf ist mit dem FKW R 134a gefüllt oder andere renfalls mit dem Naturgas R 600 a (zusätzlich FKW-frei). Genauere Informationen entnehmen Sieitte dem Typenschild im Innern des Geräts.
Für die Reinigung dürfen keine anderen Gegenstände oder Verfahren eingesezt werden als die in dem entsprechenden Abschnitt dieser Bedienungsanleitung baschriebenen,um Beschädigungen des Geräts zu vermeiden.
Für die Geräte mit dem Kältemittel Isobutan (R 600 a) gilt
Isobutan ist ein umweltfreundliches, aber brennbares Naturgas. Es ist deshalb unverzichtbar sicherzustellen, daß:
- das Gerät in einem Raum aufgestellt wird, in dem mindestens 3 Kubikmeter Rauminhalt 16
frei sind;
- die Belüftungsöffnungen des Gerätes freigelassen und gereinigt werden;
- der Kuhlkreislauf des Gerats nicht beschädigt wird,[weder intern durch das Benutzenschneidender oder stechender Gegenstände noch extern durch das unsachgemäß Reinigen des Verflüssigers.
BENUTZUNG DES KÜHLSCHRANKTEILS
Um Aroma, Nährwert und Frische aller unterzubringenden Lebensmittel in der besten Weise zu bewahren, empfehlen wir, sie vorsichtshalber in Aluminium- oder Plastikfolie einzuwickeln oder in die darauf vorgesehenen Behälter mit Deckel hineinzulegen. Dies verhindert außerdem, daß die Gerüche einander überlagern.
Wir raten, die Lebensmittel wie im folgenden beschreiben unterzubringen:
Fleisch im allgemeinen, Wurstwaren, Fisch: auf der Abstellfläche (Gitterrost oder Glasboden) über der Obst- und Gemüseschale.
Gekochte Lebensmittel, Kuchen usw.: auf den darüber liegenden Abstellflächen.
Bier und Milchprodukte: in der Turinnenseite des Gerätes.
Obst und Gemüse: Damit sie länger frisch bleiben, empfeihlt es sich, Obst und Gemüse in durchlächerten Plastikbeuteln in der Gemüseschale zu lagern.
Produkte in Dosen: Nachdem die Dose geöffnet worden ist, den restlichen Inhalt Herausnehmen und in einem anderen Behältnis aufbewahren, das nicht aus Metall besteht.
Wichtig: Sorgen Sie für eine frei Luftzirkulation zwischen den entsprechenden Verpackungen.
Gekochtete Lebensmittel nur im abgekühnten Zustand und Flüssigkeiten nur in Behältern mit Deckeln einlagen.
ZEICHENERKLÄRUNG
Kühlschrank
Das Tiefkuhlfach eignet sich für die Aufbewährung von Lebensmitteln für kurze Zeit, ca. eine Woche.
Kühlschrank
Das Tiefkuhlfach eignet sich für die Aufbewährung von Lebensmitteln für einen mittleren Zeitraum, ca.einen Monat.
Kuhlschrank
Das Tiefkuhlfach eignet sich für das Einfrieren und Tiefkühlen von Lebensmitteln für lange Zeit, ca. drei Monate.
Kühlschrank
Das Tiefkuhlfach eignet sich für das Einfrieren und die Aufbewährung von Lebensmitteln, entsprechend den Angaben der Einfriertabelle.
TEMPERATURREGELUNG
Raumtemperatur, Häufigkeit der Türoeffnungen und Menge der zu kuhlenden Lebensmittel beeinflussen die Innentemperatur des Kühlgärates. Die Innentemperatur wird durch einen Thermostatene geregelt. Durch Drehen des Thermostatknopfes kann die Temperatureinstellung verändert werden.
Bei Einstellung "0" ist die Kuhlung ausgeschaltet.
Es wird empfohlen, den Thermostat auf eine mittlere Position einzustellen. Wir der
Temperaturknopf im Uhrzeigersinn weiter gedreht, erhält man eine niedrigere Temperatur. Wenn die Raumtemperatur sehr hoch ist und das Gerät auf eine sehr niedrige Temperatur eingestellt ist, kann es vorkommen, daß der Kompressor ununterbrochen lauft, was zu einer Reinf Bildung führen kann. In thisem Fall muß der Thermostat Knopf auf eine höhere Temperatur eingestellt werden.
ABTAUEN
Die Kuhlzelle der Geräte mit Doppeltür taut automatisch ab, und während der Kompressor außer Betrieb ist. Die Wassertropfen, die sich aufgrund des auftauenden Eises bilden, fließen im Laufe des Prozesses in die davon vorgesehene Schale, die sich oberhalb des Kompressors befindet; dieser bewirkt durch die entstehende Wärme die Verdunstung.
Es ist ratsam, Lebensmittel oder Behalter nicht direkt an die Rückwand zu stellen. Bei den Tiefkuhlfachern der doppeltürigen Kühlschränke muß wie folgt vorgegangen werden:
- 24 Studen vor dem Abtauen den Thermostaten kälter einstellen oder den Schalter für schmelles Einfrieren einstellen, damit die Lebensmittel sich in kälterer Temperatur befinden.
- Die eingefrorenen und tiefgekühnten Nahrungsmittel in Folie für Lebensmittel einwickeln und sie in den Kühlschrenk oder an einen kühlen Ort legen.
- Den Thermostaten auf "0" stellen.
- Die Türgeöffnet halten.
- Das Abtauen mit dem beigefugten Schaber beschleunigen (keine Messer, spitze Gegenstände oder Wärmequellen benutzen).
Nach dem Abtauen das Innere saubern und trocknen, eventuelle Zubehörteile (Roste, Eisschalen usw.) und das Gefriergut wieder hineinlagen. Sodann die Tur oder den Deckel schlieben, das Gerät 3-4 Stunden mit dem Thermostat in hochster Position oder mit dem eingeschalteten Schalter für schnelles Einfrieren laufen halten.
Spätestens dann, wenn das Eis an den Wänden des Tiefkühlfaches eine Stärke vcn mehr als 5 mm erreicht hat, muß abgetaut werden, damit die Leistung des Kühlschranks unverändert bleibt.
Wichtig. In den mit einem Abflüßloch versehenen Kühlschränken mit doppelter Tur auf dem oberen Gitter des Kühlfaches eine Schale zum Auffangen des Tauwassers aufstellen und den Stöpsel, der natürlich nach dem Abtauvorgang wieder eingesetzt werden muß, auf dem Boden des Tiefkühlfaches Herausnahmen. Siehe Fig. 2.
REINIGUNG
Zur Vermeidung über Gerüche ist eine periodische Reinigung des Geräteinneren wichtstens 2 bis 3 Mal pro Jahr angebracht.
a) Vor Beginn eines jeder Säuberungs-oder Wartungsvorganges ist das Gerät durch Herausziehen des Steckers vom Stromnetz zu trennen. Das Stellen des Thermostatschalters auf "0" ist nicht ausreichend!
b) Die Lebensmittel aus dem Gerät herausnahmen.
c) Abwarten, bis das Eis auf dem Verdampfer getaut ist.
d) Das Geräteinnere mit lauwarmem Wasser mit einem Zusammen von 1 bis 2 Löffeln Natron reinigen, nachspullen und trocknen. AchtUNG: Keine Scheuer-, Spül-oder Lösungsmittel verwenden!
e) Den Kühlschrank mindestens 1 Stunde laufen setzen, bevor man die Lebensmittel wie der hineinlegt.
f) Reinigen Sie ab und zu das asserabflußloch mit dem eigens dazu bestimmten Zubehörteil (Bild 4). Lassen Sie das Zubehörteil in dem Wasserabflüßloch stecken.
Soll das Gerät langere Zeit nicht benutzt werden, ist nach gründlicher Reinigung die Tür anzulehnen und der Stecker nicht wieder in die Steckdose zu stecken.
TECHNISCHER KUNDENDIENST
Für eventuelle Reparaturen sollen den Sie sich nur an einen vom Hersteller autorisierten Kundendienst wenden und die Verwendung von Originalersatzteilen verlangen.
"Im Servicefall wenden Sie sichitte an unseren authorisierten Werkskundendienst. Die Service-Nummer fur Deutschland 01805-625562 verbindet Sie automatisch mit dem zuständigen GIAS-Werkskundendienst in ihrer Höhe."
Eine Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen. Falls Ihr Kuhlgerät nicht Funktionieren sollen oder nicht normal lauft, kontrollieren Sieitte folgende Punkte, bevor Sie den Kundendienst rufen:
1) Kommt Strom aus der Steckdose, an der das Gerät angeschlossen ist?
2) Sitzt der Netzstecker richtig in der Steckdose? Evtl. wieder richtig einstecken.
3) Steht der Thermostat auf "0"? Stellen Sie den Thermostatshalter wieder auf Betrieb.
4) Ist die Eisschicht auf dem Verdampfer und im Tiefkuhlfach dicker als 4-5 mm? Tauen Sie das Gerät ab (siehe "Abtauen").
5) Liegen die Lebensmittel so im Gerät, daß die Luft zirkulieren kann? Evtl. die Lebensmittel anders hineinlagen.
6) Kann die Luft an der Geräterückseite frei um den Kondensator zirkulieren? Evtl. das Gerät weiter von der Wand abrücken.
Sollte Ihr Gerät trotzdem nicht Funktionieren, rufen Sie den Kundendienst unter Nennung Ihres Modells (siehe Schild im Geräteinnenraum bzw. Garantieunterlagen); nur so wird ein Schneller Service möglich sein.
Wichtig: Eine Erwärung an den Außenwänden des Gerätes deutet auf richtiges Funktionieren hin.
WECHSELBARER TÜRANSCHLAG BEI KÜHLSCHRÄNKEN MIT ZWEI TÜREN (nur bei einigen Modellen) (Abb. 3)
1) Es ist ratsam, den Kühlschrank hinzulegen oder um 45^ zu neigen, da an dem unteren Teil des Gerätes gearbeitet werden muß, um das untere Scharnier zu entfernen.
2) Falls vorhanden, den Sockel entfernen.
3) Dasunte Scharnier (und die entsprechenden Unterlegscheiben) losen durch Lockern der Schrauben A, (wie in Abb. 3).
4) DieunteTuranlehnen.
5) Das mittlere Scharnier und die entsprechenden Unterlegscheiben durch Lockern der Schrauben B, wie in Abb. 3 losen. Bei den Modellen mit großer oberer Tur (Abb. 3c) offen Sie die Tur, entfern den Stöpsel M und den Verschluß L. Entfernen Sie erst dann die Schrauben, die das mittlere Scharnier befestigen.
6) Die obere Tur abnehmen. Wenn ein Türstopper vorhanden ist (Abb. 3d), entfern den Türstopper N auf der rechten Seite durch Drehen der entsprechenden Schraube. Entnehmer Sie aus der Zubehörtüte den linken Türstopper und befestigen Sieihn mit der vorhin halten Schraube.
7) Die Kunststoffdeckung vom Bedienfeld abnehmer, die das linke obere Scharnier bedeckt.
8) Den Stift C vom rechten oberen Scharnier abschrauben und links wieder anbringen. Bei den Modellen mit großer oberer Tur (Abb. 3b) entfern den Sie die Stöpsel F-G, den Bolzen D und das obere Scharnier durch Drehen der entsprechenden Schrauben. Entnehmen Sie aus der Zubehörtüte das obere linke Scharnier H und befestigen Sie es am Gehäuse mit den vorhin entfernten Schrauben; montieren Sie den Bolzen D mit der
entspruchenden Unterlegscheibe sowie die Stöpsel F-G. Durchbohren Sie die Membrane des Stöpsels G, damit das Scharnier durchdringen kann.
9) Die Tur wieder anbringen undzar in umgekehrter Reihenfolge vorgehen (6-5-4-3-2).
Achtung: Auch die Abstandsunterlegscheiben zwischen Tur und Scharnier anbringen.
10) Die Griffe von der linken auf die rechte Seite durch Lösen der jeweiligen Schrauben versetzen.
11) Das Gerät wieder senkrecht stellen.
Anmerkung: Mit dem mittleren Scharnier konnen die Turen genau ausgerichtet werden.
ANWEISUNGEN FÜR DAS EINFRIEREN
Das oben dargestellte Zeichen weist auf ein Tiefkuhlfach hin, in dem man Lebensmittel Lange Zeit bei Temperaturen unter -18^ einfrierten und aufbewahrens kann. Die Aufbewahrungszeit (im allgemeinen etwa 3 Monate) richtet sich nach den Lebensmitteln. Es ist also außerst wichtig, die Angaben der Hersteller tiefgekehler Lebensmittel und die Ratschlage der im Handel vorhandenen Veröffentlichungen zu beachten.
Schaffen Sie 24 Stunden vor dem Einfrieren Platz für das Gefriergut.
Das Gefriergut sollte in möglichst kleinen Portionen in Alufolie eingewickelt oder in Gefrierbeuteln verpackt sein. Zum Einfrierten legen Sie das Gefriergut wie folgt:
- 288 Liter-Modell: auf dem Gitter links dicht an der Wand
- 285 Liter-Modell: auf dem Gitter links dicht an der Wand
- 330 Liter-Modell: auf dem Gitterrost, dicht an den Wänden
- 410 Liter-Modell: unter der Glasscheibe links dicht an den Wänden.
Die einzufrierenden Lebensmittel sollenen möglichst von den bereits tiefgefrorenen Gütem getrennt werden. Damit der Kühlschrank nicht übermäßig kalt wird, ist zu empfehlen, am Anfang der Gefrierphase den Thermostat um eine 1/2 Stufe herunterzuschalten, je nach Menge der einzufrierenden Lebensmittel und Außentemperatur. Ist der Gefriervorgang beendet, schalten Sie den Thermostat wieder auf die ursprüngliche Temperaturstufe zugruck.
Die maximale Gefrierleistung laut europäischen Richtlinien ist auf dem Matrikelschild angegeben.
Herstellung von Eis
Zu dem Kühlschrank gehoren Eiswurfelbehälter aus Kunststoff.
SOLLTE DIE INNENLAMPE NICT MEHR FUNKTIONIEREN, ERSETZEN SIE THESE UNDER BEACHTUNG FOLGENDER SCHRITTE:
- Ziehen Sie den Stecker aus der Steckdose hersus.
- Nehmen Sie die Schutzabdeckung der Lampe ab. Bei den Modellen mit Deckenleuchteziehen Sie hierzu die Befestigungslaschen nach vorne und nach unten, bei den Modellen mit seitlich angebrachter Lampenfassung drücken Sie das Unterveril nach unter undziehen Sie es dann nach oben.
- Schrauben Sie die Gluhbirne ab und ersetzen Sie diese mit einer Original-Ersatzbirne.
- Montieren Sie die Schutzabdeckung und stecken Sie den Stecker wieder in die Steckdose.
