BEDIENUNGSANLEITUNG D2101V DoorBird

• The device may come with a visitor history and motion sensor. You can activate/deactivate this function if required. If necessary, indicate the presence of the device in a suitable place and in a suitable form. Please observe any relevant country-specific statutory regulations concerning the use of surveillance components and surveillance cameras applicable at the installation site. Check with the property owner and your house community if you are allowed to install and use this product. Bird Home Automation GmbH cannot be held responsible for any miss- use or miss-configuration of this product, including the unauthorized opening of a door. Bird Home Automation cannot be held responsible for damages caused by improper existing installations or improper installation. Software and operating system’s updates (so-called “firmware updates”) are generally automatically installed on the products of Bird Home Automation GmbH via Internet, if technically possible. Automatic firmware updates keep the products‘ software up to date so that they always work reliably, safely and efficiently. Through further development, features can be added, extended or slightly changed. Major changes or limitations to existing features will generally occur if Bird Home Automation GmbH deems it necessary (e.g. for data protection, data security or stability reasons, or to keep them up to date). When a firmware update is available, Bird Home Automation GmbH‘s servers generally automatically distribute it to all compatible products connected to the Internet or Bird Home Automation GmbH‘s servers. This process is gradual and can take several weeks. As soon as a product receives a firmware update, the system will be installed and will restart by itself. Installed firmware updates cannot be undone. Since the products and software of Bird Home Automation GmbH are not explicitly customer-specific products, a customer cannot deny an automatic update if the product is connected to the Internet or to the Bird Home Automation GmbH’s server. Publisher Bird Home Automation GmbH Uhlandstraße 165 10719 Berlin Germany Web: www.doorbird.com Email: hello@doorbird.com It is possible that these manual still contains typographical errors or printing errors. The information in this manual will be checked regularly and corrections will be made in the next version. We accept no liability for errors of a technical or printing nature and their consequences.16 INSTALLATIONSANLEITUNG Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung. Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet. Haftung Die Erstellung dieses Dokuments wurde sorgfältig vorbereitet. Bitte infor mieren Sie Bird Home Automation GmbH über etwaige Ungenauigkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht für tech nische oder typografische Fehler verantwortlich gemacht werden und behält sich das Recht vor, Änderungen an dem Produkt und den Handbüchern ohne vorherige Ankündigung vorzu- nehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in diesem Doku- ment enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung für einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht für Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung dieses Materials. Das Gerät darf nur für den vorgesehe- nen Zweck verwendet werden. Gerätemodifikationen Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthält keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlöschen alle anwendbaren Zertifizierungen und Zulassungen. Verwendete Symbole Achtung: Weist auf eine gefährliche Situ- ation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt. Warnung: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann. Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann. Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen. NOTICE Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten. Vorsicht: Weist auf eine gefährliche Situ- ation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann. Gefahrenhinweise

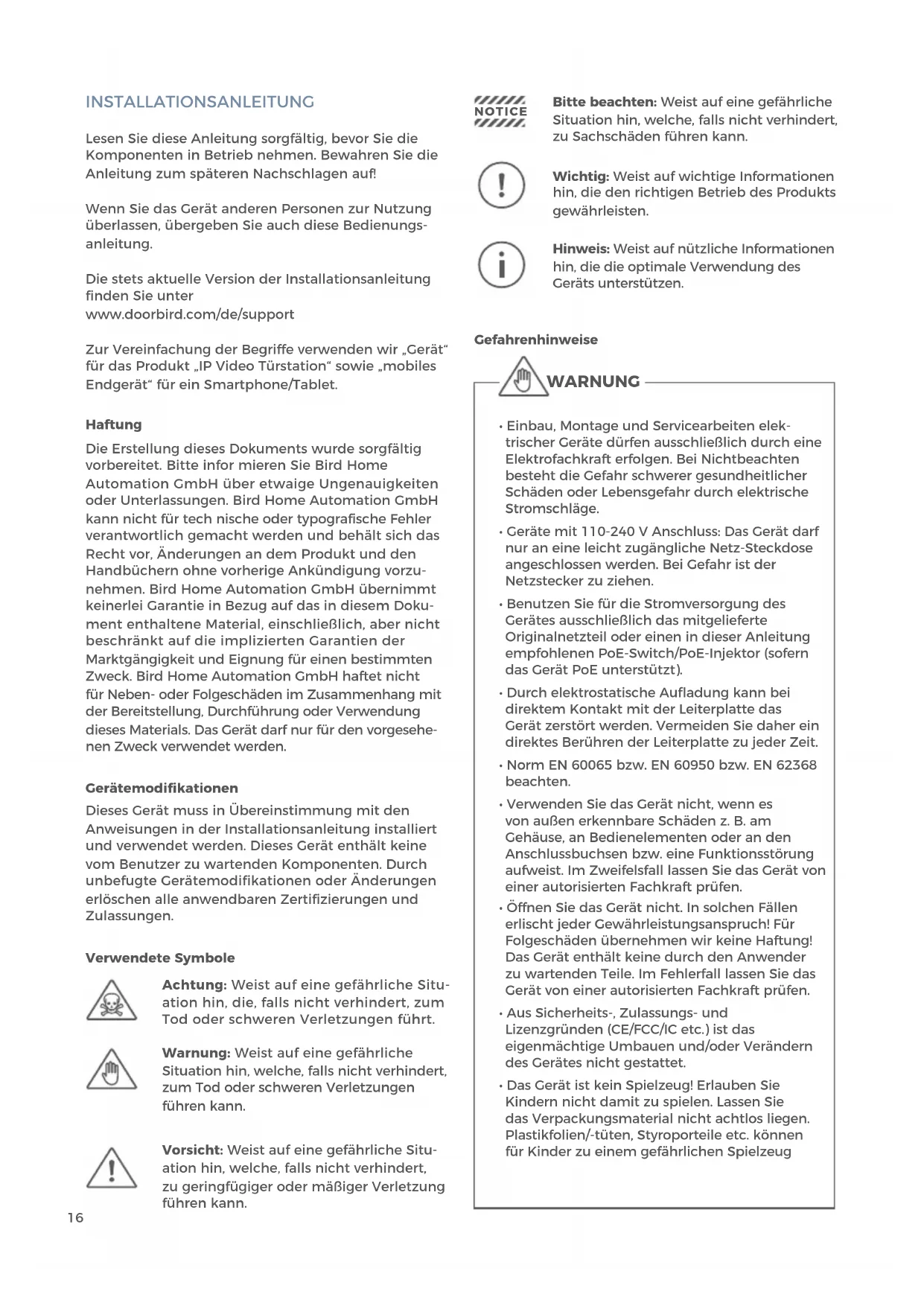

• Einbau, Montage und Servicearbeiten elek- trischer Geräte dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.

• Geräte mit 110-240 V Anschluss: Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zu ziehen.

• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injektor (sofern das Gerät PoE unterstützt).

• Durch elektrostatische Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie daher ein direktes Berühren der Leiterplatte zu jeder Zeit.

• Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.

• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Im Zweifelsfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen.

• Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen.

• Aus Sicherheits-, Zulassungs- und Lizenzgründen (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug WARNUNG17 DEUTSCH werden.

• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.

• An Teilen im Gerät liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss verbunden sind. Elektrische Stromschläge können die Folge sein.

• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.

• Führen Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein.

• Bevor Sie die Stromversorgung einschalten, stellen Sie sicher, dass die Drähte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschläge können die Folge sein.

• Hochspannung kann intern vorhanden sein. Öffnen Sie das Gerät nicht. Elektrische Stromschläge können die Folge sein.

• Das Gerät ist nicht explosionsgeschützt. Nicht in der Nähe von Gasen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.

• Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes können entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschließen.

• Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein.

• Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommen.

• Nichts mit nassen Händen anstecken oder abziehen. Elektrische Stromschläge können die Folge sein.

• Führen Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschläge oder Gerätestörungen können die Folge sein.

• Bestehende Verdrahtungen wie Türgong- verdrahtung usw. können Hochspannungs- Wechselstrom enthalten. Schäden am Gerät oder elektrische Stromschläge können auftreten. Die Verdrahtung und Installation muss von einem qualifizierten Elektriker durchgeführt werden.

• Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Gerät Erschütterungen oder Stößen ausgesetzt ist.

• Bei Geräten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Gerätestörungen können die Folge sein.

• Bei Geräten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüben. Bei Bruch kann es zu Verletzungen kommen.

• Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssigkristall in Kontakt kommen. Verletzungen können die Folge sein. Wenn nötig, spülen Sie den Mund aus, reinigen Sie Ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an Ihren Arzt.

• Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, separater Abeckung etc. Es können Feuer- oder Gerätestörungen auftreten.

• Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein. Orte unter direktem Sonnenlicht oder Orte in der Nähe von Heizgeräten, die in der Temperatur variieren. Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen). Orte, die extremer Feuchtigkeit und Luft- feuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc. Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage. Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Nähe von Heiz- oder Kochflächen). Orte, an denen Geräusch erzeugende Geräte wie Dimmschalter oder Wechselrichter- Elektrogeräte in unmittelbarer Nähe sind. Orte, die häufigen Vibrationen oder Stößen ausgesetzt sind.

• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beide Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen.

• Wenn das Gerät nicht ordnungsgemäß funktioniert, ziehen Sie den Netzstecker aus der Steckdose.

• Alle Geräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.

• Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.

• Bei Sach- oder Personenschäden, die durch unsachgemäße Hand habung oder Nichtbe- achten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- anspruch! Für Folgeschäden übernehmen wir keine Haftung. WARNUNG18

• Die Verwendung des Geräts muss unter Beachtung der örtlich geltenden rechtlichen Bestimmungen erfolgen.

• Lagern Sie das Gerät in einer trockenen und belüfteten Umgebung.

• Achten Sie darauf, dass das Gerät weder Stößen noch starkem Druck ausgesetzt ist.

• Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen.

• Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigen.

• Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.

• Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.

• Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.

• Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitge- stellt oder empfohlen werden.

• Versuchen Sie nicht, das Gerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.

• Halten Sie das Gerät mehr als 1 m (3,3“) entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.

• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Drähte mehr als 30 cm (12‘‘) entfernt von 100-240 V Wechselstromver- drahtung. Ansonsten können Wechselstrom- induzierte Geräusche und/oder Geräte- Störungen auftreten.

• Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.

• Wenn das Gerät in der Nähe eines Mobiltelefons verwendet wird, kann das Gerät gestört werden.

• Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.

• Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.

• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksendern, Radio- oder TV-Sendern in der Nähe sind, beeinträchtigt werden.

• Bei Geräten mit LCD-Bildschirm muss im Voraus darauf hingewiesen werden, dass bei einem Sicherheitsanweisungen NOTICE LCD-Panel, obwohl es mit sehr hohen Präzisions- techniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.

• Bei Geräten mit Gegensprechfunktion können Umgebungsgeräusche um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.

• Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerät verantwortlich. Vergewissern Sie sich ein Passwort zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ihnen, das Passwort regelmäßig zu ändern.

• Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörten Leitungen und andere Übertragungs- verluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten. Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden. Transport NOTICE Gewährleistung Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty19 DEUTSCH Informationen zur Entsorgung elektrischer und elektronischer Geräte (für Privathaushalte) Dieses Symbol auf Produkten oder begleitenden Dokumenten weist darauf hin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollten. Bitte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegengenommen und der geeigneten Abfall- und Wiederverwertung zugeführt werden. Alternativ dazu können Sie in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktes auch bei einem örtlichen Einzelhändler zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Rohstoffe zu sparen und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen können. Bei den örtlichen Behörden erhalten Sie genauere Informationen zu Ihrer nächsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung können für die unvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden. Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie dieses Produkt wegwerfen möchten, kontaktieren Sie bitte die zuständigen Behörden oder Händler in Ihrem Land, um sich über die vorschriftsmäßige Entsorgung zu informieren.

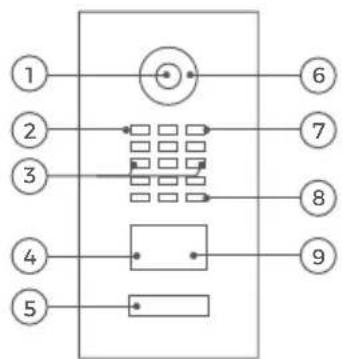

Für den Nachtsichtmodus

3) Sicherheitsschrauben

5) Beleuchtete Ruftaste

mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s) Vorderseite

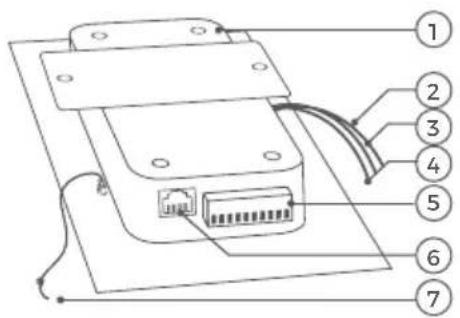

Port 1 Kabel Zum Anschluss des Keypad Moduls (nicht verwendet)

Port 2 Kabel Zum Anschluss des Display Moduls (nicht verwendet) Innen

Zur Sicherung der Frontblende während der Montage20

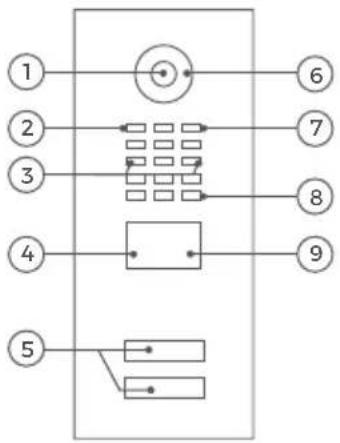

Für den Nachtsicht- modus

3) Sicherheitsschrauben

5) Beleuchtete Ruftaste

mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

Zur temporären Befestigung des Mehrparteien Moduls

Ruftaste (nicht verwendet)

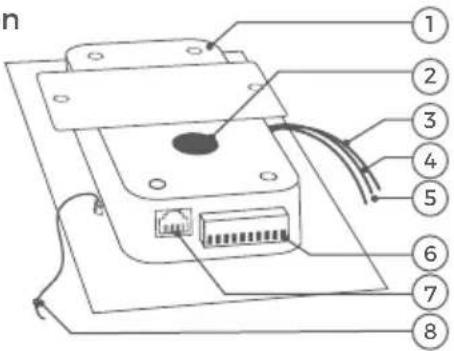

Port 1 Kabel Zum Anschluss des Mehrparteien Moduls (z.B. Multi Tenant Module MTM18A)

Port 2 Kabel (nicht verwendet)

Für den Nachtsichtmodus

5) Sicherheitsschrauben

Zur Sicherung der Frontblende während der Montage

Zur permanenten Befestigung des Mehrparteien Moduls

Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

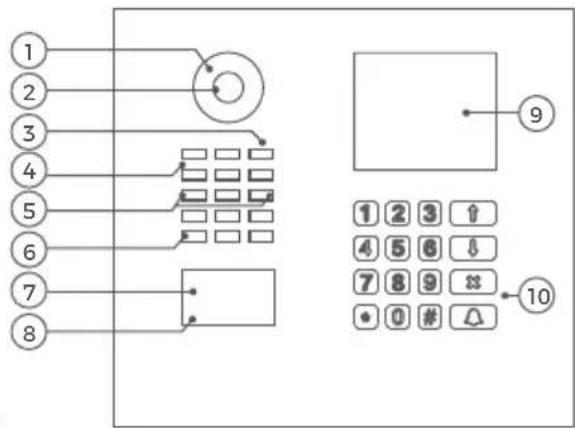

GERÄT MIT DISPLAY MODUL UND KEYPAD MODUL Vorderseite

Ruftaste (nicht verwendet)

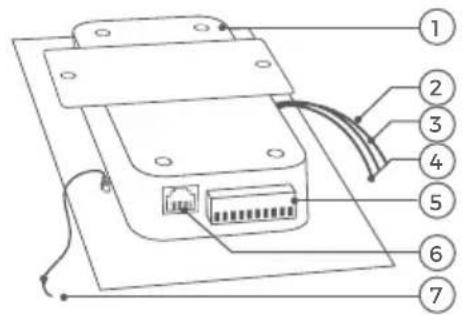

Port 1 Kabel Zum Anschluss des Keypad Moduls

Port 2 Kabel Zum Anschluss des Display Moduls Innen

Zur Sicherung der Frontblende während der Montage

Für den Nachtsichtmodus

5) Sicherheitsschrauben

Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

11) Beleuchtete Ruftaste

mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s) GERÄT MIT INFO MODUL UND KEYPAD MODUL Innen

Ruftaste (nicht verwendet)

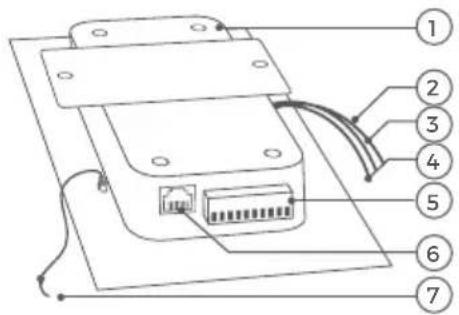

Port 1 Kabel Zum Anschluss des Keypad Moduls

Port 2 Kabel Zum Anschluss des Info Moduls

Zur Sicherung der Frontblende während der Montage

VIDEOS Sie können sich durch die Installation mit unseren Installationsvideos auf www.doorbird.com/de/ support begleiten lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt. INSTALLATION Alle folgenden Schritte sollten von einem fachkundigen Erwachsenen sorgsam und unter Berücksichtigung sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte direkt an uns oder einen kompetenten Fachmann. Achten Sie darauf, dass alle Drähte, die Sie für die Installation verwenden, über die gesamte Länge unbeschädigt und für die Verwendungsart zugelassen sind. Netzwerkgeschwindigkeit und Netzwerkkomponenten Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie die Netzwerkge- schwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. Ihr Internet-Router und WLAN-Access-Points oder WLAN-Repeater. Stellen Sie sicher, dass Ihre Netzwerkkomponenten nicht älter als 2 Jahre sind, von einem namhaften Hersteller ge- fertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommen, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf Ihrem Smartphone oder Tablet ankommen. Anforderungen: High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser Netzwerk: Ethernet Netzwerk, mit DHCP

STROM ABSCHALTEN Schalten Sie den Strom sämtlicher zum Mon- tageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischen Türöffner, PoE-Switch/PoE- Injektor etc.

TÜRKLINGEL Demontieren Sie, falls an der Hauswand bereits vor- handen, die bestehende Türklingel bzw. Türstation.

MONTAGEORT FESTLEGEN Das Gerät verwendet eine hemisphärische Ultraweit- winkel Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm (19.68 in) zum Gerät eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch mechanisch nicht verstellbar. Die Kameralinse sollte sich auf einer Höhe von mindestens 145 cm (57 in) befinden. Sie sollten die korrekte Höhe vor der endgültigen Montage testen. Bei der Auswahl des Montageortes sind die Lichtver- hältnisse zu beachten. Vermeiden Sie direkte Sonnen- einstrahlung, direkte Hintergrundbeleuchtung und reflektierende Oberflächen. NOTICE Setzen Sie das Gerät keinem direktem Sonnenlicht aus. Die Gehäuse temperatur kann die maximal zulässige Temperatur- grenze überschreiten. Dies kann zu Beschädigungen elektrischer und mechani- scher Komponenten des Geräts und zu Verletzungen führen, insbesondere bei der Berührung von Außenteilen des Geräts. Weiße und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle. Ein Bildsensor darf keiner direkten Sonneneinstrahlung über längere Zeit ausgesetzt werden. Direkte Sonneneinstrah- lung lässt die Kamera „erblinden“ und kann die kleinen Farbfilter auf dem Bildsensorchip dauerhaft beschädigen. NOTICE Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt. Das Netzwerkkabel zwischen dem Gerät und dem Internet-Router/PoE-Switch/PoE-Injektor kann eine maximale Länge von 80 Metern/262 Fuß haben (IEEE 802.3). Wenn Sie nur zwei Drähte am Montageort zur Verfügung haben, können Sie den „DoorBird 2-Draht Ethernet PoE Konverter A1071“ verwenden, der separat erhältlich ist. Er ermöglicht es Ihnen, Netzwerkdaten (Ethernet) und Strom (PoE) über eine ein- fache Zwei drahtleitung über weite Strecken hinweg zu übertragen. So können Sie Bestandsgebäude, die z.B. nur über einen einfachen zweiadrigen Klingeldraht verfügen, mit Netzwerktechnologie ausstatten, ohne hierfür nachträglich ein Netzwerkkabel verlegen zu müssen.23 DEUTSCH

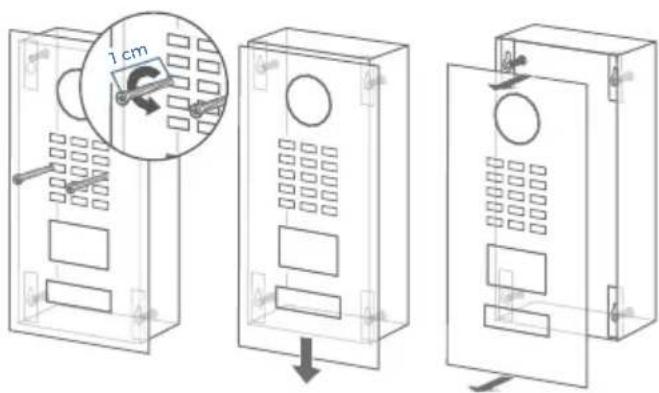

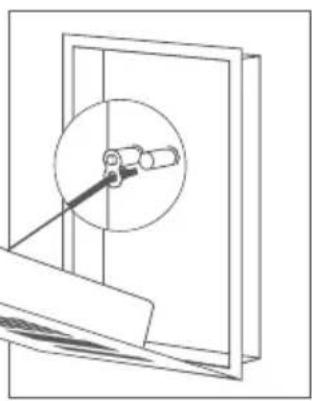

FRONTBLENDE ENTFERNEN Entfernen Sie die Frontblende mit der Haupteinheit vorsichtig mit dem mitgelieferten Schraubendreher vom Montagerückgehäuse. 1cm 1.) Sicherheits - schrau ben 1 cm heraus- drehen. 2.) Frontblende nach unten ziehen. 3.) Frontblende zu sich heranziehen.

MONTIEREN Montieren Sie das Montagerückgehäuse an der Wand. Sie finden detaillierte Zeichnungen und Abmessungen im Datenblatt des entsprechenden Geräts. Wenn Sie Löcher in die Wand bohren, Schrauben in die Wand drehen oder die Wand aufstemmen müssen: Stellen Sie sicher, dass sich keine Leitungen (z.B. Strom-, Gas- oder Wasserführende) in der Hauswand befinden. Montage des Aufputzgehäuses Setzen Sie das Dichtungsgummi für die Kabeldurch- führung an die gewünschte Montageöffnung. Stechen Sie mit einem Schraubenzieher durch die Mitte des Dichtungs- gummis. Führen Sie alle Kabel und Leitungen, die Sie an das Gerät anschließen möchten, durch das Dichtungsgummi. Dichtungsgummi für die Kabeldurchführung Abdeckung für nicht genutzte Öffnungen

OPTIONEN ZUR STROMVERSORGUNG Das Gerät kann mit dem DoorBird Steckernetzteil (Op- tion 1) oder per PoE (Power over Ethernet) über ein Netzwerkkabel (Option 2) mit Strom versorgt werden. Optional kann das Gerät auch mit einem Hutschienen- netzteil, das Sie direkt von uns beziehen können, mit Strom versorgt werden. Das Gerät hat keine Batterie als Stromversorgung. OPTION Stromversorgung per Steckernetzteil Zur Stromversorgung des Geräts per Steckernetzteil werden zwei isolierte Drähte benötigt. Das Stecker- netzteil verfügt über ein 250 cm langes Kabel mit zwei isolierten Drähten. Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verwenden Sie aus- schließlich das original DoorBird Steckernetzteil oder das von uns separat erhältliche Hut- schienennetzteil, da diese speziell stabilisiert und mit einer integrierten Audio-Störungs- unterdrückung ausgestattet sind. Andere Netzteile können das Gerät zerstören oder eine schlechte Übertragungsqualität verursachen. Durch Verwenden eines anderen Netzteils er- lischt automatisch die Gewährleistung. NOTICE OPTION : Stromversorgung per PoE Zur Stromversorgung des Geräts per PoE-Switch (z.B. D-Link DGS-1008P) oder PoE-Injektor (z.B. DoorBird Gigabit PoE Injektor A1091) nach PoE Standard IEEE 802.3af Mode A werden die vier Drähte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder besser benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, da Netzwerk signale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen werden können. Wenn Sie PoE als Stromversorgung nutzen, sind vier Drähte für PoE dann gleichzeitig die Daten- leitung. Sollte Ihr PoE-Switch oder PoE-Injektor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird das Gerät nicht starten (siehe Diagnose-LED und Diagnose-Töne).

1. Trennen Sie den vorgesehenen PoE-

Switch oder PoE-Injektor vom Stromnetz.

2. Führen Sie das Netzwerkkabel zum

Montageort des Geräts. Weiterführende Informationen zu PoE finden Sie hier: http://www.doorbird.com/de/poe24 Sie können die Nylon- schnur ver wen den, um die Frontblende temporär am Montagerückgehäuse zu befestigen, während Sie die Kabel und Drähte mit dem Gerät verbinden. DOORBIRD D21x Nur relevant für Geräte mit Ruftaste(n). 4 Pin Jede Premium Soft-Touch Ruftaste ist mit einer Buchse ausgestattet.

Das Gerät verfügt für ein komfortables und sicheres Anschließen der Kabel und Drähte über beschriftete Anschlussbuchsen. Sie können jetzt alle erforder- lichen Kabel und Drähte mit dem Gerät verbinden. Entfernen Sie bitte die Kabel und Drähte von den Anschlussbuchsen des Geräts, die Sie nicht benötigen. Entfernen Sie etwa 5 mm der Isolierung am Ende der Drähte, die Sie an den grünen Schraubklemmenblock anschließen möchten. NOTICE Bitte gehen Sie sorgsam beim Anschluss der Kabel und Drähte vor, ein falscher Anschluss kann das Gerät zerstören. Drähte ohne Isolierungen dürfen nicht aus dem grünen Schraubklemmenblock herausragen, dies kann zu einem elektrischem Kurzschluss und zur Zerstörung des Geräts führen. NOTICE Die gelben, grünen und roten Kabel, die seitlich aus der elek trischen Haupteinheit herausgeführt sind, dürfen nur zum Anschluss von Komponenten verwendet werden, die hierfür von Bird Home Automation zertifiziert sind. Behandeln Sie die Frontblende mit Vorsicht. Die Oberfläche der Frontblende könnte zerkratzt oder anderweitig beschädigt werden, wenn diese während der Installation unvor- sichtig behandelt wird.25 DEUTSCH

ANSCHLÜSSE BESCHREIBUNG

LAN/POE RJ45 Buchse, um ein Standard Netzwerkkabel Cat.5 oder besser, vom Internet Router/ PoE-Switch/PoE-Injektor kommend, anzuschließen. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE. REL1, REL1 REL1 REL1 Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC / AC, 1 Ampere. Sicherheitsfeature: Das Relais behält den Zustand auch bei Spannungsverlust. Sie können den Standard- zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurieren. Diese Anschlüsse können verwendet werden, um z.B. einen elektrischen Türöffner anzuschließen. Das Gerät bietet keine Stromversorgung für einen elektrischen Türöffner. Die Stromversorgung für einen elektrischen Türöffner muss separat installiert werden. Bitte beachten: Wenn Sie einen elektrischen Türöffner direkt mit einer Türstation verdrahten, könnte der elektrische Türöffner durch unbefugte Dritte manipuliert werden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türöff- ners kurzschließt). Wir empfehlen daher für die Verdrahtung eines elektrischen Türöffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das im Hausinneren montiert wird (z.B. DoorBird E/A Tür Controller A1081). REL2, REL2 REL2 REL2 Bistabiles selbsthaltendes Schaltrelais #2, max. 24 V DC / AC, 1 Ampere. Sicherheitsfeature: Das Relais behält den Zustand auch bei Spannungsverlust. Sie können den Standard- zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurieren. Diese Anschlüsse können verwendet werden, um z.B. einen elektrischen Türöffner anzuschließen. Das Gerät bietet keine Stromversorgung für einen elektrischen Türöffner. Die Stromversorgung für einen elektrischen Türöffner muss separat installiert werden. Bitte beachten: Wenn Sie einen elektrischen Türöffner direkt mit einer Türstation verdrahten, könnte der elektrische Türöffner durch unbefugte Dritte manipuliert werden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türöff- ners kurzschließt). Wir empfehlen daher für die Verdrahtung eines elektrischen Türöffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das im Hausinneren montiert wird (z.B. DoorBird E/A Tür Controller A1081). EXT, EXT EXT EXT Türöffnertaster, max. 0 V DC / AC, 0 Ampere. Dieser Anschluss kann verwendet werden, um z.B. einen Türöffnertaster im Hausinneren an das Gerät anzuschließen. Der Kontakt schaltet das erste bistabile selbsthalten de Schaltrelais (REL1, REL1). NOTICE Beachten Sie bitte, dass Sie keine Spannung auf diese Anschlüsse geben. Dies kann das Gerät sofort zerstören. 15 VDC - Eingang 15 V DC Spannungsversorgung, Minuspol (-). Bitte verbinden Sie den schwarzen Draht des DoorBird Netzteils (Netzadapter) mit diesem Anschluss, wenn Sie das Gerät nicht mit PoE versorgen. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE. 15 VDC + Eingang 15 VDC Spannungsversorgung, Pluspol (+). Bitte verbinden Sie den roten Draht des DoorBird Netzteils (Netzadapter) mit diesem Anschluss, wenn Sie das Gerät nicht mit PoE versorgen. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE. Nur relevant für Geräte mit Ruftaste(n). 4 PIN (SWITCH) Verwenden Sie das gelbe Kabel, um die Ruftaste mit der IP Video Türstation zu verbinden.26

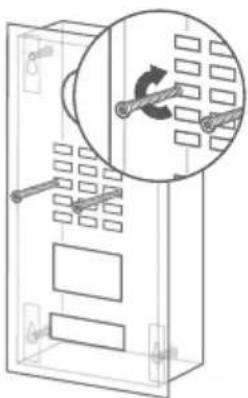

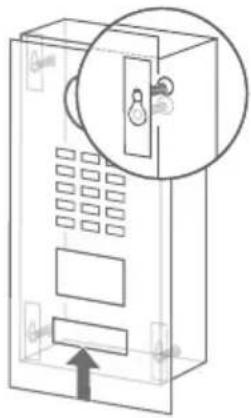

FRONTBLENDE MONTIEREN Montieren Sie die Frontblende des Geräts an das Montagerückgehäuse. 1.) Frontblende in das Montage rückgehäuse drücken. 2.) Frontblende nach oben schieben. 3.) Sicherheitsschrauben einsetzen. Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromver- sorgung angeschlossen hat. Das Gerät ist betriebs- bereit (Bootvorgang, etwaige Software updates etc.), sobald dieses einen kurzen Diagnose-Ton aus dem integrierten Lautsprecher ausgegeben hat. Dies kann bis zu 5 Minuten dauern. Sollte die Diagnose-LED nicht leuchten, prüfen Sie bitte die Stromversorgung. Wenn Sie ein Steckernetzteil und nicht PoE verwenden, prüfen Sie insbesondere, ob Sie den Pluspol und Minuspol korrekt an das Gerät angeschlossen haben.

DER APP Laden Sie sich die App “DoorBird“ von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung finden Sie unter www.doorbird.com/de/support Gehen Sie in der DoorBird App auf „Einstellungen > Gerät hinzufügen“ und klicken Sie auf das QR-Code Symbol im Feld „Benutzer“. Scannen Sie den Benutzer QR-Code auf dem beiliegenden „Digital Passport“. Falls Sie Probleme beim Hinzufügen des Geräts zur App haben, prüfen Sie bitte, ob das Gerät online ist (www.doorbird.com/de/checkonline). Sollte das Gerät nicht online sein, prüfen Sie bitte die Netzwerkver- bindung und Stromversorgung des Geräts. DIAGNOSE-LED Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromversorgung angeschlossen hat. DIAGNOSE-TÖNE Das Gerät gibt nach etwa 30 bis 60 Sekunden Töne zur Diagnose aus, nachdem man das Gerät mit dem Stromnetz verbunden hat. BEWEGUNGSSENSOR Das Gerät verfügt über einen integrierten Bewegungs- sensor mit 4D Technologie. Sie können diesen für zahlreiche Anwendungen nutzen, z.B. um einen Alarm an ein mobiles Endgerät zu senden oder um ein Relais zu schalten, das ein Außenlicht einschaltet. RFID-LESER Der eingebaute RFID-Leser kann für verschiedene Anwendungen verwendet werden, z.B. zum Öffnen/ Verriegeln von Türen oder Scharf-/Unscharfstellen Ihrer Alarmanlage. Der RFID-Leser hat aus Sicher- heitsgründen eine sehr geringe Reichweite (0 - 3 cm,

0 - 1,18 in), Sie müssen den kompatiblen RFID Tag

(Key fob) daher sehr nah an den RFID-Leser halten.

INBETRIEBNAHME Schalten Sie den Strom der zum Montageort führen- den Leitungen an. Wenn das Gerät per Steckernetz- teil mit Strom versorgt werden soll, stecken Sie das Steckernetzteil des Geräts in eine Wandsteckdose. Wenn das Gerät per PoE mit Strom versorgt werden soll, schalten Sie den PoE-Switch/PoE-Injektor ein, der mit dem Gerät verbunden ist. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Strom- versorgung per PoE.27 DEUTSCH Nur relevant für Geräte mit 2 und mehr Ruftasten. Schließen Sie nur Ruftasten an das Mehrparteien Modul (z.B. Multi Tenant Module MTM18A) an, die von Bird Home Automation zertifiziert sind.

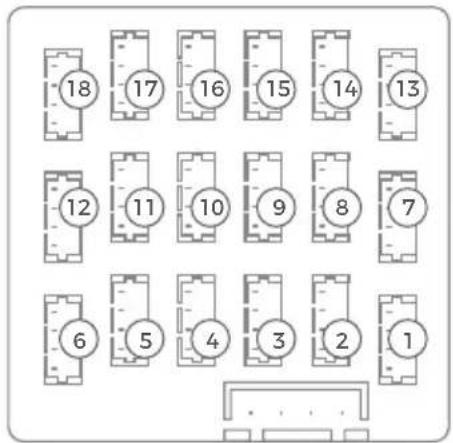

RUFTASTEN AN DAS MEHRPARTEIEN

MODUL ANSCHLIESSEN = 1. Ruftastenbuchse = 18. Ruftastenbuchse Sie können den RFID-Leser mit der DoorBird App konfigurieren. Aus Sicherheitsgründen arbeitet der RFID-Leser nur auf kurzer Distanz. API Das Gerät verfügt über eine gut dokumentierte API für die Integration in Anwendungen Dritter. Weitere Informationen finden Sie unter www.doorbird.com/ de/api DOORBIRD CONNECT Das Gerät verfügt über viele Möglichkeiten, es in Drittanbieteranwendungen zu integrieren. Weitere Informationen finden Sie unter www.doorbird.com/ de/connect

BESCHRIFTUNG EINES NAMENSSCHILDS

WECHSELN Nur relevant für Geräte mit einem oder mehr Ruftasten mit beleuchtetem Namensschild. Gravurservice für ein modernes und sauberes Erscheinungsbild: www.doorbird.com/de/engraving Bitte befolgen Sie SCHRITT 1, um den Strom abzuschal- ten. Verwenden Sie einen flachen Schlitzschrauben- dreher, um die durchsichtige Abdeckung der Ruftaste zu entfernen. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeit zieht.

BESCHRIFTUNG DES INFO MODULS

WECHSELN Nur relevant für Geräte mit Info Modul. Bitte befolgen Sie SCHRITT 1, um den Strom abzu- schalten und SCHRITT 2, um die Frontblende des Geräts zu entfernen. Sie können dann im innenliegen- den Info Modul die Beschriftung wechseln. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeit zieht.

Pflege und Reinigung DoorBird Türstationen werden aus hochwertigen Materialien gefertigt und sind für eine lange Lebens- dauer ausgelegt. Da Türstationen meistens im ungeschützten Außenbereich montiert werden, sind sie widrigen Witterungsbedingungen und aggressiven Substanzen ausgesetzt, insbesondere an Straßen, in Küstennähe und in Industriegebieten. Bitte beachten Sie daher folgende Hinweise zur Pflege. Wir können leider für Schäden keine Haftung übernehmen, wenn diese Hinweise nicht beachtet werden. Aggressive Verschmutzungen wie z.B. Vogelkot sollte schnellstens entfernt werden. Bitte benutzen Sie niemals scheuernde oder schleifende Reinigungsmittel wie Stahlwolle oder Scheuermilch! Meistens genügt schon warmes Wasser, gegebenen- falls mit etwas Spülmittel, ein weiches Tuch oder Bürste. Kunststoffteile (Kamera oder Namensschilder) dürfen nicht mit einem Metallpflegemittel behandelt werden. Entfernen Sie nach der Pflege alle Reste und Rückstände von Reinigungs- oder Schmiermitteln, um Flecken oder Verfärbungen zu vermeiden. Edelstahl Für DoorBird Türstationen werden ausschließlich hochwertige deutsche Edelstahle verwendet. Aber auch hochwertiger Edelstahl kann rosten, denn Edelstahl besteht zu ca. 70 % aus Eisen. Die Rost- beständigkeit wird lediglich durch eine Schutzschicht (auch Passivschicht genannt) erzeugt, die sich wie eine Haut über das Eisen legt. Diese Schutzschicht besteht im Wesentlichen aus Chrom und anderen Edelmetallen. Eisenpartikel, Schleifstaub und Späne, die sich auf Edelstahl ablagern, können zu Korrosion führen (Flugrost). Diese Eisenteile in der Luft sind überall zu finden, aber besonders in Industriegebieten, in Küstennähe und an stark befahrenen Straßen. Bitte entfernen Sie eisenhaltige Ablagerungen umgehend, da sie bei Nichtentfernen Ihre Türstation angreifen und zu echtem Rost führen. Zur Rostbeseitigung genügt ein einfaches Abwischen des Staubes, darüber hinaus ist ein Pflegemittel zu empfehlen, wie z.B. WD 40, erhältlich u.a. bei Amazon für unter € 5,00. Einfach dünn auftragen und verreiben. Gleiches gilt, wenn sich an den Gravuren in der Edelstahloberfläche Rost bildet. Zement- oder Kalkspritzer sollte man so schnell wie möglich vor ihrer Aushärtung vorsichtig mit einem Holzspatel abtragen. Folgende Reinigungsmittel dürfen nicht verwendet werden, da sie die Korrosionsbeständigkeit verringern:

• Chloridhaltige und salzsäurehaltige Produkte

• Bleichmittel (bei versehentlichem Gebrauch gründlich mit Wasser abspülen)

• Silberputzmittel Nach jeder Reinigung mit klarem Wasser nebelfeucht nachwischen und trockenreiben, um die Bildung von Kalkspuren zu verhindern. Durch Nutzung von entmineralisiertem Wasser lassen sich Kalkrückstände vermeiden. Edelstahl PVD beschichtet PVD beschichtete, verchromte oder vergoldete Oberflächen empfehlen wir mit fettlösendem Spül- mittel und klarem Wasser oder mit einem sauberen und staubfreien Mikrofasertuch zu reinigen. Bei Hoch glanz oberflächen ist ein kratzfreies Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.) zu verwenden. Lackierte Oberflächen Reinigen Sie Lackoberflächen und Beschriftungen mit einem mit milder Seifenlösung angefeuchteten, weichen, kratzfreiem Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.). Damit keine Flecken oder Verfärbungen entstehen, sollte das Pflegemittel rückstandslos abgewischt werden. Gehen Sie bei Beschriftungen besonders behutsam vor, um die Folie oder den Aufdruck nicht zu beschädigen. TECHNISCHE DATEN ALLGEMEINES Stromversorgung 15 V DC (max. 15 W) oder Power over Ethernet (PoE 802.3af Mode-A) Info Modul* 3.5“, beleuchtet Display Modul* 3.5“ LCD (ohne Touchfunktion), beleuchtet, für die Anzeige eines 2-zeiligen Freitextes und des Namensverzeichnisses (max. 100 Einträge) Keypad Modul* 16 Tasten, beleuchtet, konfigurierbar per App, z.B.

• Individuelle PIN Codes

• Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification)

• Individuelle Zeitpläne

• Es können bis zu 100 PIN Codes verwaltet werden29 DEUTSCH DERZEITIGE SYSTEMANFORDERUNGEN System- anforderungen Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet Internet: High-Speed Festnetz Breitband Internetanschluss, DSL, Kabel oder Glasfaser, kein Socks- oder Proxyserver Netzwerk: Ethernet Netzwerk, mit DHCP Empfohlene Montagehöhe Kameralinse sollte sich auf mindestens 145 cm (57 in) befinden. Bitte prüfen Sie vor der Montage die für Sie optimale Installationshöhe. VIDEO Kamera HDTV 720p, dynamisch (VGA – HDTV) Linse Highend Ultraweitwinkel hemisphärische Linse 180° (D), 140° (H), 100° (V), entzerrt, IR-fähig Nachtsicht Ja, Lichtsensor, automatischer IR-Cut Filter, 12 IR-LED (850 nm) AUDIO Audio Komponenten Lautsprecher und Mikrofon, Echo- und Rauschunterdrückung (AEC, ANR) BEWEGUNGSSENSOR Typ Aktiv Erfassungswinkel 54° (H), 70° (V) Reichweite

1 - 10 m (3,3 - 32,9 ft), je nach

Umgebung, konfigurierbar in 1 m (3,3 ft) Schritten. Wenn ein „Display Modul“ an die elektrische Haupteinheit ange- schlossen ist, ist die Reichweite auf 1 m (3.3 ft) eingeschränkt. Technologie 4D. Basiert auf mehreren integrierten Sensoren und Algorithmen, z.B. Funkfrequenzenergie (RFE) Konfiguration Per App, z.B.

• Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification)

• Individuelle Zeitpläne Anschlüsse

• Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC / AC, 1 A, z.B. für elektrischen Türöffner

• Bi-stabiles selbsthaltendes Schaltrelais #2, max. 24 V DC / AC, 1 A, z.B. für elektrischen Türöffner

• Externer Eingang für externen Türöffnertaster (potentialfrei)

• 15 V DC Eingang (+, -), max. 15 W

• Relais können mit dem DoorBird I/O Door Controller erweitert / abgesetzt werden. Wetterfest Ja, IP65 Zulassungen IP65, CE, FCC, IC, RoHS, IK08,

Betriebs- bedingungen -25 bis +55°C / -13 bis 131°F Relative Luftfeuchtigkeit 10 bis 85 % (nicht kondensierend) Lieferumfang 1x Elektrische Haupteinheit 1x Frontblende* 1x RFID Key fob 1x Schraubendreher 1x Quickstartanleitung mit Digital Passport 1x Installationsanleitung 1x Kleinteile Garantie Siehe www.doorbird.com/de/ warranty Audio Streaming Zwei-Wege, Vollduplex NETZWERK Ethernet RJ45 Buchse, PoE 802.3af Mode-A, 10/100 Base-T Unterstützte Protokolle HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP,

ICMP, DHCP, ARP, SIP, DTMF (RTP

[RFC-2833], SIP INFO [RFC-2976]), STM RFID Typ Active Reader Passive Tag (ARPT) System Standard ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102 Frequenz 125 KHz Reichweite 0 - 3 cm, je nach Umgebung Antenne Intern Kompatible Transponder RFID Key fobs, separat erhältlich, siehe www.doorbird.com/buy Es können bis zu 100 Tags verwaltet werden Konfiguration Per App, z.B.

• Tag (hinzufügen/löschen)

• Individuelle Events (z.B. ein Relay schalten, SIP Anruf [Audio/ Video], HTTP(s) Notification)

• Individuelle Zeitpläne

• RFID Zugänge der letzten 60 Minuten in der App einsehbar30

• Nur bei bestimmten Modellen bzw. Konfigurationen beinhaltet Irrtümer und Änderungen vorbehalten. RECHTLICHE HINWEISE Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home

Touch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.

3. Google, Android und Google Play sind Warenzeichen von

4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen

von Bluetooth SIG, Inc.

5. Alle anderen Firmen- und Produktnamen können

Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.

6. Änderungen an unseren Produkten, die dem technischen

Fortschritt dienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.

7. Abdrucke oder Übernahme von Texten, Abbildungen

und Fotos in beliebigen Medien aus dieser Anleitung – auch auszugsweise – sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.

8. Die Gestaltung dieser Anleitung unterliegt dem

Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.

9. Unsere Produkte entsprechen den in Deutschland, der EU

und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.

10. Unsere Produkte und auch die darin enthaltenen

Komponenten (ICs, Software etc.) dürfen ausschließlich für zivile nicht-militärische Zwecke eingesetzt werden. Datenschutz und Datensicherheit

1. Für maximale Sicherheit verwendet das Gerät dieselben

Verschlüsselungstechnologien wie beim Onlinebanking. Zu Ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.

2. Der Standort des Rechenzentrums für den Fernzugriff

per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.

3. Video-, Audio- und jede andere Überwachungsmethode

können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in Ihrer Region vor der Installation und Verwendung dieses Gerätes für Überwachungszwecke. Wenn es sich bei dem Gerät um eine Tür-, Innenstation oder Kamera handelt:

• In vielen Ländern darf Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)

• Führen Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschränkt.

• Das Gerät verfügt ggf. über eine integrierte Besucherhistorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich, aktivieren/deaktivieren. Erkundigen Sie sich beim Eigentümer und Ihrer Hausgemeinschaft, ob Sie dieses Produkt installieren und verwenden dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung für den Missbrauch oder die Fehlkonfiguration dieses Produkts, auch nicht durch unerwünschtes Öffnen einer Tür. Bird Home Automation kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäße bestehende Installationen oder unsachgemäße Installation entstehen. Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Geräts hin. Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras. Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates“) werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbaren Stand gehalten, damit sie stets zuverlässig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung können Funktionen im Zeitverlauf hinzugefügt, erweitert oder geringfügig geändert werden. Größere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich hält (z.B. aus Datenschutz-, Datensicherheits- oder Stabilitätsgründen oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Dieser Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhält, installiert es dieses und startet im Normalfall neu. Installierte Firmware-Updates können nicht rückgängig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist. Herausgeber Bird Home Automation GmbH Uhlandstraße 165 10719 Berlin Deutschland Web: www.doorbird.com Email: hello@doorbird.com INTEGRIERTE FUNKMODULE RFID 125 KHz Sensor 24 GHz, kann deaktiviert werden DRITTANBIETER INTEGRATION (DOORBIRD CONNECT) Partner Integration siehe www.doorbird.com/connect API siehe www.doorbird.com/api Gleichzeitige Video Streams Einer, für Event-basierte und kontinuierliche Aufzeichnung

Separat erhältlich siehe www.doorbird.com/buy Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.31 FRANÇAIS

APPAREIL AVEC BOUTONS D’APPEL ET PLUS Face avant

EU KONFORMITÄTSERKLÄRUNG

Manufacturer: Hersteller: Bird Home Automation GmbH Uhlandstr. 165, 10719 Berlin, Germany Brand: Marke: DoorBird Product: Produkt: IP Video Door Station IP Video Türstation Type number: Typnummer: D21x Intended purpose: Verwendungszweck: IP Video Door Station IP Video Türstation We, Bird Home Automation GmbH, declare under our sole responsibility that the above referenced product complies with the following: Wir, die Bird Home Automation GmbH, erklären unter unserer alleinigen Verantwortung, dass das oben genannte Produkt die folgenden Anforderungen erfüllt: Directive: Richtlinie: 2014/53/EU Radio Equipment Directive (RED) 2011/65/EC RoHS 2 Directive Health & Safety (Art. 3.1.a): Gesundheits- & Sicherheitsanforderungen (Art. 3.1.a): EN 62479:2010 EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EMC requirements (Art. 3.1.b): EMV Immunitätsanforderungen (Art. 3.1.b): EN 301 489-1 V2.2.0, EN 301 489-3 V2.1.1, EN 55032:2015, EN55035:2017, EN:61000-3-2:2014, EN 61000-3-3:2013 ERM spectrum (Art. 3.2): ERM Spektrum (Art. 3.2): EN 300 330 V2.1.1, EN 300 440 -1 V1.6.1, EN 300 440 -2 V1.4.1, EN 301 489 -1 V2.2.0, EN 301 489 -1 V2.2.0, EN 301 489 -3 V2.1.1 Frequency: 24.15 – 24.25 GHz (Antenna gain +7.1dBi, Typical output power: +13.49dBm (E.I.R.P)) Frequency: 125 KHz The CE symbol confirms that this product conforms with the above mentioned norms and regulations. Das CE-Zeichen bestätigt, dass dieses Produkt den oben genannten Normen und Vorschriften entspricht. Conformity was assessed with the aid of the accessories/components that were included with delivery and described in the manual, including the current software officially approved for release. If other accessories/ components are used, or current operating software not officially approved for release by Bird Home Automation GmbH, conformity with the above mentioned directives cannot be guaranteed. Die Konformität wurde mit Hilfe des mitgelieferten und im Handbuch beschriebenen Zubehörs/Komponenten, einschließlich der aktuellen, offiziell zur Freigabe bereitgestellten Software, beurteilt. Bei Verwendung von anderem Zubehör/Komponenten oder aktueller Software, die nicht von der Bird Home Automation GmbH offiziell freigegeben wurde, kann die Konformität mit den oben genannten Richtlinien nicht garantiert werden. This declaration is submitted by: Diese Erklärung wird verantwortlich abgegeben durch: Berlin, December 18

• The device may come with a visitor history and motion sensor. You can activate/deactivate this function if required. If necessary, indicate the presence of the device in a suitable place and in a suitable form. Please observe any relevant country-specific statutory regulations concerning the use of surveillance components and surveillance cameras applicable at the installation site. Check with the property owner and your house community if you are allowed to install and use this product. Bird Home Automation GmbH cannot be held responsible for any miss- use or miss-configuration of this product, including the unauthorized opening of a door. Bird Home Automation cannot be held responsible for damages caused by improper existing installations or improper installation. Software and operating system’s updates (so-called “firmware updates”) are generally automatically installed on the products of Bird Home Automation GmbH via Internet, if technically possible. Automatic firmware updates keep the products‘ software up to date so that they always work reliably, safely and efficiently. Through further development, features can be added, extended or slightly changed. Major changes or limitations to existing features will generally occur if Bird Home Automation GmbH deems it necessary (e.g. for data protection, data security or stability reasons, or to keep them up to date). When a firmware update is available, Bird Home Automation GmbH‘s servers generally automatically distribute it to all compatible products connected to the Internet or Bird Home Automation GmbH‘s servers. This process is gradual and can take several weeks. As soon as a product receives a firmware update, the system will be installed and will restart by itself. Installed firmware updates cannot be undone. Since the products and software of Bird Home Automation GmbH are not explicitly customer-specific products, a customer cannot deny an automatic update if the product is connected to the Internet or to the Bird Home Automation GmbH’s server. Publisher Bird Home Automation GmbH Uhlandstraße 165 10719 Berlin Germany Web: www.doorbird.com Email: hello@doorbird.com It is possible that these manual still contains typographical errors or printing errors. The information in this manual will be checked regularly and corrections will be made in the next version. We accept no liability for errors of a technical or printing nature and their consequences.16 INSTALLATIONSANLEITUNG Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung. Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet. Haftung Die Erstellung dieses Dokuments wurde sorgfältig vorbereitet. Bitte infor mieren Sie Bird Home Automation GmbH über etwaige Ungenauigkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht für tech nische oder typografische Fehler verantwortlich gemacht werden und behält sich das Recht vor, Änderungen an dem Produkt und den Handbüchern ohne vorherige Ankündigung vorzu- nehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in diesem Doku- ment enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung für einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht für Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung dieses Materials. Das Gerät darf nur für den vorgesehe- nen Zweck verwendet werden. Gerätemodifikationen Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthält keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlöschen alle anwendbaren Zertifizierungen und Zulassungen. Verwendete Symbole Achtung: Weist auf eine gefährliche Situ- ation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt. Warnung: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann. Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann. Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen. NOTICE Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten. Vorsicht: Weist auf eine gefährliche Situ- ation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann. Gefahrenhinweise

• Einbau, Montage und Servicearbeiten elek- trischer Geräte dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.

• Geräte mit 110-240 V Anschluss: Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zu ziehen.

• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injektor (sofern das Gerät PoE unterstützt).

• Durch elektrostatische Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie daher ein direktes Berühren der Leiterplatte zu jeder Zeit.

• Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.

• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Im Zweifelsfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen.

• Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen.

• Aus Sicherheits-, Zulassungs- und Lizenzgründen (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug WARNUNG17 DEUTSCH werden.

• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.

• An Teilen im Gerät liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss verbunden sind. Elektrische Stromschläge können die Folge sein.

• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.

• Führen Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein.

• Bevor Sie die Stromversorgung einschalten, stellen Sie sicher, dass die Drähte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschläge können die Folge sein.

• Hochspannung kann intern vorhanden sein. Öffnen Sie das Gerät nicht. Elektrische Stromschläge können die Folge sein.

• Das Gerät ist nicht explosionsgeschützt. Nicht in der Nähe von Gasen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.

• Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes können entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschließen.

• Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein.

• Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommen.

• Nichts mit nassen Händen anstecken oder abziehen. Elektrische Stromschläge können die Folge sein.

• Führen Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschläge oder Gerätestörungen können die Folge sein.

• Bestehende Verdrahtungen wie Türgong- verdrahtung usw. können Hochspannungs- Wechselstrom enthalten. Schäden am Gerät oder elektrische Stromschläge können auftreten. Die Verdrahtung und Installation muss von einem qualifizierten Elektriker durchgeführt werden.

• Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Gerät Erschütterungen oder Stößen ausgesetzt ist.

• Bei Geräten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Gerätestörungen können die Folge sein.

• Bei Geräten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüben. Bei Bruch kann es zu Verletzungen kommen.

• Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssigkristall in Kontakt kommen. Verletzungen können die Folge sein. Wenn nötig, spülen Sie den Mund aus, reinigen Sie Ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an Ihren Arzt.

• Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, separater Abeckung etc. Es können Feuer- oder Gerätestörungen auftreten.

• Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein. Orte unter direktem Sonnenlicht oder Orte in der Nähe von Heizgeräten, die in der Temperatur variieren. Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen). Orte, die extremer Feuchtigkeit und Luft- feuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc. Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage. Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Nähe von Heiz- oder Kochflächen). Orte, an denen Geräusch erzeugende Geräte wie Dimmschalter oder Wechselrichter- Elektrogeräte in unmittelbarer Nähe sind. Orte, die häufigen Vibrationen oder Stößen ausgesetzt sind.

• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beide Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen.

• Wenn das Gerät nicht ordnungsgemäß funktioniert, ziehen Sie den Netzstecker aus der Steckdose.

• Alle Geräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.

• Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.

• Bei Sach- oder Personenschäden, die durch unsachgemäße Hand habung oder Nichtbe- achten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- anspruch! Für Folgeschäden übernehmen wir keine Haftung. WARNUNG18

• Die Verwendung des Geräts muss unter Beachtung der örtlich geltenden rechtlichen Bestimmungen erfolgen.

• Lagern Sie das Gerät in einer trockenen und belüfteten Umgebung.

• Achten Sie darauf, dass das Gerät weder Stößen noch starkem Druck ausgesetzt ist.

• Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen.

• Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigen.

• Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.

• Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.

• Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.

• Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitge- stellt oder empfohlen werden.

• Versuchen Sie nicht, das Gerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.

• Halten Sie das Gerät mehr als 1 m (3,3“) entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.

• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Drähte mehr als 30 cm (12‘‘) entfernt von 100-240 V Wechselstromver- drahtung. Ansonsten können Wechselstrom- induzierte Geräusche und/oder Geräte- Störungen auftreten.

• Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.

• Wenn das Gerät in der Nähe eines Mobiltelefons verwendet wird, kann das Gerät gestört werden.

• Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.

• Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.

• Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksendern, Radio- oder TV-Sendern in der Nähe sind, beeinträchtigt werden.

• Bei Geräten mit LCD-Bildschirm muss im Voraus darauf hingewiesen werden, dass bei einem Sicherheitsanweisungen NOTICE LCD-Panel, obwohl es mit sehr hohen Präzisions- techniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.

• Bei Geräten mit Gegensprechfunktion können Umgebungsgeräusche um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.

• Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerät verantwortlich. Vergewissern Sie sich ein Passwort zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ihnen, das Passwort regelmäßig zu ändern.

• Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörten Leitungen und andere Übertragungs- verluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten. Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden. Transport NOTICE Gewährleistung Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty19 DEUTSCH Informationen zur Entsorgung elektrischer und elektronischer Geräte (für Privathaushalte) Dieses Symbol auf Produkten oder begleitenden Dokumenten weist darauf hin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollten. Bitte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegengenommen und der geeigneten Abfall- und Wiederverwertung zugeführt werden. Alternativ dazu können Sie in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktes auch bei einem örtlichen Einzelhändler zurückgeben. Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Rohstoffe zu sparen und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen können. Bei den örtlichen Behörden erhalten Sie genauere Informationen zu Ihrer nächsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung können für die unvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden. Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie dieses Produkt wegwerfen möchten, kontaktieren Sie bitte die zuständigen Behörden oder Händler in Ihrem Land, um sich über die vorschriftsmäßige Entsorgung zu informieren.

Für den Nachtsichtmodus

3) Sicherheitsschrauben

5) Beleuchtete Ruftaste

mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s) Vorderseite

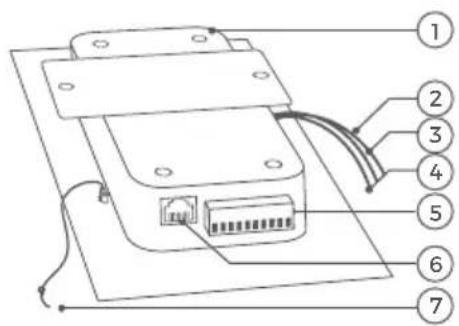

Port 1 Kabel Zum Anschluss des Keypad Moduls (nicht verwendet)

Port 2 Kabel Zum Anschluss des Display Moduls (nicht verwendet) Innen

Zur Sicherung der Frontblende während der Montage20

Für den Nachtsicht- modus

3) Sicherheitsschrauben

5) Beleuchtete Ruftaste

mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

Zur temporären Befestigung des Mehrparteien Moduls

Ruftaste (nicht verwendet)

Port 1 Kabel Zum Anschluss des Mehrparteien Moduls (z.B. Multi Tenant Module MTM18A)

Port 2 Kabel (nicht verwendet)

Für den Nachtsichtmodus

5) Sicherheitsschrauben

Zur Sicherung der Frontblende während der Montage

Zur permanenten Befestigung des Mehrparteien Moduls

Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

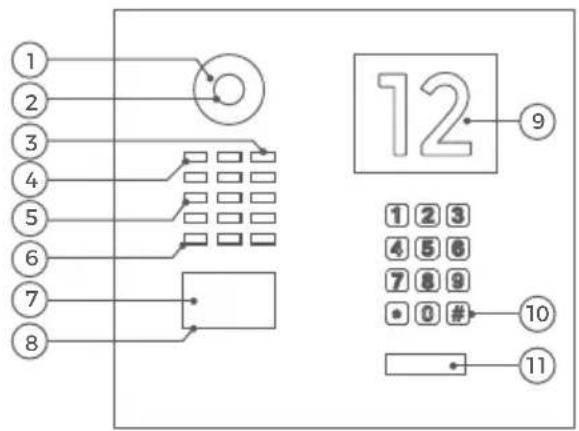

GERÄT MIT DISPLAY MODUL UND KEYPAD MODUL Vorderseite

Ruftaste (nicht verwendet)

Port 1 Kabel Zum Anschluss des Keypad Moduls

Port 2 Kabel Zum Anschluss des Display Moduls Innen

Zur Sicherung der Frontblende während der Montage

Für den Nachtsichtmodus

5) Sicherheitsschrauben

Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

11) Beleuchtete Ruftaste

mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s) GERÄT MIT INFO MODUL UND KEYPAD MODUL Innen

Ruftaste (nicht verwendet)

Port 1 Kabel Zum Anschluss des Keypad Moduls

Port 2 Kabel Zum Anschluss des Info Moduls

Zur Sicherung der Frontblende während der Montage

VIDEOS Sie können sich durch die Installation mit unseren Installationsvideos auf www.doorbird.com/de/ support begleiten lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt. INSTALLATION Alle folgenden Schritte sollten von einem fachkundigen Erwachsenen sorgsam und unter Berücksichtigung sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte direkt an uns oder einen kompetenten Fachmann. Achten Sie darauf, dass alle Drähte, die Sie für die Installation verwenden, über die gesamte Länge unbeschädigt und für die Verwendungsart zugelassen sind. Netzwerkgeschwindigkeit und Netzwerkkomponenten Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie die Netzwerkge- schwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. Ihr Internet-Router und WLAN-Access-Points oder WLAN-Repeater. Stellen Sie sicher, dass Ihre Netzwerkkomponenten nicht älter als 2 Jahre sind, von einem namhaften Hersteller ge- fertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommen, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf Ihrem Smartphone oder Tablet ankommen. Anforderungen: High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser Netzwerk: Ethernet Netzwerk, mit DHCP

STROM ABSCHALTEN Schalten Sie den Strom sämtlicher zum Mon- tageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischen Türöffner, PoE-Switch/PoE- Injektor etc.

TÜRKLINGEL Demontieren Sie, falls an der Hauswand bereits vor- handen, die bestehende Türklingel bzw. Türstation.

MONTAGEORT FESTLEGEN Das Gerät verwendet eine hemisphärische Ultraweit- winkel Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm (19.68 in) zum Gerät eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch mechanisch nicht verstellbar. Die Kameralinse sollte sich auf einer Höhe von mindestens 145 cm (57 in) befinden. Sie sollten die korrekte Höhe vor der endgültigen Montage testen. Bei der Auswahl des Montageortes sind die Lichtver- hältnisse zu beachten. Vermeiden Sie direkte Sonnen- einstrahlung, direkte Hintergrundbeleuchtung und reflektierende Oberflächen. NOTICE Setzen Sie das Gerät keinem direktem Sonnenlicht aus. Die Gehäuse temperatur kann die maximal zulässige Temperatur- grenze überschreiten. Dies kann zu Beschädigungen elektrischer und mechani- scher Komponenten des Geräts und zu Verletzungen führen, insbesondere bei der Berührung von Außenteilen des Geräts. Weiße und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle. Ein Bildsensor darf keiner direkten Sonneneinstrahlung über längere Zeit ausgesetzt werden. Direkte Sonneneinstrah- lung lässt die Kamera „erblinden“ und kann die kleinen Farbfilter auf dem Bildsensorchip dauerhaft beschädigen. NOTICE Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt. Das Netzwerkkabel zwischen dem Gerät und dem Internet-Router/PoE-Switch/PoE-Injektor kann eine maximale Länge von 80 Metern/262 Fuß haben (IEEE 802.3). Wenn Sie nur zwei Drähte am Montageort zur Verfügung haben, können Sie den „DoorBird 2-Draht Ethernet PoE Konverter A1071“ verwenden, der separat erhältlich ist. Er ermöglicht es Ihnen, Netzwerkdaten (Ethernet) und Strom (PoE) über eine ein- fache Zwei drahtleitung über weite Strecken hinweg zu übertragen. So können Sie Bestandsgebäude, die z.B. nur über einen einfachen zweiadrigen Klingeldraht verfügen, mit Netzwerktechnologie ausstatten, ohne hierfür nachträglich ein Netzwerkkabel verlegen zu müssen.23 DEUTSCH

FRONTBLENDE ENTFERNEN Entfernen Sie die Frontblende mit der Haupteinheit vorsichtig mit dem mitgelieferten Schraubendreher vom Montagerückgehäuse. 1cm 1.) Sicherheits - schrau ben 1 cm heraus- drehen. 2.) Frontblende nach unten ziehen. 3.) Frontblende zu sich heranziehen.

MONTIEREN Montieren Sie das Montagerückgehäuse an der Wand. Sie finden detaillierte Zeichnungen und Abmessungen im Datenblatt des entsprechenden Geräts. Wenn Sie Löcher in die Wand bohren, Schrauben in die Wand drehen oder die Wand aufstemmen müssen: Stellen Sie sicher, dass sich keine Leitungen (z.B. Strom-, Gas- oder Wasserführende) in der Hauswand befinden. Montage des Aufputzgehäuses Setzen Sie das Dichtungsgummi für die Kabeldurch- führung an die gewünschte Montageöffnung. Stechen Sie mit einem Schraubenzieher durch die Mitte des Dichtungs- gummis. Führen Sie alle Kabel und Leitungen, die Sie an das Gerät anschließen möchten, durch das Dichtungsgummi. Dichtungsgummi für die Kabeldurchführung Abdeckung für nicht genutzte Öffnungen

OPTIONEN ZUR STROMVERSORGUNG Das Gerät kann mit dem DoorBird Steckernetzteil (Op- tion 1) oder per PoE (Power over Ethernet) über ein Netzwerkkabel (Option 2) mit Strom versorgt werden. Optional kann das Gerät auch mit einem Hutschienen- netzteil, das Sie direkt von uns beziehen können, mit Strom versorgt werden. Das Gerät hat keine Batterie als Stromversorgung. OPTION Stromversorgung per Steckernetzteil Zur Stromversorgung des Geräts per Steckernetzteil werden zwei isolierte Drähte benötigt. Das Stecker- netzteil verfügt über ein 250 cm langes Kabel mit zwei isolierten Drähten. Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verwenden Sie aus- schließlich das original DoorBird Steckernetzteil oder das von uns separat erhältliche Hut- schienennetzteil, da diese speziell stabilisiert und mit einer integrierten Audio-Störungs- unterdrückung ausgestattet sind. Andere Netzteile können das Gerät zerstören oder eine schlechte Übertragungsqualität verursachen. Durch Verwenden eines anderen Netzteils er- lischt automatisch die Gewährleistung. NOTICE OPTION : Stromversorgung per PoE Zur Stromversorgung des Geräts per PoE-Switch (z.B. D-Link DGS-1008P) oder PoE-Injektor (z.B. DoorBird Gigabit PoE Injektor A1091) nach PoE Standard IEEE 802.3af Mode A werden die vier Drähte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder besser benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, da Netzwerk signale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen werden können. Wenn Sie PoE als Stromversorgung nutzen, sind vier Drähte für PoE dann gleichzeitig die Daten- leitung. Sollte Ihr PoE-Switch oder PoE-Injektor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird das Gerät nicht starten (siehe Diagnose-LED und Diagnose-Töne).

1. Trennen Sie den vorgesehenen PoE-

Switch oder PoE-Injektor vom Stromnetz.

2. Führen Sie das Netzwerkkabel zum

Montageort des Geräts. Weiterführende Informationen zu PoE finden Sie hier: http://www.doorbird.com/de/poe24 Sie können die Nylon- schnur ver wen den, um die Frontblende temporär am Montagerückgehäuse zu befestigen, während Sie die Kabel und Drähte mit dem Gerät verbinden. DOORBIRD D21x Nur relevant für Geräte mit Ruftaste(n). 4 Pin Jede Premium Soft-Touch Ruftaste ist mit einer Buchse ausgestattet.

Das Gerät verfügt für ein komfortables und sicheres Anschließen der Kabel und Drähte über beschriftete Anschlussbuchsen. Sie können jetzt alle erforder- lichen Kabel und Drähte mit dem Gerät verbinden. Entfernen Sie bitte die Kabel und Drähte von den Anschlussbuchsen des Geräts, die Sie nicht benötigen. Entfernen Sie etwa 5 mm der Isolierung am Ende der Drähte, die Sie an den grünen Schraubklemmenblock anschließen möchten. NOTICE Bitte gehen Sie sorgsam beim Anschluss der Kabel und Drähte vor, ein falscher Anschluss kann das Gerät zerstören. Drähte ohne Isolierungen dürfen nicht aus dem grünen Schraubklemmenblock herausragen, dies kann zu einem elektrischem Kurzschluss und zur Zerstörung des Geräts führen. NOTICE Die gelben, grünen und roten Kabel, die seitlich aus der elek trischen Haupteinheit herausgeführt sind, dürfen nur zum Anschluss von Komponenten verwendet werden, die hierfür von Bird Home Automation zertifiziert sind. Behandeln Sie die Frontblende mit Vorsicht. Die Oberfläche der Frontblende könnte zerkratzt oder anderweitig beschädigt werden, wenn diese während der Installation unvor- sichtig behandelt wird.25 DEUTSCH

ANSCHLÜSSE BESCHREIBUNG

LAN/POE RJ45 Buchse, um ein Standard Netzwerkkabel Cat.5 oder besser, vom Internet Router/ PoE-Switch/PoE-Injektor kommend, anzuschließen. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE. REL1, REL1 REL1 REL1 Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC / AC, 1 Ampere. Sicherheitsfeature: Das Relais behält den Zustand auch bei Spannungsverlust. Sie können den Standard- zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurieren. Diese Anschlüsse können verwendet werden, um z.B. einen elektrischen Türöffner anzuschließen. Das Gerät bietet keine Stromversorgung für einen elektrischen Türöffner. Die Stromversorgung für einen elektrischen Türöffner muss separat installiert werden. Bitte beachten: Wenn Sie einen elektrischen Türöffner direkt mit einer Türstation verdrahten, könnte der elektrische Türöffner durch unbefugte Dritte manipuliert werden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türöff- ners kurzschließt). Wir empfehlen daher für die Verdrahtung eines elektrischen Türöffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das im Hausinneren montiert wird (z.B. DoorBird E/A Tür Controller A1081). REL2, REL2 REL2 REL2 Bistabiles selbsthaltendes Schaltrelais #2, max. 24 V DC / AC, 1 Ampere. Sicherheitsfeature: Das Relais behält den Zustand auch bei Spannungsverlust. Sie können den Standard- zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurieren. Diese Anschlüsse können verwendet werden, um z.B. einen elektrischen Türöffner anzuschließen. Das Gerät bietet keine Stromversorgung für einen elektrischen Türöffner. Die Stromversorgung für einen elektrischen Türöffner muss separat installiert werden. Bitte beachten: Wenn Sie einen elektrischen Türöffner direkt mit einer Türstation verdrahten, könnte der elektrische Türöffner durch unbefugte Dritte manipuliert werden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türöff- ners kurzschließt). Wir empfehlen daher für die Verdrahtung eines elektrischen Türöffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das im Hausinneren montiert wird (z.B. DoorBird E/A Tür Controller A1081). EXT, EXT EXT EXT Türöffnertaster, max. 0 V DC / AC, 0 Ampere. Dieser Anschluss kann verwendet werden, um z.B. einen Türöffnertaster im Hausinneren an das Gerät anzuschließen. Der Kontakt schaltet das erste bistabile selbsthalten de Schaltrelais (REL1, REL1). NOTICE Beachten Sie bitte, dass Sie keine Spannung auf diese Anschlüsse geben. Dies kann das Gerät sofort zerstören. 15 VDC - Eingang 15 V DC Spannungsversorgung, Minuspol (-). Bitte verbinden Sie den schwarzen Draht des DoorBird Netzteils (Netzadapter) mit diesem Anschluss, wenn Sie das Gerät nicht mit PoE versorgen. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE. 15 VDC + Eingang 15 VDC Spannungsversorgung, Pluspol (+). Bitte verbinden Sie den roten Draht des DoorBird Netzteils (Netzadapter) mit diesem Anschluss, wenn Sie das Gerät nicht mit PoE versorgen. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE. Nur relevant für Geräte mit Ruftaste(n). 4 PIN (SWITCH) Verwenden Sie das gelbe Kabel, um die Ruftaste mit der IP Video Türstation zu verbinden.26

FRONTBLENDE MONTIEREN Montieren Sie die Frontblende des Geräts an das Montagerückgehäuse. 1.) Frontblende in das Montage rückgehäuse drücken. 2.) Frontblende nach oben schieben. 3.) Sicherheitsschrauben einsetzen. Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromver- sorgung angeschlossen hat. Das Gerät ist betriebs- bereit (Bootvorgang, etwaige Software updates etc.), sobald dieses einen kurzen Diagnose-Ton aus dem integrierten Lautsprecher ausgegeben hat. Dies kann bis zu 5 Minuten dauern. Sollte die Diagnose-LED nicht leuchten, prüfen Sie bitte die Stromversorgung. Wenn Sie ein Steckernetzteil und nicht PoE verwenden, prüfen Sie insbesondere, ob Sie den Pluspol und Minuspol korrekt an das Gerät angeschlossen haben.

DER APP Laden Sie sich die App “DoorBird“ von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung finden Sie unter www.doorbird.com/de/support Gehen Sie in der DoorBird App auf „Einstellungen > Gerät hinzufügen“ und klicken Sie auf das QR-Code Symbol im Feld „Benutzer“. Scannen Sie den Benutzer QR-Code auf dem beiliegenden „Digital Passport“. Falls Sie Probleme beim Hinzufügen des Geräts zur App haben, prüfen Sie bitte, ob das Gerät online ist (www.doorbird.com/de/checkonline). Sollte das Gerät nicht online sein, prüfen Sie bitte die Netzwerkver- bindung und Stromversorgung des Geräts. DIAGNOSE-LED Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromversorgung angeschlossen hat. DIAGNOSE-TÖNE Das Gerät gibt nach etwa 30 bis 60 Sekunden Töne zur Diagnose aus, nachdem man das Gerät mit dem Stromnetz verbunden hat. BEWEGUNGSSENSOR Das Gerät verfügt über einen integrierten Bewegungs- sensor mit 4D Technologie. Sie können diesen für zahlreiche Anwendungen nutzen, z.B. um einen Alarm an ein mobiles Endgerät zu senden oder um ein Relais zu schalten, das ein Außenlicht einschaltet. RFID-LESER Der eingebaute RFID-Leser kann für verschiedene Anwendungen verwendet werden, z.B. zum Öffnen/ Verriegeln von Türen oder Scharf-/Unscharfstellen Ihrer Alarmanlage. Der RFID-Leser hat aus Sicher- heitsgründen eine sehr geringe Reichweite (0 - 3 cm,

0 - 1,18 in), Sie müssen den kompatiblen RFID Tag

(Key fob) daher sehr nah an den RFID-Leser halten.

INBETRIEBNAHME Schalten Sie den Strom der zum Montageort führen- den Leitungen an. Wenn das Gerät per Steckernetz- teil mit Strom versorgt werden soll, stecken Sie das Steckernetzteil des Geräts in eine Wandsteckdose. Wenn das Gerät per PoE mit Strom versorgt werden soll, schalten Sie den PoE-Switch/PoE-Injektor ein, der mit dem Gerät verbunden ist. NOTICE Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit der Strom- versorgung per PoE.27 DEUTSCH Nur relevant für Geräte mit 2 und mehr Ruftasten. Schließen Sie nur Ruftasten an das Mehrparteien Modul (z.B. Multi Tenant Module MTM18A) an, die von Bird Home Automation zertifiziert sind.

RUFTASTEN AN DAS MEHRPARTEIEN

MODUL ANSCHLIESSEN = 1. Ruftastenbuchse = 18. Ruftastenbuchse Sie können den RFID-Leser mit der DoorBird App konfigurieren. Aus Sicherheitsgründen arbeitet der RFID-Leser nur auf kurzer Distanz. API Das Gerät verfügt über eine gut dokumentierte API für die Integration in Anwendungen Dritter. Weitere Informationen finden Sie unter www.doorbird.com/ de/api DOORBIRD CONNECT Das Gerät verfügt über viele Möglichkeiten, es in Drittanbieteranwendungen zu integrieren. Weitere Informationen finden Sie unter www.doorbird.com/ de/connect

BESCHRIFTUNG EINES NAMENSSCHILDS

WECHSELN Nur relevant für Geräte mit einem oder mehr Ruftasten mit beleuchtetem Namensschild. Gravurservice für ein modernes und sauberes Erscheinungsbild: www.doorbird.com/de/engraving Bitte befolgen Sie SCHRITT 1, um den Strom abzuschal- ten. Verwenden Sie einen flachen Schlitzschrauben- dreher, um die durchsichtige Abdeckung der Ruftaste zu entfernen. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeit zieht.

BESCHRIFTUNG DES INFO MODULS

WECHSELN Nur relevant für Geräte mit Info Modul. Bitte befolgen Sie SCHRITT 1, um den Strom abzu- schalten und SCHRITT 2, um die Frontblende des Geräts zu entfernen. Sie können dann im innenliegen- den Info Modul die Beschriftung wechseln. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeit zieht.

Pflege und Reinigung DoorBird Türstationen werden aus hochwertigen Materialien gefertigt und sind für eine lange Lebens- dauer ausgelegt. Da Türstationen meistens im ungeschützten Außenbereich montiert werden, sind sie widrigen Witterungsbedingungen und aggressiven Substanzen ausgesetzt, insbesondere an Straßen, in Küstennähe und in Industriegebieten. Bitte beachten Sie daher folgende Hinweise zur Pflege. Wir können leider für Schäden keine Haftung übernehmen, wenn diese Hinweise nicht beachtet werden. Aggressive Verschmutzungen wie z.B. Vogelkot sollte schnellstens entfernt werden. Bitte benutzen Sie niemals scheuernde oder schleifende Reinigungsmittel wie Stahlwolle oder Scheuermilch! Meistens genügt schon warmes Wasser, gegebenen- falls mit etwas Spülmittel, ein weiches Tuch oder Bürste. Kunststoffteile (Kamera oder Namensschilder) dürfen nicht mit einem Metallpflegemittel behandelt werden. Entfernen Sie nach der Pflege alle Reste und Rückstände von Reinigungs- oder Schmiermitteln, um Flecken oder Verfärbungen zu vermeiden. Edelstahl Für DoorBird Türstationen werden ausschließlich hochwertige deutsche Edelstahle verwendet. Aber auch hochwertiger Edelstahl kann rosten, denn Edelstahl besteht zu ca. 70 % aus Eisen. Die Rost- beständigkeit wird lediglich durch eine Schutzschicht (auch Passivschicht genannt) erzeugt, die sich wie eine Haut über das Eisen legt. Diese Schutzschicht besteht im Wesentlichen aus Chrom und anderen Edelmetallen. Eisenpartikel, Schleifstaub und Späne, die sich auf Edelstahl ablagern, können zu Korrosion führen (Flugrost). Diese Eisenteile in der Luft sind überall zu finden, aber besonders in Industriegebieten, in Küstennähe und an stark befahrenen Straßen. Bitte entfernen Sie eisenhaltige Ablagerungen umgehend, da sie bei Nichtentfernen Ihre Türstation angreifen und zu echtem Rost führen. Zur Rostbeseitigung genügt ein einfaches Abwischen des Staubes, darüber hinaus ist ein Pflegemittel zu empfehlen, wie z.B. WD 40, erhältlich u.a. bei Amazon für unter € 5,00. Einfach dünn auftragen und verreiben. Gleiches gilt, wenn sich an den Gravuren in der Edelstahloberfläche Rost bildet. Zement- oder Kalkspritzer sollte man so schnell wie möglich vor ihrer Aushärtung vorsichtig mit einem Holzspatel abtragen. Folgende Reinigungsmittel dürfen nicht verwendet werden, da sie die Korrosionsbeständigkeit verringern:

• Chloridhaltige und salzsäurehaltige Produkte

• Bleichmittel (bei versehentlichem Gebrauch gründlich mit Wasser abspülen)

• Silberputzmittel Nach jeder Reinigung mit klarem Wasser nebelfeucht nachwischen und trockenreiben, um die Bildung von Kalkspuren zu verhindern. Durch Nutzung von entmineralisiertem Wasser lassen sich Kalkrückstände vermeiden. Edelstahl PVD beschichtet PVD beschichtete, verchromte oder vergoldete Oberflächen empfehlen wir mit fettlösendem Spül- mittel und klarem Wasser oder mit einem sauberen und staubfreien Mikrofasertuch zu reinigen. Bei Hoch glanz oberflächen ist ein kratzfreies Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.) zu verwenden. Lackierte Oberflächen Reinigen Sie Lackoberflächen und Beschriftungen mit einem mit milder Seifenlösung angefeuchteten, weichen, kratzfreiem Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.). Damit keine Flecken oder Verfärbungen entstehen, sollte das Pflegemittel rückstandslos abgewischt werden. Gehen Sie bei Beschriftungen besonders behutsam vor, um die Folie oder den Aufdruck nicht zu beschädigen. TECHNISCHE DATEN ALLGEMEINES Stromversorgung 15 V DC (max. 15 W) oder Power over Ethernet (PoE 802.3af Mode-A) Info Modul* 3.5“, beleuchtet Display Modul* 3.5“ LCD (ohne Touchfunktion), beleuchtet, für die Anzeige eines 2-zeiligen Freitextes und des Namensverzeichnisses (max. 100 Einträge) Keypad Modul* 16 Tasten, beleuchtet, konfigurierbar per App, z.B.

• Individuelle PIN Codes

• Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification)

• Individuelle Zeitpläne

• Es können bis zu 100 PIN Codes verwaltet werden29 DEUTSCH DERZEITIGE SYSTEMANFORDERUNGEN System- anforderungen Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet Internet: High-Speed Festnetz Breitband Internetanschluss, DSL, Kabel oder Glasfaser, kein Socks- oder Proxyserver Netzwerk: Ethernet Netzwerk, mit DHCP Empfohlene Montagehöhe Kameralinse sollte sich auf mindestens 145 cm (57 in) befinden. Bitte prüfen Sie vor der Montage die für Sie optimale Installationshöhe. VIDEO Kamera HDTV 720p, dynamisch (VGA – HDTV) Linse Highend Ultraweitwinkel hemisphärische Linse 180° (D), 140° (H), 100° (V), entzerrt, IR-fähig Nachtsicht Ja, Lichtsensor, automatischer IR-Cut Filter, 12 IR-LED (850 nm) AUDIO Audio Komponenten Lautsprecher und Mikrofon, Echo- und Rauschunterdrückung (AEC, ANR) BEWEGUNGSSENSOR Typ Aktiv Erfassungswinkel 54° (H), 70° (V) Reichweite

1 - 10 m (3,3 - 32,9 ft), je nach

Umgebung, konfigurierbar in 1 m (3,3 ft) Schritten. Wenn ein „Display Modul“ an die elektrische Haupteinheit ange- schlossen ist, ist die Reichweite auf 1 m (3.3 ft) eingeschränkt. Technologie 4D. Basiert auf mehreren integrierten Sensoren und Algorithmen, z.B. Funkfrequenzenergie (RFE) Konfiguration Per App, z.B.

• Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification)

• Individuelle Zeitpläne Anschlüsse

• Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC / AC, 1 A, z.B. für elektrischen Türöffner

• Bi-stabiles selbsthaltendes Schaltrelais #2, max. 24 V DC / AC, 1 A, z.B. für elektrischen Türöffner

• Externer Eingang für externen Türöffnertaster (potentialfrei)

• 15 V DC Eingang (+, -), max. 15 W

• Relais können mit dem DoorBird I/O Door Controller erweitert / abgesetzt werden. Wetterfest Ja, IP65 Zulassungen IP65, CE, FCC, IC, RoHS, IK08,

Betriebs- bedingungen -25 bis +55°C / -13 bis 131°F Relative Luftfeuchtigkeit 10 bis 85 % (nicht kondensierend) Lieferumfang 1x Elektrische Haupteinheit 1x Frontblende* 1x RFID Key fob 1x Schraubendreher 1x Quickstartanleitung mit Digital Passport 1x Installationsanleitung 1x Kleinteile Garantie Siehe www.doorbird.com/de/ warranty Audio Streaming Zwei-Wege, Vollduplex NETZWERK Ethernet RJ45 Buchse, PoE 802.3af Mode-A, 10/100 Base-T Unterstützte Protokolle HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP,

ICMP, DHCP, ARP, SIP, DTMF (RTP

[RFC-2833], SIP INFO [RFC-2976]), STM RFID Typ Active Reader Passive Tag (ARPT) System Standard ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102 Frequenz 125 KHz Reichweite 0 - 3 cm, je nach Umgebung Antenne Intern Kompatible Transponder RFID Key fobs, separat erhältlich, siehe www.doorbird.com/buy Es können bis zu 100 Tags verwaltet werden Konfiguration Per App, z.B.

• Tag (hinzufügen/löschen)

• Individuelle Events (z.B. ein Relay schalten, SIP Anruf [Audio/ Video], HTTP(s) Notification)

• Individuelle Zeitpläne

• RFID Zugänge der letzten 60 Minuten in der App einsehbar30

• Nur bei bestimmten Modellen bzw. Konfigurationen beinhaltet Irrtümer und Änderungen vorbehalten. RECHTLICHE HINWEISE Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home

Touch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.

3. Google, Android und Google Play sind Warenzeichen von

4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen

von Bluetooth SIG, Inc.

5. Alle anderen Firmen- und Produktnamen können

Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.

6. Änderungen an unseren Produkten, die dem technischen

Fortschritt dienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.

7. Abdrucke oder Übernahme von Texten, Abbildungen

und Fotos in beliebigen Medien aus dieser Anleitung – auch auszugsweise – sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.

8. Die Gestaltung dieser Anleitung unterliegt dem

Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.

9. Unsere Produkte entsprechen den in Deutschland, der EU

und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.

10. Unsere Produkte und auch die darin enthaltenen

Komponenten (ICs, Software etc.) dürfen ausschließlich für zivile nicht-militärische Zwecke eingesetzt werden. Datenschutz und Datensicherheit

1. Für maximale Sicherheit verwendet das Gerät dieselben

Verschlüsselungstechnologien wie beim Onlinebanking. Zu Ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.

2. Der Standort des Rechenzentrums für den Fernzugriff

per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.

3. Video-, Audio- und jede andere Überwachungsmethode

können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in Ihrer Region vor der Installation und Verwendung dieses Gerätes für Überwachungszwecke. Wenn es sich bei dem Gerät um eine Tür-, Innenstation oder Kamera handelt:

• In vielen Ländern darf Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)

• Führen Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschränkt.

• Das Gerät verfügt ggf. über eine integrierte Besucherhistorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich, aktivieren/deaktivieren. Erkundigen Sie sich beim Eigentümer und Ihrer Hausgemeinschaft, ob Sie dieses Produkt installieren und verwenden dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung für den Missbrauch oder die Fehlkonfiguration dieses Produkts, auch nicht durch unerwünschtes Öffnen einer Tür. Bird Home Automation kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäße bestehende Installationen oder unsachgemäße Installation entstehen. Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Geräts hin. Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras. Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates“) werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbaren Stand gehalten, damit sie stets zuverlässig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung können Funktionen im Zeitverlauf hinzugefügt, erweitert oder geringfügig geändert werden. Größere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich hält (z.B. aus Datenschutz-, Datensicherheits- oder Stabilitätsgründen oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Dieser Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhält, installiert es dieses und startet im Normalfall neu. Installierte Firmware-Updates können nicht rückgängig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist. Herausgeber Bird Home Automation GmbH Uhlandstraße 165 10719 Berlin Deutschland Web: www.doorbird.com Email: hello@doorbird.com INTEGRIERTE FUNKMODULE RFID 125 KHz Sensor 24 GHz, kann deaktiviert werden DRITTANBIETER INTEGRATION (DOORBIRD CONNECT) Partner Integration siehe www.doorbird.com/connect API siehe www.doorbird.com/api Gleichzeitige Video Streams Einer, für Event-basierte und kontinuierliche Aufzeichnung

Separat erhältlich siehe www.doorbird.com/buy Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.31 FRANÇAIS

APPAREIL AVEC BOUTONS D’APPEL ET PLUS Face avant
