5B36N 0250 - Ofen BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Einbaubackofen
Marke	Blaupunkt
Modell	5B36N 0250
Abmessungen (H x B x T)	Ca. 595 x 595 x 575 mm
Gewicht	Ca. 30 kg
Stromversorgung	220-240 V ~ 50 Hz, 2500 W
Fassungsvermögen	Ca. 65 Liter
Gararten	Heißluft, Ober- und Unterhitze, Grill, Doppelgrill, Auftauen, Lampe
Temperaturbereich	50 °C bis 250 °C (je nach Modus)
Timer	Bis zu 9 h 59 min, mit Alarm
Startzeitvorwahl	Ja, mit Programmierung bis 23:59
Kindersicherung	Ja, Tastensperre
Innenbeleuchtung	Halogenglühlampe 25-40 W / 220-240 V, T 300°C
Reinigung	Manuelle Reinigung, Ausbau der Seitenrahmen möglich
Mitgeliefertes Zubehör	Rost, Fettpfanne, Stützschienen, ggf. Teleskopauszüge je nach Modell
Installation	Einbaufähig, benötigt ein hitzebeständiges Möbel (mind. 120°C)
Reparierbarkeit	Lampenwechsel durch Benutzer möglich; Türdemontage zur Wartung
Reparaturindex	Nicht mitgeteilt
Energieverbrauch	Energieeffizienzklasse nicht angegeben
Normen	WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - 5B36N 0250 BLAUPUNKT

Wie stelle ich die Uhr des Blaupunkt 5B36N 0250 Backofens ein?

Nach dem Einschalten drücken Sie die Taste 'K2', um die Stunden blinken zu lassen, drehen Sie 'K2', um die Stunden einzustellen (0-23), drücken Sie erneut für die Minuten, drehen Sie zum Einstellen (0-59), und drücken Sie dann auf '^L', um zu bestätigen. Die Uhr wird im 24h-Format angezeigt.

Was tun, wenn bei der ersten Benutzung ein unangenehmer Geruch auftritt?

Das ist normal: Heizen Sie den leeren Backofen auf 250°C im Modus Ober- und Unterhitze für 90 Minuten, um die Fertigungsrückstände zu verbrennen. Lüften Sie den Raum.

Wie verwende ich die Kindersicherungsfunktion?

Zum Aktivieren drücken Sie gleichzeitig die Tasten '⑤' und '⑥' für 3 Sekunden, bis ein langer Piepton ertönt und '⑦' angezeigt wird. Zum Deaktivieren wiederholen Sie den gleichen Vorgang.

Wie reinige ich die Glastür des Backofens?

Verwenden Sie keine scheuernden Reinigungsmittel oder Metallkratzer. Reinigen Sie mit einem feuchten Tuch und einem milden Reinigungsmittel, dann trocknen. Für eine gründlichere Reinigung können Sie die Tür demontieren.

Wie ersetze ich die Backofenlampe?

Trennen Sie das Gerät vom Stromnetz, schrauben Sie die Glasabdeckung ab (gegen den Uhrzeigersinn), ersetzen Sie sie durch eine Halogenglühlampe 25-40W/220-240V, T 300°C, und schrauben Sie die Abdeckung wieder fest.

Warum läuft der Kühlgebläse nach dem Garen weiter?

Wenn die Temperatur im Inneren des Backofens 75°C übersteigt, läuft das Gebläse noch 15 Minuten, um das Gerät zu kühlen. Das ist normal.

Wie baue ich die Backofentür zur Reinigung aus?

Öffnen Sie die Tür vollständig, ziehen Sie die Scharnierverriegelungen bis zum Anschlag, heben Sie dann die Tür auf 30° an und nehmen Sie sie heraus. Legen Sie sie auf eine weiche Unterlage. Achten Sie auf die Federn.

Kann ich einen externen Timer mit diesem Backofen verwenden?

Nein, das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem vorgesehen.

Welche Garfunktionen sind verfügbar?

Die Funktionen umfassen: Lampe, Auftauen, Unterhitze (60-120°C), Ober- und Unterhitze (50-250°C), Heißluft (50-250°C), Grill (180-240°C), Doppelgrill (180-240°C) und Doppelgrill mit Ventilator (180-240°C).

Wie stelle ich die Startzeitvorwahl ein?

Die Uhr muss eingestellt sein. Drücken Sie die Taste für Startzeitvorwahl '8b', stellen Sie die Stunden (0-23) und Minuten (0-59) mit 'K2' ein, drehen Sie dann 'K1', um die Funktion zu wählen, stellen Sie Dauer und Temperatur ein, und drücken Sie schließlich auf ' ' zur Bestätigung.

BEDIENUNGSANLEITUNG 5B36N 0250 BLAUPUNKT

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit seinen zahlreichen Funktionen und Vorteilen. Bitte lesen Sie sich vor Verwendung des Produkts diese Bedienungsanleitung sorgfältig durch. Bewahren Sie diese Anleitung zur späteren Verwendung an einem sicheren Ort auf. Achten Sie darauf, dass auch andere Personen, die das Produkt verwenden, mit den hier enthaltenen Anweisungen vertraut sind.

ACHTUNG:

• Bei erstmaliger Inbetriebnahme des Geräts können unangenehme Gerüche entstehen. Diese sind auf das Bindemittel zurückzuführen, das für die im Gerät integrierten Isolierplatten verwendet wurde. Schalten Sie das neue Gerät mit leerem Garraum bei Ober-/Unterhitze auf 250 °C ein. Heizen Sie den Ofen mindestens 90 Minuten auf, sodass eventuelle Rückstände aus dem Garraum entweichen können.
• Beim erstmaligen Aufheizen ist es völlig normal, dass es zu leichter Rauchbildung und zur Entstehung von Gerüchen kommt. Warten Sie in diesem Fall, bis der Geruch verflogen ist, und geben Sie erst dann das Gargut in den Ofen.
• Benutzen Sie das Produkt in einem offenen Umfeld.
• Das Gerät und dessen zugängliche Teile werden im Betrieb sehr heiß. Achten Sie darauf, die Heizelemente nicht zu berühren. Lassen Sie Kinder unter acht Jahren nur unter ständiger Aufsicht an das Gerät.
• Falls die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um einen eventuellen Stromschlag zu vermeiden.
• Das Gerät kann von Kindern ab acht Jahren sowie Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder auch Mangel an Erfahrung und Wissen verwendet werden, wenn diese damit beaufsichtigt werden oder in der sicheren Verwendung des Geräts angeleitet worden sind und die mit der Verwendung einhergehenden Gefahren verstanden haben. Das Gerät ist kein Kinderspielzeug. Reinigung und Pflege dürfen von Kindern nur unter Aufsicht durchgeführt werden.
• Das Gerät wird im Betrieb sehr heiß. Achten Sie darauf, die Heizelemente im Ofeninnenraum nicht zu berühren.
• Halten Sie Kinder während des Betriebs vom Ofen fern, insbesondere bei eingeschaltetem Grill.
• Vor einem Austausch der Backofenlampe das Gerät ausschalten, um einem möglichen Stromschlag vorzubeugen.
• Die Trennvorrichtungen müssen nach den Verdrahtungsregeln in die festverlegte elektrische Installation integriert werden.
• Das Gerät ist kein Spielzeug. Daher sind Kinder fernzuhalten.
• Das Gerät darf von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt werden oder in die sichere Verwendung

des Geräts eingewiesen wurden.

Die zugänglichen Teile des Geräts können im Betrieb heiß werden. Kleinkinder sind vom Gerät fernzuhalten. - Eine allpolige Trennvorrichtung muss gemäß den Verdrahtungsregeln in die festverlegte elektrische Installation integriert werden. - Ein beschädigtes Anschlusskabel ist zur Vermeidung von Gefahren vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person umgehend zu ersetzen. - Zum Reinigen der Glastür des Backofens keine scharfen oder scheuernden Reinigungsmittel oder scharfen Metallschaber verwenden, da diese die Oberfläche zerkratzen können, was zum Zerbrechen des Glases führen kann. Die Verwendung von Dampfreinigern ist nicht zulässig. - Das Gerät ist nicht für die Bedienung über einen externen Timer oder ein separates Fernsteuerungssystem vorgesehen. - Bei Ofenmodellen mit verschiedenen Einschubebenen sind in der Bedienungsanleitung auch Anweisungen zum korrekten Einsetzen dieses Zubehörs enthalten.

SICHERHEITSHINWEISE

• Achten Sie bei Benutzung des Geräts darauf, dass Sie zum Schutz der Füße Schuhe tragen. Berühren Sie das Gerät nicht mit nassen oder feuchten Händen. Beim Ofen: Die Gerätetür sollte während des Garvorgangs nicht allzu oft geöffnet werden.
• Das Gerät muss von einer zugelassenen Fachkraft installiert und in Betrieb genommen werden. Der Hersteller haftet nicht für Schäden, die infolge falscher Aufstellung und fehlerhaftem Einbau durch nicht zugelassenes Personal entstanden sind.
• Legen Sie keine Gegenstände auf die geöffnete Tür oder Schublade, da sich dadurch der Gewichtsschwerpunkt verlagern oder die Tür beschädigt werden kann.
• Einige Gerätekomponenten sind unmittelbarer Hitze ausgesetzt und speichern diese über einen längeren Zeitraum. Warten Sie, bis sie abgekühlt sind.
• Wenn Sie das Gerät für einen längeren Zeitraum nicht benutzen, trennen Sie es von der Stromversorgung.

EINBAU DES OFENS IN DEN KÜCHENSCHRANK

Bauen Sie das Gerät in die dafür vorgesehene Gerätenische ein; z. B. unterhalb einer Arbeitsplatte oder in einen Hochschrank. Fixieren Sie das Gerät mit den beiden Schrauben in den dafür vorgesehenen Montagebohrungen im Rahmen. Die Montagebohrungen befinden sich im Garraum. Achten Sie beim Festschrauben des Ofens darauf, dass die vorgegebenen Maße und Abstände eingehalten werden, um eine ausreichende Belüftung zu gewährleisten.

WICHTIG

Ein ordnungsgemäßer Betrieb des Geräts kann nur bei geeigneter Umgebung (z. B. einer geeigneten Schranknische) gewährleistet werden. Die an den Ofen angrenzenden Schrankflächen müssen aus hitzebeständigem Material gefertigt sein. Achten Sie darauf, dass die bei Furnierholz verwendeten Klebstoffe Temperaturen von mindestens 120 °C standhalten können. Kunst- bzw. Klebstoffe, die nicht für solche Temperaturen ausgelegt sind, schmelzen und führen so zur Verformung des Schranks. Nach dem Einbau des Ofens in die Nische sind alle elektrischen Teile vollständig zu isolieren. Dies ist gesetzlich vorgeschrieben. Alle Schutzvorrichtungen müssen fest installiert werden, so dass sie sich nicht ohne Spezialwerkzeug abnehmen lassen. Entfernen Sie die Rückwand der Schranknische, um eine angemessene Belüftung des Geräts sicherzustellen. Zwischen Gerät und Wand muss ein Mindestabstand von 35 mm eingehalten werden.

KONFORMITÄTSERKLÄRUNG

Überprüfen Sie den Ofen nach der Entnahme aus der Verpackung auf eventuelle Beschädigungen. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich an qualifiziertes Fachpersonal. Halten Sie Verpackungsmaterialien

wie z. B. Plastiktüten, Styropor oder Nägel von Kindern fern, da diese eine Gefahr für Kinder darstellen.

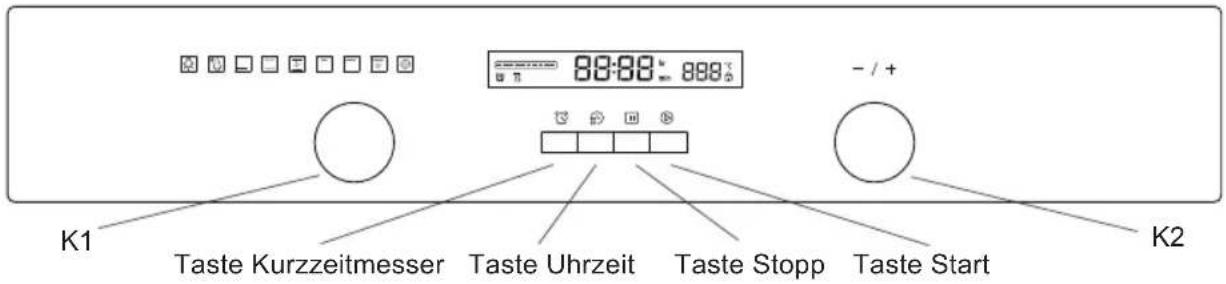

PRODUKTBESCHREIBUNG

Symbol	Funktionsbeschreibung
	Backofenlampe: Dank der Ofenlampe kann der Benutzer den Garvorgang beobachten,ohne dazu die Geräte tür öffnen zu müssen. Die Ofenlampe leuchtet bei allen Backfunktionen.
	Auftaufen: Durch die Luftzirkulation bei Zimmertemperaturlässt sich Tiefkühlkost Schneller auftaufen (ohne Zuschaltung der Heizelemente). SoLANsien sich Tiefkuhlgerichte, mit Sahne gefüllte Speisen usw.schonend und schnell auftaufen.
	Unterhitze: Das unsichtbare untere Heizelement gibt intensive Hitze an die Unterseite des Garguts ab, ohne dass diesen gebräunt wird. Diese Betriebsart eignet sich vor allem für langsam garente Gerichte wie etwa Aufläufe,Schmorgerichte, Gebäck und Pizzen,wo ein knusprige Boden erwünscht ist.Der zur Auswahl stehende Tempera-turbereich umfasst 60-120 °C.Der voreingestellte Wert beträge 60 °C.
	Ober-/Unterhitze: Das obere und untere Heizelement sind bei Ober-/Unterhitgeleichzeitig im Betrieb.Der zur Auswahl stehende Temperaturbereich umfasst 50 - 250 °C.Der voreingestellte Wert beträge 220 °C.
	Umluft: Die Kombination aus Ventilator und beiden Heizelementen sorgt fur eine gleichmäßige Wärme und spart bis zu 30 - 40% Energie. Das Gargut wird außenleich gebräunt und bleibt innen saftig und feucht. Hinweis: Die-se Funktion eignet sich zum Grillen und Braten großer Fleischstücke bei hohenen Temperaturen.Der zur Auswahl stehende Temperaturbereich umfasst 50 - 250 °C.Der voreingestellte Wert beträge 220 °C
	Grill: Der obere Grillheizkorper schaltet sich nach Bedarf ein und aus,um die gewünschteTemperatur beizubehalten.Innerhalb des Temperaturbereichs von 180 - 240 °C kann jeder beliebige Temperatur gewählt werden.Der vorein-gestellte Wert beträge 210 °C.
	Großflächengrill: Die beiden oberen Heizelemente sind bei dieser Funktion eingeschaltet.Innerhalb des Temperaturbereichs von 180 - 240 °C kann jeder beliebige Temperatur gewählt werden.Der vorein-gestellte Wert beträge 210 °C.
	Grill-Bratsystem: Die beiden oberen Heizelemente inklusive Ventilator sind eingeschaltet.Der zur Auswahl stehende Temperaturbereich umfasst 180 - 240 °C.Der voreingestellte Wert beträge 210 °C.
	Heißluft: Der Umluftventilator ist von einem Ringheizkorper umgeben,der als zusätzliche Wärmequelle für dasHeißluftgaren dient.Im Heißluftbetrieb schalten sich der Ventilator automatisch zu. Die dadurch optimierte Luftzin-kulation sorgt fur eine gleichmäßige Temperatur im Garraum. Der zur Auswahl stehendeTemperaturbereich umfasst 50 - 240 °C.Der voreingestellte Wert beträge 180 °C.

BEDIENUNGSANLEITUNG

1. Einstellung der Uhr

Nachdem das Gerät an die Stromversorgung angeschlossen wurde, erscheint auf dem Display die Anzeige „0:00".

1> Drücken Sie die Taste. Daraufhin blinken die Ziffern für die Stunden. 2> Stellen Sie durch Betätigen des Drehreglers „K2" die gewünschte Stunde (zwischen 0 und 23) ein. 3> Drücken Sie die Taste. Daraufhin blinken die Ziffern für die Minuten. 4> Stellen Sie durch Betätigen des Drehreglers „K2" die gewünschten Minuten (zwischen 0 und 59) ein. 5> Drücken Sie die Taste „ü", um die Eingabe zu bestätigen und den Einstellungsmodus zu verlassen. „:"

blinkt nun und die eingestellte Zeit wird angezeigt.

Hinweis: Die Uhrzeit wird im 24-Stunden-Format angezeigt. Wird die Uhrzeit nach dem Einsatz des Gerätes nicht eingestellt, zeigt sie weiterhin 0:00 an.

2. Einstellung der Heizart

1> Wählen Sie durch Betätigen des Drehreglers „K1" die gewünschte Garfunktion. Das entsprechende Symbol leuchtet daraufhin in der Anzeige. 2> Stellen Sie durch Betätigen des Drehreglers „K2" die Temperatur ein. 3> Starten Sie den Garvorgang durch Drücken der Taste. 4> Wenn Schritt 2 übersprungen wird, starten Sie den Garvorgang mit der Taste „®". Standardmäßig ist eine Garzeit von 9 Stunden eingestellt. Die voreingestellte Temperatur erscheint auf dem LED-Display.

HINWEIS:

1> Die Garzeit wird mit Hilfe der Drehregler in folgenden Intervallen eingestellt: 0 bis 30 Minuten: in 1-Minuten-Schritten. 30 Minuten bis 9 Stunden: in 5-Minuten-Schritten. 2> Die Temperatureinstellung erfolgt in Schritten von 5 °C, bei der Grillfunktion in Schritten von 30 °C. 3> Durch Betätigen des Drehreglers „K1“ können Sie zu Beginn des Garvorgangs die gewünschte Garzeit

einstellen. Bestätigen Sie Ihre Eingabe anschließend mit der Taste.

Wenn die Taste "D" nicht binnen 3 Sekunden gedrückt wird, wird die Garzeit auf den vorherigen Wert zurückgesetzt und der Garvorgang mit dieser Einstellung fortgesetzt.

4> Stellen Sie durch Betätigen des Drehreglers „K2“ zu Beginn des Garvorgangs die gewünschte Temperatur ein. Die entsprechende Anzeige leuchtet daraufhin auf.

Starten Sie den Garvorgang mit der Taste „Start“. Wenn die Taste „Start“ nicht binnen 3 Sekunden gedrückt wird, wird die Temperatur auf den vorherigen Wert zurückgesetzt und der Garvorgang mit dieser Einstellung fortgesetzt.

3. Einsetzen der Lampe

1> Wählen Sie die gewünschte Funktion durch Betätigen des Drehreglers „K1“. Daraufhin leuchtet das zugehörige Symbol. 2> Starten Sie den Vorgang mit der Taste. Die Anzeige „0:00“ sowie das Lampensymbol leuchten auf und der Doppelpunkt „:“ blinkt.

4. Abfrage von Einstellungen

In folgenden Modi können Sie die aktuellen Einstellungen abfragen. Nach 3 Sekunden kehrt die Anzeige jeweils wieder in den eigenen Status zurück.

1> Während des Betriebs können Sie durch Drücken der Taste „Uhr“ die aktuelle Zeit abrufen (sofern die Uhr eingestellt wurde). Falls der Kurzzeitmesser programmiert wurde, können Sie sich die eingestellte Zeit durch Drücken der Taste „Kurzzeitmesser“ anzeigen lassen. 2> Beim aktivierten Kurzzeitmesser können Sie sich durch Drücken der Taste „Uhr“ die aktuelle Uhrzeit anzeigen lassen (sofern die Uhr eingestellt wurde). 3> Während die Uhrzeit angezeigt wird, können Sie sich durch Drücken der Taste „Startzeit“ die Startzeitvorwahl anzeigen lassen.

5. Kindersicherung

Aktivieren der Kindersicherung: Drücken Sie gleichzeitig 3 Sekunden lang die Tasten „A“ und „B“. Es ertönt ein langer Signalton und das Symbol „Kindersicherung“ leuchtet auf.

Deaktivieren der Kindersicherung: Drücken Sie gleichzeitig 3 Sekunden lang die Tasten „A“ und „B“. Es ertönt ein langer Signalton, der anzeigt, dass die Kindersicherung nun deaktiviert ist.

Hinweis: Wenn Sie den Garvorgang während des Betriebs abbrechen möchten, drücken Sie kurz die Stopp-Taste. Ein zu langes Drücken der Stopp-Taste wird vom Gerät als ungültig interpretiert.

6. Kurzzeitmesser:

Das Gerät verfügt über einen Kurzzeitmesser, dessen Zeit auf einen Wert zwischen 0:01 und 9:59 Stunden programmiert werden kann. Diese Funktion kann nur eingestellt werden, während sich das Gerät im Stand-by-Modus befindet. Um den Kurzzeitmesser einzustellen, gehen Sie wie folgt vor:

1> Drücken Sie die Taste für den Kurzzeitmesser. 2> Stellen Sie durch Betätigen des Drehreglers „K2" die Stunden für den Kurzzeitmesser ein (zwischen 0 und 9).

3> Drücken Sie erneut die Taste für den Kurzzeitmesser. 4> Stellen Sie durch Betätigen des Drehreglers „K2" die Minuten für den Kurzzeitmesser ein (zwischen 0 und 59). 5> Bestätigen Sie die eingestellte Zeit mit der Taste. Die Zeit wird nun heruntergezählt.

Hinweis: Nach Ablauf der eingestellten Zeit ertönt 10 Mal hintereinander ein Signalton.

Sie können den Kurzzeitmesser während der Einstellung durch Drücken der Taste abbrechen.

Nach bereits erfolgter Aktivierung können Sie den Kurzzeitmesser durch zweimaliges Betätigen der Stopp-Taste abbrechen.

7. Start/Pause/Abbrechen

1> Um den Garvorgang nach eingestellter Garzeit zu starten, drücken Sie die Taste. Um den Garvorgang bei unterbrochenem Betrieb wieder fortzusetzen, drücken Sie. 2> Um den Garvorgang zu unterbrechen, drücken Sie einmal die Taste „III". Drücken Sie zweimal die Taste „II", um den Garvorgang abzubrechen.

8. Energiesparfunktion

1> Während sich das Gerät im Bereitschafts- bzw. Kurzzeitmessermodus befindet, können Sie durch 3-sekündiges Betätigen der Taste in den Energiesparmodus wechseln. Auch das LED-Display schaltet sich dann aus und wechselt in den Energiesparmodus. 2> Wenn im Bereitschaftsmodus 10 Minuten lang keine Aktion erfolgt, schaltet sich das LED-Display aus und der Energiesparmodus wird aktiviert. 3> Das Betätigen einer beliebigen Taste bzw. eines Drehreglers führt zum

Abbruch des Energiesparmodus.

9. Startzeitvorwahl

1> Die Startzeitvorwahl funktioniert nur, wenn zuvor die Uhrzeit eingestellt wurde. Die Startzeit, zu der das Gerät eingeschaltet werden soll, muss in gleicher Weise wie die übliche Uhrzeit eingestellt werden (a> Taste für die Startzeitvorwahl „d" drücken. b> Mit Drehregler „K2" die Stunden der Startuhrzeit einstellen. Die Stundeneingabe sollte bei einer Zahl zwischen 0 und 23 liegen. c> Drücken Sie die Taste für die Startzeitvorwahl „s" erneut. d> Mit Drehregler „K2" die Minuten der Startuhrzeit einstellen. Die Minuteneingabe sollte bei einer Zahl zwischen 0 und 59 liegen. Drücken Sie diesmal jedoch keinesfalls das Uhrensymbol. Wählen Sie als Nächstes mit dem Drehregler „K1" die Funktion aus. 2> Drücken Sie die Taste, um Garzeit und Temperatur einzustellen. Stellen Sie die Uhrzeit mit dem Drehregler „K1" und die Temperatur mit dem Drehregler „K2" ein. 3> Beenden Sie die Einstellung mit der Taste. Auf der Anzeige leuchten sowohl die Uhr als auch das Symbol für die Startzeitvorwahl. Keine anderen Funktionssymbole werden dargestellt. Sie können sich durch Betätigung der Taste die Startzeit anzeigen lassen. Nach 3 Sekunden kehrt die Anzeige wieder zur Uhr zurück.

4> Sobald die Startuhrzeit erreicht wird, ertönt ein Signalton und der Garvorgang wird automatisch gestartet. Das Symbol für die Startzeitvorwahl „Ü" erlischt und das Display zeigt wieder die üblichen Symbole an.

Hinweis:

1. Bei folgenden Funktionen ist die Startzeitvorwahl nicht möglich: Lampe, Auftauen und Kerntemperatursensor.
2. Wenn Sie während der Startzeitvorwahl die Stopp-Taste einmalig betätigen, werden Uhrzeit und Temperatur der Startzeitvorwahl angezeigt, während das Menüsymbol kontinuierlich leuchtet. Wenn Sie die Stopp-Taste erneut drücken, kehrt die Anzeige zur Uhr zurück. Drücken Sie die Start-Taste, kehren Sie zur Startzeitvorwahl zurück.
3. Der Kurzzeitmesser funktioniert nicht in Verbindung mit der Startzeitvorwahl.

10. Hinweis

1> Die Ofenlampe brennt bei allen Funktionen. 2> Wenn nach Einstellung des Garprogramms die Taste „ nicht innerhalb von 5 Minuten gedrückt wird, wird wieder die aktuelle Uhrzeit angezeigt oder der Bereitschaftsmodus aktiviert. Das eingestellte Programm wird dann wieder verworfen. 3> Bei kräftigem Drücken der Taste für den Signalton ertönt der Signalton. Achtung: Wenn die Taste nicht richtig gedrückt wird, wird kein Signalton ausgegeben. 4> Sobald der Garvorgang beendet ist, ertönt fünf Mal hintereinander ein Signalton.

ZUBEHÖR

Gitterrost: für Grillgut, Kuchenformen, zum Braten und Grillen.

Backblecheinschübe: Die Backblecheinschübe an der rechten und linken Seite des Geräts können zur Reinigung der Innenwände herausgenommen werden (modellabhängig).

Universalbackblech: Zur Zubereitung größerer Mengen wie z. B. von saftigem Kuchen, Gebäck, Tiefkühlkost usw. oder zum Auffangen von Fett/Flüssigkeiten und Fleischsaft.

Teleskopauszüge: Manche Modelle sind für eine einfachere Bedienung des Geräts mit Teleskopauszügen ausgestattet. Die Teleskopauszüge lassen sich zur Reinigung durch Lösen der Schrauben auseinandernehmen (modellabhängig).

ACHTUNG BEIM EINSCHIEBEN VON ROST ODER BLECH:

Um einen sicheren Betrieb des Geräts zu gewährleisten, ist unbedingt darauf zu achten, dass Rost oder Blech ordnungsgemäß zwischen den seitlich angebrachten Einschubschienen eingeführt werden. So kann heiliges Gargut beim Entnehmen des Rosts oder Blechs nicht so leicht verrutschen.

AUSWECHSELN DER OFENLAMPE

Gehen Sie zum Auswechseln der Ofenlampe wie folgt vor:

1> Trennen Sie das Gerät vom Netz oder schalten Sie den Schutzschalter der Steckdose aus.

2> Schrauben Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn ab (eventuell ist sie etwas schwergängig). Tauschen Sie die Lampe gegen eine neue gleichen Typs aus.

3> Schrauben Sie die Glasabdeckung der Lampe wieder an.

HINWEIS: Es dürfen nur Halogenlampen verwendet werden, die für 25 - 40 W/220 V-240 V und eine Temperatur von 300 °C ausgelegt sind.

FESTSCHRAUBEN DES GERÄTS AM SCHRANK

1. Setzen Sie den Backofen in die Gerätenische des Schranks ein.
2. Öffnen Sie die Gerätetür.
3. Stecken Sie die beiden Distanzstücke „A" in die Montagebohrungen am Geräterahmen und schrauben Sie das Gerät anschließend mit den beiden Schrauben „B" am Schrank fest.

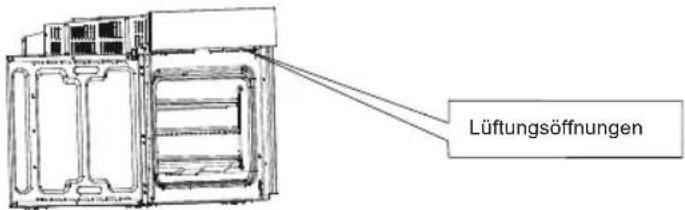

LUFTUNGSÖFFNUNGEN

Wenn die Temperatur nach Beendigung des Garvorgangs, bei einer Garpause oder im Bereitschaftsmodus in der Mitte des Garraums bei 75 °C oder darüber liegt, läuft das Kühlgebläse noch 15 Minuten lang nach. Sinkt die Temperatur in der Mitte des Garraums vorher unter 75 °C, schaltet sich das Kühlgebläse schon früher aus.

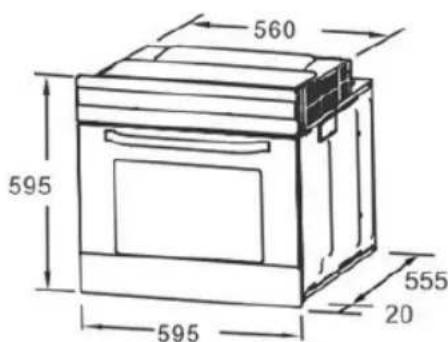

EINBAU

HINWEIS: Die Zahl mitgelieferter Zubehörteile richtet sich nach dem jeweils gekauften Gerät.

REINIGUNG UND PFLEGE

Für ein ansprechendes Erscheinungsbild und eine zuverlässige Funktion sollten Sie das Gerät stets sauber halten. Das moderne Design des Gerätes reduziert Reinigung und Pflege auf ein Minimum. Die Komponenten des Gerätes, die mit Lebensmitteln in Kontakt kommen, müssen regelmäßig gereinigt werden.

Trennen Sie das Gerät stets vom Netz, bevor Sie Reinigungs- bzw. Wartungsarbeiten durchführen. Schalten Sie alle Funktionen AUS. Das Gerät ist leichter zu reinigen, wenn es noch handwarm ist. ■ Reinigen Sie die Flächen des Gerätes mit einem angefeuchteten Tuch, einer weichen Bürste oder einem weichen Schwamm und trocknen Sie anschließend nach. Verwenden Sie zum Entfernen starker Verschmutzungen heißes Wasser und ein nicht-scheuerndes Reinigungsmittel. - Verwenden Sie zum Reinigen der Glasscheibe in der Gerätetür keine scheuernden Reinigungsmittel oder scharfen Metallschaber, da diese die Oberfläche zerkratzen oder das Glas beschädigen können. Entfernen Sie säurehaltige Substanzen (Zitronensaft, Essig) immer sofort von Komponenten aus Edelstahl. Keine Hochdruckreiniger verwenden. Reinigen Sie die Backbleche mit einem handelsüblichen Geschirrspülmittel.

Dieses Gerät ist mit Kennzeichnungen nach der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) versehen.

Indem Sie eine sachgemäße Entsorgung sicherstellen, tragen Sie dazu bei, andernfalls drohenden Schaden für die Umwelt und die menschliche Gesundheit abzuwenden. Das auf dem Produkt angebrachte Symbol weist darauf hin, dass dieses nicht über den Hausmüll entsorgt werden darf. Stattdessen ist es auf dem jeweils zuständigen Wertstoffhof für Elektro- und Elektronikgeräte gemäß den vor Ort geltenden Umweltschutzvorschriften und Entsorgungsvorgaben zu entsorgen. Für nähere Informationen zu Verwertung, Rückgewinnung und Recycling des Produkts wenden Sie sich an Ihre Stadtverwaltung, Ihr Hausmüllentsorgungsunternehmen oder den Händler, bei

dem Sie das Gerät gekauft haben.

Austausch der Türabdeckleiste und Drehhalterungen

Vorbereitung

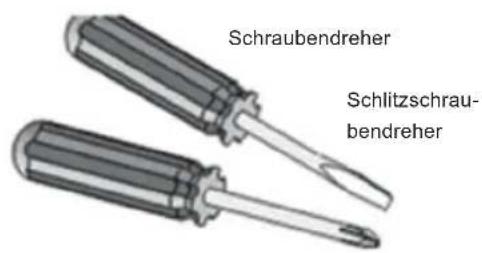

Der Großteil der eventuell benötigten Werkzeuge ist nachfolgend abgebildet. Einige der Werkzeuge sind optional.

Kreuzschlitzschraubenzieher

Mutterndreher

Kabelzange

Seitenschneider

Demontage der Komponenten

Ausbau der Gerätetür

Schritt 1: Öffnen Sie die Gerätetür vollständig.

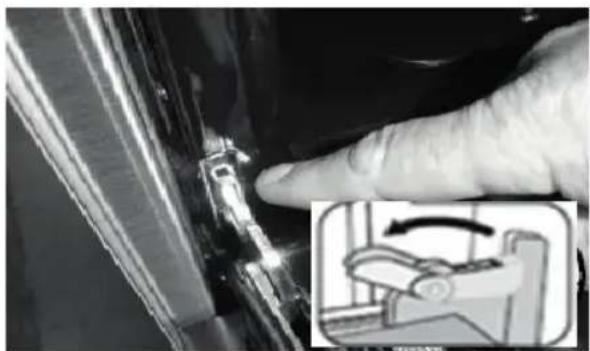

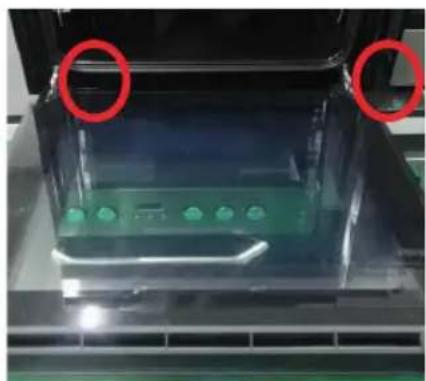

Schritt 2: Ziehen Sie die Bügel auf den beiden Scharnieren bis zum Anschlag heraus.

Scharnier mit Bügel

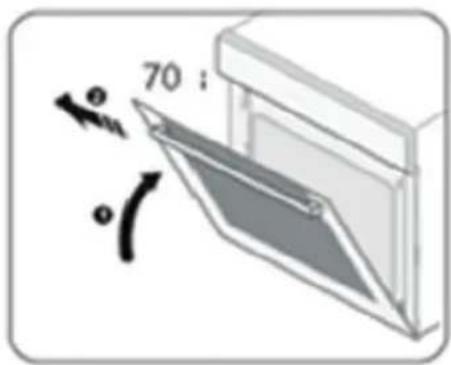

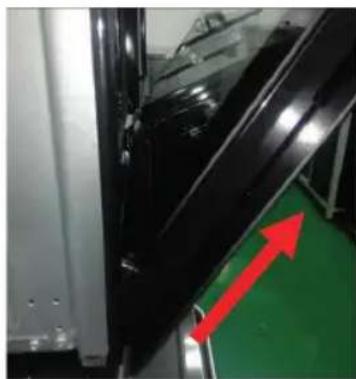

Schritt 3: Schließen Sie die Gerätetür bis zu einem Winkel von ca. 30°. Heben Sie die Tür beidseitig mit je einer Hand an und ziehen Sie sie vorsichtig heraus.

Warnung: Wenden Sie keine Gewalt an. Sonst könnte die Glasscheibe zerbrechen.

Warnung: Die Scharnierfedern können nachgeben, wodurch es zu Verletzungen kommen kann.

Warnung: Der Türgriff ist keinesfalls ein Halte- oder Transportgriff. Zerlegen der Gerätetür.

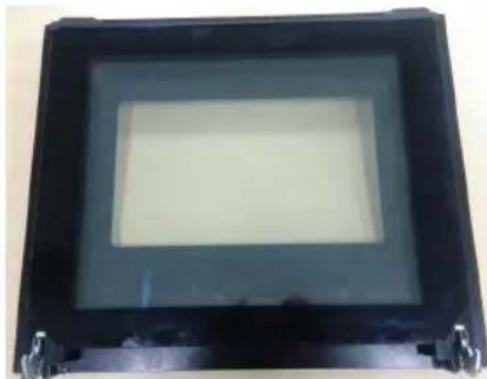

Schritt 1: Entfernen Sie die Gerätetür und legen Sie sie flach mit einer weichen Unterlage auf die Arbeitsplatte (siehe dazu Abbildung 2.1).

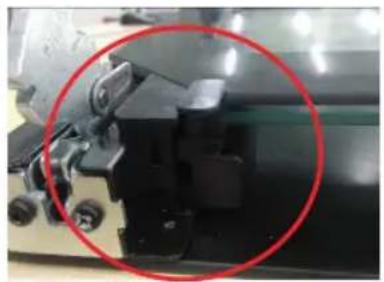

Schritt 2: Öffnen Sie die Drehhalterung wie in folgender Abbildung zu sehen.

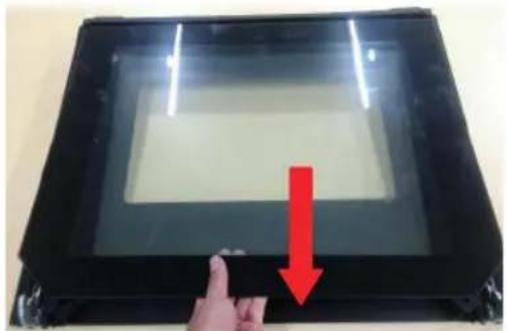

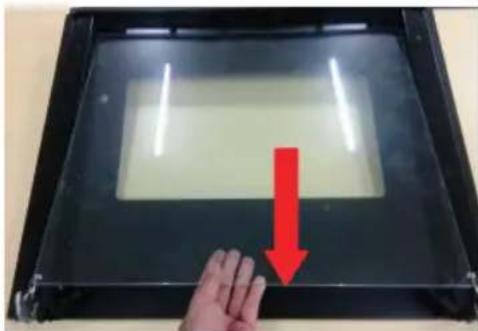

Schritt 3: Heben Sie die äußere Glasscheibe der Gerätetür an und ziehen Sie sie heraus. Gehen Sie mit der mittleren Glasscheibe ebenso vor.

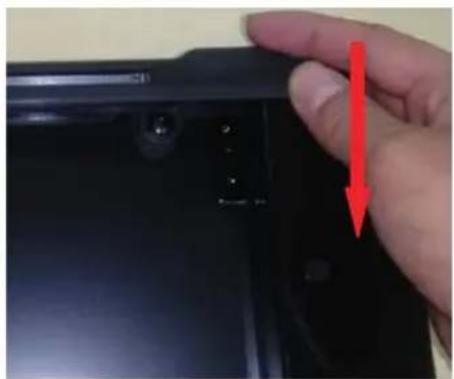

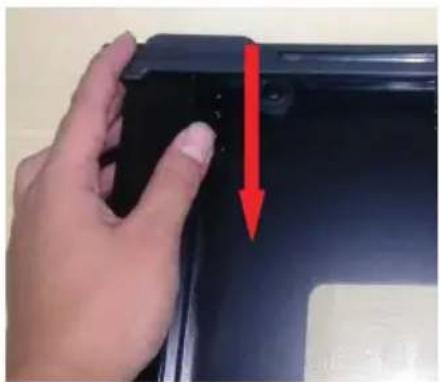

Schritt 4: Schieben Sie die Türabdeckleiste mit der linken Hand hin zur Mitte (1) und ziehen Sie die Leiste dann mit der rechten Hand nach rechts offen (2).

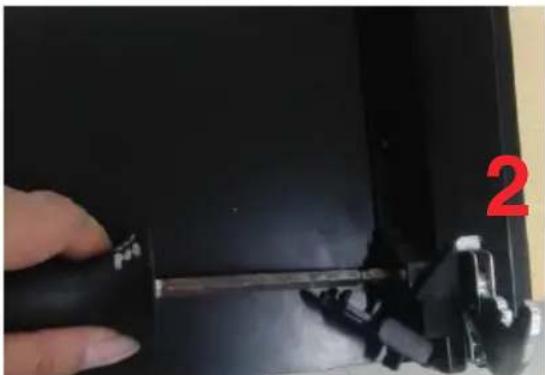

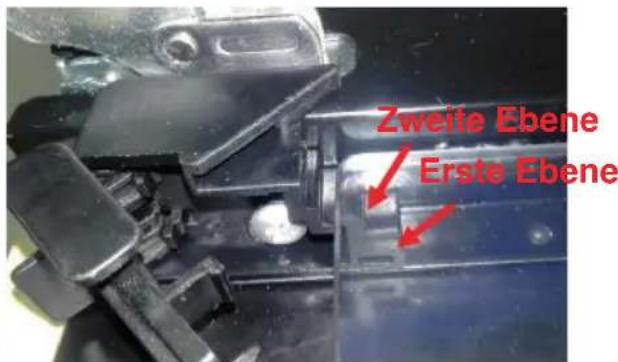

Schritt 5: Lösen Sie die Drehhalterung mit Hilfe des Schraubendrehers und entfernen Sie sie anschließend vom Türrahmen.

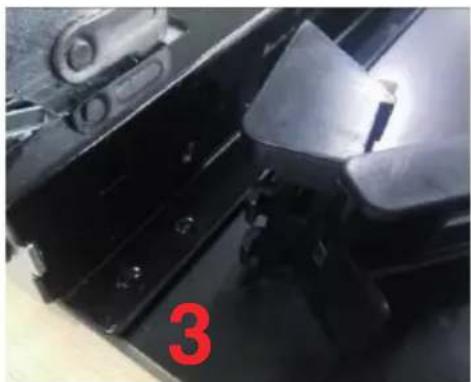

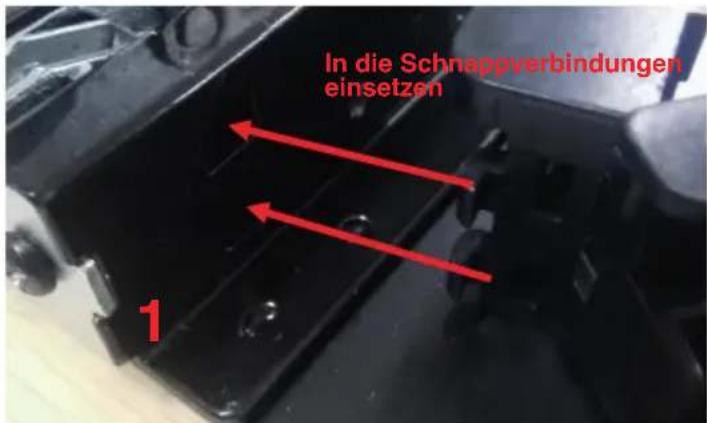

Schritt 6: Tauschen Sie die Drehhalterung aus und setzen Sie die neuen in die Schnappverbindungen ein. Befestigen Sie sie mit den Schrauben.

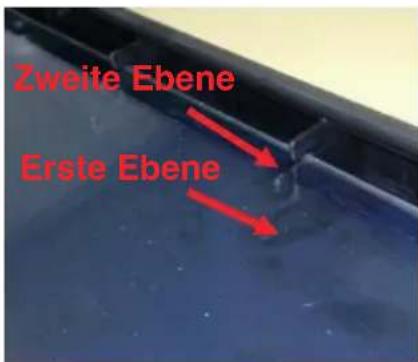

Schritt 7: Befestigen Sie die neue Turabdeckleiste und achten Sie auf einen festen Sitz.

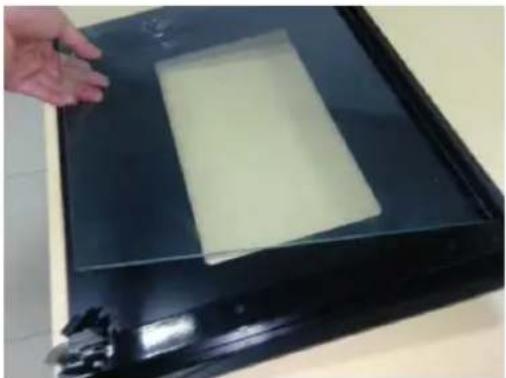

Schritt 8: Setzen Sie die mittlere Glasscheibe wieder in die Tür ein und achten Sie darauf, dass sie bei 3-Scheiben-Türen in der zweiten Ebene der oberen Abdeckung eingesetzt werden muss. Bei 4-Scheiben-Türen muss in der ersten Ebene eine weitere mittlere Glasscheibe eingesetzt werden.

Schritt 9: Setzen Sie die äußere Glasscheibe ein und schließen Sie die Austauscharbeiten ab.

4. Informationsfunktion
