BEDIENUNGSANLEITUNG Swing H1 Ecoline Plus MIELE

• de Gebrauchsanweisung Handstaubsauger en Vacuum cleaner operating instructions fr Mode d'emploi pour aspirateur balai nl Gebruiksaanwijzing steelstofzuigers it Istruzioni d'uso scopa elettrica M.-Nr. 09 884 180 HS07de p. 3
• en p. 22
• fr p. 41
• nl p. 59
• it p. 77
• 2Sicherheitshinweise und Warnungen Ihr Beitrag zum Umweltschutz Gerätebeschreibung Vor dem Gebrauch Verwendung des mitgelieferten Zubehörs Gebrauch Anschlusskabel abwickeln p. 13
• Teleskopsaugrohr einstellen p. 13
• Staubsauger anschließen p. 13
• Ein- und Ausschalten p. 13
• Bodendüse einstellen p. 13
• Abstellen und Aufbewahren Wartung Wo bekomme ich Staubbeutel und Filter? p. 15
• Welche Staubbeutel und Filter sind richtig? p. 15
• Wann tausche ich den Staubbeutel aus? p. 15
• Wie tausche ich den Staubbeutel aus? p. 16
• Wann tausche ich den Motorschutzfilter aus? p. 16
• Wie tausche ich den Motorschutzfilter aus? p. 16
• Wann tausche ich den Abluftfilter aus? p. 16
• Wie tausche ich den Abluftfilter AirClean aus? p. 16
• Wie tausche ich den Abluftfilter Active AirClean und AirClean+ aus? p. 17
• Abluftfilter umrüsten p. 17
• Wann tausche ich die Fadenheber aus? p. 18
• Wie tausche ich die Fadenheber aus? Pflege Störungen Kundendienst Garantiebedingungen Nachkaufbares Zubehör de - Inhalt 3Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Ge p. 18

brauch kann zu Schäden an Personen und Sachen füh

ren. Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Staubsauger. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter. Schalten Sie den Staubsauger immer nach dem Ge- brauch, vor jedem Zubehörwechsel und vor jeder Reini- gung / Wartung aus. Ziehen Sie den Netzstecker aus der Steckdose. Bestimmungsgemäße Verwendung

Dieser Staubsauger ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Umgebungen verwendet zu werden.

Dieser Staubsauger ist für das tägliche Saugen von Tep- pichen, Teppichböden und unempfindlichen Hartböden geeignet.

Dieser Staubsauger ist nicht für den Gebrauch im Au

ßenbereich bestimmt. de - Sicherheitshinweise und Warnungen

Benutzen Sie den Staubsauger ausschließlich zum Auf

saugen von trockenem Sauggut. Menschen und Tiere dür

fen Sie mit dem Staubsauger nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Auf- sicht oder Anweisung durch eine verantwortliche Person benutzen. Kinder im Haushalt

Kinder unter acht Jahren müssen vom Staubsauger fern- gehalten werden, es sei denn, sie werden stängig beauf- sichtigt.

Kinder ab acht Jahren dürfen den Staubsauger nur ohne Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie diesen sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung er- kennen und verstehen können.

Kinder dürfen den Staubsauger nicht ohne Aufsicht rei

Beaufsichtigen Sie Kinder, die sich in der Nähe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen. de - Sicherheitshinweise und Warnungen 5Technische Sicherheit

Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sichtbare Schäden. Nehmen Sie ei

nen beschädigten Staubsauger nicht in Betrieb.

Vergleichen Sie die Anschlussdaten auf dem Typen- schild des Staubsaugers (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbe- dingt übereinstimmen.

Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

Der Staubsauger kann bei ungünstigen Netzverhältnis- sen zu vorübergehenden Spannungsabsenkungen führen. Ist die Netzimpedanz am Anschlusspunkt zum öffentlichen Netz größer als 0,457 Ohm, können weitere Maßnahmen erforderlich sein, bevor der Staubsauger an diesem An- schluss bestimmungsgemäß betrieben werden kann. Wenn nötig, kann die Impedanz beim örtlichen Energiever- sorgungsunternehmen erfragt werden.

Eine Reparatur des Staubsaugers während der Garan- tiezeit darf nur von einem von Miele autorisierten Kunden- dienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers und ziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Anschlusskabel, Netzstecker und Steckdose können be

schädigt werden und Ihre Sicherheit gefährden. de - Sicherheitshinweise und Warnungen

Benutzen Sie den Staubsauger nicht, wenn das An

schlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur gegen ein Originalkabel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Werkkun

dendienst vorgenommen werden.

Die Steckdose am Staubsauger (je nach Modell) darf nur für die in dieser Gebrauchsanweisung angegebenen Miele Elektrobürsten verwendet werden.

Tauchen Sie den Staubsauger niemals in Wasser und reinigen Sie ihn nur trocken oder mit einem leicht feuchten Tuch.

Lassen Sie Reparaturen nur von einer von Miele autori- sierten Fachkraft ausführen. Durch unsachgemäße Repa- raturen können erhebliche Gefahren für den Benutzer ent- stehen. Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbeutel, Motorschutzfilter und Abluftfilter.

Wenn kein Staubbeutel eingesetzt ist, kann der Staub- raumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.

Vermeiden Sie beim Saugen mit einer Saugdüse oder dem Saugrohr, in Kopfnähe zu kommen.

Saugen Sie keine brennenden oder glühenden Gegen

stände, wie z. B. Zigaretten oder scheinbar verloschene Asche bzw. Kohle, auf. de - Sicherheitshinweise und Warnungen

Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampu

nierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.

Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elek

trisch leitfähig sein.

Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind. Zubehör

Fassen Sie beim Saugen mit einer Miele Elektro- oder Turbobürste nicht in die laufende Bürstenwalze.

Die Miele Elektrobürste ist ein motorisch angetriebenes Zusatzgerät, speziell für Miele Staubsauger. Das Betreiben des Staubsaugers mit einer Elektrobürste eines anderen Herstellers ist aus Sicherheitsgründen nicht erlaubt.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dafür kann der Hersteller die Sicherheit gewährleisten. Miele haftet nicht für Schäden, die durch bestimmungs- widrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnun

gen verursacht werden. de - Sicherheitshinweise und Warnungen 8Entsorgung der Verkaufsver

packung Die Verpackung schützt den Staubsau- ger vor Transportschäden. Die Verpa

ckungsmaterialien sind nach umwelt

verträglichen und entsorgungstechni

schen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ge

ben Sie die Verpackung zur Entsor- gung in die dualen Systeme (z. B. gel- ber Sack / gelbe Tonne). Entsorgung der Staubbeutel und der eingesetzten Filter Staubbeutel und Filter sind aus umwelt- verträglichen Materialien hergestellt. Die Filter können Sie über den norma- len Hausmüll entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er kei- nen im Hausmüll verbotenen Schmutz enthält. Entsorgung des Altgerätes Entnehmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die ein

gesetzten Filter und geben Sie diese Teile in den Hausmüll. Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate

rialien. Sie enthalten aber auch schädli- che Stoffe, die für ihre Funktion und Si- cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. Nutzen Sie stattdessen die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie- ren Sie sich gegebenenfalls bei Ihrem Händler. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf

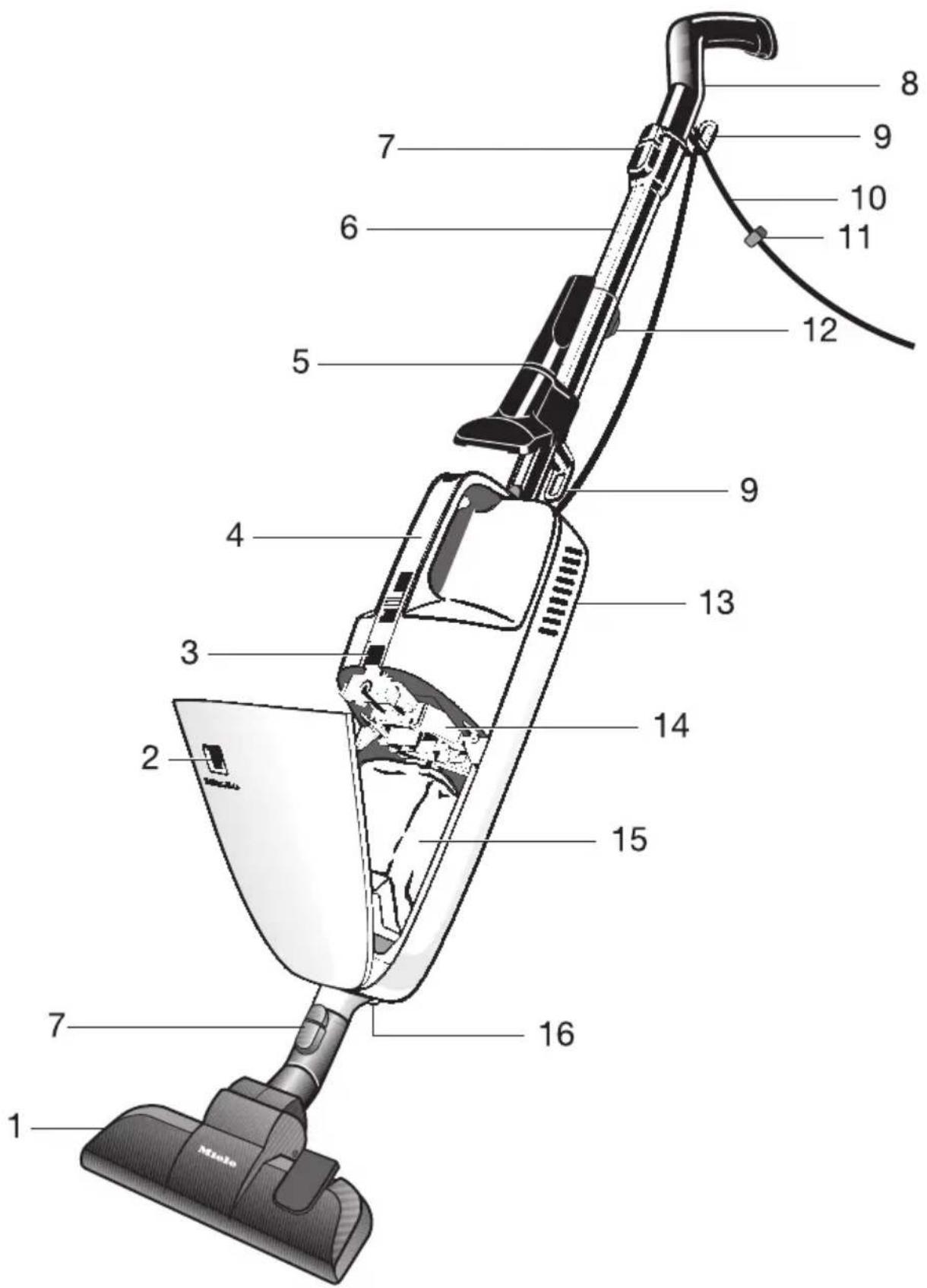

bewahrt wird. de - Ihr Beitrag zum Umweltschutz 9de - Gerätebeschreibung 10a Bodendüse * b Staubbeutel-Wechselanzeige c Verschlusstaste für Staubraumdeckel d Tragegriff mit Bedienfläche e Zweiteiliges Zubehör am Zubehörclip * f Saugrohr * g Entriegelungstasten h Handgriff mit Rutschstopper und Aufhängeöffnung i Kabelhaken für Anschlusskabel j Anschlusskabel k Kabelclip l Verstellknopf für Teleskoprohr * m Klappe für Abluftfilter (Rückseite) n Motorschutzfilter o Staubbeutel p Steckdose für Elektrobürste *

• je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter- schiedlich bzw. nicht vorhanden. Einzelne Modelle sind serienmäßig mit einem der folgenden Zubehörteile ausge- stattet, die in dieser Gerätebeschreibung nicht abgebildet sind. Diesen Staubsau- gern liegt eine separate Gebrauchsanweisung des entsprechenden Zubehörteils bei.

Turbobürste de - Gerätebeschreibung 11Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Aus

klappseiten am Ende dieser Ge

brauchsanweisung. Vor dem Gebrauch Saugrohr einstecken (Abb. 1) ^ Stecken Sie das Saugrohr mit der quadratischen Prägung nach oben in das Staubsaugergehäuse und dre

hen Sie es bis zum deutlichen Einras- ten etwas hin und her. Saugrohr abnehmen ^ Drücken Sie die Entriegelungstaste (Bilddetail) und ziehen Sie das Saug- rohr mit einer leichten Drehung aus dem Staubsaugergehäuse. Handgriff und Saugrohr zusammen- stecken (Abb. 2) ^ Stecken Sie den Handgriff mit der quadratischen Prägung nach oben in das Saugrohr und drehen Sie ihn bis bis zum deutlichen Einrasten etwas hin und her.

Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander tren- nen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr. Sie können den Handgriff auch direkt in das Staubsaugergehäuse stecken (Abb. 3). Der Staubsauger ist dann für verschie

dene Arbeiten handlicher, z. B. zum Absaugen von Matratzen, Polstermö

beln usw. Bodendüse aufstecken (Abb. 4)

Stecken Sie die Bodendüse nach links und rechts drehend auf den Saugstutzen des Staubsaugers, bis die Verriegelung deutlich einrastet.

Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander tren

nen möchten und ziehen Sie die Bo

dendüse mit einer leichten Drehung ab. Sie können das Saugrohr auch auf den Saugstutzen des Staubsaugers stecken (Abb. 5). Das ist praktisch, wenn Sie z. B. unter Möbelstücken mit geringem Abstand zum Fußboden saugen möchten. Anschlusskabel aufwickeln (Abb. 6) Wenn Sie den Staubsauger nicht benut- zen, können Sie das Anschlusskabel über die beiden Kabelhaken aufwi- ckeln. Das Anschlusskabel rollt nicht ab, wenn Sie den Kabelclip verwenden (siehe Bilddetail). Verwendung des mitgelieferten Zubehörs (Abb. 7) Folgendes Zubehör liegt bei: a Zubehörclip (je nach Modell serienmäßig) b Fugendüse c Polsterdüse Zubehörclip (Abb. 8) (je nach Modell serienmäßig)

Stecken Sie den Zubehörclip bei Be

darf auf das Saugrohr.

12^ Schieben Sie den Zubehörclip bis zum Einrasten über den Ring des Ka

belhakens. Der Zubehörclip dient zur Aufbewahrung des mitgelieferten Zubehörs (Abb. 9). Gebrauch Anschlusskabel abwickeln (Abb. 10) Der untere Kabelhaken ist schwenkbar.

Schwenken Sie ihn nach oben, um das Anschlusskabel abzunehmen. Teleskopsaugrohr einstellen (Abb. 11) (je nach Modell) Das Teleskopsaugrohr besteht aus zwei ineinander gesteckten Rohrteilen, die Sie auf die jeweils bequemste Län- ge auseinander ziehen können. ^ Drücken Sie den Verstellknopf und stellen Sie das Teleskopsaugrohr auf die gewünschte Länge ein. Staubsauger anschließen (Abb. 12) ^ Stecken Sie den Stecker in eine mit mindestens 10 A abgesicherte Netzsteckdose.

Führen Sie das Anschlusskabel beim Saugen durch die Klemmmulde des Kabelhakens am Handgriff (siehe Bilddetail). Das Anschlusskabel wird optimal ge

führt, so dass es beim Saugen nicht stört. Außerdem verhindern Sie, dass es am Eingang zum Staubsauger abknickt. Ein- und Ausschalten (Abb. 13 + 14) Am Tragegriff sind zwei räumlich vonein- ander getrennte Bedienflächen ange

bracht. Sie können wählen, welche der Bedienflächen Sie benutzen. Doppelschiebeschalter 0 = Gerät ist ausgeschaltet min. = reduzierte Saugleistung Wählen Sie min., wenn sich der Staubsauger beim Absaugen leichter Teile, z. B. Gardinen oder Brücken, festsaugt. max. = maximale Saugleistung Wählen Sie max. beim Einsatz einer Turbobürste. ^ Zum Einschalten den Regler auf max. stellen. ^ Zum Ausschalten den Regler bis zum Anschlag auf 0 schieben. Bodendüse einstellen (Abb. 15 + 16) Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeig

net. Das Miele Bodenpflege Sortiment bietet für andere Bodenbeläge oder Spezial- anwendungen passende Bodendüsen, -bürsten und -vorsätze (siehe Kapitel "Nachkaufbares Zubehör"). Beachten Sie in erster Linie die Rei

nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

13Saugen Sie Teppiche und Teppichbö

den mit versenkten Borsten:

Drücken Sie die Fußtaste %. Saugen Sie unempfindliche ebene Hartböden und Böden mit tiefen Fugen oder Ritzen mit herausgestellten Bors

ten: ^ Drücken Sie die Fußtaste ). Bodendüse AirTeQ (Abb. 16) Wählen Sie die Saugleistung min., wenn Ihnen die Schiebekraft der Bo- dendüse AirTeQ zu hoch erscheint. Abstellen und Aufbewahren In Saugpausen oder zum Aufbewahren können Sie den Staubsauger anlehnen (Abb. 17). Dazu ist am Handgriff ein Rutschstopper angebracht. Achten Sie darauf, dass Sie den Staubsauger ausschalten und in ei- nem standsicheren Winkel anleh- nen. Bei Verwendung einer Bodenbürste empfehlen wir, den Staubsauger auf

zuhängen, damit der Borstenkranz geschont wird. Zum Aufbewahren können Sie den Staubsauger bequem aufhängen. Dazu ist am Handgriff eine Aufhängeöffnung angebracht (Abb. 18). Wartung ,Schalten Sie den Staubsauger vor jeder Wartung aus und ziehen Sie den Netzstecker aus der Steck

dose. Das Miele Filtersystem besteht aus drei Komponenten (Abb. 19). a Staubbeutel b Motorschutzfilter c Abluftfilter Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müs- sen Sie diese Filter von Zeit zu Zeit aus- tauschen. Verwenden Sie nur Staubbeutel, Fil- ter und Zubehör mit dem "Original Miele"-Logo. Nur dann kann die Saugleistung des Staubsaugers op- timal ausgenutzt und das bestmögli- che Reinigungsergebnis erreicht werden. ,Die Verwendung von Staubbeu- teln aus Papier oder papierähnli- chen Materialien sowie von Staub- beuteln mit einer Halteplatte aus Pappe kann ebenso zu schwerwie- genden Schäden am Staubsauger führen und einen Verlust der Garan

tie nach sich ziehen wie der Einsatz von Staubbeuteln ohne "Original Miele"-Logo.

14Wo bekomme ich Staubbeutel und Filter? Original Miele Staubbeutel und Filter er

halten Sie bei Ihrem Fachhändler oder beim Miele Werkkundendienst sowie im Miele Onlineshop. Welche Staubbeutel und Filter sind richtig? Original Miele Staubbeutel mit gelber Halteplatte vom Typ K/K und Original Miele Filter erkennen Sie an dem "Origi- nal Miele"-Logo auf der Verpackung oder direkt auf dem Staubbeutel. In jeder Packung Miele Staubbeutel liegt zusätzlich ein Abluftfilter AirClean und ein Motorschutzfilter. Möchten Sie Original Miele Abluftfilter einzeln nachkaufen, so nennen Sie Ih

rem Fachhändler oder dem Miele Werk

kundendienst die Modellbezeichnung Ihres Staubsaugers, damit Sie die rich

tigen Teile bekommen. Sie können die

se Teile aber auch bequem im Miele Onlineshop bestellen. Wann tausche ich den Staubbeutel aus? (Abb. 20) Wenn die Farbskala das Anzeigefeld der Staubbeutel-Wechselanzeige rot ausfüllt, müssen Sie den Staubbeutel austauschen. Staubbeutel sind Einwegartikel. Ent- sorgen Sie volle Staubbeutel. Ver- wenden Sie diese nicht mehrfach. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers. Zur Prüfung ^ Stecken Sie die Bodendüse auf. ^ Schalten Sie den Staubsauger ein und stellen Sie den Saugleistungs- wähler auf maximale Saugleistung. ^ Heben Sie die Bodendüse ein Stück vom Fußboden ab. Funktion der Staubbeutel-Wechsel- anzeige Die Funktion der Anzeige ist auf Misch

staub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw. Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die An- zeige wird dann bereits "voll" anzeigen, selbst wenn der Staubbeutel noch nicht voll ist. Er muss dann ausgetauscht werden. Saugen Sie viele Haare, Teppich-, Woll

fusseln usw., so kann die Anzeige erst reagieren, wenn der Staubbeutel be

reits prall gefüllt ist.

15Wie tausche ich den Staubbeutel aus? (Abb. 21, 22 + 23)

Drücken Sie die Verschlusstaste und öffnen Sie den Staubraumdeckel bis zum Einrasten.

Greifen Sie in die Griffmulden der Hal

teplatte und schwenken Sie den Staub

beutel zunächst vom Saugstutzen, be- vor Sie ihn aus der Aufnahme ziehen. Beim Herausziehen schließt sich der Hygieneverschluss des Staubbeutels automatisch, so dass kein Staub ent- weichen kann. ^ Stecken Sie den neuen Staubbeutel bis zum Anschlag in die gelbe Auf- nahme. Lassen Sie ihn dabei so zu- sammengefaltet, wie Sie ihn der Ver- packung entnehmen. ^ Entfalten Sie den Staubbeutel im Staubraum so weit wie möglich. ^ Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird. ,Eine Leerbetriebssperre verhin- dert das Schließen des Staubraumde- ckels, wenn kein Staubbeutel einge- steckt ist. Keine Gewalt anwenden! Wann tausche ich den Motor

schutzfilter aus? Immer dann, wenn Sie eine neue Pa

ckung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staub

beutel liegt zusätzlich ein Motorschutz

filter. Wie tausche ich den Motorschutzfilter aus? (Abb. 24)

Öffnen Sie den Staubraumdeckel.

Klappen Sie den gelben Filterrah

men auf und tauschen Sie den Mo

torschutzfilter aus. ^ Schließen Sie den Filterrahmen bis zum Einrasten der Verriegelung. ^ Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung. Wann tausche ich den Abluftfilter aus? Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 25). a AirClean Tauschen Sie diesen Abluftfilter immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder Packung Miele Staubbeutel liegt zusätzlich ein Abluftfilter AirClean. b Active AirClean c AirClean+ Tauschen Sie diese Abluftfilter jeweils nach ca. einem Jahr. Den Zeitpunkt können Sie auf dem Abluftfilter notieren. Wie tausche ich den Abluftfilter AirClean aus? (Abb. 26, 27 + 28) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Drücken Sie die Taste an der Rück

seite des Staubsaugers und entneh

16^ Nehmen Sie den verbrauchten Ab

luftfilter AirClean an der sauberen Hy

gienefläche heraus. ^ Legen Sie den neuen Abluftfilter Air- Clean ein. Möchten Sie aber einen Abluftfilter Active AirClean oder AirClean+ ein

setzen, so beachten Sie dazu unbe- dingt das Kapitel "Abluftfilter umrüs- ten". ^ Setzen Sie die Klappe wieder ein und schließen Sie diese. Wie tausche ich den Abluftfilter Active AirClean und AirClean+ aus? (Abb. 29 + 30) Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. ^ Drücken Sie die Taste an der Rück- seite des Staubsaugers und entneh- men Sie die Klappe (Abb. 26). ^ Nehmen Sie den verbrauchten Ab- luftfilter Active AirClean oder AirCle

Setzen Sie den neuen Abluftfilter Ac

tive AirClean oder AirClean+ ein. Möchten Sie aber einen Abluftfilter AirClean einsetzen, so beachten Sie dazu unbedingt das Kapitel "Abluft

Setzen Sie die Klappe wieder ein und schließen Sie diese. Abluftfilter umrüsten Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 25). a AirClean b Active AirClean (SF-AAC 10) c AirClean+ (SF H 10) Selbstverständlich können Sie nach- träglich anstelle des serienmäßig einge

setzten Abluftfilters einen anderen der genannten Abluftfilter einsetzen. Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. Die Abluftfilter unterscheiden sich er- heblich in ihren Eigenschaften (siehe Kapitel "Nachkaufbares Zubehör"). Beim Umrüsten beachten (Abb. 31)

1. Wenn Sie anstelle des Abluftfilters a

einen Abluftfilter b oder c einsetzen, so müssen Sie zusätzlich das Filtergitter aus der Klappe herausnehmen und da- für den entsprechenden neuen Abluftfil- ter einsetzen.

2. Wenn Sie anstelle des Abluftfilters b

oder c einen Abluftfilter a einsetzen, so müssen Sie unbedingt ein Filtergitter * in die Klappe einsetzen.

• Filtergitter - siehe Kapitel "Nachkauf

bares Zubehör" Entfernen bzw. Einsetzen des Filter

Fassen Sie mit zwei Fingern in die Waben des Filtergitters und drücken Sie diese etwas zur Mitte zusammen. Dann können Sie das Filtergitter ent

nehmen bzw. einsetzen.

17Wann tausche ich die Fadenheber aus? Die Fadenheber am Saugmund der Bo

dendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist. Wie tausche ich die Fadenheber aus? (Abb. 32)

Heben Sie die Fadenheber, z. B. mit einem Schlitz-Schraubendreher, aus den Einsteckschlitzen. ^ Ersetzen Sie die Fadenheber durch neue. Ersatzteile bekommen Sie beim Miele Fachhändler oder beim Miele Werkkun- dendienst. Pflege ,Schalten Sie den Staubsauger vor jeder Reinigung aus und ziehen Sie den Netzstecker aus der Steck- dose. Staubsauger und Zubehörteile Den Staubsauger und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle- gen.

Verwenden Sie keine Scheuer

mittel, keine Glas- oder Allzweckrei

niger und keine ölhaltigen Pflegemit

tel! Staubraum Den Staubraum können Sie bei Bedarf mit einem zweiten Staubsauger, falls vorhanden, aussaugen oder einfach mit einem trockenen Staubtuch oder Staubpinsel reinigen. ,Tauchen Sie den Staubsauger niemals in Wasser! Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages. Störungen Der Staubsauger schaltet selbsttätig ab. Ein Temperaturbegrenzer schaltet den Staubsauger aus, wenn er zu warm wird. Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege ver- stopft oder der Staubbeutel voll bzw. durch Feinstaub luftundurchlässig ist. Die Ursache dafür kann auch ein stark verschmutzter Motorschutzfilter oder Abluftfilter sein. Schalten Sie den Staubsauger dann aus und ziehen Sie den Netzstecker aus der Steckdose. Nach Beseitigung der Ursache und ei- ner Wartezeit von ca. 20 - 30 Minuten hat sich der Staubsauger so weit abge- kühlt, dass Sie ihn wieder einschalten und benutzen können.

18Kundendienst Sollten Sie den Kundendienst benöti

gen, so wenden Sie sich bitte an

Ihren Miele Fachhändler oder

den Miele Werkkundendienst unter der Telefonnummer Deutschland 0800 - 22 44 622 (kostenfrei) Österreich 050 800 300 (österreichweit zum Ortstarif) Luxemburg (00352) 4 97 11-20/22 Schweiz 0 800 800 222 Garantiebedingungen Die Garantiezeit des Staubsaugers be- trägt 2 Jahre. Nähere Angaben zu den Garantiebedin- gungen in Ihrem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform kön- nen Sie dort ebenfalls anfordern. Nachkaufbares Zubehör Einzelne Modelle sind bereits serien

mäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet. Beachten Sie in erster Linie die Rei

nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers. Sie können diese und viele weitere Pro- dukte im Internet bestellen. Sie erhalten sie aber auch bei Ihrem Miele Fachhändler oder über den Miele Werkkundendienst. Elektrobürsten Anzuschließen nur an Modelle, die mit einer Steckdose für Elektrobürste aus- gestattet sind. Elektrobürste Electro Comfort (SEB 217) Zur intensiven Reinigung robuster texti- ler Bodenbeläge. Sie beseitigt fest ein

getretene Verschmutzungen und ver- hindert die Bildung von Laufstraßen. Elektrobürste Electro Premium (SEB 236) Im Vergleich zur SEB 217 ist diese Elektrobürste 60 mm breiter, leistungs- stärker und dadurch besonders für die Reinigung großer Flächen geeignet. Sie verfügt im Vergleich zur SEB 217 u. a. zusätzlich über – eine Höhenverstellung zur Anpas- sung an unterschiedliche Florhöhen

LEDs zum Ausleuchten des Arbeits

eine Multifunktions-Kontrollleuchte. Bodendüsen / -bürsten Bodendüse Classic Allergotec (SBDH 285) Zur täglichen hygienischen Reinigung aller Bodenbeläge. Beim Saugen wird der Reinigungsfortschritt über ein Farb

display (Ampelanzeige) sichtbar.

19Turbobürste Turbo Comfort (STB 205) Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen. Bodenbürste Hardfloor (SBB 235) Zum Absaugen strapazierfähiger ebe- ner Hartböden. Bodenbürste Parquet (SBB Parquet) Mit Naturborsten, zum Absaugen kratz- empfindlicher ebener Hartböden. Sonstiges Zubehör Handturbobürste Turbo Mini Compact (STB 20) Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen. Universalbürste (SUB 20) Zum Absaugen von Büchern, Regalbö- den und ähnlichem. Lamellen- / Heizkörperbürste (SHB 30) Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen. Matratzendüse (SMD 10) Zum bequemen Absaugen von Matrat

zen und Polstermöbeln und deren Fu- gen. Fugendüse, 300 mm (SFD 10) Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken. Fugendüse, 560 mm (SFD 20) Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen. Polsterdüse, 190 mm (SPD 10) Extrabreite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kis

sen. Saugpinsel Zum Absaugen von Profilleisten, ver- zierten oder geschnitzten Gegenstände u. ä. Saugpinsel mit Naturborsten (SSP 10) Zum Absaugen von besonders emp- findlichen Gegenständen. Zubehörclip Zur Aufbewahrung des mitgelieferten Zubehörs (Fugendüse und Polsterdüse). Bodensaugzubehör In Verbindung mit dem bereits vorhan

denen Saugrohr können Sie den Hand- staubsauger als Bodenstaubsauger einsetzen. Zum bequemen Absaugen von Türrah

men, Bücherregalen, Gardinen und zum bequemen Saugen unter Schrän

ken, Betten u. ä. Geben Sie beim Kauf des Boden

saugzubehörs die Modellbezeich

nung Ihres Staubsaugers an.

20Filter Abluftfilter Active AirClean (SF-AAC 10) Nimmt Gerüche auf, die durch den Schmutz im Staubsauger entstehen. Abluftfilter AirClean+ (SF H 10) Abluftfilter für reinste Ausblasluft. Be- sonders für Allergiker geeignet. Filtergitter Wird benötigt, wenn Sie anstelle eines Abluftfilters Active AirClean oder AirClean+ einen Abluftfilter AirClean einsetzen möchten.
