BEDIENUNGSANLEITUNG Saeco Xelsis SM7480 PHILIPS

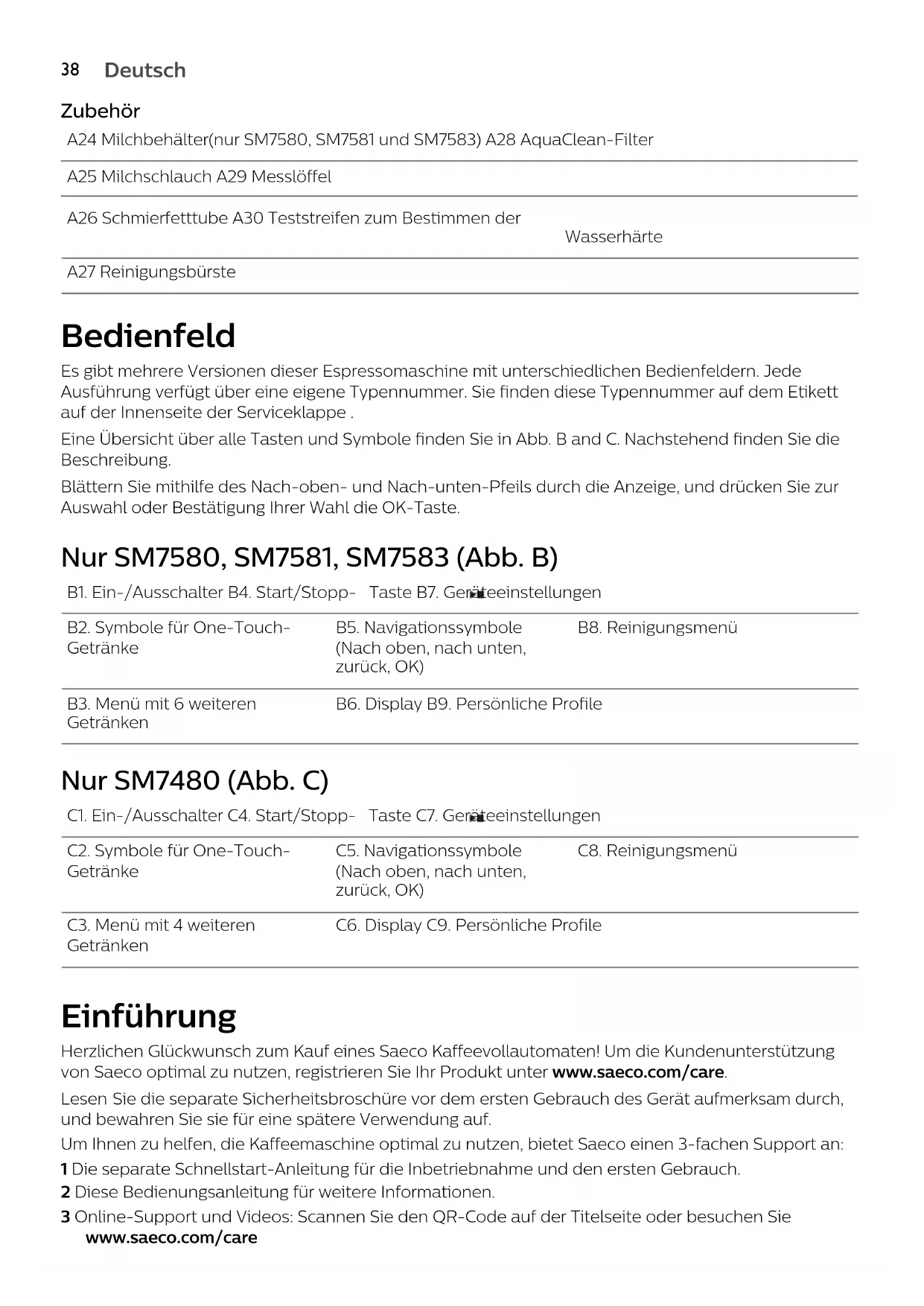

DeutschA26 Schmierfetttube A30 Teststreifen zum Bestimmen derWasserhärteA27 Reinigungsbürste Bedienfeld Es gibt mehrere Versionen dieser Espressomaschine mit unterschiedlichen Bedienfeldern. JedeAusführung verfügt über eine eigene Typennummer. Sie finden diese Typennummer auf dem Etikettauf der Innenseite der Serviceklappe .Eine Übersicht über alle Tasten und Symbole finden Sie in Abb. B and C. Nachstehend finden Sie dieBeschreibung. Blättern Sie mithilfe des Nach-oben- und Nach-unten-Pfeils durch die Anzeige, und drücken Sie zurAuswahl oder Bestätigung Ihrer Wahl die OK-Taste. Nur SM7580, SM7581, SM7583 (Abb. B) B1. Ein-/Ausschalter B4. Start/Stopp- Taste B7. GeräteeinstellungenB2. Symbole für One-Touch-GetränkeB5. Navigationssymbole(Nach oben, nach unten,zurück, OK) B8. ReinigungsmenüB3. Menü mit 6 weiterenGetränken B6. Display B9. Persönliche Profile Nur SM7480 (Abb. C) C1. Ein-/Ausschalter C4. Start/Stopp- Taste C7. GeräteeinstellungenC2. Symbole für One-Touch-GetränkeC5. Navigationssymbole(Nach oben, nach unten,zurück, OK) C8. ReinigungsmenüC3. Menü mit 4 weiterenGetränkenC6. Display C9. Persönliche Profile Einführung Herzlichen Glückwunsch zum Kauf eines Saeco Kaffeevollautomaten! Um die Kundenunterstützungvon Saeco optimal zu nutzen, registrieren Sie Ihr Produkt unter www.saeco.com/care. Lesen Sie die separate Sicherheitsbroschüre vor dem ersten Gebrauch des Gerät aufmerksam durch,und bewahren Sie sie für eine spätere Verwendung auf.Um Ihnen zu helfen, die Kaffeemaschine optimal zu nutzen, bietet Saeco einen 3-fachen Support an:1 Die separate Schnellstart-Anleitung für die Inbetriebnahme und den ersten Gebrauch.2 Diese Bedienungsanleitung für weitere Informationen.3 Online-Support und Videos: Scannen Sie den QR-Code auf der Titelseite oder besuchen Siewww.saeco.com/care

Deutsch Zubehör A24 Milchbehälter(nur SM7580, SM7581 und SM7583) A28 AquaClean-FilterA25 Milchschlauch A29 MesslöffelHinweis: Die Maschine wurde mit Kaffee getestet. Zwar wurde die Maschine anschließend sorgfältig gereinigt, aber es ist möglich, dass noch ein Rest Kaffee in der Maschine ist. Wir garantieren aber, dass Ihre Maschine absolut neu ist. Inbetriebnahme Um Ihre Kaffeemaschine für den Einsatz vorzubereiten, führen Sie ein paar einfache Schritte aus, wie das Auffüllen des Wasserkreislaufs und die Aktivierung des AquaClean-Filters. Diese Schritte können Sie einer separaten Schnellstart-Anleitung entnehmen. Für den besten Kaffeegeschmack sollten Sie zu Beginn 5 Tassen Kaffee zubereiten, damit das Gerät die automatische Einstellung abschließen kann. Das Gerät wurde so eingestellt, dass der bestmögliche Geschmack aus Ihren Kaffeebohnen geholt wird. Daher empfehlen wir Ihnen, die Mahlwerkseinstellungen erst nach 100–150 zubereiteten Tassen Kaffee zu verändern (ca. 1Monat Nutzung). AquaClean-Filter Der AquaClean-Filter reduziert Kalkablagerungen in Ihrer Kaffeemaschine und bereitet gefiltertes Wasser, damit Aroma und Geschmack jeder Tasse Kaffee optimal sind. Wenn Sie einen Satz aus acht AquaClean-Filtern, wie von der Maschine und in der Bedienungsanleitung vorgeschlagen, verwenden, müssen Sie Ihr Gerät 5.000Tassen lang nicht entkalken. Mit jedem Filter können Sie bis zu 625 Tassen genießen, je nach gewählter Kaffeevariante und der Spül- und Reinigungshäufigkeit. Vorbereitung des AquaClean-Filters für die Aktivierung Bevor Sie den AquaClean-Filter in den Wasserbehälter einsetzen, müssen Sie ihn für den Einsatz vorbereiten: 1 Schütteln Sie den Filter ca. 5 Sekunden (Abb. 1) lang. 2 Tauchen Sie den Filter mit der Oberseite nach unten mindestens 30Sekunden vollständig in eine Kanne mit kaltem Wasser. Warten Sie, bis keine Luftblasen mehr austreten (Abb. 2). 3 Schieben Sie den Filter bis ganz nach unten (Abb. 3) in den Filteranschluss. Aktivierung des AquaClean-Filters Sie müssen jeden neuen von Ihnen verwendeten AquaClean-Filter aktivieren. Durch die Aktivierung des AquaClean-Filters kontrolliert die Maschine die Kapazität des AquaClean-Filters und die Anzahl der benutzen Filter. Es gibt drei Möglichkeiten, wie Sie den AquaClean-Filter aktivieren können.

1. Aktivierung des AquaClean-Filters während der Inbetriebnahme

Nach dem ersten Einschalten führt Sie die Maschine durch die Inbetriebnahmeschritte, wie das Auffüllen des Wasserbehälters, das Auffüllen des Wasserkreislaufs und die Aktivierung des AquaClean-Filters. Folgen Sie einfach den Anweisungen auf dem Bildschirm.

2. Aktivierung des AquaClean-Filters bei Aufforderung

Tauschen Sie den AquaClean-Filter aus, wenn auf dem Bildschirm die Meldung "AquaClean-Filter austauschen?" erscheint. Folgen Sie anschließend den Anweisungen auf dem Bildschirm, um den Filter korrekt zu aktivieren. Tauschen Sie den AquaClean-Filter mindestens alle 3 Monate aus, selbst wenn die Maschine noch nicht anzeigt, dass ein Filteraustausch notwendig ist.

Deutsch3. Aktivierung des AquaClean-Filters zu einem anderen Zeitpunkt Sie können den AquaClean-Filter jederzeit (wieder) verwenden. Befolgen Sie dazu die nachstehenden Anweisungen. 1 Tippen Sie auf das Symbol "Settings" (Einstellungen) , und benutzen Sie die Nach-oben- und Nach-unten-Symbole, um "AquaClean" (Abb. 4) auszuwählen. 2 Tippen Sie auf das OK-Symbol. Sobald der Bildschirm für die Filteraktivierung erscheint, tippen Sie erneut auf das OK-Symbol. 3 Folgen Sie den Anweisungen auf dem Bildschirm. Hinweis: In einigen Fällen zeigt die Maschine an, dass Sie das Gerät zunächst entkalken müssen, bevor Sie den AquaClean-Filter installieren und aktivieren können. Das liegt daran dass, Ihre Maschine zum Einbau des AquaClean-Filters vollkommen kalkfrei sein muss. Folgen Sie den Anweisungen auf dem Bildschirm. Messung der Wasserhärte Während der Inbetriebnahme müssen Sie die Wasserhärte einstellen. Folgen Sie den Anweisungen auf dem Bildschirm und benutzen Sie den mitgelieferten Teststreifen, um den Härtegrad des Leitungswassers zu prüfen. Um die Wasserhärte zu einem späteren Zeitpunkt einzustellen, tippen Sie auf das Symbol "Settings" (Einstellungen) und wählen Sie "Wasserhärte". 1 Tauchen Sie den Wasserhärte-Teststreifen für 1Sekunde in Leitungswasser. Warten Sie dann eine Minute. 2 Prüfen Sie, wie viele Quadrate auf dem Teststreifen sich rot verfärbt haben. 3 Wählen Sie die bevorzugte Wasserhärte-Einstellung aus und tippen Sie zur Bestätigung auf das OK-Symbol. Anzahl roter Vierecke: Einstellwert 1 2 3 4 Brühen von Getränken Sie können ein Getränk auswählen, indem Sie auf eines der Symbole (Abb. 5) für One-Touch-Getränke tippen, oder indem Sie ein anderes Getränk aus dem Menü auswählen, indem Sie auf das Symbol für "6 weitere Getränke" (nur SM7580, SM7581, SM7583) bzw. "4 weitere Getränke" (nur SM7480) tippen. Nach der Auswahl eines Getränks können Sie es durch Anpassung der Einstellungen (siehe 'Ihre Getränke personalisieren') personalisieren.

Um zwei Tassen zubereiten zu lassen, tippen Sie zunächst auf das Symbol für das Getränk und drücken dann die Start/Stopp- Taste doppelt. Sie können auch zwei Tassen zubereiten lassen, indem Sie das Symbol für ein One-Touch-Getränk doppelt antippen. Die Maschine führt automatisch zwei Mahlvorgänge hintereinander aus. Das ist für die meisten Getränke möglich.

Tippen Sie auf das Symbol für Profile , um eines der von Ihnen gespeicherten Getränke zu brühen.

Schieben Sie den Auslauf nach oben oder unten, um die Höhe auf die Größe der von Ihnen verwendeten Tasse oder des von Ihnen verwendeten Glases einzustellen. Kaffee brühen 1 Füllen Sie den Wasserbehälter mit Leitungswasser und den Kaffeebohnenbehälter mit Kaffeebohnen.

DeutschTipp: Schieben Sie den Auslauf in die höchste Position, um den Zugang zum Wasserbehälter zu vereinfachen. 2 Tippen Sie auf eines der Symbole (Abb. 5) für One-Touch-Getränke, oder tippen Sie auf das Symbol "6 weitere Getränke" (nur SM7580, SM7581, SM7583) bzw. "4 weitere Getränke (nur SM7480), um ein anderes Getränk auszuwählen. 3 Benutzen Sie die Pfeiltasten (Abb. 6), um die Kaffeestärke einzustellen. Tippen Sie auf die OK- Taste, wenn Sie weitere Einstellungen anpassen möchten. 4 Drücken Sie die Start/Stopp- Taste zu einem beliebigen Zeitpunkt, um das gewählte Getränk zubereiten zu lassen. Drücken Sie nach Anpassung aller Einstellungen das OK-Symbol, sofern Sie die Einstellungen als ein bestimmtes Profil (siehe 'Profil erstellen') speichern wollen. Brühen von Getränken mit Milch 1 Füllen Sie den Wasserbehälter mit Leitungswasser und den Kaffeebohnenbehälter mit Kaffeebohnen. Tipp: Schieben Sie den Auslauf in die höchste Position, um den Zugang zum Wasserbehälter zu vereinfachen. 2 SM7580, SM7581, SM7583: Lösen Sie den Deckel des Milchbehälters, und füllen Sie den Milchbehälter mit Milch (Abb. 7). Setzen Sie dann den metallenen Milchschlauch in den Behälter ein. SM7480: Setzen Sie den metallenen Milchschlauch direkt in den Milchbehälter ein. Für optimale Ergebnisse verwenden Sie immer die direkt aus dem Kühlschrank kommende Milch. 3 Öffnen Sie die Klappe des internen Cappuccinatore (Abb. 8), und verbinden Sie den flexiblen Milchschlauch mit dem Cappuccinatore (Abb. 9). Schließen Sie dann die Klappe des inneren Cappuccinatore wieder. 4 Tippen Sie auf eines der Symbole (Abb. 5) für One-Touch-Getränke, oder tippen Sie auf das Symbol "6 weitere Getränke" (nur SM7580, SM7581, SM7583) bzw. "4 weitere Getränke (nur SM7480), um ein anderes Getränk auszuwählen. 5 Tippen Sie auf das OK-Symbol, wenn Sie die Einstellungen anpassen möchten. Sie können die Einstellung nach Belieben mit den Nach-oben- und Nach-unten-Pfeilen (Abb. 6) verändern. Tippen Sie zur Bestätigung auf das OK-Symbol. Danach können Sie die nächste Einstellung vornehmen. 6 Nach der Anpassung aller Einstellungen tippen Sie auf das OK-Symbol, um Ihre Einstellungen in Ihrem Profil (siehe 'Profil erstellen') zu speichern. 7 Sie können jederzeit die Start-/Stopp-Taste drücken, um die Zubereitung des ausgewählten Getränks zu starten. 8 Direkt nach der Ausgabe eines Getränkes mit Milch wird "Auto Steam Shoot" ausgeführt. Die Maschine presst Dampf durch das interne Milchsystem, um dieses schnell zu spülen. Brühen von Kaffee aus vorgemahlenem Kaffee 1 Öffnen Sie den Deckel und schütten Sie einen Messlöffel vorgemahlenen Kaffee in den Behälter (Abb. 10) für vorgemahlenen Kaffee. Schließen Sie dann den Deckel. 2 Nach der Auswahl eines Getränks tippen Sie auf das OK-Symbol und nutzen die Pfeiltasten, um vorgemahlenen Kaffee (Abb. 11) auszuwählen. Drücken Sie die dann die Start-/Stopp-Taste . Hinweis: Wenn Sie den gemahlenen Kaffee auswählen, können Sie die Kaffeestärke nicht anpassen und nicht mehr als ein Getränk gleichzeitig zubereiten.

DeutschHeißes Wasser bereiten 1 Drücken Sie das HOT WATER-Symbol (Abb. 12) (Heißwasser). 2 Drücken Sie die Start-/Stopp-Taste , um heißes Wasser herauszulassen. Getränke personalisieren und Profile anlegen Diese Maschine ermöglicht Ihnen die Anpassung der Einstellungen für ein Getränk Ihrer Wahl, und das Speichern des angepassten Getränks in einem persönlichen Profil. Verschiedene Profile werden mit unterschiedlichen Farben angezeigt. Es gibt zwei Möglichkeiten für die Erstellung eines Profils: 1 Beim Zubereiten von Getränken: Drücken Sie das OK-Symbol, um die Einstellungen des ausgewählten Getränks anzupassen. Anschließend drücken Sie erneut das OK-Symbol, um das personalisierte Getränk zu einem Profil hinzuzufügen. 2 Durch das Menü 'Profiles' (Profile): Wählen Sie ein Profil und personalisieren Sie dann nach und nach die Getränke. Ihre Getränke personalisieren Sie können die Getränkeeinstellungen nach Belieben anpassen: 1 Tippen Sie auf eines der Symbole für One-Touch-Getränke, oder tippen Sie auf das Symbol "6 weitere Getränke" (nur SM7580, SM7581, SM7583) bzw. "4 weitere Getränke" (nur SM7480), um Ihre bevorzugtes Getränk (Abb. 5)auszuwählen. 2 Tippen Sie zur Anpassung der Einstellungen auf das OK-Symbol. Der Bildschirm zeigt Einstellungen, die Sie nach Belieben verändern können. Je nach Art des Getränks können Sie die Kaffeestärke, die Menge von Kaffee und Milch sowie die Temperatur und den Geschmack des Kaffees einstellen. 3 Benutzen Sie die Pfeiltasten, um Ihre bevorzugte Füllmenge (Abb. 6) zu wählen, und drücken Sie zur Bestätigung das OK-Symbol. Abhängig von der Getränkeart erscheint die nächste anpassbare Einstellung auf dem Bildschirm. 4 Nach der Anpassung aller Einstellungen tippen Sie auf das OK-Symbol und speichern diese Einstellungen in Ihrem Profil (Abb. 13) und folgen dann den Anweisungen auf dem Bildschirm. Profil erstellen 1 Tippen Sie mehrfach auf das Symbol "Profiles" (Profile), um eines der Profile auszuwählen. Alle Profile haben verschiedene Farben. Sie können auch mit den Nach-oben- bzw. Nach-unten- Symbolen Ihr Profil auswählen. 2 Tippen Sie zur Anpassung der Profileinstellungen auf das OK-Symbol. 3 Benutzen Sie den Nach-oben- und Nach-unten-Pfeil, um das Getränk, welches Sie anpassen wollen, auszuwählen, und drücken Sie zur Auswahl oder Bestätigung Ihrer Wahl die OK-Taste. 4 Benutzen Sie die Nach-oben- und Nach-unten-Pfeile, um die Einstellungen Ihrer Wahl zu ändern, und drücken Sie zur Bestätigung die OK-Taste. Bearbeitete Getränke werden mit einem Stern (*) (Abb. 14) -Zeichen markiert. Einstellung des Mahlgrads Sie können die Einstellungen für das Mahlwerk mit Hilfe des Mahlgrad-Drehknopfes innerhalb des Bohnenbehälters anpassen. Es stehen 12 verschiedene Mahlwerkeinstellungen zur Auswahl. Je niedriger die Einstellung, desto stärker der Kaffee.

DeutschHinweis: Sie können den Mahlgrad nur einstellen, während die Maschine Kaffeebohnen mahlt. Sie müssen 2 bis 3 Getränke brühen, bevor Sie den vollen Unterschied herausschmecken können. Achtung: Drehen Sie den Mahleinstellungs-Drehknopf immer nur jeweils um eine Position, um Schäden am Mahlwerk zu verhindern. 1 Stellen Sie eine Tasse unter den Kaffeeauslauftrichter. 2 Öffnen Sie den Deckel der Kaffeebohnenbehälters. 3 Tippen Sie auf das ESPRESSO-Symbol. Drücken Sie die dann die Start-/Stopp-Taste . 4 Wenn das Mahlwerk anfängt zu arbeiten, drücken Sie den Mahlwerk-Drehknopf nach unten und drehen diesen nach links oder rechts (Abb. 15). Handhabung der Brühgruppe Gehen Sie auf www.saeco.com/care für mehr Video-Anweisungen zum Entfernen, Einsetzen und Reinigen der Brühgruppe. Entfernen der Brühgruppe aus der Maschine 1 Schalten Sie die Maschine aus, indem Sie den Hauptschalter an der Rückseite der Maschine drücken. 2 Entfernen Sie den Kaffeesatzbehälter. 3 Öffnen Sie die Serviceklappe (Abb. 16). 4 Entfernen Sie die Kaffeereste-Schublade (Abb. 17). 5 Drücken Sie die PUSH-Taste (Abb. 18) und ziehen Sie am Griff der Brühgruppe, um sie aus der Maschine (Abb. 19) zu entfernen. Setzen Sie die Brühgruppe wieder ein Bevor Sie die Brühgruppe wieder in die Maschine schieben, stellen Sie sicher, dass sie richtig positioniert ist. 1 Prüfen Sie, ob der Pfeil am gelben Zylinder auf der Seite der Brühgruppe am schwarzen Pfeil und N (Abb. 20) ausgerichtet ist.

Wenn sie nicht ausgerichtet sind, drücken Sie den Hebel, bis er die Unterseite der Brühgruppe (Abb. 21) berührt. 2 Stellen Sie sicher, dass sich der gelbe Verriegelungshaken auf der anderen Seite der Brühgruppe in der richtigen Position befindet.

Um den Haken in die richtige Position zu bringen, schieben Sie ihn so weit wie möglich nach oben (Abb. 22). 3 Schieben Sie die Brühgruppe entlang der Führungsschienen an den Seiten in die Maschine zurück, bis sie mit einem Klick einrastet. Drücken Sie nicht die PUSH-Taste. 4 Setzen Sie dann die Kaffeeresteschublade wieder in das Gerät ein und schließen Sie die Serviceklappe. Setzen Sie dann den Kaffeesatzbehälter wieder in die Maschine ein. Reinigung und Wartung Regelmäßiges Reinigen und Warten halten Ihre Maschine in einwandfreiem Zustand und garantieren einen langanhaltenden Kaffeegenuss, einen stabilen Kaffeefluss und einen perfekten Milchschaum. In der folgenden Tabelle finden Sie Informationen dazu, wann und wie alle herausnehmbaren Bestandteile des Geräts gereinigt werden sollten. Weitere Informationen und Video-Anweisungen finden Sie auf www.saeco.com/care.

DeutschReinigungstabelle Reinigungstabelle Bestandteil Wann wird das Gerät gereinigt Wie wird das Gerät gereinigt Brühgruppe Wöchentlich Nehmen Sie die Brühgruppe heraus, spülen Sie sie unter fließendem Leitungswasser ab und lassen Sie sie trocknen. Monatlich Führen Sie den Reinigen Sie die "Reinigung der Brühgruppe" mit den Philips Tabletten zum Entfernen von Kaffeefett durch. Wählen Sie "Reinigung der Brühgruppe" im Reinigungsmenü aus und befolgen Sie die Anweisungen auf dem Bildschirm. Besuchen Sie www.saeco.com/care für ausführliche Video-Anweisungen. Schmierung der Brühgruppe Je nach Verwendungsart. Weitere Informationen finden Sie in der Tabelle (siehe 'Schmierung der Brühgruppe') mit den Angaben zur Schmierung. Schmieren Sie die Brühgruppe mit dem Philips Schmierfett ein. Besuchen Sie www.saeco.com/care für ausführliche Video- Anweisungen. Milchsystem/inter ner Cappuccinatore Nach der täglichen Nutzung Führen Sie das HYGIESTEAM-Programm im Reinigungsmenü aus. Wählen Sie HYGIESTEAM im Reinigungsmenü und befolgen Sie die Anweisungen auf dem Bildschirm. Wischen Sie die Außenseite der metallenen Milchleitung mit einem feuchten Tuch ab, bevor Sie sie in den Milchleitungshalter einsetzen. Wöchentlich Entnehmen Sie den internen Cappuccinatore (siehe 'Reinigung des internen Cappuccinatore unter fließendem Wasser'), und nehmen Sie ihn auseinander. Spülen Sie alle Teile unter fließendem Wasser mit etwas Spülmittel aus. Monatlich Führen Sie die "DEEP MILK CLEAN"-Reinigung mit dem Philips Milchkreislaufreiniger aus. Wählen Sie "DEEP MILK CLEAN" im Reinigungsmenü und befolgen Sie die Anweisungen auf dem Bildschirm. Besuchen Sie www.saeco.com/care für ausführliche Video- Anweisungen. Milchbehälter (nur SM7580, SM7581, SM7583) Wöchentlich Zerlegen Sie den Milchbehälter (Abb. 23), und schieben Sie die Kugel mit dem Messlöffel (Abb.

24) heraus. Spülen Sie alle Teile unter fließendem

Wasser ab, oder reinigen Sie sie im Geschirrspüler.

DeutschBestandteil Wann wird das Gerät gereinigt Wie wird das Gerät gereinigt Abtropfschale Leeren Sie die Abtropfschale täglich oder sobald die rote Anzeige „Abtropfschale voll“ durch die Abtropfschale (Abb. 25) zu sehen ist. Nehmen Sie die Abtropfschale heraus, und spülen Sie sie unter fließendem Wasser mit etwas Spülmittel ab. Kaffeesatzbehäl ter Leeren Sie den Kaffeesatzbehälter, wenn die Maschine Sie dazu auffordert. Reinigen Sie sie einmal pro Woche. Entfernen Sie den Kaffeesatzbehälter, während die Maschine eingeschaltet ist, und spülen Sie ihn dann unter fließendem Wasser mit etwas Spülmittel ab. Wasserbehälter Wöchentlich Spülen Sie den Wasserbehälter unter fließendem Wasser ab. Kaffeetrichter Prüfen Sie wöchentlich, ob der Trichter für gemahlenen Kaffee verstopft ist. Ziehen Sie den Netzstecker aus der Steckdose, und entfernen Sie die Brühgruppe aus der Maschine. Öffnen Sie den Deckel des Behälters für vorgemahlenen Kaffee, und führen Sie den Löffelstiel in den Kaffeetrichter ein. Bewegen Sie den Stiel auf und ab, bis der Klumpen aus gemahlenem Kaffee herausfällt (Abb. 26). Besuchen Sie www.saeco.com.care für ausführliche Video-Anweisungen. Tipp: Auf der letzten Seite dieser Bedienungsanleitung finden Sie einen Reinigungskalender. Schreiben Sie die Tage auf, an denen Sie die Reinigung vorgenommen haben. Brühgruppe reinigen Eine regelmäßige Reinigung der Brühgruppe beugt eine Verstopfung des internen Kreislaufs durch Kaffeereste vor. Besuchen Sie www.saeco.com/care für Supportvideos zum Entfernen, Einsetzen und Reinigen der Brühgruppe. Brühgruppe unter fließendem Leistungswasser reinigen 1 Öffnen Sie die Serviceklappe, und nehmen Sie die Brühgruppe heraus. 2 Spülen Sie die Brühgruppe gründlich mit Wasser ab. Reinigen Sie vorsichtig (Abb. 27) den oberen Filter. 3 Lassen Sie die Brühgruppe an der Luft trocknen, bevor Sie sie zurück in die Maschine einsetzen. Trocknen Sie die Brühgruppe nicht mit einem Tuch, damit keine Fusseln in die Brühgruppe gelangen. Reinigung der Brühgruppe mit den Tabletten zur Entfernung von Kaffeefett Verwenden Sie nur die Philips Tabletten zum Entfernen von Kaffeefett. Tippen Sie auf das Symbol für die Reinigung , und wählen Sie "Reinigung der Brühgruppe". Folgen Sie anschließend den Anweisungen auf dem Bildschirm. Für ausführliche Video-Anweisungen besuchen Sie www.saeco.com/care.

DeutschSchmierung der Brühgruppe Schmieren Sie die Brühgruppe regelmäßig, um sicherzustellen, dass die beweglichen Teile sich weiterhin leicht bewegen können. Die Schmierhäufigkeit entnehmen Sie der untenstehenden Tabelle. Für ausführliche Video-Anweisungen besuchen Sie www.saeco.com/care. Häufigkeit des Gebrauchs Anzahl der täglich zubereiteten Getränke Schmierhäufigkeit Niedrig 1-5 Alle 4 Monate Normal 6-10 Alle 2 Monate Häufig >10 Jeden Monat Reinigungsprogramme für den internen Cappuccinatore Die Maschine verfügt über drei Reinigungsprogramme für den internen Cappuccinatore. Das Reinigungsprogramm "Auto Steam Shoot" wird automatisch nach dem Brühen von Getränken mit Milch ausgeführt. Sie können das Programm "HYGIESTEAM" oder "DEEP MILK CLEAN" auswählen, indem Sie auf das Reinigungssymbol tippen und durch das Reinigungsmenü blättern. Folgen Sie anschließend den Anweisungen auf dem Bildschirm.

Auto Steam Shoot: Die Maschine leitet Dampf durch den internen Cappuccinatore, um ihn schnell zu spülen.

HYGIESTEAM: Die Maschine reinigt das interne Milchsystem gründlich mit Dampf. Setzen Sie die Milchleitung in den Milchleitungshalter (Abb. 28), und befolgen Sie die Anweisungen auf dem Bildschirm.

DEEP MILK CLEAN (Tiefenreinigung der Milchschläuche): Führen Sie die "DEEP MILK CLEAN"- Reinigung mit dem Philips Milchkreislaufreiniger aus, um das interne Milchsystem gründlich zu reinigen. Reinigung des internen Cappuccinatore unter fließendem Wasser 1 Öffnen Sie die Klappe des internen Cappuccinatore (Abb. 8). 2 Entnehmen Sie den internen Cappuccinatore (Abb. 29), indem Sie ihn herunterdrücken. 3 Nehmen Sie den internen Cappuccinatore auseinander, indem Sie den unteren Teil von dem oberen Teil (Abb. 30) abziehen. 4 Nehmen Sie alle Teile (Abb. 31) auseinander, und reinigen Sie sie unter fließendem Wasser. 5 Setzen Sie den internen Cappuccinatore wieder zusammen. 6 Um den internen Cappuccinatore wieder einzusetzen, halten Sie ihn senkrecht und vergewissern Sie sich, dass die Öffnungen bündig an den beiden Rohren der Maschine ausgerichtet sind. Schieben Sie den internen Cappuccinatore dann nach oben, bis er hörbar einrastet (Abb. 32). 7 Schließen Sie die Klappe des Geräts. Für ausführliche Video-Anweisungen besuchen Sie www.saeco.com/care. Entkalkungsvorgang Verwenden Sie ausschließlich Entkalker von Philips. Unter keinen Umständen dürfen Sie Entkalker auf Schwefel-, Salz- oder Essigsäurebasis (Essig) verwenden, da dies den Wasserkreislauf der Maschine beschädigen kann und die Kalkablagerungen nicht ordnungsgemäß auflöst. Wenn Sie einen anderen Entkalker als den von Philips verwenden, verfällt die Garantie. Auch wenn Sie das Gerät nicht

Deutschentkalken, verfällt die Garantie. Die Entkalkungslösung von Philips ist im Online-Shop unter www.saeco.com/care erhältlich. 1 Wenn die Maschine Sie zum Entkalken auffordert, drücken Sie zum Starten die Start-/Stopp-Taste . Um den Entkalkungsvorgang zu starten, ohne dass die Maschine Sie dazu auffordert, tippen Sie auf das Reinigungssymbol , und wählen Sie "Descale" (Entkalken). 2 Entfernen Sie die Tropfschale und den Kaffeesatzbehälter, leeren Sie diese und setzen Sie beides in die Maschine zurück. 3 Nehmen Sie den Wassertank ab, und entleeren Sie ihn. Entfernen Sie dann den AquaClean-Filter. 4 Gießen Sie die gesamte Flasche Philips Entkalker in den Wasserbehälter, und füllen Sie ihn dann bis zur Markierung CALC CLEAN (Entkalken) mit frischem Wasser auf. Setzen Sie ihn wieder in die Maschine ein. 5 Stellen Sie einen großen Behälter (1,5 l) unter den Kaffeeauslauftrichter. 6 Setzten Sie den Milchschlauch auf die dafür vorgesehenen Halterung. 7 Befolgen Sie die Anweisungen auf dem Bildschirm, um den Entkalkungsvorgang zu starten. Der Entkalkungsvorgang dauert ungefähr 30Minuten und besteht aus einem Entkalkungszyklus und einem Spülzyklus. 8 Sobald der Entkalkungsvorgang abgeschlossen ist, spülen Sie den Wasserbehälter und den Wasserkreislauf mit frischem Wasser ab. Folgen Sie den Anweisungen auf dem Bildschirm. 9 Setzen Sie einen neuen AquaClean-Filter in den Wasserbehälter ein. Tipp: Der AquaClean-Filter reduziert den Entkalkungsaufwand! Wenn der Entkalkungsvorgang unterbrochen wurde Sie können den Entkalkungsvorgang abbrechen, indem Sie den Ein-/Ausschalter auf dem Bedienfeld drücken. Wenn der Entkalkungsvorgang vorzeitig unterbrochen wurde, gehen Sie wie folgt vor: 1 Leeren und spülen Sie den Wasserbehälter gründlich. 2 Füllen Sie den Wasserbehälter bis zur Markierung CALC CLEAN mit frischem Wasser, und schalten Sie das Gerät wieder ein. Die Maschine heizt auf und führt einen automatischen Spülzyklus durch. 3 Bevor Sie Getränke zubereiten, führen Sie nochmals einen manuellen Spülzyklus durch. Um einen manuellen Spülzyklus durchzuführen, geben Sie erst einen halben Wassertank heißes Wasser aus und brühen Sie dann zwei Tassen vorgemahlenen Kaffee, ohne gemahlenen Kaffee hinzuzugeben. Hinweis: Wenn die Entkalkung nicht beendet wurde, muss ein weiterer Entkalkungsvorgang so bald wie möglich durchgeführt werden. Fehlercodes Nachstehend finden Sie eine Liste der Fehlercodes für die Probleme, die Sie selbst beheben können. Ausführliche Video-Anweisungen finden Sie auf www.saeco.com/care. Wenn ein anderer Fehlercode angezeigt wird, wenden Sie sich an ein Philips Service-Center in Ihrem Land. Kontaktinformationen können Sie der Garantieschrift entnehmen.

Problem Mögliche Lösung 01 Der Kaffeetrichter ist verstopft. Schalten Sie die Maschine aus und ziehen Sie den Netzstecker aus der Steckdose. Entfernen Sie die Brühgruppe. Öffnen Sie dann den Deckel des Behälters für vorgemahlenen Kaffee, und führen Sie den Löffelstiel in den Kaffeetrichter ein. Bewegen Sie den Stiel auf und ab, bis der Klumpen aus gemahlenem Kaffee herausfällt (Abb. 26). Besuchen Sie www.saeco.com/care für ausführliche Video-Anweisungen. 03 Die Brühgruppe ist schmutzig oder nicht gut gefettet. Schalten Sie die Maschine mit dem Hauptschalter aus. Spülen Sie die Brühgruppe mit frischem Wasser aus, lassen Sie sie an der Luft trocknen, und fetten Sie sie dann ein. Schlagen Sie das Kapitel "Reinigung der Brühgruppe" nach oder besuchen Sie www.saeco.com/care für ausführliche Video-Anweisungen. Schalten Sie das Gerät dann wieder ein. 04 Die Brühgruppe ist nicht richtig positioniert. Schalten Sie die Maschine mit dem Hauptschalter aus. Nehmen Sie die Brühgruppe heraus, und setzen Sie sie erneut ein. Stellen Sie sicher, dass die Brühgruppe richtig positioniert ist, bevor Sie sie einsetzen. Schlagen Sie das Kapitel "Handhabung der Brühgruppe" nach oder besuchen Sie www.saeco.com/care für ausführliche Video-Anweisungen. Schalten Sie das Gerät dann wieder ein. 05 Es ist Luft im Wasserkreislauf. Starten Sie die Maschine neu, indem Sie sie mit dem Hauptschalter aus- und wieder einschalten. Wenn dies funktioniert, lassen Sie zwei bis drei Tassen heißes Wasser ablaufen. Entkalken Sie die Maschine, wenn Sie dies längere Zeit nicht gemacht haben. Der AquaClean-Filter wurde vor der Installation nicht richtig vorbereitet oder ist verstopft. Entfernen Sie den AquaClean-Filter, und versuchen Sie erneut, einen Kaffee zu brühen. Wenn dies funktioniert, stellen Sie sicher, dass der AquaClean-Filter richtig vorbereitet ist, bevor Sie ihn wieder (siehe 'Vorbereitung des AquaClean-Filters für die Aktivierung') einsetzen. Setzen Sie den AquaClean-Filter wieder in den Wasserbehälter ein. Wenn das immer noch nicht zum gewünschten Ergebnis führt, ist möglicherweise der Filter verstopft und muss ausgetauscht werden. 14 Die Maschine ist überhitzt. Schalten Sie das Gerät aus und nach 30Minuten wieder ein. Bestellen von Zubehör Verwenden Sie zum Reinigen und Entkalken der Maschine nur Philips Wartungsprodukte. Sie können diese Produkte bei Ihrem lokalen Händler, von den autorisierten Kundenzentren oder online unter www.saeco.com/care erwerben. Um eine vollständige Online-Ersatzteilliste zu finden, geben Sie die Modellnummer Ihrer Maschine ein. Sie finden die Modellnummer auf der Innenseite der Serviceklappe. Wartungsprodukte und Typnummern:

Entkalkungslösung CA6700

Fett für Brühgruppe HD5061

Deutsch- Kaffeefettlöser-Tabletten CA6704

Reiniger für Milchkreislauf CA6705

Wartungskit CA6707 Fehlerbehebung In diesem Kapitel werden die häufigsten Probleme beschrieben, die beim Gebrauch der Maschine auftreten können. Supportvideos und eine vollständige Liste häufig gestellter Fragen finden Sie unter www.saeco.com/care. Sollten Sie das Problem nicht beheben können, wenden Sie sich an ein Philips Service-Center in Ihrem Land. Kontaktinformationen können Sie der Garantieschrift entnehmen. Problem Ursache Lösung Die Abtropfschale wird schnell voll. Das ist normal. Die Maschine spült den internen Kreislauf und die Brühgruppe mit Wasser. Ein Teil des Wassers fließt durch das interne System direkt in die Abtropfschale. Leeren Sie die Abtropfschale täglich oder sobald die rote Anzeige "Abtropfschale voll" durch die Abtropfschale (Abb. 25) zu sehen ist. Stellen Sie eine Tasse unter den Heißwasserauslauf, um das Spülwasser aufzufangen. Das Gerät befindet sich im DEMO-Modus. Sie haben die Standby-Taste für länger als 8Sekunden gedrückt. Schalten Sie das Gerät mit dem Hauptschalter an der Rückseite des Geräts aus und wieder ein. Das Symbol "Kaffeesatzbehälter voll" bleibt im Display stehen. Sie haben den Kaffeesatzbehälter bei ausgeschaltetem Gerät geleert. Leeren Sie den Kaffeesatzbehälter immer bei eingeschaltetem Gerät. Wenn der Kaffeesatzbehälter bei ausgeschaltetem Gerät geleert wird, wird der Kaffeezykluszähler nicht zurückgesetzt. Sie haben den Kaffeesatzbehälter zu schnell zurückgesetzt. Setzen Sie den Kaffeesatzbehälter erst dann zurück, wenn Sie am Bildschirm dazu aufgefordert werden. Das Symbol "Kaffeesatzbehälter voll" wird angezeigt, obwohl der Behälter nicht voll ist. Das Gerät hat den Zähler bei der letzten Entleerung des Kaffeesatzbehälters nicht zurückgesetzt. Warten Sie immer etwa 5Sekunden, wenn Sie den Kaffeesatzbehälter wieder einsetzen.Auf diese Weise wird der Kaffeesatzzähler auf 0 zurückgesetzt. Leeren Sie den Kaffeesatzbehälter immer bei eingeschaltetem Gerät. Wenn der Kaffeesatzbehälter bei ausgeschaltetem Gerät geleert wird, wird der Kaffeesatzzähler nicht zurückgesetzt. Ich kann die Brühgruppe nicht entnehmen. Die Brühgruppe ist nicht in der richtigen Position. Setzen Sie das Gerät folgendermaßen zurück: Setzen Sie die Abtropfschale und den Kaffeesatzbehälter wieder ein. Schließen Sie dann die Serviceklappe, und schalten Sie die Maschine ein und aus. Versuchen Sie erneut, die Brühgruppe zu entfernen.

DeutschProblem Ursache Lösung Sie haben den Kaffeesatzbehälter nicht ausgebaut. Entnehmen Sie den Kaffeesatzbehälter, bevor Sie die Brühgruppe entfernen. Ich kann die Brühgruppe nicht einsetzen. Die Brühgruppe ist nicht in der richtigen Position. Setzen Sie das Gerät folgendermaßen zurück: Setzen Sie die Abtropfschale und den Kaffeesatzbehälter wieder ein. Lassen Sie die Brühgruppe ausgebaut. Schließen Sie die Serviceklappe, und schalten Sie die Maschine ein und aus. Bringen Sie die Brühgruppe dann in die richtige Position, und setzen Sie sie wieder in die Maschine ein. Der Kaffee ist wässrig. Die Brühgruppe ist schmutzig oder muss geölt werden. Reinigen und ölen Sie die Brühgruppe. Es ist ein zu grober Mahlgrad eingestellt. Stellen Sie einen feineren (niedrigeren) Mahlgrad ein. Die Kaffee-Einstellungen wurden angepasst. Wählen Sie Ihr Kaffeegetränk aus, und stellen Sie die Einstellungen auf einen stärkeren Kaffee ein. Die Maschine führt nach einer Änderung der Mahlgradeinstellungen oder Bohnentypen einen Selbsteinstellungsvorgang durch. Brühen Sie einige Tassen Kaffee. Der Kaffee ist nicht heiß genug. Die Tassen sind kalt. Wärmen Sie die Tassen vor, indem Sie sie mit heißem Wasser ausspülen. Die Temperatur ist zu niedrig eingestellt. Prüfen Sie die Einstellungen im Menü. Setzen Sie die Temperatur im Menü auf "high" (hoch). Sie haben Milch hinzugegeben. Ob warme oder kalte Milch, die Milch senkt die Temperatur des Kaffees immer in einem gewissen Maß. Es kommt kein Kaffee oder der Kaffee fließt nur langsam heraus. Der AquaClean-Filter wurde für die Installation nicht richtig vorbereitet oder ist verstopft. Entfernen Sie den AquaClean-Filter, und versuchen Sie erneut, einen Kaffee zu brühen. Wenn dies funktioniert, stellen Sie sicher, dass der AquaClean- Filter richtig vorbereitet ist, bevor Sie ihn wieder einsetzen. Setzen Sie den vorbereiteten Filter wieder ein. Wenn das immer noch nicht zum gewünschten Ergebnis führt, ist möglicherweise der Filter verstopft und muss ausgetauscht werden. Es ist ein zu feiner Mahlgrad eingestellt. Stellen Sie einen gröberen (höheren) Mahlgrad ein.

DeutschProblem Ursache Lösung Die Brühgruppe ist verschmutzt. Reinigen Sie die Brühgruppe. Der Kaffeeauslauftrichter ist verschmutzt. Reinigen Sie den Kaffeeauslauftrichter und die Öffnungen mit einer Nadel. Der Maschinenkreislauf ist von Kalk zugesetzt. Entkalken Sie die Maschine. Die Milch schäumt nicht auf. Der interne Cappuccinatore ist verschmutzt oder nicht richtig eingesetzt. Reinigen Sie den internen Cappuccinatore. Achten Sie dabei darauf, dass Sie ihn richtig positionieren und richtig (siehe 'Reinigung des internen Cappuccinatore unter fließendem Wasser')einsetzen. Die verwendete Milchsorte eignet sich nicht zum Aufschäumen. Die Menge und die Qualität des erzielbaren Milchschaums variieren je nach der verwendeten Milchsorte. Wir haben die folgenden Milcharten getestet, und sie lassen sich gut aufschäumen: fettarme Milch oder Vollmilch von der Kuh, Sojamilch und laktosefreie Milch. Die Milch spritzt. Die verwendete Milch ist nicht kalt genug. Achten Sie darauf, dass Sie kalte Milch direkt aus dem Kühlschrank verwenden. Die flexible Milchleitung ist nicht ordnungsgemäß angeschlossen. Öffnen Sie die Klappe des Kaffeeauslauftrichters (Abb. 8), und überprüfen Sie, ob der flexible Milchschlauch vollständig mit dem Cappuccinatore (Abb. 9) verbunden ist. Beachten Sie, dass der Cappuccinatore und die Milchleitungen heiß sein können. Lassen Sie den Cappuccinatore und die Leitungen abkühlen, bevor Sie sie berühren. Der Cappuccinatore und die Milchleitungen sind nicht sauber. Entnehmen Sie den internen Cappuccinatore (siehe 'Reinigung des internen Cappuccinatore unter fließendem Wasser'), und nehmen Sie ihn auseinander. Spülen Sie alle Teile unter fließendem Wasser ab. Für eine gründliche Reinigung verwenden Sie den Philips Milchkreislauf-Reiniger, und führen Sie das Verfahren DEEP MILK CLEAN über das Reinigungsmenü ( ) durch. Hinweis: Wenn die Teile in der Spülmaschine gereinigt wurden, sind sie möglicherweise durch Lebensmittelpartikel oder Spülmittelrückstände verstopft. Eine Sichtprüfung auf etwaige Verstopfung wird ebenfalls empfohlen.

DeutschProblem Ursache Lösung Wir empfehlen, das HygieSteam- Programm jeden Tag durchzuführen: 1) Drücken Sie "Clean" auf dem Bedienfeld. 2) Wählen Sie "HygieSteam" aus. 3) Drücken Sie die Start-Taste, um den Vorgang zu starten, und bestätigen Sie dann alle Schritte auf dem Display. Die Milchleitungen sind verstopft. Bewahren Sie den Milchbehälter immer ohne die Milchleitungen im Kühlschrank auf. Übrig gebliebene Milch kann sich in den Milchleitungen ansammeln und den Milchfluss durch die Leitungen blockieren. Spülen Sie die Milchleitungen vor der Aufbewahrung aus. Die Maschine scheint undicht zu sein. Die Maschine spült den internen Kreislauf und die Brühgruppe mit Wasser. Ein Teil des Wassers fließt durch das interne System direkt in die Abtropfschale. Leeren Sie die Abtropfschale täglich oder sobald die rote Anzeige „Abtropfschale voll“ durch die Abdeckung (Abb. 25) der Abtropfschale zu sehen ist. Stellen Sie eine Tasse unter den Heißwasserauslauf, um das Spülwasser aufzufangen. Die Abtropfschale ist voll und läuft über, sodass es danach aussieht, als ob die Maschine undicht ist. Leeren Sie die Abtropfschale täglich oder sobald die rote Anzeige „Abtropfschale voll“ durch die Abdeckung (Abb. 25) der Abtropfschale zu sehen ist. Stellen Sie eine Tasse unter den Heißwasserauslauf, um das Spülwasser aufzufangen. Die Maschine steht nicht auf einer gerade Oberfläche. Setzen Sie das Gerät auf eine gerade Oberfläche, damit die Anzeige "Drip tray full" (Abtropfschale voll) normal funktioniert. Ich kann den AquaClean-Filter nicht aktivieren und das Gerät will entkalkt werden. Der Filter wurde nicht rechtzeitig ausgetauscht, nachdem das AquaClean- Filter-Symbol geblinkt hat und die Kapazität auf 0% gesunken ist. Entkalken Sie das Gerät zuerst, und bauen Sie dann den AquaClean-Filter ein. Sie haben den AquaClean- Filter nicht bei der Inbetriebnahme des der Maschine, sondern erst nach ca. 25Tassen Kaffee (à 100ml) eingesetzt. Das Gerät muss vollkommen kalkfrei sein, bevor Sie den AquaClean-Filter einbauen. Entkalken Sie das Gerät zuerst, und bauen Sie dann den AquaClean-Filter ein. Nach dem Entkalken ist der Filterzähler auf0/8 zurückgesetzt. Bestätigen Sie die Aktivierung des Filters immer im Gerätemenü. Aktivieren Sie den Filter auch nach dem Filterwechsel.

DeutschProblem Ursache Lösung Der neue Wasserfilter passt nicht. Sie versuchen gerade einen Filter zu einzubauen, der kein AquaClean-Filter ist. Es passen nur AquaClean-Filter in das Gerät. Die Maschine ist laut. Es ist ganz normal, dass Ihre Maschine bei Verwendung hörbar ist. Wenn die Maschine andere Geräusche von sich gibt, reinigen Sie die Brühgruppe, und schmieren Sie sie (siehe 'Schmierung der Brühgruppe'). Der AquaClean-Filter wurde nicht korrekt vorbereitet, sodass jetzt Luft in die Maschine gesaugt wird. Nehmen Sie den AquaClean-Filter vom Wasserbehälter ab. Schütteln Sie den Filter ca. 5Sekunden lang. Tauchen Sie den Filter mit der Oberseite nach unten mindestens 30Sekunden in eine Kanne mit kaltem Wasser. Warten Sie, bis keine Luftblasen mehr austreten. Setzen Sie den vorbereiteten AquaClean-Filter wieder in den Wasserbehälter ein. Lassen Sie dann zwei bis drei Tassen heißes Wasser ablaufen. Technische Daten Der Hersteller behält sich das Recht vor, die technischen Eigenschaften des Produkts zu verbessern. Alle voreingestellten Mengen sind Circa-Mengen. Beschreibung Wert Größe (B x H x T) 283 x 393 x 489 mm Gewicht 10.8–12.2kg Netzkabellänge 1200mm Wasserbehälter 1,7 Liter, abnehmbar Fassungsvermögen des Kaffeebohnenbehälters 450g Kapazität des Kaffeesatzbehälters 15 Portionen Kapazität des Milchbehälters (nur SM7580, SM7581, SM7583) 600 ml Anpassbare Öffnungshöhe 75-148 mm Nennspannung – Nennleistung – Netzanschluss Siehe Datenschild an der Innenseite der Serviceklappe.
