BEDIENUNGSANLEITUNG Rondo 86130 UNOLD

Dieses Produkt ist nur für Innenräume und nicht für den Dauergebrauch geeignet

Bedienungsanleitung Modell 86130

Stand: Februar 2020 /nr

Copyright ©

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de

UNOLD®

Bedienungsanleitung Modell 86130

Für Ihre Sicherheit......8

Symbolerklärung....11

Technische Daten 12

Kippschutz.... 12

Der ideale Standort....13

Vor dem ersten Benutzen....13

In Betrieb nehmen....14

Oszillations-Funktion/Schwenkfunktion ..... 14

Reinigen und Pflegen....15

Überhitzungsschutz 15

Garantiebestimmungen 16

Entsorgung / Umweltschutz 16

Informationen für den Fachhandel......16

Service-Adressen 17

Technische gegevens 39

Kiepbeveiliging....39

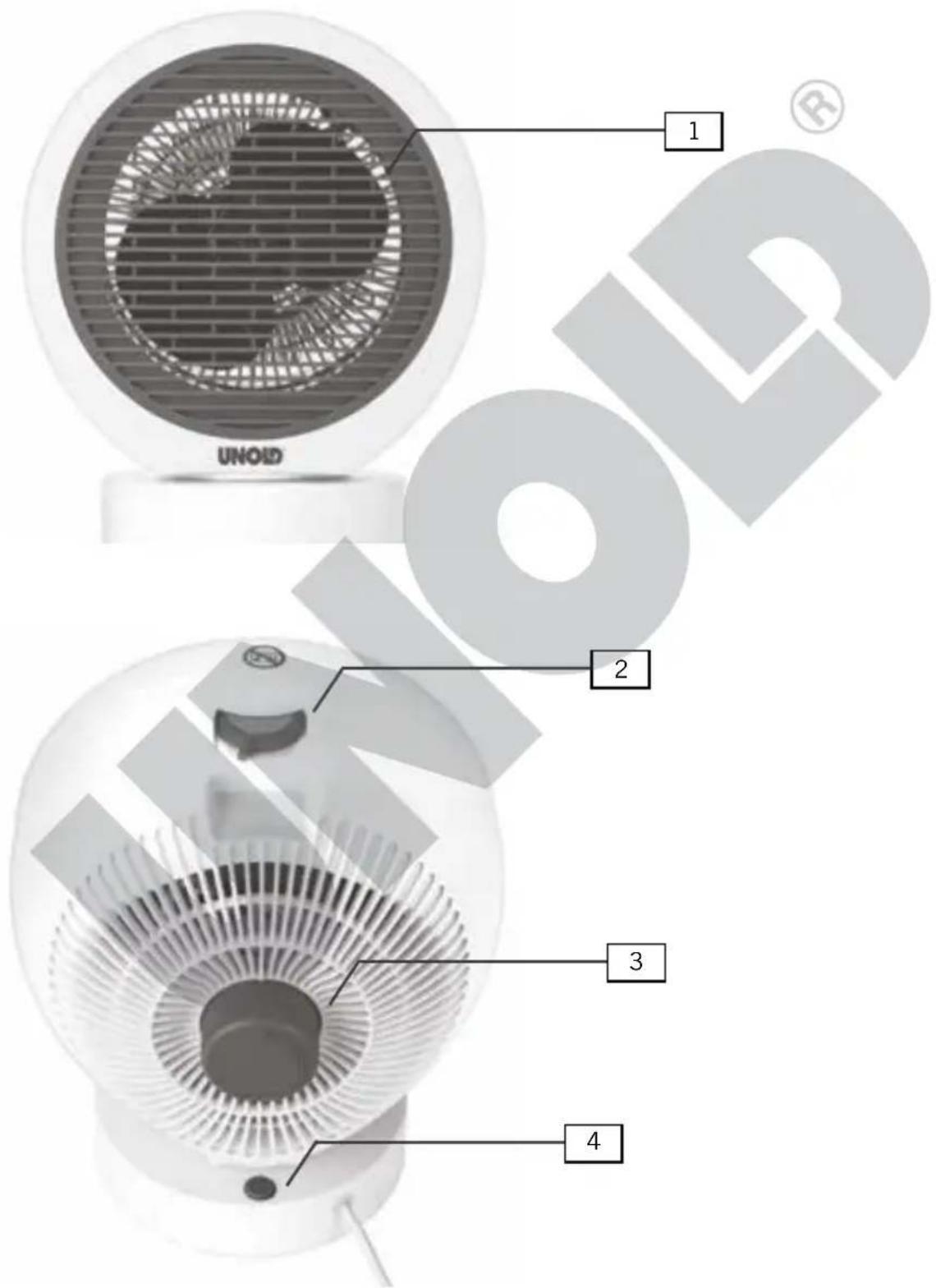

IHR NEUER HEIZLÜFTER

UNOID 1 2 3 4

IHR NEUER HEIZLÜFTER

DE Ab Seite 8

1 Luftauslass
2 Funktions-Drehschalter
3 Thermostat-Drehschalter
4 Schalter für Oszillation

EN Page 18

BEDIENUNGSANLEITUNG MODELL 86130

FÜR IHRE SICHERHEIT

Allgemeine Sicherheitshinweise

1. Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

2. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

3. Kinder dürfen nicht mit dem Gerät spielen.

4. Reinigung und benutzerseitige Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

5. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.

6. VORSICHT - Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen! In Anwesenheit von Kindern und gefährdeten Personen ist besondere Vorsicht geboten.

7. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

8. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

9. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!

10. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

11. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,

■ in Privatpensionen oder Ferienhäusern.

1. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitung bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

2. Wenn die Anschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Das Gerät darf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.

4. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

5. Wir übernehmen keine Haftung für Schäden, die durch falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raumgröße falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Das Gerät ist nur für trockene, geschlossene Räume geeignet.

2. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.

3. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.

4. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.

5. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.

6. Ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung, um Schäden am Kabel zu vermeiden.

7. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.

8. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.
9. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.
10. Das Gerät ist während und nach dem Betrieb sehr heiß, achten Sie daher darauf, dass die Zuleitung nicht die heißen Geräteteile berühren kann.
11. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
12. Das Gerät darf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
13. Berühren Sie das Gerät nie mit nassen oder feuchten Händen – Lebensgefahr durch Stromschlag!
14. Das Gerät darf aus Sicherheitsgründen nicht für folgende Zwecke genutzt werden:

■ zum Auftauen von eingefrorenen Fahrzeugscheiben/Heizen von Fahrzeug-Innenräumen

■ in der Tierhaltung bzw. Tierzucht

■ gewerbliche Nutzung

1. Halten Sie einen ausreichenden Sicherheitsabstand (mindestens 1 Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein und sorgen Sie dafür, dass die Luft ungehindert ein- und ausströmen kann.

2. Verwenden Sie das Gerät nicht, um Wäsche zu trocknen – Brandgefahr.

3. Verlassen Sie nie das Haus, wenn das Gerät eingeschaltet ist. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.

4. Durch die austretende, heiße Luft können Verletzungen entstehen. Halten Sie daher z. B. Kinder unbedingt vom Gerät fern.

5. Um eine Überhitzung des Gerätes auszuschließen, dürfen nur Räume, die größer als 4 qm² sind, beheizt werden.

6. Stecken Sie keine Gegenstände in die Geräteöffnungen, es besteht die Gefahr eines Stromschlags.
7. Benutzen Sie keine leicht brennbaren Stoffe oder z. B. Sprays in der Nähe des Gerätes – Brandgefahr!
8. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
9. Achten Sie darauf, dass sich kein Staub im Gerät ansammelt und reinigen Sie es regelmäßig.
10. Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer besonders achtsam vor.

Dieses Symbol weist darauf hin, dass das Gerät nicht mit Gegenständen abgedeckt werden darf.

TECHNISCHE DATEN

Leistung: 1.800-2.000 Watt, 220-240 V\~, 50/60 Hz (Stufe I: 1.000 W, Stufe II: 2.000 W)

Maße: Ca. 25,0 x 19,4 x 29,8 cm (L/B/H)

Zuleitung: Ca. 130 cm

Gewicht: Ca. 1,55 kg

Gehäuse: Kunststoff

Schutzklasse: II

Ausstattung: 4fach-Funktions-Drehschalter für Ventilation/Aus/Warmluft/Heißluft, Thermostat-Drehschalter mit stufenloser Temperaturregelung, Überhitzungsschutz, Kippschutz, Oszillationsfunktion (Schwenkfunktion, abschaltbar)

Zubehör: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

Das Gerät ist während und nach dem Betrieb sehr heiß – Verbrennungsgefahr! Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschaltsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Nähe von Waschbecken, Badewannen oder anderen mit Wasser gefüllten Behältnissen betreiben. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Es besteht die Gefahr eines Stromschlages.

KIPPSCHUTZ

Durch den Kipp-Schutz wird das Gerät sofort ausgeschaltet, sobald es z. B. durch Umkippen in eine Position gerät, die den sicheren Betrieb gefährdet. Bitte niemals den Kipp-Schutz manipulieren, um einen sicheren Betrieb des Gerätes zu gewährleisten.

DER IDEALE STANDORT

1. Halten Sie ausreichenden Sicherheitsabstand (mindestens einen Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein.
2. Das Gerät darf nur senkrecht in Betrieb genommen werden.
3. Sorgen Sie dafür, dass die Luft ungehindert ein- und ausströmen kann – die Lufteinlässe des Gerätes dürfen auf keinen Fall verdeckt werden.
4. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa, Bett) stellen, da das Gerät umkippen kann.
5. Achten Sie außerdem darauf, das Gerät nicht auf langflorigen Teppichen oder in staubreicher Umgebung aufzustellen.
6. Das Gerät darf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
7. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und achten Sie darauf, dass die verwendete Steckdose jederzeit leicht zugänglich ist.
8. Prüfen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
9. Die Zuleitung darf keine Gehäuseteile berühren, da das Kabel schmelzen könnte.

Bitte beachten Sie, dass das Gerät sehr heiß werden kann – Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

VOR DEM ERSTEN BENUTZEN

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern – Erstickungsgefahr!
2. Prüfen Sie, ob alle aufgeführten Teile vorhanden und intakt sind.
3. Beachten Sie alle Punkte, die im Kapitel „Der ideale Standort“ aufgeführt sind, und suchen Sie einen passenden Standort aus.
4. Wenn Sie das Gerät das erste Mal nutzen, oder es längere Zeit nicht in Betrieb war, kann es zu leichter Geruchsbildung kommen.

IN BETRIEB NEHMEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen sicheren Standort gewählt haben.
3. Stecken Sie den Stecker in eine Steckdose (220-240 V\~, 50/60 Hz).
4. Wählen Sie die gewünschte Funktion am Funktions-Drehschalter:

Heizbetrieb

- Stufe „l“ für niedrigere Wärme (ca. 1.000 Watt)

- Stufe „II“ für mehr Wärme (ca. 2.000 Watt)

- Stufe „I“ für niedrigere Wärme (ca. 1.000 Watt) - Stufe „II“ für mehr Wärme (ca. 2.000 Watt)

Wählen Sie für den Heizbetrieb am Thermostat-Drehschalter die gewünschte Temperatur, indem Sie den Regler drehen. Der Reger ist stufen los einstellbar.

1. Das Gerät heizt solange, bis die gewünschte Temperatur erreicht ist, danach schaltet sich das Gerät aus. Sobald die Raumtemperatur unter die eingestellte Temperatur fällt, schaltet sich das Gerät wieder ein.

Ventilatorbetrieb

Stufe „„“ für die Ventilator-Funktion (kühle Luft)

Achtung: Wenn das Gerät vorher auf Heizbetrieb war, ist die ausströmende Luft zunächst noch warm. Es dauert je nach vorheriger Heizleistung eine gewisse Zeit, bis das Gerät kühle Luft ventiliert.

1. Wenn Sie die Ventilator-Funktion einstellen, müssen Sie den Thermostat-Drehschalter auf die höchste Position stellen.

2. Um das Gerät auszuschalten, stellen Sie den Drehschalter auf Position „O“ und ziehen Sie den Netzstecker.

Bitte beachten Sie, dass das Gerät sehr heiß werden kann – Verbrennungsgefahr! Halten Sie insbesondere Kinder vom Gerät fern.

OSZILLATIONS-FUNKTION/SCHWENKFUNKTION

1. Damit ist es möglich, den Luftstrom über eine größere Fläche hinweg zu verteilen, da das Gerät in einem gewissen Radius hin- und herschwenkt.
2. Bei jeder Betriebsart kann die Oszillations-Funktion zugeschaltet werden. Drücken Sie hierfür den Schalter an der Geräterückseite. Möchten Sie das Gerät in einer bestimmten Position anhalten, drücken Sie erneut den Schalter.
3. Schalten Sie die Oszillations-Funktion wieder aus, bevor Sie das Gerät ausschalten.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie den Schalter auf „O“ stellen. Ziehen Sie den Stecker aus der Steckdose. Lassen Sie das Gerät gut abkühlen.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Staub im Gerät können Sie entfernen, wenn Sie vorsichtig einen Staubsauger ans Lufteinlassgitter halten.
3. Bewahren Sie den Heizlüfter an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

ÜBERHITZUNGSSCHUTZ

1. Das Gerät ist mit einer doppelten Überhitzungsschutz-Funktion ausgestattet, der das Gerät bei übermäßiger Erwärmung über 70 °C ausschaltet.
2. Wenn der Überhitzungsschutz ausgelöst wurde, schalten Sie bitte das Gerät aus, ziehen Sie den Stecker aus der Steckdose und lassen Sie das Gerät mindestens 30 Minuten abkühlen.
3. Beseitigen Sie den Auslöser des Überhitzungsschutzes (z. B. zu viel Staub im Gerät, abgedeckte Luftauslassgitter) und nehmen Sie dann das Gerät wieder in Betrieb.
4. Wenn sich das Gerät auch nach Beseitigung der Ursache nicht wieder einschalten lässt, oder der Überhitzungsschutz ohne erkennbaren Grund einschaltet, nehmen Sie bitte Kontakt mit unserem Kundenservice auf.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken. (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

CE Hiermit erklärt die UNOLD AG, dass sich der Heizlüfter 86130 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2018

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0)6205/9418-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

INSTRUCTIONS FOR USE MODEL 86130

FOR YOUR SAFETY

Gewicht: Ca. 1,55 kg

VÓÓR HET EERSTE GEBRUIK

• Erforderliche Angaben für elektrische Standheizungen.

Modellkennung(en): Unold Heizlüfter 86130
Parameter	Symbol	Wert	Einheit	Erläuterung	Gerät
Heizleistung Typ des Heizeingangs, nur für elektrische				Standheizungen mit Wärmespeicher (eine Option auswählen)
Nennheizleistung Pnom		1,9	kW Manuelle Wärmeregulierung mit integriertem Thermostat		Nein
Mindestheizleistung (Indikativ)	Pmin	0,0151	kW Manuelle Wärmeregulierung mit Feedback über Raum- und/oder Außentemperatur		Nein
Maximale kontinuierliche Heizleistung	Pmax,c	1,9	kW	Elektronische Wärmeregulierung mit Feedback über Raum- und/oder Außentemperatur	Nein
Zusätzlicher Energieverbrauch	---	---	---	Heizleistung mit Gebläse	Nein
Bei Nennheizleistung	elmax	0	kW	Typ der Heizleistung/ Raumtemperatursteuerung (eine Option auswählen)
Bei Mindestheizleistung	elmin	0	kW	Einstufige Heizleistung und keine Steuerung der Raumtemperatur	Nein
Im Standby-Modus	eISB	0,000	kW	Zwei oder mehr manuelle Stufen, keine Steuerung der Raumtemperatur	Nein
				Mit mechanischem Thermostat Steuerung der Raumtemperatur mit elektronischer Raumtemperatursteuerung	Ja
				Mit elektronischer Raumtemperatursteuerung	Nein
				Elektronische Raumtemperatursteuerung mit Tages-Timer	Nein
				Elektronische Raumtemperatursteuerung mit Wochen-Timer	Nein
				Andere Steuerungsoptionen (Auswahl mehrerer Optionen möglich)
				Raumtemperatursteuerung mit Erkennung von Personen	Nein
				Raumtemperatursteuerung mit Erkennung von geöffneten Fenstern	Nein
				Mit Option zur Abstandsregulierung	Nein
				Mit adaptiver Startsteuerung	Nein
				Mit Begrenzung der	Nein
				Betriebstemperatur
				Mit schwarzem Temperaturfühler	Nein
Kontakt	UNOLD AG, Mannheimer Str. 4 68766 Hockenheim Tel. 06205 / 9418-0
