Produkttyp	Herd
Marke	Bosch
Modell	PXY801DE1E
Abmessungen (H x B x T)	90 x 60 x 60 cm (Schätzung)
Gewicht	50 kg (Schätzung)
Stromversorgung	230 V, 50 Hz
Anzahl der Kochstellen	4 (Schätzung)
Bedienungsart	Touch (Schätzung)
Hauptfunktionen	Kochfeld mit drahtlosem Temperatursensor, Kochassistent-Funktionen, überwachtes Kochen
Pflege und Reinigung	Reinigung mit feuchtem Tuch, nicht in der Spülmaschine reinigen, nicht in Wasser eintauchen
Sicherheit	Kindersicherung (ab 8 Jahren), Sicherheitsabstand für Träger elektronischer Implantate (10 cm), Überwachung erforderlich
Temperatursensor	Kabellos, mit CR2032-Batterie, benötigt Silikon-Patch
Ersatzteile	Silikon-Patch (Ref. 00577921), kompletter Temperatursensor (Ref. HEZ39050), CR2032-Batterie
Konnektivität	Bluetooth
Konformität	Richtlinie 1999/5/EG

Häufig gestellte Fragen - PXY801DE1E BOSCH

Wie bringe ich den Silikon-Patch an einem Topf an?

Reinigen Sie die Stelle mit Alkohol, entfernen Sie die Schutzfolie, kleben Sie den Patch mit der Schablone auf, drücken Sie fest, und lassen Sie ihn dann 1 Stunde aushärten, ohne den Topf zu benutzen.

Wie wechsle ich die Batterie des Temperatursensors?

Entfernen Sie die Silikonabdeckung, schrauben Sie mit einem Schraubendreher auf, entnehmen Sie die alte Batterie, setzen Sie eine neue CR2032-Batterie unter Beachtung der Polarität ein und setzen Sie das Gehäuse wieder zusammen.

Kann der Temperatursensor in der Spülmaschine gereinigt werden?

Nein, waschen Sie ihn niemals in der Spülmaschine. Reinigen Sie ihn nur mit einem feuchten Tuch und tauchen Sie ihn nicht ins Wasser.

Wie groß ist der Sicherheitsabstand für Personen mit Herzschrittmacher?

Halten Sie einen Mindestabstand von 10 cm zwischen dem Temperatursensor und dem elektronischen Implantat aufgrund des Magnetismus ein.

Wie erkenne ich, ob die Batterie des Sensors leer ist?

Wenn Sie die Taste des Sensors drücken und die LED nicht leuchtet, ist die Batterie leer und muss ausgetauscht werden.

Kann ich einen Topf ohne Silikon-Patch verwenden?

Nein, der Silikon-Patch ist erforderlich, um den Temperatursensor am Topf zu befestigen. Ohne Patch kann der Sensor die Temperatur nicht korrekt messen.

Wo kann ich Ersatzteile für den Temperatursensor kaufen?

Die Teile sind im Fachhandel oder beim Bosch-Kundendienst erhältlich. Referenzen: Set mit 5 Silikon-Patches 00577921, kompletter Sensor mit Patches HEZ39050.

Ist der Temperatursensor mit allen Töpfen kompatibel?

Ja, sofern ein Silikon-Patch auf den Topf geklebt wird. Der Sensor wird magnetisch auf dem Patch befestigt.

Was tun, wenn der Sensor überhitzt?

Entfernen Sie den Sensor nach dem Kochen vom Topf und bewahren Sie ihn an einem sauberen, sicheren Ort fern von Wärmequellen auf, um die Batterie nicht zu beschädigen.

Welche Batterieart wird für den Sensor verwendet?

Verwenden Sie eine hochwertige CR2032-Batterie. Sie hält besonders lange. Achten Sie beim Einlegen auf die Polarität.

BEDIENUNGSANLEITUNG PXY801DE1E BOSCH

de Gebrauchsanleitung. 3

en Instruction manual 8

Bestimmungsgemäßer Gebrauch

3

Bestimmungsgemäß

Gebrauch

Wichtige Sicherheitshinweise . . 4

Umweltschutz. 4

Umweltgerecht entsorgen. 4

Kabelloser Temperatursensor

Vorbereitung und Pflege des kabellosen Temperatursensors 5

Reinigen 7

Konformitätserklarung. 7

Die Anleitung sorgfältig durchlesen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Sollte das Gerät beim Transport beschädigt worden sein, darf es nicht verwendet werden. Den technischen Kundendienst informieren und die Schäden schriftlich dokumentieren, andernfalls Goes jeglicher Anspruch auf Schadenersatz verloren.

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet:

www.bosch-home.com und Online-Shop: www.bosch-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter

Tel.: [phone] (Mo-Fr: 8.00-18.00

Uhr) Nur für Deutschland gültig.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät nur zum Zubereiten von Speisen und Getränken benutzen. Der Kochvorgang muss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss ununterbrochen beaufsichtigt werden. Das Gerät nur in geschlossenen Räumen verwenden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer

de

Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstehen haben.

Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgehufht werden, es sei dann, sie sind 8 Jahre und alter und werden beaufsichtigt.

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.

mitführren und in Bezug auf ihren Herzschrittmacher oder ein ähnliches medizinisches Gerät einen Mindestabstand von 10 cm einhalten.

Warning Verletzungsgefahr!

Die Batterie im kabellosen Temperatursensor kann beschädigt werden oder bersten, wenn sie zu heißt wird. Den Sensor nach dem Kochen vom Kochfeldnehmen und nicht in der Nähe von Wärmequellen aufbewahren.

Der Temperatursensor kann beim Entfernen vom Kochtopf sehr heißt sein. Zum Abnehmer Kuchenhandschuhe oder ein Kuchentuch verwenden.

Wichtige Sicherheitshinweise

Warning Gefahr durch Magnetismus!

Der kabellose
Temperatursensor ist
magnetisch.Die magnetischen
Elemente konnen elektronische
Implantate, z. B.
Herzschrittmacher oder
Insulinpumpen beschädigen.
Träger von elektronischen
Implantaten sollen den
Temperatursensor nicht in den
Taschen ihrer Kleidung

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Der kabellose Temperatursensor ist mit einer Batterie ausgestattet. Entsorgen Sie die verbrauchte Batterie umweltgerecht.

Kabelloser Temperatursensor

Für detailierte Angaben siehe Kapitel "Kochassistenzfunktionen" in der Gebrauchsanleitung für das Kochfeld. Lesen Sie die Anleitung durch.

Vorbereitung und Pflege des kabellosen

Temperatarsensors

In this Abschnitt erhalten Sie folgende Informationen:

Aufkleben des Silikonpatches
- Verwendung des kabellosen Temperatursensors
Auswechseln der Batterie

Temperatursensor und Silikonpatches
erhalten Sie im Fachhandel oder über unseren technischen Kundendienst.
Geben Sie die entsprechende Referenznummer an.

00577921 Set mit 5 Siliconpatches

HEZ39050 Temperatursensor und Set mit 5 Silikonpatches

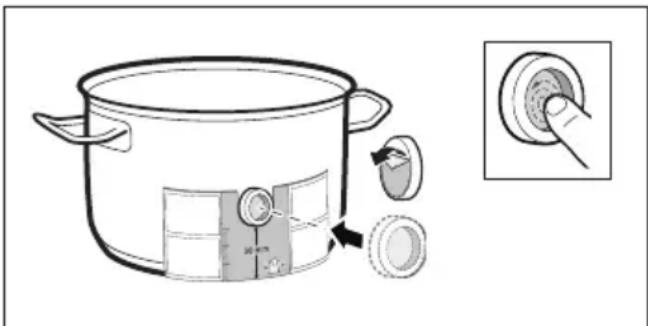

Aufkleben des Silikonpatches

Der Silikonpatch fixiert den Temperatursensor am Kochgesch

Wird ein Kochtopf zum ersten Mal mit den Kochfunktionen verwendet, muss ein Silikonpatch angebracht werden.

Gehen Sie wie folgt vor:

1. Die Klebestelle am Topf muss fettfrei sein. Den Topf reinigen, gut trocknen und die Klebestelle z. B. mit Spiritus abreiben.
2. Die Schutzfolie vom Silikonpatch entfernen. Mithilfe der mitgelieferten Schablone den Silikonpatch in entsprechender Höhe auf den Topf kleben.

1. Den Silikonpatch andrücken, auch die Innenfläche.

Der Klebstoff besteht zur korrekten Aushärtung 1 Stunde. Das Kochgeschirr während dieser Zeit nicht benutzen oder reinigen.

Hinweise

Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.
Sollte sich der Silikonpatch abliesen, muss ein neuer verwendet werden.

Verwendung des kabellosen Temperatursensors

Den Temperatursensor so am Silikonpatch anbringen, dass er sich perfect anpasst.

de

Hinweise

• Sicherstellen, dass der Silikonpatch vollständig trocken ist, bevor der Temperatursensor eingesetzt wird.
  Das Kochgeschirr so aufstellen, dass der Temperatursensor zur seitlichen Außenfläche des Kochfeldes zeigt.
  Der Temperatursensorarfndichtauf ein anderes heiBes Kochgeschirr ausgerichtet werden,um eine Überhitzung zu vermeiden.
  Entfernen Sie nach dem Garen den Temperatursensor vom Topf. Bewahren Sieihn an einem sauberen, sicheren Ort und nicht in der Nähe von Wärmequellen auf.

Auswechseln der Batterie

Wenn das Symbol am kabellosen Temperatursensor gedrückt wurde und die LED nicht aufleucht, hat sich die Batterie entladen.

Auswechseln der Batterie:

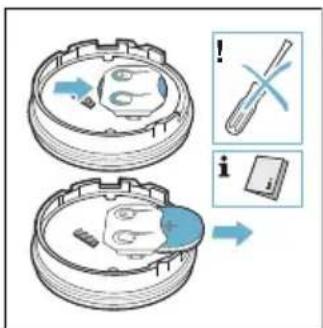

1. Die Silikonabdeckung vom Gehäuseunterteil abnehmen. Die Schrauben mit einem Schraubendreher aufschrauben.

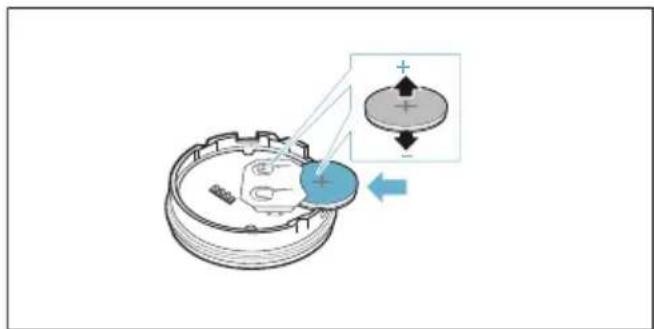

1. Das Gehäuseoberteil abziehen. Die alte Batterie entfernen. Die neue Batterie einschieben. Dabei auf die Polung achten.

Achtung!

Zum Entfernen der Batterie keine Gegenstände aus Metall verwenden. Die Kontakte nicht berühren.

1. Gehäuseoberteil und Gehäuseunterteil wieder zusammenstecken. Dabei auf die korrekte Ausrichtung der Kontaktstifte achtenden.

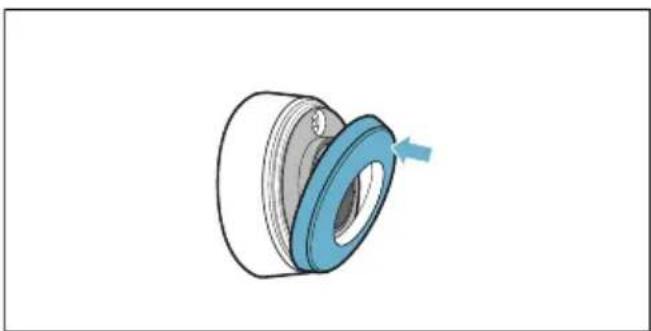

1. Die Silikonabdeckung wieder am Gehäuseunterteil des Temperatursensors anbringen.

Hinweis: Verwenden Sie nur hochwertige Batterien des Typs CR2032. Sie halten besonderss lange.

Reinigen

Temperatursensor

Reinigen Sie den Temperatursensor mit einem feuchten Tuch. Niemals in der Geschirrspulmaschine reinigen. Nicht ins Wasser tauchen und nicht unter flieBendem Wasser reinigen.

Entfernen Sie den Temperatursensor nach dem Kochen vom Kochtopf. Bewahren Sieihn an einem sauberen, sicheren Ort, beispielsweise in der Verpackung und nicht in der Nähe von Wärmequellen auf.

Silikonpatch

Vor dem Anbringen am Temperatursensor reinigen und abtrocknen. Für die Spulmaschine geeignet.

Hinweis: Das Geschirr mit dem Silikonpatch nicht über einen längeren Zeitraum in Spüllauge legen.

Fenster des Temperatursensors

Das Sensorfenster muss immer sauber und trocken sein. Gehen Sie wie folgt vor:

Regelmäßig die Verschmutzungen und Fettspritzer entfern.
Zur Reinigung einen weichen Lappen oder Wattestäbchen und Fensterputzmittel verwenden.

Hinweise

• Verwenden Sie keine kratzenden Reinigungsmittel wie Scheuerschwämme und Scheuerbürsten oder Reinigungsmilch.
  ■ Berühren Sie das Sensorfenster nicht mit den Fingern. Es konnte verschmutzt werden oder verkratzen.

Konformitätserklärung

Hiermit erklart Robert Bosch
Hausgeräte GmbH, dass das Gerät mit der Funktion kabelloser
Temperatursensor den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht.

Eine ausfuhrliche R&TTE Konformitätserklung finds Sie im Internet unter www.bosch-home.com auf der Produktseite Ihres Gerätes unter Zusätzliche Dokumente.

Die Logos und die Marke Bluetooth® sind eingetragene Warenzeichen und Eigentum von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Robert Bosch Hausgeräte GmbH erfolgt unter Lizenz. Alle anderen Marken und Markennamen sind Eigentum der jeweiligen Firmen.

Table of contents

Intended use

Intended use

Bei Verwendung der Kochfunktionen muss die eingestellte Kochstelle mit der Kochstelle übereinstimmen, auf der sich der Topf mit dem Temperatursensor befindet.
