BEDIENUNGSANLEITUNG Digitradio 52 TECHNISAT
DAB+/UKW-Uhrenradio mit kabelloser Ladefunktion
1 Abbildungen

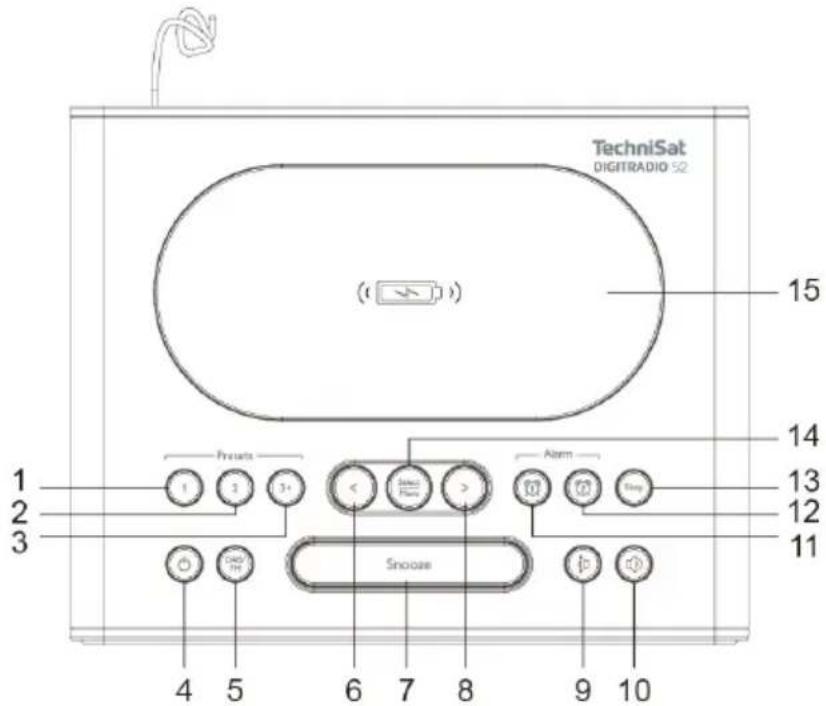

1.1 Tastenbelegung
1 Favoritenspeicher 1
2 Favoritenspeicher 2
3 Favoritenspeicher 3+ (gedrückt halten für Speicherplätze 1...20)
4 Ein/Standby
5 Moduswechsel DAB+ und FM
6 Pfeiltaste < (Auswahl von Menüeinträgen und Optionen/Einstellungen)
7 Snooze (aktiviert die Schlummer-Funktion)
8 Pfeiltaste > (Auswahl von Menüeinträgen und Optionen/Einstellungen)
9 Lautstärke leiser
10 Lautstärke lauter
11 Wecker 1 (einrichten/aktivieren des Weckers)
12 Wecker 2 (einrichten/aktivieren des Weckers)
13 Sleep (aktiviert den Sleetimer)
14 SELECT/MENU Auswahl/Speichern einer Option/Funktion,öffnet das Menu
15 Auflageliche fur kabelloses Aufladen externer Geräte

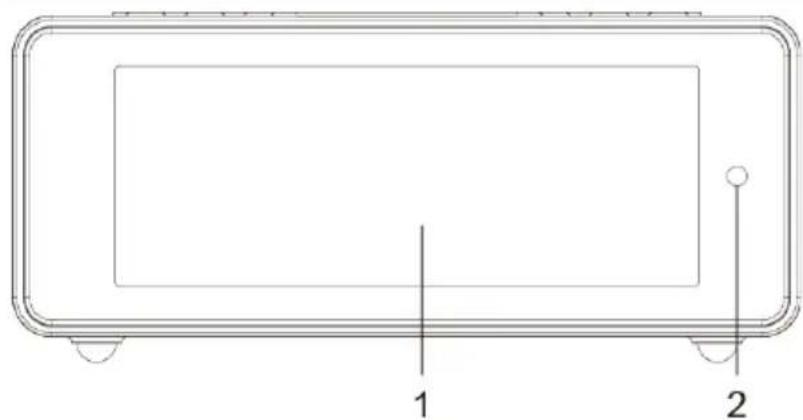

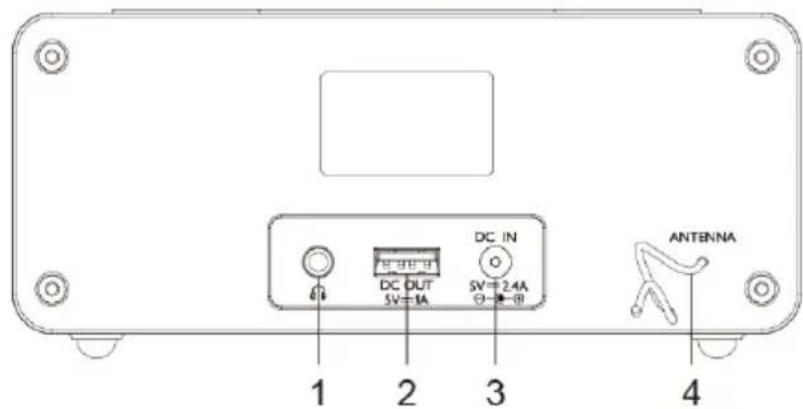

1.2 Ansicht Front/Rückseite
1 Display
2 Helligeitsssensor
1 Kopfhöreranschluss
2 DC-OUT 5V,1A
3 DC-IN 5V, 2.4A
4 Wurfantenne
2 Inhaltsverzeichnis
1 Abbildungen 4
1.1 Tastenbelegung 4
1.2 Ansicht Front/Rückseite 6
2 Inhaltsverzeichnis 7
3 Vorwort 10
3.1 Die Zielgruppe dieser Bedienungsanleitung 11
3.1.1 Bestimmungsgemäßer Gebrauch 11
3.2 Wichtige Hinweise 11
3.2.1 Sicherheit 12
3.2.2 Entsorgung 16
3.2.3 Rechtliche Hinweise 20
3.2.4 Servicehinweise 22
4 Aufstellen des Gerätes 23
5 Beschreibung des DIGITRADIO 52 26
5.1 Der Lieferumfang 26
5.2 Die besonderen Eigenschaften des DIGITRADIO 52 26
5.3 DIGITRADIO 52 zum BetriebVBorbereiten 27
5.3.1 Netzteil anschließen 27
5.3.2 Wurfantenne ausrichten 28
5.3.3 Kopfhorer benutzen 28
5.4 Allgemeine Geräte-Funktionen 29
5.4.1 Gerat einschalten 29
5.4.2 Gerät ausschalten 30
5.4.3 Lautstärke einstellen 30
5.4.4 Display 31
5.4.5 Displayanzeigen aufrufen 32
6 Menübedienung 33
7 Die DAB+ (Digital Radio)-Funktion 34
7.1 Was ist DAB+ 34
7.1.1 Datenkomprimierung 34
7.1.2 Audio Stream 35
7.2 DAB+ (Digital Radio) Empfang 35
7.2.1 Vollständigen Suchlauf durchführten 36
7.2.2 Sender wahlen 36
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen 37
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen 38
7.2.5 Überschreiben/Löschen einer Programplatz-Speicherung 38
7.2.6 Signalstärke 38
7.2.7 Manueller Suchlauf 40
7.2.8 Lautstärkanpassung (DRC) 40
7.2.9 Inaktive Sender loschen 41
8 FM (UKW)-Betrieb 41
8.1 UKW-Radiobetrieb einschalten 41
8.2 FM (UKW)-Empfang mit RDS-Informationen 42
8.3 Automatische Sendersuche 42
8.4 Manuelle Sendersuche 43
8.5 Suchlauf-Einstellung 43
8.6 Audio-Einstellung 44
8.7 UKW-Sender auf einem Speicherplatz ablegen 44
8.8 UKW-Sender von einem Speicherplatz abrufen 45
8.9 Überschreiben/Löschen einer Programmplatz-Speicherung 45
9 Weitere Funktionen 46
9.1 Ladefunktion externer Geräte 46
9.1.1 Kabelgebundenes Aufladen externer Geräte 46
9.1.2 Kabeloses Aufladen externer Geräte 46
9.2 Sleeptimer 47
9.3 Wecker 47
9.3.1 Wecktimer einstellen 47
9.3.2 Wecker nach Alarm ausschalten 50
9.3.3 Wecker ausschalten 50
10 Systemeinstellungen 51
11 Reinigen 58
10.1 Uhrzeit- und Datumseinstellungen 51
10.1.1 Zeit/Datum manuell einstellen 51
10.1.2 Zeitaktualisierung 52
10.1.3 Uhrzeitformat einstellen 53
10.1.4Datumsformat einstellen 54
10.2 Displayhelligkeit 55
10.3 Sprache 55
10.4 Werkseinstellung 56
10.5 SW-Version 57
12 Fehler beseitigen 59
13 Technische Daten / Herstellerhinweise 60
14 Notizen 61
3 Vorwort
These Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch Ihres Radio-Gerätes, im folgenden DIGITRADIO oder Gerät genannot.
3.1 Die Zielgruppe dieser Bedienungsanleitung
Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.
3.1.1 Bestimmungsgemäßer Gebrauch
Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.
3.2 Wichtige Hinweise
Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.
Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spatefte Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerates.
Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewölltem Betrieb unbedingt beachten sollenn.
Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.
3.2.1 Sicherheit
Zu Ihr Schutz sollen den Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr DIGITRADIO 52 in Betriebnehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäß Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
Öffnen Sie niemals das Gerät!
Das Berühren spannung führender Teile ist lebensgefährlich!
Ein eventuell notwendiger Eingriffarf nur von geschultem Personal vorgenommen werden.
Das Gerätarf nur in gemäßigtem Klimabetrieben werden.
Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warmer Räume nicht sofort einschalten; Temperaturausgleich abwarten.
Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service
Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
Bei Gewitter sollenn Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen.
Bei auffalligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.
Das Gerätarf nur mit der auf dem Netzteil aufgedruckten Netzspannung betrieben werden.
Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
Das Netzteilarf erst angeschlossen werden, nachdem die Installation vorschriftsmaBig beendet ist.
Wenn das Netzteil defekt ist bzw. wenn das Gerät sonstige Schäden aufweist,arf es nicht in Betrieb genommen werden.
Beim Abziehen des Netzteils von der Steckdose am Steckerziehen - nicht am Kabel.
Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.
Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge konnen Kurzschlüsse sein.
Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
Lassen Sie Kinder niemals unbeaufsichtigt diesen Gerät benutzen.
Das Gerät bleibt auch in ausgeschaltetem Zustand/Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.
Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.
Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
EsistverbotenUmbautenamGeratvorzunehmen.
Beschädigte Geräte bzw. beschädigte Zubehörerteile)dürfen nicht mehr verwendet werden.
3.2.2 Entsorgung
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.itte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht uber den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf auf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie daraufuf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermull).
Entsorgungshinweise:
Entsorgung der Verpackung:
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei ihrer Handler oder über ihreCOMMUNALE Entsorgungseinrichtung.
Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.
Entsorgung des Gerätes:
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt-oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung des Gerätes.
Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
3.2.3 Rechtliche Hinweise
Hiermit erklärt TechniSat, dass der Funkanlageotyp DIGITRADIO 52 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://konf.tsat.de/?ID=22063
TechniSat ist nicht für Produktschäden auf Grund von äußerten Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfälle haftbar.
Änderungen und Druckfehler vorbehalten. Stand 10/18. Abschrift und Vervielfaltigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.
DIGITRADIO 52 und TechniSat sind eingetragene Warenzeichen der:
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Straße 3
D-54550 Daun/Eifel
www.technisat.de
3.2.4 Servicehinweise
Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.itte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsanspruchen wender Sie sichitte an den Handler des Produktes.
Hinweis!
Für Fragen und Informationen oder wenn es mit diesen Gerät zu einem Problem kommt, ist unsere Technische Hotline:
Mo. - Fr. 8:00 - 20:00 unter Tel.:
03925/9220 1800 erreichenbar.
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sieitte ausschließlich folgende Anschrift:
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
39418 Staßfurt
Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.
4 Aufstellen des Gerätes
Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.
chtung!
Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die Luftungsöffnungen konnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies konnte möglicherweise zu einem Gerätebrand führen.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Der Standortarf nicht in Räumen mit hoher Luftfeuchigkeit, z. B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßtem Klimavorgesehen und darauf nicht Tropf- oder Spritzwasser ausgesetzt werden.
Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen konnten. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.
Halten Sie das DIGITRADIO 52 von Geräten fern, die starke Magnetfelder erzeugen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in dieser Fall etwa eine Stunde, bevor Sie es in Betriebephmen.
Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können!
Die Steckdose sollte möglichst nah am Gerät sein.
Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!
Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
Wenn das Gerät langere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.
Zu hohe Lautstärke, bereits bei Kopfhörern, kann zu Gehörschäden führen.
5 Beschreibung des DIGITRADIO 52
5.1 Der Lieferumfang
Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:
1x DIGITRADIO 52
1xNetzteil
1x Bedienungsanleitung
5.2 Die besonderen Eigenschaften des DIGITRADIO 52
Das DIGITRADIO 52 besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen:
- Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
- Das Radio empfängt auf den Frenzenen UKW 87,5-108 MHz (analog) und DAB+ 174,9-239,2 MHz (digital).
- Das Gerät verfügbar über eine Zeitanzeige.
- Programmierbare Weckzeiten.
- Kabelloses oder Kabel-gebundenes Aufladen externer Geräte.
5.3 DIGITRADIO 52 zum BetriebVBoreiten
5.3.1 Netzteil anschließen
Verbinden Sie hierzu das mitgelieferte Netzteil mit der mit DC-IN beschriftete Buchse an der Rückseite des DIGITRADIO 52. Verbinden Sie danach das Netzteil mit dem Stromnetz.
Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.
Nach erstmaliger Herstellung des Netzanschlusses erscheint
"TechniSat" im Display. Anschließlich konnen Sie die Bediensprache auswahlen. Wahlen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahl durch Drücken der Taste SELECT/MENU. Anschließlich wird erstmalig ein Sendersuchlauf über DAB+ durchgeführt und es werden Uhrzeit/Datum eingestellt. Beachten Sie auch den Hinweis unter Punkt 5.4.1.
5.3.2 Wurfantenne ausrichten
Die Anzahl und Qualität der zu empfangenden Sender hangt von den Empfangsverhältnissen am Aufstellort ab. Mit der Wurfantenne kann ein ausgezeichnetener Empfang erzielt werden.
Ziehen Sie die Wurfantenne der Länge nach aus.
Wichtig ist oft die exakte Ausrichtung der Wurfantenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de" die Lage des nachstgelegen den Sendemastes schnell ausfindig machen.
Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes. schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.
Fassen Sie die Wurfantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.
5.3.3 Kopfhörer benutzen
Gehörschäden!
Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geräteutstärke auf minimale Lautstärke.
Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.
Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Rückseite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Laatsprecher ist stumm geschaltet.
Wenn Sie wieder über die Laufsprecher horen möchten,ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.
5.4 Allgemeine Geräte-Funktionen
5.4.1 Gerät einschalten
Bereiten Sie das DIGITRADIO 52 zunachst wie unter Punkt 5.3.1 und 5.3.2 beschreiben, zum Betrieb vor.
Durch Drücken der Taste Ein/Standby auf der Oberseite des Gerätes, schalten Sie das DIGITRADIO 52 ein.
Nach dem erstmaligen Einschalten müssen Sie zuerst die Sprache festlegen. Wahlen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahl durch Drücken der Taste SELECT/MENU. Anschließlich führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Wahrend des Suchlausfs zeigt die Displayinformation den
Fortschritt der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben.
5.4.2 Gerät ausschalten
Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in den Standby-Modus schalten. Im Display erscheint kurz der Hinweis [Standby]. Die Uhrzeit wird im Display angezeigt. Die Displayhelligkeit im Standby-Modus können Sie wie unter Punkt 10.2 beschreibenändern.
5.4.3 Lautstärke einstellen
Stellen Sie die Lautstärke mit den Tasten Lautstärke +/- ein. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt.

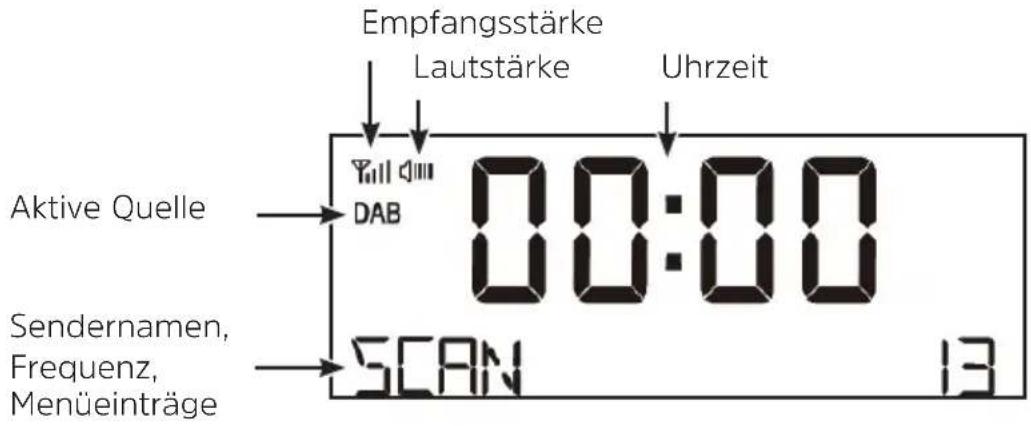

5.4.4 Display
Je nach gewähller Funktion oder Option, werden im Display folgende Informationen angezeigt:
5.4.5 Displayanzeigen aufrufen
Halten Sie die Taste SELECT/MENU gedrückt und wahlen Sie mit den Tasten < oder > das Untermenü [Display]. Drücken Sie anschließend die Taste SELECT/MENU. Wahlen Sie mit den Tasten <, > und SELECT/MENU eine Anzeigeoption. Sie haben die Wahl, sich folgendeInfos anzeigen zu halten:
Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):
[Lauftext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Signalstarke], [Programmtyp], [Ensemble], [Frequenz], [Signalqualität], [Bitrate und Codec], [Format], [Zeit], [Datum] und [Service Name].
Im FM/UKW-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):
[Radiotext] (falls ausgesendet), [Programmtyp] (PTY), [Sendername], [Audioinformationen], [Zeit], [Datum] und [Frequenz].
6 Menübedienung
Über das Menu gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO 52. Die Menu-Navigation erfolgt mit den Tasten SELECT/MENU, <, >. Das Menu ist aufgeilt in Untermenü und enthalt je nach Modusart (DAB+ oder FM) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Offnen des Menü, einfach die Taste SELECT/MENU kurz gedrückt halten. Um in Untermenü zu wechseln, drücken Sie zuerst die Tasten < oder >, um ein Untermenü anzuzeigen und anschließend die Taste SELECT/MENU, um das Untermenü aufzurufen. Ein Sternchen (*) Markiert die aktuelle Auswahl.
Menu schreiben: Das Menu schreiben sich automatisch nach weniger Sekunden. Ansonsten halten Sie erneut die Taste SELECT/MENU gedrückt.
Einstellungen werden erst durch Drücken der Taste SELECT/MENU gespeichert.
Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].
Einige Textdarstellungen (z. B. Menüinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext oder abgekürzt dargestellt.
7 Die DAB+ (Digital Radio)- Funktion
7.1 Was ist DAB+
DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen horen können. Anders als bei herkommlichen Analog radiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies{nent man Ensemble oder Multiplex. Ein Ensemble setzen sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B. unter www.dabplus.de oder www.dabplus.ch.
7.1.1 Datenkomprimierung
Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, konnen also Herausgeltert werden. Dies wird ermöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten
gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgeltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).
7.1.2 Audio Stream
Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewöhnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ohnen nicht nur Radio in excellenter Soundqualität sondern zusammen Informationen. Diese können sich auf das laufende Programm beziehen oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).
7.2 DAB+ (Digital Radio) Empfang
Drücken Sie die Taste DAB/FM bis [DAB] im Display angezeigt wird.
Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumericer Reihenfolge wiedergegeben.
7.2.1 Vollständigen Suchlauf durchführten
Der automatische Suchlauf Vollständiger Suchlauf scannot alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
Nach Beendigung des Suchlaufes wird der ersten Sender in alphanumericer Reihenfolge wiedergegeben.
Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menu durch gedrückt halten der Taste SELECT/MENU und wahlen Sie mit den Taten <, > den Menüpunkt [Vollständiger Suchlauf] an. Drücken Sie anschließend kurz die Taste SELECT/MENU.
Im Display erscheint [Suchlauf...].
Während des Suchlaufs wird ein Fortschnittsbalken und die Anzahl an gefundenen Sendern angezeigt.
Wird keine Station gefunden, prüfen Sie die Wurfantenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.2).
7.2.2 Sender wahlen
Durch drücken der Tasten < oder > kann die Senderliste aufgerufen und zwischen den verfügbarbaren Sendern umgeschaltet werden.
Alternative:
Öffnen Sie das Menu durch kurzes gedrückt halten der Taste SELECT/MENU und wahren Sie mit den Tasten < / > den Eintrag [Senderliste]. Drücken Sie zum Bestätigen kurz SELECT/MENU. Anschließlich konnen Sie mit den Tasten < / > einen Sender auswahlen und mit SELECT/MENU wiedergeben.
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen
Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich speichern.
Wahlen Sie zunachst den gewünschten Sender aus (siehe Punkt 7.2.2).
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe eine der Tasten Favoritenspeicher 1 oder 2 gedrückt.
Um einen Sender auf den Favoritenspeicher 3...20 zu legen, halten Sie die Taste Favoritenspeicher 3+ gedrückt und wahren Sie anschließend mit den Tasten < / > einen Speicherplatz. Drücken Sie zum Speichern die Taste SELECT/MENU.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen
Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste Favoritenspeicher 3+und wahlen Sie mit den Tasten < , > einen Senderspeicher (1...20). Drücken Sie die Taste SELECT/MENU, zur Wiedergabe des Senders.
Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].
Drücken Sie die Tasten Favoritenspeicher 1 oder 2 um sofort den darauf gespeicherten Sender abzurufen.
7.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung
Speichern Sie wie beschreiben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.
7.2.6 Signalärke
Öffnen Sie das Menu durch kurzes gedrück halten der Taste SELECT/MENU, wahren Sie mit den Tasten < oder > den Eintrag [Display] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > den Eintrag [Signalstarke] und drücken Sie die Taste SELECT/MENU
Warten Sie, bis das Menu ausgebrendet wird.

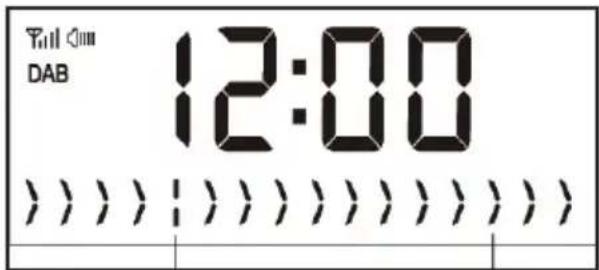

Im Display wird die Signalstarke anhand eines Balkendiagrammes dargestellt.
Mindestsignalstärke Signalstärke
Sender, deren Signalstarke unterhalb der erforderlichen Mindestsignalstarke liegt, senden kein ausreichendes Signal. Richten Sie die Wurfantenne ggf. wie unter Punkt 5.3.2 beschrieben aus.
7.2.7 Manueller Suchlauf
Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dieren.
Halten Sie kurz die Taste SELECT/MENU gedrück. Wahlen Sie mit den Tasten < oder > den Eintrag [Manueller Suchlauf] und drücken Sie die Taste SELECT/ MENU.
Wahlen Sie mit den Tasten < oder > und SELECT/MENU einen Kanal (5A bis 13F). Im Display wird nun dessen Signalstärke angezeigt. Wird auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemble name des Senders angezeigt. Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden.
Sender, deren Signalstarke unterhalb der erforderlichen Mindestsignalstarke liegt, senden kein ausreichendes Signal. Richten Sie die Wurfantenne ggf. wie unter Punkt 5.3.2 beschreiben aus.
7.2.8 Lautstärkanpassung (DRC)
Mit dem Menüpunkt DRC wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [DRC] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit < oder > die Kompressionsrate:
DRC HOCH - Hohe Kompression
DRC TIEF - Niedrige Kompression
DRC AUS - Kompression abgeschaltet.
Bestätigen Sie durch Drücken der Taste SELECT/MENU.
7.2.9 Inaktive Sender Löschen
Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Inaktive Sender] und drücken Sie die Taste SELECT/MENU.
Es erfolgt die Abfrage [Löschen], ob die inaktiven Sender gelöscht werden sollen.
Wahlen Sie mit < oder > den Eintrag [J] (Ja) oder [N] (Nein) und bestätigten Sie durch Drücken der Taste SELECT/MENU.
8 FM (UKW)-Betrieb
8.1 UKW-Radiobetrieb einschalten
Wechseln Sie durch Drucken der Taste DAB/FM in den FM-Modus.
Im Display wird [FM] angezeigt.
i Beim erstmaligen Einsatzen ist die Frequenz 87,5 MHz eingestellt.
i Haben Sie bereits einen Sender eingestellt oder gespeichert, spiel das Radio den zuletzt eingestillten Sender.
Bei RDS-Sendern entscheid der Sendername.
Um den Empfang zu verbessern,richten Sie die Wurfantenne aus (Punkt 5.3.2).
RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Diese wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.
8.3 Automatische Sendersuche
Halten Sie die Tasten < oder > länger gedrückt (2 bis 3 Sek.), um automatisch den nachsten Sender mit ausreichendem Signal zuuchen.
Alternative können Sie auch die Taste SELECT/MENU drucken.
Wird ein UKW-Sender mit ausreichend starkem Signal befinden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangenencheint der Sendername und ggf. der Radiotext.
Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Sendersuche.
8.4 Manuelle Sendersuche
Drücken Sie mehrmals kurz die Tasten < oder >, um den gewünschten Sender, bzw. die Frequenz einzustellen.
Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.
8.5 Suchlauf-Einstellung
In thisem Menupunkt kann die Empfindlichkeit des Suchlaufes eingestellt werden.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Suchlauf-Einstellung] und drücken Sie die Taste SELECT/ MENU.
Wahlen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur starke Sender] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [Alle Stationen].
Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem verfügbarbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiederergegeben werden.
8.6 Audio-Einstellung
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Audio-Einstellung] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit < oder > den Eintrag [Stereo erlaubt] oder [Nur Mono], um die Wiedergabe in Stereo oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugegeben.
Bestätigen Sie durch Drücken der Taste SELECT/MENU.
8.7 UKW-Sender auf einem Speicherplatz ablegen
Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-Bereich speichern.
Wahlen Sie zunachst den gewünschten Sender aus (siehe Punkt 8.3, 8.4).
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe eine der Tasten Favoritenspeicher 1 oder 2 gedrückt.
Um einen Sender auf den Favoritenspeicher 3...20 zu legen, halten Sie die Taste 44
- Favoritenspeicher 3+ gedrück und wahren Sie anschließend mit den Tasten < / > einen Speicherplatz. Drücken Sie zum Speichern die Taste SELECT/MENU.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.
8.8 UKW-Sender von einem Speicherplatz abrufen
Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste Favoritenspeicher 3+und wahlen Sie mit den Tasten <,> einen Senderspeicher (1...20). Drücken Sie die Taste SELECT/MENU, zur Wiedergabe des Senders.
Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].
Drücken Sie die Tasten Favoritenspeicher 1 oder 2 um(sofort den darauf gespeicherten Sender abzurufen.
8.9 Überschreiben/Löschen einer Programmplatz-Speicherung
Speichern Sie wie beschreiben einlich einen neuen Sender auf dem jeweiligen Speicherplatz ab.
Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.
9 Weitere Funktionen
9.1 Ladefunktion externer Geräte

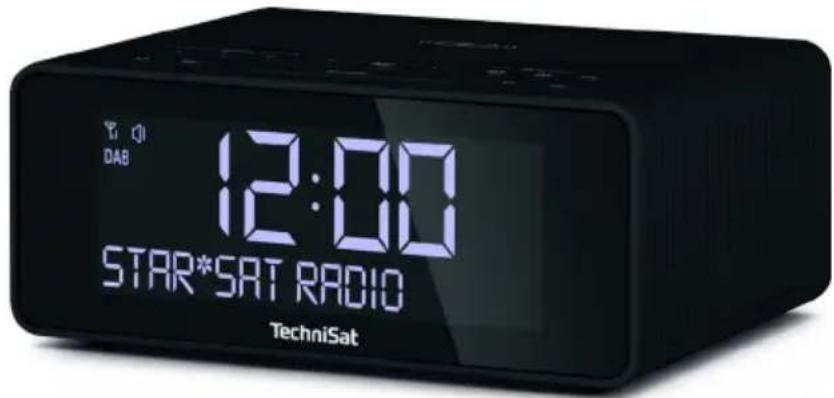

Das DIGITRADIO 52 verfügbar über eine Kabelgebundene Ladefunktion und eine Kabellose Ladefunktion (nach Qi-Standard) externer Geräte wie z. B. Handys oder Smartphones.
Achtung: Verwenden Sie nicht beide Varianten gleichzeitig. Dies kann zu Beschädigungen an ihren Geräten führen.
9.1.1 Kabelgebundenes Aufladen externer Geräte
Verwenden Sie das Original Ladekabel (USB) Ihres externen Gerätes und stecken Sie den USB-Stecker in den USB-Anschluss (DC OUT) auf der Rückseite des DIGITRADIO 52. Das externe Gerät kann mit maximal 5V und 1A aufgeladen werden.
9.1.2 Kabelloses Aufladen externer Geräte
Verfügt Ihr externes Geräte über eine Kabellose Aufladefunktion (Wireless Charging nach QI-Standard), können Sie es auf die Ladematte auf der Oberseite des DIGITRADIO 52 legen. Das Display Ihres externen Gerätes muss damit nach oben zeigen. Ist die Ausrichtung korrekt, startet der Ladevorgang automatisch. Weitere Informationen zum Kabellosen Aufladen des Akkus enthalten Sieitte der Bedienungsanleitung Ihres externen Gerätes.
9.2 Sleeptimer
Aktivieren Sie den Sleeptimer, wenn Sie vor dem Einschlafen noch etwas Radio horen. Mochten und das DIGITRADIO 52 automatisch in Standby geschalte werden soll.
Drücken Sie mehrmals die Taste Sleep am DIGITRADIO 52, um die zur Verfügung stehenden Zeiten auszuwahlen, nach denen das DIGITRADIO 52 nach Ablauf der Zeit automatisch in den Standby-Modus schaltet. Zur Verfügung stehen: Aus, 15 Minuten, 30 Minuten, 45 Minuten, 60 Minuten, 90 Minuten oder 120 Minuten.
Ist der Sleeptimer aktiv, konnen Sie die noch zur Verfügung stehende Zeit abfragen, indem Sie erneut kurz die Taste Sleep drücken.
9.3 Wecker
Das DigitRadio 52 besitz die Möglichkeit 2 programmierbare Weckzeiten, individuell einzustellen.
9.3.1 Wecktimer einstellen
Die Weckfunktion konnen Sie erst bedieren, wenn die korrekte Uhrzeit eingestellt worden ist.
Nach einem Netzausfall müssen Sie die Uhrzeit erneut einstellen. Die Uhrzeit kann entweder manuell, über DAB oder UKWactualisiert werden. Weitere Info hierzu unter Punkt 10.1.
Exemplarisch werden an Weckalarm 1 nun die Einstellungen erlautert. Um jeder Einstellschnitt zu bestätigen und zum Nächsten zu springen, drücken Sie die Taste SELECT/MENU. Zum Ändern einer Option, drücken Sie die Tasten < oder >.
- Zum Einstellen der beiden Weckzeit-Speicher Drücken Sie eine der Tasten Alarm 1 oder Alarm 2.
Im Display erscheint [WECKER 1 EINR] (bei Alarm 1).
- Bestätigen Sie mit der Taste SELECT/MENU.
- Stellen Sie die Zeit ein, an dem der Wecker Starten soll (erst die Stunde, dann die Minuten). Drücken Sie SELECT/MENU um zur{nachsten Einstellung zu gelangen.
- Stellen Sie die Dauer ein, die der Wecktimer wecken soll (15, 30, 45, 60, 90Min)
- Wahlen Sie die Quelle, die als Wecksignal wiedergegeben werden soll (zur Wahl stehen DAB, FM und Summer.)
Haben Sie DAB oder FM gewählt, können Sie anschließlich wahren, ob der Zuletzt gehörte Sender oder ein Sender der vorher im Favoritenspeicher gespeichert wurde, als Wecksignal wiedergegeben werden soll. Wären Sie die entsprechende Option und drücken Sie SELECT/MENU, um zur{nachsten Einstellung zu gelangen.
6. Wahlen Sie anschließend, wie oft die Weckfunktion wiederholt werden soll. Zur Auswahr stehen:
Täglich: jeder Tag zur eingestellte Zeit
- Einmal: Einmalige Ausführung
Wochenende: Nur samstags und sonntags
Werktage: Nur montags bis freitag
- Wahlen Sie die gewünschte Wecklautstärke.
- Wahlen Sie zuletzt [EIN] um den Wecker einszuschalten oder [AUS], um den Wecker auszuschalten. Drücken Sie SELECT/MENU um die Einstellung des Weckers zu speichern.
Der Wecktimer ist eingestellt, auf dem Display erscheint [gespeichert].
9.3.2 Wecker nach Alarm ausschalten
Drücken Sie die Taste Ein/Standby um den Weckalarm auszuschalten.
Drücken Sie die Taste SNOOZE, um die Schlummer-Funktion einzuschalten. Sie können durch wiederholtes Drücken von SNOOZE die Länge der Pause zwischen 5, 10, 15 oder 30 Minuten wahren.
Die mögliche Länge der Snoozezeit ist abhängig von der eingestillten Weckzeitdauer, so kann bei einer Weckdauer von 15 Min. eine Snoozezeit von 5 Min oder 10 Min eingestellt werden.
Im Display ist das Weckersymbol weiterhin eingebrendet, wenn die Weckerwiederholung auf Täglich, Wochenende, oder Werktage eingestellt ist.
9.3.3 Wecker ausschalten
Wiederholen Sie die Schritte wie unter „9.3.1 Wecktimer einstellen" beschreiben und wahlen Sie im letzten Konfigurationsschrift > [AUS]. Speichern Sie die Einstellung durch drücken der Taste SELECT/MENU.
10 Systemeinstellungen
Alle unter thisem Punkt erläuterten Einstellungen gelten sowohl im DAB+, als auch im FM-BetriebGLEICHERMABen.
10.1 Uhrzeit- und Datumseinstellungen
10.1.1 Zeit/Datum manuell einstellen
Je nach Einstellung der Zeitaktualisierung (Punkt 10.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [UHRZEIT/DATUM] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum einstellen] und drücken Sie SELECT/MENU.
Die ersten Ziffern (Stunden) der Uhrzeit blinken und konnen mit den Tasten < oder > abgeändert werden.
Die Taste > erhöht den Wert, die Taste < verringert den Wert.
Drücken Sie zum Übernehmen der Einstellung die Taste SELECT/MENU.
Anschließlich blinken die{nachsten Ziffern (Minutes) der Uhrzeit und konnen.
ebenfalls wie zuvor beschreiben abgeändert werden.
Drücken Sie nach jeder weiteren Einstellung die Taste SELECT/MENU um zur{nachsten Einstellung zu springen.
Verfahrens Sie bei der Datumseinstellung wie zuvor beschrieben.
Nachdem alle Einstellungen vorgenommen wurden und letztmalig die Taste SELECT/MENU gedrückt wurde, erscheint [Gespeichert] im Display.
10.1.2 Zeitaktualisierung
In diesen Untermenü konnen Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+ oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 10.1.1).
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum einstellen] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > den Eintrag [Autom. Update] und drücken Sie SELECT/MENU.
Wahlen Sie mit den Tasten < oder > folgende Optionen:
[DAB und FM] (Aktualisierung über DAB+ und FM)
[DAB] (Aktualisierung nur über DAB+)
[FM] (Aktualisierung nur über UKW)
[Keine Update] (Uhrzeit/Datum müssen manuell eingegeben werden, siehe Punkt 10.1.1).
Drücken Sie zum Übernehmen der Einstellung die Taste SELECT/MENU.
Im Untermenü 12/24 Std. einstellen konnen Sie das 12 oder 24 Stunden Format aktivieren.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum eingstellen] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > den Eintrag [12/24 Std. einstellen] und drücken Sie SELECT/MENU.
Wahlen Sie mit den Tasten < oder > eine der folgenden Optionen:
[24] (für das 24 Stunden Format)
[12] (für das 10 Stunden Format)
Drücken Sie zum Übernehmen die Taste SELECT/MENU.
Im Untermenü Datumformat einst. können Sie das Format zur Anzeige des Datum festlegen.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum eingstellen] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > den Eintrag [Datumssformat einstellen] und drücken Sie SELECT/MENU.
Wahlen Sie mit den Tasten < oder > eine der folgenden Optionen:
[TT-MM-JJJJJ] (Tag, Monat, Jahr)
[MM-TT-JJJJ] (Monat, Tag, Jahr)
Drücken Sie zum Übernehmen die Taste SELECT/MENU.
10.2 Displayhelligkeit
Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Beleuchtung] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > eine der folgenden Funktionen:
[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie konnen hier zwischen den Helligkeitsstufen [AUTO], [5 Hoch] bis [1 Niedrig] wahren. Wahlen Sie mit den Tasten < oder > eine Helligkeitsstufe und drücken Sie zum Speichern die Taste SELECT/MENU.
[Standby] regelt die Helligkeit im Standby-Modus. Sie konnen hier zwischen den Helligeitsstufen [AUTO], [4 Hoch] bis [0 Aus] wahren. Wahlen Sie mit den Tasten < oder > eine Helligeitsstufe und drücken Sie zum Speichern die Taste SELECT/MENU.
10.3 Sprache
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Sprache] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahl durch Drücken der Taste SELECT/MENU.
10.4 Werkseinstellung
Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksätzen auf Werkseinstellungen konnen Sie in thisem Fall alle gespeicherten Senderlöschen, um anschließend einen neuen Sendersuchlauf zu starten.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [Werkseinstellung] und drücken Sie die Taste SELECT/MENU.
Wahlen Sie mit den Tasten < oder > zum Ausführren der Werkseinstellung > [J] (Ja) oder > [N] (Nein) und drücken Sie die Taste SELECT/MENU.
Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.
Im Display erscheint [Neustart...] und das Gerät startet mit der Sprachauswahl [Sprache]. Wahlen Sie mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahr durch Drücken der Taste SELECT/MENU. Anschließlich führ das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Wahrend des Suchlaufs zeigt die Displayinformation den Fortschnitt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erstee DAB+ Programm wiedergegeben.
10.5 SW-Version
Unter SW-Version können Sie die aktuell installierte SW-Version abfragen.
Halten Sie kurz die Taste SELECT/MENU gedrückt. Wahlen Sie mit den Tasten < oder > den Eintrag [SW-Version] und drücken Sie die Taste SELECT/MENU.
Es wird die aktuell installierte Software-Version angezeigt.
Verlassen Sie die Anzeige durch gedrückt halten der Taste SELECT/MENU.
11 Reinigen
Um die Gefahr eines elektrischen Schlags zu vermeiden, * dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließen dem Wasser reinigen. Vor der Reinigung den Netzsteckerziehen und Gerät ausschalten!
Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.
Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).
Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.
Kein Spiritus, Verdünningsen usw. verwenden; sie konnten die Oberfläche des Gerätes beschädigten.
Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.
Mit dem Baumwolltuch sanft über die Oberfläche reiben.
12 Fehler beseitigen
Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabelle.
| Symptom Mögliche Ursache/Abhilfe |
| Gerät{lösst sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt. Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an. |
| Es ist kein Ton zu horen. Erhöhen Sie die Lautstärke. |
| Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. |
| Empfang über DAB+/FM ist schlecht. | Ändern Sie die Position der Antenne oder des DIGITRADIO 52. |
| Gerät{lösst sich nicht bedieren. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. |
| Externes Gerät wird nicht über das Kabellose-Laden aufgeladen | Verändern Sie die Position auf der Ladematte, bis der Ladevorgang beginnt. |
Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit der technischen Hotline auf.
13 Technische Daten / Herstellerhinweise
Technische Änderungen und Irrtümer vorbehalten.
| Empfangswege DAB/DAB+, FM | |
| Stromversorgung AC Input: 100-240V, 50/60HzDC Output: 5V, 2400mA |
| Frequenzen UKW: 87,5-108MHz | DAB/DAB+: Band III 174-240MHz |
| Stromverbrauch im Betrieb max.: 12W | Standby: <1W |
| Audio Ausgangsleistung 2x 2W RMS | |
| Gewicht 600g | |
| Abmessungen (BxHxT) 16cm x 12,7cm x 7,2cm |
14 Notizen
Mode d'emploi
DIGITRADIO 52
http://konf.tsat.de/?ID=22063
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Strasse 3
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
10 Systemeinstellungen 171
http://konf.tsat.de/?ID=22063
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Straße 3
D-54550 Daun/Eifel
www.technisat.de
TechniSat Digital GmbH
Service-center
Nordstr. 4a
39418 Staßfurt
8.3 Automatische zenderkeuze
