BEDIENUNGSANLEITUNG LIT60433M ELECTROLUX

10. TECHNISCHE GEGEVENS

12. INFORMATIONEN ZUR ENTSORGUNG................................................... 83

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das DEUTSCH 63Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.

• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.

• Rauch ist ein Hinweis auf Überhitzung. Verwenden Sie niemals Wasser, um das Kochfeuer zu löschen. Schalten 64 DEUTSCHSie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel.

• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.

• ACHTUNG: Der Garvorgang muss überwacht werden Ein kurzer Garvorgang muss kontinuierlich überwacht werden.

• WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf die Oberfläche des Kochfelds gelegt werden, da diese heiß werden können.

• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

• Schalten Sie das Kochfeld nach dem Gebrauch aus und verlassen Sie sich nicht auf die Topferkennung.

• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und nehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer ähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.

• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen. DEUTSCH 652. SICHERHEITSANWEISUNGEN

WARNUNG! Nur eine qualifizierte Fachkraft darf die Montage des Geräts vornehmen. WARNUNG! Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Dichten Sie die Ausschnittskanten des Schranks mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Jedes Gerät besitzt Kühlgebläse auf seiner Unterseite.

• Ist das Gerät über einer Schublade installiert: – Lagern Sie keine kleinen Papierstücke oder -blätter, die eingezogen werden können, in der Schublade, da sie die Kühlgebläse beschädigen oder das Kühlsystem beeinträchtigen können. – Halten Sie einen Abstand von mindestens 2 cm zwischen dem Geräteboden und den Teilen, die in der Schublade gelagert sind, ein.

• Entfernen Sie Trennplatten, die im Küchenmöbel unter dem Gerät installiert sind.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden.

• muss das Gerät geerdet werden.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Stromnetzkabel oder Stecker (falls vorhanden) können die Klemme überhitzen.

• Verwenden Sie das richtige Stromnetzkabel.

• Achten Sie darauf, dass sich das Stromnetzkabel nicht verheddert.

• Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.

• Verwenden Sie die Klemme für die Zugentlastung am Kabel.

• Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile 66 DEUTSCHmüssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Entfernen Sie vor der ersten Inbetriebnahme alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

• Schalten Sie die Kochzone nach jedem Gebrauch auf „aus“.

• Legen Sie kein Besteck und keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.

• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.

• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Ist die Oberfläche des Geräts gesprungen, trennen Sie das Gerät sofort von der Stromversorgung. So vermeiden Sie einen elektrischen Schlag.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

• Wenn Sie Speisen in heißes Öl legen, kann es spritzen.

• Verwenden Sie keine Aluminiumfolie oder andere Materialien zwischen der Kochfläche und dem Kochgeschirr, sofern vom Hersteller dieses Geräts nicht anders angegeben.

• Verwenden Sie nur vom Hersteller empfohlenes Zubehör für dieses Gerät. WARNUNG! Brand- und Explosionsgefahr.

• Öle und Fette können beim Erhitzen brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.

• Die Dämpfe, die sehr heißes Öl freisetzt, können zu einer spontanen Verbrennung führen.

• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Risiko von Schäden am Gerät.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Legen Sie keine heißen Topfdeckel auf die Glasoberfläche des Kochfeldes.

• Lassen Sie Kochgeschirr nicht leerkochen.

• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden. DEUTSCH 67• Schalten Sie die Kochzonen nicht mit leerem Kochgeschirr oder ohne Kochgeschirr ein.

• Kochgeschirr aus Gusseisen oder mit einem beschädigten Boden kann Kratzer an dem Glas / der Glaskeramik verursachen. Heben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegen müssen.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände, sofern nicht anders angegeben.

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht. Seriennummer ............

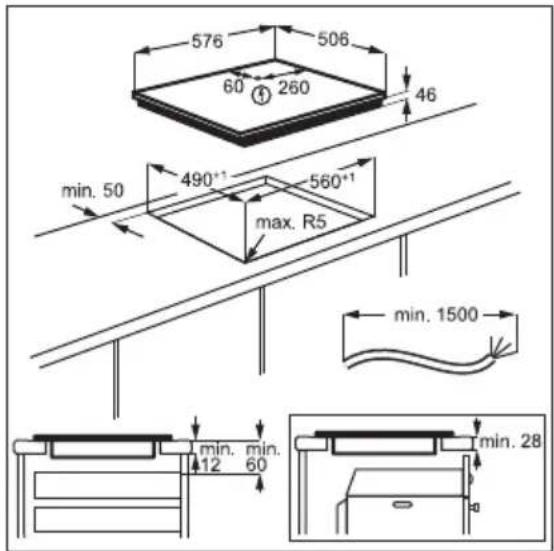

3.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betrieben werden.

• Das Kochfeld wird mit einem Anschlusskabel geliefert.

• Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp: H05V2V2-F, das einer Temperatur von 90 °C oder höher standhält. Ein einzelner Draht muss einen Mindestquerschnitt gemäß der nachstehenden Tabelle haben. Wenden Sie sich bitte an Ihren lokalen Kundendienst. Das Anschlusskabel darf nur von einem qualifizierten Elektriker ersetzt werden. WARNUNG! Alle elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden. 68 DEUTSCHVORSICHT! Verbindungen über Kontaktstecker sind verboten. VORSICHT! Bohren oder löten Sie die Kabelenden nicht. Das ist verboten. VORSICHT! Schließen Sie das Kabel nicht ohne Aderendhülse an. Einphasiger Anschluss

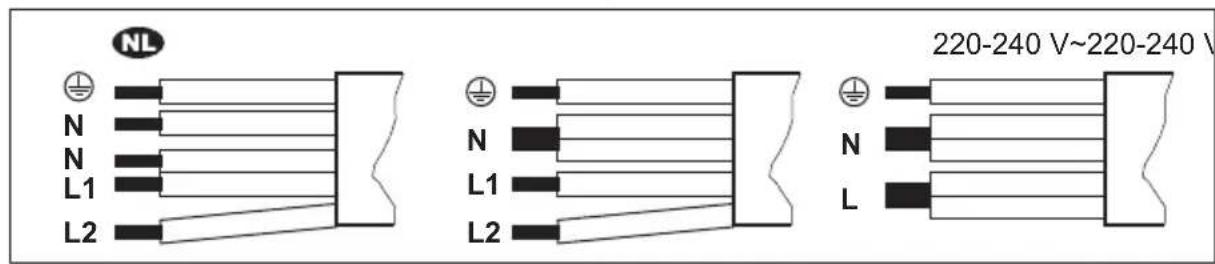

1. Entfernen Sie die Aderendhülse des

schwarzen, braunen und blauen Drahts.

2. Entfernen Sie einen Teil der Isolierung

der braunen, schwarzen und blauen Kabelenden.

3. Verbinden Sie die Enden der schwarzen

4. Bringen Sie eine neue Aderendhülse am

Ende des gemeinsamen Drahts an (Spezialwerkzeug erforderlich).

5. Verbinden Sie die Enden zweier blauer

6. Bringen Sie eine neue Aderendhülse am

Ende des gemeinsamen Drahts an (Spezialwerkzeug erforderlich). Zweiphasiger Anschluss

1. Entfernen Sie die Aderendhülse von den

2. Entfernen Sie einen Teil der Isolierung

der blauen Kabelenden.

3. Verbinden Sie die Enden zweier blauer

4. Bringen Sie eine neue Aderendhülse am

Ende des gemeinsamen Drahts an (Spezialwerkzeug erforderlich).

Zweiphasige Verbindung: 400 V2N~ Einphasige Verbindung: 220 - 240 V~ 5 x 1,5 mm² 5 x 1,5 mm² oder 4 x 2,5 mm² 5 x 1,5 mm² oder 3 x 4 mm² Grün – gelb Grün – gelb Grün – gelb N Blau und blau N Blau und blau N Blau und blau L1 Schwarz L1 Schwarz L Schwarz und braun L2 Braun L2 Braun

Wenn Sie das Kochfeld unter einer Dunstabzugshaube installieren, beachten Sie bitte die Montageanleitung der Dunstabzugshaube für den Mindestabstand zwischen den Geräten. DEUTSCH 69min. 50mm min. 500mm Ist das Gerät über einer Schublade installiert, kann die Kochfeldbelüftung die in der Schublade aufbewahrten Gegenstände während des Garvorgangs aufwärmen. Sie finden das Video-Tutorial „So installieren Sie Ihr Electrolux Induktionskochfeld - Arbeitsflächeninstallation“, indem Sie den vollständigen Namen eingeben, der in der folgenden Grafik angegeben ist. www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation

70 DEUTSCH4. GERÄTEBESCHREIBUNG

4.1 Anordnung der Kochflächen

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sensorfeld Funktion Kommentar

Ein / Aus Ein- und Ausschalten des Kochfeldes. Hob²Hood Ein- und Ausschalten des manuellen Modus der Funkti‐ on.

Sperren / Kindersicherung Verriegeln / Entriegeln des Bedienfelds. Pause Ein- und Ausschalten der Funktion. - Kochstufenanzeige Zeigt die Kochstufe an. - Kochzonen-Anzeigen desTimersZeigt an, für welche Kochzone die Zeit eingestellt wur‐ de.

- Timer-Anzeige Zeigt die Zeit in Minuten an. - Auswählen der Kochzone. DEUTSCH 71Sensorfeld Funktion Kommentar

- Erhöhen oder Verringern der Zeit.

- Einstellen der Kochstufe.

PowerBoost Einschalten der Funktion.

4.3 Anzeige der Kochstufen

Display Beschreibung Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet. Der Punkt zeigt eine Änderung um eine halbe Kochstufe an. Pause ist eingeschaltet. Automatisches Aufheizen ist eingeschaltet. PowerBoost ist eingeschaltet. + Zahl Eine Störung ist aufgetreten.

OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme. Sperren/ Kindersicherung ist eingeschaltet. Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. Automatische Abschaltung ist eingeschaltet.

5. VOR DER ERSTEN VERWENDUNG

WARNUNG! Siehe Kapitel Sicherheitshinweise.

5.1 Leistungsbegrenzung

Leistungsbegrenzung definiert, wie viel Strom das Kochfeld insgesamt verbraucht, innerhalb der Grenzen der Hausinstallationssicherungen. Das Kochfeld ist standardmäßig auf die höchste verfügbare Leistungsstufe eingestellt. Verringern oder Erhöhen der Leistungsstufe:

1. Schalten Sie das Kochfeld aus.

2. Halten Sie 3 Sekunden lang gedrückt.

Das Display wird ein- und ausgeschaltet.

3. Drücken Sie / des Timers, um die

Leistungsstufe einzustellen. Leistungsstufen Siehe Kapitel „Technische Daten“. VORSICHT! Achten Sie darauf, dass die gewählte Leistungsstufe für die Sicherungen in der Hausinstallation geeignet ist.

6. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

6.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang, um das Kochfeld ein- oder auszuschalten.

6.2 Automatische Abschaltung

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet,

• Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt,

• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.

• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol leuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.

• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus. Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird: Kochstufe Das Kochfeld wird ausgeschaltet nach , 1 - 2 6 Std

6.3 Einstellen der Kochstufe

Berühren Sie , um die Kochstufeneinstellung zu erhöhen. Berühren Sie , um die Kochstufeneinstellung zu verringern. Berühren Sie zum Ausschalten der Kochzone und gleichzeitig.

6.4 OptiHeat Control (3-stufige

Restwärmeanzeige) WARNUNG! / / Solange die Anzeige leuchtet, besteht Verbrennungsgefahr durch Restwärme. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Hitze des Kochgeschirrs erhitzt. Die Anzeigen erscheinen, wenn eine Kochzone heiß ist. Sie zeigen den Restwärmegrad der Kochzonen an, die Sie gerade verwenden: – Kochen fortsetzen, – Warmhalten, – Restwärme. DEUTSCH 73Die Anzeige kann ebenso erscheinen:

• für die benachbarten Kochzonen, auch wenn Sie sie nicht benutzen,

• wenn heißes Kochgeschirr auf die kalte Kochzone gestellt wird,

• wenn das Kochfeld ausgeschaltet ist, aber die Kochzone noch heiß ist. Die Anzeige erlischt, wenn die Kochzone abgekühlt ist.

6.5 Automatisches Aufheizen

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung der Funktion wird eine bestimmte Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. Zum Einschalten der Funktion muss die Kochzone abgekühlt sein. Einschalten der Funktion für eine Kochzone: Berühren Sie ( leuchtet auf). Berühren Sie unmittelbar danach ( leuchtet auf). Berühren Sie unmittelbar danach , bis die erforderliche Kochstufeneinstellung angezeigt wird. Nach 3 Sekunden leuchtet . Ausschalten der Funktion: Berühren Sie

Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die höchste Kochstufe um. Siehe Kapitel „Technische Daten“. Einschalten der Funktion für eine Kochzone: Berühren Sie . leuchtet auf. Ausschalten der Funktion: Berühren Sie oder .

• Countdown-Kurzzeitwecker Sie können diese Funktion verwenden, um die Dauer eines einzelnen Kochvorgangs einzustellen. Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein. Auswählen der Kochzone: Berühren Sie wiederholt, bis die Anzeige der gewünschten Kochzone erscheint. Einschalten der Funktion oder Ändern der Zeit: Berühren Sie oder , um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone anfängt zu blinken, wird die Zeit heruntergezählt. So wird die Restzeit angezeigt: Berühren Sie , um die Kochzone auszuwählen. Die Kontrolllampe der Kochzone beginnt zu blinken. Das Display zeigt die Restzeit an. Ausschalten der Funktion: Berühren Sie , um die Kochzone auszuwählen und berühren Sie dann . Die verbleibende Zeit zählt rückwärts bis 00. Die Kontrolllampe der Kochzone erlischt. Nach Ablauf der Zeit ertönt ein akustisches Signal und 00 blinkt. Die Kochzone wird ausgeschaltet. Ausschalten des Signaltons: Berühren Sie

• Kurzzeitwecker Sie können diese Funktion verwenden, wenn das Kochfeld eingeschaltet, die Kochzonen aber nicht in Betrieb sind. Das Display zeigt an. Einschalten der Funktion: Berühren Sie und dann oder des Timers, um die Zeit einzustellen. Nach Ablauf der Zeit blinkt ertönt ein akustisches Signal und 00 blinkt. 74 DEUTSCHAusschalten des Signaltons: Berühren Sie

Ausschalten der Funktion: Berühren Sie und danach . Die verbleibende Zeit zählt rückwärts bis 00. Diese Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Heizstufe geschaltet. Wenn diese Funktion eingeschaltet ist, werden alle anderen Symbole des Bedienfelds verriegelt. Die Funktion unterbricht nicht die Timer- Funktionen.

1. Zum Aktivieren der Funktion: Drücken

Sie . leuchtet. Die Kochstufe wird auf 1 reduziert.

2. Zum Ausschalten der Funktion:

Drücken Sie . Die vorherige Heizstufe erscheint.

Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird. Stellen Sie zuerst die Kochstufe ein. Einschalten der Funktion:Berühren Sie . leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet. Ausschalten der Funktion: Berühren Sie . Die vorherige Kochstufe wird angezeigt. Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

6.10 Kindersicherung

Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds. Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie 4 Sekunden lang. leuchtet auf. Schalten Sie das Kochfeld mit aus. Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie 4 Sekunden lang. leuchtet auf. Schalten Sie das Kochfeld mit aus. Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein. leuchtet auf. Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt bedient werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

6.11 Leistungsbegrenzung

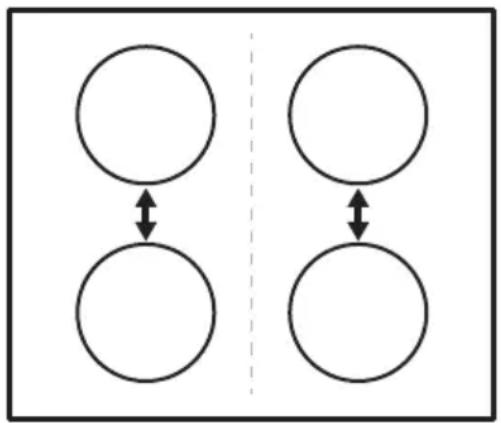

Sind mehrere Zonen eingeschaltet und die verbrauchte Leistung überschreitet die Begrenzung der Stromversorgung, teilt diese Funktion die verfügbare Leistung zwischen allen Kochzonen auf (die mit derselben Phase verbunden sind). Das Kochfeld steuert die Kochstufen, um die Sicherungen der Hausinstallation zu schützen.

• Die Kochzonen werden nach Position und Anzahl der Phasen im Kochfeld gruppiert. Jede Phase darf mit einer maximalen Leistung von (3700 W) belastet werden. Erreicht das Kochfeld die maximale verfügbare Leistung innerhalb einer Phase, wird die Leistung der Kochzonen automatisch reduziert.

• Die Kochstufe der zuletzt gewählten Kochzone wird immer priorisiert. Die verbleibende Leistung wird zwischen den zuvor eingeschalteten Kochzonen in umgekehrter Reihenfolge aufgeteilt.

• Die Kochstufenanzeige der reduzierten Zonen wechselt zwischen der anfangs DEUTSCH 75gewählten Kochstufe und der reduzierten Kochstufe.

• Warten Sie, bis das Display aufhört zu blinken, oder verringern Sie die Kochstufe der zuletzt ausgewählten Kochzone. Die Kochzonen arbeiten mit der reduzierten Kochstufe weiter. Ändern Sie bei Bedarf die Kochstufen der Kochzonen manuell. Siehe Abbildung für mögliche Kombinationen, wie die Leistung unter den Kochzonen verteilt werden kann.

Diese innovative automatische Funktion verbindet das Kochfeld mit einer speziellen Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Drehzahl des Lüfters wird automatisch eingestellt. Sie richtet sich nach dem eingestellten Modus und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld. Sie können den Lüfter auch manuell vom Kochfeld aus bedienen. Bei den meisten Dunstabzugshauben ist das Fernsteuerungssystem werkseitig ausgeschaltet. Aktivieren Sie es, bevor Sie die Funktion einschalten. Weitere Informationen finden Sie in der Anleitung der Dunstabzugshaube. Automatische Bedienung der Funktion Um die Funktion automatisch zu betreiben, stellen Sie den Automatikmodus auf H1 – H6 ein. Das Kochfeld ist ursprünglich eingestellt auf H5. Die Dunstabzughaube reagiert, wenn Sie das Kochfeld bedienen. Das Kochfeld misst die Temperatur des Kochgeschirrs automatisch und passt die Geschwindigkeit des Lüfters an. Automatikmodi Automati‐ sche Be‐ leuch‐ tung Kochen

H0 Aus Aus Aus H1 Ein Aus Aus

Ein Lüfterge‐ schwindig‐ keit 1 Lüfterge‐ schwindig‐ keit 1 H3 Ein Aus Lüfterge‐ schwindig‐ keit 1 H4 Ein Lüfterge‐ schwindig‐ keit 1 Lüfterge‐ schwindig‐ keit 1 H5 Ein Lüfterge‐ schwindig‐ keit 1 Lüfterge‐ schwindig‐ keit 2 H6 Ein Lüfterge‐ schwindig‐ keit 2 Lüfterge‐ schwindig‐ keit 3

Das Kochfeld erkennt, dass gekocht wird, und regelt die Lüftergeschwindigkeit je nach eingestelltem Auto‐ matikmodus.

Das Kochfeld erkennt, dass gebraten wird, und re‐ gelt die Lüftergeschwindigkeit je nach eingestelltem Au‐ tomatikmodus.

Dieser Modus aktiviert den Lüfter und die Backofen‐ beleuchtung und ist nicht von der Temperatur abhän‐ gig. Ändern des Automatikmodus

1. Schalten Sie das Kochfeld aus.

3 Sekunden lang. Das Display wird ein- und ausgeschaltet.

3. Drücken Sie 3 Sekunden lang.

4. Drücken Sie wiederholt, bis

5. Drücken Sie auf des Timers, um einen

Automatikmodus auszuwählen. Schalten Sie den Automatikmodus der Funktion aus, um die Dunstabzugshaube direkt einzuschalten. 76 DEUTSCHWenn Sie das Garen beenden und das Kochfeld ausschalten, kann die Dunstabzugshaube noch über einen bestimmten Zeitraum laufen. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Während der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden. Manuelle Bedienung der Lüftergeschwindigkeit Sie können die Funktion auch manuell bedienen. Drücken Sie hierzu , wenn das Kochfeld eingeschaltet ist. Dies deaktiviert den Automatikbetrieb und Sie können die Lüftergeschwindigkeit manuell ändern. Durch Drücken von erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe gewählt haben und erneut drücken, wird die Lüftergeschwindigkeit auf 0 gesetzt und die Dunstabzugshaube deaktiviert. Drücken Sie , um die Lüftergeschwindigkeit 1 wieder einzustellen. Zum Einschalten des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein. Einschalten der Beleuchtung Sie können das Kochfeld so einstellen, dass die Beleuchtung automatisch eingeschaltet wird, wenn Sie das Kochfeld einschalten. Stellen Sie hierzu den Automatikmodus ein auf H1 – H6. Die Beleuchtung der Dunstabzugshaube schaltet sich 2 Minuten nach dem Ausschalten des Kochfelds aus.

7. TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Bei Induktionskochzonen erzeugt ein starkes Elektromagnetfeld die Hitze im Kochgeschirr sehr schnell. Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

• Um eine Überhitzung zu vermeiden und die Leistung der Kochzonen zu verbessern, muss das Kochgeschirr so dick und flach wie möglich sein.

• Stellen Sie sicher, dass der Boden des Kochgeschirrs sauber und trocken ist, bevor Sie es auf die Kochfläche stellen.

• Achten Sie immer darauf, das Kochgeschirr nicht an den Rändern und Ecken des Glases zu schieben oder zu reiben, da dies die Glasoberfläche beschädigen kann. Kochgeschirrmaterial

• geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).

• nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan. Kochgeschirr eignet sich für Induktionskochfelder, wenn:

• Wasser sehr schnell auf einer Kochzone kocht, die auf die höchste Erhitzungsstufe geschaltet ist.

• ein Magnet auf den Boden des Kochgeschirrs zieht. Abmessungen des Kochgeschirrs

• Induktionskochzonen passen sich automatisch an die Größe des Kochgeschirrbodens an. Stellen Sie das Kochgeschirr mittig auf die ausgewählte Kochzone.

• Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. Um eine optimale Wärmeübertragung zu gewährleisten, verwenden Sie Kochgeschirr mit einem Durchmesser, welcher der Größe der jeweiligen Kochzone entspricht, und weder größer DEUTSCH 77noch kleiner als empfohlen ist. Informationen zur Überprüfung des empfohlenen Kochgeschirrdurchmessers finden Sie unter „Technische Daten“ > „Spezifikation der Kochzonen“. – Kochgeschirr mit einem Durchmesser, der kleiner als das angegebene Minimum ist, nimmt nur einen Teil der von der Kochzone erzeugten Leistung auf, was zu einer langsameren Erwärmung führt. – Verwenden Sie aus Sicherheitsgründen und für optimale Kochergebnisse kein Kochgeschirr, das größer als in der „Spezifikation der Kochzonen“ angegeben ist. Vermeiden Sie es, Kochgeschirr während des Kochvorgangs in die Nähe des Bedienfelds zu stellen. Dies könnte sich auf die Funktionsweise des Bedienfelds auswirken oder die Kochfeldfunktionen versehentlich aktivieren. Siehe hierzu „Technische Daten“.

7.2 Geräusche während des

Betriebs Wenn Sie Folgendes hören:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.

• Klicken: Elektrisches Umschalten:.

• Rauschen, Surren: Der Lüfter ist in Betrieb. Die Geräusche sind normal und weisen nicht auf eine Störung hin.

7.3 Vereinfachter Kochleitfaden

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht. Die Angaben in der Tabelle sind Richtwerte. Kochstufe Verwendung für: Dauer (Min.) Tipps

Warmhalten von gekochten Speisen. nach Be‐ darf Legen Sie einen Deckel auf das Koch‐ geschirr.

5 - 25 Von Zeit zu Zeit rühren.

10 - 40 Mit einem Deckel garen.

2. 3. Reis- und Milchgerichte köcheln las‐

sen, Fertiggerichte aufwärmen.

25 - 50 Mindestens doppelte Menge Flüssig‐

keit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umrühren.

3. 4. Dünsten von Gemüse, Fisch, Fleisch. 20 - 45 Geben Sie ein paar Esslöffel Wasser

hinzu. Überprüfen Sie die Wasser‐ menge während des Prozesses. 78 DEUTSCHKochstufe Verwendung für: Dauer (Min.) Tipps

4. 5. Kartoffeln und anderes Gemüse dämp‐

20 - 60 Den Boden des Topfes mit 1 - 2 cm

Wasser bedecken. Überprüfen Sie während des Prozesses den Wasser‐ stand. Lassen Sie den Deckel auf dem Topf.

4. 5. Kochen Sie größere Mengen an Le‐

bensmitteln, Eintopfgerichten und Sup‐ pen.

60 - 150 Bis zu 3 l Flüssigkeit plus Zutaten.

5. 7 Sanftes Braten: Schnitzel, Cordon bleu

vom Kalb, Kotelett, Frikadellen, Brat‐ würste, Leber, Mehlschwitze, Eier, Pfannkuchen, Krapfen. nach Be‐ darf Bei Bedarf umdrehen.

7 - 8 Scharfes Braten, Rösti, Lendenstücke,

5 - 15 Bei Bedarf umdrehen.

9 Wasser kochen, Nudeln kochen, Fleisch anbraten (Gulasch, Schmorbraten), Frittieren von Pommes frites. Kochen Sie große Mengen Wasser. PowerBoost ist eingeschaltet.

7.4 Tipps und Hinweise für

Hob²Hood Bei der Bedienung des Kochfelds mit der Funktion:

• Schützen Sie das Bedienfeld der Dunstabzugshaube vor direktem Sonnenlicht.

• Richten Sie kein Halogenlicht auf das Bedienfeld der Dunstabzugshaube.

• Decken Sie das Bedienfeld des Kochfelds nicht ab.

• Unterbrechen Sie den Signalfluss zwischen dem Kochfeld und der Dunstabzugshaube nicht (z. B. mit der Hand, einem Kochgeschirrgriff oder großen Topf). Sehen Sie Abbildung. Die unten abgebildete Haube dient nur für Illustrationszwecke. Andere ferngesteuerte Geräte können das Signal blockieren. Verwenden Sie keine derartigen Geräte in der Nähe des Kochfeldes, wenn Hob²Hood eingeschaltet ist. Dunstabzugshauben mit der Funktion Hob²Hood Das gesamte Sortiment an Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, finden Sie auf unserer Kunden-Website. Electrolux DEUTSCH 79Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, haben das Symbol .

8. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

8.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

• Verwenden Sie stets Kochgeschirr mit sauberen Böden.

• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.

• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Verwenden Sie immer einen Schaber, der für Kochfelder mit Glasoberfläche empfohlen wird. Verwenden Sie den Schaber nur als zusätzliches Werkzeug zur Reinigung des Glases nach dem Standardreinigungsverfahren. WARNUNG! Verwenden Sie zum Reinigen der Glasoberfläche keine Messer oder andere scharfe Metallwerkzeuge.

8.2 Reinigen der Kochfelds

• Sofort entfernen: Geschmolzenen Kunststoff, Plastikfolie, Salz, Zucker und Lebensmittel mit Zucker, sonst kann der Schmutz das Kochfeld beschädigen. Achte darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Entfernen, wenn das Kochfeld ausreichend abgekühlt ist: Kalkringe, Wasserringe, Fettflecken, glänzende metallische Verfärbung. Reinigen Sie das Kochfeld mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

• Entfernen Sie glänzende metallische Verfärbungen: Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

9.1 Was zu tun ist, wenn …

Störung Mögliche Ursache Problembehebung Das Kochfeld kann nicht einge‐ schaltet oder bedient werden. Das Kochfeld ist nicht oder nicht ord‐ nungsgemäß an die Spannungsver‐ sorgung angeschlossen. Prüfe, ob das Kochfeld ordnungsge‐ mäß an die Spannungsversorgung an‐ geschlossen ist. Die Sicherung ist durchgebrannt. Vergewissere dich, dass die Sicherung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wen‐ den Sie sich an eine qualifizierte Elekt‐ rofachkraft. 80 DEUTSCHStörung Mögliche Ursache Problembehebung Sie haben die Kochstufe nicht inner‐ halb von 10 Sekunden eingestellt. Schalte das Kochfeld erneut ein und stelle die Kochstufe innerhalb von we‐ niger als 10 Sekunden ein. Sie haben 2 oder mehr Sensorfelder gleichzeitig berührt. Berühren Sie nur ein Sensorfeld. Die Funktion Pause ist in Betrieb. Siehe „Pause“. Auf dem Bedienfeld befinden sich Wasser- oder Fettspritzer. Reinigen Sie das Bedienfeld. Es ist ein konstanter Piepton zu hören. Unsachgemäßer elektrischer An‐ schluss. Trenne das Kochfeld von der Strom‐ versorgung. Wende dich an eine Elekt‐ rofachkraft zur Überprüfung der Instal‐ lation. Ein akustisches Signal ertönt und das Kochfeld wird ausgeschaltet. Wenn das Kochfeld ausgeschal‐ tet wird, ertönt ein akustisches Signal. Sie haben etwas auf ein oder meh‐ rere Sensorfelder gestellt. Entferne den Gegenstand von den Sensorfeldern. Das Kochfeld wird ausgeschaltet. Sie haben etwas auf das Sensorfeld gestellt. Entferne den Gegenstand von dem Sensorfeld. Die Restwärmeanzeige funktio‐ niert nicht. Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war oder der Sensor ist beschädigt. Wenn die Kochzone lange genug be‐ trieben wurde, um heiß zu sein, wen‐ den Sie sich an ein autorisiertes Ser‐ vicezentrum. Hob²Hood funktioniert nicht. Sie haben das Bedienfeld bedeckt. Entfernen Sie den Gegenstand vom Bedienfeld. Sie benutzen einen sehr großen Topf, der das Signal blockiert. Verwenden Sie einen kleineren Topf, wechseln Sie die Kochzone oder be‐ dienen Sie die Dunstabzugshaube ma‐ nuell. Automatisches Aufheizen funktio‐ niert nicht. Die höchste Kochstufe ist eingestellt. Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. Die Kochzone ist heiß. Lasse die Kochzone abkühlen. Die Kochstufe schaltet zwischen zwei Stufen hin und her. Leistungsbegrenzung in Betrieb. Siehe „Täglicher Gebrauch“. Das Bedienfeld fühlt sich heiß an. Das Kochgeschirr ist zu groß oder Sie stellen es zu nah an das Bedien‐ feld. Stellen Sie großes Kochgeschirr nach Möglichkeit auf die hinteren Kochzo‐ nen. leuchtet. Kindersicherung oder Sperren ist in Betrieb. Siehe „Täglicher Gebrauch“. leuchtet. Es befindet sich kein Kochgeschirr auf der Kochzone. Stelle Kochgeschirr auf die Kochzone. Sie verwenden ungeeignetes Koch‐ geschirr. Verwende für Induktionskochfelder ge‐ eignetes Kochgeschirr. Siehe „Tipps und Hinweise“. DEUTSCH 81Störung Mögliche Ursache Problembehebung Der Durchmesser des Kochgeschirr‐ bodens ist zu klein für die Kochzone. Verwende Kochgeschirr mit den richti‐ gen Abmessungen. Siehe hierzu „Technische Daten“. und eine Zahl werden ange‐ zeigt. Es ist ein Fehler im Kochfeld aufge‐ treten. Schalte das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn er‐ neut erscheint, trenne das Kochfeld von der Spannungsversorgung. Schal‐ ten Sie nach 30 Sekunden das Koch‐ feld wieder ein. Wenn das Problem weiterhin besteht, wende dich an ein autorisiertes Servicezentrum.

9.2 Wenn Sie keine Lösung

finden ... Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten auf dem Typenschild an. Geben Sie den dreistelligen Buchstaben- Code für die Glaskeramik (befindet sich in der Ecke der Glasoberfläche) und eine Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn die Wartung von einem Servicetechniker oder einem Händler nicht kostenlos erfolgt, ist auch während der Garantiezeit eine Gebühr zu entrichten. Die Informationen über Garantiezeitraum und autorisierte Kundendienststellen finden Sie in der Garantiebroschüre.

10. TECHNISCHE DATEN

Modell LIT60433M Produkt-Nummer (PNC) 949 492 753 00 Typ 61 B4A 00 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz Induktion 7.2 kW Hergestellt in: Rumänien Ser.-Nr. ................. 7.2 kW ELECTROLUX

10.2 Technische Daten der Kochzonen

Kochzone Nennleistung (höchste Koch‐ stufe) [W] PowerBoost [W] PowerBoost maximale Dauer [Min] Kochgeschirr‐ durchmesser [mm] Vorne links 2300 3700 10 180 - 210 Hinten links 1800 2800 10 145 - 180 Vorne rechts 1400 2500 4 125 - 145 Hinten rechts 1800 2800 10 145 - 180 Die Leistung der Kochzonen kann leicht von den Daten in der Tabelle abweichen. Sie ändert sich mit dem Material und den Abmessungen des Kochgeschirrs. 82 DEUTSCHVerwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist.

Modellbezeichnung LIT60433M Kochfeldtyp Einbau-Kochfeld Anzahl der Kochzonen 4 Heiztechnik Induktion Durchmesser der kreisförmigen Kochzonen (Ø) Vorne links Hinten links Vorne rechts Hinten rechts

Energieverbrauch pro Kochzone (EC electric coo‐ king) Vorne links Hinten links Vorne rechts Hinten rechts

Energieverbrauch des Kochfelds (EC electric hob) 182.9 Wh/kg IEC / EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Leistung.

Sie können Energie beim täglichen Kochen sparen, wenn Sie den folgenden Hinweisen folgen.

• Wenn Sie Wasser erhitzen, verwenden Sie nur die Menge, die Sie benötigen.

• Legen Sie nach Möglichkeit immer Deckel auf das Kochgeschirr.

• Stellen Sie das Kochgeschirr direkt in die Mitte der Kochzone.

• Nutzen Sie die Restwärme, um Speisen warm zu halten oder zum Schmelzen.

12. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts. Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen DEUTSCH 83werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen. Hinweise zum Recycling Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme. Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden. Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos. Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen. Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz. Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden. 84 DEUTSCHDie Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung. DEUTSCH 85 *867384400-B-102024
