BEDIENUNGSANLEITUNG PKG645FB2E BOSCH

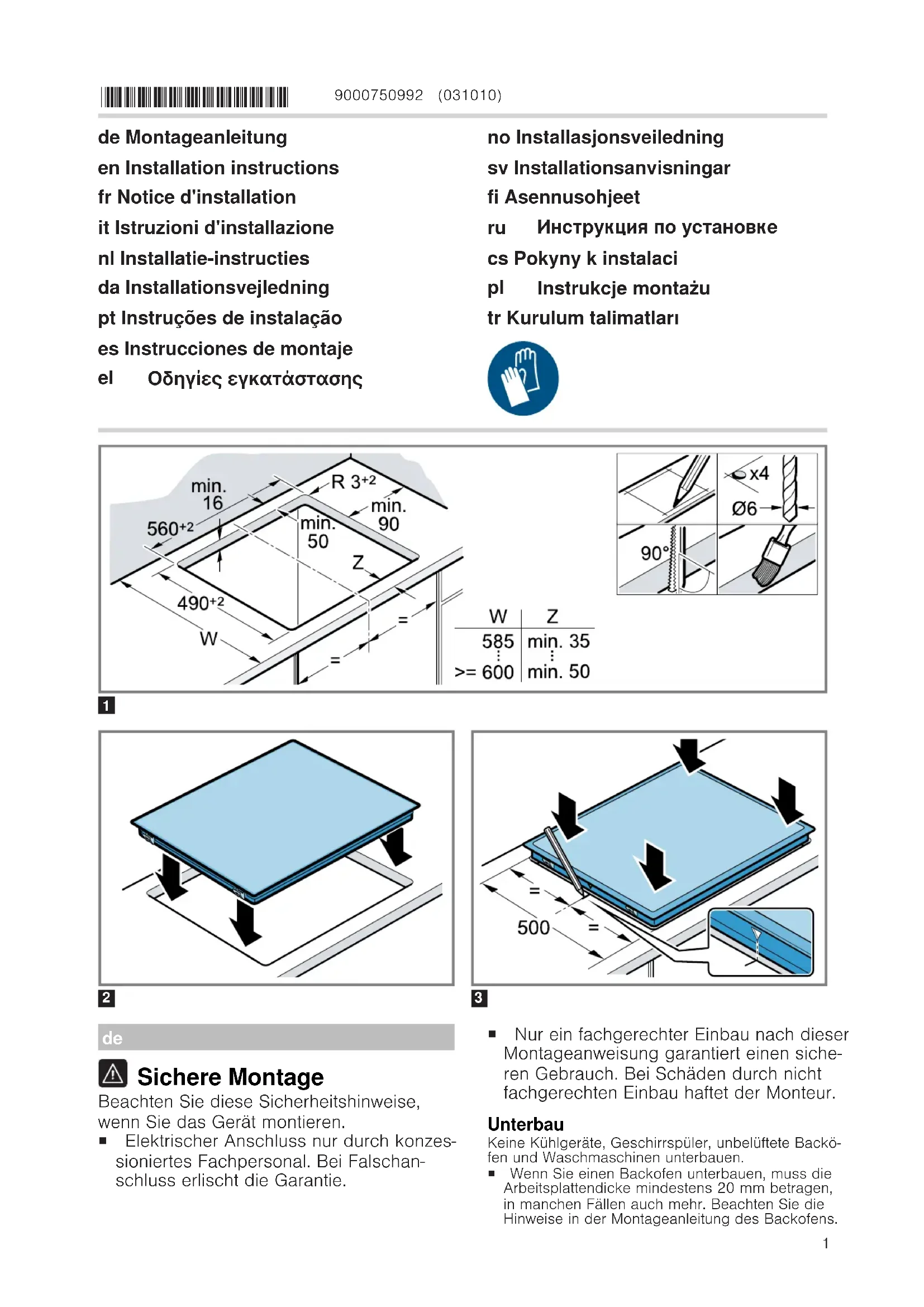

Sichere Montage Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren. ¡ Elektrischer Anschluss nur durch konzes- sioniertes Fachpersonal. Bei Falschan- schluss erlischt die Garantie. ¡ Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen siche- ren Gebrauch. Bei Schäden durch nicht fachgerechten Einbau haftet der Monteur. Unterbau Keine Kühlgeräte, Geschirrspüler, unbelüftete Backö- fen und Waschmaschinen unterbauen. ¡ Wenn Sie einen Backofen unterbauen, muss die Arbeitsplattendicke mindestens 20mm betragen, in manchen Fällen auch mehr. Beachten Sie die Hinweise in der Montageanleitung des Backofens.2 ¡ Achten Sie darauf, dass vorstehende Teile wie z.B. das Netzanschlussgehäuse oder das Netzan- schlusskabel nicht mit z.B. einer Schublade kolli- dieren. Zwischenboden Wenn die Kochfeldunterseite berührbar ist, muss ein Zwischenboden montiert werden. ¡ Fragen Sie im Fachhandel nach einem Zwischen- boden als Zubehör. ¡ Wenn Sie einen eigenen Zwischenboden verwen- den, muss der Mindestabstand zum Netzan- schluss des Geräts 10mm betragen. Möbel vorbereiten Die Arbeitsplatte muss eben, waagrecht und stabil sein. ¡ Die Einbaumöbel inklusive Wandabschlussleisten müssen mindestens 90°C hitzebeständig sein. ¡ Eine Nieschenverkleidungen innerhalb des 50mm Abstands zur Rückwand darf nicht brennbar sein (z.B. Fliesen, Stein). ¡ Die Schnittflächen hitzebeständig versiegeln, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.

Elektrischer Anschluss Zum Schutz das Gerät erst aus den Styroporschalen nehmen, wenn Sie das Gerät in den Ausschnitt drücken. Das Gerät nie hochkant auf einer Geräte- seite abstellen. ¡ Überprüfen Sie vor dem Geräteanschluss die Hausinstallation. ¡ Das Gerät entspricht der SchutzklasseI und darf nur in Verbindung mit Schutzleiteranschluss betrie- ben werden. ¡ In der festverlegten elektrischen Installation ist ei- ne Trennvorrichtung in den Phasen nach den Er- richtungsbestimmungen vorzusehen. ¡ Wenn auf dem Display des Geräts erscheint, ist es falsch angeschlossen. Gerät vom Netz tren- nen, Anschluss überprüfen. Anschluss mit 3-adriger Leitung Achten Sie auf eine geeignete Absicherung der Hausinstallation. Beachten Sie die Farbcodierung der Netzanschluss- leitung. ¡ Grün-Gelb ist der Schutzleiter . ¡ Blau ist der Neutralleiter. ¡ Braun ist die Phase (Außenleiter). ¡ Die Leitung ist bei Bedarf durch eine mehrphasige Anschlussleitung ersetzbar. Bei Austausch der Lei- tung folgenden Absatz beachten. Anschluss ohne vormontierter Leitung Das Kochfeld nur nach Anschlussbild anschließen. ¡ Die beiliegenden Kupferbrücken bei Bedarf ein- bauen. ¡ Die Netzanschlussleitung muss dem Typ H05VV- F oder höherwertig entsprechen. ¡ Der Adernquerschnitt ist entsprechend der Strom- belastung zu bestimmen. Nicht zulässig ist ein Querschnitt <1,5mm². Anschluss mit vormontierter 5-adrigen Anschluss- leitung Nur geschultes Kundendienstpersonal darf die An- schlussleitung austauschen. Kochfeld einsetzen Die Anschlussleitung nicht einklemmen und nicht über scharfe Kanten führen. ¡ Bei untergebautem Backofen, die Leitung an den hinteren Ecken des Backofens zur Anschlussdose führen.

¡ Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.

1. Das Gerät spannungslos machen.

2. Das Kochfeld von unten herausdrücken.
