BEDIENUNGSANLEITUNG DW 6340.0 Küppersbusch

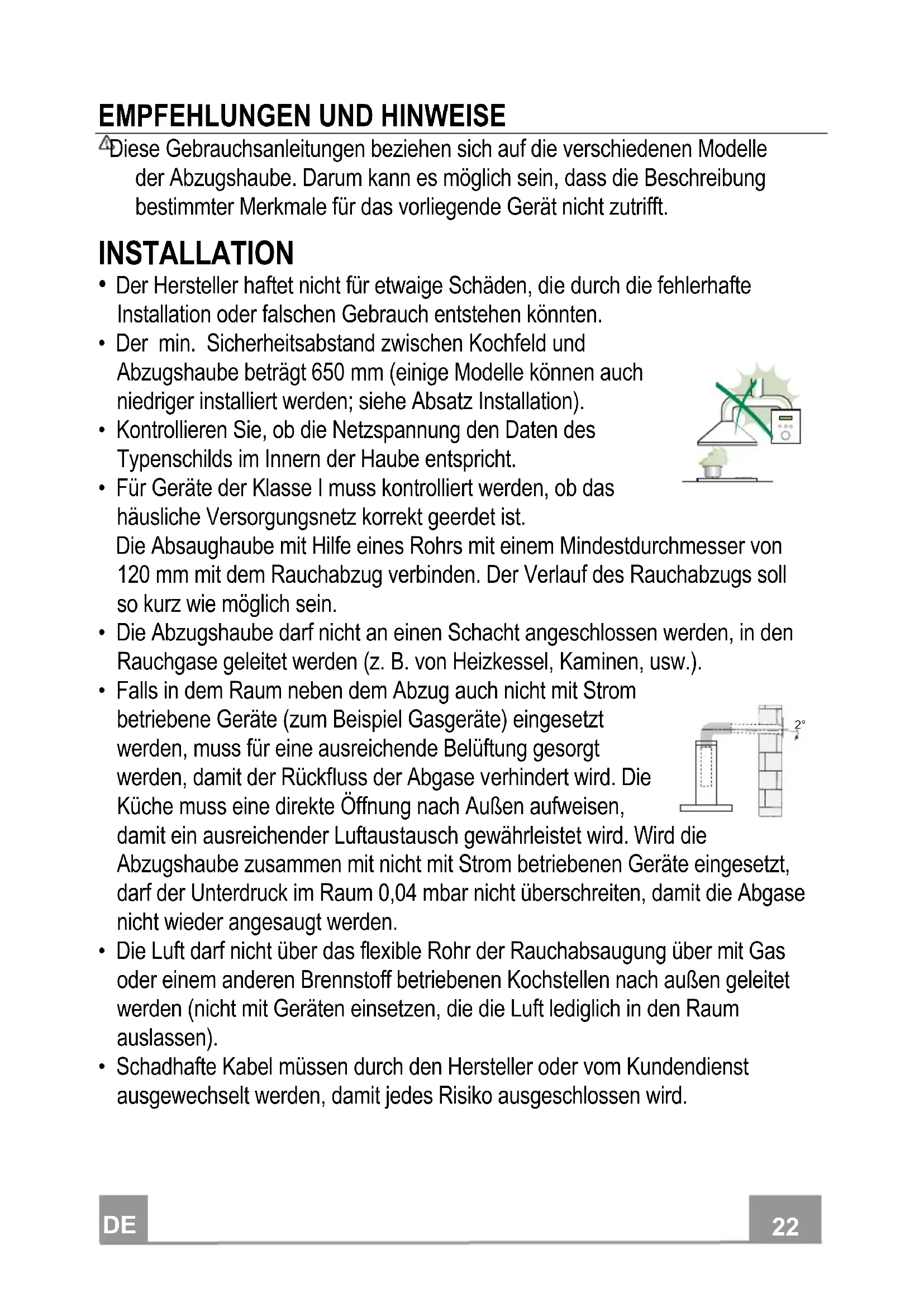

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.

• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).

• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.

• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).

• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).

• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird. 2°DE

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.

• Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.

• Unter der eingeschalteten Haube keine offenen Flammen benutzen.

• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

• Auf keinen Fall unter der Haube flambieren: Brandgefahr.

• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.DE

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.

• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.

• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.

• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“.

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.DE

CHARAKTERISTIKEN Platzbedarf Min. 650mm Min. 650mm Komponenten Pos. St. Produktkomponenten 1 1 Haubenkörper mit Schaltern,Beleuchtung, Gebläse- gruppe,Filter 2 1 Teleskopkamin bestehend aus:

2.1 1 oberer Kaminteil

2.2 1 unterer Kaminteil

9 1 Reduzierflansch ø 150-120 mm 10 1 Flansch mit Ruckstauklappe

14.1 2 Verlängerung Luftaustritt-Anschlussstück

15 1 Luftaustritt-Anschlussstück Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil

7.3 1 Bügel für Anschlusshalter

11 6 Bügel 12a 6 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5 St. Dokumentation 1 Bedienungsanleitung

650 min.7.2.1 MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll;

• Eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.

• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.

• Die Mitte der beiden Bügellöcher an der Wand markieren.

• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzu- halten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die ver- tikale Bezugslinie ausrichten.

• Die Mitte der Bügellöcher an der Wand markieren.

• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 320 mm ober- halb der horizontalen Bezugslinie kennzeichnen.

• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.

• Die Dübel 11 in die Bohrungen einfügen.

• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den beren Bügel 7.2.1 befestigen.

• 2 der mitgelieferten Schrauben 12a(4,2 x 44,4)bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.DE

Montage des Haubenkörpers

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.

• Den Haubenkörper bei den Schrauben 12a einhängen.

• Die Halteschrauben 12a definitiv festziehen.

• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. 12a

Anschluss Anschluss Im Abluftbetrieb Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø150 oder 120mm) an die Außen- rohrleitung angeschlossen werden. Anschlussrohres ø 150

• Den Flansch mit Ruckstauklappe 10 anbringen.

• Das Rohr mit geeigneten Rohrschellen fixieren.Das hierzu er- forderliche Material wird nicht mitgeliefert. Anschlussrohres ø 120

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzier- flansch 9 am Flansch mit Ruckstauklappe 10 anbringen.

• Das Rohr mit geeigneten Rohrschellen fixieren.Das hierzu er- forderliche Material wird nicht mitgeliefert.

• Eventuell vorhandene Aktivkohlefilter entnehmen. ø 120ø 150

• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.

• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.

• Überprüfen, ob die Verlängerungen 14.1 mit den entsprechen- den Kaminstutzen sowohl horizontal wie auch vertikal über- einstimmen.

• Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.

• Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist. ø 150

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. Kaminmontage Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen. Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinan- der biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.

• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelie- ferten Schrauben 12c fixieren. 12bDE

BEDIENUNG Schalttafel T1 T2 T3 T4 L

TASTE FUNKTIONEN T1 Motor Stellt den Motor ab. T2 Betriebsgeschwindigkeit Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend. T3 Betriebsgeschwindigkeit Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend. T4 Betriebsgeschwindigkeit Schaltet den Motor durch kurzes Drücken bei der dritten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend. Bei 2 Sekunden langem Drücken: Taste leuchtet blinkend. Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. L Licht Schaltet die Beleuchtung ein und aus. Taste leuchtet bleibend.DE

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.

• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.

• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet. Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

• Die Metallfettfilter entfernen.

• Den gesättigten Aktivkohle-Filter aushaken.

• Den neuen Filter in seinem Sitz einhaken.

• Die Metallfettfilter wieder montieren.

Beleuchtung LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.ES
