BEDIENUNGSANLEITUNG GT29540CHN BEKO

Dieses Produkt ist mit einer Lichtquelle der Energieklasse „G“ ausgestattet.Die Lichtquelle in diesem Produkt darf nur von professionellen Reparaturtechnikern ersetzt werden.1 Figures that take place in this instruction manual are schematic and may not correspond exactly with your product. If the subject parts are not included in the product you have purchased, then it is valid for other models. Les illustrations présentées dans cette notice d’utilisation sont schématiques et peuvent ne pas correspondre exactement à votre produit. Si des pièces présentées ne sont pas comprises dans le produit que vous avez acheté, elles sont valables pour d’autres modèles. Abbildungen und Angaben in dieser Anleitung sind schematisch und können etwas von Ihrem Produkt abweichen. Falls Teile nicht zum Lieferumfang des erworbenen Gerätes zählen, gelten sie für andere Modelle.2

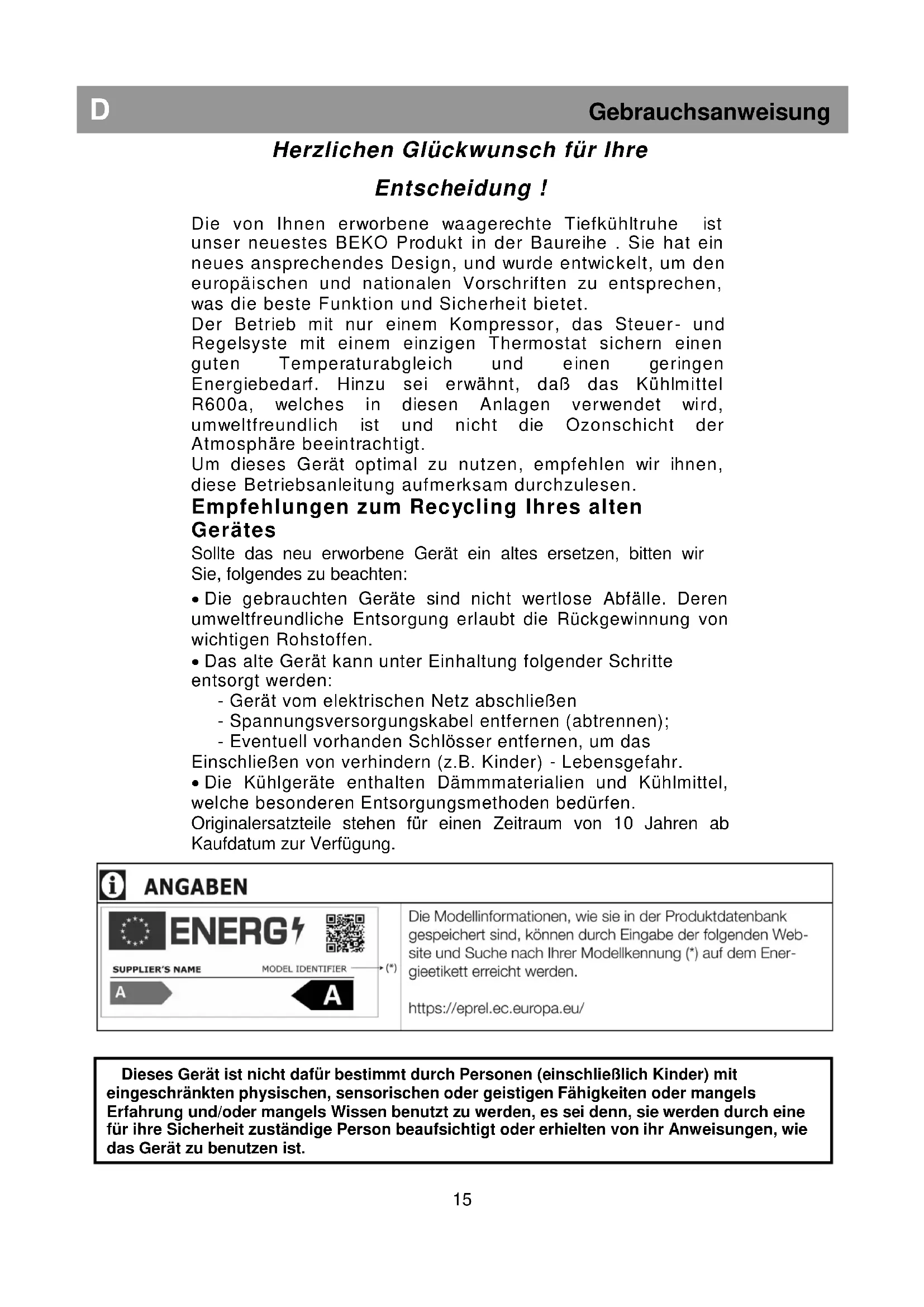

D Gebrauchsanweisung Dieses Gerät ist nicht dafür bestimmt durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.Recycling der Verpackung Vorsicht! Gestatten Sie den Kindern nicht, mit der Verpackung oder mit Teilen der Verpackung zu speilen. Es besteht Erstickungsgefahr durch Wellpapier oder Kunststoffolie. Um eine Beschädigung des Gerätes beim Transport zu verhindern, wurden alle Materialien der Verpackung entsprechend den Vorschriften zur umweltfreundlichen Entsorgung entwickelt. Wir empfehlen die Verwertung der Verpackung, um die Umwelt zu schonen! WICHTIG! Lesen Sie diese Anweisungen vollständig vor der Inbetriebnahme des Gerätes. Sie beinhalten wichtige Informationen zu der Aufstellung, dem Betrieb und der Wartung Ihres Gerätes. Bewahren sie die Gebrauchsanweisungen sicher auf, um auch später leicht zugänglich zu sein, Sie sind auch weiteren Benutzern des Gerätas sehr behilflich. WICHTIG! Dieses Gerät ist nur für die vorgesehenen Zwecke zu betreiben (Haushalt), in entsprechenden Räumen, vor Regen, Feuchtigkeit oder anderen Umwelteinflüssen geschützt. Transportvorschriften Wir empfehlen, das Gerät auch beim Transport nur in waagerechter Position zu halten. Während dem Transport muß die Verpackung unbeschädigt sein. Vor der Inbetriebnahme lassen Sie das Gerät für 4 Stunden stehen. Beim Transport sollte jedwelche Einwirkung auf den Kühlkreislauf vermieden werden (Gefahr von Verformungen an den Leitungen). Die Nicheinhaltung dieser Vorschriften kann zu Schäden an dem Motorkompressor führen und zum Erlöschen der Gewährleistung für das Gerät.

D Gebrauchsanweisung Allgemeine Vorsichtsmaßnahmen und Empfehlungen Nehmen Sie das Gerät nicht in Betrieb, wenn ein Fehler daran bemerkt wurde. Vermeiden Sie die Verformung des Kühlmittelkreislaufes (Leitungen) beim Transport und bei der Aufstellung des Gerätes. Die Tiefkühltruhe sollte nur zur Aufbewahrung von tiefgefrorenen Lebensmitteln, das Tieffrieren von frischen Lebesmitteln und für die Herstellung von Eiswürfeln verwendet werden. Lassen sie dei Türe des Gerätes nicht länger offen, als zum Herausnehmen oder Einlegen von Lebensmitteln notwendig ist. Im inneren dürfen keine Produkte gehalten werden, welche brennbare oder explisive Gase enthalten. Verzehren Sie nicht Eiswürfel gleich nachdem sie aus der Tiefköhltruhe geholt wurden. Sie können Frostbiss verursachen. Berühren Sie niemals kalte metallische Teile oder tiefgefrorene Lebensmittel mit freuchten Händen. Ihre Hand kann sehr schnelll an die sehr kalten Oberflächen anfrieren. Verbieten Sie den Kindern, sich hinter dem Gerät zu verstecken oder da zu spielen. Vor jedwelcher Reinigungsarbeit ist das Gerät von dem Spannungsnetz zu trennen. Um das Gerät vom Netz zu trennen, ziehen Sie an dem Stecker, nicht am Kabel! Steigen Sie nicht auf das Gerät. Betreiben Sie nicht das Gerät in der Nähe von Heizkörpern, Kochöfen oder anderen Hitzequellen oder neben Feuer. Zum Schutz des Gerätes bei Lagerung und Transport befinden sich Distanzstücke zwischen Tür und Gehäuse (vorne und hinten). Diese Distanzstücke werden entfernt, bevor das Gerät in Betrieb genommen wird. Überschüssiges Eis an Rahmen und Ablagen sollte regelmäßig mit dem mitgelieferten Plastikschaber entfernt werden. Nutzen Sie keine Metallgegenstände zur Eisentfernung. Durch Eisansammlung lässt sich die Tür nicht mehr richtig schließen.Sichern Sie die freie Luftzirkulation in der Umgebung des Gerätes indem Sie die Abstände einhalten, welche im Abb. 2 eingetragen sind. Bauen Sie an den Kondensator die mitgelieferten Distanzstücke ein (Abb. 3). Der Boden oder das Gerüst, auf welches das Gerät aufgebaut wird, hat perfekt flach zu sein. Bauen Sie das mitgelieferte Zubehör ein. Anschließen an das Spannungsnetz Ihr Gerät ist gebaut, um unter Wechselstrom, bei 220-240V/50 Hz. betrieben zu werden. Bevor Sie das Gerät an das Netz anschließen, überprüfen Sie die Kenndaten des Stromnetzes (Spannung, Art des Stromes, Frequenz) und deren Übereinstimmung mit den Kenndaten des Gerätes. Informationen zu der Versorgungsspannung und die Leistungsabnahme finden Sie auf dem Typenschild auf der Rückseite des Gerätes. Die elektrische Anlage muß den gesetzlichen Vorschriften entsprechen. Es ist gesetzlich vorgeschrieben, daß das Gerät nur an eine Steckdose mit Schutzkontakt (Erdung) erlaubt ist. Der Hersteller zieht sich aus jedwelcher Haftung zurück in Fällen, in denen Sachschäden oder Verletzungen an Tieren oder Personen wegen Nichteinhaltung der o.g. Vorschriften auftreten. Das Gerät ist mit einer elektrischen Anschlußschnur und einem Stecker nach europäischen Normen. Der Stecker trägt die Markierung 10/16A und hjat doppelten Schutzkontakt für die Erdung. Sollte die Steckdose nicht zu diesem Stecker passen, ist ein autorisierter Elektriker mit dem Tausch der Steckdose zu beauftragen. Es wird empfohlen, das Gerät nicht über Verlängerungskabel oder Adapter anzuschließen. Sollte das Gerät zwischen zwei Möbelstücken eingebaut sein, vergewissern Sie sich, daß diese nicht den Anschlußkabel zerquetschen.

D Gebrauchsanweisung Lassen Sie keine Lebensmittel in dem Gerät wenn es nicht in Betrieb ist. Wird das Gerät nur für ein paar Tage nicht genutzt, ist es ratsam, es gar nicht abzustellen. Sollten Sie es für einen längeren Zeitraum nicht benutzen, gehen Sie wie folgt vor: - Ziehen Sie den Stecker des Netzkabels aus der Steckdose - Leeren Sie die Tiefkühltruhe; - Entfrosten Sie diese und reinigen Sie sie.; - Lassen Sie den Deckel offen um unangenehme Geruchsentwicklung zu vermeiden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Die Umgebungstemperatur Ihr Produkt wurde zum Einsatz bei Umgebungstemperaturen zwischen -15 und 43°C entwickelt. Bei Umgebungstemperaturen unter der Minimalgrenze oder über der Maximalgrenze können Störungen im Betrieb des Gerätes auftreten. Bei Umgebungstemperaturen über der Maximalgrenze von 43

C, umso mehr diese Temperatur überschritten wird, verkürzen sich die Pausen in dem Betrieb des Gerätes, dieses hat die Tendenz, ständig zu laufen, die inneren Temperaturen steigen an wie auch der Energieverbrauch. Das Gerät ist weit von jedwelches Hitze- und Feuerquelle aufzustellen. Das Aufstellen in einen warmen Raum oder in der Nähe von Hitzequellen (Heizkörper, Kochöfen, Backöfen usw.) führen zu einem erhöhten Stromverbrauch und mindern die Lebensdauer des Gerätes. Bei der Aufstellung des Gerätes in Ihrer Wohnung, sind folgende minimale Abstände einzuhalten: - 100 cm von den Kochöfen, welche mit Kohle oder Öl geheizt werden; - 150 cm von den elektrischen Kochöfen und/auch Gasöfen.Trennen vom Stromversorgungsnetz Die Trennung von dem Netz sollte immer gegeben sein, entweder durch das Abziehen des Steckers aus der Steckdose oder durch einen zweiadrigen Netz-Trennschalter vor der Steckdose. Inbetriebnahme Vor der Inbetriebnahme ist der Innenteil des Gerätes zu säubern. (näheres dazu unter Kapitel "Wartung und Reinigung des Gerätes"). Nach Beendung dieses Arbeitsschrittes schließen Sie das Gerät an das Stromversorgungsnetz und drehen Sie den Thermostatregler in eine mittlere Position. Die grüne und die rote LED im Warnungsblock müssen aufleuchten. Lassen Sie das Gerät für etwa 2 Std. laufen, ohne Lebensmittel hineinzulegen. Das Tiefgefrieren der frischen Lebensmittel ist erst nach mindestens 20 Std. Funktion gewährleistet. Beschreibung des Gerätes (Abb. 1) 1. Griff 2. Tür 3. Glühbirne Innenbeleuchtung 4. Körbe 5. Trennwand 6. Schloß 7. Anzeigeblock 8. Abstandhalter für Transport

Einstellen der Temperatur Die Temperatur der Tiefkültruhe wird über den Drehknopf Thermostat geregelt (Abb. 4). „MAX” bedeutet niedrigste Temperatur. Die erzielten Temperaturen können unterschidlich sein, je nach der umgebungstemperatur, Aufstellungsort des Gerätes, Häufigkeit der Öffnung der Tür, Befüllungsgrad mit Lebensmitteln. Die Einstellung an dem Drehknopf Thermostat hat nach diesen kriterien stattzufinden.. Gewöhnlicherweise ist bei einer Außentemperatur von ca. 32 C, der Drehknopf auf eine mittlere Stellung zu bringen. Das Anzeigesystem ist an der vorderen Seite des Gerätes angebracht (Abb. 5). Es beinhaltet: 1. Drehknopf Regelung Thermostat - Innentemperatur wird eingestellt 2. LED grün - Bestätigt, daß das Gerät Spannungsversorgung hat. 3. LED rot - Störung - leuchtet auf, wenn die Temperatur im Inneren zu hoch ist. Die LED wird nach dem Einschalten des Gerätes für ca. 15-45 Minuten aufleuchten, danach muß sie aber erlöschen. Sollte die LED während des Betriebes leuchten, deutet dises auf einen Störung hin. 4. LED orange - Schnellgefrieren aktiviert. Nach Einstellung des Knopfs auf die Superfreeze-Position leuchtet die orange LED auf; sie zeigt an, dass das Gerät auf „Schnellgefrieren“ eingestellt ist. Dieser Modus wird nach 50 Stunden automatisch verlassen; anschließend läuft das Gerät im Energiesparmodus, die orange LED erlischt.

D Gebrauchsanweisung19 D Gebrauchsanweisung

Tiefgefrieren von Lebensmitteln Die Tiefkühltruhe dient zur zeitmäßig langen Aufbewahrung von tiefgefrorenen Lebensmitteln. Wichtig für das erfolgreiche Tiefgefrieren der Lebensmittel ist die Verpackung. Anbei die wichtigsten Merkmale einer guten Verpackung für tiefgefrorene Lebensmittel: diese sollten dicht sein, nicht mit den beinhalteten Lebensmitteln reagieren, tiefen Temepraturen standhalten, undurchlässig für Flüssigkeiten, Fette, Wasserdämpfe, Gerüche sein und acuh waschbar sein. Diese Bedingungen werden von folgenden Arten von Verpackungen erfüllt: Folie aus Aluminium oder Kunststoff, Gefäße aus Kunststoff, Gefäße aus Aluminium, Becher auch Wachskarton oder Kunststoff. Wichtig Laden Sie die Tiefkühltruhe nicht auf einmal mit einer zu großen Menge an Lebensmitteln. Die Lebensmittel sollten möglichst schnell un vollständig tiefgefroren werden, da nur auf diese Weise der Vitamingehlat, der Nahrungswert, das Aussehen und der Geschmack erhalten bleiben. Deshalb sollte die Tiefgefrierlesting nicht überschritten werden. Diese ist auf dem „PRODUKTDATENBLATT”. - Beim Tiefgefrieren von frischen Lebensmitteln sind die Körbe in dem Gerät zu verwenden. - Heiße Lebensmittel sind vor den Tiefgefrieren bis auf Raumtemperaturabkühlen zu lassen. - Frische lebensmittel sollten nicht mit tiefgefrorenen in Berührung kommen. - Die tiefgefrorenen Lebensmittel, welche man aus dem Fachhandel bezogen hat, können direkt in die Tiefkühltruhe gelegt werden, ohne daß eine Einstelllung am Thermostat durchzuführen wäre. - Sollte auf der Verpackung nicht das Datum der Tieffrierens eingetragen sein, kann man eine maximale Frist von 3 Monaten in betracht nehmen (als Richtwert). - Lebensmittel, welche nach dem Tiefrieren auch nur teilweise aufgetaut sind, dürfen nicht mehr tiefgefroren werden. Es ist sofort zu gebrauchen oder nach dem Kochen, als Fertigpräparat wieder tiefzufrieren. - Sprudelgetränke sind nicht in der Tiefkühtruhe aufzubewahren. - Bei einem Stromausfall ist die Tür des Gerätes nicht zu öffnen. Tiefgefrorene Lebensmittel sind nicht beeinträchtigt, wenn der Stromausfall nicht länger als 67 Stunden dauert. Einfrieren mit Superfrost

• Stellen Sie den Knopf auf die Superfrost- Position ein. Die Superfrost-Lampe leuchtet auf.

• Warten Sie 24 Stunden.

• Geben Sie frische Lebensmittel in den Tiefkühlbereich. Damit die Lebensmittel schnell einfrieren, sollten sie beim Einlagern im Tiefkühlbereich mit Innenwänden in Kontakt stehen.

• Die Superfrost-Anlage schaltet das Verfahren zum Schnellgefrieren nach 50 Stunden automatisch ab. Wichtig Wenn Sie den Knopf auf die Superfrost- Position einstellen, schaltet sich der Kompressor möglicherweise einige Minuten nicht ein. Dies liegt am integrierten Einschaltverzögerung Schalter, der zur Erhöhung der Betriebslebenszeit des Kühlgerätes entwickelt wurde. In folgenden Fällen sollten Sie die Superfrost- Funktion nicht einschalten: - Wenn Sie gefrorene Lebensmittel in den Tiefkühlbereich geben; - Wenn Sie etwa bis zu 2 kg frische Lebensmittel täglich einfrieren. Empfehlungen für das Enteisen des Gerätes Die Bildung einer Eisschicht ist normal. Die Menge und die Geschwindigkeit der Ablagerung von Eis hängt von der Umgebungstemperatur ab und der Häufigkeit, mit der die Tür geöffnet wird.20 D Gebrauchsanweisung Wir empfehlen: - die Tiefkühltruhe wenigstens 2 mal im Jahr komplett auftauen zu lassen, odera auch jedes mal wenn die Eisschicht zu dick wrd. - die Enteisung dann durchzuführen, wenn die Menge von Lebensmitteln am geringsten ist. Wenigstens 2 Stunden vor der Enteisung sollte die Taste „Schnelles Tiefgefrieren” (4) gedrückt werden, damit die Lebensmittel eine möglichst große Menge an Kälte aufnehmen können. - Trennen Sie das Gerät von dem Netz. - Entnehmen Sie alle tiefgefrorenen Lebensmittel, Wickeln Sie deise in mehrere lagen Papier und legen Sie diese in einen Kühlschrank oder an eine kühlen Ort. - Nehmen Sie die Trennwand und Legen Sie diese unter die Tiefkühltruh, unter die Abflußleitung. Ziehen Sie den Verschlußstopfen. Das abgefangene Wasser wird in die Tafel der Trennwand aufgenommen. Nach dem Schmelzen des Eises un Abtropfen des Wassers, wischen Sie das Gerät mit einem Lappen oder einem Schwamm und trocknen Sie es gut ab. Stecken Sie den Verschlußstopfen zurück in die Ablaufleitung. - Um das Auftauen zu beschleunigen, lassen Sie die Türe offen. Es dürfen niemals spitze metallische Gegenstände für die Entfernung der Eiskruste verwendet werden. Es dürfen nicht Haartrockner (Föne) oder andere gleichartigen Heizgeräte zum beschleunigten Auftauenverwendet werden. Innere Reinigung Vor dem Reinigen schalten Sie das Gerät vom Netz ab. Es ist empfehlenswert, das Gerät bei dem Auftauen auch zu reinigen. Die inneren Flächen werden mit lauwarmem Wasser und einem neutralen Spülmittel gewaschen. Verwenden Sie keine Seife, Waschmittel, Benzin oder Azeton, da sie einen Prägnanten Geruch hinterlassen. Wichen Sie mit einem feuchten Schwamm und wischen Sie mit einem weichen Tuch.. Dabei ist ein Überschuß an Wasser zu vermeiden, um es zu verhindenr, daß dieses in die Wärmeisolation des Gerätes dringt. Dieses könnte zu vermehrter Geruchsentwicklung beitragen. Vermeiden Sie den Wassereintritt in die Kiste der Innenbeleuchtung! Vergessen Sie nicht, auch die Dirchtung der Tür mit einem reinen Lappen zu wischen. Äußere Reinigung Die äußeren Bereiche des Gerätes wischen Sie mit einem feuchten Schwamm, in Spülmittellösung getränkt. Die Reinigung der äußeren Teile der Kühlanlage (Motorkompressor, Kondensator, Leitungen) erfolgt mit einer weichen Bürste oder mit dem Staubsauger. Dabei ist zu beachten, daß. Dabei ist Vorsicht zu tragen, um nicht die Leitungen zu verbiegen oder den Leitungssatz zu beschädigen. Es darf kein Reinigungsand oder Scheuermittel verwendet werden! Nach dem Reinigen ist das ganze Zubehör zurück einzubauen. Erneuern der inneren Glübirne Sollte die Glühbirne durchbrennen, trennen sie zu erst das Gerät von dem Netz. Bauen Sie die Lechteinheit aus. Vergewissern Sie sich zu erst, ob dei Brine richtig eingeschraubt war. Schließen Sie das Gerät wieder an. Sollte die Brine trotzdem nicht leuchten, ist sie durch eine vom Typ E14-15W erneuern. Bauen Sie dei Dacheinheit ein. Die Glühbirnen für dieses Haushaltsgerät sind für Beleuchtungszwecke nicht geeignet. Die beabsichtigte Aufgabe dieser Lampe ist es den Benutzer zu ermöglichen die Plazierung der Lebensmittel in den Kühlschrank / Eiskühltruhe sicher und bequem vorzunehmen. Die in diesem Gerät verwendeten Lampen müssen extremen physikalischen Bedingungen, wie z. B. Temperaturen von -20°C, standhalten.Technische Daten MARKE BEKO MODELL HSA24530 GERÄTETYP HORIZONTALE GEFRIERANLAGE Gesamtvolumen brutto (l)

Gesamtvolumen nutz. (l)

Tiefgefrierleistung (kg/24 h)

Energetische Wirtschaftlichkeitsklasse (1) A++ Energieverbrauch (kWh/an) (2)

Selbstfunktion (Std.)

Geräusch (dB (A) re 1 pW)

Kühlmittel R600a (1) Energetische Klasse: A+++ . . . D (A+++ = wirtschaftlich . . . D = wenig wirtschaftlich) (2) Der effektive Energieverbrauch ist durch die Betriebsbedingeungen bedingt, sowie durchdie Gegebenheiten in der Aufstellung des Gerätes.

D Gebrauchsanweisung Fehlersuchplan Sollte ihr Gerät nicht funktionieren, dan ist folgendes zu überprüfen: Stromversorgung unterbrochen. Stecker des Anschlußkabels richtig in Steckdosegesteckt. Der Stecker des Anschlußkabels istrichtig in die Steckdose gesteckt. Sicherung durchgebrannt Thermostat auf OFF.Temperatur nicht niedrig genug (rote LEDleuchte). Lebensmittel verhidern das vollständigeSchließen der Tür. Gerät nicht ordnungsgemäß aufgestellt. Gerät zu nahe an einer Wärmequelle. Thermostatregeldreher nicht in der richtigenPosition. Übermäßige Eisbildung Tür nicht richtig geschlossen. Innenbeleuchtung hat keine Funktion. Glühbirne durchgebrannt. Automatischer Schalter in der Tür defekt. Geräusche im Betrieb Um die eingestellte Temperatur zu halten, muß der Motorkompressor von Zeit zu Zeit starten. Die dabei entstehenden Geräusche sind normal. Sie mindern sobald das Gerät die Betriebtemperatur erreicht hat. Summen wird verursacht von dem Motorkompressor. Das Geräusch ist etwas lauter, wenn der Kompressor startet.Gurgeln und Zurren werden vin dem Kältemittel verursacht, wenn dieser durch die Leitungen der Kühlanlage rinnt. Diese Geräusche sind als normale Betriebsgeräusche zu betrachten.. Jedes mal wenn das Thermostat ein- oder ausschaltet, ist ein metallisches Klingeln zu hören. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten. In Deutschland ab 23.3.2006.4578334333/AC EN-FR-D www.beko.com
