BEDIENUNGSANLEITUNG KBT23001SB ZANKER

Benutzer-information

Technische gegevens 10

Montage 10

Het milieu 13

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

Sicherheitshinweise	39
Betrieb	41
Erste Inbetriebnahme	41
Täglicher Gebrauch	42
Praktische Tipps und Hinweise	42

Reinigung und Pflege	43
Was tun, wenn ...	45
Technische Daten	48

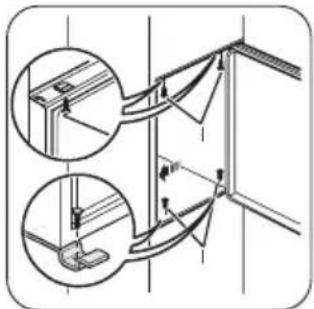

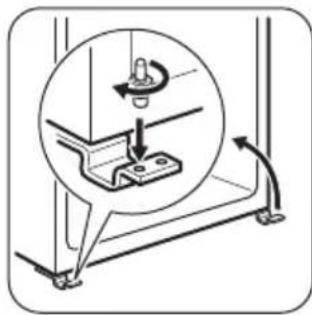

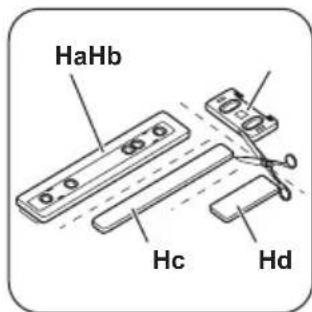

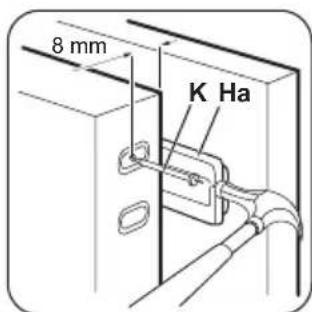

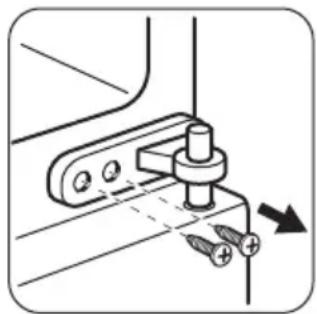

Montage	48
Hinweise zum Umweltschutz	51

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. HebEN Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder,müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen konnen.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schreiben Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern den Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.

• Wenn these Gerät mit magnetischer Türdichtigung ein ätheres Modell mit Schnappverschluss (Türlasche) an der Tur oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Warning!

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Geträngen in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kuhlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jeder leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes daraufuf, nicht die Komponenten des Kältekreislaufs zu beschädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs:

• Offene Flammen und Zündfunken vermeiden

• Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Geräts sind gefährlich. Ein defektes Netzkabel kann Kurz

schlüsse und einen Brand verursachen und/oder zu Stromschlagen führen.

Warning! Elektrische Bauteile (Netzkabel, Stecker, Kompressor))dürfen zur Vermeidung von

Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangertwerden.
2. Vergewissem Sie sich, dass der Netzstecker nicht von der Geräterückseite geklemmt oder beschädigt wird. Ein geklemmter oder beschädigter Netzstecker überhützt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Geräts frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgesehen) der internen Beleuchtung.
7. Dieses Gerät ist schwer. Vorsicht beim Transport.
8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
9. Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
   Die Leuchtmittel (wenn vorgesehen) in thisem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeuchtung.

Täglicher Gebrauch

• Stellen Sie keine bereits Töppe auf die Kunststoffeile des Gerätes.
• Lagern Sie keine feuergefahrenlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkuhlkost immer entsprechend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Gerätherstellers sollenen strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigten kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschafer.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls notig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

Montage

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in dieser Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschlieben, damit das Öl in den Kompressor zurückflieben kann.

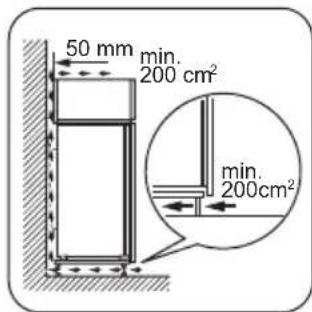

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät{lassen; anderenfalls besteht Überhitzungsge-fahr. Halten Sie sich für die Belüftung an die Installa-tionsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von freißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerätarf nicht in der Höhe von Heizkörpersn oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit einem Trinkwasseranschluss.

Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführrt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedieren Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kuhlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betriebnehmen, beseitigen Sieden typischen "Neugeruch" am besten durch Auswahlen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfähig nachtrocknen.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Iso- liermaterial keine ozonschädigenden Gase. Das Gerätarf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entszündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Naze des Wärmetauschers. Die Materialien, die bei der Herstellung these Geräts verwendet wurden und mit dem Symbol markiert sind, können recycliert werden.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedene Faktoren abhängt:

• von der Raumtemperatur
• von der Häufigkeit der Türoffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen,这点es aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommt. In thisem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglich und damit auch einen niedrigeren Energieverbrauch.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Einfrierten frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrierten von frischen Lebensmitteln und zum Lagern von gefrorenen und tiegefrorenen Lebensmitteln für einen längeren Zeitraum. Für das Einfrierten frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich. Mocht den Gefriervorgang beschleunigen, drehen Sieitte den Temperaturregler auf eine hohe Einstellung, um die maximal mögliche Kuhlung zu erreichen.

Wichtig! In diesen Fall kann die Temperatur im Kühlschrank unter 0^ fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung.

Legen Sie die einzufrierenden frischen Lebensmittel in das obere Fach.

Lagerung gefroreiner Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den hohenen Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewolten Abtauen, dann müssen die aufgetaufen Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrore Nebensmittel konnen vor der Verwendung je nach der zur Verfügung stehenden

Praktische Tipps und Hinweise

Energiespartipps

• Öffnen Sie die Tur nicht zu halten, und setzen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommt.

Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden.

Kleinere Gefrier gutteile konnen unter Umständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort gekocht oder gegart werden: in this sem Fall dauert der Garvorgang allerdings etwas länger.

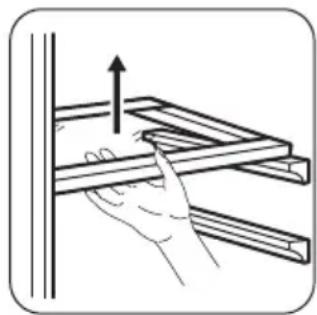

Verstellbare Ablagen

Die Wände des Kuhl-schranks sind mit einer Reihe von Führungs-schienen ausgestattet, die verschiedene Mochtlichkeiten für das Einset-zen der Ablagen bieten.

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedene Höhe positioniert werden; damit ermöglichen Sie das Lagern verschieten großer Lebensmittelpackungen.

Ziehen Sie das Turabstellfach nach und nach in Pfeilrichtung, bis es sich hersausheben{lsst,dann setzen Sie es in die neue Position ein.

Stellen Sie in dieser Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch erhögt.

Hinweise für die Kuhlung frischer Lebensmittel

So erzielen Sie Beste Ergebnisse:

• Legen Sieitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, verbesserten wenn diese stark riechen.
• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelte lechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise.

Gekochtete Lebensmittel, kalte Gerichte usw.: diese konnen abgedeckt auf eine Ablage gelegt werden.

Obst und Gemüse:itte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n).

Butter und Käse: diese sollen stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.

Milchflaschen:itte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tur auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im Kühlschrank aufbewahrt werden, außer diese sind davon speziell verpackt.

Hinweise zum Einfrieren

Im Folgenden finden Sie eine wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typsvild angegeben;
• der Gefriervorgang dauert 24 Stunden. Legen Sie während diese Zeitaums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;

Reinigung und Pflege

Vorsicht! Ziehen Sieitte vor jeder

Reinigungsrarbeit immer den Netzstecker aus der

Steckdose.

• teilen Sie die Lebensmittel in keinere Portionen ein, damit diese schnell und vollständig gefrierten und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollen stets luftdicht in Aluminiumfolie oder in lebensmittelle chte Gefrierbeutel verpackt werden, um so weniger Luft wie möglich in der Verpackung zu haben;
  achten Sie beim Hineinlagen von frischen, noch ungefrorenen Lebensmitteln daraufuf, dass diese keinen Kontakt mit Gefriergut besteht, da diese sont sonst antauen kann;
• weniger fetthaltige Lebensmittellassen sich better lagern als fetthaltigere; Salz verkurzt die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwurfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frost-brand auf der Haut führen;
• es empfeihlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Hinweise zur Lagerung gefrorener Produkte

So erzielen Sie die besten Ergebnisse mit Ihr Hem Gerät:

• Prufen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden.
• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in ihren Gefrierschrank zu bringen.
• Öffnen Sie die Tur nicht zu halten, undlassen sie diese nicht länger offen als unbedingt notwendig.
• Abgetaute Lebensmittel verderben sehr}schnell und eignen sich nicht fur ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkuhlkestverpackung sollte nicht übersritten werden.

Der Kältekreis des Gerätes enthalt Kohlenwasser

stoffe; Wartungsarbeiten und Nachfüllen von Kä

temittel)dürfen dahernur durch vom Hersteller autori

siertes Fachpersonal ausgeführrt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prufen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig ab.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschiben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlumierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig!itte achten Sie darauf,das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen konnen. Aus thisem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

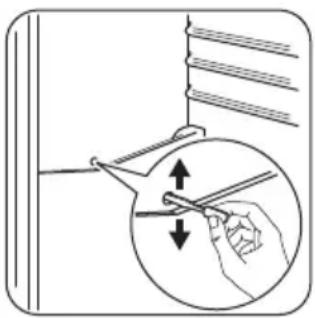

Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser lauft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft.

Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt und auf die gelagerten Lebensmittel tropf. Benutzen Sie dazuitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.

Abtauen des Gefrierschranks

i Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs wird sich stets etwas Reif bilden.

Wichtig! Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat.

Entfernen Sie den Reif wie nachstehend erlautert:

1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefriergut Heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.
3. Lassen Sie die Tur offen.
4. Ist das Geräteinnere vollständig abgetaut, trocken Sie die nassen Oberflächen gründlich ab und setzen Sie den Stopfen wieder ein.
5. Schalten Sie das Gerät ein.
6. Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen, und setzen Sie das Gerät zwei bis drei Stunden mit dieser Einstellung laufen.
7. Legen Sie die ausgelagerten Lebensmittel wieder in das Fach hinein.

Wichtig! Verwenden Sieitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschadigt werden konnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Gerätherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkurzen.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzversorgung
• entnehmen Sie alle Lebensmittel
• Tauen Sie das Gerät ab (sofern vorgesehen). Reinigen Sie den Innenaum und das gesamte Zubehör.
• lessen Sie die Türen offen/angeleht, um das Entstehen unangenehmer Gerüche zu vermeiden.

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen setzen, bitten Sie{jemanden, gelegentlich die Temperatur zu prufen, damit das Gefriergut bei einem möglichn Stromausfall nicht im Innern des Gerätes verdirbt.

Was tun, wenn ...

Während des Gerätebetriebs kann es zuweilen zu geringfugigen Problumen kommt, für die kein Techniker gerufen werden muss. Die folgende Tabelle gibt Ohnene eine Übersicht über keinere Störungen, die nicht von Fachpersonal behoben werden müssen.

Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Gerausche (Kompressor und Zirkulationsgeräusche). Dies ist normal und kein Grund zur Beunruhigung.

Wichtig! Das Gerät arbeitet nicht kontinuierlich; wenn sich der Kompressor ausschaltet, bedeutet dies also nicht, dass es einen Stromausfall gibt. Aus thisem Grund)dürfen Sie erst dann elektrische Teile des Geräts berühren, wenn Sie den Stromkreis unterbrochen haben.

Störung Mögliche Ursache Abhilfe
Der Kompressor lauft ständig	Der Temperaturregler kann falsch eingestellt sein	Stellen Sie eine höhere Temperatur ein
Die Tür schließt nicht richtig oder ist	ist nicht fest geschlossen	Prüfen Sie, ob die Türen gut schreiben und die Dichtungen unbeschädigt und sauber sind
	Die Tür wurde zu früig geöffnet	Lassen Sie die Tür nicht länger als unbedingt erforderlich offen
In das Gerät eingelegte Lebensmittel	waren noch zu warm	Lassen Sie Lebensmittel auf Raum-temperatur abkühlen, bevor Sie diese einlagern
Die Temperatur in dem Raum, in	dem sich das Gerät befindet, ist zu hoch für einen effizienten Betrieb	Versuchen Sie, die Temperatur des Raums zu senken, in dem sich das Gerät befindet
Wasser fließt auf die wichtere Platte des Kühlschranks	Beim automatischen Abtauen taut die Eisschicht auf der hinteren Platte	Das ist normal
Wasser fließt in das Kühlschrankfach	Der Ausflusskanal kann stopft sein	Reinigen Sie den Ablauf
Die eingelegten Lebensmittel verhinn-, dass das Wasser zum Kollektor fließt		Legen Sie die Lebensmittel so, dass diese die hintere Platte nicht direkt be-rühren
Wasser fließt auf den Boden Das Tauwasser lauft nicht in die Ver-dampferschale über dem Kompressor		Setzen Sie den Tauwasserablauf auf die Verdampferschale
Die Lampe faktioniert nicht.	Die Lampe ist im Standby-Modus.	Öffnen und schreiben Sie die Tür.
Die Lampe ist defekt. Siehe hierzu "Austauschen der Lam-pe".
Es ist zu warm im Kuhl-schrank	Der Temperaturregler kann falsch eingestellt sein	Stellen Sie eine niedrigere Temperatur ein
Die Tür schließt nicht richtig oder ist	nicht fest geschlossen	Prüfen Sie, ob die Tür gut schließt und die Dichtung unbeschädigt und sauber ist
In das Gerät eingelegte Lebensmittel	waren noch zu warm	Lassen Sie Lebensmittel auf Raum-temperatur abkühlen, bevor Sie diese einlagern
Es wurden gleichzeitig zu große	Mengen an Lebensmitteln zum Kühlen eingelegt	Legen Sie immer keinere Mengen an Lebensmitteln in den Kuhlschrank
	Es zirkuliert keine Kaltluft im Innern	Sorgen Sie für eine Zirkulation der Kaltluft im Innern
Es ist zu kalt im Kuhlschrank Der Temperaturregler kann falsch eingestellt sein		Stellen Sie eine höhere Temperatur ein
Zu starke Reif- und Eisbil-dung	Die Produkte ist nicht korrekt ver-packt	Verpacken Sie die Produkte better
Die Türen schreiben nicht richtig	oder sind nicht fest geschlossen	Prüfen Sie, ob die Türen gut schreiben und die Dichtungen unbeschädigt und sauber sind
Der Temperaturregler kann falsch	eingestellt sein	Stellen Sie eine höhere Temperatur ein
Es ist zu warm im Gefrier-schrank	Der Temperaturregler kann falsch eingestellt sein	Stellen Sie eine niedrigere Temperatur ein
Die Tür schließt nicht richtig oder ist	nicht fest geschlossen	Prüfen Sie, ob die Tür gut schreiben und die Dichtung unbeschädigt und sauber ist
Es wurden zu große Mengen an	Le-bensmitteln gleichzeitig zum Einfrie-ren eingelegt	Legen Sie keinere Mengen an Le-bensmitteln in den Gefrierschrank.
In das Gerät eingelegte Lebensmittel	waren noch zu warm	Lassen Sie Lebensmittel auf Raum-temperatur abkühlen, bevor Sie diese einlagern.
Die einzufrierenden Packungen lie-gen zu dicht aneinander		Legen Sie die Produkte so hinein, dass die Luft frei um sie zirkulieren kann
Es ist zu kalt im Gefrier-schrank	Der Temperaturregler kann falsch eingestellt sein	Stellen Sie eine höhere Temperatur ein
Das Gerät Funktioniert über-haupt nicht. Das Gerät kühlt nicht. Weder die Kuhlung noch die Beleuchtung funkti-onieren	Das Gerät kann ausgeschelt werden sein	Schalten Sie das Gerät ein
Der Stecker ist nicht richtig in die Steckdose gesteckt	Steckdose gesteckt	Steen Sie den Netzstecker korrekt in die Steckdose
	Das Gerät besteht keinen Strom	Versuchen Sie, ein andes elektrisches Gerät an die Steckdose anzu-schreiben
Es liegt keine Spannung an der	Netzsteckdose an (versuchen Sieitte, ob ein andes Gerät Dort funktioniert)	Rufen Sie einen Elektriker

Ersetzen der Lampe

Bitte ersetzen Sie die Lampe wie folgt:

1. Trennen Sie das Gerät vom Stromkreis.
2. Losen Sie die Schraube an der Lampenabdeckung.
3. Drücken Sie wie in der Abbildung gezeigt auf den beweglichen Teil.
4. Ersetzen Sie die Lampe durch eine Lampe mit der gleichen Leistung, die für Haushaltsgeräte vorgehen ist (die maximal erlaubte Leistung findsie auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung korrekt an.

6. Ziehen Sie die Schraube an der Lampenabdeckung fest.

7. Schließen Sie das Gerät wieder an.

8. Öffnen Sie die Tur und prufen Sie, ob die Beleuch-tung Funktioniert.

Abmessung der Aussparung
Höhe 1446 mm
Breite 560 mm
Tiefe 550 mm
Ausfalldauer 20 h
Spannung 230-240 V
Frequenz 50 Hz

Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette.

Montage

Aufstellung

Installieren Sie theses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klima-klasse	Umgebungstemperatur
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu thisem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihr's Hausanschlusses nicht geerdet sein sollte, lessen Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie damit einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerat entspricht den EU-Richtlinien.

Wechseln des Turanschlags

Die Tur des Geräts öffnet sich nach rechts. Wenn Sie möchten, dass sich die Tur nach links öffnet, gehen Sie vor dem Einbau des Gerätsitte nach den folgenden Anweisungen vor:

1 Losen Sie den oberen Stift und entfern. Sie das Distanstuck.
Entfernen Sie den oberen Stift und die oberre Tur.

3 Losen Sie das mittle re Scharnier.

Entfernen Sie die unterere Tur.

Losen Sie den unteren Stift.

Auf der gegenüberliegenden Seite:

1 Bringen Sie den unteren Stift an.
Installieren Sie die untere Tur.
3 Ziehen Sie das mittle re Scharnier fest.
Installieren Sie die obere Tur.
5 Legen Sie das Distanzstück ein undziehen Sie den oberen Stift fest.

Anforderungen an die Belüftung

Hinter dem Gerät muss genug Platz für eine ausreichende Luftzirkulation sein.

Achten Sie daheritte\ darauf, dass der Abstand\ hinter dem Gerät wie\ folgt ist:

Tiefe 50 mm Breite 540 mm

Wichtig! Mit der unteren Scharnierabdeckung (im Beipack) konnen Sie sicherstellen, dass der Abstand zwischen Kuchenmöbel und Gerät korrekt ist.

Vorsicht! Achten Sie darauf, dass sich das Netzkabel des Geräts frei bewegen{lss.

Fuhren Sie diese Schritte aus:

1 Schneiden Sie bei Bedarf den Dichtungsstreifen zu und bringen Sieihn, wie in der Abbildung gezeigt, am Gerät an.

3 Richten Sie das Gerät in der Nische aus. Vergewissem Sie sich, dass der Abstand zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt.

Mit der unteren Scharnierabdeckung (im Bei-pack) konnen Sie Sicherstellen, dass der Abstand zwischen dem Gerat und dem Kuchenmöbel richtig ist.

Offnen Sie die Tur. Stecken Sie die unter Scharnierabdeckung auf.

Installieren Sie das Gerät in der Einbaunische.

Schieben Sie das Gerät in Pfeilrichtung (1), bis die obere Lückenblende am Kuchenmöbel anliegt. Schieben Sie das Gerät auf der den Scharnieren gegenüber liegenden Seite in Pfeilrichtung (2) soweit wie möglich gegen die Seitenwand des Kuchenmöbels.

Sichern Sie das Gerät mit 4 Schrauben in der Nische.

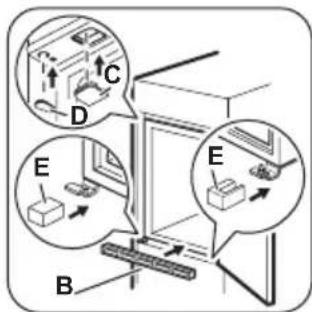

5 Brechen Sie das richtige Teil aus der Scharnierabdeckung (E) heraus.

6 Setzen Sie die beillie-genden Abdeckkappen (C, D) in die Befestigungs- und Scharnierlocher ein.
Bauen Sie das Beluf-tungsgitter (B) ein.
Steen Sie die Schar-nierabdeckungen (E) auf das Scharnier auf.

Trennen Sie die Teile Ha, Hb, Hc und Hd ab.

Montieren Sie Teil Ha an der Innenseite des Kuchenmobels.

9 Drucken Sie Teil Hc auf Teil Ha.

10 Offnen Sie die Gerätetür und die Tur des Kuchenmobels in einem Winkel von 90^ Setzen Sie das Führungsstück (Hb) in die Führungsschiene (Ha) ein. Bringen Sie die Gerätetür und die Möbeltüre zusammen und markieren Sie die Bohrungen.

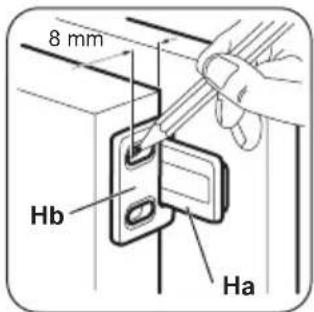

11 Nehmen Sie die Halterungen wieder ab. Markieren Sie 8 mm von der Außenkante die Stelle, an der der Nagel (K) eingeschlagen werden muss.

12 Setzen Sie das Führungsstück erneut auf die Führungsschiene und schrauben Sie es mit den mitgelieferten Schrauben fest. Richten Sie die Mobeltur und die Gerätetur anhand der Schlitze im Führungsstück Hb aus.

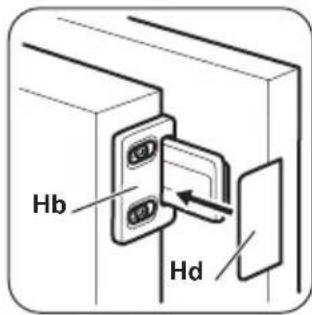

13 Drucken Sie Teil Hd auf Teil Hb.

Führer Sie eine Endkontrolle durch, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.
• Der magnetische Dichtungsstreifen fest am Gerät anliegt.

Wichtig! Bei niedriger Umgebungstemperatur (zum Beispiel im Winter) schrumpf die Dichtung. Bei higherer Umgebungstemperaturdehyt sich die Dichtung aus.

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten

Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefahrdet. Weitere Informationen über das Recyclingthesese Produkte erhalten Sie von ihrem Rathaus, ihrer Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

www.electrolux.com/shop
