BEDIENUNGSANLEITUNG BRM 5770 TL IKRA

Gebrauchsanweisung - Originalbetriebsanleitung Vor Inbetriebnahme Gebrauchsanweisung lessen!

Übersetzung der Originalgebrauchsanweisung

INHALT

1 SICHERHEITSHINWEISE
2 BEDEUTUNG DER SYMBOLE Auf DEM GERÄT
3 BESCHREIBUNG
4BESTIMMUNGSGEMÄBEVERWENDUNG
5 MONTAGE
6 INBETRIEBNAHME
7 WARTUNG UND PFLEGE
8 HILFE BEI STÖRUNGEN

1 SICHERHEITSHINWEISE

Beim Gebrauch von Rasenmähern gelten zum Schutz gegen Verletzungsgefahr folgende grundsätzliche Sicherheitshinweise:

• Die Bedienungsanleitung lesen und danach handeln.
• Die Bedienungsanleitung für den späteren Gebrauch und Nachbesitzer aufbewahren.
• Sicherheitshinweise sowie Warnhinweise auf dem Gerät beachten.

Bediener

• Kinder und Jugendliche unter 16 Jahren, deren die Gebrauchsanweisung nicht vertraut ist,)dürfen das Gerät nicht benutzen. Ortliche Bestimmungen konnen das Mindestalter festlegen.
• Lange, eng anliegende Hosen und festes, rutschischeres Schuhwerk/TRagen.

Arbeitsbereich

• Das zu mahende Terrain vollständig und sorgfältig prufen. Alle Fremdkörper, wie z. B. Steine, Stöcke, Drahte, Knochen, usw., entfern.
• Befinden sich Personen (Achtung: Kir oder Tiere (auch Kleinlebewesen beachten) im Arbeitsbereich,arf nicht gemaht werden.

Betriebszeiten

• Landesspezifische Betriebszeiten für Rasenmacher beaches (Lärmschutz Betriebszeiten siehe Bedienungsanleitung.
• Nur bei Tageslicht oder gutter Beleuchting mAHen.

Betrieb

• Vor dem Gebrauch ist immer eine Sichtkontrolle durchzuführn.
  Vor jedem Gebrauch muss eine visuelle Überprüfung vorgenommen werden, um sicherzustellen, dass die Messer, ihre Halterungen und die Befestigungsschrauben nicht verschlissen oder beschädigt sind. Im Falle einer Auswechselung mussen alle Messer und Befestigungsschrauben ausgewechselt werden, um eine korrekte Balancierung des Gerätes zu gewährleisten.

• Den Rasenmäher nicht mit fehlerhaften oder beschädigten Schutzvorrichtungen, und niemals ohne Sicherheitsvorrichtungen, wie die Ablenker oder der Fangkorb, benutzen.

• Den Motor abschalten und die Zündkerzen-kappe abziehen:
• Bevor Blockierungen beseitigt werden oder der Auswurfschacht gereinigt wird.
  -Nach einem Stoß gegen einen Fremdkörper
• Wenn das Gerät anfängt auf unnormale Art zu vibrieren.
• Alle Mutter, Bolzen und Schrauben müssen immer fest angezogen sein, um zu gewährleisten, dass das Gerät in voller Sicherheit arbeiten kann.
• Es muss ofters überprüft werden, dass der Fangkorb keine Verschleiß- oder Beschädigungszeichen aufweist.

Vor allen Arbeitsen am Gerät:

• Motor ausschalten, Stillstand des Messers abwarten und Zündkerzenstecker abziehen.
  21- Beschädigte oder abgenutzte Teile sind sofort auszuwechseln.
• Das Gerät nur im vom Hersteller vorgeschreiben den technischen Zustand benutzen.

• Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

• Den Motor abstellen, wenn andere Flächen als die zu mahende Fläche überquert werden.

• Den Motor nicht starten, wenn Sie vor dem Auswurfkanal stehen (Seitenauswurfmacher).
• Den Rasenmacher nur auf Rasenflächen benutzen.

• Sicherheits-bzw. Schutzeinrichtungen des Rasenmahers nicht außer Kraft setzen.
  Zum Starten des Rasenmachers muss das Schneidwerkzeug vollständig freiängig sein. Eventuelle Antriebe auskuppeln.

• Wenn der Rasenmacher zum Starten angehoben werden muss, hat das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zu zeigen.

• Hände und Fuß nicht in die Nähe rotierender Teile bringen.
• Das Benutzen des Rasenmachers ist nur bei Einhaltung des durch den Führungsholm gegebenen Sicherheitsabstandes erlaubt.
  -Auf sicheren Stand achten.
  Rasenmacher niemals mit laufendem Motor haben und/TRagen.Stillstand des Schneidwerkzeuges abwarten und Zündkerzenstecker abziehen.
• Stets quer zum Hang mahren. Rasenmähernicht hangauf- und hangabwärts sowie anHängen mit mehr als 15^ Neigung benutzen.-Vorsicht bei Fahrrichtungswechsel oder beimRückwartsmähen.
• Rasenmacher nur im Schritttempo führen.
• Auspuff und Motor frei von Blättern, Gras und ausgetretenem Öl halten.
• Den Rasenmacher nicht unbeaufsichtigt setzen.
  Warning! Benzin ist hochgradig entflammbar!
• Benzin nur in darauf vorgesehenen Behältern aufbewahren.
• Nur im Freien tanken. Wahrend des Einfüllvorgangs nicht rauchen!
• Wahrend der Motor lauft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, damit der Motor nicht gestartet werden. Das Gerät ist zu reinigen und jeglicher Zündversuch zu vermeiden, bis die Benzindämpfe sich verflüchtigt haben.
  Aus Sicherheitsgründen sind Benzintank und Tankverschluss bei Beschädigung auszubauschen.
  Zum Luftfahrzeiten einen Trichter oder ein Einfūlrohr benutzten, damit kein Kraftstoff auf den Motor, auf das Gehäuse bzw. auf den Rasen auslaufen kann.

Verbrennungsgefahr!

Der Auspuff sowie die Bereiche um den Auspuff konnen sehr hohe Temperaturen erreichen!

Beschädigte Auspufftopfe austauschen.

• Die Reglereinstellungen des Motors nicht verändern.
• Den Verbrennungsmotor niemals in geschlossenen Räumen laufen halten - Vergiftungsgefahr!

Wartung und Lagerung

Vor allen Arbeiten am Gerät:

• Motor ausschalten, Stillstand des Messers abwarten und Zündkerzenstecker abziehen.
• Bei Tätigkeiten im Messerbereich immer Schutzhandschuhe/TRagen.
• Niemals Rasenmäher mit Benzim Tank in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder mit Funken in Berührung kommt – Explosionsgefahr!
• Das Entleeren des Benzintankes sollen nur im Freien erfolgen.
• Vor Einlagern in geschlossenen Räumen den Motor auskühlen halten
  -Rasenmacherichtmit Wasserabspritzen.
• Reparaturen am Rasenmacher dürfen nur durch autorisierte Fachbetriebe durchgeführt werden.

Ersatzteile und Zubehör

• Es sind ausschließlich Original-Ersatzteile und Original-Zubehör zu verwenden.
• Konstruktion- und Ausführungsänderungen vorbehalten.

Sicherheitseinrichtungen Sicherheitsbugel

Sicherheitsbügel im Gefahrenmoment losassein, Motor und Schneidwerk werden gestoppt. Die Funktion des Sicherheitsbügels darf nicht außer Kraft gesetzt werden.

Schutzeinrichtungen Heckklappe (Steinschut

Schutzeinrichtungen schützen vor Verletzungen durch herausschleudernde Teile durch das Schneidwerk.

Der Rasenmacher darf ohne Schutzeinrichtungen nicht betrieben werden.

Zusätzlicher Hinweis zur Gerätebedienungsanleitung, Abschnitt „Zu ihrer Sicherheit".

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speien.

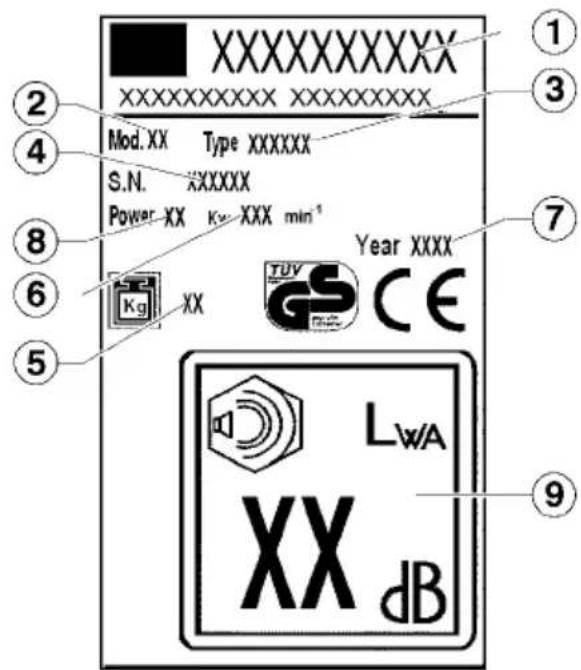

2 BEDEUTUNG DER SYMBOLE Auf DEM GERÄT

1 Hersteller
2 Modell
3 Typ
4 Seriennummer
5 Nettogewicht
6 Umdrehungszahl
7 Baujahr
8 Leistung
9 Gerauschpegel

Vor Inbetriebnahme
Gebrauchsanleitung lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Vor Arbeiten am Schneidwerk Zündkerzensteckerziehen!

Achtung Gefahr!
Hände und Fuß von den Schneidwerkzeugen
fernhalten!

Ver giftungsgefahr: Nicht in geschlossenen Räumen benutzen.

Explosionsgefahr: Während der Kraftstoffauffüllung muss der Motor ausgeschaltet werden.

Gefahr. Die bereits Teile nicht berühren.

In dieser Bedienungsanleitung Gefahr!

Bei Nicht beachtend roht Personenschaden.

3 BESCHREIBUNG I

1 Oberer Griff
2Selbstantriebshebel
3 Bremshebel
4 Gashebel
5 Steinschutz
6 Unterer Griff
7 Motor
8 Vorderrad
9 Chassis
10 Hinterrad
11 Fangkorb
12 Messerhalterung
13 Messer
14 Messerschraube
15 Einstellhebel für Schnittthöhe
16 Oldeckel
17Tankdeckel
18 Bowdenzüge
19 Wasseranschluss (optional)

4 BESTIMMUNGSGEMÄB VERWENDUNG

Dieser Rasenmacher ist nur zum Rasenmahlen bestimmt, anderweitige Anwendung ist nicht gestattet.

Er ist nur für die private Benutzung im Haus- und Hobbygarten geeignet. Rasenmacher für den privaten Haus- und Hobbygarten werden als solche angesehen, die zur Pflege von privaten Gras- und Rasenflächen verwendet werden, nicht jedoch in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft.

Nicht zugelassene Bediener:

Personen, die mit der Bedienungsanleitung nicht vertraut sind, Kinder, Jugendliche unter 16 Jahren sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss du das Gerät nicht bedienen.

Betriebszeiten für Benzin-Rasenmacher

(nach dem Bundes-Immissionsschutzgesetz).
Bitte auch die communalen Vorschriften - Betreiben von Rasenmähern - beachten!

Montag-Samstag Sonn- und Feiertag 9.00-13.00 Uhr nicht erlaubt! 15.00-17.00 Uhr

5 MONTAGE

Fur die Montage wird empfohlen die Montageanweisungen auf den letzten Seiten des Handbuchsaufmerksam zu beachten.

Umweltschutz, Entsorgung

Verpackungsteile (Plastiktuten, Polystyrolschaum, Nagel, Karton, usw.))durfen nicht in die Hände von Kindern gelangen, da sie potentielle Gefahrenquellen darstellen. Verpackungsmaterialien konnen zur Umweltverschmutzung beitragen.

Die Entsorgung ist bei autorisierten Unternehmen vorzunehmen.

6 INBETRIEBNAHME

Gerät erst in Betriebnehmen, wenn die Montage vollständig durchgeführt wurde.

Unbedingt die mitgelieferte Bedienungsanleitung des Motorenherstellers für den Benzinmotor beachten.

Vor der Erstinbetriebnahme Öl und Benzineinflüssen!

EBenzin: Normalbenzin - bleifrei

Motoröl: siehe Bedienungsanleitung des Motorenherstellers

Benzin einfllen: Der Tankdeckel befindet sich auf dem Benzintank und ist mit dem Symbol „Zapfsäule" (Tankstelle) versehen.

Öl einfüllen: Füllmenge ca. 0,6 Liter

Motor ohne Ölmeßstab:

Einfüllen bis zur oberen Kante des Einfüllstutzens.Motor mit Ölmeßstab:

Einfüllen bis zur Markierung zwischen „FULL" und „ADD" auf dem Ölmeßstab.

Bei der Ölstandkontrolle ist der Ölmeßstab eingeschraubt.

Starten des Motors

Das Starten des Motors ist nur bei montiertem Messer möglich (Schwungmasse)!

Manueller Start des Motors a) ohne Gasfernbedienung

1) Primerknopf 3x drücken, im Zeitabstand von jeweils ca. 2 Sekunden. II
Bei niedrigen Temperatures unter 10^ den Primerknopf 5x drucken.
Bei betriebswarmem Motor Primerknopf nicht benützen!
2) Motorbremsbügel zum Oberholm herziehen und festhalten - der Motorbremsbügel rastet nicht ein.

3) Starterseil zugig herausziehen und danach langsam wieder aufrollen halten. IV

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist davon nicht möglich.

b) mit Gasfernbedienung

1) Gashebel auf Position (Start)
2) Primerknopf 3x drucken, im Zeitabstand von jeweils ca. 2 Sekunden.

Bei niedrigen Temperatures unter 10^ den Primerknopf 5x drucken.

Bei betriebswarmem Motor Primerknopf nicht benützen!

3) Motorbremsbügel zum Oberholm herziehen und festhalten - der Motorbremsbügel rastet nicht ein. III
4) Starterseil zugig herausziehen und danach langsam wieder aufrollen halten. IV

Sobald der Motor lauft, den Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen (Start) und (Stop) stellen.

Elektro-Start des Motors

5) Gashebel auf Position (Start)
6) Primerknopf 3x drucken, im Zeitabstand von jeweils ca. 2 Sekunden.

Bei niedrigen Temperatures unter 10^ den Primerknopf 5x drucken.

Bei betriebswarmem Motor Primerknopf nicht benützen!

7) Motorbremsbügel zum Oberholm herziehen und festhalten - der Motorbremsbügel rastet nicht ein. VI
8)Zündschlüssel im Zündschloss ganz rechts drehen - lauft der Motor Zündschlüssel loslassen. VII

Zündschlüssel Goes auf Position „0" zurück. Den Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen (Start) und (Stop) stellen.

Radantrieb einschalten

Gilt nur für Geräte mit Radantrieb!

9) Getriebe nicht bei stillstehendem zuschalten! Getriebeschaltbügel gegen den Oberholm drücken und festhalten - der Getriebeschaltbügel rastet nicht ein. VIII
Fahrgeschwindigkeit: ca. 3,7 km/h

Radantrieb ausschalten

10) Getriebeschaltbügel loslassen.

Motor ausschalten

11) Gashebel auf Position (Stop) stellen.

12) Motorbremsbügel loslassen. XI

Das Schneidmesser lauft nach dem Abschalten des Motors noch eine Sekunden nach - deshalb nicht sofort unter den Maher fassen.

Einstellen der Schnitthöhe

Alle Räder müssen auf gleicher Höhe sein!

Vario Radantrieb (VV) XIII

Bei dem Benzinrasenmäher haben Sie die Möglichkeit, die Fahrgeschwindigkeit zwischen 2,5 Km/h und 5 Km/h zuwahlen. Eine Veränderung der Fahrgeschwindigkeit ist nur während der Fahrt mit dem Radantrieb möglich. Hierzu betätigten Sie den linken Hebel am Bedienungsbehause. Das Symbol „Schildröte" auf dem Bedienungsbehause bedeutet langsam, das Symbol „Hase" bedeutet schnell.

Übertragung 3 Geschwindigkeiten (3V)

Die Modelle, die mit dem Zeichen 3V gekenn-zeichnet sind, verfügen über eine Übertragung, mit der man unter 3 verschiedene Fortbewegungsgeschwindigkeiten wahren können:

1. Geschwindigkeit - 2.5 km/h
2. Geschwindigkeit - 3.5 km/h
3. Geschwindigkeit - 4.5 km/h

Die Fortbewegungsgeschwindigkeit kann nur bei laufendem Motor geändert werden. Dafür muss der linke Hebel auf dem Steuerpult auf die Position der gewünschten Geschwindigkeit gestellt werden.

Die Rasenmacher mit BBC Kennzeichen haben die Möglichkeit die Schneideinrichtung, ohne den Motor auszumachen, einzuschalten und auszukuppeln. Um die Schneideinrichtung einzuschalten, muss man den Bugel Nr. 1 gegen Mover Oberholm ziehen und den Hebel Nr. 2 hinunterschieben. Um die Schneideinrichtung auszukuppeln, muss man den Bugel Nr.1 loslassen.

7 WARTUNG UND PFLEGE

Vor allen Wartungs- und Reinigungsrarbeiten Zündkerzenstecker abziehen!

Das Gerät nicht mit Wasser abspritzen.
Eindringendes Wasser in die Zündanlage bzw. in den Vergaser kann zu Störungen führen.

Gerät mit einem Lappen, Handfeger... reinigen.

Wenn der Maher zur Seite genegt wird, muss der Vergaser nach oben zeigen!

Fachmännische Überprüfung ist erforderlich:

• nach Auffahren auf ein Hindernis
• bei sofortigem Stillstand des Motors
• bei verbogenem Messer (kein Ausrichten!)
• bei verbogener Motorwelle (kein Ausrachten!)
• bei Getriebeschaden
• bei defektem Keilriemen

Ölwechsel / Luftfilter / Zündkerze

Siehe Bedienungsanleitung des Motorenherstellers.

Radantriebsgetriebe

Das Getriebe ist wartungsfrei.

Auswechseln und Nachschleifen des Mahmessers

Mähmesser immer zum Ende der Mähsaison nachschleifen, bzw. wenn erforderlich durch ein neuen ersetzen.

Das Nachschleifen immer von einer Kundensteworkstatt (Messung der Unwucht) durchfuhren lassen.

Nicht ausgewuchtete Messer führen zu starker Vibration des Mahers - Unfallgefahr!

Starterbatterie

Die Starterbatterie ist recyclebar.

Verbrauchte, auslaufende oder defekte Starterbatterien dürfen nicht über den Hausmüll entsorgt werden!

Auch aus Geräten, die dem Sammelsystem (Recycling) zugeführrt werden, sind die Batterien auszubauen und entsprechend zu entsorgen.

Die fachgerechte Entsorgung übernimmt Ihr Fachhändler, bzw. die kommunalen Sammelstellen (Recyclinghof).

Aufladen der Starterbatterie

Die Starterbatterie (Pb) ist wartungsfrei. der Erstinbetriebnahme des Machers sollte die Starterbatterie nachgeladen werden.

Während des Mahenslädt sich die Batterie selbstständig auf.

Bei Entladung, vor der Winterpause oder bei längeren Standzeiten (>6 Monate) muss die Batterie aufgeladen werden.

1) Ladegerät aus dem Batteriekastennehmen. XV
2) Batteriekabel vom Motorkabel trennen. XVI
3) Batteriekabel mit Ladegeratekabe verbinden. XVII

Ladegerät an Stromnetz anschließen.

Die Ladezeit beträgt ca. 36 Stunden.

Nur das mitgelieferte Original-Ladegerät verwenden.

Das Aufladen der Starterbatterie darf nur in trockenen Räumen erfolgen!

Wenn die Batterie aufgeladen wird, darf der Rasenmacher nicht in Betrieb genommen werden!

Lagerung des Gerätes

Nach dem Rasenmähen das Gerät gründlich reinigen.

Motor vorher auskühlen setzen.

Das Gerät in einem trockenen Raum lagern.

Zumplatzsparen den Aufbewahren kann der Oberholm abgeklappt werden -- hierzu Flugelmuttern herausdrehen (ca. Umdrehungen).

Vorsicht: Die biegsamen Bowdenzüge nicht knicken oder verformen.

Die Starterbatterie in der Winterszeit frostfrei lagern.

Mulching-Schnitt (optional)

1) Das Gerät ausschalten und sicherstellen, dass das Messer still stehen.
2) Den hinteren Steinschutz haben und den zur Ausstattung gehörenden Adapter einsetzen
3) Den Steinschutz wieder senken

Seitlicher Auswurf (optional) XIX

1) Den Mulching-Adapter, wie im PunktXVIII beschrieben, einsetzen.
2) Den seitlichen Steinschutz haben und den Ablenker anbringen.
3) Den seitlichen Steinschutz wieder senken.

Unterboden-Reinigung (optional) XX Bei ausgeschalteter und stillstehender Maschine.

• Das Verbindungsstück (19) an den Wserhahn anschließen.

Den Wasserhahn Offnen.

• Den Motor einschalten (Messer dreht sich) und einige Minuten laufen{lassen.
• Nach beendeter Reinigung: Den Motor ausschalten, den Verbindungsschlauch vom Verbindungsstück/Unterboden trennen.

8 HILFE BEI STÖRUNGEN

Vor allen Wartungs-und Reinigungsrarbeiten Zündkerzenstecker abziehen!

Störung Behebung

Motor springt nicht an Benzin auftanken

	Gashebel auf Position (Start) stellen Motorbremsbügel zum Oberholm drücken Zündkerze überprüfen, event. erneumann Luftfilter reinigen auf niedrigem Gras oder der bereits gemähten Flüche starten Auszurfkanal / Gehäuse reinigen → das Mähmesser muss frei drehbar sein Starterbatterie nachladen
Motorleistung{lassst nach Schnitthöhe korrigieren
	Mähmesser nachschleifen / erneumann → Kundendienst-Werkstatt Auszurfkanal/Gehäuse reinigen Luftfilter reinigen Schritt-Tempo verringern
Unsauberer Schnitt	Mähmesser nachschleifen / erneumann → Kundendienst-Werkstatt Schnitthöhe korrigieren
G r a s f a n g b o ausreichend	Schfitthöhe kortigieren c h t Rasen abrocknen halten Mähmesser nachschleifen / erneumann → Kundendienst-Werkstatt Gitter der Grasfangbox säubern Auszurfkanal/Gehäuse reinigen
Radantrieb Funktioniert nicht	Bowdenzug nachjustieren Keilriemen defekt → Kundendienst-Werkstatt Getriebeschaden → Kundendienst-Werkstatt
Räder drehen bei einge-schaltetem Getriebe nicht	Radschrauben nachziehen Radnabe defekt → neues Rad Keilriemen oder Antrieb defekt → Kundendienst-Werkstatt

Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können,)dürfen nur durch einen autorisierten Fachbetrieb (Kundendienstwerkstatt) behoben werden.

9 TECHNISCHE DATEN

Rasenmäher			BRM 5770 TL
Antriebstyp Selfbstfahrend
Motortyp 4-Takt Motor
Nennmotorleistung kW 2,66
Nennmotordrehzahl min		-1	2700
Hubraum cm		3	223
Höheneinstellung 5 Höhen (mittig)
Schnitthöhe mm 20-65
Grasfängertype		Sammelbehälter, hinten; Seitenauswurf
Grasfängervolumen		L	84
Schnittbreite		mm	ca. 570
Deckmaterial		Stahl
Nettogewicht		kg	45,5
Schalldruckpegel (EN ISO 5395-2:2013)		dB (A)	86,6 [K=0,4 dB(A)]
Schalleistungspegel dB (A) 98
Vibration (EN ISO 5395-2:2013)		m/s2	5,25 [K=0,92 m/s2]

EG-Konformitätserklärung

Wir, Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany, erklären in alleiniger Verantwortung, dass das/die Produkt/e Benzin-Rasenmäher BRM 5770 TL, auf das/die sich diese Erklärung bezieht, den einschlagigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien 2006/42/EG (Maschinenrichtlinie), 2004/108/EG (EMV-Richtlinie), 97/68/EG, zuletzt geändert durch 2004/26/EG (Abgasrichtlinie) und 2000/14/EG (Gerauschrichtlinie) einschließlich Änderungen entspricht/entsprechen. Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und/oder technische Spezifikation(en) herangezogen:

EN ISO 5395-1:2013

EN ISO 5395-2:2013

ZEK 01.4-08

EN ISO 14982:2009

gemessener Schalleistungspegel 97 dB (A)

garantieter Schalleistungspegel 98 dB (A)

Prüfstelle: REGGIOEMILIA INNOVAZIONE S.C. a R.L. No. 1232

Konformitätsbewertungsverfahren nach Anhang V / Richtlinie 2000/14/EG

Das Baujahr ist auf dem Typschild aufgedruckt und zusätzlich anhand der fortlaufenden Seriennummer feststellbar.

Munster, 27.04.2015

Gerhard Knorr, Technische Leitung Ikra GmbH

Aufbewährung der technischen

Unterlagen: Gerhard Knorr, Kärcherstraße 57, DE-64839 Munster

Gerhard Knorr, Kärcherstraße 57, DE-64839 Münster

Gerhard Knorr, Kärcherstraße 57, DE-64839 Münster

Gerhard Knorr, Kärcherstraße 57, DE-64839 Munster

DE

Garantiebedingungen

Für diese Werkzeug leisten wir unabhängig von den Verpflichtungen des Handlers aus dem Kaufvertrag gegenüber dem Endabnehmer wie folgt Garantie:

Die Garantiezeit beträgt 36 Monate (bei Registrierung 60 Monate) und beginnnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Beikommenziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleibeile und Schaden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Für die Motoren anderer Marken Briggs & Stratton, Honda usw. die in unseren Maschinen installiert werden, gilt die vom Hersteller des Motors gewährte Garantie. Von der Garantie ausgeschlossen sind Eingriffe zur Überholung und Verbesserung des Produkts. Garantieausstausch erstreckt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen dürfen nur von autorisierten Werkstätten oder vom Werskundendienst durchgeführt werden. Bei Fremdeingriff erlischt die Garantie. Bei Garantiefall kostenloser Geräteversand.

Produkt-Registrarierung zur Garantieveränderung auf 5 Jahre unter: www.tonino-lamborghini-garden.com

FR

Conditions de garantie

c/o Mogatec Moderne Gartentechnik GmbH

Max-Wenzel-Str. 31, 09427 Ehrenfriedersdorf

AT kra - Reparatur Service

c/o Mogatec Moderne Gartentechnik GmbH

Max-Wenzel-Str. 31, 09427 Ehrenfriedersdorf, Deutschland

BE QBC Machinery

Europaplein 19 bus 21,3620 Lanaken

BG MTD Bulgaria EOOD

2 Louis Ahailler Str.6th floor, Sofia 1404

CY Lambrou Agro Ltd.

107 Prodromos Ave, P.O.Box 24839, 1304 Nicosia

CZ Mountfield, a.s.

Vsechromy 56 (D1 EXIT 15), 251 63 Strancice

DK Bahn-Larsen Skov-Have-og Parkmaskiner

Vinkelvej 28, 7840 Hoejslev

ES kra - Reparatur Service

c/o Mogatec Moderne Gartentechnik GmbH

Max-Wenzel-Str. 31, 09427 Ehrenfriedersdorf, Alemania

FI Railmit Oy

c/o Mogatec Moderne Gartentechnik GmbH

Max-Wenzel-Str. 31, 09427 Ehrenfriedersdorf, Alemania

RO SC BRONTO COMPROD S.R.L.

Str. Corneliu Coposu nr. 35 (fostul M. Gorki), 400235 Cluj-Napoca

RU OOO "CAДи KОлесо

117587, r. MockBa, Bapwabckoe w., 125, ctp.1

SEikraServiceSweden

Stallbergavagen 1B,57361 Sommen

SI BIBIRO d.o.o.

Trzaska cesta 233,1000 Ljubljana

SK Mountfield, a.s.

Vsechromy 56 (D1 EXIT 15), 251 63 Strancice

[phone]

[phone]

[phone]

[phone]

Hotline: [phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

国 [phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

@ [e-mail]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]
