Emmi 280HC - Ultraschallreiniger EMAG - Kostenlose Bedienungsanleitung

Arbeitsvolumen	28 Liter
Gesamtkapazität des Beckens	32 Liter
Ultraschallleistung	750 W max
Heizleistung	1 000 W
Gesamtleistung	1 750 W
Ultraschallfrequenz	28 kHz
Wandler	10 PZT Wide Beam
Innenmaße des Beckens	500 x 300 x 200 mm
Außenmaße	533 x 324 x 413 mm
Korbmaße	440 x 240 x 100 mm
Korbmaschen	12 x 12 mm
Gewicht	20 kg
Stromversorgung	220-240 V / 50-60 Hz
Temperaturbereich	20 bis 80 Grad C
Timer	1 bis 60 min + Dauerbetrieb
Ablasshahn	Ja
Material des Beckens und Gehäuses	Edelstahl

Häufig gestellte Fragen - Emmi 280HC EMAG

Was ist das nutzbare Fassungsvermögen des Emmi-280 HC Tanks?

Der Tank bietet ein Arbeitsvolumen von 28 Litern bei einer Gesamtkapazität von 32 Litern. Die Innenmaße des Tanks betragen 500 x 300 x 200 mm, wodurch auch große Teile bearbeitet werden können.

Welche Ultraschallleistung liefert dieses Gerät?

Der Emmi-280 HC entwickelt bis zu 750 W Ultraschallleistung über 10 PZT Wide Beam Wandler. Die Heizleistung beträgt 1.000 W, was eine Gesamtleistung von 1.750 W ergibt.

Wie stellt man die Reinigungstemperatur ein?

Der Temperaturbereich reicht von 20 bis 80 °C und kann über den Drehknopf auf der Frontplatte eingestellt werden. Für die meisten gängigen Anwendungen (Brillen, Schmuck, mechanische Teile) liefert eine Temperatur von 40 bis 60 °C gute Ergebnisse.

Wie funktioniert der Timer?

Der Timer ist von 1 bis 60 Minuten einstellbar. Das Gerät verfügt auch über einen Dauerbetrieb für längere Zyklen. Am Ende des Zyklus schaltet sich das Gerät automatisch ab.

Wie kann man den Tank einfach entleeren?

Der Emmi-280 HC ist mit einem integrierten Ablasshahn ausgestattet, sodass das Gerät (20 kg) nicht angehoben werden muss, um die Flüssigkeit abzulassen. Es reicht, den Hahn zu öffnen und die verbrauchte Flüssigkeit in einen geeigneten Behälter zu leiten.

Welche Reinigungsmittel sollten mit diesem Gerät verwendet werden?

Es sollte ein neutraler Ultraschallreiniger in Wasser verdünnt verwendet werden (z.B. spezielle Ultraschallprodukte). Die Verwendung von entzündlichen Flüssigkeiten, Säuren, Produkten mit Chloridionen oder aggressiven Haushaltsreinigern ist verboten, da dies den Edelstahltank beschädigen könnte.

Welche Arten von Teilen können gereinigt werden?

Das Gerät ist geeignet für professionelle Werkzeuge, Laborausrüstung, Leiterplatten, Luftfahrtteile, Schmuck, Zahnprothesen und kleine mechanische Teile. Die Teile sollten nicht direkt auf den Boden des Tanks gelegt werden: Immer den mitgelieferten Korb verwenden.

Kann der mitgelieferte Korb große Teile aufnehmen?

Der Edelstahlkorb misst 440 x 240 x 100 mm mit einer Maschenweite von 12 x 12 mm. Für größere Teile, die diese Abmessungen überschreiten, können sie aufgehängt oder direkt im Tank ohne den Korb platziert werden, wobei darauf zu achten ist, dass sie den Boden nicht berühren.

Ist das Gerät im Betrieb laut?

Ultraschallreiniger erzeugen während des Betriebs ein charakteristisches Brummen. Es wird empfohlen, die Hand nicht in das laufende Bad zu halten und in einem belüfteten Raum zu arbeiten. Das Tragen von Gehörschutz wird bei längeren Anwendungen empfohlen.

Was tun, wenn die Reinigungswirkung unzureichend erscheint?

Überprüfen Sie, ob der Tank die richtige Flüssigkeitsmenge enthält (empfohlener Pegel) und ob die Temperatur erreicht ist. Ersetzen Sie das Bad, wenn die Flüssigkeit zu stark verschmutzt ist. Stellen Sie sicher, dass die Teile nicht den Boden des Tanks berühren, was die Vibrationen dämpfen würde.

Wie pflegt man den Edelstahltank?

Den Tank nach jedem Gebrauch mit klarem Wasser ausspülen und mit einem weichen Tuch abwischen. Vermeiden Sie scheuernde Produkte. Bei Kalkablagerungen kann ein kurzer Zyklus mit einer verdünnten Zitronensäurelösung helfen, gefolgt von einer gründlichen Spülung.

Welche Stromversorgung ist erforderlich?

Das Gerät arbeitet mit einer Standard-Stromversorgung von 220-240 V / 50-60 Hz. Aufgrund der Gesamtleistung von 1.750 W wird empfohlen, es an eine Steckdose anzuschließen, die durch einen Leistungsschalter von mindestens 10 A geschützt ist, ohne unzureichend dimensionierte Verlängerungskabel.

BEDIENUNGSANLEITUNG Emmi 280HC EMAG

PROFI-ULTRASCHALL-REINIGUNGSGERÄTE

Emmi 12HC - 420HC mit Leistungsregler

Bedienungsanleitung

3 Stufen-Ultraschall-Leistungsregler
- Einfache Bedienung durch Drehschalter
Einstellbare Heizung von 20^ bis 80^
- Hervorragende Reinigungswirkung mit reinem Wasser

• Hoher Wirkungsgrad
• inkl. Korb und Deckel, alles aus Edelstahl
• EMAG-Ultraschall-Reinigungsgeräte sind wartungsfrei

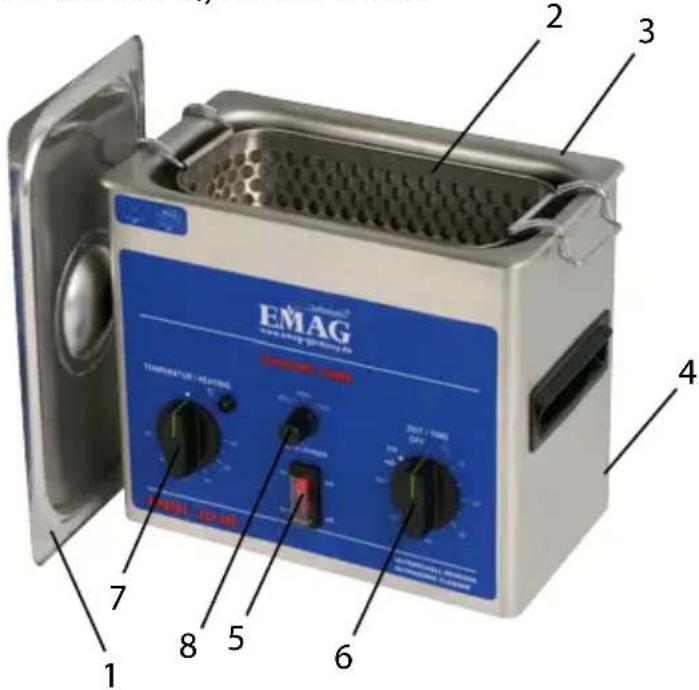

1. GERÄTEBESCHREIBUNG

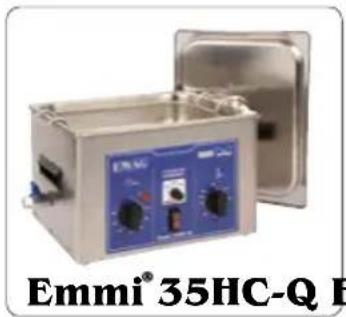

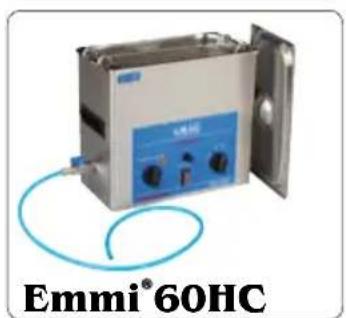

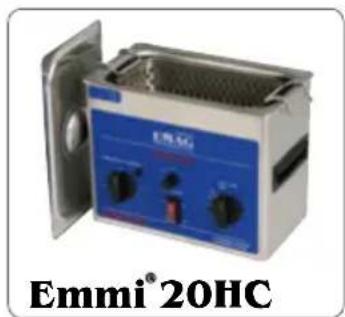

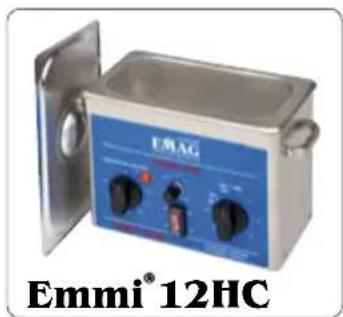

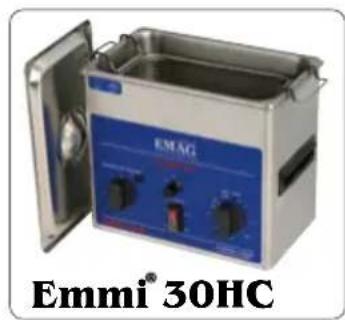

1.1 Emmi 12HC, Emmi 20HC, Emmi 30HC, Emmi 35 HC-Q, Emmi 40HC, Emmi 55 HC-Q, Emmi 60HC

1. Edelstahl-Deckel
2. Edelstahl-Korb
3. Edelstahl-Wanne
   4.Netzkabel
4. AN/AUS
5. Zeitschalter
6. Temperaturschalter
7. Neu: 3 Stufen-Ultraschall-Leistungsregler

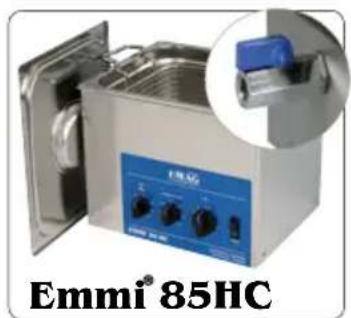

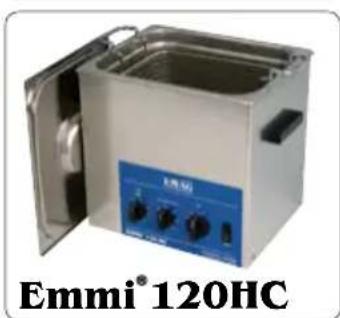

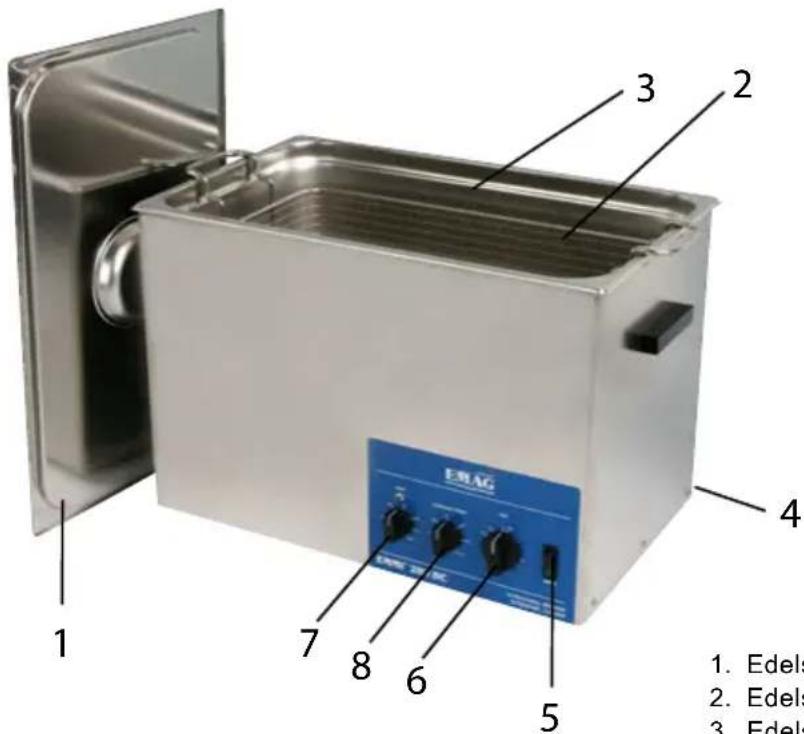

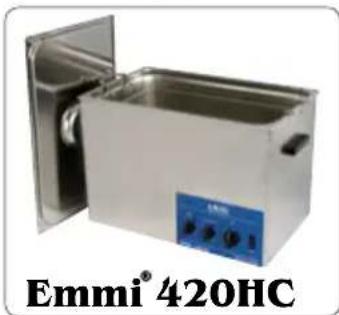

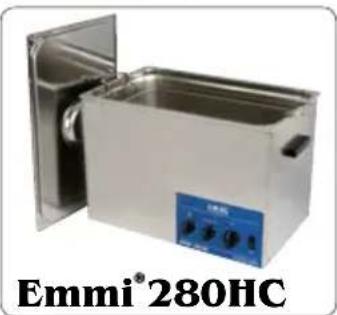

1.2 Emmi 85HC, Emmi 120HC, Emmi 280HC, Emmi 420HC

1. Edelstahl-Deckel
2. Edelstahl-Korb
3. Edelstahl-Wanne
   4.Netzkabel
4. AN/AUS
5. Zeitschalter
6. Temperaturschalter

7. Ultraschall-Leistungsregler

8. TECHNISCHE DATEN

Eigenschaften Emmi 12HC Emmi 20HC Emmi
Aussenmaße (mm)	225 x 125 x 170	260 x 150 x 220	265 x 165 x 240	325 x 260 x 210	325 x 180 x 140	325 x 260 x 290	325 x 175 x 285	315 x 250 x 250	315 x 250 x 300	530 x 320 x 360	540 x 340 x 400
Wanne ca. L x B x H (mm)	200 x 100 x 70	230 x 120 x 80	240 x 135 x 100	300 x 240 x 65	300 x 155 x 100	300 x 240 x 150	300 x 155 x 130	300 x 240 x 150	300 x 240 x 200	500 x 300 x 200	500 x 300 x 300
Inhalt (liter) 1,2 2,0 3,0 3,5 4,0 5,5	6,0 8,5 12,0	28,0 42,0
Korb-Maße L x B x H (mm)	180 x 80 x 65	205 x 100 x 60	205 x 110 x 75	260 x 200 x 45	265 x 130 x 75	270 x 190 x 110	270 x 130 x 95	249 x 185 x 120	250 x 205 x 90	435 x 249 x 145	435 x 249 x 145
Stromversorgung (V)	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50Hz
Schutzklasse	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20	IP 22	IP 22	IP 22	IP 22
Leistungsaufnahme Ultraschall max. (W)	80	150	200	250	250	300	450	600	800	1200	1400
Ultraschall-Schwinger	2 (ca. 38 kHz)	2 (ca. 38 kHz)	3 (ca. 38 kHz)	6 (ca. 45 kHz)	4 (ca. 38 kHz)	6 (ca. 45 kHz)	6 (ca. 45 kHz)	4 (ca. 40 kHz)	6 (ca. 40 kHz)	8 (ca. 38 kHz)	12 (ca. 40 kHz)
Leistungsaufnahme Heizung max. (W)	200	200	200	250	240	300	350	600	800	1600	1800
Heizungsregler	20 - 80°C	20 - 80°C	20 - 80°C	20° - 80°C	20 - 80°C	20° - 80°C	20 - 80°C	20 - 80°C	20 - 80°C	20 - 80°C	20 - 80°C

Technische Änderungen vorbehalten.

3. BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehenen Einsatzfälle, d. h. zum Reinigen von in dieser Bedienungsanleitung angegebenen Gegenständen, und nur in Verbindung mit von der EMAG AG empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Bei nicht bestimmungsgemäßem Gebrauch übernimmt die EMAG AG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten. Zum bestimmungsgemäßen Gebrauch besteht auch das Beachten aller Hinweise in der Betriebsanleitung. Darauf weist das Symbol auf dem Typenschild hin.

Der einwandfrei und sichere Betrieb des Produkts setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfällige Bedienung und Instandhaltung voraus. Die wiederkehrenden Prüfungen gemäß BGV A3 sind zu beachten. Das Gerät muss so aufgestellt werden, dass der Netzstecker jederzeit frei zugänglich ist.

4. BESTIMMUNGSWIDRIGER GEBRAUCH

Bei bestimmungswidrigem Gebrauch des Produkts konnen sowohl Gefahren für Leib und Leben als auch Sachbeschädigungen auftreten. Aus thisem Grund ist ein bestimmungswidriger Gebrauch untersagt. Bei nicht bestimmungsgemäßem Gebrauch übernimmt die EMAG AG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwandfreies und funktionsgemäßes Arbeiten der Komponenten. Um einen bestimmungswidrigen Gebrauch des Ultraschall-Reinigungsergebnis auszuschreiben, sind folgende Hinweise zu beachten:

• Das Ultraschall-Reinigungseratarf nur mit der Netzspannung betreiben werden, die auf dem Typenschild (Gehäuserückwand) aufgedruckt ist (in geerdeter Schutzkontaktsteckdose).
• Keine brennbaren o. aggressiven Chemikalien (Säuren etc.) zur Reinigung verwenden (bei Bedarf EMAG-Glasbehälter DG verwenden).
• Wahrend der Ultraschallreinigung nicht in die Reinigungsflußigkeit greifen.
• Falls Transportschäden festgestellt werden, Ultraschall-Reinigungsergebn nicht an das Netz anschließen.
• Keine Lebewesen (Fingernägel, Tiere etc.) im Ultraschall-Reinigungserät reinigen.
• Das Ultraschall-Reinigungsgerätarf nur mit korrekter Wasserfüllung betrieben werden (Wasser bis Markierung, ca. 1 cm unter dem oberen Rand). Dies ist bei längerer Betriebszeit regelmäßig zu kontrollieren.
• Stärker verschmutzte Gegenstände mit der verschmutzten Seite nach unten legen und nicht stapeln.
• Das Reinigungsgutarf nicht direkt auf den Wannenboden gelegt werden (Einjährigekorb verwenden).
• Bei Betrieb max. 4 Std. in unmittelbarer Umgebung (1m) des Geräts aufhalten.
• Gerätarf nur in Innenräumen und in trockener Umgebung betrieben werden. Esistnormal, dass sich die oberen Ränder der Wanne bei längerem Betrieb erwärmen.
• Vor Entleerung der Wanne unbedingt den Netzsteckerziehen.

5. BEDIENUNGSCANLEITUNG

Die Wanne wird mit Wasser oder mit einer Desinfektions-/ Reinigungslösung gefüllt und das Netzkabel mit der Steckdose verbunden. Nach Anschalten des Netzschalters konnen jetzt die Reinigungszeit, die Temperatur und die Ultraschall-Leistung mittels Drehknopf eingestellt werden. Durch Linksdrehung des Zeitschalters kann das Gerät auf Dauerbetrieb eingestellt werden.

Wir raten jedoch aus Sicherheitsgründen davon ab, da durch Verdunstung das Gerät trocken laufen und dadurch beschädigt werden kann. In keinem Fall darf eine Dauerbetriebszeit von 4 Stunden übersritten werden.

Die einzustellende Reinigungszeit hängt von dem Verschmutzungsgrad der zu reinigenden Gegenstände ab. Wenn die eingestellte Reinigungszeit abgelaufen ist, beendet das Gerät den Reinigungsvorgang automatisch.

Bei erneuter Einstellung der Drehschalter Goes das Gerät wieder in Betrieb.

Nach Beendigung des Reinigungsvorgangs, die gereinigten Gegenstände aus der Wannenehmen und kurz unter fließen dem Wasser abspulen, um haften gebliebene Schmutzpartikel zu entfernen. Nach Beendigung des

Reinigungsvorgangs (oder mehrerer Reinigungsvorgänge) wird empfohlen, das Wasser aus der Wanne zu entleeren (Netzstecker vorherziehen!), die Wanne kurz auszuspelen und mit einem Lappen trocken zu reiben. Darauf achten, dass durch die Luftungsschlitze im Boden des Geräts kein Wasser in das Gehäuse eindringt.

Hinweis:

Bitte darauf auf achtenden, bei Füllung mit frischem Wasser je nach Härtegrad eine Entgasungszeit zu berücksichtigten. In anderen Fällen empfehlen wir zur Entgasung des Wassers, das Gerät mind. 10 Minuten mit gefülltem Wasser laufen zu halten, bevor die Gegenstände zur Reinigung hineingelegt werden.

6. BEISPIELE FÜR DIE REINIGUNG VON GEGENSTÄNDEN MITTELS ULTRASCHALL

• Brillen, Brillengestelle (bitte beachten Sie: Vermeiden Sie direkten Kontakt der Brillenglaser mit dem Edelstahl-Wannenboden!)
  Gold- und Silberschmuck, Edelsteine, Smaragde, Perlen
• Tuschestiffe, Zeichengeräte / -Zubehörteile
  Zahnprothesen, Zahnspangen
• Flugzeugteile, Motorteile, Elektroplatinen, Tintenpatronen, Motorradketten, Werkzeuge, Vergaser etc.
• Feinmechanische Teile, Waffenteile z.B. Magazine, Patronenhülsen, Schlagbolzen, Federn

7. REINIGUNGSZUSÄTZE

Für die jeweiligen Reinigungsvorgänge gibt es unterscheidliche, chemische Reinigungskonzentrate, die den Reinigungsvorgang intensivieren. Diese erhalten Sie dört, wo Sie Ihr Emmi-Ultraschall-Reinigungserat erworbEN haben oder unter www.emag-germany.de . Die EMAG AG empfi eht für den jeweiligen Zweck folgende stark konzentrierte Konzentrate:

EM 070 - für den Dentalbereich und die tatsächliche Prothesenreinigung. Anwendung: 1-2%ig.

EM 080 - Brillen, Schmuck, optische Gläser, Tuscheschreiber, Kugelköppe, keine Werkzeuge und Instrumente sowie Prázisionskleinteile, Trockenrasierscherköppe. Anwendung: 1-3%ig (ausgenommen sind Kontaktlinsen).

EM 100 - Entoxidationskonzentrat für Silber etc.
Anwendung: unverdünnt.

EM 200 - Desinfektionskonzentrat fur Instrumente etc.

Anwendung: Einwirkzeit nach DGHM/VAH: 1% ig-60 Min., 2% ig-30 Min., 3% ig-15 Min.

EM 300 - Super plus - Extrem-Reiniger für schwierige Fälle (Fassungen, Scharniere, Radlager, Waffenteile, Hülsen, Messing etc.) Anwendung: 1-2%ig.

EM303 - Platinen-Reiniger (Leiterplatinen, etc.) Anwendung: 5-10%ig.

EM404 - Alu- und Druckgussteilereiniger (Vergaser, Motorblöcke, Zylinderköffe etc). Anwendung: 3-5%ig.

Bei Verwendung dieser Zusätze unbedingt Anwendungshinweise beachten!

Bei Verwendung von Reinigungskonzentraten anderer Hersteller übernehmen wir keine Haftung für die im Ultraschallbad gereinigten Teile und den Zustand der Wanne. Für detailierte Informationen stehen wir jederzeit zur Verfügung.

8. GARANTIE

Für thesees Produkt gilt eine Garantie von 24 Monaten ab Kaufdatum.

Defekte, die während dieser Garantiezeit in Form von Material- und / oder Herstellungsfehlern auftreten, werden kostenfrei, entweder durch Reparatur oder durch Ersatzlieferung behoben.

Soweit gesetzlich zulässig, sind andere Ersatzansprüche ausgeschlossen.

Die Garantieleistung entfält beim Eingreifen Dritter bzw. bei Demontage von Seiten Dritter ohne unsere vorherige Zustimmung. Die Garantieleistung entfällt auch bei willkürlicher Beschädigung oder fehlerhafter Handhabung.

Bei Erbringung einer Garantieleistung verlangert sich der Garantiezeitraum nicht.

Für nicht gerechtfertige Reklamationen, z.B. Installations- bzw. Bedienungsfehler gehalten wir uns das Recht vor, die entstandenen Kosten in Rechnung zu stellen.

Für die Inanspruchnahme der Garantie ist es notwendig, den Kaufbeleg mit Kaufdatum aufzubewahren.

Für einechnelle Bearbeitung ihrer Garantiefalle senden Sieitte das Gerät, unabhängig vom Fachhandel, frankiert direkt an die EMAG AG. Unfreie Sendungen konnen leider aus logistischen Gründen nicht angenommen werden.

Danke für Ihr Entgegenkommen und Ihr Verständnis.
