AKKU-SCHRAUBER PAS 4 B2

Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil desses Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien-und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Schrauben in Holz, Kunststoff und Metall bestimmt. Der Schneid-Aufsatz ist ausschließlich zum Schneiden von weichen Materialien, wie z. B. Karton u. ä., bis zu einer Stärke von 6 mm vorgesehen. Benutzten Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

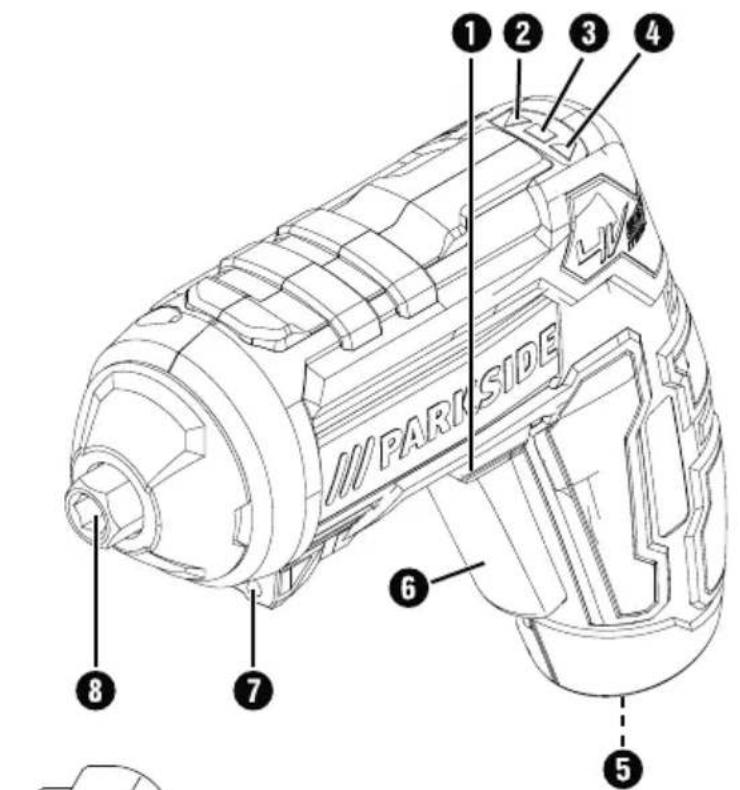

Drehrichtungsumschafter/Einschalsperre
Drehrichtungsanzeige Rechtslauf
3 Akku-Ladezustandsanzeige
4 Drehrichtungsanzeige Linklauf
Ladebuchse
EIN-/ AUS-Schalter
7 LED-Lampen
Werkzeugaufnahme
9 Ladegerat

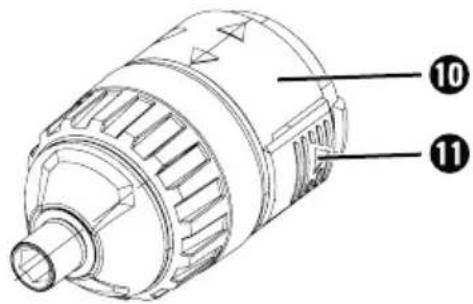

10 Drehmoment-Aufsatz
Entsperrtaste

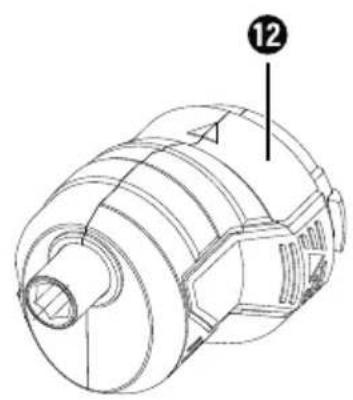

12 Exzenter-Aufsatz

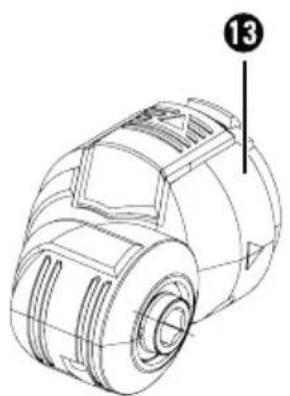

18 Winkel-Aufsatz

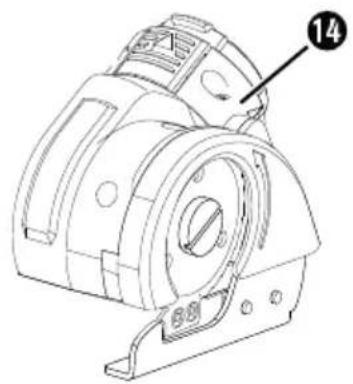

14 Schneid-Aufsatz
15 Bits und Bitveränderung

Lieferumfang

1 Akku-Schrauber PAS 4 B2
1 Ladegerat PAS 4 B2-1
1 Koffer

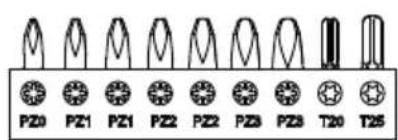

26Bits × 25mm
2Bits × 50 mm
1 Bitveränderung
1 Drehmoment-Aufsatz
1 Exzenter-Aufsatz
1 Winkel-Aufsatz
1 Schneid-Aufsatz
1 Bedienungsanleitung

Technische Daten

Akku-Schrauber: PAS 4 B2

Nennspannung: = Gleichström

Akku (integriert): Lithium (1 Zelle)

Akku-Kapazitat: 1500

Bemessungs

leerlaufdrehzahl: 200min

Drehmoment: max. 5,0 Nm

Werkzeugaufnahme: 6,35mm (1 / 4^ )

Verwenden Sie zum Laden des Akku-Werkzeugs nur folgenden Ladegerät:

PAS 4 B2-1:

EINGANG/Input:

Bemessungsspannung: 100 - 240V 50 / 60Hz (Wechselsstrom)

Bemessungsstrom: max. 0,2 A

Polarität: positiv

AUSGANG/Output:

Bemessungsspannung: 5,5 V= (Gleichstrom)

Bemessungsstrom: 1700 mA

Ladedauer: ca. 1 Std.

Schutzklasse: II/ (Doppelisolierung)

Gerausch- und Vibrationsinformationen:

Der Messwert für das Gerausch wurde entsprechend EN 60745 ermittelt. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel:L 67,8 dB (A)

Schalleistungspegel:L W_A = 78,8 dB (A)

Unsicherheit K: K pA/WA = 3 dB

Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Schrauben:

Schwingungsemissionswert: a = 0,79m / s^2 Unsicherheit: K = 1,5m / s

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendent wird. Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmen Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk-

zeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbarren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeug. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führen.
c] Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHRI! Laden Sie nicht aufladbare Batterien niemals auf.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Schrauber

WARNING!

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Erweiterte Sicherheitshinweise

■ Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ (265^) * onnen eine Explosion hervorrufen.

■ Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

Sicherheitshinweise für Schneid-Aufsatz

GEFAHR!

Kommen Sie mit ihren Handen nicht in den Schneidebereich und an das Schneideblatt.
■ Bevor Sie Arbeiten am Gerät verrichten, vergewissem Sie sich, dass sich der Drehrichtungsschalter in der Mitte befindet. Dies verhindert das ungewöllte Einschalten.
Schneiden Sie nur mit Funktionstüchtiger Schutzhaube. Defekte Schutzhauben schützen Sie nicht vor ungewolltem Kontakt mit dem Schneideblatt.
Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube im einwandfrei den Zustand ist und das Schneideblatt festgezogen ist.

GEFAHR!

■ Verwenden Sie immer Schneideblätter in der richtigen Höhe und mit passender Aufnahmebohrung.

Sicherheitshinweise für Ladegeräte

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Ladegerät ist nur für den Betrieb im Innebereich geeignet.

Wennein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszufahren, um Sicherheitsgefahrendungen zu vermeiden.

Vor der Inbetriebnahme

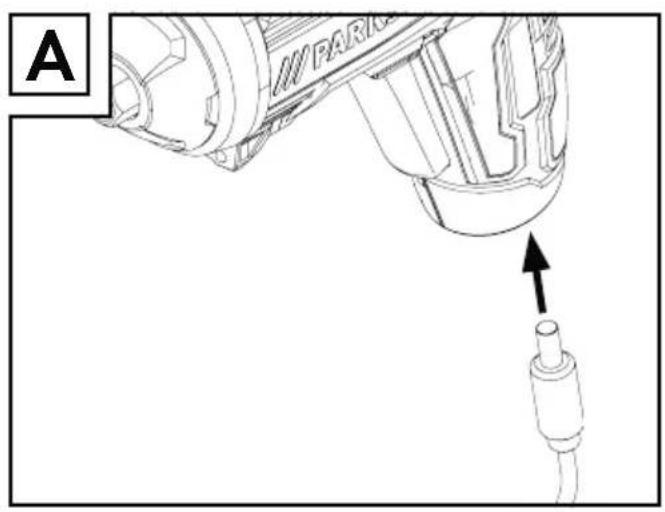

Geräte-Akku laden (siehe Abb. A)

HINWEIS

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 1 Stunde auf. So gewährleisten Sie die volle Leistung des Akkus. Sie konnen den Li-lonen Akku jederzeit aufladen, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schadet dem Akku nicht.
Leuchtet die Akku-Ladezustandsanzeige.3 während des Betriebs rot auf, hat der Akku weniger als 30% seiner Kapazität und sollte aufgeladen werden.
Laden Sie das Akku-Werkzeug nie, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt. Soll ein Lithium-Ionen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80% . Das Lagerungsklima soll kuhl und trocken sein in einer Umgebungs-temperatur zwischen 0^ und 50^ .

Ladevorgang starten:

SchlieBen Sie das Ladegera an eine Stromqueille mit 100 - 240V 50/60 Hz an.
Verbinden Sie das Ladegera mit der Ladebuchse 5es Gerates.

Der Akku ist geladen, wenn die Akku-Ladezustandsanzeige on rot auf grün wechselt.

Ladevorgang beenden:

Trennen Sie das Ladegera von der Stromquelle.
Trennen Sie das Ladegera von der Ladebuchse 5 des Gerates.

Aufsätze montieren

Verwendungszweck:

• Mit dem Drehmoment-Aufsatz wird das Schrauben automatisch gestoppt, sobald die Schraube festgezogen ist. Stellen Sie dazu darst benötigte Drehmoment innerhalb der 10 Stufen ein.
• Der Exzenter-Aufsatz12 erfolglicht es Ihnen, selbst an wandnahen Orten zu schrauben.
• Der Winkel-Aufsatz ^13 ermöglich es Ihnen rechtwinklige Schraubarbeiten durchzufahren.
• Der Schneid-Aufsatz ^14 ermöglich es Ihnen weiche Materialien, wie z. B. Karton, Teppich, Stoffe u.a., bis zu einer Stärke von 6 mm zu schneiden.

Montage:

HINWEIS

• Bevor Sie Arbeiten am Gerät verrichten, vergewissern Sie sich, dass sich der Drehrrichtungsumschalter in der Mitte befindet. Dies verhindert das ungewolte Einsatzen.

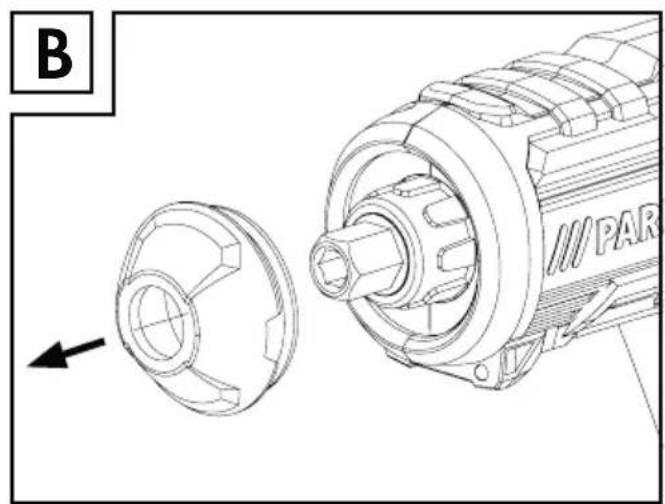

Ziehen Sie zunachst die Gummikappe von der Werkzeugaufnahme ab (siehe Abb. B).

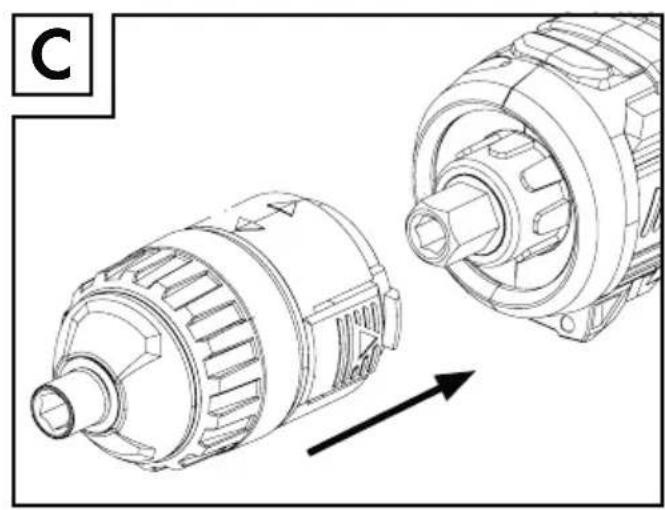

Nun konnen Sie die mitgelieferten Aufsätze in 45^ Schritten an das Gerät anbringen. Stecken Sie den Aufsatz auf das Gerät, sodass der Aufsatz einrastet. (siehe Abb. C, Beispiel Drehmoment-Aufsatz 10).

Demontage:

Um die Aufsätze wieder vom Gerät zu trennen, drücken Sie Entsperrtaste undziehen Sie den Aufsatz nach vorne ab.
Stecken Sie anschließend die Gummikappe wieder auf die Werkzeugaufnahme.

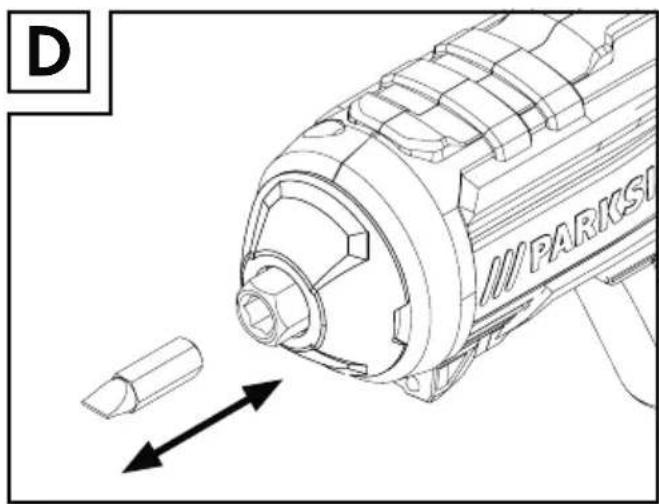

Bits / Schraubendreheinsätze auswechseln (siehe Abb. D)

Einsetzen:

Setzen Sie einen Bit in die Werkzeugaufnahme ein.

Entnehmen:

Ziehen Sie den Bit aus der Werkzeugaufnahme 8 heraus.

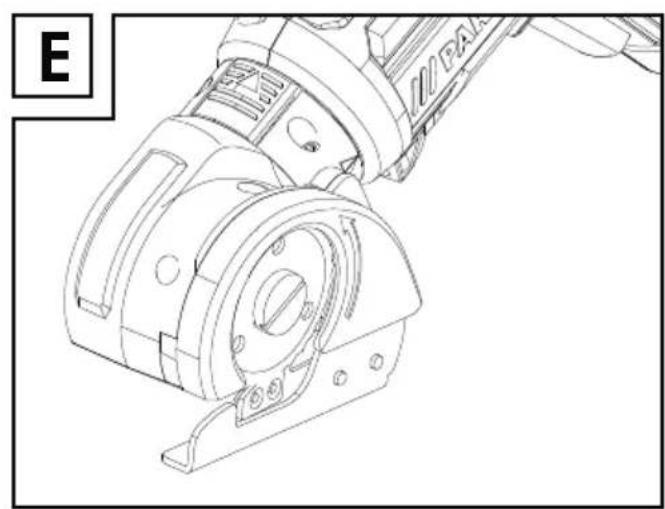

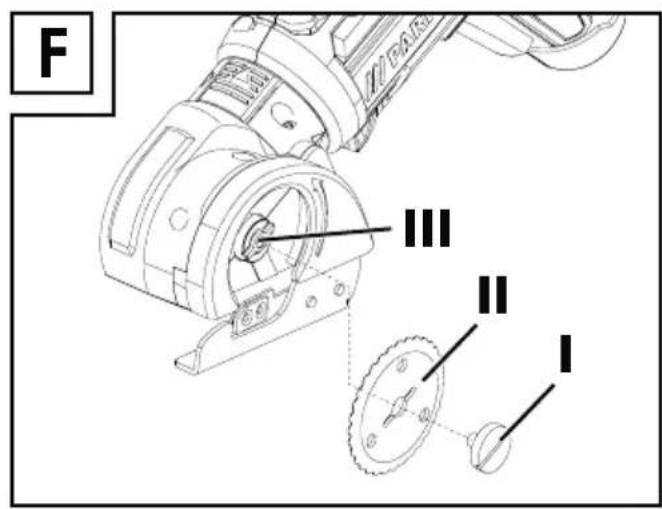

Schneideblatt auswechseln (siehe Abb. E + F)

HINWEIS

Bevor Sie Arbeiten am Gerät verrichten, vergewissem Sie sich, dass sich der Drehrrichtungsumschalter in der Mitte befindet. Dies verhindert das ungewolte Einsatzen.
Schlieben Sie zunachst den Schneid-Aufsatz 14 an das Gerät an. Somit wird die Motorspindel blockiert und die Schraube lasst sich offen.
Drehen Sie die Schraube (I) heraus.
Entnahmen Sie das Schneidblatt (II), indem sie es nach unterziehen.
Schieber Sie ein neues Schneidblatt (II) von unter mit der abgeschliffenen Kante nach außen ein.

Drehen Sie das Schneidblatt (II) bis diesen auf der Aufnahme (III) einrastet.

Ziehen Sie die Schraube (I) an.
Der Aufsatz kann nun wieder verwendet werden.

ACHTUNG!

An der Schutzhaube des Schneid-Aufsatzes befindet sich ein Pfeil () . Dieser zeigt Ihnen die empfohlene Laufrichtung des Schneidblattes an.

Inbetriebnahme

Akkuschrauber ein-/ausschalten

Einschalten:

Drucken Sie zur Inbetriebnahme des Gerätes den EIN-/ AUS-Schalter 6 und halten Sie ihn gedrückt.

Ausschalten:

Lassen Sie zum Ausschalten des Gerätes den EIN-/ AUS-Schalter 6 los.

Drehrichtung umschalten

Rechtslauf:

Schieber den Drehrichtungsumschalte 1 nach links.
Drucken Sie den EIN-/AUS-Schalte. Die Drehrrichtungsanzeige Rechtslauf 2euchtet. Sie konnen jetzt die Schrauben eindrehen.

Linkslauf:

Schieberen Sie den Drehrichtungsumschalte 1 nach rechts.
Drucken Sie den EIN-/AUS-Schalte. Die Drehrrichtungsanzeige Linklauf 4euchtet. Sie konnen jetzt Schrauben herausdrehen.

Einschalsperre:

Schieber Ben Sie den Drehrichtungsumschalte in die Mittelposition. Der EIN-/AUS-Schalter 6 ist blockiert.

HINWEIS

Bei gespertem EIN-/AUS-Schalter 6 ist es weiterhin möglich, die LED-Lampen zu aktivieren. Drucken Sie hierzu den EIN-/AUS-Schalter 6.

Tipps und Tricks

Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind, probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt.

Wartung, Lagerung und Reinigung

WARNING!

Ziehen Sie vor Reinigungsrarbeiten das Ladegerät aus der Steckdose.

HINWEIS

Bevor Sie Arbeiten am Gerät verrichten, vergewissem Sie sich, dass sich der Drehrrichtungsumschalter in der Mitte befindet. Dies verhindert das ungewolte Einsatzen.

Der Akkuschrauber ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.

WARNING!

■ Demontieren Sie die Aufsätze vor dem Reinigen. Säubern Sie diese mit einem trockenen GEEFAHR!
Lagern Sie das Gerät und Zubehörteile stets sauber, staubfrei und trocken.

Entsorgung

packung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgedierte Elektrowerkzeuge / Akku-Pack informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung. Der integrierte Lithium-lonen-Akkuarf nur vom Fachpersonal entnommen werden. Um den Akku aus dem Gehäuse zu entfernen, muss der Akku leer sein und die Schrauben am Gehäuse abgeschraubt werden. Die Anschlüsse am Akku müssen einzeln nacheinander getrennt und isoliert werden.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln thesees Produktstehen ihren gegen den Verkäufe der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestelte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum thesese Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- haft geprüft. Die Garantieleistung gilt fur Materialoder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte teile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angehen werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. These Garantie verfallt, wenn das Produkt beschadigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemeße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnellesBearbeitungihresAnliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.
Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Beifugung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, fur Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

HINWEIS

Bei Parkside und Florabest Werkzeugensenden Sieitte ausschlieBlich den defekten Artikel ohne Zubehor (z. B. Akku, Aufbewah-rungskoffer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com konnen Sie diese und weitere Handbucher, Produktvideos und Software herunterlagen.

Service

WARNING!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 291812

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG)

EG-Niederspannungsrichtlinie (2014/35/EU)

Elektromagnetische Verträglichkeit (2014/30/EU)

RoHS Richtlinie (2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der offen beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1/A11:2010

EN 60745-2-2:2010

EN ISO 12100:2010

EN 60335-1:2012

EN 60335-2-29:2004+A2

EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Typ/Gerätebezeichnung: Akku-Schrauber PAS 4 B2

Herstellungsjahr: 08-2017

Seriennummer: IAN 291812

Bochum, 23.08.2017

Semi Uguzlu - Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
