BEDIENUNGSANLEITUNG Dabman i400 Imperial

Bedienungsanleitung
Operating Manual
Handleiding
Manuel d'utilisation

DABMAN i400

INHALTSVERZEICHNIS

1. VORWORT 4
2. SICHERHEITSHINWEISE 5
3. LIEFERUMFANG. 9
   4.ABBILDUNGEN. 10
4. FERNBEDIENUNG 12
5. INSTALLATION 15
   7.BEDIENUNG 17
   7.1. Einstellungen 17
   7.2.Lokale Station 24

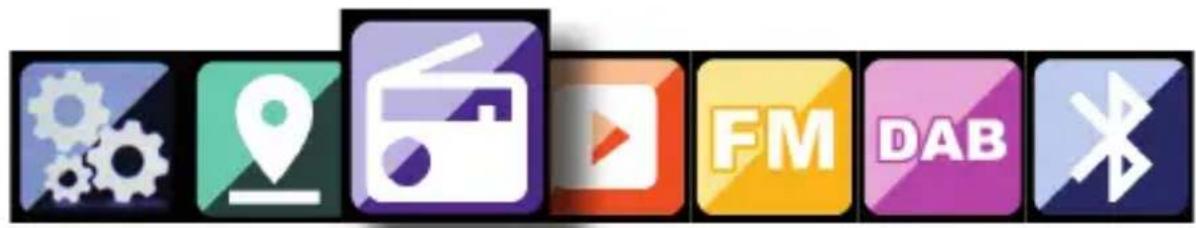

   7.3. Internet Radio 25

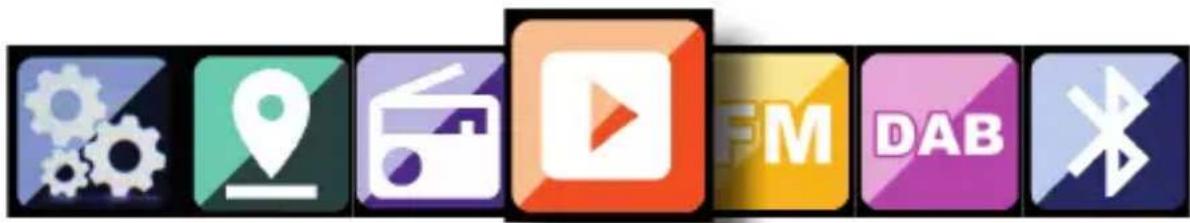

   7.4. Media-Center 27

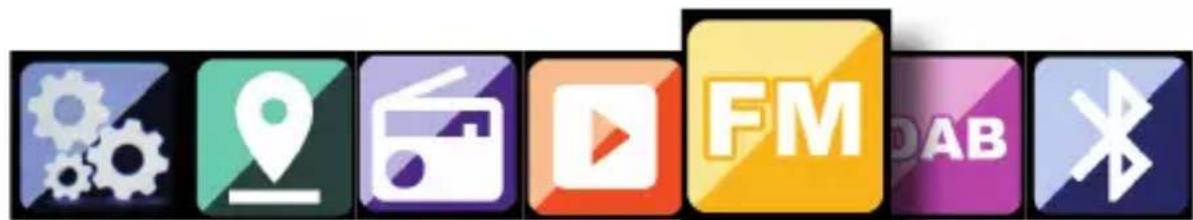

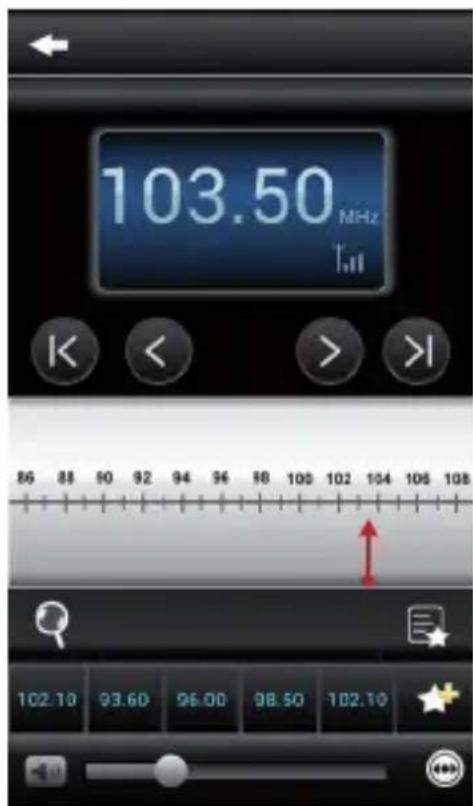

   7.5.FM 28
   7.6.DAB 29
   7.7.Bluetooth 31
   8.AIR MUSIC CONTROL APP 33
6. FEHLERBEHEBUNG 37
7. ENTSORGUNGSHINWEIS. 40
8. EIGENSCHAFTEN UND TECHNISCHE DATEN....41
9. SERVICE UND SUPPORT 43
10. CE KENNZEICHNUNG 44

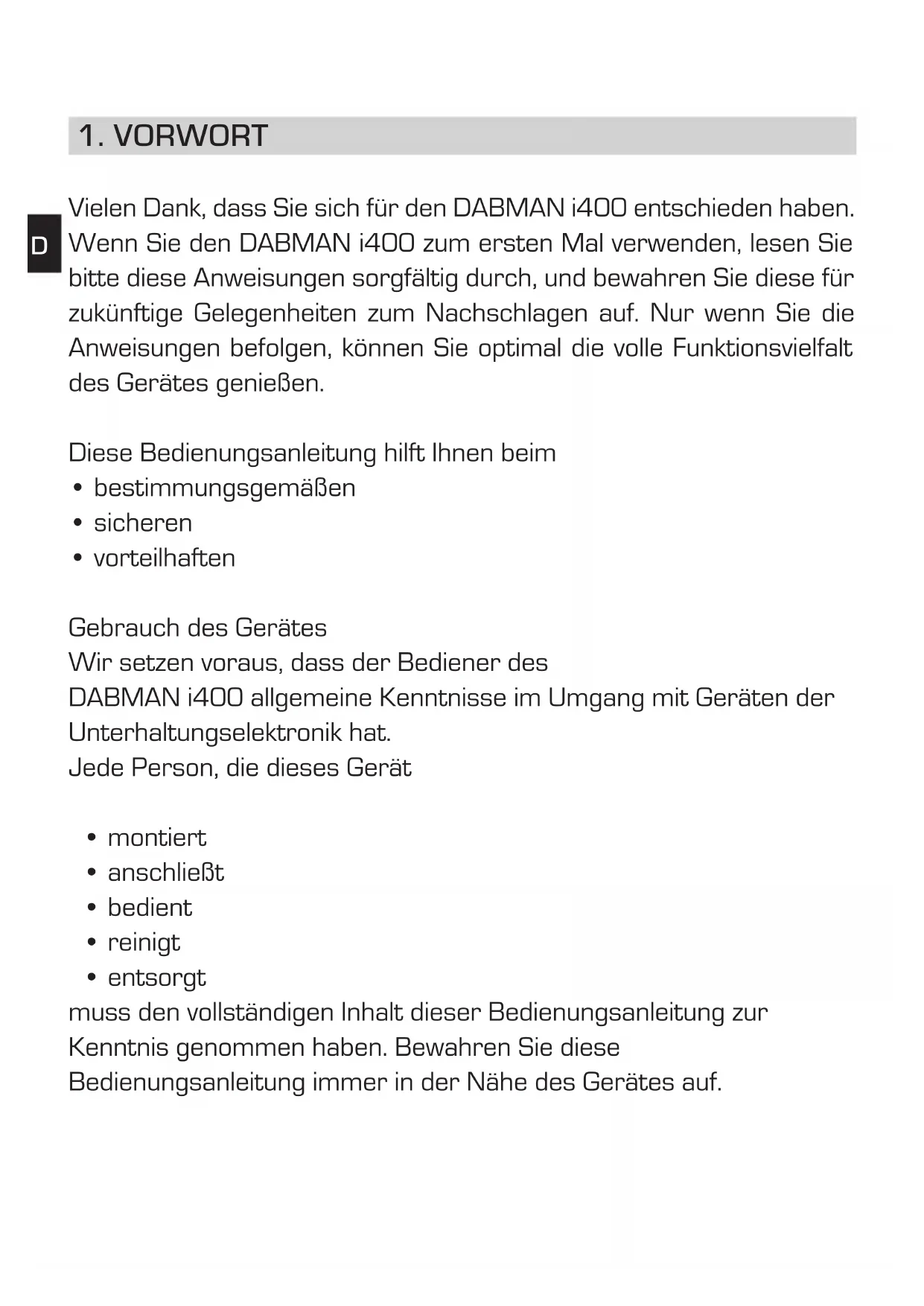

1. VORWORT

Vielen Dank, dass Sie sich für den DABMAN i400 entschieden haben. Wenn Sie den DABMAN i400 zum ersten Mal verwenden,lesen Sieitte diese Anweisungen sorgfältig durch, und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Nur wenn Sie die Anweisungen befolgen, können Sie optimal die volle Funktionsvielfalt des Gerätes genießen.

These Bedienungsanleitung hilft Ihnen beim

bestimmungsgemäBen
- sicheren
vorteilhaffen

Gebrauch des Gerätes

Wir setzen voraus, dass der Bediener des

DABMAN i400 allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.

Jede Person, die these Gerat

montiert
- anschließ
- bedient
reinigt
entsorgt

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese

Bedienungsanleitung immer in der Höhe des Gerätes auf.

2. SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betriebnehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

2.1 Grundlegende Sicherheitshinweise

• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Um Feuerergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Radio weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schließen Sie das Radio nur an eine fachgerecht installierte Netz-Steckdose von 220 - 240 V\~, 50-60 Hz an.
• Ziehen Sie das externe Netzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzteil, nicht am Kabel.
• Ziehen Sie bei Gewitter das Netzteil des Radios aus der Steckdose.
• Sollten Fremdkörper oder Flüssigkeit in das Radio gelangen, ziehen Sie sofort das Netzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betriebnehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sieitte, dass die Stromquelle (Steckdose) leicht zuganglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.

2. SICHERHEITSHINWEISE

• Wenn das Netzkabel beschädigt ist, müssen Sie das Radio von Fachpersonal reparieren während sie es erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt das Radio benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
  Schutzfolien entfernen.
• Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
• Reinigen Sie theses Gerät nur mit einem trockenen Tuch.

Achtung!

Hinweis zur Netztrennung. Außen dem nimmt das Gerät im Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zuteilen, muss das Netzteil aus der Steckdose gezogen oder der Netzschalter auf der Rückseite des Gerätes auf aus geschaltet werden.

2. SICHERHEITSHINWEISE

Richtiger Standort

• Stellen Sie das Radio auf eine feste, ebene Unterlage.
• Vermeiden Sie die Höhe von: Wärmequellen, wie z.B. Heizkörpern, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z. B. Laufsprechern.
• Stellen Sie keine Gefäufe mit Flüssigkeit (zum Beispiel Vasen) auf das Radio.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Decken Sie niemals die Luftungsschlitze ab.
  Sorgen Sie für ausreichende Belüftung des Radios.
• Stellen Sie keine schweren Gegenstände auf das Radio.
• Wenn Sie das Radio von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Radios Feuchtigkeit niederschlagen. Warten Sie in thisem Fall etwa eine Stunde, bevor Sie es in Betriebnehmen.
• Verlegen Sie das Netzkabel so, dass niemand darauf auf treten oder darüber stolpern kann.

2. SICHERHEITSHINWEISE

Der richtige Umgang mit Batterien

• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Höhe von Kindern gelangen. Kinder konnten Batterien in den Mundnehmen und verschlucken. Sollte eine Batterie verschluckt werden,nehmen Sieitte sofort arztliche Hilfe in Anspruch.
• Auslaufende Batterien konnen Beschädigungen an der Fernbedienung verursichen.
• Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen/umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmull.
• Setzen Sie die Batterien nie offenem Feuer oder starker Hitze aus, da sonst Explosionsgefahr besteht.
• Ersetzen Sie die Batterien immer durch denselben Typ.

2.2. Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach-oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Empfängers.

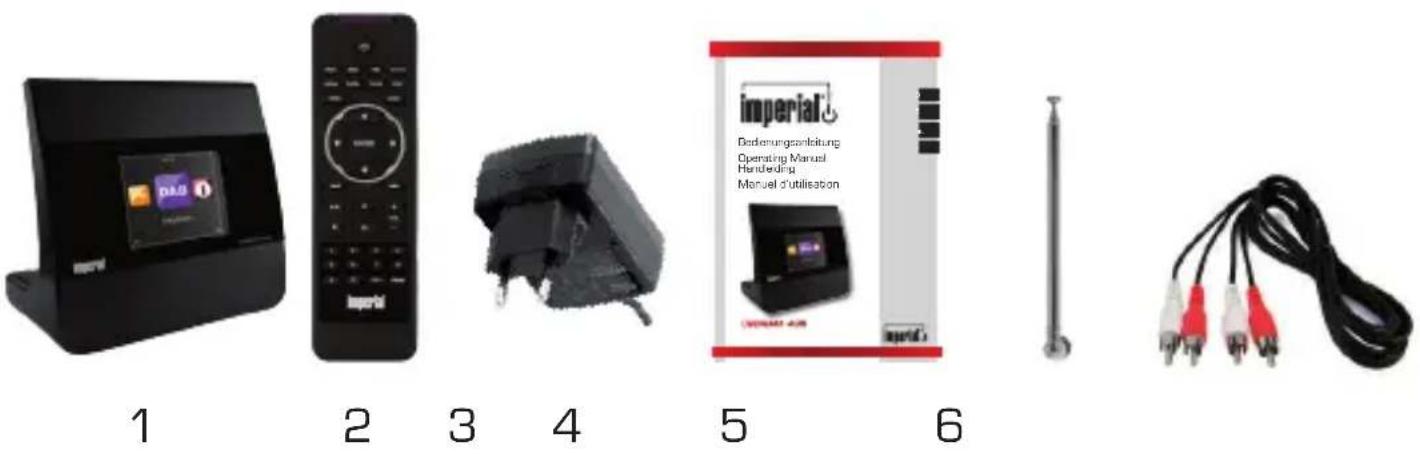

3. LIEFERUMFANG

Nr. Anzahl Erklärung

1 1 DABMAN i400
21 Fernbedienung
3 1 externes Netzteil
41 Bedienungsanleitung
5 1 Antenne
6 1 Cinch Audio Kabel

4. ABBILDUNGEN

4. ABBILDUNGEN

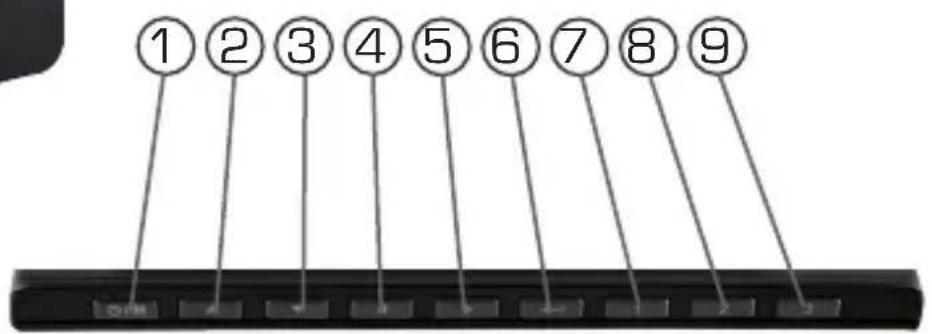

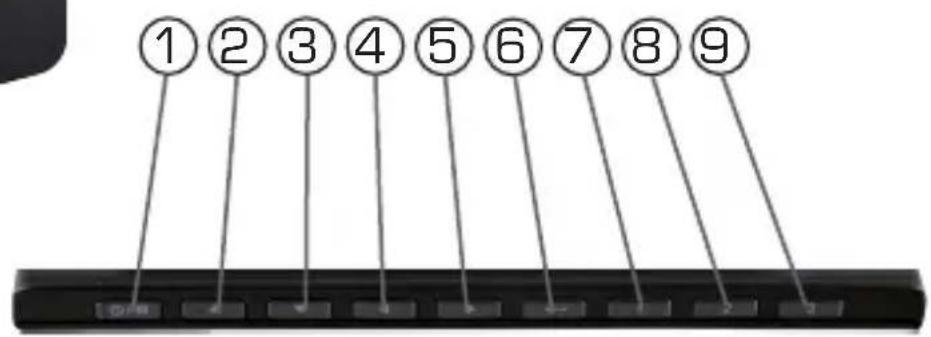

1. Powertaste ein/aus/Menütaste

Schalten Sie mit dieser Taste das Gerät ein oder auf Standby.

Ruft das Menu des Gerätes auf.

2. /3. /4. /5. Navigation/ Senderauswahl

Navigieren Sie mit diesen Tasten im Menu oder wahren Sie hier den nachsten Sender aus der Senderliste aus.

6. Bestätigungstaste

Bestätigen Sie Menüeingaben durch Drücken der Taste.

7./8./9. Stadionsspeichertasten

Schaltet im Radiomodus auf den 1., 2., 3. Programmspeicherplatz.

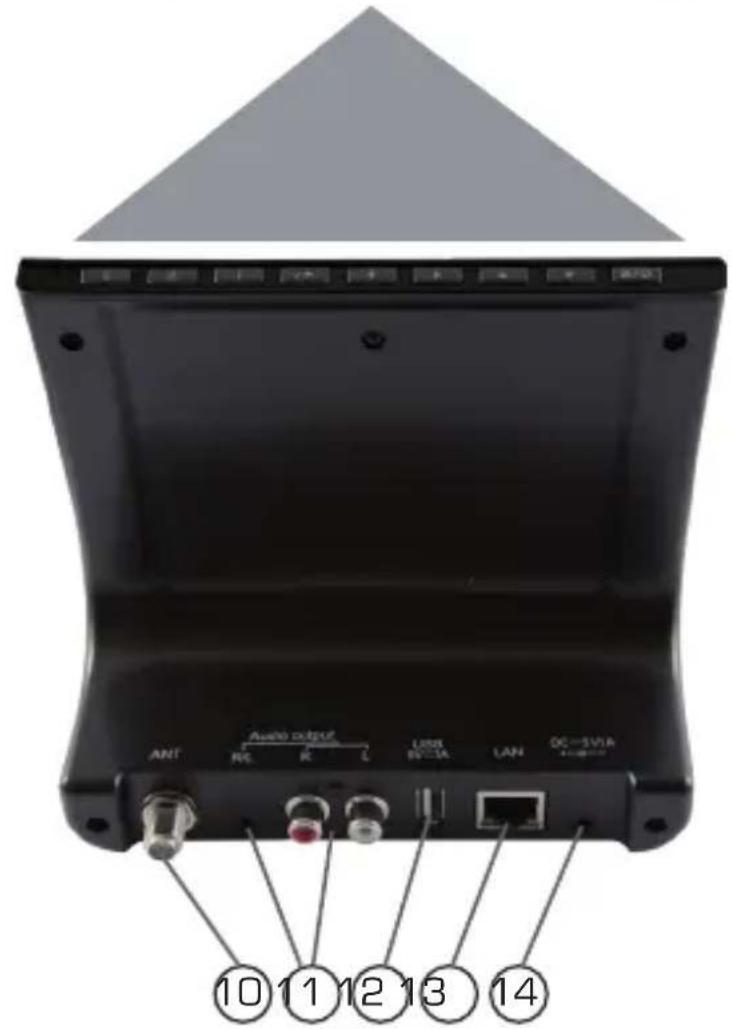

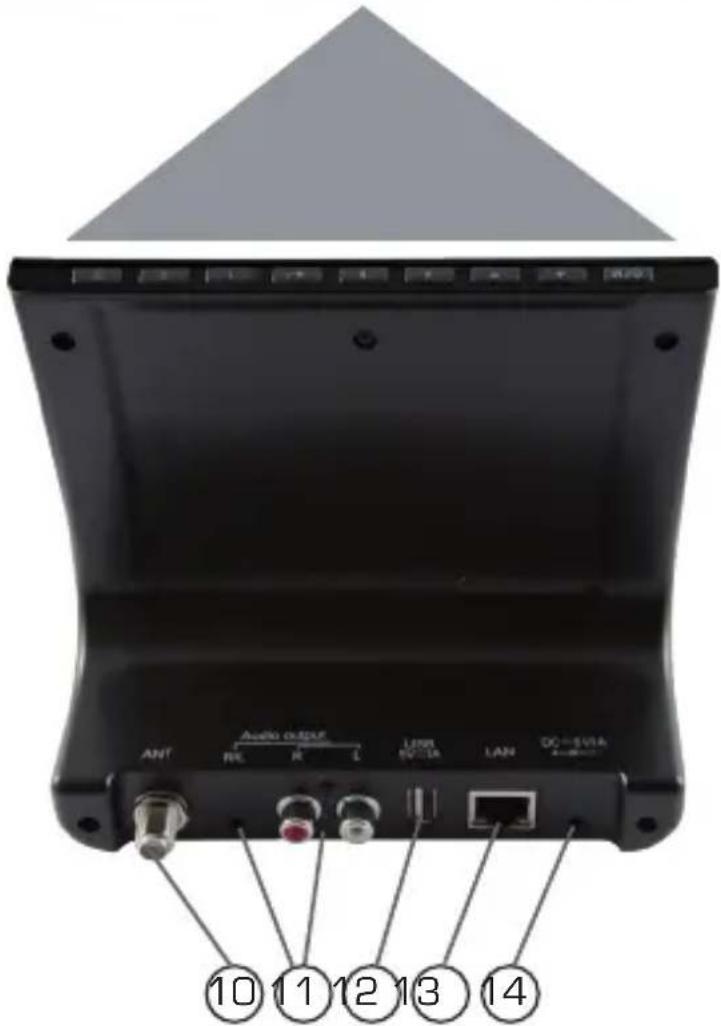

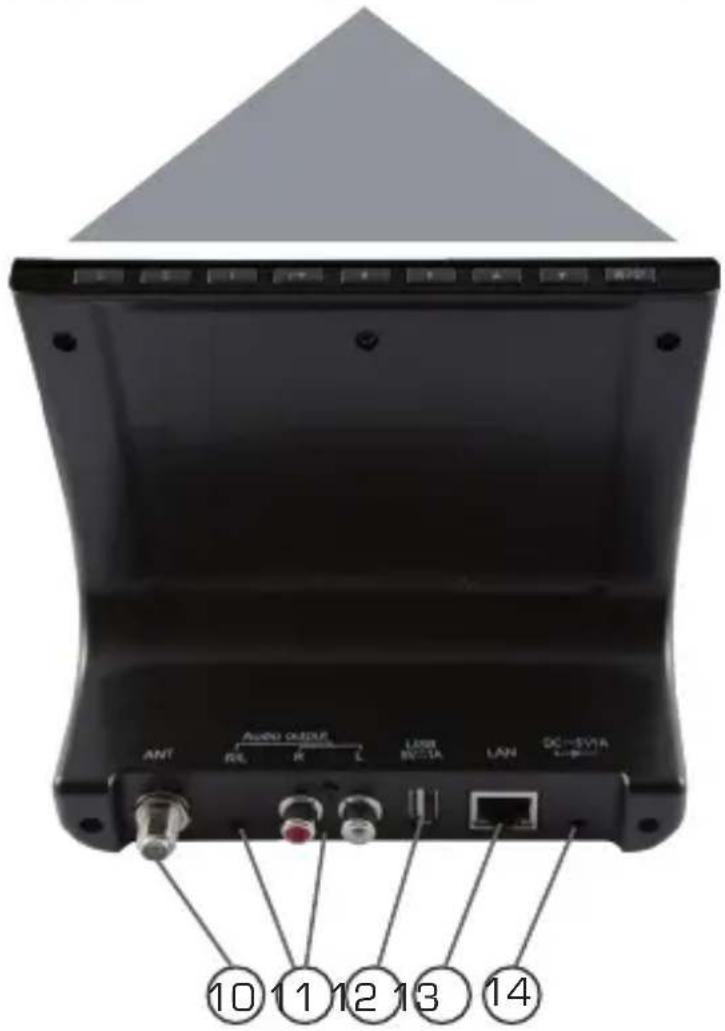

10. UKW Radio Antenne

Verbinden Sie hier die im Lieferumfang enthaltene UKW Teleskop Antenne an, um den Empfang von UKW Radiosendern zu ermögen.

11. LINE OUT

Verbinden Sie hier das Radio mit einem HiFi Veränderer oder mit aktiven Laufsprechern, um die vom Radio empfangene Musik an ein Soundsystem weiterzuleiten.

12. USB Anschluss

Verbinden Sie hier das Gerät mit einem USB Datenträger wie z.B. USB Festplatte, USB Stick oder ein externes CD Laufwerk um von diesen Musikdateien wiederzugeben.

13. LAN Anschluss

Verbinden Sie hier das Gerät mit einem Netzwerkkabel an einem vorhandenem Netzwerk, um die Internetradifunktion nutzen zu küssen. (Alternative kann das Gerät auch über W-LAN verbunden werden.)

14. Netzteilanschluss

Verbinden Sie das Gerät an dieser Buchse mit dem Netzteil [im Lieferumfang]

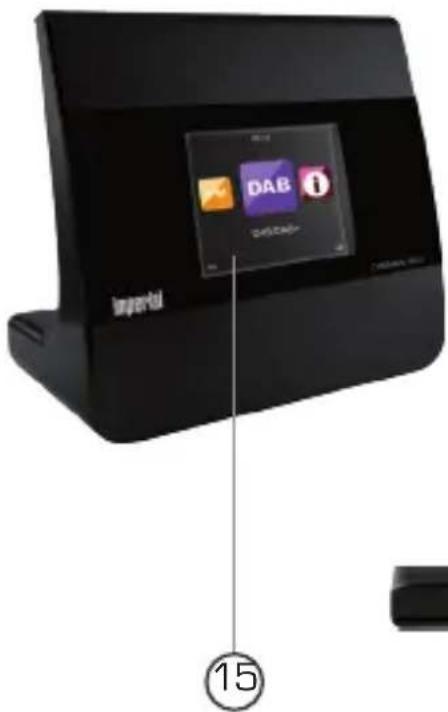

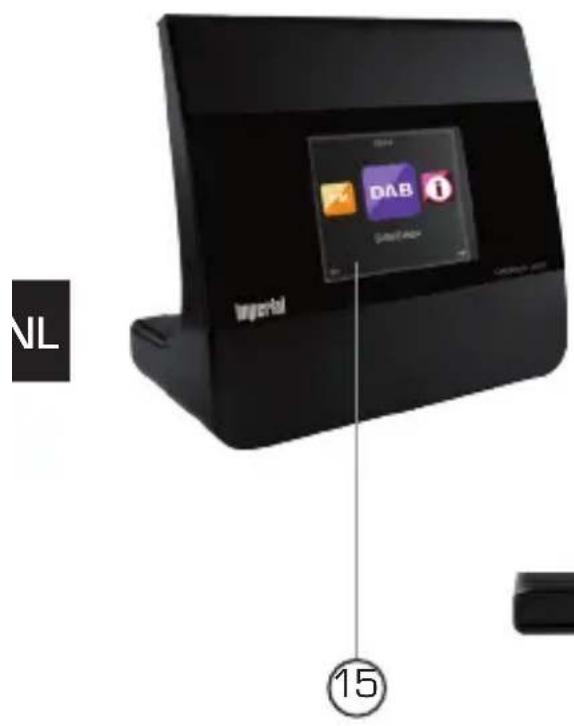

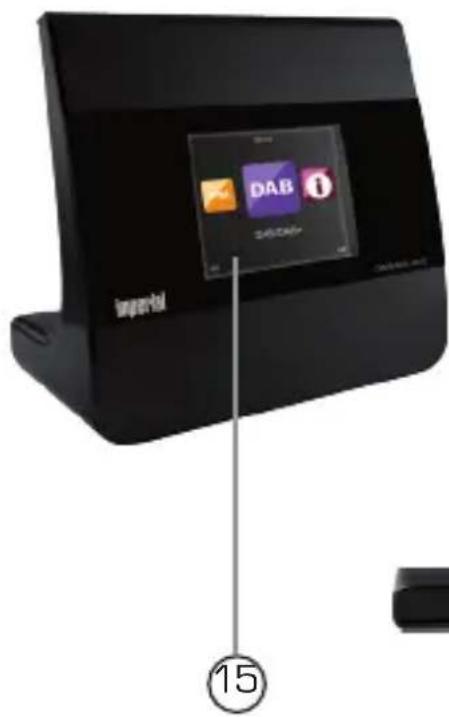

15. Display

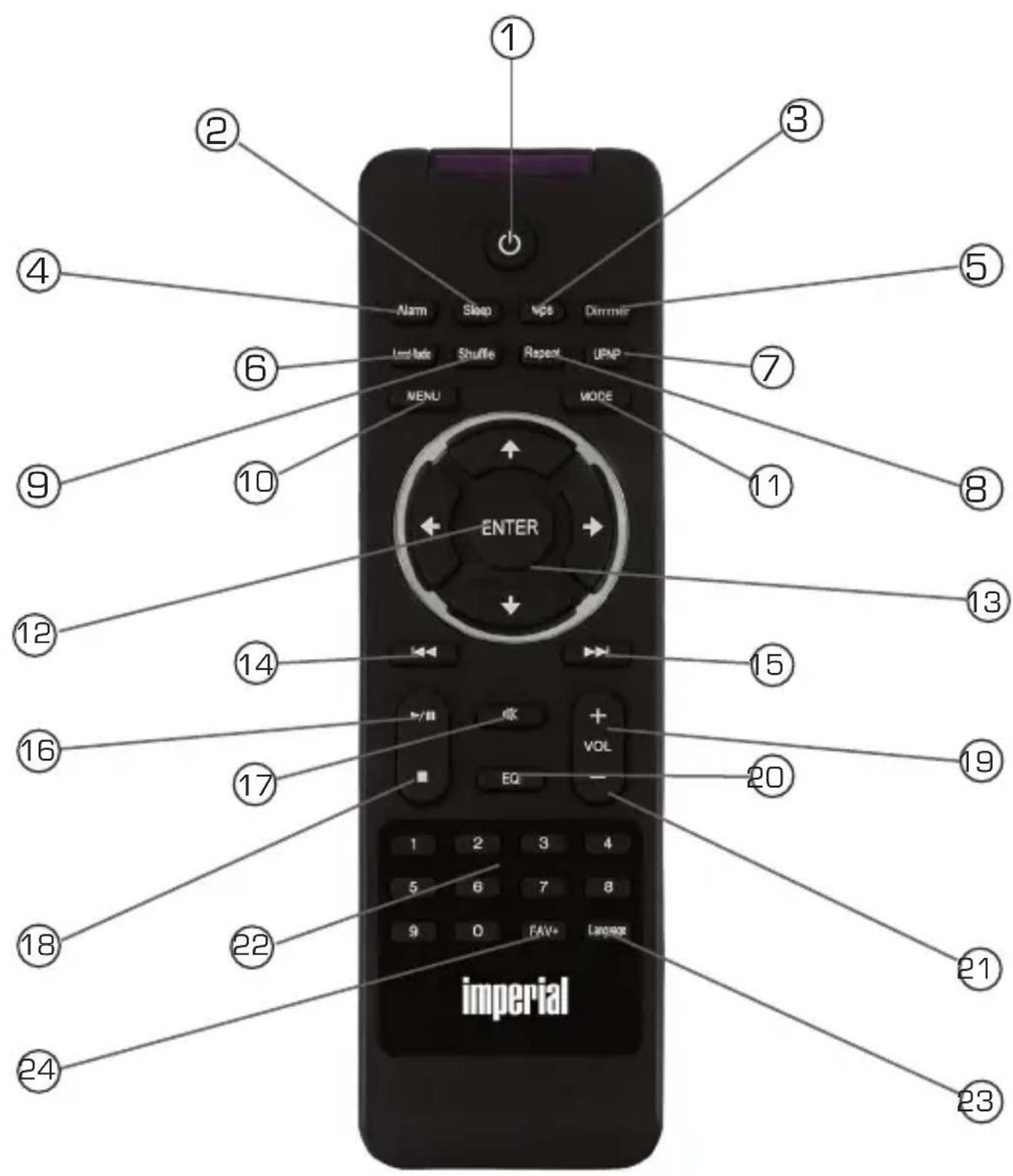

5. FERNBEDIENUNG

1. Standby Taste

Schalten Sie mit dieser Taste das Gerät ein oder aus.

2. Sleep

Schalten Sie über diese Tasten den Sleep Timer des Gerätes ein oder aus.

3. WPS Taste

Über diese Taste können Sie eine W-LAN Verbindung in Ihr Heimnetzwerk herstellen.

Lesen Sieitte daza auch Kapitel 8.

4. Alarm

Aktivieren Sie über diese Taste die Weckerfunktion

5. Display Dimmer

Ändert die Display Helligkeit

6. Local Radio

7. UPNP

Aktiviert die UPNP Funktion des Gerätes

Nahere Informationen erhalten Sie in Kapitel 8.8

8. Repeat

Aktivieren Sie über diese Taste eine Wiederholung der Wiedergabe einer oder mehrerer Titel

9.Shuffle

Aktivieren Sie hier eine Zufallswiedergabe

10. Menu

Aktivieren Sie das Menu des Gerätes über diese Taste

11.Mode

Schalten Sie hier die verschiedene Betriebsarten um.

12. Enter

Mit dieser Taste bestätigen Sie eine Eingabe

13. Navigation auf/ab - rechts/links

Mit diesen Tasten Navigieren Sie durch das Menu

5. FERNBEDIENUNG

5. FERNBEDIENUNG

14. Vorheriger Titel auswahlen / Schneller Rücklauf

Wahlen Sie mit dieser Taste den vorherigen Titel oder führen Sie einen Schnellen Rücklauf aus.

15. Nächster Titel auswahlen / Schneller Vorlauf

Wahlen Sie mit dieser Taste den{nachsten Titel oder führen Sie einen Schnellen

Vorlauf aus.

16. Play

Startet oder Pausiert eine Wiedergabe

17. Mute

Schaltet den Ton des Gerätes lautlos.

18. Stop

Stopt eine Wiedergabe

19. V+ Lautstärke

Erhöht die Lautstärke

20. EQ Equalizer Funktion

Über diese Taste können Sie die Equalizer Funktion aktivieren und individuelle Klangeinstellungen vornehmen.

21 V-Lautstärke

Verringert die Lautstärke

22. Zahlentastatur

23. Language

Über diese Taste können Sie die Menüsprache ändern.

24. Favoriten Taste

Schaltet auf einen der individuell abgespeicherten Favoritensendern.

6. INSTALLATION

Bitte entnehmen Sie die Teile vorsichtig der Verpackung. Prufen Sie, ob alle Teile vorhanden sind.

Hinweis: Das Radio kann sowohl über die Gerätetasten als auch die Fernbedienung gesteuert werden. Die Steuerung über die Fernbedienung ist die komfortablere und einfachere Art, den

DABMAN i400 zu bedieren. In dieser Bedienungsanleitung wird aus thisem Grund hauptsächlich das Einrichten und die Bedienung des Radios mittels der im Lieferumfang enthaltenen Fernbedienung erlautert.

Wenn das Gerät mit einem Netzwerk verbunden ist, kann die Steuerung des Radios auch über die Application AirMusicControl App gesteuetiert werden. Diese Applikation ist für Android und IOS Betriebssysteme verfügbar. Nähers hierzu finden Sie in Kapitel 8.

6.1. Stromanschluss

Verbinden Sie zunachst das im Lieferumfang enthaltene Netzteil mit der entsprechenden Buchse auf der Rückseite des DABMAN. Nun stecken Sie das Netzteil in eine 220V Steckdose. Anschließendziehen Sie die Teleskopantenne auf der Radiorückseite auf volle Länge aus, dies gewährleistet den bestmöglichen Empfang, sofern Sie terrestrisch ausgestrahnte Sender über die Antenne empfangen möchten.

6.2. Netzwerkanschluss

Um die Internetfunktionen des Radios zu nutzen, muss das Gerät mit einem Netzwerk verbunden werden. Sie können die Verbindung mit einem Kabel (LAN) oder über den integrierten W-LAN Empfänger herstellen. Sollten Sie ein LAN Kabel nutzen, verbinden Sie diesen mit dem LAN Anschluss (Punkt 13, Seite 11)

6. INSTALLATION

6.3 Sprachwahl

Über die Auf / Ab Tasten der Fernbedienung konnen Sie die Menüsprache wahren. Bestätigen Sie die gewünschte Menüsprache mit der ENTER Taste auf der Fernbedienung.

6.4 Netzwerkprüfung

Sofern Sie das Radio mit Ihr hemimnetzwerk verbinden möchten, bestätigen Sie die folgende Menuabfrage mit Ja. Bei dieser Einstellung pruft das Radio bei jedem Hochfahren die verfügbaren Netzwerke.

6.5 Netzwerk Konfiguration

Um das Radio mit ihrem Netzwerk zu verbinden, bestätigen Sie folgende Abfrage mit Ja. Mochten Sie das Gerät nicht mit einem Neztwerk verbinden, können Sie diesen Menüpunt überspringen, indem Sie Nein auswahlen.

6.5.1 Netzwerkausbahl

Wahlen Sie die Verbindungsart aus, mit der das Radio mit einem Netzwerk verbunden werden soll. Wenn Sie ein LAN Kabel angeschlossen haben, wahren Sie Kabelnetz, wollen Sie die Verbindung über W-LAN herstellen, wahren Sie Funknetz.

Bei der Auswahr der Verbindung über W-LAN (Funknetz) werden Ohnen im Anschluss alle verfügbaren W-LAN Netzwerke angezeigt. Wahlen Sie das Netzwerk aus, mit dem eine Verbindung hergestellt werden soll

Geben Sie den W-LAN Schlüssel ein. Mit den Tasten können Sie ein Zeichen auswahlen, mit der Taste weiter springen.

Bestätigen Sie die Eingabe mit ENTER.

7. BEDIENUNG

Durch Drücken der Menütaste am Gerät oder auf der Fernbedienung gelangen Sie in das Hauptmenu des Gerätes. Das Menu wird innerhalb von 10 Sekunden automatisch verlassen und wechselt in den zuletzt eingestellten Radiobetrieb. In der unteren rechten Ecke des Displays laufen dazu die Sekundenzahlen rückwärts.

Die Navigation im Menu erfolgt über die Tasten ▼ ▲ ▶ ▼

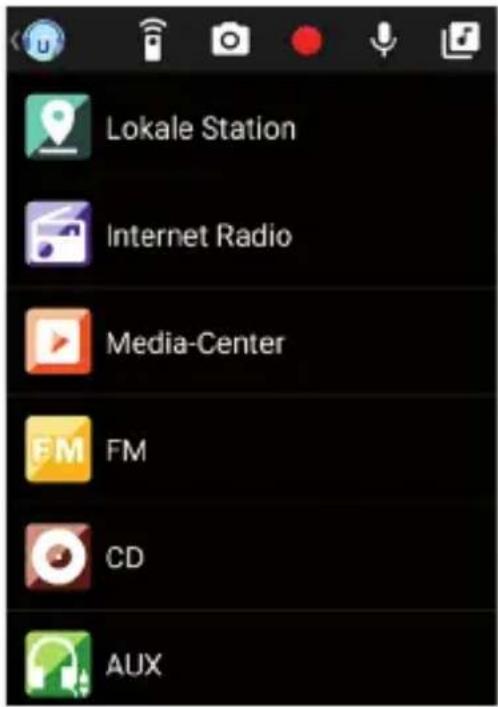

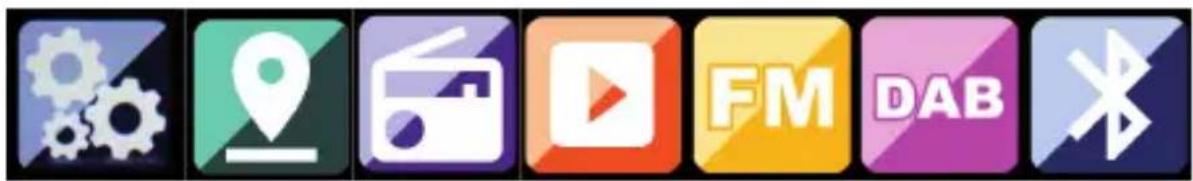

Das Hauptmenu des Gerätes besteht aus folgenden Menüpunkten:

Sie können die einzelnen Menüpunkte mit den Pfeiltasten anwahlen. Bestätigen Sie die Auswahl mit der ENTER Taste.

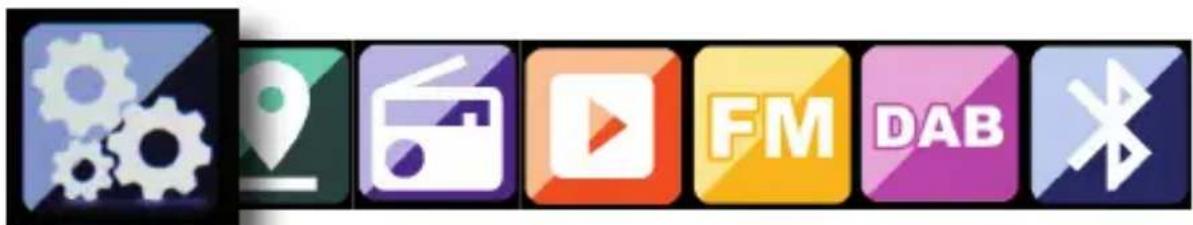

7.1. Einstellungen

Drücken Sie die Taste Menu auf der Fernbedienung oder am Gerät, und wahlen Sie mit dem Tasten Einstellungen aus.

Unter diesen Menüpunkt konnen Sie individuelle Einstellungen des Gerätes vornehmen.

7. BEDIENUNG

7.1.1 Mode

Wahlen Sie die Betriebsart des Gerätes.

Wenn Sie die Betriebsart Radiowecker anwahlen, schaltet das Gerät auf eine digitale Uhranzeige im Display um. Unter dem Menüpunkt Wecker, können Sie das Gerät als Radiowecker konfigurieren.

7.1.2 My MediaU Management

Hier können Sie die Funktion MediaU Management aktivieren oder deaktivieren.

Mit MediaU Management konnen Sie ihre individuelle Senderliste erststellen und diese Sender abspielen.

Zur Erstellung und Aktivierung ihrer Senderliste, bestehtigten Sie einen Login auf folgender Internetseite: http://www.medayou.net/

Bei erfolgreichem Login konnen Sie Ihr Radio anmelden.

Dazu geben Sieitte die MAC Adresse des Radios als Seriennummer an. Die MAC Adresse des Radios finden Sie im Punkt Informations Center.

Nach jeder Aktualisierung der Webseite, auf der Sie ihre persönlichen Radiostationen verwalten und bearbeiten konnen, navigieren Sieitte im Radio auf My MediaU Management, um die Änderungen zu synchronisieren.

7. BEDIENUNG

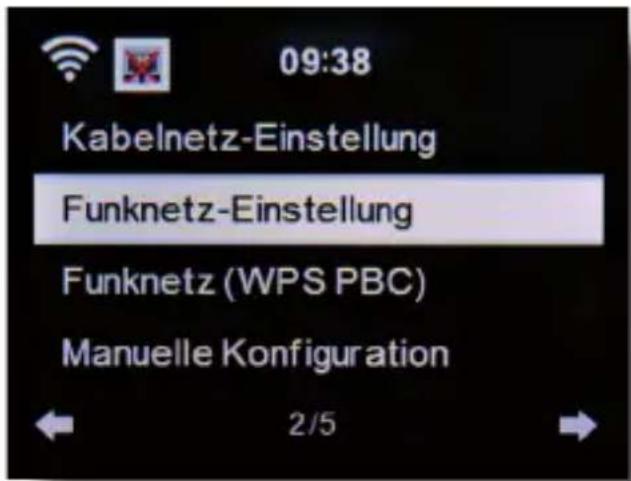

7.1.3. Netzwerk

Konfigurieren Sie hier ihre Netzwerkeinstellungen.

Wahlen Sie mit den Tasten den gewünschten Menupunkt aus und bestätigten Sie die Eingabe mit ENTER.

Die Netzwerkkonfiguration erfolgt wie unter Punk 6.4 beschrieben.

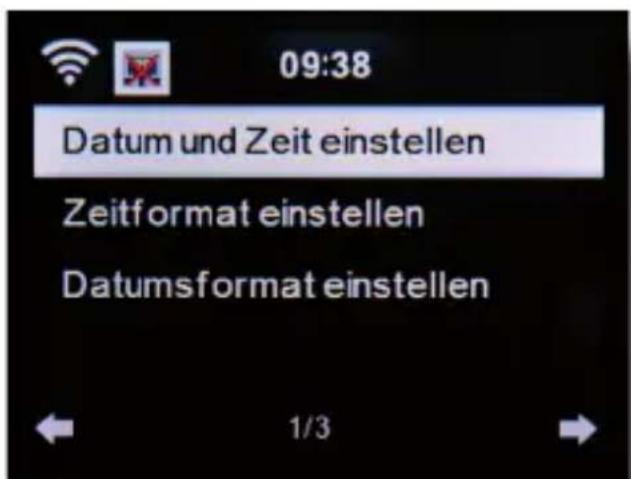

7.1.4. Datum & Zeit

Stellen Sie hier die Zeit und das Datum ein.

7. BEDIENUNG

Das Gerät ist workseitig auf automatische Zeiteinstellung konfiguuriert. Wenn das Gerät über Netzwerk mit dem Internet verbunden ist, werden die Uhrzeit und das Datum automatisch synchronisiert. Eine Einstellung der Uhrzeit ist dann nicht erforderlich.

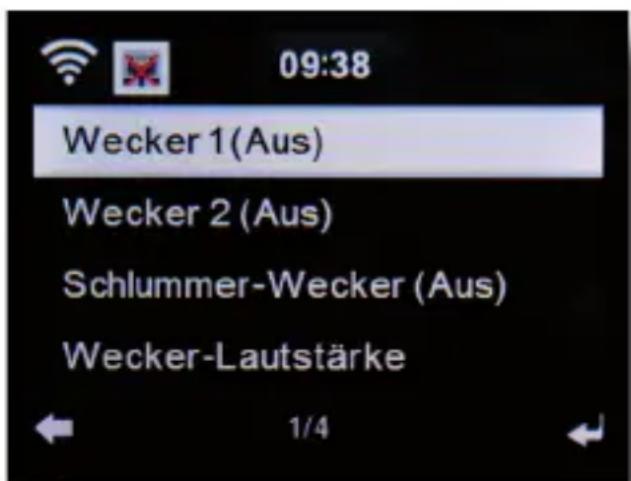

7.1.5. Wecker

Das Gerät kann als Radiwecker eingesetzt werden.

In this menupunkt konnen Sie bis zu 2 Weckzeiten einstellen.

Außer dem kann hier eingestellt werden, ob der Wecker im Alarmfall mit einem Ton, einer Melodie, einer Internetradiostation, einer DAB+ Radiostation oder mit einer UKW (FM) Station weckt.

Wenn Sie eine Alarmzeit eingerichtet haben, aktivieren Sie im Menü den Radioweckerbetrieb.

Um den Alarm zu stoppen, betätigen Sie die Taste Enter auf der Fernbedienung oder die Eingabe Taste [7] am Gerät.

Wahlen Sie dazu in den Einstellungen den Menüpunkt Mode an, und schalten Sie hier die Betiebsart auf Radiwecker um. (Kapitel 7.1.1.)

7. BEDIENUNG

7.1.6. Timer

Mit dem Timer konnen Sie eine Zeit einstellen, nach denen Ablauf das Radio einen Alarm auslõst.

Geben Sie dazu über die Tasten die Zeit in Minutes und Sekunden an. Durch schrittweises Drücken erhöhen oder verringern Sie die Zeit in Sekundenschritten. Halten Sie die Taste oder länger gedrückt, um einen Vor- oder Rücklauf der Zeit zu erreichen.

Bestätigen Sie die Eingabe mit Enter.

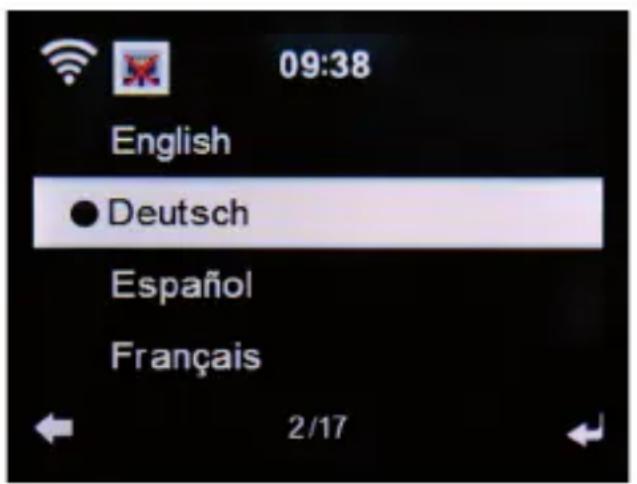

7.1.7. Sprache

Hier konnen Sie die Menüsprache der Gerätes einstellen.

Wahlen Sie mit den Tasten die Sprache aus, und bestätigen Siemit Enter.

7.1.8. Dimmer

Mit der Dimmer Funktion konnen Sie die Helligkeit des Display anpassen. Das Gerät wird werkweitig mit hochster Helligeitsstufe ausgeliefert. Über diesen Menupunkt konnen Sie die Helligkeit individuell anpassen.

7. BEDIENUNG

7.1.9. Anzeige

D Ändern Sie hier die farbige Anzeige des Displays bei Bedarf auf schwarz /weiBe Anzeige ab.

7.1.10. Energieverwaltung

Hier können Sie bestimmen, ob bzw. nach welcher Zeit das Radio automatisch vom Betrieb in den Standby Modus schalten soll. Sie haben die Auswahl zwischen 5, 15 und 30 Minuten.

Soll das Radio nicht automatisch abschalten, wechseln Sie in die Zeile Ausschalten und bestätigten Sie die Eingabe mit Enter.

7.1.11.Wetter

Sofern das Gerät mit dem Internet verbunden ist, konnen Sie sich Wetterinformationen über das Display des Gerätes anzeigen setzen. In diesen Menüpunkt konnen Sie festlegen, von welchem Standort die Wetterinformationen angezeigt werden sollen, Außen dem konnen Sie die Temperatureinheit festlegen.

Die Wetterinformationen werden im Standby Betrieb angezeigt. Dabei wechselt das Radio automatisch zwischen Wetterdaten und der aktuellen Urzeit.

7.1.12. FM Einstellungen

Wechseln Sie hier zwischen Stereo und Mono für den UKW Radioemfang.

These Einstellung kann dann nützlich sein, wenn Sie einen UKW Sender empfangen, der allerdings nur mit einem schwachen und verrauschten Signal empfangen wird. Stellen Sie in einem solchen Fall den Empfang auf Mono um, um die Qualität zu verbessern.

7. BEDIENUNG

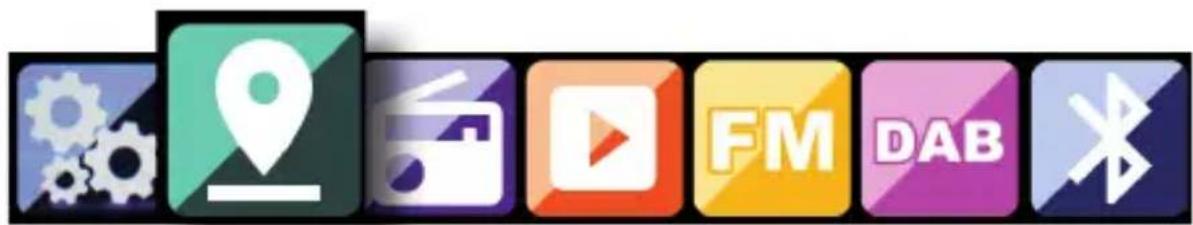

7.1.13. Lokale Stations Einstellung

Um ihren die Suche nach Sendern ihrer Umgebung im Internetradiobetrieb zu erreichtern, können Sie im Menu des Gerätes gezielt nach Radiostationen aus ihrer Regionuchen.

Dazu muss dem Gerät der Standort mitgeteilt werden.

Sie können hier den ihren Standort manuell eingeben, oder eine Automatische Standortwahl aktivieren.

7.1.14. Wiedergabeeinstellungen

Stellen Sie hier die Wiedergabeeinstellungen aus, die beim Abspielen von Audiodateien über einen externen USB Datenträger Anwendung finden.

7.1.15. DLNA Einstellung

Das Gerät kann mit DLNA-fähigen GerätenCOMMUNIZIEREN. So ist es z.B. möglich, Audiodateien auf einem DLNA-fähigen Mobilgerät auf dem Radio wiederzugeben. Hier konnen Sie den Name des Gerätes verändern, unter dem das Radio auf einem DLNA-Gerät angezeigt wird.

7.1.16. Equalizer

Hier können Sie bestimmte Klangvoreinstellungen anwahlen. Alternatively können Sie im Betrieb auch die EQ Taste auf der Fernbedienug drücken.

7.1.17. Software Update

Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der Betriebssoftware nötig sein. Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Radios zuactualisieren, die, sofern

7. BEDIENUNG

erforderlich, auf www.telestar.de zum Download bereit stehen. Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden. Die entpackte Daten playen Sie dann auf ein entsprechenden Speichermedium und verbinden theses via USB Anschluss mit dem Radio (11).

7.1.18. Werkseinstellung

In thisem Menupunkt konnen Sie das Gerät in den

Auslieferungszustand versetzen. Im Anschluss startet das Gerät mit der ersten Inbetiebnahme.

7.2. Lokale Station

Drücken Sie die Taste Menu auf der Fernbedienung oder am Gerät, und wahren Sie mit dem Tasten Lokale Station aus.

Unter thisem Menüpunkt sind gängige Internetradiostationen sowie DAB+ Radiostationen nach Landesregionen sortiert und können so leichter abgerufen werden.

Wahlen Sie in this menupunkt eine gewünschte Programmliste über die Tasten aus. Bestätigen Sie Eingabe mit Enter.

Wahlen Sie DAB aus, wenn Sie Radiostationen aufrufen möchten, die über DAB+ übertragen werden. Alle anderen Radioauszahlmöglichkeiten beziehen sich auf den Internetradioempfang.

7. BEDIENUNG

7.3. Internet Radio

Drücken Sie die Taste Menu auf der Fernbedienung oder am Gerät, und wahren Sie mit dem Tasten Internet Radio aus.

Im Internetradiomenü konnen Sie alle Internetsender auswahlen und verwalten. Es stehen Ohnen mehr als 10.000 Radiostationen zur Verfügung. Voraussetzung ist die Einbindung Ihres Radios in ein Netzwerk, das mit dem Internet verbunden ist.

7.3.1. Meine Favoriten

Über diesen Menu können Sie eine der 3 Favoritenstationen auswahlen, die Sie über die Stationsspeichertasten des Gerätes gespeichert haben.

Alternative können die Radiostationen auch über die Stationsspeicherstaten am Gerät aufgerufen werden, oder über die direkte Zahleneingabe auf der Fernbedienung.

7.3.2. Radiosender / Musik

Wahlen Sie hier zwischen verschiedenen Radiosenderlisten aus. Nutzen Sie dazu die Tasten und bestätigen Sie mit Enter.

7.3.3. Lokale Stationen

Unter diesen Menüpunkt sind gängige Internetradiostationen sowie DAB+ Radiostationen nach Landesregionen sortiert und können so leichter abgerufen werden. Lesen Sie dazu auch Kapitel 7.2.

7. BEDIENUNG

7.3.4. Zuletzt gehörte Sender

Unter thisem Menüpunkt finden Sie eine Liste der InternetradioStationen, auf die Sie zuletzt zugegriffen haben.

Hinweis: Voraussetzung für den Inhalt des Menüunterpunktes „Zuletzt gehört" ist, dass Sie den Internetradiomodus bereits genutzt haben. Schalten Sie zum ersten Mal in diesen Modus, enthalt diese Liste noch keinen Eintrag.

7.3.5. Service

Unter diesen Menüpunkt konnen Sie gezielt nach einem Radiosender im Internetuchen. Dazu muss der Name des Senderns eingegeben werden.

Wahlen Sie dazu im Menu Service Senderuchen an und bestätigten Sie mit Enter.

Geben Sie mit Hilfe der Tastatur auf der Fernbedienung im Suchfeld den Name des Radiosenders ein. Mit der Taste kommt Sie ein Zeichen weiter. Bestätigen Sie die Eingabe mit Enter.

Das Radioucht nun nach allen Sendern, die dieser Eingabe entsprechen. Wahlen Sie einen Sender mit den Tasten aus und bestätigen Sie mit Enter.

Alternative können Sie auch neue Radiostationen hinzufugen, deren Internetadresse besteht ist.

Geben Sie dazuitte die Internetadresse des Radioanbieters ein.

7. BEDIENUNG

7.4. Media-Center

Drücken Sie die Taste Menu auf der Fernbedienung oder am Gerät, und wahren Sie mit dem Tasten Media- Center aus. Sofern das i400 in ein Drahtlosnetzwerk eingebunden ist, kann das Radio auch als Mediaplayer genutzt werden, um via UPnP oder auch DLNA Musikdateien von im Netzwerk eingebundenen Geräten wie PCs oder Smartphones wiedergeben. Voraussetzung ist hier einerseits die Ein-binding der Geräte in das gleiche Heimnetzwerk und andererseits die Freigabe der entsprechenden Mediainhalte in thisem Netzwerk. Um die Mediaplayer-Option auszuwahlen, gehen Sie wie folgt vor:

Wahlen Sie über die Tasten den Bereich aus, von dem Sie Musik abspielen möchten.

Sie haben die Auswahl zwischen USB [USB Datenträger am USB Anschluss des Gerätes] und UPnP [Musikdateien über das UPnP Protokoll wenn diese im gleichen Netzwerk wie das Radio vorhanden sind].

Wahlen Sie einen Titel aus, den Sie abspielen möchten und bestätigten Sie mit Enter.

Mit der Taste gelangen Sie zum nachsten Titel.

Mit der Taste springt einen Titel zurück.

Die Taste Il pausiert die Wiedergabe, bzw setzt die Wiedergabe fort.

7. BEDIENUNG

7.5. FM

Drücken Sie die Taste Menu auf der Fernbedienung oder am Gerät, und wahlen Sie mit dem Tasten FM aus.

In diesen Menu können Sie finden Sie alle relevanten Einstellungen, um Radiosender über UKW zu empfangen.

7.5.1. UKW Sendersuche

Wird das i400 das ersten Mal in den UKW-Modus geschalte, muss ein Sendersuchlauf durchgeführt werden. Hierzu stehen Ohnen eine automatische und eine manuelle Suchfunktion zur Verfügung.

Automatische UKW Suche

Nachdem Sie auf FM geschalte haben, betätigten Sie die Enter Taste.

Das Gerät startet den automatischen Sendersuchlauf und speichert alle gefundenen Programm ab.

Das Radio kann bis zu 20 UKW Radio Stationen abspeichern.

7. BEDIENUNG

7.5.2. UKW Radio Bedienung

Um die abgespeicherten Radiostationen aufzurufen, drücken Sie die Taste oder .

Alternative können Sie die ersten 3 abgespeicherten Sender auch über die Stationsspeichertasten 1-3 am Gerät aufrufen.

Wenn Sie die Belegung der Stationsspeichertasten ändern möchten, drücken Sie die Senderauswahltaste um einen Suchlauf zum nachsten empfangbaren Sendern auszuführen. Wiederholen Sie ggf. diesen Schritt so oft, bis Sie den gewünschten Sender gefunden haben. Drücken Sie anschließend die gewünschte Stationsauswahltaste 1-3 für ca. 2 Sekunden. Der Sender wird nun auf dieser Taste abgespeichert.

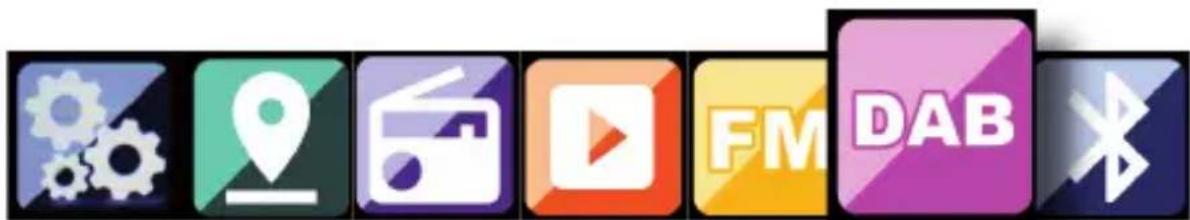

7.6. DAB

Drücken Sie die Taste Menu auf der Fernbedienung oder am Gerät, und wahlen Sie mit dem Tasten DAB aus.

7.6.1. DAB Sendersuche

Das Radio kann sehen UKW Sendern auch das digital über Antenne empfangbare DAB+ Radio wiedergeben.

Beim ersten Einschalten in den DAB Modus, startet das Gerät einen automatischen Sendersuchlauf, um alle an ihrem Standort empfangbaren Sender zuuchen.

7. BEDIENUNG

Der Sendersuchlauf beginnt, im Display erscheint eine

Fortschrittsanzeige. Sobald der Suchlauf abgeschlossen wurde, beginnt das Radio mit der Wiedergabe des zuletzt eingestillten Senders.

Senderwahl

Navigieren Sie im DAB Modus mit Hilfe der Tasten durch die empfangbaren DAB+ Sender.

Zum Senderwechsel betätigten Sie die Enter-Taste.

Das Radio verfügt über einen Favoritenpeicher, in dem Sie beliebte Sender nach ihren Wünsnchen abspeichern konnen.

Zum Abspeichern eines Senders schalten Sie wie oben beschreiben auf den zu speichernden Sender. Nun halten Sie die FAV Taste auf der Fernbedienung für ca. 5 Sekunden gedrückt. Bewegen Sie mit den Tasten den Sender auf den gewünschten Favoritenplatz und drücken Sie die Taste OK um den Sender auf thisem Platz abzuspeichern.

Alternative können Sie bis zu 3 Sendern auch über die Stationspeichertasten 1-3 am Gerät abspeichern. Schalten Sie dazu auf einen gewündten Sender und halten Sie eine der 3 Stationsspeichertasten für ca. 5 Sekunden gedrückt. Das Programm wird dann auf der entsprechenden Position abgespeichert.

7.6.2. DAB Radio Bedienung

Sie können die Favoriten Seite sowohl über die FAV Taste als auch durch Drücken der gewünschten Zifferntaste auf der Fernbedienung aufrufen.

Die ersten 3 Sender der Favoritenliste sind auch über die Stationsspeichertasten am Gerät abrufbar.

7. BEDIENUNG

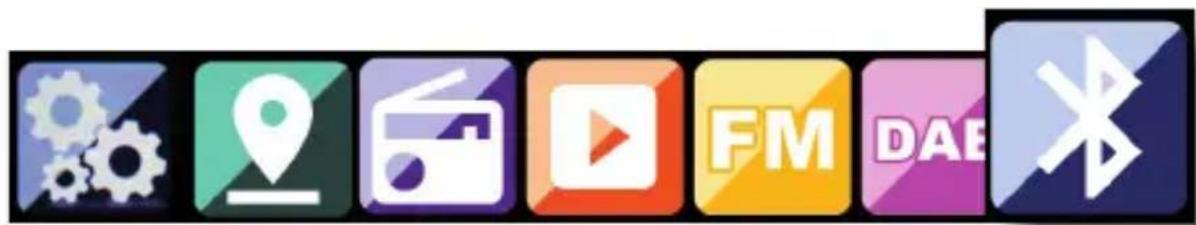

7.7. Bluetooth

Der DABMAN i400 kann optional via Bluetooth mit einem

externen Gerät (z.B. Smartphone/Tablet) verbunden werden.

Über die Bluetoothverbindung konnen dann Medien

[lokal gespeicherte MP3 Dateien, gestreamte Musik, Webradio] vom externen Gerät über das Radio wiedergegeben werden.

Der Bluetooth Modus empfielt sich dann, wenn Sie sich mit einem zu verbindenden Gerät in der Höhe des Radios befinden und keine Netzwerkverbindung zur Verfügung stehen.

Wahlen Sie über das Menu den Punkt Bluetooth an.

Damit Sie via Bluetooth Audiodateien an das Radio senden können, muss eine Bluetooth Verbindung hergestellt werden.

7.7.1 Bluetooth-Verbinding herstellen

Wenn Sie den Bluetooth Modus am Radio ausgewählten haben, befindet sich im Pairing Modus undsucht nach zu verbindenden Bluetooth-Geräten.

Aktivieren Sie nun die Bluetooth-Funktion des zu verbindenden externen Gerätes (Naheres hierzu entnehmer Sie auch der Bedi-nungsanleitung des zu verbindenden Gerätes). Suchen Sie in der Übersicht der verfügbaren Geräte nach „DABMAN i400“, wahlen Sie这意味着 aus und stellen Sie die Verbindung her. Im Display des Radios erscheint ein doppelter Pfeil in der linken oberen Ecke des Displays. Zusätzlich ertönt ein Piepton eine Ansage „Connected“

7. BEDIENUNG

7.7.2 Medien via Bluetooth wiedergeben

Haben Sie, wie in Kapitel 7.7.1. beschreiben, eine Bluetooth-Verbindung hergestellt, konnen Sie auf dem externen Gerät gespeicherte Musikdateien über den DABMAN i400 wiedergeben.

Hierzu gehen Sie wie folgt vor:

Starten Sie die Wiedergabe der Musik auf dem externen Gerät, indem Sie die entsprechende Wiedergabefunktion (MP3 Player usw.) einschalten bzw. wahren Sie aus der jeweiligen Wiedergabeliste einen Titel aus und beginnen Sie mit der Wiedergabe.

8. AIR MUSIC CONTROL APP

Die AIR MUSIC CONTROL APP ermöglicht es Ohnen, eine Vielzahl der Funktionen des Radios bequem von Ihr dem Handy oder Tablet zu steuern.

Hinweis;

These Beschreibung entspricht der App Stand 08.2016. Im Zuge von Software Aktualisierungen der App, können sich Funktionen oder das Erscheindungsbild ändern!!

Laden Sie sich dazu die Applikation aus dem google play store für Android Betriebssysteme, oder über I-tunes für IOS Betriebssysteme herunter und installmenten Sie die App auf Ihr Samsung phone.

Stellen Sie sicher, dass Radio und Ihr mobiles Tabet im selbst Netzwerk angemeldet sind.

Starten Sie die Applikation.

Beim Starten der APP erkennt diese automatisch das i400, sofern diesen im selbst Netzwerk angemeldet ist.

Das Hauptmenu der App ist strukturiert, wie das Radioeigene Menu.

8. AIR MUSIC CONTROL APP

Hauptmenu

Starten Sie die gewünschte Funktion, indem Sie auf das jeweilige Symbol tippen

Internetradio

In this modus sind ebenfalls alle gewohnten Funktionen im Internet-Radio Betrieb anwahlbar. Im unteren Bereich konnen Sie die Stationsspeicherplätze 1-4 auswahlen.

8. AIR MUSIC CONTROL APP

Media Center

In thisem Bereich konnen Sie sich mit Medienservern in Ihr dem Netzwerk verbinden. Außer dem besteht die Möglichkeit, auf Musicdateien zurückzugreifen, die auf einem angeschlossenen USB Datenträger geschiedt sind.

UKW Radio

In dieser Modus können Sie das UKW Radio (FM) bedieren.

8. AIR MUSIC CONTROL APP

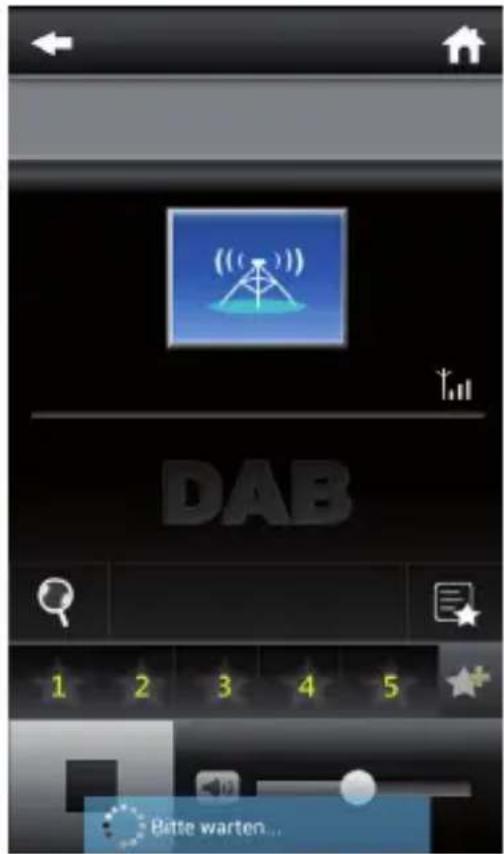

DAB

In this modus konnen Sie das DAB+ Radio bedieren.

9. FEHLERBEHEBUNG

Symptom	Mögliche Ursache und Abhilfe
Keine Displayanzeige, Radio reagiert nicht auf Bedienung	Stellen Sie die Stromverbindung über das im Lieferumfang enthaltene Netzteil her.
Bedienung über Fern-bedienung ist nicht möglich	Batterien leer oder nicht korrekt eingesetzt.itte überprüfen Sie,ob die Batterien in der richtigen Richtung eingesetzt sind.
DAB+ Empfang gestört	Keine Sender vorhanden Führren Sie einen Suchlauf durch (siehe Kapitel 7.6.1.) Antenne nicht vollständig ausbezogen. Verändern Sie den Standort des Radios (ggf.;naher ans Fenster), führren Sie erneut einen Suchlauf durch.
UKW Empfang gestört	Antenne nicht vollständig ausbezogen, Ziehen Sie die FM Antenne auf die volle Länge aus. Wechseln Sie den Standort des Radios.

9. FEHLERBEHEBUNG

Symptom	Mögliche Ursache und Abhilfe
AUX Wiedergabe Funktioniert nicht	DABMAN i400 ist im falschen Modus Wechseln Sie zum Modus “AUX” Kabelverbindung fehlerhaft. Überprüfe Sie die Kabelverbindung zwischen DABMAN i400 und externem Gerät
Schlechte Audioqualität bei der Wiedergabe von Musik	Datei mit geringer Bitrate. Überprüfen Sie die Audiodatei. Tipp: Bei MP3 Dateien sollen die Bitrate 192Kbit/s oderHigher sein.
Lautstärke zu gering Überprüfen Sie die Lautstärkeeinstellung am i400. Überprüfen Sie die Lautstär-keeinstellung des gekoppelten Gerätes, von dem Sie die Musik abspielen.
Netzwerkverbindung kann nicht aufgebaut werden	Überprüfen Sie die W-LAN Funktion Aktivieren Sie die DHCP Funktion des Routers, an dem das Radio angemeldet werden soll. Eventuell ist eine Firewall im Netzwerk aktiv.

9. FEHLERBEHEBUNG

Symptom	Mögliche Ursache und Abhilfe
W-LAN Verbindung kann nicht aufgebaut werden	Überprüfen Sie die Verfügbarkeit von W-LAN Netzwerken.Verringern Sie den Abstand zwischen W-LAN Router und dem Radio.Stellen Sie sicher, dass Sie das richtige WEP/WPA Password bei der Anmeling an einen W-LAN Router verwenden.
Keine Internetradio-sender verfügbar	Überprüfen Sie die Zugangspunkte des Netzwerks. Der Radiosender ist mo-mentan nicht verfügbar. Der Link des Senders wurde geändert oder überträgt momentan nicht mehr

10. ENTSORGUNGSHINWEIS

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.itte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie daraufuf, dass die leeren Batterien sowie Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden.

11. EIGENCHAFTEN UND TECHNISCHE DATEN

Internetradio
Chipsatz	Magic M6 internet radio solution ca. 10.000 Internetradiostationen verfügbar
Audiodecs	MP3 (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz) AAC/AAC+ (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz) WMA (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz) UPnP/ DLNA komatibel IEEE 802.11b/g WPA/WPA2/WEP (64/128 bit key)
Wi-Fi
DAB/DAB+/FM
DAB	Empfindlichkeit bis -100dBm
DAB+	Empfindlichkeit bis -101dBm
FM	Empfindlichkeit bis -100dBm
Decoding
Empfangsbereich	DAB Band III 174 MHz- 240 MHz FM 74 MHz - 108.1 Mhz

11. EIGENCHAFTEN UND TECHNISCHE DATEN

Display

TFT Color Display 3.2 Zoll LCD 240 x 320 Pixel

Anschlüsse

Line Out

LAN

Spannungsversorgung

Netzteil

3,5 mm Klinke Stereo

10/100 Mbps (RJ45)

5 Volt DC 2 A

10-240 V AC 50/60 Hz

Batterie Fernbedienung

Typ CR 2025 / 3 V

12. SERVICE UND SUPPORT

Sehr geehrte Kundin, Sehr geehrter Kunde!

Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit für den DABMAN i400 entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Wirieten ihren ebenfals unseren Telefonischen HOTLINE-Service mit einer professionellen Hilfe an.

In unserem Servicebereich stehen Ohnen professionelle Fachkräfte Rede und Antwort. Hier konnen Sie alle Fragen stellen, die Sie bezüglich der IMPERIAL Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.

Unsere Techniker stehen Ohnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:

02676/9520101

oder per Mail unter: [e-mail]

Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie ihren DABMAN i400, möglichst in der original Verpakkung, aber unbedingt transportsicher verpackt, an folgende Adresse:

12. SERVICE UND SUPPORT

TELESTAR-DIGITALGmbH

Service Center

Am Weiher 14 [Industriegebiet]

56766 Ulmen

13. CE KENNZEICHNUNG

Ihr Gerätträgt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Hiermit erklart die TELESTAR DIGITAL GmbH, dass sich das Gerät IMPERIAL DABMAN i400 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigen Bestimmungen der EMV Richtlinie 2004/108/EG, der RoHS Richtlinie 2011/65/EG, der Niederspannungsrichtlinie 2006/95/EG, der R&TTE Richtlinie 1999/5/EG sowie der ErP Richtlinie 1275/2008/EG befindet.

Die Konformitätserklärung für these Produkt erhalten Sie auf:

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323

imperial®

Operating Manual

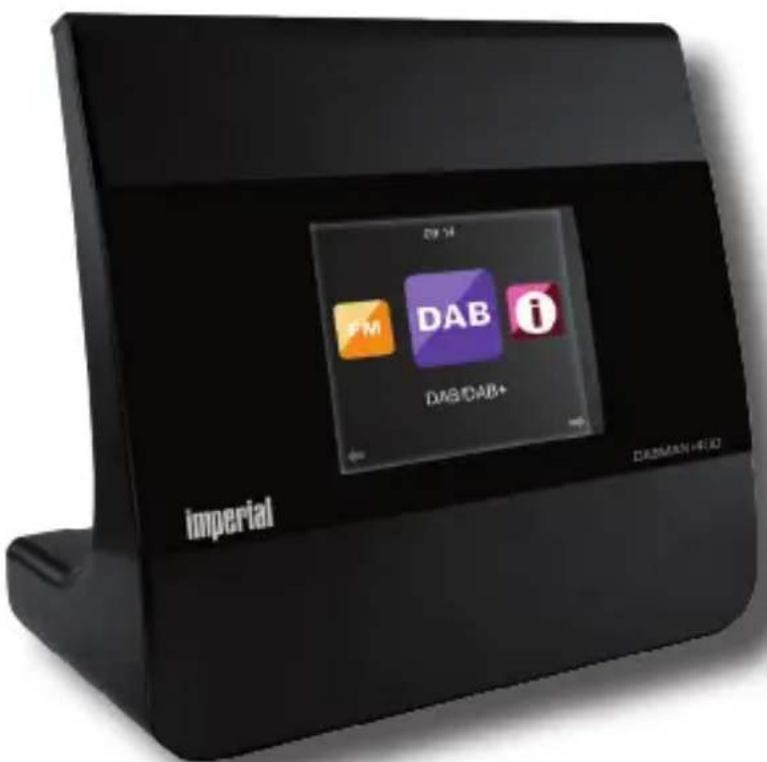

DABMAN i400

imperial

TABLE OF CONTENTS

1. INTRODUCTION 48
   2.SAFETYNOTICES 49
2. ITEMS SUPPLIED. 53
3. ILLUSTRATIONS 54
4. REMOTE CONTROL 56
5. INSTALLATION 59
6. OPERATION 61
   7.1. Configuration 61
   7.2.Local Station 68
   7.3. Internet Radio 69
   7.4. Media Center 71
   7.5.FM 72
   7.6.DAB 73
   7.7 Bluetooth. 75
   7.7.1 Establish Bluetooth connection 75
   7.7.2 Play media via Bluetooth 76
   8.AIR MUSIC CONTROL 78
   9.TROUBLESHOOTING 81
   10.DISPOSALINSTRUCTIONS. 84
   11 FEATURES AND TECHNICAL DATA 85
7. SERVICE AND SUPPORT 87
8. CE MARKING 88

1. INTRODUCTION

E

Nr. Anzahl Erklärung

1 1 DABMAN i400
2 1 Remote control
3 1 External mains adapter
4.1 Operating manual
5 1 Antenna
6 1 Cinch audio cable

4. ILLUSTRATIONS

E

4. ILLUSTRATIONS

1. Power on / off button / Menu

Nr. Anzahl Erklärung

1 1 DABMAN i400
2 1 Afstandsbedienung
3 1 Externe stroomvoorziening (adapter)
4 1 Handleiding
5 1 Antenna
6 1 Cinch Audio Kabel

4. ILLUSTRATIES

4. ILLUSTRATIES

1. Aan-/Uitknop

7.1.10. Energie management

11. FUNCTIONS EN TECHNISCHE GEGEVENS

Internetradio
Chipset	Magic M6 internet radio met ca. 10.000 Internetradio zenders
Audiodecs	MP3 (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)AAC/AAC+ (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)WMA (Bitrate tot 320 Kbits/s, sample rate tot 48 KHz)uPnP/ DLNA compatible IEEE IEEE802.11b/gWPA/WPA2/WEP (64/128 bit)
Wi-Fi
DAB/DAB+/FM
DAB	Gevoeligheid tot -100dBm
DAB+	Gevoeligheid tot -101dBm
FM	Gevoeligheid tot -100dBm
Decodingontvangstgebied	DAB Band III 174 MHz- 240 MHzFM 74 MHz - 108.1 MHz

11. FUNCTIONS EN TECHNISCHE GEGEVENS

Display
TFT Kleurendisplay 3.2 inch LCD 240 x 320 pixels
Aansluitingen
Line Out	3,5 mm Klinke Stereo
LAN	10/100 Mbps (RJ45)
Stroomadapter	5 Volt DC 2 A 10-240 V AC 50 /60 Hz
Batterij Afstandsbedining
Type CR 2025 / 3 V

12. SERVICE EN SUPPORT

Geachte klant!

Am Weiher 14 [Industriegebiet]

56766 Ulmen

13. CE MARKERING

CE

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323

imperial®

www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=11323

Alle in dieser Bedienungsleitung angegebenen technischen Daten und beschriebenen Funktionen entsprechen dem Stand der Drucklegung und konnen sich ohne vorherige Ankündigung ändern.

Für Druckfehler und Irrtümer übernehmen wir keine Haftung. Abschrift und Vervielfaltigung nur mit ausdrücklicher Genehmigung der TELESTAR-DIGITAL GmbH gestattet.

Stand: 06/2019
