BEDIENUNGSANLEITUNG EWC 81483 W EU INDESIT

Auspacken und Aufstellen

Wasser- und Elektroanschlüsse

Erster Waschgang

Technische Daten

Vorsichtsmaßregeln und Hinweise 28

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege 29

Abstellen der Wasser- und Stromversorgung

Reinigung des Gerätes

Reinigung der Waschmittelschublade

Pflege der Geräteür und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

EWC 81483

Beschreibung des Waschvollautomaten und Starten eines Waschprogramms 30-31

Bedienblende

Kontrolleuchten

Starten eines Waschprogramms

Waschprogramme, 32

Programmtable

Schnelle Tageszyklen

Personalisierungen 33

Temperatureinstellung

Schleudereinstellung

Funktionen

Waschmittel und Wäsche 34

Waschmittelschublade

Vorsortieren der Wäsche

Besondere Wäscheteile

Unwuchtkontrollsystem

Störungen und Abhilfe 35

Kundendienst 36

INDESIT

DE

! Es ist äußert wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rateziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zuziehen.
! Lesen Sie die Hinweiseitte aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerätitte nicht anschließen, sondern den Kundendienst anfordern.

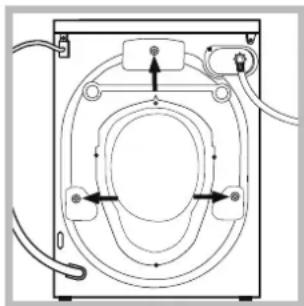

1. Die 3 Transportschutz-schrauben Herausschrauben und die an der Geräterückwand befindlichen Distan-zstücke aus Gummi entfernen (siehe Abbildung).

2. Die Öffnungen mittels der mitgelieferten Abdeckungen verschliessen.

3. Sümttliche Teile aufbewahren: Sollte der Waschautomat erneut transportiert werden, müssen diese Teile wieder eingesetzt werden.
   ! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, festen, schwingungsfreien Untergrund aufgestellt werden ohne diesen an Wände, Möbel etc. direkt anzulehnen.

1. Solle der Boden nicht perfect eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfübe ausgegliedchen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgradarf 2^ nicht überschreiben.

Eine prazise Nivelierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichboden müssen die Stellübe so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 34 -GAS-Gewindeanschluss an (siehe Abb.). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis kares Wasser austritt.

1. Das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

2. Der Schlaucharf hierbei nicht eingeklemmt oder abgeknigt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der technischen Daten angegeben sind (siehe darüberstehende Seite).
! Soltte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
1! Verwenden Sie die Schläuche, die mit dem Gerät gefleiert wurden.

Anschluss des Ablaufschlauches

Schlieben Sie den Ablaufschlauch ohneihn damit abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 - 100 cm (gemessen vom Boden), oder hangen Sie diesen mittels des Schlauchhalters geschichert in ein Becken oder Wanne ein;

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das frei Ablaufschlauchende darf nicht unter Wasser positioniert werden.

! Verlängerungsschläuche sollen nicht eingesetzt werden. Sollte dies unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und dar eine Länge von 150 cm nicht überschreiben.

Stromanschluss

Vor Einfugen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehe darüberstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (sieheNBebentehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Aufernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.
  ! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
  Die Steckdose sollte nach installmentiertem Gerät leicht zugänglich sein.

! Verwenden SieittekeineVerlangerungen oderMehrfachstecker.
! Das Netzkabelarf nichtgebogen bzw.ein-geklemmt werden.
! Das Versorgungskabelarf nur durch autorisierte Fachkrafte ausgetaucht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen these Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm 2 ein.

Technische Daten
Modell	EWC 81483
Abmessun- ge	Breite 59,5 cm Hohe 85 cm Tiefe 57,2 cm
Fassung- svermögen	1 bis 8 kg
Elektroan- schlüsse	siehe das am Gerät befindliche Typenschild
Wasseran- schlüsse	Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 54 Liter
Schleuder- touren	bis zu 1400 U/min.
Prüfpro- gramme gemäß der Richtlinien 1061/2010 und 1015/2010	Programm 15: Eco Baumwolle 60°C. Programm 15: Eco Baumwolle 40°C.
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektromagneti- sche Verträglichkeit) und nach- folgenden Änderungen - 2012/19/EU - WEEE - 2006/95/CE (Niederspannung)

Reinigung und Pflege

Abstellen der Wasser- und Strom-versorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringgert und Wasserlecks vorgebeugt.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehauseteile und die Teile aus Gummi konnen mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermieten Sie Lose- und Scheuermittel

Reinigung der Waschmittelschublade

Heben Sie die Schublade leicht an undziehen Sie sie nachvorne hin hersaus (siehe Abbildung).

Spulen Sie sie regelmäßig unter flieBendem Wasser grundlich aus.

Pflege der Geräteur und Trommel

• Lassen Sie die Geräteur stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es konnte jedoch vorkommen, dass keine Gegenstände (Münzen, Knöppe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Netzstecker Heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers ab (siehe Abbildung);

1. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. Reinigen Sie das Innere gründlich;

3. Schrauben Sie den Deckel wieder auf;
4. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sichere, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestensomal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plötzlichem Platzten führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

! Der Waschvollautomat wurde nach den strengsten interna- tionalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgrunden gefelert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu speilen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführten werden.
• Der Waschvollautomatarf Nur von Erwachsenen und gemäß den Anleitungen这点es Handbuchsbedsient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Gerästecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Offnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.
• Öffnen Sie die Geräte tür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Wahlrend des Waschgangs kann die Geräteür sehr heißt werden.
• Muss das Gerät versetzt werden, sollen den hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche eingeflen, stellen Sieitte sicher, dass die Wäschetrommel leer ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt

werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Beschreibung des Waschvollautomaten und Starten eines Waschprogramms

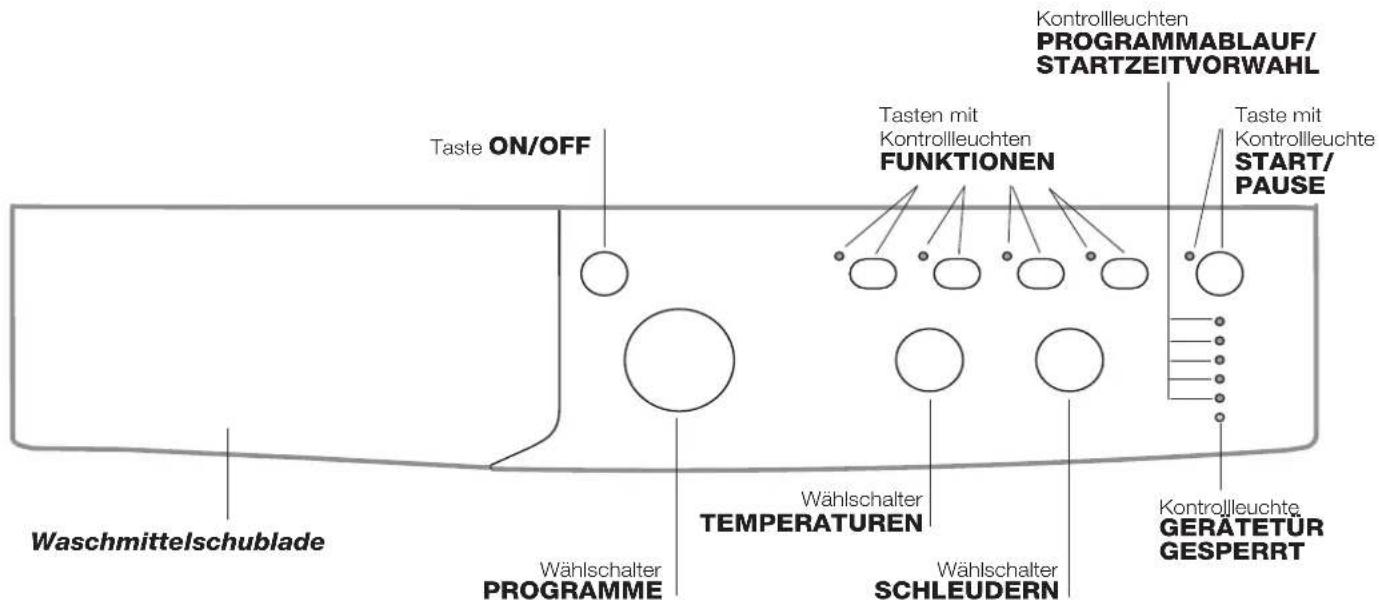

Bedienblende

Waschmittelschublade: für Waschmittel und Zusätze (siehe „Waschmittel und Wäsche").

Taste ON/OFF: Zum Ein- und Ausschalten Ihres Waschvollautomaten.

Wahlschalter PROGRAMME: Zur Wahl der Waschprogramme. Wahrend des Programmablaufs bleibt der Schalter feststehend.

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die der gewählten Einstellung entsprechende Kontrollleuche bleibt eingeschaltet.

Wählschalter SCHLEUDERN: oder um das Schleudern auszuschliessen (siehe „Personalisierungen").

Wählschalter TEMPERATURE: Zur Einstellung der Waschtemperatur oder einer Kaltwäsche (siehe „Personalisierungen").

Kontrolleuchten PROGRAMMABLAUF/STARTZEITVORWAHL: Zur Kontrolle des Waschprogrammablaufs. Die eingeschaltete Kontrolleuchte zeigt die laufende Programphase an.
Wurde die Funktion "Startzeitvorwahl" eingestellt, zeigen sie die bis zum Start noch verbleibende Zeit an (siehe Nebenseite).

Kontrolleucht GErATETUR GESPERRT: These Taste zeit an, ob die Geratetur geffnet werden kann oder nicht (siehe Nebenseite).

Taste mit Kontrolleuche START/PAUSE: Mittels dieser Taste werden die Waschprogramme gestartet oder kurz unterbrochen.

NB: Durch Drücken dieser Taste, kann das Waschprogramm zeitweilig unterbrochen werden (Pause). Die entsprechende Kontrollleuche schaltet auf orangefarbenes Blinklicht, die Kontrollleuche der bestehenden Programmphase dagegen schaltet auf Dauerlicht. Sobald die Kontrollleuche GERÄTETÜR GESPERRT berlischt, kann die Gerätetur geöffnet werden (etwa 3 Minuten). Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie diese Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschalsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet.

Kontrollleuchten

Die Kontrolleuchten liefern wichtige Hinweise.

Sie signalisieren:

Startzeitvorwahl

Wurde die Funktion „Startzeitvorwahr" (siehe „Personalisierungen") aktiviert, und das Programm in Gang gesetzt, schaltet die Kontrolleuche, die der eingestellten Zeitverschreibung entspricht, auf Blinklicht:

Nach und nach wird die bis zum effektiven Start noch verbleibende Zeit eingeblendet, die entsprechende Kontrolleuche blinkt:

Nach Ablauf der eingestellten Verzögerungszeit startet das ausgewählte Programm.

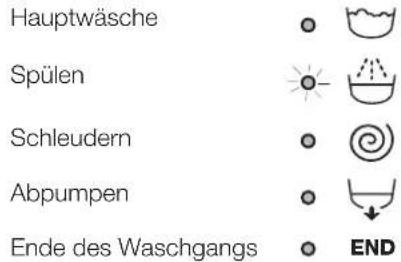

Laufende Programmphase

Wurde das Waschprogramm gewählt und gestartet, leuchten die Kontrollleuchten nach und nach auf, und zeigen so den jeweiligen Programmstand an.

Funktionstasten und entsprechende Kontrollleuchten

Nach der Wahl einer Funktion leuchtet die entsprechen deTaste auf. Ist die gewählte Funktion nicht vereinbar mit dem eingestellen Programm, schaltet die entsprechende Kontrollleuchte auf Blinklicht und die Funktion wird nicht aktiviert. Ist die gewählte Funktion mit einer anderen bereits eingestellen nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der aktivierten Funktion schaltet auf Dauerlicht.

Kontrolleuchte Gerätür gespeirt:

Ist diese Kontrolleuche eingeschaltet, bedeutet dies, dass das Bullauge gespeppt ist; warten Sie, bis die Leuche erlischt, um das Bullauge zu öffnen (etwa 3 Minuten). Um während eines laufenden Programms das Bullauge zu öffnen, drücken Sie die Taste START/PAUSE; ist die der GERÄTETÜR GESPERRT entsprechende Kontrolleuche ausgeschaltet, kann das Bullauge geöffnet werden.

Starten eines Waschprogramms

1. Schalten Sie den Waschvollautomaten durch Drucken der ON/OFF-Taste ein. Sümmtliche Kontrollleuchten leuchten für einige Sekunden auf, und erlöschen wieder. Die Kontrollleuche START/PAUSE schaltet auf Blinklicht.

2. Füllen Sie die Wässe ein, und schreiben Sie die Geräteür.

3. Stellen Sie mittels des Wahlschalters PROGRAMME das gewünschte Programm ein.

4. Stellen Sie die Waschtemperatur ein (siehe „Personalisierungen“).

5. Stellen Sie die Schleuderstufe ein (siehe „Personalisierungen").

6. Füllen Sie Waschmittel und Zusätze ein (siehe „Waschmittel und Wäsche").

7. Wahlen Sie die gewünschten Funktionen.

8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrolleuche bleibt eingeschaltet (grüne Dauerlicht).

Um die Waschprogramm-Einstellung ruckgangig zu machen, muss das Gerät auf Pause geschaltet werden. Drücken Sie hierzu die Taste START/PAUSE. Wahlen Sie daraufhin das neue Programm.

1. Nach Ablauf des Waschprogramms leucht die Kontrollleuchte END auf. Sobald die Kontrollleuchte GERÄTÜR GE-SPERRT berlischt, kann das Bullauge geöffnet werden (etwa 3 Minuten). Nehmen Sie die Wäsche aus der Maschine und halten Sie die Gerätetur recht offen stehen, damit die Trommel trocknen kann.

Schalten Sie den Waschvollautomaten durch Drucken der ON/OFF-Taste aus.

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max. Temp. (°C)	Max. Schleuder Geschwindigkeit (U/min)	Waschmittel			Max. Beladungsmenge (kg)	Resteutigkeit %	Energieverbrauch KMn	Wasser gesamt ft	Programm dauer
				Vorwäsche	Hauptwäschene	Weichspüller
EVERYDAY FAST
1 Buntwäsche 59'	40° 1000 -			●	●	8 - -	-59'
2 Baumwolle 59'	60° 1000 -			●	●	8 - -	-59'
3 Baumwolle 45'	40° 1200 -			●	●	4 - -	-45'
4 Synthetik 59' (3)	40° (Max. 60°)	1000 -		●	●	3,5 44	0,62	58 59'
5 Mix 30'	30° 800 -			●	●	3 70	0,17	31 30'
6 Express 20'	20° 800 -			●	●	3,5	- - -	20'
Special&Partial
7 Sportwäsche	40° 600 -			●	●	4 - -	-90'
8 Sportschuhe	30° 600 -			●	●	Max, 2 Paar	- - -	50'
9 Baby	40° 800 -			●	●	3 - -	-85'
10 Spülen	-	1400 -	-		●	8 - -	-50'
11 Schleudern + Abpumpen	-	1400	-	-	-	8	-	-	-	10'
11 Nur abpumpen *	-	∅	-	-	-	8	-	-	-	3'
Dedicated
12 Daunen: wäsche- bzw. Kleidungsstücke mit Daunenfüllung.	30° 1000 -			●	●	2,5	- - -	85'
13 Wolle: wolle, Kaschmir usw.	40° 800 -			●	●	1,5	- - -	85'
14 Seide+Vorhänge: kleidungsstücke aus Seide, Viskose und Feinwäsche.	30°	0	-	●	●	1 - -	-55'
15 Eco Baumwolle 60° (1): stark verschutzte Weiß- und farbechte Buntwäsche.	60° 1400 -			●	●	8 53	1,17	54,7 190'
15 Eco Baumwolle 40° (2): keinlich verschutzte Weiß- und empfindliche Buntwäsche.	40° 1400 -			●	●	8 53	0,97 75	230'
16 Baumwolle Vorwäsche: stark verschutzte Kochwäsche.	90° 1400		● ●	●		8 - -	215'

* Bei Auswahl des Programms 11 und Ausschluss der Schleuder, fuhrt die Maschine nur den abpumpen aus.
Die auf dem Display und in der Bedienungsanlage genannte Zyklosduer wird ausgehend von Standardbedingungen berechnet. Die effektiv benoigtige Zeit kann aufgrund zahlrecher Faktoren wie Temperatur und Druck des Zuteufwassers, Raumtemperatur, Waschmittelmerge, Ar, Menge und Verstellung der Waschleitung sowie der gewährten Zusatzfunktionen variieren.

1) Prüfprogramm gemäß 1061/2010: Programm 15 und eine Temperatur von 60^ einstehen.

Dier 60C zu waschende Wase zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

2) Prüfprogramm gemäß 1061/2010: Programm 15 und eine Temperatur von 40^ einstellen.

Dier 40C zu waschende Wase zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

Für alle Testinstitute:

2) Langes Baumwollprogramm: Programm 15 und eine Temperatur von 40^ einstehen.
3) Programm Kunstfasern lang: das Programm 4 einstellen, dann die Option "Extra Wash" auswahlen.

Schnelle Tageszyklen

Ein komplettes Set Schneller Programme für die Wäche der tätiglichen Verschmutzung in weniger als 1 Stunde der meist gebrauchten Fasern auch bei voller Waschfüllung.

Buntwäsche 59' zum Waschen von Mischwäche und Buntwäsche zusammen.

Baumwolle 59': spezieller Zyklus für überwiegend weitere Baumwolle. Kann auch mit Waschmittel in Pulverform verwendet werden.

Baumwolle 45': kurzer Zyklus für Baumwoll-Feinwäsche.

Synthetik 59: spezifisch für die Wäsche von Kunstfasern. Bei hartnäckiger Verschmutzung kann die Temperatur bis 60^ erhöht werden und man kann ein Waschmittel in Pulverform verwenden.

Mix 30': kurzer Zyklus für gemischte Wäsche aus Baumwolle und Kunstfaser, weiß und bunt zusammen.

Express 20: das Programm frisch ihre Wäsche auf und verleibt ihr einen frischen Duft in nur 20 Minuten.

Temperatureinstellung

Drehen Sie den Wahlschalter „TEMPERATUREN“, um die Waschtemperatur einzustellen (siehe Programmtabelle).

Die Temperatur kann bis auf Kaltwäsche herabgesetzt werden.

Der Waschvollautomat verhindert automatisch die Einstellung einer hohenen Schleuderstufe, sollte diese die für das jeweilige Programm vorgeschriebene Hochstgeschwindigkeit übersteigen.

! Ausnahme: Wird das Waschprogramm 4 eingestellt, kann die Temperatur bis auf 60^ erhöht werden.

Schleudereinstellung

Durch Drehen des Wahlschalters SCHLEUDER wird die Schleudergeschwindigkeit des gewährten Waschprogramms eingestellt.

Folgende Höchstgeschwindigkeiten sind für die einzelnen Programme vorgesehen:

Waschprogramme Höchstgeschwindigkeit

Baumwolle 1400 U/min

Kunstfasern 1000 U/min

Wolle 800 U/min

Seide nur Wasserablauf

Die Schleudergeschwindigkeit kann herabgesetzt werden. Durch Wahl des Symbols kann die Schleuder gänzlich ausgeschlossen werden.

Der Waschvollautomat verhindert automatisch ein stärkeres Schleudern, sollte diese die für das jeweilige Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Funktionen

Die verschiedene Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermögen es Ihnen, hygienisch saubere und weiß Wase che zu erhalten, die ihren Wünschen entspricht.

Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.
2. Das Aufleuchten der entsprechenden Kontrollleuche zeigt an, dass die Funktion aktiviert wurde.

Anmerkung:

• Ist die gewählte Funktion nicht vereinbar mit dem eingestellen Programm, schaltet die entsprechende Kontrolleuche auf Blinklicht und die Funktion wird nicht aktiviert.
• Ist die gewählte Funktion mit einer anderen bereits eingestellten nicht kompatibel, schaltet die der ersten Funktion entspruchende Kontrollleuche auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuche der aktivierten Funktion schalte auf Dauerlicht.

Extra Wash

Für stark verschutzte Wäsche kann die OptionExtra Wash* aktiviert werden, wenn kompatibel. Mit dieser Option passst der Zyklus automatisch alle Waschparameter an, indem er zu einem längeren Zyklus wechselt. Die Option verändert die Temperatur nicht, aber der Schleudergang wird automatisch auf die maximale Geschwindigkeit eingestellt. Der Anwender kann jedoch die Geschwindigkeit der Schleuder nach eigenen Wünschen einstehen.

Extra Spulen

Wahlen Sie diese Zusatzfunktion, wird die Spulwirkung erhoht und somit ein optimes Ausspullen des Waschmittels garantiert. Dies istalanders angezeigt bei sehr empfindlicher Haut bzw.Waschmittelallergien.

Energy Saver

Mit der Option „Kohlen Sie Baumwolle und Kunstfasern zusammen waschen. Damit spare Sie Energie und halten mit der Umwelt. Der Waschgang wird mit kaltem Wasser aber einer stärkeren mechanischen Aktion und einer optimierten Wassermenge ausgeführrt. Damit werden die üblichen Waschergebnisse bei deutlich geringerem Stromverbrauch erzielt. Der Zyklus ist für weniger verschmutzte Wäsche bestimmt. Es empfeht sich der Einsatz von Flüssigwaschmittel.

Startzeitvorwahl

Der Start des Waschprogramms kann bis zu 12 Stunden verschoben werden.

Drücken Sie die Taste mehrmals, bis die der gewündsten Zeitverschiebung entsprechende Kontrollleuchte aufleuchtet. Ein fünter Tastendruck deaktiviert die Funktion.

NB: Ist die Taste START/PAUSEomal gedrückt, kann der gewählte Zeitverschreibungswert nur noch herabgesetzt werden bis zum Start des eingestellen Programms.

Waschmittel und Wäsche

DE

Waschmittel und Wäsche

Ein gutes Waschergebnis hangt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sieträgt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

!Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.
! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60^ verwenden.
!BittebefolgenSiedenaufderWaschmittelverpackung angegebenenAnweisungen.

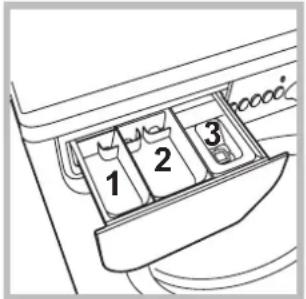

Schublade Herausziehen und Waschmittel oder Zusätze wie folgt einfällen:

In Kammer 1: Waschpulver für die Vorwässe (Waschpulver)

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüller usw.)

Der Weichspuler darf das Gitter nicht übersteigen.

Hinweis: Bei der Verwendung von "Tabs" halten Sie sich immer an die Hinweise des Herstellers.

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:
  Gewebear / Waschetikettensymbol.
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.
• Das in der „Programmtabelle" angegebene Gewicht, beschreiben die maximale Ladung Trockenwäsche und darf nicht übersritten werden.

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Besondere Wäscheteile

Sportwäsche: dieser Zyklus ist speziell für die schonende Reinigung von Sportkleidung zusammen mit dem Handtuch (beachten Sie die Angaben auf dem Etikett der Wäschestücke).

Sportschuhe: ist speziell für das Waschen von Sportschuhen; für Beste Resultate waschen Sie nicht mehr als 2 Paar. Binden Sie die Schnürsenkel, bevor sie die Schuhe in die Maschine geben.

Baby: spezieller Zyklus für die typische Verschmutzung von Kinderkleidung. Der Zyklus entfertet zuverlüssig auch eventuelle Waschmittelreste.

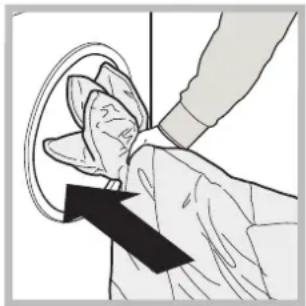

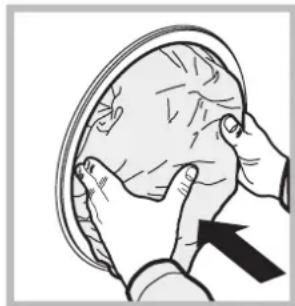

Daunen: Zum Waschen von Wäschestücken mit Daunenfällung wie Federbetten für Einzelbetten (die ein Gewicht von 2,5 kg nicht überschreiben), Kissen, Anoraks wahlen Sie das Spezialprogramm 12. Wie empfehlen, die Federbetten mit nachinnen gefalteten Ecken (siehe Abbildung) in die Wäschetrommel zu füssen und 34 des Fassungsvermögens der Trommel nicht zu überschreiben.

Für optimale Waschergebnisse empfeht es sich, Flüssigwaschmittel zu verwenden und these in die Waschmittelkammer einzufullen.

Wolle: Mit dem Programm 13 konnen alle Wollsachen gewaschen werden, auch wenn das Etikett "nur Handwäsche" wird. Für Beste Ergebnisse verwenden Sie ein spezifisches Waschmittel und waschen Sie maximal 1,5 kg Wäsche.

Seide: Wahlen Sie das Spezialprogramm 14 zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfeht sich der Einsatz von Feinwaschmittel.

Vorhange: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma 14 ein.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügbar das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Soltte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Soltte die Wäsche extrem ungleichmäßige verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somite eine korrekte Auswuchtung zu fördern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst”), vergewissem Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Mögliche Ursachen / Lösungen:

Der Waschvollautomat schaltet sich nicht ein.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Der Waschgang startet nicht.

Die Geratetür wurde nicht vorschrifsmäßig geschlossen.
Die ON/OFF-Taste wurde nicht gedrückt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzögerter Start gewählt (siehe „Personalisierungen").

Der Waschvollautomat ladt kein Wasser. Die Kontrolleuche der ersten Waschphase blinkt (rasches Blinklicht).

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.
• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

Der Waschvollautomat ladt laufend Wasser und pumpt es laufend ab.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe „Installation").
• Das Schlauchende liegt unter Wasser (siehe „Installation").
• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Starten eines Waschprogramms").
• Der Ablaufschlauch ist geknickt (siehe „Installation").
  Die Ablaufleitung ist verstopft.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Die Trommel wurde bei der Installation nicht korrekt befreiit (siehe „Installation").
- Der Waschvollautomat besteht nicht eben (siehe „Installation").
- Der Waschvollautomat stehen zu eng zwischen der Wand und einem Möbel (siehe „Installation").

Der Waschvollautomat ist undicht.

• Der Zulaufschauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
  Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").
• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

Die Kontrollleuchten "Funktionen" und "Start/Pause" blinken und eine der Kontrollleuchten der "laufenden Programmphase" sowie die für "Gerätetür gesperrt" bleiben eingeschaltet.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhning ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

Es bildet sich zu viel Schaum.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein).
• Es wurde zu hoch dosiert.

Kundendienst

DE

Bevor Sie sich an den Kundendienst wenden:

• Solten eine Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben SieitteFolgendesan:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Daten entnehmen Sieitte dem auf der Ruckseite des Waschvollautomaten und auf der Vorderseite (Geratetur fden) befindlichen Typenschild.

DELEGIERTE VERORDNUNG (EU) Nr. 1061/2010 DER KOMMISSION
Marke	INDESIT
Modell	EWC 81483 W EU
Nennkapazität Baumwolle in kg	8
Energieeffizienzklasse (A+++ niedriger Verbrauch) bis D (hoher Verbrauch)	A+++
Energieverbrauch pro Jahr in kWh1)	195
Energieverbrauch Standardprogramm 60° C Baumwolle bei ganzer Beladung2)	1.176
Energieverbrauch Standardprogramm 60° C Baumwolle bei teilweiser Beladung2)	0.66
Energieverbrauch Standardprogramm 40° C Baumwolle bei teilweiser Beladung2)	0.594
Leistungsaufnahme im Aus-Zustand in W	0.5
Leistungsaufnahme im unausgeschalteten Zustand in W	8
Wasserverbrauch pro Jahr in Liter3)	11830
Schleudereffizienzklasse (A hochste Effizienz) bis G (geringe Effizienz)	B
Maximale Schleuderrehzahl U/min4)	1400
Restfeuche in %5)	53.0%
Programmdauer 60° Baumwolle bei ganzer Beladung in Minuten	190
Programmdauer 60° Baumwolle bei teilweiser Beladung in Minuten	130
Programmdauer 40° Baumwolle bei teilweiser Beladung in Minuten	125
Dauer des unausgeschalteten Zustandes in Minuten nach Programmende	30
Luftschallemissionen Waschen dB(A) re 1pW6)	56
Luftschallemissionen Schleudern dB(A) re 1pW6)	81
Einbaugerat

1) Die Angaben beziehen sich auf die Standardprogramme 60^ C Baumwolle, volle und teilweise Beladung sowie 40^ C Baumwolle teilweise Beladung. Diese Programme eigenen sich für normal verschmutze Wäsche und sind die effizientesten Programme in Bezug auf den kombinierten Energie- und Wasserverbrauch. Unter teilweiser Beladung verstet man halbe Beladung.
2) Angabe auf Grundlage von 220 Standard-Waschzyklen für 60 °- und 40 °- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hangt von der Art der Nutzung des Geräts ab
3) Angabe auf Grundlage von 220 Standard-Waschzyklen für 60^ - und 40^ - Baumwolprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
4) Für Programme Standard 60^ Baumwolle bei ganzer und teilweiser Beladung oder für 40^ Baumwolle bei teilweiser Beladung. Angabe des jeweils niegigeren Wertes.
5) Für Programme Standard 60^ Baumwolle bei ganzer und teilweiser Beladung oder für 40^ Baumwolle bei teilweiser Beladung. Angabe des jeweils hohener Wertes.
6) Gemessen am Programme Standard 60^ Baumwolle Vollast.

Nederlandsls

Inhoud

Installatie, 38-39
